Typ produktu	Ničiteľ dokumentov
Značka	HSM
Model	Shredstar X8pro
Typ rezu	Krížový rez
Veľkosť rezu	3 x 9 mm
Kapacita rezu (papier 80 g/m²)	8 listov na jeden prechod
Kapacita rezu (CD)	1 CD (hrúbka max 1,2 mm)
Kapacita rezu (kreditná karta)	1 karta na jeden prechod
Rýchlosť rezu	40 mm/s
Objem zberača	25 litrov
Elektrické napájanie	220-240 V, 50-60 Hz
Rozmery (Š x H x V)	395 x 270 x 580 mm
Hmotnosť	16 kg
Maximálna doba nepretržitej prevádzky	5 minút
Doba chladenia po prehriatí	Približne 20 minút
Ochrana proti preťaženiu	Áno (červená LED a spätný chod)
Automatické zastavenie	Áno (približne 3 s po prechode)
Údržba rezného bloku	Pravidelné olejovanie špeciálnym olejom HSM (ref. 1.235.997.403)
Čistenie	Mäkká handrička a nekorozívna mydlová voda
Záruka	2 roky
Zhoda CE	Smernica o nízkom napätí 2006/95/ES a smernica o elektromagnetickej kompatibilite 2004/108/ES

Často kladené otázky - Shredstar X8pro HSM

Aký je typ rezu HSM Shredstar X8pro?

Ničiteľ používa krížový rez s veľkosťou rezu 3 x 9 mm.

Koľko listov môžem zničiť naraz?

Maximálna kapacita je 8 listov papiera (80 g/m²) alebo 1 kreditná karta alebo 1 CD na jeden prechod.

Ako zapnúť ničiteľ?

Zapojte zariadenie a prepínač nastavte do polohy I (zapnuté). Rozsvieti sa zelená LED. Vložte papier, aby fotobunka aktivovala rez.

Čo robiť, keď bliká červená LED?

Blikajúca červená LED indikuje prehriatie. Nechajte zariadenie vychladnúť asi 20 minút pred opätovným použitím.

Ako čistiť ničiteľ?

Vypnite a odpojte zariadenie. Vonkajšok čistite mäkkou handričkou a nekorozívnou mydlovou vodou. Zabráňte vniknutiu vody dovnútra.

Ako olejovať rezný blok?

Použite špeciálny olej na rezný blok HSM (ref. 1.235.997.403). Nastriekajte na celú šírku valcov v mieste podávania papiera, potom nechajte bežať spätný chod (poloha R) bez papiera.

Čo robiť v prípade zaseknutia papiera?

Stlačte prepínač do polohy R (spätný chod), aby sa papier posunul dozadu. V prípade potreby opatrne odstráňte zaseknutý papier. Skontrolujte, že neprekračujete 8 listov naraz.

Môžem ničiť CD a kreditné karty?

Áno, použite špeciálny otvor pre CD (umiestnený samostatne) a hlavný otvor pre kreditné karty. Vkladajte naraz len jedno CD alebo jednu kartu.

Prečo červená LED svieti nepretržite?

To indikuje preťaženie rezného zariadenia. Prepnite prepínač na R (spätný chod) na odľahčenie, potom odstráňte papier. Znížte počet listov.

Ako vyprázdniť zberač CD?

Stlačte predný okraj zberača (1), zatlačte ho dozadu (2), potom ho zdvihnite (3) na vybratie. Ničiteľ nefunguje, ak zberač CD nie je správne nasadený.

NÁVOD NA OBSLUHU Shredstar X8pro HSM

1 Používanie na určený účel, záruka

Skartovací stroj je určený výlučne na skartovanie papiera. Okrem toho možno skartovať malé množstvá CD a kreditných kariet.

Robustný rezací mechanizmus nie je odolný voči zošitovým a kancelárskym sponkám.

Opotrebovanie, poškodenie následkom neodborného používania, ako aj zásahy tretích strán nespadajú do záruky.

• Pred uvedením skartovacieho stroja do prevádzky si prečítajte návod na použitie a odložte ho pre neskoršie použitie.
• Dodržiavajte všetky bezpečnostné pokyny uvedené na skartovacom stroji.

Nebezpečenstvo zranenia!

Nikdy nesiahajte do otvoru na prívod papiera.

Nebezpečenstvo poranenia vtiahnutím!

Dlhé vlasy, volné oblečenie, kravaty, šály, náhrdelníky a náramky atd. držte mimo oblasti otvoru na vkladanie papiera. Neskartujte materiál, ktorý môže vytvárat' slučky, napr. pásky, väzby, mäkké plastové fólie.

Skartovací stroj inštalujte mimo dosahu detí.

Skartovací stroj nechajte bežat' len v prítomnosti obsluhujúcej osoby.

V prípade poškodenia alebo nesprávnej funkcie skartovacieho stroja, ako aj pred zmenou miesta jeho uloženia alebo čistením, stroj vypnite a vytiahnite zástrčku zo zásuvky.

Servisné práce smie robit' len zákaznícky servis HSM a servisní technici našich zmluvných partnerov.

• Zabezpečte, aby bola sietová zástrčka l'ahko prístupná.
• Pred zasunutím zástrčky do siet'ovej zásuvky skontrolujte, či sa napätie a frekvencia vašej elektrickej siete zhoduje s údajmi na typovom štítku stroja.
• Zabráňte vniknutiu tekutín do skartovacieho stroja.
• Skartovací stroj sa nesmie inštalovať v blízkosti vyhrievacích telies alebo iných zdrojov tepla. Vetracie štrbiny musia byť voľné a musí sa dodržať vzdialenost’ od steny alebo nábytku min. 5 cm.
  • V prípade, že odoberiete rezaciu hlavu zo spodnej skrinky, dbajte na to, aby sa nepoškodila klapka na spodnej strane rezacej hlavy.

3 Prehl'ad

3 Otvor na vkladanie CD

4 Otvor na vkladanie papiera a kreditných kariet

5 Bezpečnostné upozornenie

- Odoberte odpadovú nádobu a rezaciu hlavu od spodnej skrinky.

- Rezaciu hlavu opatrne nasadte na spodnú skrinku.

Západkové čapy na spodnej strane rezacej hlavy zapadnú do upínacích otvorov na spodnej skrinke.

• Vložte odpadovú nádobu na papier do spodnej skrinky tak, aby zapadla do krytu.

• Vsuňte sietovú zástrčku.

5 Obsluha

Zapínanie skartovacieho stroja

Skartovací stroj je pripravený na prevádzku.

Skartovanie papiera a kreditných kariet

• Vložte len jednu kreditnú kartu alebo max. 8 listov papiera.

▶ Rezací mechanizmus vtiahne materiál a skartuje ho.

Cca 3 sekundy potom, čo je otvor na prisun materiálu opät' volný, sa skartovací stroj automaticky vypne a uvedie sa do stavu prevádzkovej pohotovosti.

Drvenie CD

Stroj je vybavený samostatným rezacím mechanizmom na CD. Vsuňte CD, ktoré chcete skartovat', do otvoru na vkladanie CD tak, aby ho rezací mechanizmus zachytil.

▶ CD sa rozreže na 5 pásikov.

▶ Skartovací stroj sa vypne.

Vypínanie skartovacieho stroja

6 Odstránenie porúch

LED indikátory Pričina Odstránenie chýb
nesvieti žiadna LED dióda	- Nasadte rezaci	u hlavu a obidve odpadové nádoby na papier a CD správne na spodnú skrinku. Stlačte kolískový spínač „I“.
obidve LED diódy svietia	Odpadová nádoba na papier je plná	Vyprázdnite nádobu. V prípade, že odoberiete rezaciu hlavu zo spodnej skrinky, dbajte na to, aby sa nepoškodila klapka na spodnej strane rezacej hlavy.
červená LED dióda bliká	Prehriatie Maxim	álny čas prevádzky bez prerušenia je 5 minút. Stroj nechajte cca 20 minút vychladnút'.
svieti len červená LED dióda	Preťaženie rezacieho mechanizmu na papier	Stlačte kolískový spínač poloha „R“. Upozornenie: Rezací mechanizmus sa rozbehne až s oneskorením cca 2 sekúnd. Vyberte papier. Nevkladajte viac ako 8 listov papiera.

V prípade iných porúch stroj vypnite a informujte náš zákaznícky servis.

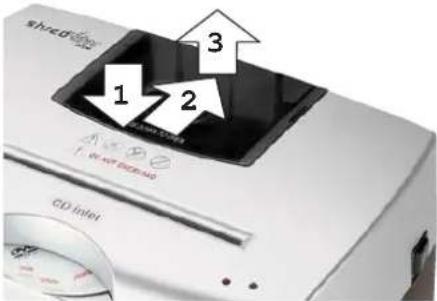

Upozornenie k vyberaniu CD nádoby

Stlačte prednú hranu nádoby nadol (1), posuňte ju dozadu (2) a vyberte nádobu nahor z uchytenia (3). Nezabudnite, že skartovací stroj možno zapnút len vtedy, keď je nádoba na CD celkom vložená.

7 Čistenie a údržba

Skartovací stroj vypnite a vytiahnite sieťovú zástrčku. Stroj sa smie čistiť len mäkkou utierkou a jemným mydlovým roztokom. Pritom nesmie do prístroja vniknút žiadna voda.

• Nastriekajte špeciálny olej do rezacej jednotky (obj. č. 1.235.997.403) cez otvor na vkladanie papiera po celej šírke na hriadele nožov.
• Nechajte bežat' rezací mechanizmus spätným chodom bez prisunu papiera (R).
  Papierový prach a čiastočky sa rozpustia.

8 Technické údaje

Druh rezu * Časticový rez
Parameter rezania * (mm) 3 x 9
Výkon rezania na pracovný pohyb stroja 1 CD	(max. hrúbka 1,2 mm)alebo 1 kreditná karta/zákaznícka kartaalebo 8 listov papiera ( 80 g/m2 )9 listov papiera ( 70 g/m2 )
Rezný rýchlost’* 40 mm/s
Objem odpadovej nádoby * 25 l
Pripojenie 220 - 240 V, 50 - 60 Hz
Rozmery Š x H x V (mm) 395 x 270 x 580
Hmotnost’ 16 kg

*: platí len pre rezací mechanizmus na papier/karty

Prehlásenie o zhode so smernicami ES

HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen týmto prehlasuje, že v d'alšom texte popísaný stroj skartovacie zariadenie HSM shredstar X8pro

na základe svojej koncepcie a konštrukcie, v prevedení, ktoré sme uviedli na trh, spíňa základné bezpečnostné predpi- sy a požiadavky na ochranu zdravia podľa následne uvedených smerníc ES:

Smernica o nízkom napátí 2006 / 95 / ES

Smernica o elektromagnetickej znášanlivosti 2004 / 108 / ES

Použité normy a technické špecifi kácie:

• EN 13857:2008 • EN 55014-1:2006

• EN 55014-2:1997 + A1:2001 • EN 61000-3-2:2006

• EN 61000-3-3:2008

Frickingen, 26.10.2010

Rolf Gasteier - technický vedúci
