Shredstar X8pro - Iratmegsemmisítő HSM - Ingyenes használati útmutató

Termék típusa	Dokumentumromboló
Márka	HSM
Modell	Shredstar X8pro
Vágás típusa	Keresztvágás
Vágás mérete	3 x 9 mm
Vágási kapacitás (80 g/m² papír)	8 lap menetenként
Vágási kapacitás (CD)	1 CD (max. 1,2 mm vastag)
Vágási kapacitás (hitelkártya)	1 kártya menetenként
Vágási sebesség	40 mm/s
Gyűjtőedény térfogata	25 liter
Tápfeszültség	220-240 V, 50-60 Hz
Méretek (Szé x Mé x Ma)	395 x 270 x 580 mm
Súly	16 kg
Maximális folyamatos üzemidő	5 perc
Lehűlési idő túlmelegedés után	Körülbelül 20 perc
Túlterhelés elleni védelem	Igen (piros LED és hátramenet)
Automatikus leállás	Igen (kb. 3 másodperc áthaladás után)
Vágóblokk karbantartása	Rendszeres olajozás HSM speciális olajjal (ref. 1.235.997.403)
Tisztítás	Puha rongy és nem korrozív szappanos víz
Garancia	2 év
CE megfelelőség	Alacsony feszültségű irányelv 2006/95/EK és EMC 2004/108/EK

Gyakran ismételt kérdések - Shredstar X8pro HSM

Mi a HSM Shredstar X8pro vágás típusa?

A romboló keresztvágást használ, 3 x 9 mm vágási mérettel.

Hány lapot tudok egyszerre megsemmisíteni?

A maximális kapacitás 8 papírlap (80 g/m²) vagy 1 hitelkártya vagy 1 CD menetenként.

Hogyan kapcsoljam be a rombolót?

Csatlakoztassa a készüléket, és állítsa a billenőkapcsolót I (be) állásba. A zöld LED kigyullad. Helyezze be a papírt, hogy a fotocella aktiválja a vágót.

Mit tegyek, ha a piros LED villog?

A villogó piros LED túlmelegedést jelez. Hagyja hűlni a gépet körülbelül 20 percig, mielőtt újra használná.

Hogyan tisztítsam a rombolót?

Kapcsolja ki és húzza ki a készüléket. Tisztítsa meg a külsőt puha ronggyal és nem korrozív szappanos vízzel. Kerülje a víz bejutását a belsejébe.

Hogyan olajozzam a vágóblokkot?

Használjon HSM vágóblokk speciális olajat (ref. 1.235.997.403). Permetezze a hengerek teljes szélességére a papíradagolón keresztül, majd hátramenetben (R állás) járassa papír nélkül.

Mit tegyek papírelakadás esetén?

Nyomja meg a kapcsolót R (vissza) állásba, hogy a papír visszafelé mozogjon. Szükség esetén óvatosan távolítsa el a beszorult papírt. Ellenőrizze, hogy nem lépi túl a 8 lapot egyszerre.

Megsemmisíthetek CD-ket és hitelkártyákat?

Igen, használja a CD-k számára kialakított nyílást (külön található) és a fő nyílást a hitelkártyákhoz. Egyszerre csak egy CD-t vagy egy kártyát helyezzen be.

Miért világít folyamatosan a piros LED?

Ez a vágóberendezés túlterhelését jelzi. Állítsa a kapcsolót R (vissza) állásba a tehermentesítéshez, majd vegye ki a papírt. Csökkentse a lapok számát.

Hogyan ürítsem ki a CD-gyűjtőt?

Nyomja meg a gyűjtő elülső szélét (1), tolja hátra (2), majd emelje fel (3) a kivételhez. A romboló nem működik, ha a CD-gyűjtő nincs megfelelően a helyén.

HASZNÁLATI ÚTMUTATÓ Shredstar X8pro HSM

magyar: Iratmegsemmisítő HSM shredstar X8pro 67

1 Rendeltetésszerű használat, garancia

Az iratmegsemmisítő kizárólag papír megsemmisítésére szolgál. Ezenkívül kisebb mennyiségű CD és hitelkártya is megsemmisíthető vele.

A stabil vágószerkezet tűzőgép- és gemkapcsokkal szemben érzéketlen.

Az iratmegsemmisítőre vonatkozó garanciaidő 2 év. A kopásra, a szakszerűtlen kezelés okozta károkra, valamint az illetéktelenek általi beavatkozásokra sem a jótállás, sem a garanciális kötelezettség nem vonatkozik.

2 Biztonsági tudnivalók

• Az iratmegsemmisítő használatba vétele előtt olvassa el a kezelési útmutatót, és őrizze meg a későbbi használat érdekében.
• Vegye fi gyelembe az iratmegsemmisítőn található valamennyi biztonsági megjegyzést.

Sérülésveszély!

Soha ne nyúljon az adagolónyílásba.

Sérülésveszély behúzódás által!

Ügyeljen arra, hogy hosszú haj, laza öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerüljön az adagolónyílás közelébe. Ne semmisítsen meg a berendezéssel hurkolódásra hajlamos anyagot, pl. szalagot, zsineget, műanyag fóliát.

Az iratmegsemmisítőt úgy helyezze el, hogy gyerekek ne férjenek hozzá.

Az iratmegsemmisítót csak kezelőszemély jelenlétében működtesse.

Kapcsolja ki az iratmegsemmisítőt károsodás vagy nem üzemszerű működés, valamint áthelyezés vagy tisztítás esetén, és húzza ki a hálózati csatlakozódugót.

Szervizmunkákat csak a HSM vevőszolgálata és szerződéses partnereink szerviztechnikusai végezhetnek.

• Ügyeljen arra, hogy a hálózati csatlakozó könnyen elérhető legyen.
• A hálózati csatlakozódugó csatlakoztatása elött ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.
• Ügyeljen rá, hogy ne kerüljön folyadék az iratmegsemmisítőbe.
• Az iratmegsemmisítőt csak zárt térben szabad elhelyezni, és ne legyen fűtőtest vagy más hőforrás közelében. A szellőző nyílásoknak szabadon kell maradniuk, és a gépnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.
• Ha leveszi a vágófejet az alsó szekrényről, ügyeljen arra, hogy a vágófejen levő ellenőrzőfedél ne sérüljön.

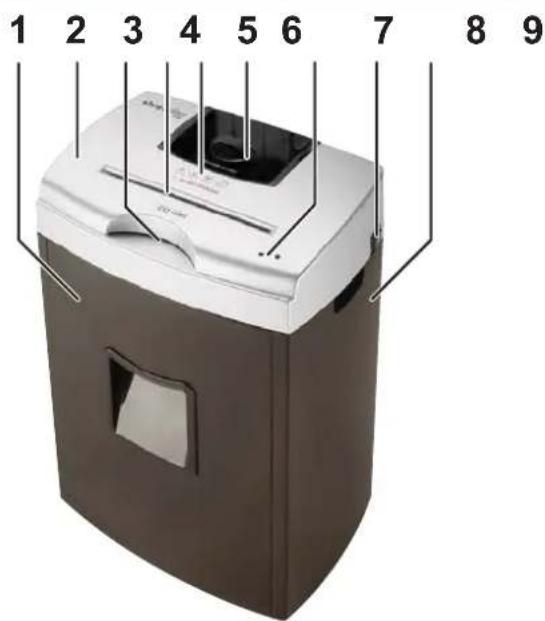

3 Áttekintés

1 Papírapríték tartálya
2 Vágófej
3 CD-k adagolónyílása
4 Papír és hitelkártyák adagolónyílása
5 Biztonsági tudnivalók
6 Darabolt CD-k tartálya
7 Világítódióda-jelzés
8 Billenőkapcsoló

I: Be

O: Ki

R: Hátramenet

9 Alsó szekrény

4 Elhelyezés

• Vegye ki az aprítéktartályt és a vágófejet az alsó szekrényből.
• Helyezze rá óvatosan a vágófejet az alsó szekrényre.
  A vágófej alsó részén levő bepattintható csapszegek az alsó szekrény fogadónyílásaiban bepattanva reteszelődjenek.
• Helyezze be a papírapríték-tartályt az alsó szekrénybe úgy, hogy a házba bepattanva rögzüljön.
  • Dugja be a hálózati csatlakozót egy aljzatba.

5 Kezelés

Az iratmegsemmisítő bekapcsolása

• Nyomja meg az „I” billenőkapcsolót.
  ▶A billenőkapcsoló reteszelődik.
  ▶ A zöld LED világít.
  ▶Aziratmegsemmisítő üzemkész.

Papír és hitelkártyák megsemmisítése

- Csak egy hitelkártyát vagy legfeljebb 8 lap papírt vezessen be.

▶ A fénysorompó automatikusan elindítja a vágószerkezet.

Az iratmegsemmisítő behúzza a papírt a vágószerkezetbe és megsemmisíti azt.
Az adagolónyílás újbóli szabaddá válását követően kb. 3 másodperc múlva az iratmegsemmisítő automatikusan kikapcsol és üzemkész állapotba áll.

CD-k darabolása

Az iratmegsemmisítő külön CD- vágószerkezettel van felszerelve. Tolja be a megsemmisítendő CD-t az adagolónyílásba addig, hogy azt a vágószerkezet megragadja.

▶ A CD 5 csíkba lesz elvágva.
▶ Az iratmegsemmisítő kikapcsol.

Az iratmegsemmisítő kikapcsolása

• Nyomja meg az „R” billenőkapcsolót.
  ▶ A kapcsoló nulla állásba billen.

6 Hibaelhárítás

LED kijelző Ok Hiba megszüntetése
nem világítanak a LED-ek	- Pontosan helye	zze el a vágófejet az alsó szekrényen ill.a papír- és CD-aprítek-tartályt a szekrényben.Nyomja meg az „I” billenőkapcsolót.
mindkét LED világít A	papíraprítek-tartály megtelt	Ürítse ki a tartályt.Ha leveszi a vágófejet az alsó szekrényról, ügyeljen arra,hogy a vágófejen levő ellenőrzőfedél ne sérüljön.
a piros LED villog Túl	melegedés A max	imális folyamatos üzemidő 5 perc. Hagyja a berendezést lehúlni kb. 20 percig.
csak a piros LED világít	A papírvágó szerkezet túlterhelése	Nyomja a billenőkapcsolót „R” állásba.Megjegyzés: A vágószerkezet csak kb. 2 másodperces késéssel indul.Vegye ki a papírt.Ne adagoljon többet, mint 8 lapnyi papírt.

Egyéb hibák esetén kapcsolja ki a berendezést, és értesítse a vevőszolgálatot.

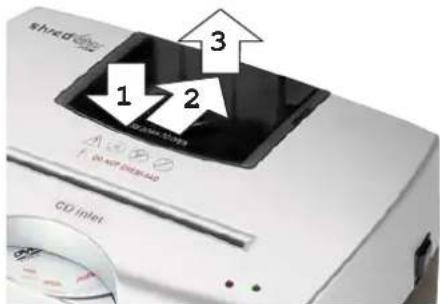

Megjegyzés a CD-tartály kivételéhez

Nyomja lefelé (1) a tartály elülső peremét, tolja hátra (2) és vegye ki a tartályt felfelé a tartóból (3).

Vegye fi gyelembe, hogy az iratmegsemmisítő csak akkor kapcsolható be, ha a CD-tartály teljesen be van helyezve.

7 Tisztítás és karbantartás

Kapcsolja ki az iratmegsemmisítót, és húzza ki a hálózati csatlakozódugót. A tisztítást csak puha kendővel és enyhén szappanos vízzel szabad végezni. Eközben nem kerülhet víz a berendezésbe.

Olajozza meg a vágószerkezetet gyengülő vágásteljesítmény vagy zajnövekedés esetén, illetve az aprítéktartály minden ürítése után.

• Permetezzen speciális vágószerkezetolajat (megrendelési szám: 1.235.997.403) a papíradagoló nyiláson keresztül a vágótengelyre annak teljes szélességében.
• Papíradagolás nélkül járassa a vágószerkezetet hátramenetben R).
  A vágószerkezetről papírpor és apró darabok válnak le.

8 Müszaki adatok

Vágásmód * Apróra vágás
Vágási méret * (mm) 3 x 9
Vágásteljesítmény munkamenetenként 1 CD	(max. 1,2 mm vastag)vagy 1 hitelkártya/ügyfélkártyavagy 8 lap papír (80 g/m2)9 lap papír (70 g/m2)
Vágási sebesség * 40 mm/s
Aprítéktartály térfogata * 25 l
Csatlakozás 220 - 240 V, 50 - 60 Hz
Méretek szé x mé x ma (mm) 395 x 270 x 580
Súly 16 kg

*: csak a papír-/kártyavágó szerkezetre érvényes

EG-Konformitási nyilatkozat

A HSM GmbH + Co. KG, D-88699 Frickingen, Austrasse 1 - 9 (Németország) mint gyártó ezúton igazolja, hogy az alább jelölt gép

HSM shredstar X8pro iratmegsemmisítő

kialakítása és építésmódja alapján az általunk forgalomba hozott kivitelben az alább felsorolt EK-irányelvekben meghatározott alapvető biztonsági és egészségügyi követelményeknek megfelel:

Kisfeszültségre vonatkozó irányelv 2006 / 95 / EK

Elektromágneses összeférhetőségre vonatkozó irányelv, 2004 / 108 / EK

Alkalmazott szabványok és müszaki specifikációk:

• EN 13857:2008 • EN 55014-1:2006
• EN 55014-2:1997 + A1:2001 • EN 61000-3-2:2006
• EN 61000-3-3:2008

Frickingen, 26.10.2010

Rolf

Gasteier

-

műszaki vezető

HSM®

HSM GmbH + Co. KG

Austrasse 1-9
