Produkttyp	Aktenvernichter
Marke	HSM
Modell	Shredstar X8pro
Schnittart	Kreuzschnitt
Schnittgröße	3 x 9 mm
Schnittkapazität (Papier 80 g/m²)	8 Blätter pro Durchgang
Schnittkapazität (CD)	1 CD (max. Dicke 1,2 mm)
Schnittkapazität (Kreditkarte)	1 Karte pro Durchgang
Schnittgeschwindigkeit	40 mm/s
Auffangvolumen	25 Liter
Stromversorgung	220-240 V, 50-60 Hz
Abmessungen (L x B x H)	395 x 270 x 580 mm
Gewicht	16 kg
Maximale ununterbrochene Betriebsdauer	5 Minuten
Abkühlzeit nach Überhitzung	Ca. 20 Minuten
Überlastschutz	Ja (rote LED und Rückwärtslauf)
Automatischer Stopp	Ja (ca. 3 s nach Durchgang)
Wartung des Schneidwerks	Regelmäßiges Ölen mit HSM Spezialöl (Ref. 1.235.997.403)
Reinigung	Weiches Tuch und nicht korrosives Seifenwasser
Garantie	2 Jahre
CE-Konformität	Niederspannungsrichtlinie 2006/95/EG und EMV 2004/108/EG

Häufig gestellte Fragen - Shredstar X8pro HSM

Welche Schnittart hat der HSM Shredstar X8pro?

Der Aktenvernichter verwendet einen Kreuzschnitt mit einer Schnittgröße von 3 x 9 mm.

Wie viele Blätter kann ich auf einmal vernichten?

Die maximale Kapazität beträgt 8 Blatt Papier (80 g/m²) oder 1 Kreditkarte oder 1 CD pro Durchgang.

Wie schalte ich den Aktenvernichter ein?

Schließen Sie das Gerät an und stellen Sie den Kippschalter auf Position I (Ein). Die grüne LED leuchtet auf. Führen Sie das Papier ein, damit die Fotozelle den Schnitt aktiviert.

Was tun, wenn die rote LED blinkt?

Die blinkende rote LED zeigt eine Überhitzung an. Lassen Sie die Maschine ca. 20 Minuten abkühlen, bevor Sie sie wieder verwenden.

Wie reinige ich den Aktenvernichter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie die Außenseite mit einem weichen Tuch und nicht korrosivem Seifenwasser. Vermeiden Sie, dass Wasser ins Innere gelangt.

Wie öle ich das Schneidwerk?

Verwenden Sie HSM Spezialöl für Schneidwerke (Ref. 1.235.997.403). Sprühen Sie über die gesamte Breite der Walzen durch den Papiereinzug und lassen Sie ihn dann ohne Papier rückwärts laufen (Position R).

Was tun bei Papierstau?

Drücken Sie den Schalter auf Position R (Rücklauf), um das Papier zurücklaufen zu lassen. Entfernen Sie ggf. vorsichtig das eingeklemmte Papier. Achten Sie darauf, dass Sie nicht mehr als 8 Blätter auf einmal einlegen.

Kann ich CDs und Kreditkarten vernichten?

Ja, verwenden Sie den separaten CD-Einlass und den Haupteinlass für Kreditkarten. Führen Sie jeweils nur eine CD oder eine Karte ein.

Warum leuchtet die rote LED dauerhaft?

Dies zeigt eine Überlastung des Schneidwerks an. Stellen Sie den Schalter auf R (Rücklauf), um zu entladen, und entfernen Sie dann das Papier. Reduzieren Sie die Blattanzahl.

Wie leere ich den CD-Auffangbehälter?

Drücken Sie auf die Vorderkante des Behälters (1), schieben Sie ihn nach hinten (2) und heben Sie ihn dann an (3), um ihn zu entnehmen. Der Aktenvernichter funktioniert nicht, wenn der CD-Auffangbehälter nicht richtig eingesetzt ist.

BEDIENUNGSANLEITUNG Shredstar X8pro HSM

deutsch: Aktenvernichter HSM shredstar X8pro 3

1 Bestimmungsgemäße Verwendung, Gewährleistung

Der Aktenvernichter ist ausschließlich zum Vernichten von Papier bestimmt. Es können außerdem geringe Mengen von CDs und Kreditkarten vernichtet werden.

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern.

Die Gewährleistungszeit für den Aktenvernichter beträgt 2 Jahre. Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

2 Sicherheitshinweise

• Lesen Sie vor Inbetriebnahme des Aktenvernichters die Betriebsanleitung und bewahren Sie sie für späteren Gebrauch auf.
• Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Stellen Sie den Aktenvernichter außerhalb der Reichweite von Kindern auf.

Lassen Sie den Aktenvernichter nur in Anwesenheit einer Bedienperson laufen.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

Servicearbeiten dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Vertragspartner durchgeführt werden.

• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
• Vermeiden Sie, dass Flüssigkeiten in den Aktenvernichter gelangen,
• Der Aktenvernichter darf nur innerhalb von Räumen und nicht in der Nähe eines Heizkörpers oder einer anderen Wärmequelle aufgestellt werden. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbelstücken von min. 5 cm eingehalten werden.
• Falls Sie den Schneidkopf vom Unterschrank abnehmen achten Sie darauf, dass die Klappe an der Schneidkopfunterseite nicht beschädigt wird.

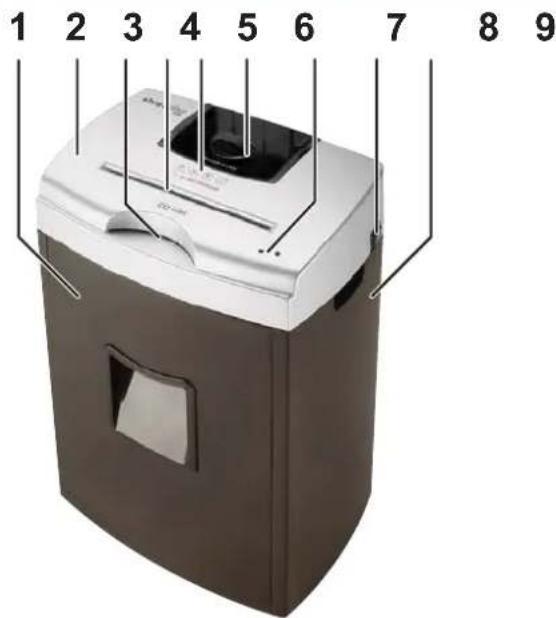

3 Übersicht

1 Schnittgutbehälter Papier
2 Schneidkopf
3 Zuführöffnung für CDs
4 Zuführöffnung für Papier und Kreditkarten
5 Sicherheitshinweis
6 Behälter für zerkleinerte CDs
7 Leuchtdiodenanzeige
8 Wippschalter

I: Ein

O: Aus

R: Rücklauf

9 Unterschrank

4 Aufstellen

• Entnehmen Sie den Schnittgutbehälter und den Schneidkopf aus dem Unterschrank.
• Setzen Sie den Schneidkopf vorsichtig auf den Unterschrank.
  Die Rastbolzen an der Schneidkopfunterseite rasten in die Aufnahmeöffnungen am Unterschrank ein.
• Setzen Sie den Schnittgutbehälter Papier in den Unterschrank ein bis er im Gehäuse einrastet.
  • Stecken Sie den Netzstecker ein.

5 Bedienung

Aktenvernichter einschalten

• Drücken Sie Wippschalter „I“.
  Wippschalter rastet ein.
  Grüne LED leuchtet.
• Aktenvernichter ist betriebsbereit.

Papier und Kreditkarten vernichten

- Führen Sie nur eine Kreditkarte oder max. 8 Blatt Papier zu.

▶ Die Lichtschranke startet das Schneidwerk automatisch.
Das Material wird in das Schneidwerk eingezogen und vernichtet.
▶ Ca. 3 s nachdem die Zuführöffnung wieder frei ist, schaltet der Aktenvernichter automatisch ab und geht in Betriebsbereitschaft.

Zerkleinerung von CDs

Die Maschine ist mit einem separaten CD-Schneidwerk ausgestattet. Schieben Sie die zu vernichtende CD in die Zuführöffnung bis sie vom Schneidwerk erfasst wird.

▶ Die CD wird in 5 Streifen zerschnitten.
▶ Der Aktenvernichter schaltet ab.

Aktenvernichter ausschalten

• Tippen Sie Wippschalter „R“ an.
  ▶ Schalter springt auf Nullstellung.

6 Störungsbeseitigung

LED-Anzeige Ursache	Fehlerbehebung
keine LED leuchtet -	Setzen Sie den Schneidkopf richtig auf den Unterschrank und die beiden Schnittgutbehälter Papier und CD ein. Drücken Sie Wippschalter „I“.
beide LED leuchten S	Schnittgutbehälter Papier ist voll	Leeren Sie den Behälter.Falls Sie den Schneidkopf vom Unterschrank abnehmen achten Sie darauf, dass die Klappe an der Schneidkopfunterseite nicht beschädigt wird.
rote LED blinkt Überhitzung Die maximale ununterbrochene Betriebszeit beträgt 5 Minuten. Lassen Sie die Maschine ca. 20 min abkühlen.
nur die rote LED leuchtet	Überlastung des Papierschneidwerkes	Drücken Sie Wippschalter Position „R“.Hinweis: Das Schneidwerk läuft erst mit einer Verzögerung von ca. 2 Sekunden an.Entnehmen Sie das Papier.Führen Sie nicht mehr als 8 Blatt Papier zu.

Bei anderen Störungen schalten Sie die Maschine aus und benachrichtigen Sie unseren Kunden-dienst.

Hinweis zum Entnehmen des CD-Behälters

Drücken Sie die Vorderkante des Behälters nach unten (1), schieben Sie ihn nach hinten (2) und nehmen Sie den Behälter nach oben aus der Halterung (3).

Beachten Sie, dass sich der Aktenvernichter nur einschalten lässt, wenn der CD-Behälter vollständig eingesetzt ist.

7 Reinigung und Wartung

Schalten Sie den Aktenvernichter aus und ziehen Sie den Netzstecker. Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

Ölen Sie das Schneidwerk bei nachlassender Schnittleistung, Geräuschentwicklung oder nach jedem Leeren des Schnittgutbehälters

• Spritzen Sie Schneidblock–Spezialöl (Bestellnummer 1.235.997.403) durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr rückwärts (R) laufen.
  Papierstaub und Partikel werden gelöst.

8 Technische Daten

Schnittart * Partikelschnitt
Schnittgröße * (mm) 3 x 9
Schnittleistung pro Arbeitsgang 1 CD (max. 1,2 mm dick)oder 1 Kreditkarte/Kundenkarteoder 8 Blatt Papier (80 g/m2)9 Blatt Papier (70 g/m2)
Schnittgeschwindigkeit * 40 mm/s
Volumen des Schnittgutbehälters * 25 l
Anschluss 220 - 240 V, 50 - 60 Hz
Maße B x T x H (mm) 395 x 270 x 580
Gewicht 16 kg

*: gilt nur für das Schneidwerk Papier/Karten

EG-Konformitätserklärung

HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen erklärt hiermit, dass die nachstehend bezeichnete Maschine

Aktenvernichter HSM shredstar X8pro

aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:

Niederspannungsrichtlinie 2006 / 95 / EG

EMV-Richtlinie 2004 / 108 / EG

Angewandte Normen und technische Spezifi kationen:

• EN 13857:2008 • EN 55014-1:2006

• EN 55014-2:1997 + A1:2001 • EN 61000-3-2:2006

• EN 61000-3-3:2008

Frickingen, 26.10.2010

Rolf Gasteier - Technischer Leiter
