KASUTUSJUHEND Securio C14 HSM

Hmotnosť 4,0 kg 4,5 kg Výkon max 160 W (EU) / 145 W (US) Emísia hluku (Chod naprázdno / pri zaťažení) 55-60 dB(A) / 60-65 dB(A) 55-60 dB(A) / 65-70 dB(A) Pracovná šírka 225 mm Rezacia rýchlosť 44 mm/s Napájanie 220-240 V / 50/60 Hz 110-130 V / 60 Hz Spotreba energie v pohotovostnom režime < 2 Wh Prevádzková doba do 15 min Podmienky prostredia pri prevádzke: teplota relatívna vlhkosť vzduchu nadmorská výška -10 °C až +25 °C max. 90 %, bez kondenzovania max. 2.000 m Rozmery š x v x h (mm) 366 x 258 x 405 Objem odpadovej nádoby 20 l Hladina akustického tlaku A (LWAd na voľnobehu) 65,9 dB slovensky10/2020 SECURIO C 14 73 1 Sümbolite selgitused ja ohu- tusjuhised Ohutus- ja hoiatusjuhised tähistavad olukordi, kus inimesed võivad saada vigastada või tekib varakahju, ja kirjeldavad ohu vältimiseks vajalikke meetmeid. Sümbol Märkus tähistab masina efektiivseks ja riskivabaks kasutamiseks vajalikku teavet. Hoiatuskolmnurk märgusõnaga HOIATUS ja halli taustaga tekst osutavad keskmiste kuni eluohtlike vigastuste ohule. Sümbolit TÄHELEPANU kasutatakse ainult juhul, kui tähelepanematuse tagajärjeks võib olla varakahju. Ohutusjuhised Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke see hilisema kasutamise tarbeks kindlas kohas ning andke see järgmistele kasutajatele edasi. Pidage silmas kõiki paberipurustajale pai- gutatud ohutusjuhiseid. Vigastusoht teravate nugade tõttu! Ärge pistke kätt paberi toiteava pilusse. Vigastusoht sissetõmbamisel! Hoidke lahtised juuksed, avar riietus, lipsud, sallid ning kaela- ja käeketid paberipurustaja lõi- keavast eemal. Ärge purustage kergesti keerduvaid materjale, nagu nt paelu, nööre, plastkilet. Põletusoht! Ärge kasutage kergsüttivaid aineid sisaldavaid puhastusva- hendeid või survepihusteid. Need ained võivad süttida. Ohtlik lastele ja teistele inimes- tele! Masinat ei tohi kasutada füüsi- lise, sensoorse ega vaimupuu- dega isikud (sealhulgas alla 14aastased lapsed) ega isikud, kellel puu- duvad vastavad teadmised ja kogemused, välja arvatud juhul, kui neid jälgib nende ohutuse eest vastutav isik või kui nimeta- tud isik on neid eelnevalt masina kasuta- mise osas juhendanud. Lapsi tuleb valvata, et nad seadmega ei mängiks. Ärge jätke paberipurustajat ilma järeleval- veta sisselülitatuks. Elektrivooluga seotud oht! Ohtlik toitepinge! Masina vale käsitsemisega kaas- neb elektrilöögi oht. – Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi. Lülitage paberipurustaja kahjus- tuste või mittenõuetekohase toimimise korral, samuti asukoha vahetamiseks või puhastamiseks välja ja tõmmake selleks toitepistikust. – Vältige vee sattumist paberipurusta- jasse. Ärge pistke toitekaablit ega -pisti- kut vette. Ärge kunagi puudutage toite- pistikut märgade kätega. – Toitepistiku lahutamiseks pistikupe- sast ärge tõmmakse seda kunagi juht- mest, vaid võtke alati kinni toitepistikust endast. eesti74 SECURIO C 14 10/2020 3 Ülevaade 4 Tarnekomplekt

• 1 pudel lõikeploki spetsiaalõli (50 ml) tükeldavatele seadmetele

• Kasutusjuhend Tarvikud

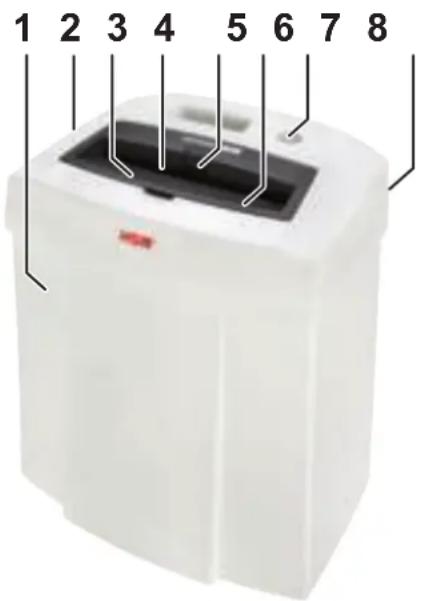

• Lõikeploki spetsiaalõli (250 ml) tellimisnumber 1.235.997.403 Klienditeeninduse aadressid leiate lehekül- jelt 140. 1 Jäätmekast 2 Lõikepea 3 Ohutusjuhised 4 Sisestuspilu paberi ja kliendi/-panga- kaartide sisestamiseks 5 Käivitusmehhanism 6 Ohutuskate 7 Tagasikäiguklahv R: tagasikäik 8 Tüübisilt 2 Sihipärane kasutamine, garantii Kontrollige korpuse ülaosa tagaküljel asu- vat tüübisilti, et määrata, milline pinge teie paberipurustajale mõeldud on. Pöörake tähelepanu vastavatele punktidele kasutus- juhendis. Paberipurustaja on ette nähtud paberi ning kliendi- ja pangakaartide tükeldamiseks. Tugev lõikemehhanism on vastupidav klam- merdaja- ja kirjaklambrite suhtes. Paberipurustaja garantiiaeg on 3 aastat. Karastatud terasest lõiketeradele kehtib garantii kogu paberipurustaja eluea jooksul (HSM Lifetime Warranty). Kulumine, mitte- asjakohasest käsitsemisest tekkinud kahju või kolmandate isikute poolt tehtud muuda- tused ei kuulu garantii alla. HSM garanteerib varuosade tarnimise kuni 10 aastat pärast antud mudeli tootmise lõpetamist.

eesti10/2020 SECURIO C 14 75 5 Kasutuselevõtt HOIATUS Ohtlik toitepinge! Masina vale käsitsemi- sega kaasneb elektrilöögi oht. – Kasutage seadet ainult kuivades sise- ruumides. Ärge kasutage seadet kunagi niisketes ruumides või vihma käes. – Hoidke seade, toitepistik ja toitekaa- bel eemal lahtisest tulest ja kuumadest pindadest. Õhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel. – Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda. – Veenduge enne pistiku sisestamist, et vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil. 6 Kasutamine

• Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „I”. Paberipurustaja sisselülitamine Paberi purustamine

• Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „0”. Paberipurustaja väljalülitamine

• Juhtige paber paberipilu keskelt sisse. Käivitusmehhanism lülitab lõikemehha- nismi automaatselt sisse. Umbes 3 sekundit pärast viimase paberi purustamist lülitub paberipurustaja auto- maatselt välja ja jääb ooterežiimile.

• Sisestage kaardid niiviisi sisestuspilusse, et käivitus-seiskamisautomaatika saab kaarte tuvastada. Palun pöörake tähelepanu keskkonnale ja käidelge erinevaid materjale eraldi. Krediit- ja kliendikaartide hävitamine

• Ühendage tarnekomplekti kuuluv toite- kaabel paberipurustaja tagapaneeliga ja pistke toitepistik nõuetekohaselt paigalda- tud pistikupessa. eesti76 SECURIO C 14 10/2020 Jäätmekast on täis Kontrollige regulaarselt jäätmekasti täiteta- set. TÄHELEPANU Tühjendage jäätmekast viivitamata, sest mitmekordsel paberikuhja allasurumisel võib tekkida tõrkeid lõikemehhanismi töös. Korpuse ülaosasse on vormitud haardesü- vend, mis lihtsustab teil lõikepea ülestõst- mist jäätmekastilt. 8 Puhastus ja hooldus Teiste tõrgete puhul kontrollige palun enne klienditeenindusega kontakteerumist, kas lõikepea asetseb korralikult jäätmekastil. Kui mootor on ülekoormatud, laske paberipurus- tajal enne järgmist kasutamist 45 – 60 min jahtuda. Ainult tükeldamisel: Õlitage lõikemehhanismi lõiketulemuse halvenemi- sel, müra tekkimisel ja iga kord pärast jäätmekasti tühjendamist. Kasutage selle jaoks HSM-lõi- keploki spetsiaalset õli.

• Pritsige paberi sisestusava kaudu spet- siaalset õli kogu lõikerullikule.

• Kasutage start-stopp-automaatikat ja laske lõikeseadmel ilma paberitoiteta töö- tada. Eralduvad paberitolm ja -osakesed. Puhastage paberipurustajat ainult pehme lapi ja õrnatoimelise seebilahusega. Seejuu- res ei tohi vesi sattuda seadme sisemusse. HOIATUS Ohtlik toitepinge! Masina vale käsitsemi- sega kaasneb elektrilöögi oht. Lülitage paberipurustaja asukoha vahetamiseks või puhastamiseks välja ja tõmmake selleks toitepistikust. Hooldustöid, mille käigus tuleb korpuse kaas eemaldada, on lubatud teha vaid HSM-i kliendi- teenindusel ja meie lepingupart- nerite hooldustehnikutel. Kliendi- teeninduse aadressid leiate leheküljelt

7 Tõrgete kõrvaldamine Paberiummistus Olete korraga masinasse pannud liiga palju pabereid.

• Lõikeseade töötab mõni sekund tagurpidi ja lükkab paberi välja. Vajadusel vajutage veel reversee- rimisklahvi „R”, et paberivirn välja võtta.

• Poolitage paberipakk.

• Pange paberid üksteise järel purusta- jasse. Märkus: Turvaelement on varustatud puutumiskait- sega. Paberipurustaja lülitub välja, kui te vajutate turvaelemendile. Märkus: Kui paberivirn on kuni ummistuseni suu- remas osas juba sisse tõmmatud, võite reverseerimisklahvi „R” hoida vajutatuna ka kauem kui 3 sekundit. See paneb lõike- seadme taas tööle edasisuunas ja hävitab ülejäänud paberi. eesti10/2020 SECURIO C 14 77 9 Jäätmekäitlus / taaskasutus Vanad elektri- või elektroonika- seadmed sisaldavad veel mitme- sugust väärtuslikku materjali, ent neis sisaldub ka talitluseks ja ohu- tuseks vaja läinud kahjulikke aineid. Vale jäätmekäitluse või käsitsemise korral võivad need ohustada inimeste tervist ja keskkonda. Ärge suunake vanu seadmeid kunagi olmejäätmetesse. Järgige parajasti kehtivaid eeskirju ja kasu- tage elektri- ja elektroonikaseadmete tagas- tamise ja taaskasutuse kogumispunkte. Suunake ka kõik pakendimaterjalid kesk- konnasõbralikku jäätmekäitlusse. 10 Tehnilised andmed

• Lehtede maksimaalne arv (DIN A4, 70 g/m² või 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Esitatud võimsusandmed kehtivad uue, õlitatud lõikeseadme ja külma mootori korral ning põhinevad pingel 230 V / 50 Hz või 120 V / 60 Hz. Etteantust nõrgem võrgupinge või muu võrgusagedus võivad põhjustada väiksemat lehtede purustamisvõimsust ja suuremat töötamismüra. Lehtede purustamisvõimsus võib erineda olenevalt paberi struktuurist ja omadustest ning paberi sisestamisviisist. Paberipurustaja vastab järgmistele asjakohastele Euroopa Liidu ühtlustamisalastele õigusaktidele:

• madalpingedirektiiv 2014/35/EÜ

• elektromagnetilise ühilduvuse direktiiv 2014/30/EÜ

• teatavate ohtlike ainete elektri- ja elektroonikaseadmetes kasutamise piiramist käsitlev direktiiv 2011/65/EÜ Tootjalt võib nõuda EL-i vastavussertifi kaadi esitamist. Purustamisviis Ribastamine Tükeldamine Purustatud tüki suurus (mm) 3,9 4 x 25 Turvatase DIN 66399 P-2, T-2, E-2 P-4, T-4, E-3, F-1 Purustamisjõudlus* (leht) DIN A4 70 g/m
