Kaubamärk	HSM
Mudel	Shredstar X5
Toote tüüp	Paberipurustaja (ristlõikeline)
Lõikesuurus	4.5 x 30 mm
Turvatase (DIN 66399)	P-4 / O-1 / T-1 / E-2
Lõikevõimsus (A4, 70 g/m²)	5–6 lehte korraga
Sisendi laius	220 mm
Lõikekiirus	35 mm/s
Toiteallikas	230 V / 50 Hz
Energiatarve	250 W
Kaal	5.25 kg
Mõõtmed (L x S x K)	345 x 245 x 385 mm
Purustatud materjali mahuti maht	18 L
Helirõhutase (tühikäik/koormus)	58 dB(A) / 65 dB(A)
Töörežiim	Lühiajaline töö (4 min sees, 15 min väljas)
Purustatavad materjalid	Paber, CD/DVD, krediitkaardid
Ohutusfunktsioonid	Ülekoormuskaitse, ülekuumenemiskaitse, täismahuti indikaator, automaatne käivitamine valgustõkkega
Hooldus	Määri lõikeplokki HSM-i spetsiaalse määrdeõliga (tellimisnr 1.235.997.403) jõudluse vähenemisel või pärast iga mahuti tühjendamist
Garantii	2 aastat (välja arvatud kulumine ja vale kasutus)
Kaasasolevad tarvikud	Kasutusjuhend, CD mahuti, UK adapter

Korduma kippuvad küsimused - Shredstar X5 HSM

Kuidas purustada paberit Shredstar X5-ga?

Sisesta paber paberipilu keskele. Valgustõke käivitab automaatselt lõikeploki. Kui paber on purustatud ja sisendava vaba, seade peatub ja läheb ooterežiimi.

Kas ma saan purustada CD-sid või DVD-sid?

Jah, sisesta üks CD/DVD pühendatud sisendava keskele. Kandke kaitseprille, et kaitsta end killustiku eest. Tühjendage CD mahuti pärast kuni 5 CD purustamist.

Mida teha, kui ülekoormuse indikaator süttib?

Masin on üle koormatud, sest liiga palju paberit on sisestatud. Lõikeplokk töötab tagurpidi, et paber välja lükata. Vajadusel vajutage tagurpidi nuppu 'R', et hunnik eemaldada. Seejärel sisestage paber väiksemate portsjonitena.

Mida tähendab ülekuumenemise indikaator?

Mootor on üle kuumenenud. Laske purustajal jahtuda umbes 30 minutit enne uuesti kasutamist.

Kuidas purustajat puhastada?

Lülitage purustaja välja ja ühendage vooluvõrgust lahti. Puhastage ainult pehme lapiga ja seebivee lahusega. Ärge laske vett seadmesse sattuda. Valgustõkke puhastamiseks kasutage suruõhku või kuiva pintslit paberitolmu eemaldamiseks.

Kuidas määrida lõikeplokki?

Kasutage ainult HSM-i spetsiaalset määrdeõli (tellimisnr 1.235.997.403). Pihustage õli läbi paberisööda kogu lõikevõllide laiuse ulatuses. Käivitage lõikeplokk tagurpidi ilma paberita, vajutades R-klahvi.

Kas ma saan purustada krediitkaarte?

Jah, sisestage üks krediitkaart või poekaart söödaava keskele. Kõrvaldage purustatud materjal ja vanapaber eraldi.

Milliseid materjale ei tohi purustada?

Ärge purustage suurte kirjaklambritega materjale, akendega ümbrikke, polsterdatud ümbrikke, ajalehti, fooliumeid, lamineeritud dokumente, pappi, plastikust kleepuvaid ega kõvasid materjale. Vältige ka teipe, rihmasid ega midagi, millel on aasad.

Mis on garantiiaeg ja mida see katab?

Garantiiaeg on 2 aastat. See ei hõlma kulumist, vale käsitsemise kahjustusi, loomulikku amortisatsiooni ega kolmandate osapoolte tegevusi.

Kust saada klienditeenindust Shredstar X5 jaoks?

Võtke ühendust HSM-i klienditeenindusega kasutusjuhendis toodud aadressidel (nt HSM GmbH Saksamaal, HSM UK, HSM France, HSM of America). Ärge avage korpust ise; teenindus, mis nõuab katete eemaldamist, peab toimuma HSM-i või volitatud tehnikute poolt.

KASUTUSJUHEND Shredstar X5 HSM

1 Sümbolite selgitused ja ohutusjuhised

HOIATUS

Ohumärk ürgusönaga HOIATUS ja halli taustaga tekst hoiatavad teid raskete või eluohtlike vigastuste eest.

TÄHELEPANU

juhib tähelepanu võimalikule varakahjule.

Sümbol Märkus

tähistab masina efektiivseks ja riskivabaks kasutamiseks vajalikku teavet.

Ohutusjuhised

Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke see hilisema kasutamise tarbeks kindlas kohas ning andke see järgmistele kasutajatele edasi.

Pidage silmas kõiki paberipurustajale paigutatud ohutusjuhiseid.

Vigastusoht teravate nugade tõttu!

Ärge pistke kätt paberi toiteava pilusse.

Vigastusoht sissetömbamisel!

Hoidke lahtised juuksed, avar riietus, lipsud, sallid ning kaela- ja käeketid paberipurustaja lõikea- vast eemal. Ärge purustage kergesti keerduvaid materjale, nagu nt paelu, nööre, plastkilet.

Põletusoht!

Ärge kasutage kergsüttivaid aineid sisaldavaid puhastusva- hendeid või survepihusteid. Need ained võivad süttida.

Ohtlik lastele ja teistele inimes- tele!

Masinat ei tohi kasutada füüsilise, sensoorse ega vaimupuudega isikud (sealhulgas alla 14aastased lapsed) ega isikud, kellel puuduvad vastavad teadmised ja kogemused, välja arvatud juhul, kui neid jälgib nende ohutuse eest vastutav isik või kui nimetatud isik on neid eelnevalt masina kasutamise osas juhenda-nud. Lapsi tuleb valvata, et nad seadmega ei mängiks.

Elektrivooluga seotud oht!

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

- Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi.

Lülitage paberipurustaja kahjustuste või mittenõuetekohase toimimise korral, samuti asukoha vahetamiseks või puhastamiseks tõmmake selleks toitepistikust.

- Vältige vee sattumist paberipurustajasse. Ärge pistke toitekaablit ega -pistikut vette. Ärge kunagi puudutage toitepistikut märgade kätega.

- Toitepistiku lahutamiseks pistikupesast ärge tömmakse seda kunagi juhtmest, vaid võtke alati kinni toitepistikust endast.

2 Sihipärane kasutamine, garantii

Paberipurusti on ette nähtud paberi ning väheses koguses CD-/DVD-plaatide ja krediit-/kliendikaartide peenestamiseks.

TÄHELEPANU

Paberite küljes ei tohi olla suuri kirjaklambreid.

Ärge sisestage aknaga ümbrikke, mullikilega vooderdatud ümbrikke, ajalehti, kilet, lami- neeritud dokumente, pappi, plasti, kleepuvat või kõva materjali.

Paberipurustaja garantiiaeg on 2 aastat. Kulumine, mitteasjakohasest käsitsemisest tekkinud kahju või kolmandate isikute poolt tehtud muudatused ei kuulu garantii alla.

3 Ülevaade

1 Jäätmekast
2 Ohutusjuhised
3 Söötmisava paberi jaoks
4 Käsitsus- ja näiduelement
5 Söötmisava CD-de/DVD-de ja kliendi-/kreditkaartide jaoks
6 Toitelüliti
7 Tüübisilt löikepea alumisel poolel

Käsitsus- ja näiduelemendid

Näidud:

Töövalmis

Power

Ülekoormus

Overload

Mootor on ülekuumenenud

Overheat

4 Kasutuselevõtt

HOIATUS

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektri- löögi oht.

• Kasutage seadet ainult kuivades siseruumides. Ärge kasutage seadet kunagi niisketes ruumides või vihma käes.
• Hoidke seade, toitepistik ja toitekaa-bel eemal lahtisest tulest ja kuumadest pindadest. Ōhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel.
• Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.

• Veenduge enne pistiku sisestamist, et vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil.

• Asetage kaasasolev CD-anum jäätmekasti siseküljel olevasse klambrisse.

• Pistke toitepistik nõuetekohaselt paigaldatud pistikupessa.

5 Kasutamine

• Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „I”.
  • Vajutage käsitsusklahvi.
  ▶ Süttib näit „töövalmis”.

Märkus

Ärge kasutage mölemat lõikeseadet korraga. Hävitage paberit ja CD-sid/kreditkaarte üks-teise järel.

Paberi purustamine

Märkus

Pikendate oma paberipurustaja tööiga, kui eemaldate paberist klambrid.

• Juhtige paber paberipilu keskelt sisse. Valgusbarjäär käivitab löikeseadme auto-maatselt. Jälgige seetõttu kitsaste paberiribade puhul, et valgusbarjäär need tuvastaks.
  Kui söötmisava on uuesti vaba, lülitub löikeseade välja ja dokumendipurustaja läheb ooterežiimi.

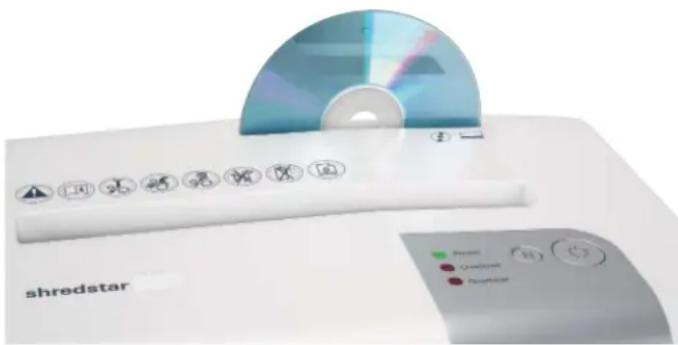

CD-de purustamine

HOIATUS

Vigastusoht kildude tekkimisel!

CD-de purustamisel võib olenevalt materjalist tekkida kilde.

- Seepärast kandke alati kaitse-prille.

• Sisestage CD-d/DVD purustisse sisestus-ava keskelt.
• Tühjendage CD-anumat hiljemalt pärast 5 CD hävitamist. Eraldi CD-anum paikneb jäätmekastis.

Krediit- ja kliendikaartide hävitamine

- Asetage kreditkaart sisestusava keskele. Käidelge purustatud materjali paberijäätmetest lahus.

Paberipurustaja väljalülitamine

• Vajutage käsitsusklahvi.
Kustub näit „töövalmis”.
- Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „0”.

6 LED-näidikud, vigade otsimine

Power

Masin on ülekoormatud. Sisestasite korraga liiga palju paberit.

Lõikemehhanism töötab mõned sekundid tagurdpidi ja lükkab paberi välja.
- Paberipaki väljavõtmiseks vajutage vajaduse korral veel tagasikäiguklahvi „R”.
• Jagage paberipakk pooleks.
- Sisestage paberid üksteise järel purus-tisse.

Overheat Mootor on ülekuumenenud.

- Laske paberipurustajal enne järgmist kasutamist umbes 30 min jahtuda.

Mahuti täis

▶ Lõikeseade lülitatakse välja.

TÄHELEPANU

Tühjendage jäätmekast viivitamatult, kuna muidu võivad esineda lõikeseadme talit-lushäired.

Korpuse ülaosasse on vormitud haardesüvendid, mis lihtsustavad lõikepea tõstmist.

Lõikeseade töötab pausideta

• Valgusbarjäär söötmisava keskel on paberiga blokeeritud. Vajutage paber õhukese tugeva papiga läbi.
• Valgusbarjäär on paberitolmu töttu määrdunud. Puhastage andurit suruõhu või kuiva pintsli või lapiga.

Teiste tõrgete puhul kontrollige palun enne klienditeenindusega kontakteerumist, kas lõikepea asetseb korralikult jäätmekastil.

7 Puhastus ja hooldus

HOIATUS

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektri- löögi oht.

Lülitage paberipurustaja asukoha vahetamiseks või puhastamiseks välja ja tömmake selleks toitepistikust.

Hooldustöid, mille käigus tuleb korpuse kaas eemaldada, on lubatud teha vaid HSM-i kliendi-teenindusel ja meie lepingupartnerite hooldustehnikutel. Klienditeeninduse aadressid leiate leheküljelt 154.

Puhastage paberipurustajat ainult pehme lapi ja örnatoimelise seebilahusega. Seejuures ei tohi vesi sattuda seadme sisemusse.

X5, X8: Ainult tükeldami- sel:

Õlitage lõikemehhanismi lõiketulemuse halvenemi- sel, müra tekkimisel ja iga

kord pärast jäätmekasti tühjendamist. Kasutage selle jaoks HSM-lõikeploki spetsiaalset öli.

• Pritsige paberi sisestusava kaudu spetsiaalset öli kogu lõikerullikule.
• Laske lõikeseadmel ilma paberit sises-tamata tagurpidikäigul töötada. Vajutage selleks R-klahvi.
  ▶ Eralduvad paberitolm ja -osakesed.

8 Jäätmekäitlus / taaskasutus

Vanad elektri- või elektroonika-seadmed sisaldavad veel mitmesugust väärtuslikku materjali, ent neis sisaldub ka talitluseks ja ohutuseks vaja läinud kahjulikke aineid. Vale jäätmekäitluse või

käsitsemise korral võivad need ohustada inimeste tervist ja keskkonda. Ärge suunake vanu seadmeid kunagi olmejäätmetesse. Järgige parajasti kehtivaid eeskirju ja kasutage elektri- ja elektroonikaseadmete tagastamise ja taaskasutuse kogumispunkte. Suunake ka kõik pakendimaterjalid keskkonnasõbralikku jäätmekäitlusse.

9 Tarnekomplekt

• Töövalmis paberipurustaja karbis
- Kasutusjuhend

Tarvikud

• Lõikeploki spetsiaalõli (250 ml) tellimisnumber 1.235.997.403

Klienditeeninduse aadressid leiate leheküljelt 154.

10 Tehnilised andmed

Tüüp S10 X5 X8
Purustamisviis Ribastamine Tükeldamine
Purustatud tüki suurus 6 mm 4,5 x 30 mm
Turvatase DIN 66399	P-2 / O-1 / T-1 / E-2	P-4 / O-1 / T-1 / E-2
Purustamisjõudlus* (leht) 80 g/m2DIN A4 70 g/m2	1012	56	810
Purustamiskiirus	35 mm/s
Lõikeava laius	220 mm
Elektriühendus	230 V / 50 Hz
Võimsus maksimaalse lehtede arvu puhul	125 W		250 W
Kaal	4,65 kg	5,25 kg	5,90 kg
Jäätmekasti maht	18 l
Eraldi lõikeseade CD-de / DVD-de / kliendi- ja kreditkaartide jaoks
Purustamisviis	Ribastamine
Purustatud tüki suurus	15 mm
Purustamisjõudlus	1 CD/DVD (max 1,2 mm paks) või 1 kreditkaart/kliendikaart
Üldandmed
Käitusviis	Lühiajaline käitus
Tööaeg	4 min
Seisuaeg	15 min
Kasutuskoha keskkonnatingimused:temperatuursuhteline niiskuskõrgus merepinnast	-10°C kuni +25°Cmaks. 90%, mittekondenseerivmaks. 2000 m
Mõõdud L x S x K (mm)	345 x 245 x 385
Müratase (tühikäigul / koormusel)	58 dB(A) / 65 dB(A)

* Lehtede maksimaalne arv (DIN A4, 70 g/m² või 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Etteantud võimsusandmed määratakse uue, õlitatud lõikeseadme ja külma mootoriga. Etteantust nõrgem võrgupinge või muu võrgusagedus võivad põhjustada väiksemat lehtede purustamisvõimsust ja suuremat töötamismüra. Lehtede purustamisvõimsus võib erineda olenevalt paberi struktuurist ja omadustest ning paberi sisestamisviisist.

Paberipurustaja vastab järgmistele asjakohastele Euroopa Liidu ühtlustamisalastele öigusaktidele:

• madalpingedirektiiv 2014/35/EÜ

• elektromagnetilise ühilduvuse direktiiv 2014/30/EÜ

- teatavate ohtlike ainete elektri- ja elektroonikaseadmetes kasutamise piiramist käsitlev direktiiv 2011/65/EÜ

Tootjalt võib nõuda EL-i vastavussertifi kaadi esitamist.
