Shredstar X5 - Aktenvernichter HSM - Kostenlose Bedienungsanleitung

Marke	HSM
Modell	Shredstar X5
Produkttyp	Aktenvernichter (Partikelschnitt)
Schnittgröße	4.5 x 30 mm
Sicherheitsstufe (DIN 66399)	P-4 / O-1 / T-1 / E-2
Schnittleistung (A4, 70 g/m²)	5–6 Blatt pro Durchgang
Einzugsbreite	220 mm
Schnittgeschwindigkeit	35 mm/s
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	250 W
Gewicht	5.25 kg
Abmessungen (B x T x H)	345 x 245 x 385 mm
Behältervolumen für Schnittgut	18 L
Schalldruckpegel (Leerlauf/Last)	58 dB(A) / 65 dB(A)
Betriebsart	Kurzzeitbetrieb (4 Min. ein, 15 Min. aus)
Vernichtbare Materialien	Papier, CDs/DVDs, Kreditkarten
Sicherheitsfunktionen	Überlastschutz, Überhitzungsschutz, Behälter-voll-Anzeige, automatischer Start durch Lichtschranke
Wartung	Schneideinheit mit HSM Spezial-Schmieröl (Best.-Nr. 1.235.997.403) ölen, wenn die Leistung nachlässt oder nach jeder Behälterentleerung
Garantie	2 Jahre (ausgenommen Verschleiß und unsachgemäße Verwendung)
Mitgeliefertes Zubehör	Bedienungsanleitung, CD-Behälter, Adapter für UK

Häufig gestellte Fragen - Shredstar X5 HSM

Wie schreddere ich Papier mit dem Shredstar X5?

Führen Sie das Papier in die Mitte des Papiereinzugs ein. Die Lichtschranke startet automatisch die Schneideinheit. Sobald das Papier geschreddert ist und der Einzug frei ist, stoppt das Gerät und geht in den Bereitschaftsmodus.

Kann ich CDs oder DVDs schreddern?

Ja, legen Sie eine CD/DVD in die Mitte des dafür vorgesehenen Einzugs. Tragen Sie eine Schutzbrille, um sich vor Splittern zu schützen. Leeren Sie den CD-Behälter nach dem Schreddern von höchstens 5 CDs.

Was soll ich tun, wenn die Überlastanzeige leuchtet?

Das Gerät ist überlastet, weil zu viel Papier eingeführt wurde. Die Schneideinheit läuft rückwärts, um das Papier auszuwerfen. Drücken Sie bei Bedarf die Rückwärtstaste 'R', um den Stapel zu entfernen. Führen Sie dann das Papier in kleineren Portionen zu.

Was bedeutet die Überhitzungsanzeige?

Der Motor ist überhitzt. Lassen Sie den Schredder etwa 30 Minuten abkühlen, bevor Sie ihn wieder verwenden.

Wie reinige ich den Schredder?

Schalten Sie den Schredder aus und ziehen Sie den Netzstecker. Reinigen Sie ihn nur mit einem weichen Tuch und einer milden Seifen-Wasser-Lösung. Lassen Sie kein Wasser in das Gerät eindringen. Für die Lichtschranke verwenden Sie Druckluft oder einen trockenen Pinsel, um Papierstaub zu entfernen.

Wie öle ich die Schneideinheit?

Verwenden Sie nur HSM Spezial-Schmieröl (Best.-Nr. 1.235.997.403). Sprühen Sie das Öl durch den Papiereinzug über die gesamte Breite der Schneidwellen. Lassen Sie die Schneideinheit ohne Papier rückwärts laufen, indem Sie die R-Taste drücken.

Kann ich Kreditkarten schreddern?

Ja, legen Sie eine Kreditkarte oder Kundenkarte in die Mitte des Einzugs. Entsorgen Sie Schnittgut und Altpapier getrennt.

Welche Materialien sollten nicht geschreddert werden?

Schreddern Sie keine Materialien mit großen Büroklammern, Fensterumschläge, gepolsterte Umschläge, Zeitungen, Folien, laminierte Dokumente, Karton, Kunststoff, klebende oder harte Materialien. Vermeiden Sie auch Klebebänder, Umreifungsbänder oder alles mit Schlaufen.

Wie lang ist die Garantiezeit und was deckt sie ab?

Die Garantiezeit beträgt 2 Jahre. Sie schließt Verschleiß, Schäden durch unsachgemäße Handhabung, natürlichen Wertverlust und Handlungen Dritter aus.

Wo erhalte ich Kundendienst für den Shredstar X5?

Kontaktieren Sie den HSM-Kundendienst über die im Handbuch angegebenen Adressen (z.B. HSM GmbH in Deutschland, HSM UK, HSM France, HSM of America). Öffnen Sie das Gehäuse nicht selbst; Wartungsarbeiten, die das Entfernen von Abdeckungen erfordern, müssen von HSM oder autorisierten Technikern durchgeführt werden.

BEDIENUNGSANLEITUNG Shredstar X5 HSM

deutsch: Aktenvernichter HSM shredstar 3

1 Grundlegende Sicherheits-hinweise

WARNUNG

Das Gefahrenzeichen ▲ dem Signalwort WARNUNG und grau hinterlegter Text warnen Sie vor schweren bis lebensgefährlichen Verletzungen.

ACHTUNG

weist Sie auf mögliche Sachschäden hin.

Hinweis

kennzeichnet Informationen für einen effektiven Betrieb der Maschine ohne Gefährdungsrisiko.

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie diese für späteren Gebrauch auf und geben Sie die

Anleitung an spätere Nutzer weiter.

Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr durch scharfe Messer!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Gefahren für Kinder und andere Personen!

Die Maschine darf nicht durch Personen (einschließlich Kinder unter 14 Jahren) mit einge-

schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

Gefährdung durch elektrischen Strom

Gefährliche Netzspannung kann bei fehlerhaftem Umgang mit der

Maschine zu elektrischem Stromschlag führen.

- Prüfen Sie Gerät und Kabel regelmäßig auf Schäden.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung d ziehen Sie den Netzstecker.

• Verhindern Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser. Fassen Sie den Netzstecker niemals mit feuchten Händen an.
• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

Verbrennungsgefahr!

Verwenden Sie keine Reinigungsmittel oder Druckluftsprühfl aschen, die entfl ammbare Stoffe enthalten.

Diese Sub stanzen können sich entzünden.

2 Bestimmungsgemäße Verwendung, Gewährleistung

Der Aktenvernichter ist zum Zerkleinern von Papier sowie geringer Mengen CDs/DVDs und Kredit-/Kundenkarten bestimmt.

ACHTUNG

Das Papier darf keine großen Büroklammern enthalten. Führen Sie keine Fenster- oder Luftpolsterumschläge, Zeitungen, Folien, laminierte Dokumente, Karton, Plastik, klebendes oder hartes Material zu.

Die Garantiezeit für den Aktenvernichter beträgt 2 Jahre. Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

3 Übersicht

1 Schnittgutbehälter
2 Sicherheitshinweise
3 Zuführöffnung für Papier
4 Bedien- und Anzeigeeinheit
5 Zuführöffnung für CDs/DVDs und Kunden-/Kreditkarten
6 Netzschalter
7 Typenschild an der Unterseite des Schneidkopfes

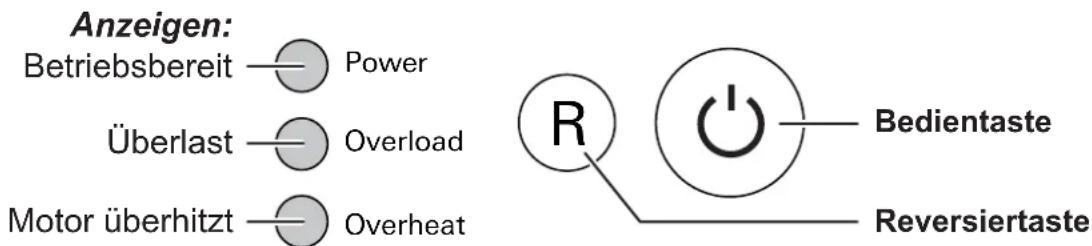

Bedien- und Anzeigeelemente

4 Inbetriebnahme

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Verwenden Sie den Aktenvernichter nur in trockenen Innenräumen. Betreiben Sie ihn nicht in Räumen mit hoher Luftfeuchtigkeit oder im Regen.
• Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.
• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.

• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

• Setzen Sie den mitgelieferten CD-Behälter in die Halterung an der Innenseite des Schnittgutbehälters ein.

• Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.

5 Bedienung

Aktenvernichter einschalten

• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „I“.
• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ leuchtet.

Hinweis

Benutzen Sie die beiden Schneidwerke nicht gleichzeitig. Vernichten Sie Papier und CDs/Kreditkarten nacheinander.

Papier vernichten

Hinweis

Sie erhöhen die Lebensdauer Ihres Aktenvernichters, wenn Sie Heftklammern aus dem Papier entfernen.

• Führen Sie das Papier in der Mitte des Papierschlitzes zu. Die Lichtschranke startet das Schneidwerk automatisch. Achten Sie deshalb bei schmalen Papierstreifen darauf, dass diese von der Lichtschranke erfasst werden können.
  ▶ Wenn die Zuführöffnung wieder frei ist, schaltet das Schneidwerk ab und der Aktenvernichter geht in Betriebsbereitschaft.

CDs/DVDs vernichten

WARNUNG

Verletzungsgefahr durch Splitter!

Abhängig von der Materialart können beim Vernichten von CDs Splitter aus dem Schneidwerk herausgeschleudert werden und Ihre Augen verletzen.

- Tragen Sie eine Schutzbrille.

• Geben Sie jeweils nur eine CD/DVD in die Mitte der Zuführöffnung.
• Leeren Sie den CD-Behälter spätestens nach der Vernichtung von 5 CDs. Der separate CD-Behälter befi ndet sich im Schnittgutbehälter.

Kredit- und Kundenkarten vernichten

- Geben Sie die Karte in die Mitte der Zuführöffnung. Entsorgen Sie das zerkleinerte Material getrennt von Papierabfällen.

Aktenvernichter ausschalten

• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ erlischt.
• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0“.

6 LED-Anzeigen Störungsbehebung

Power

Gerät ist betriebsbereit

Overload Überlast

Maschine ist überlastet. Sie haben zu viel Papier auf einmal zugeführt.

Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das Papier heraus.
- Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papierstapel zu entnehmen.
• Halbieren Sie den Papierstapel.
- Führen Sie das Papier nacheinander zu.

Overheat Der Motor ist überhitzt.

- Lassen Sie den Aktenvernichter 30 min abkühlen. Nach dem Verlöschen der Anzeige können Sie die Maschine wieder in Betrieb nehmen.

Schnittgutbehälter voll

Das Schneidwerk wird abgeschaltet.

ACHTUNG

Entleeren Sie den vollen Schnittgutbehälter umgehend, da bei mehrmaligem Nachdrücken Funktionsstörungen am Schneidwerk auftreten können.

Im Gehäuseoberteil sind Griffmulden eingearbeitet, die Ihnen das Anheben des Schneidkopfes erleichtern.

Schneidwerk läuft ununterbrochen

• Die Lichtschranke in der Mitte der Zuführöffnung ist blockiert durch Papier. Drücken Sie das Papier mit einem dünnen festen Karton durch.
• Die Lichtschranke ist durch Papierstaub verschmutzt. Reinigen Sie den Sensor mit Druckluft oder einem trockenen Pinsel oder Tuch.

Bei anderen Störungen prüfen Sie bitte vor der Benachrichtigung unseres Kunden-dienstes, ob der Schneidkopf richtig auf den Schnittgutbehälter aufgesetzt ist.

7 Reinigung und Wartung

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

Schalten Sie den Aktenvernichter vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

Servicearbeiten, die mit dem Entfernen von Gehäuseabdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Ver-

tragspartner durchgeführt werden. Kundendienstadressen siehe Seite 154.

Reinigen Sie den Aktenvernichter nur mit einem weichen Tuch und einer milden Seifenwasserlösung. Dabei darf kein Wasser in das Gerät eindringen.

nur bei X5, X8:

Ölen Sie das Schneidwerk bei nachlassender Schnittleistung,

Geräuschentwicklung oder

nach jedem Leeren des Schnittgutbehälters. Verwenden Sie dazu nur HSM-Schneid-blockspezialöl:

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr rückwärts laufen Drücken Sie dazu die R-Taste.
  ▶ Papierstaub und Partikel werden gelöst.

8 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung

oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch das Verpackungsmaterial einer umweltgerechten Entsorgung zu.

9 Lieferumfang

• Aktenvernichter in Karton verpackt
• Betriebsanleitung

Zubehör

• Schneidblock-Spezialöl (250 ml) Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 154.

10 Technische Daten

Typ S10 X5 X8
Schnittart Streifen Partikel
Schnittgröße 6 mm 4,5 x 30 mm
Sicherheitsstufe DIN 66399 P-2 / O-1 / T-1 / E-2		P-4 / O-1 / T-1 / E-2
Schnittleistung* (Blatt), DIN A4 80 g/m2 70 2	1012	5g/m 6	810
Schnittgeschwindigkeit	35 mm/s
Eingabebreite	220 mm
Anschluss	230 V / 50 Hz
Leistungsaufnahme bei max. Blattzahl	125 W		250 W
Gewicht	4,65 kg	5,25 kg	5,90 kg
Volumen des Schnittgutbehälters	18 l
Separates Schneidwerk für CD / DVD / Kunden- und Kreditkarten
Schnittart	Streifen
Schnittbreite	15 mm
Schnittleistung	1 CD / DVD (max. 1,2 mm dick) oder 1 Kreditkarte/Kundenkarte
Allgemeine Daten
Betriebsart	Kurzzeitbetrieb
Betriebszeit	4 min
Abkühlzeit	15 min
Umgebungsbedingungen im Betrieb:Temperaturrelative LuftfeuchteHöhe über NN	-10°C bis +25°Cmax. 90%, nicht kondensierendmax. 2000 m
Maße B x T x H (mm)	345 x 245 x 385
Emissionsschalldruckpegel(im Leerlauf / unter Last)	58 dB(A) / 65 dB(A)

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.
