Márka	HSM
Modell	Shredstar X5
Terméktípus	Papírmegsemmisítő (keresztezett vágás)
Vágási méret	4,5 x 30 mm
Biztonsági szint (DIN 66399)	P-4 / O-1 / T-1 / E-2
Vágási kapacitás (A4, 70 g/m²)	5–6 lap menetenként
Beadagolási nyílás szélessége	220 mm
Vágási sebesség	35 mm/s
Tápellátás	230 V / 50 Hz
Teljesítményfelvétel	250 W
Súly	5,25 kg
Méretek (sz x m x ma)	345 x 245 x 385 mm
Zúzaléktartály űrtartalma	18 L
Hangnyomásszint (üresjárat/terhelés)	58 dB(A) / 65 dB(A)
Üzemmód	Rövid üzem (4 perc be, 15 perc szünet)
Megsemmisíthető anyagok	Papír, CD-k/DVD-k, hitelkártyák
Biztonsági funkciók	Túlterhelés elleni védelem, túlmelegedés elleni védelem, tartály telítettség jelzés, automatikus indítás fénykapuval
Karbantartás	Kenje meg a vágóegységet HSM speciális kenőolajjal (rendelési szám: 1.235.997.403), ha a teljesítmény csökken, vagy minden tartályürítés után.
Garancia	2 év (kivéve kopás és helytelen használat)
Tartozékok	Használati útmutató, CD-tartály, adapter az Egyesült Királysághoz

Gyakran ismételt kérdések - Shredstar X5 HSM

Hogyan daráljak papírt a Shredstar X5-tel?

Adagolja a papírt a papírnyílás közepébe. A fénykapu automatikusan elindítja a vágóegységet. Miután a papír aprítódott és a bemeneti nyílás szabad, az egység leáll és készenléti üzemmódba kapcsol.

Darálhatok CD-ket vagy DVD-ket?

Igen, helyezzen be egy CD/DVD-t a dedikált bemeneti nyílás közepébe. Viseljen védőszemüveget a szilánkok elleni védelem érdekében. Ürítse ki a CD-tartályt legfeljebb 5 CD aprítása után.

Mit tegyek, ha a túlterhelésjelző világít?

A gép túlterhelődött, mert túl sok papírt adagolt. A vágóegység fordított irányban jár, hogy kihajtsa a papírt. Szükség esetén nyomja meg a 'R' fordított gombot a papírköteg eltávolításához. Ezt követően adagolja a papírt kisebb adagokban.

Mit jelent a túlmelegedésjelző?

A motor túlmelegedett. Hagyja a darálót lehűlni körülbelül 30 percig, mielőtt újra használná.

Hogyan tisztítsam a darálót?

Kapcsolja ki a darálót és húzza ki a csatlakozót. Csak puha ruhával és enyhe szappanos vízzel tisztítsa. Ne engedje, hogy víz kerüljön a készülékbe. A fénykapu esetén használjon légnyomást vagy száraz ecsetet a papírpor eltávolításához.

Hogyan kenjem a vágóegységet?

Csak HSM speciális kenőolajat használjon (rendelési szám: 1.235.997.403). Permetezze az olajat a papírbeadagolón keresztül a vágótengelyek teljes szélességében. Járassa a vágóegységet fordítva papír nélkül az R gomb megnyomásával.

Darálhatok hitelkártyákat?

Igen, helyezzen be egy hitelkártyát vagy bolti kártyát a bemeneti nyílás közepébe. Az aprított anyagot és a hulladékpapírt külön kezelje.

Milyen anyagokat nem szabad darálni?

Ne daráljon nagy gemkapcsos anyagokat, ablakos borítékokat, párnázott borítékokat, újságokat, fóliákat, laminált dokumentumokat, kartont, műanyagot, ragasztós vagy kemény anyagokat. Kerülje továbbá a szalagokat, pántokat vagy minden olyan anyagot, amelynek hurkai vannak.

Mennyi a garanciaidő és mire vonatkozik?

A garanciaidő 2 év. Nem terjed ki a kopásra, a helytelen kezelésből eredő károkra, a természetes értékcsökkenésre és a harmadik felek tevékenységére.

Hol kaphatok ügyfélszolgálatot a Shredstar X5-höz?

Vegye fel a kapcsolatot a HSM ügyfélszolgálatával a kézikönyvben található címeken (pl. HSM GmbH Németország, HSM UK, HSM France, HSM of America). Ne nyissa fel a házat saját maga; a burkolatok eltávolítását igénylő szervizelést a HSM-nek vagy arra jogosult technikusoknak kell elvégezniük.

HASZNÁLATI ÚTMUTATÓ Shredstar X5 HSM

magyar: Iratmegsemmisítő HSM shredstar 123

1 Szimbólumok magyarázata és biztonsági útmutatások

FIGYELMEZTETÉS

A figyelmeztető háromszög

FIGYELMEZTETÉS jelzőszóval és a szürke hátterű szöveggel súlyos, akár életveszélyes sérüléssel járó veszélyre utal.

FIGYELEM

lehetséges anyagi károkra utal.

Az megjegyzés

a gép hatékony üzemeltetésére vonatkozó információkat jelöli, veszélyre nem utal.

Biztonsági tudnivalók

A gép használatba vétele előtt olvassa el a kezelési útmutatót, őrizze meg későbbi használatra, és adja tovább a későbbi felhasználóknak.

Vegye fi gyelembe az iratmegsemmisítőn található valamennyi biztonsági megjegyzést.

Sérülésveszély az éles kések által!

Tilos belenyúlni a papírbeadagoló nyílásba.

Sérülésveszély behúzódás által!

Ügyeljen arra, hogy hosszú haj, laza öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerüljön a papíradagoló nyílásának közelébe. Ne semmisítsen meg a készülékben hurkolódásra hajlamos anyagot, pl. szalagot, zsineget, műanyag fóliát stb.

Égési sérülés veszélye!

Ne használjon olyan tisztítószert vagy sürített levegős szóröüveget, amelyek gyúlékony anyagot tartalmaznak, mert azok meggyul-ladhatnak.

Veszélyek gyermekek és más személyek számára!

A gépet nem használhatják olyan személyek (beleértve a 14 év alatti gyermekeket is), akik kor-

látozott fi zikai, érzékelési vagy szellemi képességekkel, illetve nem megfelelő tapasztalattal és/vagy tudással rendelkeznek. Ez alól kivétel, ha egy biztonságért felelő személy felügyeli ezeket a személyeket, vagy ha megkapták a készülék használatához szükséges utasításokat. A gyermekekre felügyelni kell, hogy ne játszhassanak a készülékkel.

Ne hagyja az iratmegsemmisítőt felügyelet nélkül bekapcsolva.

Áramütés általi veszélyeztetés!

Veszélyes hálózati feszültség! A készülék helytelen használata áramütéshez vezethet.

– Rendszeresen ellenőrizze a készülék és a kábel sérülésmentességét.

Kapcsolja ki az iratmegsemmisítőt károsodás vagy nem üzemszerű működés, valamint áthelyezés vagy tisztítás esetén, és húzza ki zati csatlakozót.

- Kerülje víz iratmegsemmisítőbe történő bejutását. Ne merítse vízbe se a hálózati kábelt, se a hálózati csatlakozót. Ne érintse meg a hálózati csatlakozót nedves kézzel.

- A hálózati csatlakozót ne a kábelnél fogva húzza ki a csatlakozóaljzatból, mindig a hálózati csatlakozót fogja meg.

2 Rendeltetésszerű használat, garancia

Az iratmegsemmisítő papír, valamint kisebb mennyiségű CD/DVD és hitel-/ügyfélkártya felaprítására való.

FIGYELEM

A papír nem tartalmazhat nagy fűzőkapcsokat.

Ne tegyen a nyílásba ablakos vagy buborékfóliás borítékokat, újságokat, fóliákat, laminált dokumentumokat, kartont, műanyagot, ill. ragadó vagy kemény anyagot.

Az iratmegsemmisítőre vonatkozó jótállás 2 év. A kopásra ill. a szakszerűtlen kezelésből valamint harmadik személyek általi beavatkozásokból eredő károsodásokra sem a jótállás, sem a garancia nem vonatkozik.

3 Áttekintés

1 Apritéktartály
2 Biztonsági tudnivalók
3 Papír adagolónyílása
4 Kezelő- és kijelzőegység
5 CDk/DVDk és ügyfélkártyák/bankkártyák beadagolónyilása
6 Hálózati kapcsoló
7 Adattábla a vágófej alsó oldalán

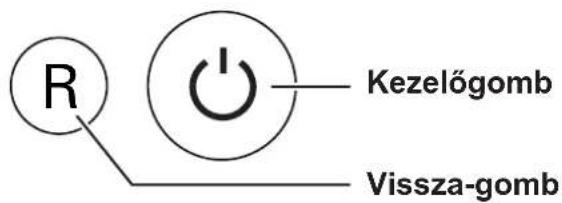

Kezelő- és kijelzőelemek

Kijelzések:

nyitva Üzemkész — Power

Túlterhelés — Overload

A motor túlmelegedett — Overheat

4 Üzembe helyezés

FIGYELMEZTETÉS

Veszélyes hálózati feszültség!

A készülék helytelen használata áramütéshez vezethet.

• Csak száraz, beltéri helyiségekben használja a készüléket. Soha ne használja nedves helyiségekben vagy esőben.
• Tartsa távol a készüléket, a hálózati csatlakozót és a hálózati kábelt nyílt lángoktól és forró felületektől. A szellőzőnyílásoknak szabadon kell maradniuk, és az iratmegsemmisítőnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.
• Ügyeljen arra, hogy a hálózati csatlakozó könnyen elérhető legyen.

• A hálózati csatlakozódugó csatlakoztatása előtt ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.

• Helyezze a mellékelt CD-tartályt az aprítéktartály belső oldalán lévő tartószerkezetbe.

• Hálózati csatlakozót csatlakoztassa egy szabályszerűen telepített dugaszolóaljzat-hoz.

5 Kezelés

Az iratmegsemmisítő bekapcsolása

• Állítsa az iratmegsemmisítő hátoldalán lévő hálózati kapcsolót „l” állásba.
• Nyomja meg a kezelőgombot.
  ▶ Az „Üzemkész“ kijelző világít.

Megjegyzés

A két vágóművet ne használja egyszerre. Papírt és CD-ket/hitelkártyákat csak egymás után semmisítsen meg.

Papír megsemmisítése

Megjegyzés

Az iratmegsemmisítő élettartamát meghosszabbíthatja, ha a papírból eltávolítja a fűzőkapcsokat.

• A papírt a papírnyílás közepén adagolja be. Az aprítási folyamatot fotocella indítja el. Emiatt ügyeljen arra vékony papírok esetén, hogy a fénysorompó érzékelje a papírt.
  Ha a beadagolónyílás ismét szabaddá válik, akkor a vágószerkezet kikapcsol és az iratmegsemmisítő ismét üzemkész állapotba áll.

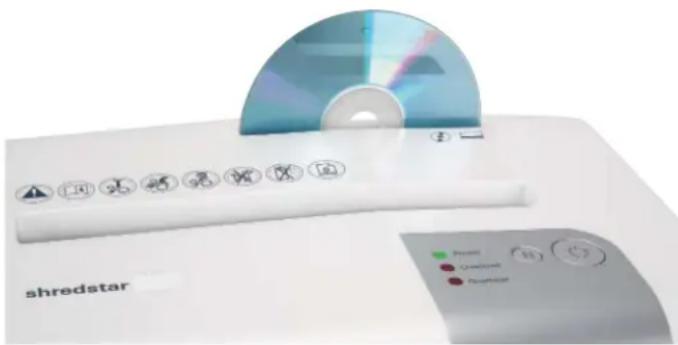

CD megsemmisítése

FIGYELMEZTETÉS

Sérülésveszély szilánkok által!

Az anyagfajtától függően a CD-k megsemmisítésekor szilánkok képződhetnek.

- Ezért viseljen védőszemüveget.

• Helyezze a CD-t az adagolónyílás közepébe.
• A CD-tartályt legkésőbb 5 CD megsemmisítése után ürítse. A különálló CD-tartály az aprítéktartályban található.

Hitel-, és ügyfélkártyák megsemmisítése

- Helyezze a kártyát a beadagolónyílás közepébe. A csíkokra vágott anyagot a papírhulladéktól külön ártalmatlanítsa.

Az iratmegsemmisítő kikapcsolása

• Nyomja meg a kezelőgombot.
  ▶ Az „Üzemkész“ kijelző kialszik.
• Állítsa az iratmegsemmisítő hátoldalán lévő hálózati kapcsolót „0“ állásba.

6 LED kijelzők, üzemzavar-el-hárítás

Power

A készülék üzemképes.

Overload Túlterhelés

A gép túl van terhelve. (egyszerre túl sok papír került a készülékbe)

A vágószerkezet néhány másodpercig visszafelé forog és kitolja a papírt.
- Adott esetben nyomja meg az „R“ viszsza-gombot a papírköteg kivétele érdekében.
- Felezze meg a papírköteget.
- Adagolja a papírokat egymás után.

Overheat A motor túlmelegedett.

- Az iratmegsemmisítő újbóli használata előtt várjon körülbelül 30 percet, hogy a berendezés lehüljön.

Hulladékgyűjtő megtelt

▶ A vágószerkezet kikapcsol.

FIGYELEM

A megtelt aprítéktartályt feltétlenül ki kell üríteni, mert többszöri összenyomása esetén megsérülhet az aprítókészülék.

A burkolat felső részén fogantyúk vannak kialakítva, melyek megkönnyítik a vágófej felemelését az aprítéktartályról.

A vágómű folyamatosan jár

• A papíradagoló fénysorompóját papír zárja el. Tolja át a papírt egy vékony, kemény kartonnal.
• A fénysorompót papírpor szennyezte el. Tisztítsa meg az érzékelőt sürített levegővel, ill. száraz ecsettel vagy kendővel.

Más jellegű üzemzavarok esetén vevőszolgálatunk értesítése előtt győződjön meg róla, hogy az aprítófej megfelelően illeszkedik-e az aprítéktartályra.

7 Tisztítás és karbantartás

FIGYELMEZTETÉS

Veszélyes hálózati feszültség!

A készülék helytelen használata áramütéshez vezethet.

Áthelyezés előtt kapcsolja ki az iratmegsemmisítőt és húzza ki a hálózati csatlakozódugót.

A burkolatelemek eltávolításával járó szervizmunkákat csak a HSM-vevőszolgálat, illetve szer-ződéses partnereink szerviztechnikusai végezhetik.

Vevőszolgálat címe; lásd 154. oldal.

Csak puha kendővel és kímélő szappanos vízzel tisztítsa az iratmegsemmisítőt. Eközben nem kerülhet víz a berendezésbe.

X5, X8: Olajozza meg az aprítókészüléket gyengülő aprítási teljesítmény és megnövekedett zaj esetén, illetve az aprítéktartály minden ürítésekor. Ehhez csak speciális HSM aprítóblokk-olajat használjon:

• Fecskendezze a speciális olajat a papíradagolón keresztül a vágótengelyre teljes szélességében.
• Papír beadagolása nélkül járassa hátrafelé a vágószerkezetet, ehhez nyomja meg az R-gombot.
  A papírpor és az apró szemcsék leoldódnak.

8 Ártalmatlanítás / újrahasznosítás

Az elektromos és elektronikus berendezések hulladékai még gyakran tartalmaznak értékes anyagokat, de részben olyan káros anyagokat is, amelyek a működéshez és a biztonsághoz voltak szükségesek. Helytelen ártalmatlanítás vagy kezelés esetén ezek az emberi szervezetre és a környezetre veszélyesek lehetnek. A berendezések hulladékait soha ne tegye a tovább már nem hasznosítható hulladékok közé. Vegye fi gyelembe az érvényes előírásokat; az elektromos és elektronikus berendezések hulladékainak visszaadása és hasznosítása céljából vegye igénybe a kijelölt gyűjtőhelyeket. A csomagolóanyagokat is a környezetet nem károsító módon ártalmatlanítsa.

9 A szállítmány tartalma

• Iratmegsemmisítő, csatlakoztatásra kész állapotban, dobozba csomagolva
• Üzemeltetési útmutató

Tartozékok

- Speciális aprítóblokk-olaj (250 ml) cikkszám: 1.235.997.403

Vevőszolgálat címe; lásd 154. oldal

10 Müszaki adatok

Típus S10 X5 X8
Vágási mód Csikra vágás Apróra vágás
Vágási méret 6 mm 4,5 x 30 mm
Biztonsági fokozat DIN 66399	P-2 / O-1 / T-1 / E-2	P-4 / O-1 / T-1 / E-2
Vágási teljesítmény* (lap) 80 g/m 2 DIN A4 70 g/m 2	1012	56	810
Vágási sebesség 35 mm/s
Munkaszélesség	220 mm
Hálózati csatlakozás	230 V / 50 Hz
Teljesítmény max. lapszámnál	125 W		250 W
Súly	4,65 kg	5,25 kg	5,90 kg
A gyűjtőtartály ürtartalma	18 l
Külön vágószerkezet CDk/DVDk / ügyfélkártyák és bankkártyák számára
Vágási mód	Csikra vágás
Vágási méret	15 mm
Vágási teljesítmény	1 CD / DVD (max. 1,2 mm vastag) vagy 1 ügyfélkártya/bankkártya
Általános adatok
Üzemmód	Rövididejű üzemeltetés
Üzemidő	4 min
Állásidő	15 min
Üzem közbeni környezeti feltételek:HőmérsékletRelatív páratartalomTenger feletti magasság	-10°C ... +25°Cmax. 90%, nem lecsapódómax. 2.000 m
Méretek SZ x H x M (mm)	345 x 245 x 385
Zajszint (üresjárat / teljes terhelés)	58 dB(A) / 65 dB(A)

* Az egy menetben vágni kívánt, hosszanti irányban bevezetett lapok (DIN A4, 70 g/m², ill. 80 g/m²) maximális száma. A megadott teljesítményadatok meghatározása új, olajozott vágómű és hideg motor mellett történik. A megadottnál alacsonyabb hálózati feszültség vagy eltérő hálózati frekvencia kisebb lapteljesítményt és nagyobb működési zajt okozhat. A papír minőségétől és tulajdonságaitól, valamint a bevezetés jellegétől függően a lapteljesítmény eltérhet.

Az iratmegsemmisítő megfelel az Európai Unió alábbi harmonizált előírásainak:

• A 2014/35/EU kisfeszültségű irányelv
- 2014/30/EU elektromágneses összeférhetőségre vonatkozó irányelv
• 2011/65/EU RoHS irányelv

Az EU-megfelelőségi nyilatkozat a gyártótól igényelhető.
