Securio C14 - Paperisilppuri HSM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Asiakirjatuhooja
Merkki	HSM
Malli	Securio C14
Leikkaustyyppi	Nauhaleikkaus (3,9 mm) tai hiukkaleikkaus (4 x 25 mm) version mukaan
Turvallisuustaso DIN 66399	P-2, T-2, E-2 (nauhat); P-4, T-4, E-3, F-1 (hiukkaset)
Leikkauskapasiteetti (70 g/m²)	12-14 arkkia (nauhat); 6-7 arkkia (hiukkaset)
Syöttöleveys	225 mm
Leikkausnopeus	44 mm/s
Keräysastian tilavuus	20 litraa
Mitat (L x S x K)	366 x 258 x 405 mm
Paino	4,0 kg (nauhat) / 4,5 kg (hiukkaset)
Sähkönsyöttö	220-240 V / 50/60 Hz tai 110-130 V / 60 Hz
Tehonkulutus	160 W (EU) / 145 W (US)
Lepotilan kulutus	< 2 Wh
Melutaso (tyhjäkäynti / kuormitus)	55-60 dB(A) / 60-65 dB(A) (nauhat); 55-60 dB(A) / 65-70 dB(A) (hiukkaset)
Jatkuva käyttöaika	Jopa 15 minuuttia
Käyttölämpötila	-10°C - +25°C
Suurin suhteellinen kosteus	90 % ilman kondensaatiota
Turvaominaisuudet	Automaattinen pysäytys, kosketussuoja, paluupainike, terminen katkaisin
Huolto	Säännöllinen öljyäminen HSM-erikoisöljyllä; puhdistus pehmeällä liinalla ja saippualiuoksella
Takuu	3 vuoden takuu laitteelle, elinikäinen takuu leikkaussylintereille (HSM Lifetime Warranty)
Varaosat	Saatavilla enintään 10 vuoden ajan valmistuksen päättymisen jälkeen

Usein kysytyt kysymykset - Securio C14 HSM

Voinko tuhota niittejä ja paperiliittimiä Securio C14:llä?

Kyllä, tukeva leikkausmekanismi kestää niittejä ja paperiliittimiä. Voit jättää ne asiakirjoihin.

Kuinka puhdistan HSM Securio C14 -tuhoojani?

Sammuta ja irrota laite. Puhdista ulkopuoli pehmeällä liinalla ja syövyttämättömällä saippualiuoksella. Älä päästä vettä sisään.

Mitä tehdä paperitukoksen sattuessa?

Tuhooja vaihtaa automaattisesti leikkaussuuntaa. Tarvittaessa paina paluupainiketta "R" pinon poistamiseksi. Jaa pino sitten kahteen osaan ja syötä arkit yksitellen.

Kuinka usein minun tulee öljytä leikkaussylinterit?

Öljyä leikkauslaite suorituskyvyn heikkenemisen, epänormaalien äänien tai aina kun tyhjennät keräysastian. Käytä vain HSM-erikoisöljyä.

Mitä materiaaleja voin tuhota?

Tuhooja on suunniteltu paperille, luottokorteille ja kanta-asiakaskorteille. Se hyväksyy myös niitit ja paperiliittimet. Älä tuhoa kovia muoveja, CD-levyjä tai syttyviä materiaaleja.

Kuinka tyhjennän keräysastian?

Nosta leikkauspää kotelon muovatusta kahvasta ja tyhjennä roskakori. Älä tiivistä hiukkasia toimintahäiriöiden välttämiseksi.

Mitä tehdä, jos tuhooja ei käynnisty?

Tarkista, että leikkauspää on oikein paikallaan keräysastian päällä. Varmista, että laite on kytketty ja pääkytkin on asennossa "I". Jos moottori on ylikuumentunut, anna jäähtyä 45-60 minuuttia.

Mikä on enimmäismäärä arkkeja, jotka voidaan syöttää kerralla?

70 g/m² paperille: 12-14 arkkia nauhaleikkauksella, 6-7 arkkia hiukkaleikkauksella. 80 g/m² paperille: vastaavasti 10-12 ja 5-6 arkkia.

Onko tuhooja turvallinen lapsille?

Konetta ei saa käyttää alle 14-vuotiaat. Valvo lapsia, jotta he eivät leiki laitteella. Älä koskaan jätä tuhoojaa päälle ilman valvontaa.

Mistä löydän varaosia Securio C14:lle?

HSM takaa varaosien saatavuuden enintään 10 vuoden ajan valmistuksen päättymisen jälkeen. Ota yhteyttä HSM:n asiakaspalveluun tai valtuutettuun jälleenmyyjään.

KÄYTTÖOHJE Securio C14 HSM

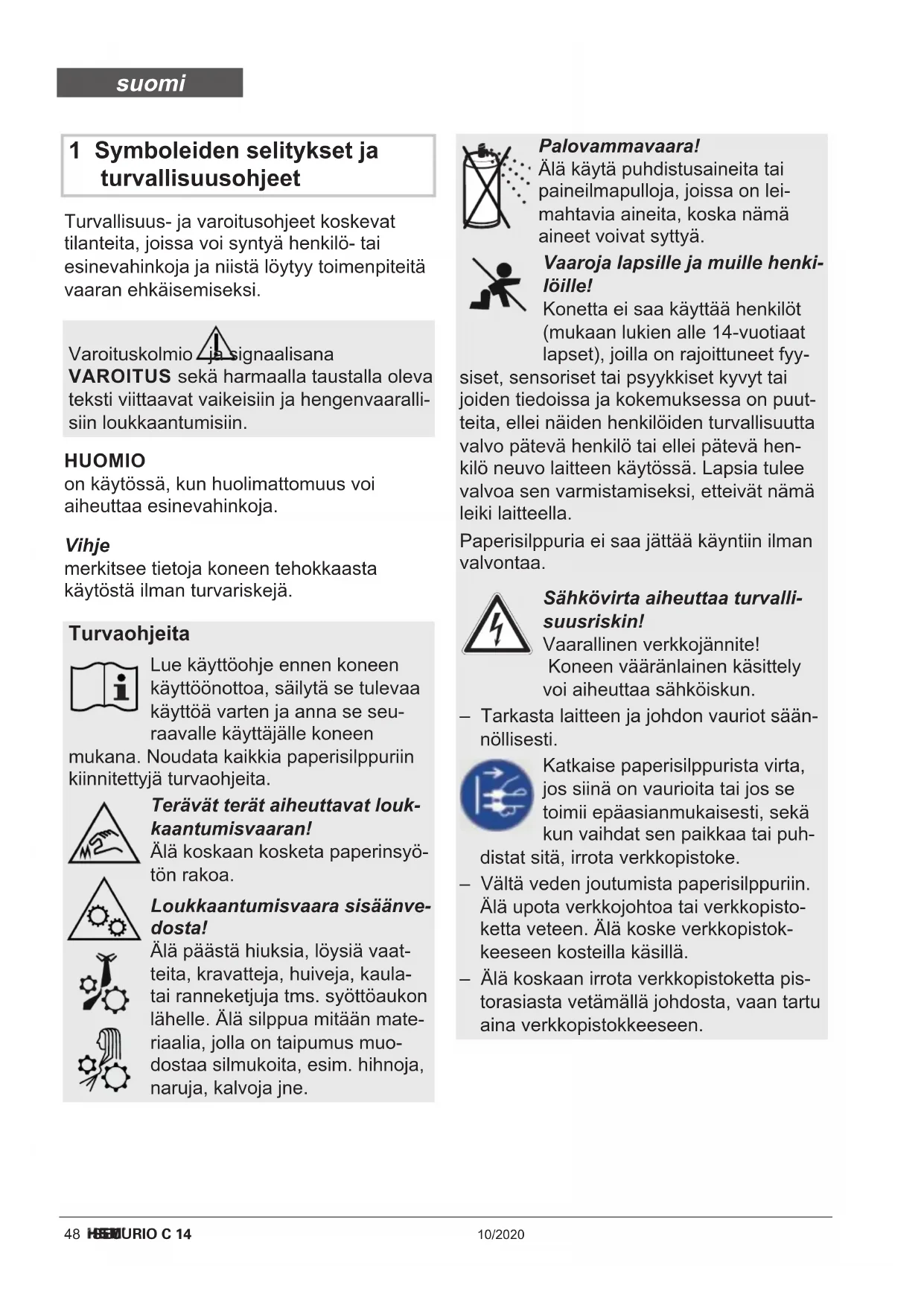

1 Symboleiden selitykset ja turvallisuusohjeet

Turvallisuus- ja varoitusohjeet koskevat tilanteita, joissa voi syntyä henkilo- tai esinevahinkoja ja niistä loytyy toimenpiteita vaaran ehkäsemiseksi.

Varoituskolmio ja signaalisana
VAROITUS sekä harmaalla taustalla oleva teksti viittaavat vaikeisiin ja hengenvaarallisiin loukkaantumisiin.

HUOMIO

on käytössä, kun huolimattomuus voi aiheuttaa esinevahinkoja.

Vihje

merkitsee tietoja koneen tehokkaasta kaytostä ilman turvariskejä.

Turvaohjeita

Lue kayttoohje ennen koneen kayttoonottoa, sailyta se tulevaa kayttoa varten ja anna se seu-raavalle kayttajalle koneen

mukana. Noudata kaikkia paperisilppuriin kiinnitettyjā turvaohjeita.

Terävat terat aiheuttavat loukkaantumisvaaran!

Alä koskaan kosketa paperinsyö-tön rakoa.

Loukkaantumisvaara sisänvedosta!

Alä päästa hiuksia, lóysiä vaatteita, kravatteja, huiveja, kaulatai ranneketjuja tms. syöttöaukon Iähelle. Alä silppua mitään materiaialia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Palovammavaara!

Alä kayta puhdistusaineita tai paineilmapulloja, joissa on leimachtavia aineita, koska namaineet voivat syttya.

Vaaroja lapsille ja muille henki-Iolle!

Konetta ei saa käyttaa henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyy

siset, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuksessa on puutteita, ellei näden henkilöiden turvallisuutta valvo pateva henkilö tai ellei pateva henkilö nuvo laitteen käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivat namä leiki laitteella.

Paperisilppuria ei saa jattä käyntiin ilman valvontaa.

Sahkovihta aiheuttaa turvallisususriskin!

Vaarallinen verkkojannite!

Koneen vaarlainen kasittely voi aiheuttaa sahkokiiskun.

Tarkasta laitteen ja johdon vauriot saannollisesti.

Katkaise paperisilppurista virta, jos siinä on vauroita tai jos setoimii epaaianmukaisesti, sekakun vaihdat sen paikkaa tai puhita, irrota verkkopistoke.

Välta veden joutumista paperisilppurin. Alä upota verkkjohtoa tai verkkopistoketta veteen. Alä koske verkkopistokkeseen kosteilla käsillä.
- Alä koskaan irrota verkkopistoketta pistorasiasta vetamällä johdosta, vaan tartu aina verkkopistokkeeseen.

2 Tarkoituksenmukainen käytö, takuu

Tarkasta rungon yläosan takapuolella olevasta typpikilvestä, mille verkkovirralle paperisilppuri on tarkoitettu. Noudata käytöohjeen vastaavia kohtia.

Asiakirjasilppuri on tarkoitetu paperin samoin kuin asiakas- ja luottokorttien silpuamiseen. Laitteen luja koneisto sietäa niittejä ja paperiliittimiä.

Paperisilppurin tuotevastuuaika on 3 vuotta.
Karkaistusta teraksesta valmistetuille leikkausakseille valmistaja myontä koko
paperisilppurin kayttoiän ajan voimassa olevan takuun (HSM Lifetime Warranty). Kulumat, vauriot, jotka johtuvat epääasianmukaisesta kaytostä tai ulkopuolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piirin.

HSM takaa varaosien toimittamisen jopa 10 vuotta tämän mallin valmistuksen lopettamisen jälkeen.

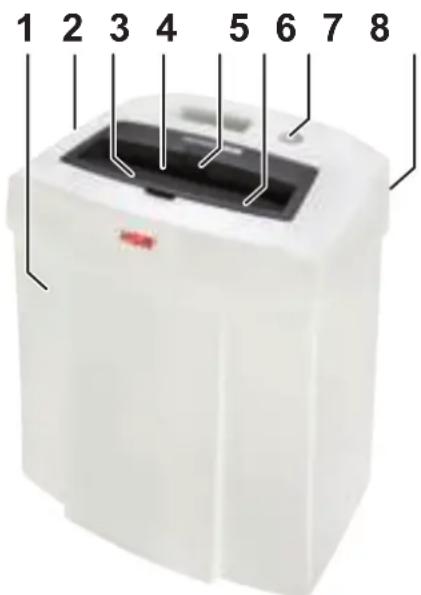

3 Yleiskatsaus

1 Silppusäiliö
2 Leikkuuterä
3 Turvaohjeita
4 Syöttörako paperia ja asiakas-/luottokortteja varten
5 Start-stop-automatiikka
6 Suojaelementti
7 Peruutuspainike R: palautus
8 Typpikilpi

4 Toimituksen sisälto

• Paperinsilppuri laatikoon pakattuna
  Verkkoliitantajohto
  1 pullo erikoisvoiteluöljya 50 ml (lyhyt sillpu)
• Kayttoohje

Lisātarvikkeet

• Pullo erikoisvoiteluöljya (250 ml)
  Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 140.

5 Kayttoönotto

VAROITUS Vaarallinen verkkojannite!

Koneen vaaränlainen käsittely voi aiheut-taa sahköiskun.

• Käytä laitetta ainoastaan kuivissa sisä-tiloissa. Alä käytä sitä koskeissa tiloissa tai sateessa.
• Alä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lahettyville. Tuuletrasrakoja ei saa peittä. Rakojen ja seinan tai huonekalujen valissä tayty olla vahintäan 5 cm:n vali.
• Huomioi, etta verkkopistokkeeseen pääsee helposti käsiki.

• Tarkasta ennen verkkopistokkeen paikalleen asettamista, etta sahkoverkon jannite ja taajuus vastaavat tyyppikilven tietoja.

• Liitta toimituksessa mukana ollut verkkojto paperisilppurin takaosaan ja työnnä verkkopistoke asianmukaisesti asennettuun pistorasiaan.

6 Kaytto

Paperisilppurin käynnistys

• Paina paperinsilppurin takana oleva kytkin asentoon _i| ^ | .

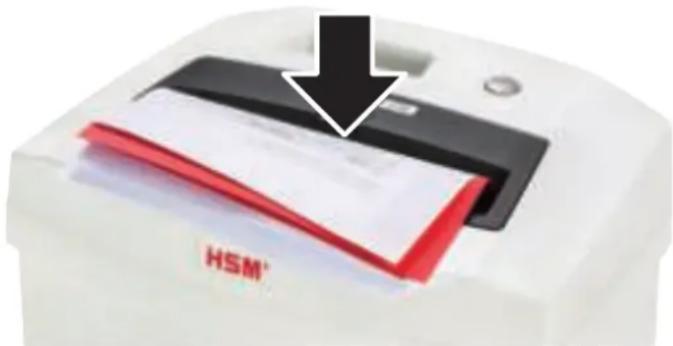

Paperin silppuaminen

• Vie pperi paperiaukon keskelle. Start-stop-automatiikka käynnistää leikkurin.
  Kun paperin syottoaukko on jalleen tyhja, teran toiminta pysahtyy automaattisesti n. 3 sekunnin kuluttua ja laite palautuu valmiustilaan.

Luotto- ja asiakaskorttien tuhoaminen

• Syötä kortit syöttörakoon siten, etta käynnistys- ja pysäytysautomatiikka pystyy tunnistamaan kortit. Huolehdi ympäristösta ja erottele erilaiset materiaalit havittämista varten.

Paperisilppurin virran katkaisu

• Paina paperinsilppurin takana oleva kytkin asentoon „0".

7 Häiröönpoisto

Vihje:

Suojaelementissä on varusteena kosketussuoja. Paperisilppuri kytkeytyy pois paälta, jos kosketat suojaelementtiä.

Paperitukos

Laitteseen on syötety kerralla liikaa paperia.

Leikkauskoneisto kayjonkin aikaa takaperin ja tyontaa paperia ulos.

Paina tarvittaessa vielä "R"-peruutuspainiketta poistaaksesi paperitukoksen.

• Puolita paperipino.
• Syöta poperia vähitellen.

Vihje:

Jos paperinippu on vedetty ennen tutkeutumista jo suureksi osaksi sisään, voit painaa "R"-peruutuspainiketta myös pidempään kuin 3 s. Täloin leikkauskoneisto käy jälleen eteenpän ja silppuaa lopun paperin.

Silppusäiliö taynnä

Tarkista silppusäiliö näytymisaste säannöllisesti.

HUOMIO Tyhjennä silppusäiliö aina sentäyttyessä, koska paperin liika syöttö vahingoittaa leikkuulaitteistoa.

Laitteen yläosassa on kahvasyvennys, joka helpottaa leikkauspään nostamista pois silppusäilion paälta.

Muiden häiriöden kohdalla varmista ennen yhteydenottoa asiakspalveluun, onko leikkauspää asetettu kunnolla silppusäliön pälle. Jos moottoria ylikuormitettiin, anna paperisilppurin jaähtyän. 45 - 60 min ennen sen kayttöönottoa uudelleen.

8 Puhdistus ja huolto

VAROITUS

Vaarallinen verkkojannite!

Koneen vaaränlainen käsittely voi aiheut-taa sahköiskun.

Kytke paperisilppuri pois päältä ja irrota verkkopistoke, ennen kuin siirät konetta tai puhdistat sitä.

Ainoastaan HSM-asiakaspalvelu ja sopimuskumppaniemme huoltoasantajat saavat tehdä huoltoöitä, jotka edellyttavat katteiden irrottamista kotelosta. Asiakaspalvelun osoitteet sivulla 140.

Puhdista paperisilppuri ainoastaan pehmeallä liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vetta.

Lyhyt sillpu:

Voitele leikkauslaitteisto, kun leikkausteho heikkenee, kuulet ylimaaaräistamelua ja aina kun silppu

sailio tyhjennettlin. Kayta ainoastaan HSMleikkauslohkoerikoisoljya:

Suihkuta erikoisoljya paperinsyottoukon Iapi koko leveydeltata terakseleille.
- Käytä käynnistys-pysäytys-automatiikkaa ja anna leikkuskoneiston käydä ilman, etta siihen syötetaan paperia.

Paperipoly ja muut hiukkaset poistuvat.

9 Havittäminen / kierratys

Käytetyt sahköiset ja elektroniset laitteet sisälTvat monia yha arvokkaita materiaaleja sekä osaksi myös Haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen.

Vääränlaisen havittamisen ja käsittelyn yhteydessa ne voivat olla vaarallisia ihmis

ten terveydelle ja ymparistolle. Alä koskaan heita käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia märäyksiä ja toimita vanhat elektroniset ja sahköiset laitteesi keräyspisteisiin kierratettaviksi. Toimita kaikki pakkausmaterialit havitettaviksi ymparistoä säästvällä ravall.

10 Tekniset tiedot

Leikkaustapa Suikaleleveys Silppuleikkaus
Leikkauskoko (mm) 3,9 4 x 25
Turvataso DIN 66399 P-2, T-2, E-2 P-4, T-4, E-3, F-1
Leikkausteho* (arkki), DIN A4 70 g/m 280 2	12 - 14	6 - 7
	10 - 12 g/m	5 - 6
Paino	4,0 kg	4,5 kg
Ottoteho maks. arkkimäärällä	160 W (EU) / 145 W (US)
Päästäätäenpainetaso (tyhjäkänty / kuorma)	55-60 dB(A) / 60-65 dB(A)	55-60 dB(A) / 65-70 dB(A)
Syöttöleveys	225 mm
Leikkausnopeus	44 mm/s
Liitäntä	220-240 V / 50/60 Hz110-130 V, 60 Hz
Energiankulutus valmiustilassa	< 2 Wh
Käyttoika	jopa 15 min
Käytön ympäristöolosuhteet:LämpötilaSuhteellinen ilmankosteusKorkeus merenpinnan yllä	-10 °C – +25 °Ckork. 90 %, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)	366 x 258 x 405
Silppusäiliön tilavuus	20 l
A-painotettu äänitehotaso (LWAd tyhjä-käynillä)	65,9 dB

*Yhdellä kerralla leikkattavien arkkien märä (DIN A4, 70 g/m² tai 80 g/m²), pitkittän syötety. Annettujen tehotieto-jen märitys koskee uutta, ölyttäleikkauslaitteistoja kylmaa moottoria ja 230 V / 50 Hz:n tai 120 V / 60 Hz:n janni-tettä. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuktista sekä syöttövatasta riippuen voi arkkiteho poiketa.

Paperisilppuri on Europan Unionin asianmaisten harmonisoitujen standardien mukainen:

Pienjannitedirektiivi 2014/35/EU
Sahkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU
RoHS-direktivi 2011/65/EU

EU-vaatimustenmukaisuusvakuutuksen voi pyytävalmistajalta.
