Securio C14 - Pappersförstörare HSM - Gratis bruksanvisning och manual

Produkttyp	Dokumentförstörare
Varumärke	HSM
Modell	Securio C14
Skärtyp	Bandskärning (3,9 mm) eller partikelskärning (4 x 25 mm) beroende på version
Säkerhetsnivå DIN 66399	P-2, T-2, E-2 (band) ; P-4, T-4, E-3, F-1 (partiklar)
Skärkapacitet (70 g/m²)	12-14 ark (band) ; 6-7 ark (partiklar)
Inmatningsbredd	225 mm
Skärhastighet	44 mm/s
Sopvolym	20 liter
Mått (L x B x H)	366 x 258 x 405 mm
Vikt	4,0 kg (band) / 4,5 kg (partiklar)
Strömförsörjning	220-240 V / 50/60 Hz eller 110-130 V / 60 Hz
Effektförbrukning	160 W (EU) / 145 W (US)
Standby-förbrukning	< 2 Wh
Ljudnivå (tomgång / belastning)	55-60 dB(A) / 60-65 dB(A) (band) ; 55-60 dB(A) / 65-70 dB(A) (partiklar)
Kontinuerlig driftstid	Upp till 15 minuter
Arbetstemperatur	-10°C till +25°C
Max. relativ luftfuktighet	90 % utan kondens
Säkerhetsfunktioner	Automatisk avstängning, kontaktskydd, returknapp, termiskt överhettningsskydd
Underhåll	Regelbunden oljning med HSM specialolja; rengöring med mjuk trasa och tvålvatten
Garanti	3 år på apparaten, livstidsgaranti på skärcylindrar (HSM Lifetime Warranty)
Reservdelar	Tillgängliga i upp till 10 år efter produktionsstopp

Vanliga frågor - Securio C14 HSM

Kan jag förstöra häftklamrar och gem med Securio C14?

Ja, den robusta skärmekanismen tål häftklamrar och gem. Du kan lämna dem på dokumenten.

Hur rengör jag min HSM Securio C14 dokumentförstörare?

Stäng av och koppla ur apparaten. Rengör utsidan med en mjuk trasa och en icke-korrosiv tvålösning. Låt inte vatten tränga in i apparaten.

Vad gör jag vid pappersstopp?

Förstöraren vänder automatiskt skärriktningen. Om nödvändigt, tryck på returknappen « R » för att ta bort bunten. Dela sedan bunten i två och mata in arken ett i taget.

Hur ofta ska jag olja skärcylindrarna?

Olla skärsystemet vid prestandaförsämring, onormala ljud eller varje gång du tömmer sopkorgen. Använd endast HSM specialolja.

Vilka material kan jag förstöra?

Förstöraren är designad för papper, kredit- och lojalitetskort. Den accepterar även häftklamrar och gem. Förstör inte hårdplast, CD-skivor eller brandfarliga material.

Hur tömmer jag sopkorgen?

Lyft skärhuvudet med hjälp av handtaget som är gjutet i höljet och töm korgen. Packa inte partiklarna för att undvika funktionsstörningar.

Vad gör jag om förstöraren inte startar?

Kontrollera att skärhuvudet är korrekt placerat på sopkorgen. Se till att apparaten är ansluten och att huvudströmbrytaren står på « I ». Om motorn har överhettats, låt den svalna i 45 till 60 minuter.

Vilken är den maximala arkkapaciteten vid en inmatning?

För papper 70 g/m²: 12-14 ark vid bandskärning, 6-7 ark vid partikelskärning. För 80 g/m²: 10-12 respektive 5-6 ark.

Är förstöraren säker för barn?

Maskinen får inte användas av barn under 14 år. Övervaka barn för att förhindra att de leker med apparaten. Lämna aldrig förstöraren påslagen utan uppsikt.

Var kan jag hitta reservdelar till Securio C14?

HSM garanterar tillgången på reservdelar i upp till 10 år efter produktionsstopp. Kontakta HSM kundtjänst eller en auktoriserad återförsäljare.

BRUKSANVISNING Securio C14 HSM

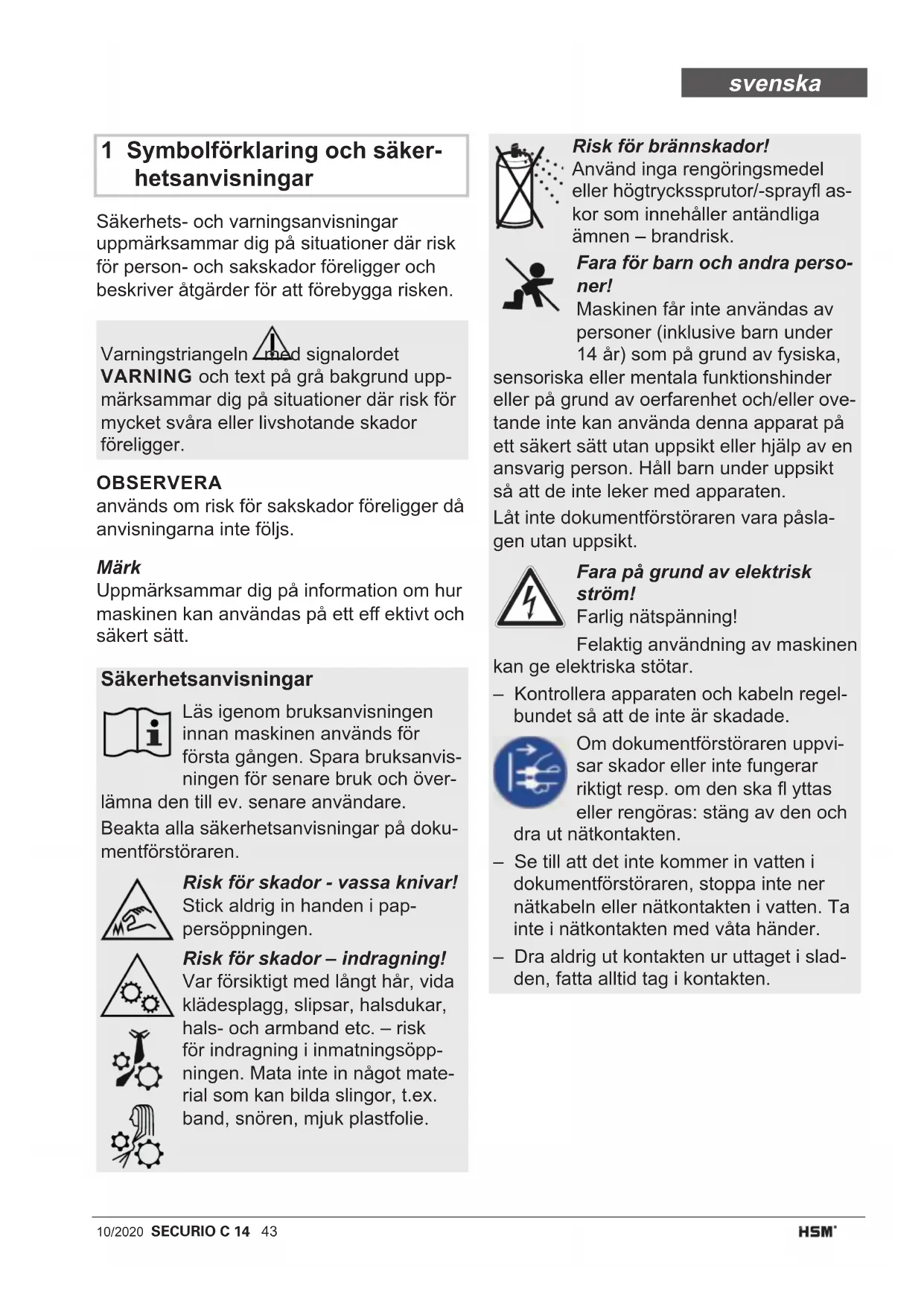

1 Symbolförklaring och sakerhetsanvisningar

Sakerhets- och varningsanvisningar uppmärksammar dig på situationer)darrisk for person- och sakskador foreligger och beskriver atgärder for att forebygga risken.

Varningstriangeln med signalordet VARNING och text på grå bakgrund upp märksammar dig på situationer)darrisk for mycket svara eller livshotande skador foreligger.

OBSERVERA

används om risk För sakskador foreligger dā anvisningarna inte följs.

Mark

Uppmärksammar dig på information om hur maskinen kan användas på att effektiv och saker tatt.

Läsigen braupsanvisningen innan maskinen används for Första gangen. Spara braupsanvis- ningen for senare bruk och over

lämna den till ev. senare användare.

Beakta alla sakerhetsanvisningar pa dokumentforstöraren.

Risk for skador - vassa knivar!

Stick aldrig in handen i pappersoppningen.

Risk for skador - indragning!

Var forsiktigt med langt hare, vida kladesplagg, slipsar, halsdukar, hals- och armband etc. - risk for indragning i inmatningsoppinen. Mata inte in nagot material som kan bildaslingor, t.ex. band, snoren, mjuk plastfolie.

Använd inga rengöringsmedel
eller högtryckssprutör/-sprayfl askor som innehäller anteändiga ämnen – brandrisk.

Fara for barn och andra person!

Maskinen fär inte användas av personer (inklusive barn under 14 ar) som på grund av fysiska,

sensoriska eller mentala Funktionshinder aller på grund av oerfarenhet och/eller ovetande inte kan anvandaenna apparat på att sakert satt utan uppsikt eller hjälp av en ansvarig person. Hall barn under uppsikt sa att deinte leker med apparaten.

Lat inte dokumentforstöraren vara pasa-genutan uppsikt.

Fara på grund av elektrisk ström!

Farlig natspanning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Kontrollera apparaten och kabeln regel-bundet sa att de inte ar skadade.

Om dokument Förstöraren uppvisar skador eller inte fungerar riktigt resp. om den ská fl yttas eller rengöras: stäng av den ochätkontakten.

• Se till att det intekommen in vatten i dokumentforstöraren, stoppa inte nern natkabeln eller nätkontakten i vatten. Ta inte i natkontakten med vata hander.

Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.

2 Ändamåsenlig användning, garanti

Kontrolera på typskylten på baksidan av höljets overdel vilken natspanning som dokument Förstöraren ar dimensionerad für. Observera tillämpiga punkter iBruksanvisningen.

Dokument Förstöraren ar avsedd att anvandas für Förstöring av papper smt kund- och kreditkort. Det robusta skärverket skadas inte av häftklammer eller gem.

Dokumentfürstöraren har 3 Års garanti. Under dokumentfürstörarens hela livslängd lämnar vi garanti für knivaxlarna av HARDat stål (HSM Lifetime Warranty). Garantin gäller inte for slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

HSM tillhandahaller reservdeler upp till 10 ar after attenna modell har slutat tillverkas.

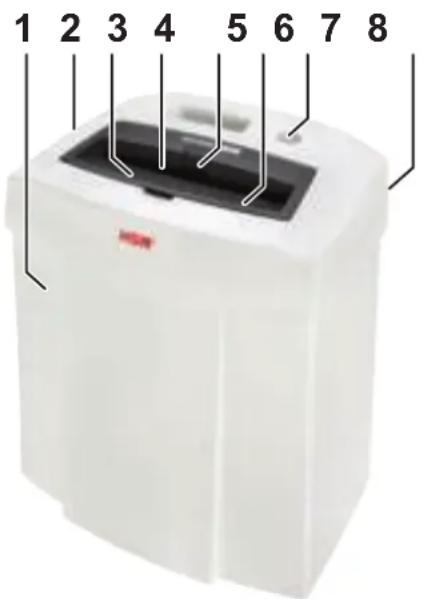

3 Oversikt

1 Pappersbehällare
2 Skärhuvud
3 Sakerhetsanvisningar
4 Inmatningsöppning für papper och kund-/ kreditkort
5 Start/stopp automatik
6 Sakerhetsdel
7 Reverseringsknapp R: return
8 Typskylt

4 Leveransomfang

• Dokumentfürstörare fürpackad i kartong
  Nätkabel
  En fl aska specialolja for skärbocket I 50 ml (Nedskärning till partiklar)
• Bruksanvising

Tillbehör

• Flask specialolja for skärblocket I (250 ml)
  Beställr. 1.235.997.403

Kundtjanstadresser se sedan 140.

5 Idrifttagande

WARNING

Farlig natsponning!

Felaktig användning av

maskinen kan ge elektriska stotar.

• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.
• Lat inte apparaten, nätkontakten och nätkabeln komma nara oppen eld och heta ytor. Luftspringorna fär inte täckas over, dokument Förstörarens avständ till viggen eller till mobler maste vara minst 5 cm.
• Se till att nätkontakten ar lätt atkomlig.

• Kontrollera att strömnets spanningoch frekvens stämmer overens med uppgifterna på typskylten innan nätkontakten ansluts.

• Anslut den medfoljande natakabeln på dokumentforstörarens baksida och satt in natakontakten i ett korrekt installererat eluttag.

6 Handhavande

Tillslagning av dokumentförstöraren

• Ställ huvudströmbrytaren på dokument Förstörarens baksida på laget „l".

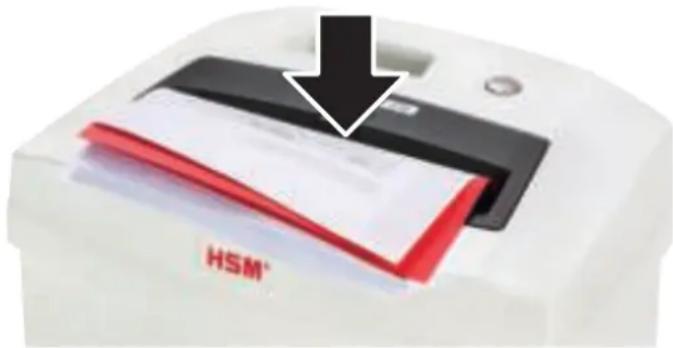

Förstöra papper

• Mata in papper i mitten av pappersöppningen. Start/stopp automatiken startar skärverket automatiskt.
  När inmatningsöppningen ar friigen stannar skärverket automatiskt after ca 3 sec.

Förstöra kredit- och kundkort

• Mata in korten i inmatningsöppningen, söatt de detekteras av start-stopp-automatiken.

Värna miljön och Återvinn de olika materi alen atskilt.

Frånslagning av dokument Förstöraren

• Ställ huvudströmbrytaren på dokument Förstörarens baksi da laget „0".

7 Störningsåtgård

Mark:

Sakerhetsdelen ar utrustad med beröringskydd. Dokument Förstöraren stängs av om man trycker på sakerhetsdelen.

Pappersstopp

För mycket papper har matas in pa en gäng.

• Skärverket går bakat nagra sekunder och skjuter ut papperet.

Tryck vid behov på reverseringsknappen "R"for att ta bort pappersstapeln.

• Halvera den immatande mängden.
• Fortsatt att mata in papper.

Mark:

Om en stor del av pappersstapeln redan har matats in nar blockeringen intraff ar kan man trycka pa reversederingsknappen "R" langre aan 3 sekunder. Då går skärverket framåtigen och forstör resten av papperet.

Papperbehällaren full

Kontrollera regelbundet nivån i behällaren.

OBSERVERA Tom genast pappersbehällaren när den ar full. Annars kan skärverket utsattas for Funktionstörningar när du fortssätter att mata in papper.

På höljets överdel fi nns det en greppfördjup-ning som gör det lättare att lyfta upp skärhu-vudet frän behällaren.

Vid andra störningar: kontrollera om skärhuvudet sitter rätt på behällaren innan du kontaktar vår kundservice. Om motorn har überbelastats: låt dokument Förstöraren svalna ca 45 - 60 minutes innan den startasigen.

8 Rengöring och unterhäll

WARNING

Farlig natspanning!

Felaktig användning av maskinen kan ge elektriska stötar.

Stäng av dokumentforstöraren och dra ut natkontakten innan du ställer dokumentforstöraren pa en ny plats eller rengör den.

Servicearbeten som innefattar att huskapor avlagsnas fär endast utforas av HSM:s kundservice och av servicetekniker fran vara partners. Kundtjanstadresser, se sidan 140.

Rengör dokument Förstöraren endast med en mjuk trasa och milt säpvatten. Det fär inte komma in vatten i apparaten.

Endast partiklar: Smorj skarverket med olja om skarkapaciteten minskar, vid oljud, aller after varje tomning av behalla

ren. Använd endast HSM specialolja für knivblock:

Spruta specialoljan over hela knivaxlarnas bredd; spruta genom pappersoppeningen.
Aktivera automatisk start-stopp och lat skärverket gå utan att mata in papper.

Pappersdamm och partiklar lossnar.

9 Avfallshantering / Återvinning

Uttjänade elektriska och elektroniska apparater innehäller ofta, forutom vardefullt material, skadliga amnen som var nödvändiga for apparatens Funktion och sakerhet. Felaktig hantering och felaktigt

omhändertagande kan leda till risker for

miljö och hälsa. Slang inte uttjanade apparater i soporna. Folj gällande bestammelser och använd insamlingsställena für atervinning av elektroniska och elektriska apparater. Ta även hand om forpackningsmaterialet på att miljövänligt sätt.

10 Tekniska data

Fördelningssätt Strimlor Partiklar
Skärstorlek (mm) 3,9 4 x 25
Säkerhetsnivå DIN 66399 P-2, T-2, E-2 P-4, T-4, E-3, F-1
Skärkapacitet* (ark), DIN A4 70 g/m 280 2	12 - 14	6 - 7
	10 - 12 g/m	5 - 6
Vikt 4,0 kg 4,5 kg
Effektbehov vid max. arkantal	160 W (EU) / 145 W (US)
Emissionsljudtrycksnivå (tomgang / last)	55-60 dB(A) / 60-65 dB(A)	55-60 dB(A) / 65-70 dB(A)
Inmatningsbredd	225 mm
Skärhastighet	44 mm/s
Anslutting	220-240 V / 50/60 Hz110-130 V / 60 Hz
Energiförbrukning i standby-läge	< 2 Wh
Drifttid	upp till 15 min
Omgivningsförhällande für drift:
Temperatur	-10°C till +25°Cmax. 90%, ej kondenserande
Relative luftfuktighet	max. 2000 m
Höjd over havet
Mätt B x D x H (mm)	366 x 258 x 405
Behällarens volym	20 l
A-vögåd ljudeffektnivå (LWAd på tomgang)	65,9 dB

• Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på langden, som kan skäras sönder under en omgang. Upp-gifternba baseras på användning av att nytt och oljat skärverk och en kall motor vid en spanning på 230 V / 50 Hz resp. 120 V / 60 Hz. En svagare natspänning eller en annan nätfrekvens än den som anges, kan medfora att ett färre antal ark kan skäras sönder och att maskinen ger upphov till mer buller. Beroende på papperets struktur och eigenskap per samt vilken typ av inmatning som används, kan antelet ark som skärs sönder under en omgang variera.

Dokumentfürstöraren uppfyller den Europeiska unionens gällande harmoniseringslagstiftning:

Lagspanningsdirektiv 2014/35/EU
EMC-direktivet 2014/30/EU
RoHS-direktiv 2011/65/EU

EU-deklaration om overensstammelse kan bestallas hos tilverkaren.

Slå på makuleringsmaskinen

• Sett nettbryteren på baksiden av makuleringsmaskinen på "I".

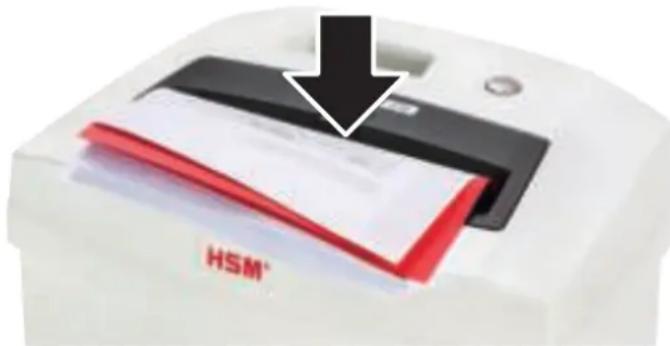

Makulere papir

• Tilfor papirenemidtipapirspalten.Startstopp-automatikken slar paskjaereapparatet automatisk.
  Ca. 3 s etter at papirtilforselsapningen er fri, kobles makuleringsmaskinen automatiskut igjen og er klar til bruk.

Makulere kreditt- og kundekort

Slå av makuleringsmaskinen

• Sett nettbryteren på baksiden av makuleringsmaskinen på "0".

7 Feilretting

Merk:

Sikkerhetselementet er utstyrt med en berø-ringsbeskyttelse. Makuleringsmaskinen kobles ut när du trykker på sikkerhetselementet.

Papirtilstopping

Du har fort inn for mye papir pa en gang.
