Securio C14 - Makulator HSM - Gratis bruksanvisning og manual

Produkttype	Dokumentmakulator
Merke	HSM
Modell	Securio C14
Kuttetype	Stripkutt (3,9 mm) eller partikkelkutt (4 x 25 mm) avhengig av versjon
Sikkerhetsgrad DIN 66399	P-2, T-2, E-2 (strip) ; P-4, T-4, E-3, F-1 (partikler)
Kuttekapasitet (70 g/m²)	12-14 ark (strip) ; 6-7 ark (partikler)
Inntaksbredde	225 mm
Kuttehastighet	44 mm/s
Samlevolum	20 liter
Mål (L x B x H)	366 x 258 x 405 mm
Vekt	4,0 kg (strip) / 4,5 kg (partikler)
Strømforsyning	220-240 V / 50/60 Hz eller 110-130 V / 60 Hz
Effektforbruk	160 W (EU) / 145 W (US)
Strømforbruk i standby	< 2 Wh
Støynivå (tomgang / under belastning)	55-60 dB(A) / 60-65 dB(A) (strip) ; 55-60 dB(A) / 65-70 dB(A) (partikler)
Kontinuerlig driftstid	Opptil 15 minutter
Brukstemperatur	-10°C til +25°C
Maks. relativ fuktighet	90 % uten kondensering
Sikkerhetsfunksjoner	Automatisk stopp, kontaktbeskyttelse, returknapp, termisk utløser
Vedlikehold	Regelmessig oljing med HSM spesialolje ; rengjøring med myk klut og såpevann
Garanti	3 års garanti på enheten, livstidsgaranti på kuttevalser (HSM Lifetime Warranty)
Reservedeler	Tilgjengelige i inntil 10 år etter produksjonsslutt

Ofte stilte spørsmål - Securio C14 HSM

Kan jeg makulere stifter og binders med Securio C14?

Ja, det robuste kuttesystemet tåler stifter og binders. Du kan la dem sitte på dokumentene.

Hvordan rengjør jeg min HSM Securio C14 makulator?

Slå av og trekk ut støpselet. Rengjør utsiden med en myk klut og en ikke-etende såpeløsning. Ikke la vann trenge inn i enheten.

Hva gjør jeg ved papirstopp?

Makulatoren reverserer automatisk kutningen. Trykk om nødvendig på returknappen « R » for å fjerne bunken. Del deretter bunken i to og sett arkene inn ett om gangen.

Hvor ofte må jeg olje kuttevalsene?

Olje kutteenheten ved redusert ytelse, unormale lyder eller hver gang du tømmer samleboksen. Bruk kun HSM spesialolje.

Hvilke materialer kan jeg makulere?

Makulatoren er designet for papir, kredittkort og lojalitetskort. Den aksepterer også stifter og binders. Ikke makuler hard plast, CD-er eller brennbare materialer.

Hvordan tømmer jeg samleboksen?

Løft kuttehodet ved hjelp av håndtaket støpt i huset og tøm kurven. Ikke trykk partiklene sammen for å unngå funksjonsfeil.

Hva gjør jeg hvis makulatoren ikke starter?

Kontroller at kuttehodet er riktig plassert på samleboksen. Sørg for at enheten er koblet til og at hovedbryteren står på « I ». Hvis motoren har overopphetet, la den avkjøles i 45–60 minutter.

Hva er maksimalt antall ark som kan mates om gangen?

For 70 g/m² papir: 12–14 ark ved stripkutt, 6–7 ark ved partikkelkutt. For 80 g/m²: henholdsvis 10–12 og 5–6 ark.

Er makulatoren trygg for barn?

Maskinen skal ikke brukes av barn under 14 år. Hold tilsyn med barn for å forhindre at de leker med enheten. La aldri makulatoren stå på uten tilsyn.

Hvor kan jeg finne reservedeler til Securio C14?

HSM garanterer tilgjengelighet av reservedeler i inntil 10 år etter produksjonsslutt. Kontakt HSM kundeservice eller en autorisert forhandler.

BRUKSANVISNING Securio C14 HSM

Fare for born og andre personer!

2 Anvendelse i overensstemmelse med formålet, garanti

• Før kortene ind i tilforselsabningen, sö start-stop-automatikken kan registrere dem. Vis hensyn til miljøet, og bortskaf de forskeilige materialer separat.

Frakobling af makulatoren

• Netafryderen på bagsiden af makuleringsmaskinen stilles på „0".

7 Udbedring af fejl

Bemerk:

8 Rengaring og vedligeholdelse

ADVARSEL

Farlig netspænding!

Forkert omgang med

Risk for brännskador!

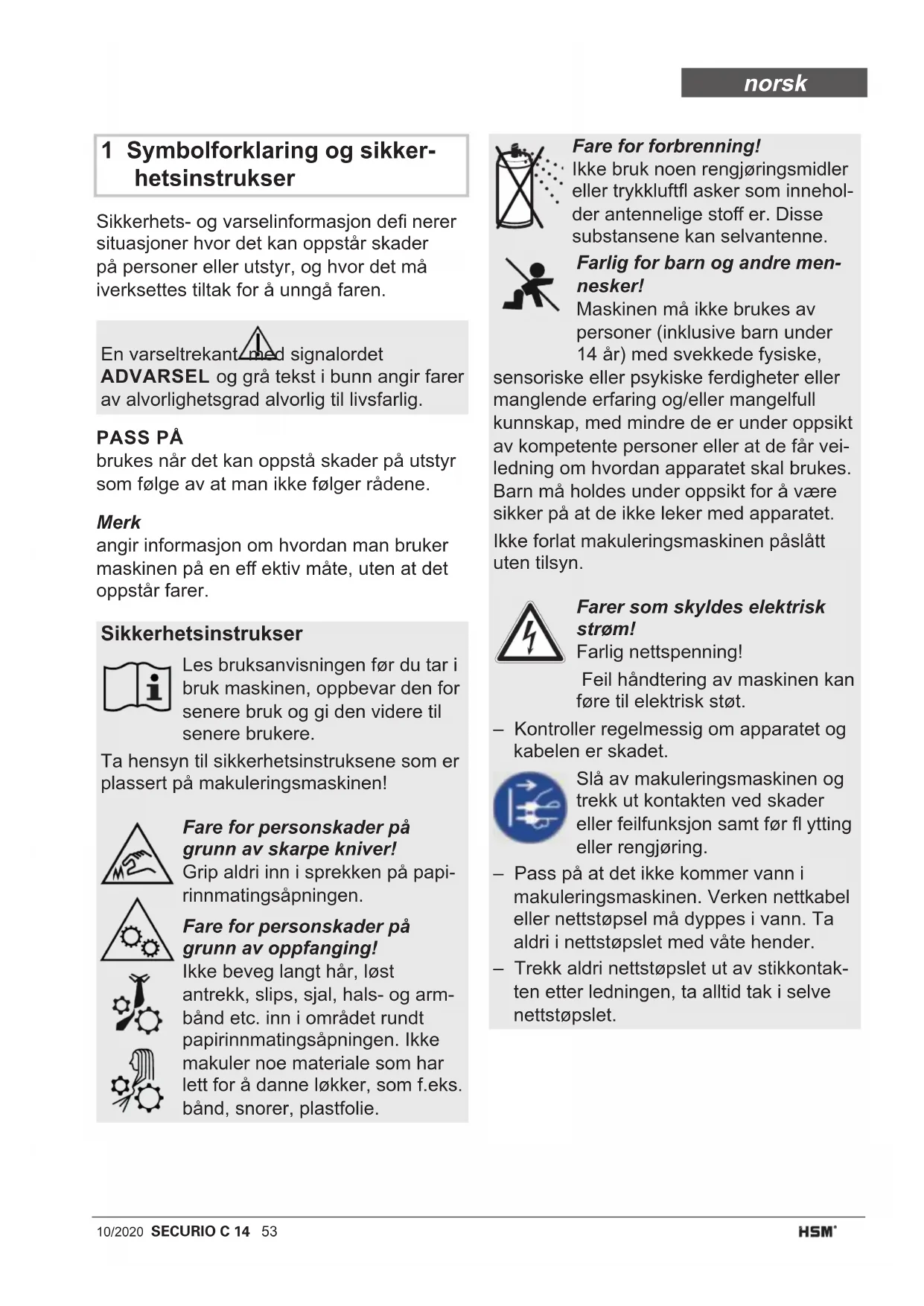

Sikkerhets- og varselinformasjon defi nerer situasjoner hvor det kan oppstar skader på personer eller utstyr, og hvor det ma iverksettes tiltak for a unnga faren.

En varseltrekant med signalordet
ADVARSEL og grå tekst i cunning angir farer
av alvorlighetsgrad alvorlig til livsfarlig.

PASS PÅ

brukes nár det kan oppsta skader på utstyr som følge av at man ikke følger rådene.

Merk

angir informasjon om hvordan man bruker maskinen på en eff ektiv mæte, uten at det oppstår farer.

Sikkerhetsinstrukser

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til senere brukere.

Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

Fare for personskader på grunn av skarpe kniver!

Grip aldri inn i sprekken pa papi-rinnmatingsapningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hare, lost antrekk, slips, sjal, hals- og armband etc. inn i omradyet rundt papirinnmatingsapningen. Ikke makuler noe materiale som harlett for a danne lokker, som f.eks. band, snorer, plastfolie.

Ikke bruk noen rengjøringsmidler
eller trykkuftfl asker som inneholder antennelige stoff er. Disse
substansene kan selvantenne.

Farlig for barn og andre mennesker!

Maskinen må ikke brukes av personer (inklusive barn under 14år) med svekkede fysiske,

sensoriske eller psykiske fertigheter eller manglende erfaring og/eller mangelfull kunnskap, medindre de er under oppsvikt av kompetente personer uller at de far veiledning om hvordan apparatet skal brukes. Barn ma holds under oppsvikt for a vare sikker paa at de ikke leker med apparatet. Ikke forlat makuleringsmaskinen paslatt uten tilsyn.

Farer som skyldes elektrisk strom!

Farlig nettspenning!

Feil handtering av maskinen kan fore til elektrisk støt.

Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feilfunksjon samt før flytting erler rengjøring.

Pass på at det ikke kommer vann i makuleringsmaskinen. Verken nettkabel aller nettstøpsel ma dysppes i vann. Ta aldri i nettstøpslet med våte hender.

• Trekk aldri nettstøpslet ut av stikkontakten etter ledningen, ta alltid tak i delve nettstøpslet.

2 Tiltenkt bruk, garanti

Se etter på typeskiltet på baksiden av huso-verbelden, hvilken nettspenning din makulator er beregnet for. Følg de aktuelle punktene i bruksanvisningen.

Makulatoren skal brukes til destruksjon av papir og kunde- og kredittkort. Det robuste skjareapparatet er ufolsomt overfor stifter og binderser.

Garantitiden for makuleringsmaskinen er pa 3 ar. For skjæreakslene av herdet ståg gir vi en garanti for hele levetiden til makuleringsmaskinen (HSM Lifetime Warranty). Slitasje, skader på grunn av utilsiktet bruk samt ingrep fra tredje part omfattes ikke av garantien.

HMS garanter levering av réserveder i 10 ar etter at produitsjonen av denne modellen opphrer.

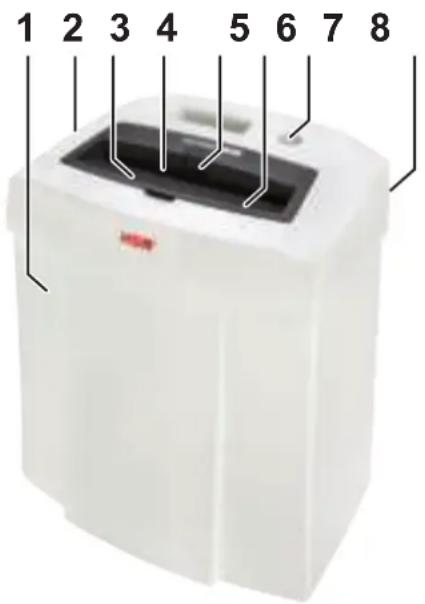

3 Oversikt

1 Beholder for makuleringsmasse
2 Skjaerehode
3 Sikkherhetsinstrukser
4 Innmatingsspalte for papir og kundeog kredittkort
5 Start-stopp-automatikk
6 Sikkerhetselement
7 Reverseringsknapp R: revers
8 Typeskilt

4 Leveringsomfang

• Makuleringsmaskin pakket i esken
  Strömkabel
  1 fl aske skjareblokk-spesialolje (50 ml) for apparater med partikkelsenitt
• Bruksanvisning

Tilbehør

• Skjareblokk-spesialolje (250 ml) best.nr. 1.235.997.403

Adresser til kundeservice se side 140.

5 Igangsetting

ADVARSEL

Farlig nettspenning!

Feil handtering av mas

• Bruk apparatet kun innendørs og pa et tørsted. Det mä aldri brukes i vätrom elleregnvær.
• Hold apparatuset, nettstøpslet og nettkabelen unna øpen flamme og varme flater. Ventilasjonsapningene ma vare fri og befinnse seg min. 5 cm. fra vegg eller møbler.
• Forsikre deg om at nettstøpselet erlett tilgengelig.
• Kontroller at spenning og frekvens på ditt strømnett stemmer overens med spesifi kasjonene på merkeskiltet før du setter i nettstøpselet.

Koble den vedlagte nettkabelen til pa baksiden av makuleringsmaskinen og plugg stopslet inn i en forskriftsmessig installer stikkontakt.

6 Betjening

• Før kortene inn i innmatingsspalten sik at de kan detekteres av start-stopp automatikken.

Ta hensyn til miljøet og kast de ulike materialene separat.

• Skjareapparatet gár bakover i noen sek-under og skyver ut papiret.

Trykk eventuelt pa Reverseringsknappen "R" for a ta ut papirbunken.

• Halver papirbunken.
• Før inn arkene etter hverandre.

Merk:

Hvis papirbunken for en stor del ble trukket inn inntil blokkeringen, kan du ogsa trykke Reverseringsknappen "R" longer enn 3 s. Da gär skjæreapparatet framover igjen og makulerer resten av papiret.

Beholderen for makuleringsmasse full

Kontroller med jovne mellomrom hvor mye makuleringsmasse det er i beholderen.

PASS PÅ Tøm den fuller beholderen for makuleringsmasse omgående, feilfunksjoner på skjæreapparatet kan oppsta ved gjentatt etterpressing.

I kapslingsverdelen er det en grepfordypning som gjør det lettere Å lofte kuttehedet fra makuleringsmassebeholderen.

Ved andre feil mä du kontrollere om skjærehodet er satt riktig pā beholderen for makuleringsmasse fṛ du kontakter var kunde-service. Hvis motoren ble overbelastet, mā du la makuleringsmaskinen kjole seg ned i ca. 45 – 60 min. fṛ du slār den pa nytt.

8 Renhold og stell

ADVARSEL

Farlig nettspenning!
Feil handtering av mas

Slå av makuleringsmaskinen og tekk ut nettstøpselet før man flytter eller rengjør maskinen.

Servicearbeider som innebærer at man må fjerne kapslingsdeks-lene, mA kun utfores av HMS-kundeservice og service-teknikere fra vare avtalepartnere. Adresser til kundeservice se side 140.

Rengjøring av makuleringsmaskinen mæ bare utføres med en myk klut og en mild sapeløsning. Samtidig mæ det ikke kommt vann i apparatet.

Bare ved partikkelskjæring:

Olje skjareeapparatet hvis skjareeff ekten blir redu-sert, ved stoyutvikling

eller haver gang makuleringsbeholderen tommes. Bruk kun skjareblokk-spesialolje fra HSM til dette:

• Sprøyt spesialoljen gjennom papirinnmattingen i hele sin bredde pa skjæreaks-lene.
• Trykk på start-stopp-automatikken, og la skjæreapparatet gå uten tilførsl av papir.

  Papirstov og partikler løsner.

9 Deponering / resirkulering

Gamle elektriske og elektroniske apparater inneholder mange ganger materialer som fremdeles er verdifulle, men ogsa skadelige stoff er, som var ndvendige for funksjonen og sikkereheten. Ved

feil deponering eller handtering kan disse stoff ene vare helsefarlige aller farlige for

miljoet. Gamle apparater ma aldri kastes i det vanlige husholdningsavfallet. Folog gjeldende forskrifter og benytt oppsamlingssteder for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Emballasjematerialet leveres ogsa inn for miljorkrigtig deponering.

10 Tekniske data

Skjæremåte Strimmelskjæring Partikkelskjæring
Skjærestørrelse (mm) 3,9 4 x 25
Sikkerhetsnivå DIN 66399 P-2, T-2, E-2 P-4, T-4, E-3, F-1
Skjæreeff ekt* (blad) DIN A4 70 g/m280 g/m2	12 - 14	6 - 7
	10 - 12	5 - 6
Vekt	4,0 kg	4,5 kg
Effekt ved maks. antall ark	160 W (EU) / 145 W (US)
Lydtrykknivå (tomgang / under last)	55-60 dB(A) / 60-65 dB(A)	55-60 dB(A) / 65-70 dB(A)
Arbeidsbredde	225 mm
Skjærehastighet	44 mm/s
Tilkobling	220-240 V / 50/60 Hz110-130 V / 60 Hz
Energiforbruk i standby-modus	< 2 Wh
Driftstid	opptil 15 min
Krav til omgivelsene under drift:
Temperatur	-10°C til +25°C
relativ luftfuktighet	maks. 90%,/DDensenende
Høyde over havet	maks. 2.000 m
Dimensjoner B x D x H (mm)	366 x 258 x 405
Oppsamlingsbeholderens volum	20 l
Støynivå A (LWAd på tomgang)	65,9 dB

• Maks. antall ark (DIN A4, 70 g/m² aller 80 g/m²), matet inn på langs, som kan makuleres ién gjennomgang. Ytelsesdataene er basert på et nytt, oljet skjæreapparat og kald motor, og en spunning på 230 V / 50 Hz eller 120 V / 60 Hz. En svakere nettspenning eller en annen nettfrekvens enn de nevnte kan före til mindre arkytelse aller mer støy. Avhengig av papirets struktur og egenskaper, og av type mating, kan arkytelsen avvike.

Makuleringsmaskinen oppfyller gjeldende harmoniseringsforskrifter i EU:

Lavspenningsdirektiv 2014/35/EU
EMC-directiv 2014/30/EU
RoHS-direktiv 2011/65/EU

EU-samsvarserklageringen kan fas hos produsenten.
