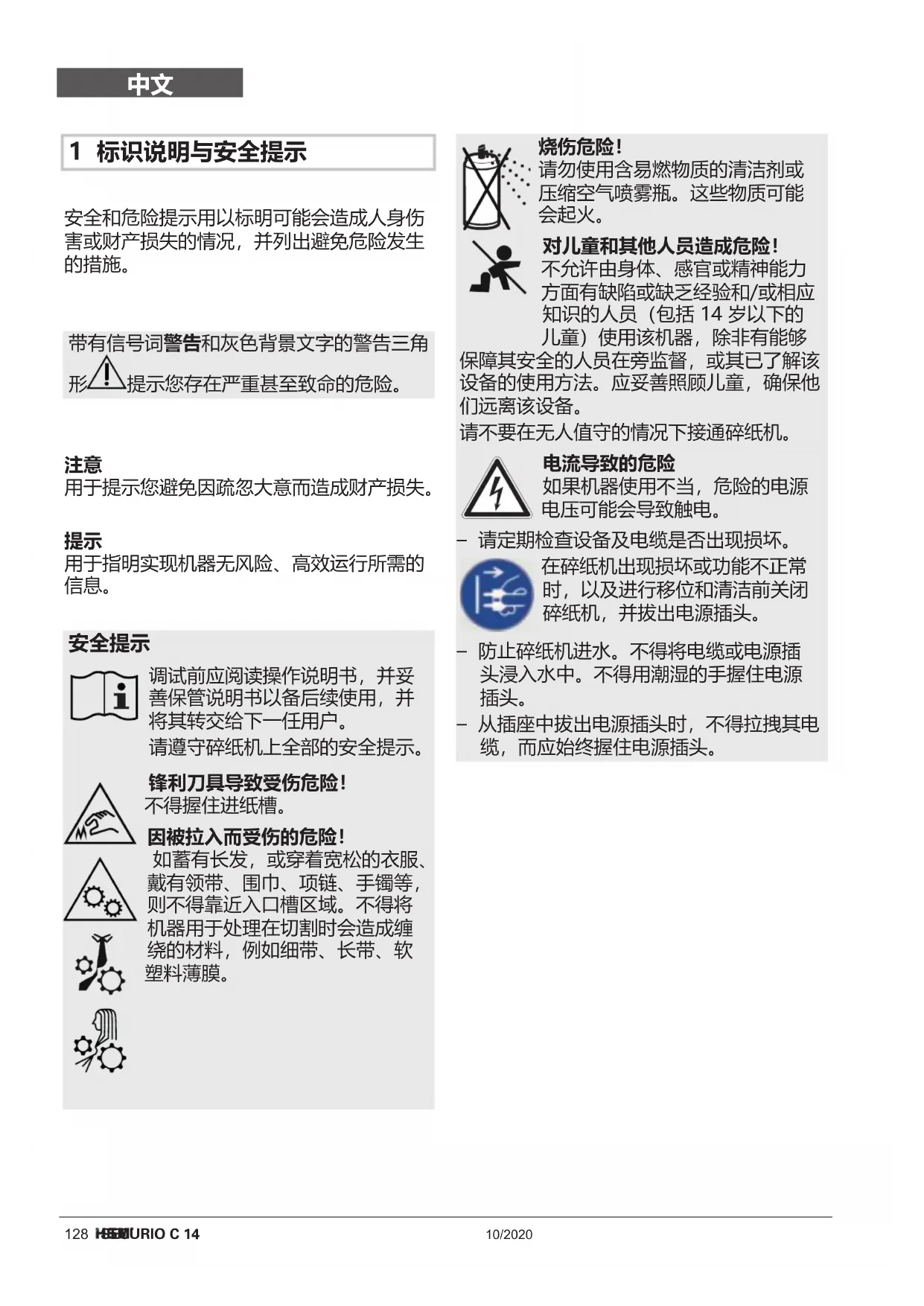

Notice HSM Securio C14 - page 128
128 / 140
请选择您的语言并填写邮箱：我们将为您发送专门翻译的版本。
产品类型 文档碎纸机
品牌 HSM
型号 Securio C14
切割类型 条状切割（3.9毫米）或颗粒切割（4 x 25毫米），具体视版本而定
安全等级DIN 66399 P-2, T-2, E-2（条状）；P-4, T-4, E-3, F-1（颗粒）
切割能力（70克/平方米） 12-14张（条状）；6-7张（颗粒）
进纸宽度 225毫米
切割速度 44毫米/秒
收集箱容量 20升
尺寸（长x宽x高） 366 x 258 x 405毫米
重量 4.0千克（条状）/ 4.5千克（颗粒）
电源 220-240伏/50/60赫兹或110-130伏/60赫兹
功耗 160瓦（欧标）/ 145瓦（美标）
待机功耗 < 2瓦时
噪音水平（空载/负载） 55-60分贝(A)/60-65分贝(A)（条状）；55-60分贝(A)/65-70分贝(A)（颗粒）
连续工作时间 最长15分钟
使用温度 -10°C至+25°C
最大相对湿度 90%，无冷凝
安全功能 自动停止、接触保护、倒退按钮、热断路器
维护 定期使用HSM专用油润滑；用软布和肥皂水清洁
保修 整机3年保修，切割滚筒终身保修（HSM终身保修）
备件 生产结束后10年内可用

常见问题 - Securio C14 HSM

我能用Securio C14销毁订书钉和回形针吗？
可以，坚固的切割机构可以处理订书钉和回形针。您可以将其留在文件上。
如何清洁我的HSM Securio C14碎纸机？
关闭设备并拔掉电源。用软布和非腐蚀性肥皂水清洁外部。不要让水进入内部。
遇到卡纸怎么办？
碎纸机会自动反转切割方向。如有必要，按下倒退按钮「R」取出纸堆。然后将纸堆分成两半，逐张插入。
我应该多久给切割滚筒上油？
在性能下降、出现异常噪音或每次清空收集箱时给切割装置上油。仅使用HSM专用油。
我可以销毁哪些材料？
碎纸机适用于纸张、信用卡和会员卡。也接受订书钉和回形针。请勿销毁硬塑料、CD或易燃材料。
如何清空收集箱？
通过壳体上的手柄抬起切割头，清空垃圾桶。不要压实碎屑，以免造成故障。
如果碎纸机无法启动怎么办？
检查切割头是否正确放置在收集箱上。确保设备已插入电源且主开关处于「I」位置。如果电机过热，请冷却45至60分钟。
一次最多可放入多少张纸？
对于70克/平方米的纸张：条状切割12-14张，颗粒切割6-7张。对于80克/平方米：分别为10-12张和5-6张。
碎纸机对儿童安全吗？
机器不得由14岁以下儿童使用。请监督儿童，防止他们玩耍设备。切勿在无人看管时让碎纸机处于开启状态。
在哪里可以找到Securio C14的备件？
HSM保证在生产结束后10年内提供备件。请联系HSM客户服务或授权经销商。

用户关于以下问题的提问 Securio C14 HSM

0 问题 关于此设备。回答您知道的问题或提出自己的问题。

提出关于此设备的新问题

电子邮件保持私密：仅用于在有人回复您的问题时通知您。

还没有问题。成为第一个提问的人。

下载您的设备说明 碎纸机 免费PDF格式！查找您的手册 Securio C14 - HSM 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Securio C14 品牌 HSM.

用户手册 Securio C14 HSM

安全和危险提示用以标明可能会造成人身伤害或财产损失的情况，并列出避免危险发生的措施。

带有信号词警告和灰色背景文字的警告三角形提示您存在严重甚至致命的危险。

注意

用于提示您避免因疏忽大意而造成财产损失。

提示

用于指明实现机器无风险、高效运行所需的信息。

安全提示

HSM Securio C14 - 安全提示 - 1

调试前应阅读操作说明书，并妥善保管说明书以备后续使用，并将其转交给下一任用户。

请遵守碎纸机上全部的安全提示。

HSM Securio C14 - 安全提示 - 2

锋利刀具导致受伤危险！

不得握住进纸槽。

HSM Securio C14 - 锋利刀具导致受伤危险！ - 1

因被拉入而受伤的危险！

如蓄有长发，或穿着宽松的衣服戴有领带、围巾、项链、手镯等，则不得靠近入口槽区域。不得将机器用于处理在切割时会造成缠绕的材料，例如细带、长带、软塑料薄膜。

HSM Securio C14 - 因被拉入而受伤的危险！ - 1

HSM Securio C14 - 因被拉入而受伤的危险！ - 2

HSM Securio C14 - 因被拉入而受伤的危险！ - 3

烧伤危险！

请勿使用含易燃物质的清洁剂或压缩空气喷雾瓶。这些物质可能会起火。

对儿童和其他人员造成危险！

不允许由身体、感官或精神能力方面有缺陷或缺乏经验和/或相应知识的人员（包括14岁以下的儿童）使用该机器，除非有能够

保障其安全的人员在旁监督，或其已了解该设备的使用方法。应妥善照顾儿童，确保他们远离该设备。

请不要在无人值守的情况下接通碎纸机。

HSM Securio C14 - 对儿童和其他人员造成危险！ - 1

电流导致的危险

如果机器使用不当，危险的电源电压可能会导致触电。

  • 请定期检查设备及电缆是否出现损坏。

HSM Securio C14 - 电流导致的危险 - 1

在碎纸机出现损坏或功能不正常时，以及进行移位和清洁前关闭碎纸机，并拔出电源插头。

  • 防止碎纸机进水。不得将电缆或电源插头浸入水中。不得用潮湿的手握住电源插头。
  • 从插座中拔出电源插头时，不得拉拽其电缆，而应始终握住电源插头。

2 按照规定使用，质保

查看外壳上部背面的铭牌，了解碎纸机所适用的电源电压。请注意操作说明书中的相关要点。

此碎纸机用于粉碎纸张以及借记卡和信用卡。坚固的切割装置可轻松切碎订书钉和回形针。

此碎纸机的质保期限为三年。硬化钢切割轴的质保在碎纸机的整个使用寿命范围内均有效（HSM终身保修）。由于使用不当和第三方干预造成的磨损和损坏不在质保范围内，也不在保修范围内。

HSM承诺，在该型号产品停产10年内均可提供HSM备件。

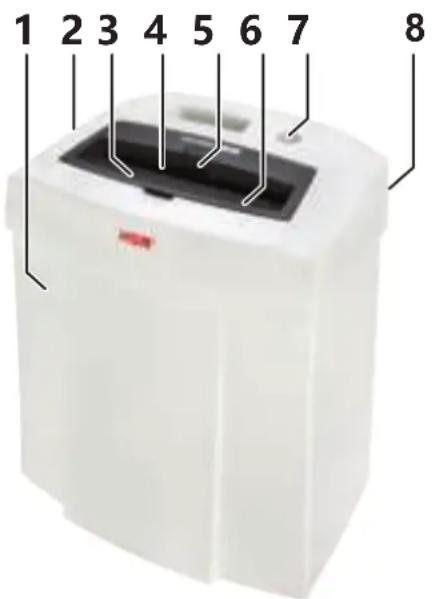

3 概览

HSM Securio C14 - 概览 - 1

1 碎纸容器
2 切割头
3 安全提示
4 纸张和借记卡/信用卡的入口槽
5 自动启停装置
6 安全元件
7回退键R：返回
8 铭牌

4 供货范围

  • 包装在纸箱中的碎纸机
  • 电源线
  • 1 瓶切割模块专用油 (50 ml)，用于进行颗粒式切割的设备
    操作说明书

附件

  • 切割模块专用油 (250 ml)
    订货号 1.235.997.403

客户服务部门的地址请见第140页。

5 调试

HSM Securio C14 - 调试 - 1

警告

危险的电源电压！

如果机器使用不当，

HSM Securio C14 - 危险的电源电压！ - 1

可能会导致触电。

  • 仅可在干燥的室内环境中使用碎纸机。请勿在湿度极高的房间中或雨中使用该设备。
  • 设备、电源插头和电缆应远离明火或高温表面。通风管必须保持畅通，并应与墙壁或家具保持至少 5cm 的距离。
  • 注意确保可以轻松操作到电源插头。

  • 在插入电源插头前，应检查您所使用电网的电压和频率是否与铭牌上的数据一致。

  • 将随附的电缆连接在碎纸机的背面，将电源插头插入按照规定安装的插座中。

6 操作

接通碎纸机

  • 将碎纸机背面的电源开关转到“1”位置。

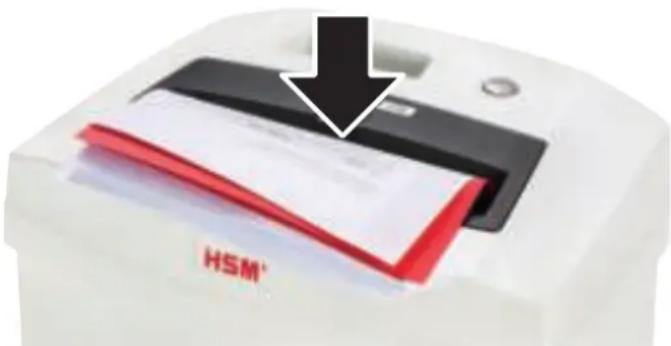

切碎纸张

HSM Securio C14 - 切碎纸张 - 1

  • 将纸张放入纸槽中间位置。自动启停装置自动接通切割装置。
    在完成纸张输送大约3秒后，碎纸机自动关闭。

切碎信用卡和借记卡

  • 将卡片放入入口槽，确保卡片能被自动启停装置抓取。 将已粉碎的材料与废纸分开进行废弃处理。

关闭碎纸机

  • 将碎纸机背面的电源开关转到“0”位置。

7 故障排除

提示：

安全元件配有接触保护装置。按下安全元件后，碎纸机就会停止。

卡纸

一次性送入的纸张过多。

  • 切割装置后退运行几秒钟并将纸张推出。

HSM Securio C14 - 一次性送入的纸张过多。 - 1

必要时按下回退键“R”，取出塞住的纸摞。

  • 将该摞纸分为两半。
  • 依次送入纸张。

提示：

如果在卡纸之前已经有大部分纸被送入，也可以按住回退键“R”3秒钟以上。这会使切割装置再次向前移动，并切碎剩余的纸张。

碎纸容器已满

定期检查碎纸容器的填充情况。

注意立即清空已装满的碎纸容器，因为多次反复按压会导致切割装置发生功能故障。

外壳上部嵌有一处手柄凹槽，方便您从碎纸容器中提起切割头。

如果出现其他故障，在通知我们的客服部门之前，请先检查是否已将切割头正确地安装在碎纸容器上。如果是电机过载，请先让碎纸机冷却45-60分钟，然后再重新将其投入运行。

8 清洁和维护

HSM Securio C14 - 清洁和维护 - 1

警告

危险的电源电压！

如果机器使用不当，

可能会导致触电。

HSM Securio C14 - 警告 - 1

在进行移位和清洁前关闭碎纸机，并拔出电源插头。

HSM Securio C14 - 警告 - 2

与拆除壳体盖板有关的服务工作只能由HSM客户服务部门和我们合作方的维修技术人员执行。客户服务部门的地址请见第140页。

只能使用软布和温和的肥皂水清洁碎纸机。应避免水渗入设备内部。

HSM Securio C14 - 警告 - 3

进行颗粒式切割时：如果切割性能下降，出现噪音，或者每次清空碎纸容器后，均需润滑切割装置。请仅使用HSM切割

模块专用油：

  • 将专用油通过进纸槽喷到整个切割轴上。
  • 操作自动启停装置，并在无纸张输送的情况下运行切割装置。
    清除纸屑和颗粒状物质。

9 废弃处理/回收

HSM Securio C14 - 废弃处理/回收 - 1

电气和电子废物通常仍含有许多有价值的材料，但有时也包含一些有害物质，这些物质对于实现其功能和安全性来说是必需的。如果进行了错误的废弃处理或处置，可能会

对人体健康和环境造成危害。切勿将旧设备丢弃在日常垃圾中。遵守现行的适用规定，并通过回收点对废旧的电气和电子设备进行回收利用。对于包装材料，也必须进行环保式的废弃处理。

10技术数据

切割方式 条状切割 颗粒式切割
切割宽度 (mm) 3.9 4 × 25
安全等级 DIN 66399 P-2、T-2、E-2 P-4、T-4、E-3、F-1
切割性能* (张), DIN A4 70 g/m 280 g/m12 - 1410 - 126 - 75 - 6
重量 4.0 kg 4.5 kg
最大张数时的功率160 W (EU) / 145 W (US)
声压级(空载/负载)55 - 60 dB(A) / 60 - 65 dB(A)55 - 60 dB(A) / 65 - 70 dB(A)
进纸宽度225 mm
切割速度44 mm/s
接口220 - 240 V / 50/60 Hz110 - 130 V / 60 Hz
待机模式下的能耗< 2 Wh
运行时间最长 15 分钟
运行时的环境条件:温度相对空气湿度海拔高度-10 °C 至 +25 °C最大 90 %,无冷凝最高 2000 m
尺寸宽 x 深 x 高 (mm)366 × 258 × 405
碎纸容器的容积20 l
A 计权声功率级(LW / Ad, 空载)65.9 dB
  • 可以一次性切割的最大纸张张数（DIN A4，70 g/m²或80 g/m²），纵向放入。给出的性能数据通过已上油的新切割装置和已冷却的电机确定，并参考230V/50 Hz或120V/60Hz的电压。较弱的电源电压或不同于指定频率的电源频率可能会导致纸张切割能力降低并增加运行噪音。根据纸张的表面粗糙程度和特性以及放入方式而定，纸张切割性能可能会有所不同。

HSM Securio C14 - 10技术数据 - 1

此碎纸机符合相关的欧盟统一规定：

  • 低电压指令2014/35/EU
    EMC指令2014/30/EU
    RoHS指令2011/65/EU

您可向制造商索取欧盟符合性声明。
