Termék típusa	Dokumentum aprító
Márka	HSM
Modell	Securio C14
Vágás típusa	Szalagos vágás (3,9 mm) vagy darabolós vágás (4 x 25 mm) verziótól függően
Biztonsági fokozat DIN 66399	P-2, T-2, E-2 (szalagos); P-4, T-4, E-3, F-1 (darabolós)
Vágási kapacitás (70 g/m²)	12-14 lap (szalagos); 6-7 lap (darabolós)
Bevezető nyílás szélessége	225 mm
Vágási sebesség	44 mm/s
Gyűjtőtérfogat	20 liter
Méretek (H x Sz x M)	366 x 258 x 405 mm
Tömeg	4,0 kg (szalagos) / 4,5 kg (darabolós)
Tápfeszültség	220-240 V / 50/60 Hz vagy 110-130 V / 60 Hz
Teljesítményfelvétel	160 W (EU) / 145 W (US)
Készenléti fogyasztás	< 2 Wh
Zajszint (üresen / terhelés alatt)	55-60 dB(A) / 60-65 dB(A) (szalagos); 55-60 dB(A) / 65-70 dB(A) (darabolós)
Folyamatos üzemidő	Akár 15 perc
Üzemi hőmérséklet	-10°C és +25°C között
Relatív páratartalom max.	90 % kondenzáció nélkül
Biztonsági funkciók	Automatikus leállás, érintésvédelem, visszafordító gomb, hőkapcsoló
Karbantartás	Rendszeres olajozás HSM speciális olajjal; tisztítás puha ruhával és szappanos oldattal
Garancia	3 év a készülékre, élettartam garancia a vágóhengerekre (HSM Lifetime Warranty)
Pótalkatrészek	A gyártás befejezésétől számított 10 évig elérhetők

Gyakran ismételt kérdések - Securio C14 HSM

Megsemmisíthetek kapcsokat és gemkapcsokat a Securio C14-gyel?

Igen, a robusztus vágómechanizmus ellenáll a kapcsoknak és a gemkapcsoknak. Nyugodtan hagyhatja őket a dokumentumokon.

Hogyan tisztítsam meg a HSM Securio C14 aprítómat?

Kapcsolja ki és húzza ki a készüléket. Tisztítsa meg a külső részt puha ruhával és nem maró hatású szappanos oldattal. Ne engedjen vizet a belsejébe.

Mit tegyek papírelakadás esetén?

Az aprító automatikusan megfordítja a vágás irányát. Ha szükséges, nyomja meg a visszafordító „R” gombot a köteg eltávolításához. Ezután ossza ketté a köteget, és egyesével helyezze be a lapokat.

Milyen gyakran kell olajoznom a vágóhengereket?

Olajozza meg a vágóegységet teljesítménycsökkenés, szokatlan zajok esetén, vagy minden alkalommal, amikor üríti a gyűjtőt. Csak HSM speciális olajat használjon.

Milyen anyagokat semmisíthetek meg?

Az aprító papír, hitelkártyák és hűségkártyák megsemmisítésére készült. Kapcsokat és gemkapcsokat is elfogad. Ne semmisítsen meg kemény műanyagokat, CD-ket vagy gyúlékony anyagokat.

Hogyan ürítsem a gyűjtőt?

Emelje fel a vágófejet a házba öntött fogantyú segítségével, és ürítse ki a kosarat. Ne tömörítse a részecskéket a meghibásodás elkerülése érdekében.

Mit tegyek, ha az aprító nem indul?

Ellenőrizze, hogy a vágófej megfelelően van-e a gyűjtőn. Győződjön meg arról, hogy a készülék be van dugva és a főkapcsoló „I” állásban van. Ha a motor túlmelegedett, hagyja hűlni 45-60 percig.

Mennyi a maximális lapmennyiség, amit egyszerre be lehet helyezni?

70 g/m²-es papír esetén: 12-14 lap szalagos vágásban, 6-7 lap darabolós vágásban. 80 g/m²-es papír esetén: 10-12, illetve 5-6 lap.

Biztonságos az aprító gyermekek számára?

A gépet 14 év alatti gyermekek nem használhatják. Felügyelje a gyermekeket, hogy ne játsszanak a készülékkel. Soha ne hagyja az aprítót bekapcsolva felügyelet nélkül.

Hol találok pótalkatrészeket a Securio C14-hez?

A HSM garantálja a pótalkatrészek elérhetőségét a gyártás befejezésétől számított 10 évig. Vegye fel a kapcsolatot a HSM ügyfélszolgálatával vagy egy hivatalos viszonteladóval.

HASZNÁLATI ÚTMUTATÓ Securio C14 HSM

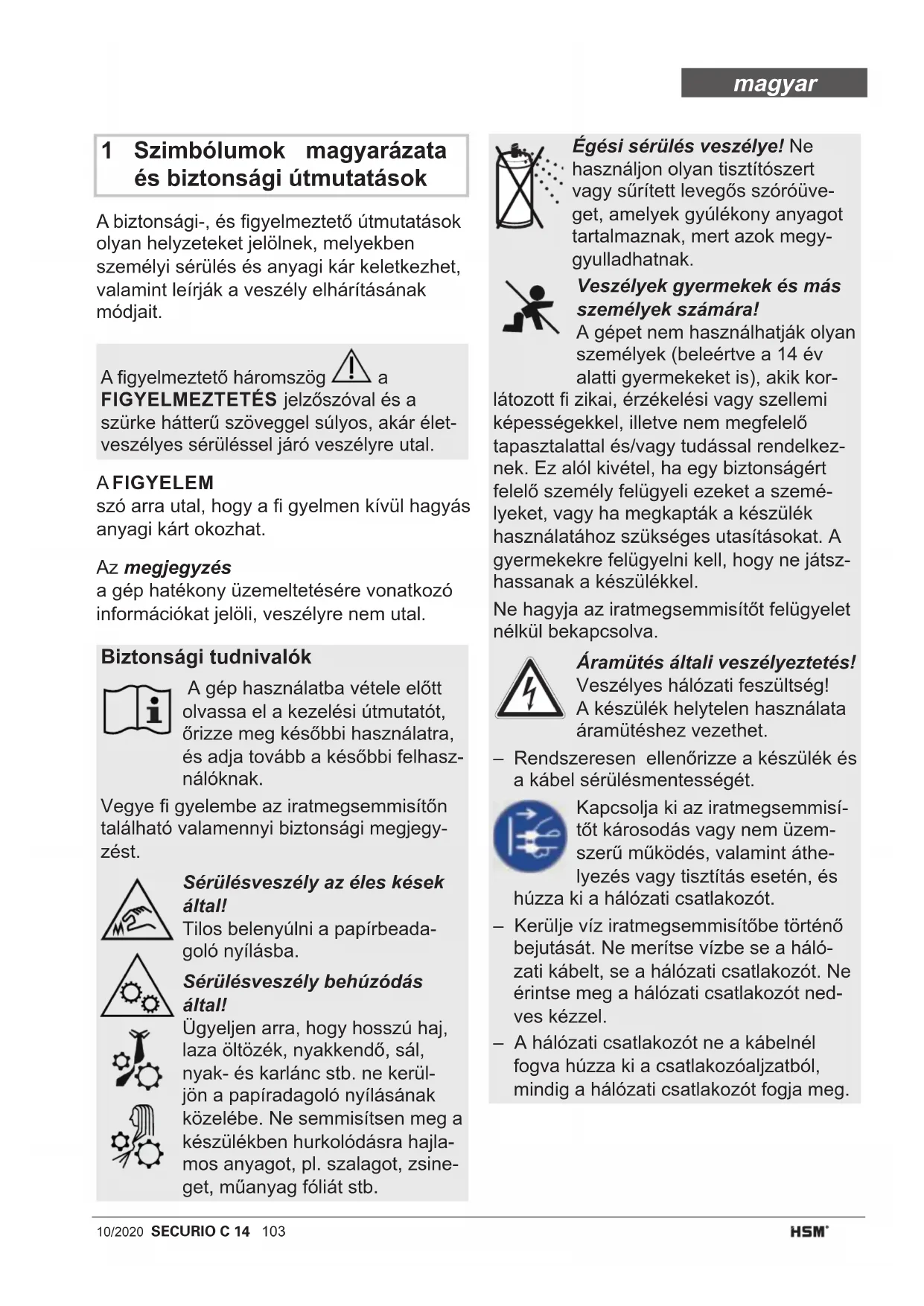

1 Szimbólumok magyarázata ésbiztonsági utmutatások

Abiztonsagi-, es figyelmeztetó utmutatasok olyan helyzeteket jelönek, melyekben szemelyi sérulés es anyagi kár keletkezhet, valamint leirjak a veszély elharitásanak modjait.

A figyelmeztetó haromszog a FIGYELMEZTETES jelzoszóval es a szürke hatteru szoveggel sulyos, akár elet-veszélyes seruléssel jró veszélyre utal.

AFIGYELEM

szóarra utal, hogya fi gyelmen kivul hagyas anyagi kart okozhat.

Az megegyzés

a gép hatékony üzemeltetésere vonatkozó informaciókat jalöli, veszélyre nem utal.

Biztonsági tudnivalók

A gép hasznalatba vetele elott olvassa el a kezelési utmutatot, orizze meg késobbi hasznalatra, es adja tovabb a késobbi felhasznaloknak.

Vegye fi gyelembe az iratmegmisitón talalható valamennyi biztonsági megjegyzest.

Sérulésveszély az éles kesek által!

Tilos belenyúnlí a papírbeada-goló nyilásba.

Sérulésveszély behuzódás által!

Ugyeljenarra, hogy hosszúhaj, laza öltözek, nyakkendó, sal, nyak-és karlanc stb. ne kerüljön a papiradagolnyilasanak kozelébe. Ne semmisitsen meg a keszülékben hurkolódásra Hajlamos anyagot, pl. szalagot, zsineget, muanyag foliat stb.

Egési sérulés veszélye! Ne hasznaljon oyan tisztitószert vagy sürített levegos szróüveget, amelyek gyulékony anyagot tartalmaznak, mert azok meggyulladhatnak.

Veszélyek gyermekek és mas személyek szárára!

A gépet nem hasznalhatjak oylan személyek (beleertve a 14 évalatti gyermekeket is), akik kor

latozott fi zikai, erzekelési vagy szellemiképességekkel, illetve nem megfelelo tapasztalattal es/vagy tudással rendelkeznek. Ez aló kivétel, ha egyBiztonságert felelo személy felügyeli ezeket a személyeket, vagy ha megkapták a készülék hasznalatahoz szükséges utasításokat. A gyermekekre felügyelni kell, hogy ne jatsz-hassanak a készülékkel.

Ne hagyja az iratmegsemmisitot felugyelet nélkül bekapcsolva.

Áramütes altali veszelyeztétés!
Veszelyes halózati feszültseg!
A készülék helytelen használata
áramüteshez gezethet.

• Rendszeresen ellenőrizable a készülék és a kábel serülésmentességét.

Kapcsolja ki az iratmegsemmisitot kurosodas vagy nem uzem-szeru mukodes, valamint athelyezes vagy tiszitjas eseten, eski a halozati csatlakozot.

• Kerülje viz iratmegsemisitobe tortenbejutasat. Ne meritse vizbe se a halozati kabelt, se a halozati csatlakozot. Ne erintse meg a halozati csatlakozot nedves kézzel.
• A halózati csatlakozót ne a kabelnéfogva húzza ki a csatlakozóaljzataból,mindig a halózati csatlakozóf fogja meg.

2 Rendeltetesszerő használat, garancia

A keszülékház felsö felének帽子ó részentalalható adattábláról olvashatjalehogy aziratmegsemmisitó milyen halózati festzultséggel használható. Vegye fi gyelembe akezelési utmutató vonatkozo bekezdeseit.

Az iratmegsemisitó papír, valamint vevöés hitelkártyák feldarabolására szolgál. A robusztus aprítokészülék tuzǒgép- és gém-kapcsokra érzéketlen.

Az iratmegsemmisitore vonatkozo jotallas 3 ev. Az edzett acelból keszült vagotenge- lyekre az iratmegsemmisito elettartamának végéig tartó garanciat vallalunk (HSM Lifetime Warranty). A kopásra ill. a szakszerütlen kezelésból valamint harmadik szemé- lyek-altali beavatkozasokból eredő károsodásokra sem a jotallás, sem a garancia nem vonatkozik.

A HSM potalkatreszek szallitasat jelen modell gyartasanak megszüntetésétól szamított legfeljebb 10 évig biztosítja.

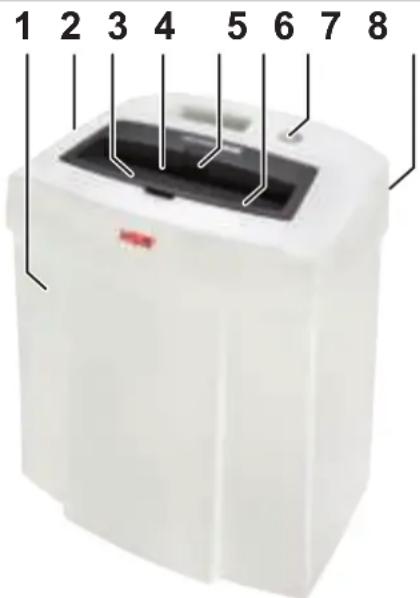

3 Attekintés

1 Apritéktály
2 Vagofej
3 Biztonsági tudnivalók
4 Papir és vevo-/hitelkártyák adagolórese
5 Start-stop-automatika
6 Biztonsági elem
7 Vissza-gomb R: visszahuzas
8 Tipusu cimke

4 A szállítmány tartalma

• Iratmegsemmisitó, csatlakoztatasra kesz állapotban, dobozba csomagolva
• Hálózati csatlakozóvezéték
  1 üveg (50 ml) különleges olaj az aprítoblokkhoz, (csakapro vágas eseten)
• Üzemeltetési utmutató

Tartozékok

• Specialis aprítóblokk-olaj (250 ml)
  cikkszám: 1.235.997.403

Vevoszolgalat cime; Iasd 140. oldal

5 Üzembe helyezés

FIGYELMEZTETÉS

Veszélyes halózati feszültsg!

A keszülék helytelen használata áramütéshez gezethet.

Csak szaraz, belteri helyiségekben hasznalja a keszüléket. Soha ne hasznalja nedves helyiségekben vagy esöben.
Tartsa távol a keszüléket, a halózati csatlakozót és a halózati kábelt nyílt lángokól és forró felületektől. A szellö-zonyilásoknak szabadon kell maradiuk, és az iratmegsemmisitőnek legalább 5 cm távolságra kell lennie a faltól vagy a butorokól.
- Ügyeljen arra, hogy a halózati csatlakozó konnyen elerhetó legyen.
- A halózati csatlakozódugo csatlakoztátasa elött ellenorizze, hogy az elektromos halózat feszültsege és frekvenciája megegyezik-e az adattábla adataiaval.

• Csatlakoztassa az iratmegsemmisitó hátoldalához a melleklet halózati kabelt és a halózati csatlakozót csatlakoztassa egy szabályszerüen telepitett dugaszolá-aljzathoz.

6 Kezelés

Az iratmegsemmisítő bekapcsolása

• Allitsa az iratmegsemisito hatoldalan levo halozati kapcsolot ,l"allasba.

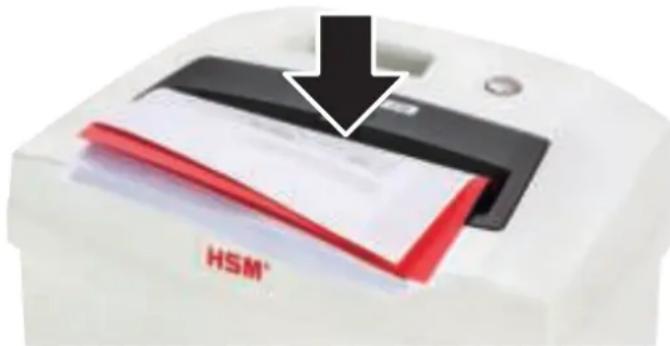

Papir megsemisitése

• A papírt a papírnílás kozepén adagoljabe. A start-stop-automatika automatikusan indítja az aprítokészüléket.
  3 masodperccel az utan, hogy a papirbevezetnyilasban a fenysorompó ujbolszabaddávalik, a vagoszerkezet automatikusan kikapcsol es az iratmegsemisitó üzemkesz allapotba ally.

Hitel-, és ügyfelkártyák megsemmisítése

• A kártyákat úgy adagolja az adagolóresbe, hogy azokat a start-stop automatika észlelhesse.

Kérjuk, ügyeljen környezetére és a kulönbozó anyagokat kulön ártalmatlanitsa.

Az iratmegsemmisitő kikapcsolása

• Allitsa az iratmegsemisito hatoldalan levó halózati kapcsolot „0“ állásba.

7 Hibaelháritas

Megjegyzés:

ABiztonsagi elem erintesvedelemmel van felszerelve.Az iratmegsemmisito kikapcsol, ha megnyomja a biztonsagi element.

Papírtorlódás

(egyszerre tul suk papir kerult a keszülékbe).

A vagómú néhány masodpercig visszaféle muködik, és kitolja a papírt.

Nyomja meg adott esetben meg az „R" irányvaltógombot is a papírköteg kivételéhez.

• Felezze meg a papírrakást.
• Egymás után adagolja be a papírt.

Megegyzés:

Ha a papirkoteg nagy része blokkolasig be van már huzva, akkor az „R" irányvaltogombat 3 masodpercnél tovabb is nyomvatartha. Ezaltal a vagómu ismet elorefelé muködik, és megsemmisiti a maradek papirt.

Megelt az apritéktartály

Rendszeresen ellenőrizze az aprítéktartály telitettségét.

FIGYELEM

A megteltapréktartályf feltétlenul ki kell uri- teni, mert tobbszörö issenyomása eseten megsérulhet azapritokészülk.

A burkolat felső részén fogantyú van kialakítva, ami megkonnyiti a vágófej felemelését azapréktartályról.

Más jellegü üzemzavarok eseten vevöszol-galatunk értesítese elott gyrożódjön megrola, hogy az apritófej megfeleloen ilesz-kedik-e az apritéktartályra. A motor tulter-helése eseten az iratmegsemmisito ubóli hasznalata elott varjon körülbelül 45-60 percet, hogy a berendezés lehüljön.

8 Tisztítas és karbantartás

FIGYELMEZTETES

Veszelyes halozati feszültseg!

A keszülek helytelen hasznalata áramütéshez gezethet.

Athelyezes elott kapcsolja ki az iratmegsemmisitot es huzza ki a halozati csatlakozodugot.

A burkolatelemek eltávolításával jaró szervizmunkákatCsak a HSM-vevőszolgálat, illetve szerzódéses partnereink szerviztechnikusai végezhetik. Vevőszolgálat címe; lásd 140. oldal.

Csak puha kendövel és kimelő szappanos vizzel tisz títsa az iratmegsemmisítőt. Ekőzben nem kerülhet viz a berendezésbe.

Csakaprovagas eseten: Olajozza meg azapritokeszuleket gyengulopapratasi teljesitmeny esmegenovekedett zaj ese

tén, illetve azapréktály minded uritésekor. EhhezCsakspecialis HSMapróbolokk-olajat használjon:

• Fecskendezze a specialis olajat a papiradagolón keresztül a vagótengelyre teljes szélességényen.
• Aktivalja a start-stop automatikát, és hagyja működni a vágomúvet papírbevezétés nélkül.
  A papírpor és azapro szemcsék leoldódnak.

9 Ártalmatlanítás / úrahasznosítás

Az elektromos és elektronikus

berendezések hulladékai meg

gyakran tartalmaznak értékes

anyagokat, de részben oylan káros

anyagokat is, amelyek a mukodeshez es a biztonsághoz voltak szuk

ségesek. Helytelen ártalmatlanítás vagy

kezelés esetén ezek az emberi szervezetre

és a környezetre veszélyesek lehetnek. A

berendezések hulladékait soha ne tegya tovabb már nem hasznosithato hulladékok kozé. Vegye fi gyelembe az érvenyes elóirasokat; az elektramos és elektronikus berendzések hulladékainak visszaadása és hasznosítasa celjából vegye igénye a kijelölt gyüjtöhelyeket. A csomagolóanyago-kat is a környezetem nem kárositó modon ártalmatlanitsa.

10 Mûszaki adatok

Vágásimód Csíkra vágás Apróra vágás
Vágásimérét (mm) 3,9 4 x 25
Biztonsági fokozat DIN 66399 P-2, T-2, E-2 P-4, T-4, E-3, F-1
Vágásiteljesitmény* (lap) DIN A4 70 g/m2802	12 - 1410 - 12	6 - 75 - 6
Súly	4,0 kg	4,5 kg
Teljesitmény max. lapszámniál	160 W (EU) / 145 W (US)
Zajszint (üresjárat / teljes terhelés)	55-60 dB(A) / 60-65 dB(A)	55-60 dB(A) / 65-70 dB(A)
Munkaszelesség	225 mm
Vágásisbebesség	44 mm/s
Hálózati csatlakozás	220-240 V / 50/60 Hz110-130 V / 60 Hz
Energiafogyasztás készenléti állapotban	< 2 Wh
Üzemidő	15 percig
Üzemközbeni környezeti feltételek:HömérskletRelativ páratartalomTenger feletti magasság	-10°C ... +25°Cmax. 90%, nem lecsapódomax. 2.000 m
Mérétek SZ x H x M (mm)	366 x 258 x 405
A gyüjtőtartály ǚrtartalma	20 l
,A' súlyozású hangteljesitményszint(LWAd üresjáratban)	65,9 dB

• Az egy menetben vagni kivist, hosszanti irányban bevezetett lapok (DIN A4, 70 g/m², ill. 80 g/m²) maximális száma. A megadott teljesitményadataok meghatározása új, olajozott vágoszerkezet és hideg motor mellett történik, 230 V / 50 Hz ill. 120 V / 60 Hz feszültseg eseten. A megadottnál alacsonyabb halózati feszültseg vagy eltérő halózati frekvencia kisebb lapteljesitményt és nagyobb mücködési zajt okozhat. A papí minósegétól és tulajdonságaitól, valamint a bevezétés jellegétól fuggöen a lapteljesitmény elterhet.

Az iratmegsemisitō megfele az Europai Unio alábbi harmonizált elóirásainak:

A 2014/35/EU kisfeszültsegü irányelv
2014/30/EU elektromágneses összeférhetoségre vonatkozo irányelv
2011/65/EU RoHS iranyelv

Az EU-megfelelo ségi nyilatkozat a gyartotól igenyelhetó.
