Securio C14 - Distruggi documenti HSM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Distruggi documenti
Marca	HSM
Modello	Securio C14
Tipo di taglio	Taglio a strisce (3,9 mm) o taglio a particelle (4 x 25 mm) a seconda della versione
Grado di sicurezza DIN 66399	P-2, T-2, E-2 (strisce); P-4, T-4, E-3, F-1 (particelle)
Capacità di taglio (70 g/m²)	12-14 fogli (strisce); 6-7 fogli (particelle)
Larghezza di introduzione	225 mm
Velocità di taglio	44 mm/s
Volume del raccoglitore	20 litri
Dimensioni (L x P x A)	366 x 258 x 405 mm
Peso	4,0 kg (strisce) / 4,5 kg (particelle)
Alimentazione elettrica	220-240 V / 50/60 Hz o 110-130 V / 60 Hz
Potenza assorbita	160 W (EU) / 145 W (US)
Consumo in stand-by	< 2 Wh
Livello sonoro (a vuoto / in carico)	55-60 dB(A) / 60-65 dB(A) (strisce); 55-60 dB(A) / 65-70 dB(A) (particelle)
Tempo di funzionamento continuo	Fino a 15 minuti
Temperatura di utilizzo	-10°C a +25°C
Umidità relativa max.	90% senza condensa
Funzioni di sicurezza	Arresto automatico, protezione di contatto, pulsante inversione, interruttore termico
Manutenzione	Oliatura regolare con olio speciale HSM; pulizia con panno morbido e soluzione saponata
Garanzia	3 anni sull'apparecchio, garanzia a vita sui rulli di taglio (HSM Lifetime Warranty)
Ricambi	Disponibili fino a 10 anni dopo la fine della produzione

Domande frequenti - Securio C14 HSM

Posso distruggere graffette e fermagli con il Securio C14?

Sì, il meccanismo di taglio robusto resiste a graffette e fermagli. Puoi lasciarli sui documenti.

Come pulire il mio distruggidocumenti HSM Securio C14?

Spegnere e scollegare l'apparecchio. Pulire l'esterno con un panno morbido e una soluzione saponata non corrosiva. Non far penetrare acqua all'interno.

Cosa fare in caso di inceppamento della carta?

Il distruggidocumenti inverte automaticamente il senso di taglio. Se necessario, premere il pulsante inversione «R» per rimuovere il blocco. Dividere quindi il blocco in due e inserire i fogli uno alla volta.

Con quale frequenza devo oliare i rulli di taglio?

Oliare il dispositivo di taglio in caso di calo delle prestazioni, rumori anomali o ogni volta che si svuota il raccoglitore. Utilizzare solo olio speciale HSM.

Quali materiali posso distruggere?

Il distruggidocumenti è progettato per carta, carte di credito e fedeltà. Accetta anche graffette e fermagli. Non distruggere plastica dura, CD o materiali infiammabili.

Come svuotare il raccoglitore?

Sollevare la testa di taglio utilizzando la maniglia integrata nel corpo e svuotare il cestino. Non comprimere le particelle per evitare malfunzionamenti.

Cosa fare se il distruggidocumenti non si avvia?

Verificare che la testa di taglio sia posizionata correttamente sul raccoglitore. Assicurarsi che l'apparecchio sia collegato e che l'interruttore principale sia su «I». Se il motore si è surriscaldato, lasciare raffreddare per 45-60 minuti.

Qual è la capacità massima di fogli da introdurre in una volta?

Per carta 70 g/m²: 12-14 fogli in taglio strisce, 6-7 fogli in taglio particelle. Per 80 g/m²: rispettivamente 10-12 e 5-6 fogli.

Il distruggidocumenti è sicuro per i bambini?

La macchina non deve essere utilizzata da bambini di età inferiore a 14 anni. Sorvegliare i bambini per evitare che giochino con l'apparecchio. Non lasciare mai il distruggidocumenti acceso senza supervisione.

Dove posso trovare ricambi per il Securio C14?

HSM garantisce la disponibilità dei ricambi fino a 10 anni dopo la fine della produzione. Contattare il servizio clienti HSM o un rivenditore autorizzato.

MANUALE UTENTE Securio C14 HSM

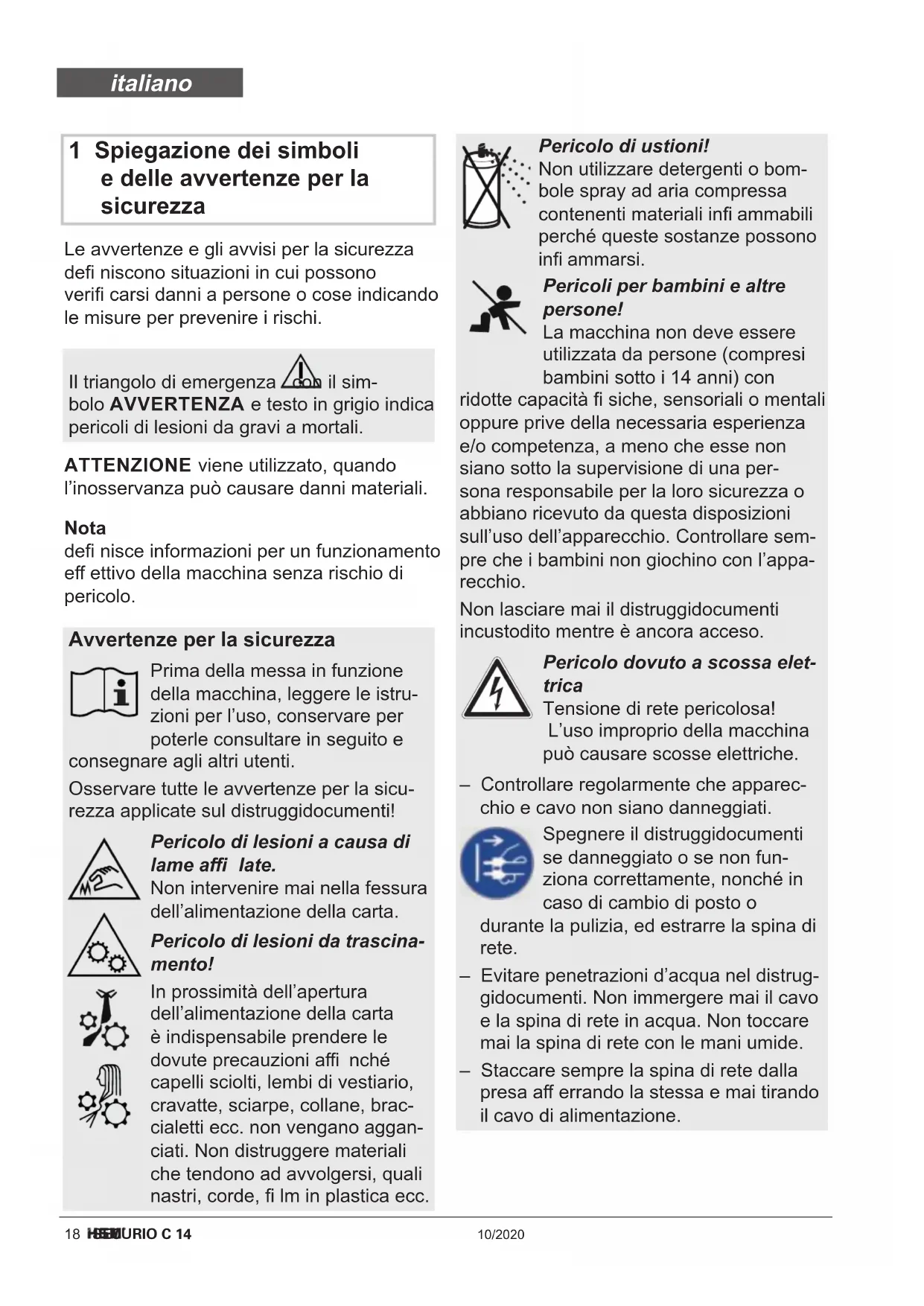

1 Spiegazione dei symboli e delle avventenze per la sicurezza

Le avventenze e gli avvisi per la sicurezza defi niscono situazioni in cui possono verifi carsi danni a persona o coseindicando le misure per prevenir i rischi.

Il triangolo di emergenza con il simbolo AVVERTENZA e testo in grigio indica pericoli di lesioni da gravi a mortali.

ATTENZIONe viene utilizzato, quando l'inosservanza può causare danni materiali.

Nota

defi nisce informazioni per un funzionamento effettivo della macchina sulla rischio di pericolo.

Avverenze per la sicurezza

Prima della messa in funzione della macchina, leggere le istruzioni per l'uso, conservare per poterle consultare in seguito e areaglialti utenti.

Osservare toutes le avertenze per la sicurezza applicate sul restruggidocumenti!

Pericolo di lesions a causa di lame affi late.

Non intervenire mai nella fessura dell'alimentazione della carta.

Pericolo di lesions da trascinamento!

In prossità dell'apertura dell'alimentazione della carta è indispensable predeere le dovute precauzioni affinché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, fi Im in plastica ecc.

Pericolo di ustioni!

Non utilizzato detergenti o bombole spray ad aria compressa contenti materiali infi ammabili perché queste sostanze possono infi ammarsi.

Pericoli per bambini e altre persona!

La macchina non deve essereutilizzata da persone (compresibambini sotto i 14 anni) con

ridotte capacità fi siche, sensoriali o mentali oppure privile della necessaria esperenza e/o competenza, a meno che esse non siano sotto la supervisione di una persona responsable per la loro sicurezza o abbiano ricevuto da但这a disposizioni sull'uso dell'apparecchio. Controllare sempre che i bambini non giochino con l'apparecchio.

Non lasciare mai il distruggidocumenti incustodito quando è ancora acceso.

Pericolo dovuto a scossa elettrica

Tensione di rete pericolosa! L'uso impropero della macchina cui po causare scosse elettriche.

• Controllare regolarmente che apparecchio e cavo non siano danneggiati.

Spagnere il distruggidocumenti se danneggiato o se non funziona correttamente, nonché in caso dichio di quello o le pulizia, ed estrarre la spina di

• Evitare penetrazioni d'acqua nel distruggidocumenti. Non immergere mai il cavoe la spina di rete in acqua. Non toccare mai la spina di rete con le mani umide.
• Staccare sempre la spina di rete alla presa aff errando la stessa e mai tirando il cavo di alimentazione.

2 Norme d'uso, garanzia

Controllare sulla targhetta di identi cazione sul retro della parte superiore del corpo macchina quale sia la tensione di rete indicata per il distruggidocumenti. Osservare i relativi punti del manuale d'uso.

Il distruggidocumenti serve per sminuzzare carta e distruggere carte di creditoe carte clienti. Il robusto meccanismo di taglio cui ridurre in frammenti alla problemi ancche punti metallici e graff ette.

I distruggidocumenti sono coperti da garanzia per 3 anni. Per gli utensili da taglio in acciaio temprato off riamo una garanzia che si estende a tutte la vita utile del distruggidocumenti (HSM Lifetime Warranty). Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.

HSM garantisce la consegna di pezzi di ricambio fi no a 10 anni dall'uscita di produzione del presente modello.

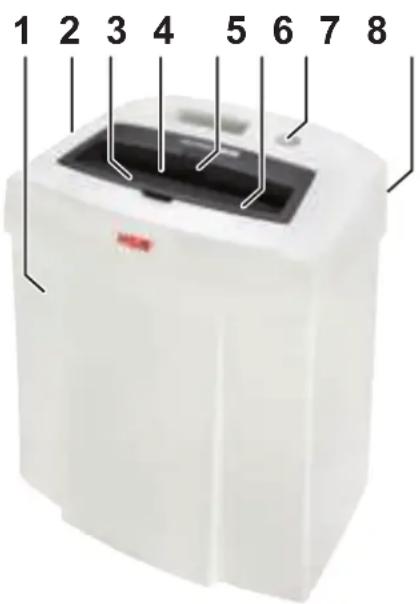

3 Panorama

1 Serbatoio di raccolta
2 Testa di taglio
3 Avvertenze per la sicurezza
4 Asola di alimentazione per carta, carte di credito e carte clienti
5 Funzione automatica per avvio/arresto
6 Elemento di sicurezza
7 Tasto di inversionione R: Indietro
8 Etichetta tipo

4 Fornitura

• Apparecchio imballato in cartone
• Cavo di alimentazione
  Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)
• Manuale operativo

Accessori

• Olio speciale per il blocco di taglio (250 ml)
  N. ordine 1.235.997.403

Per gli indirizzi di servizio assistenza clienti vedere pagina 140.

5 Messa in funzione

AVVERTENZA Tensione di rete pericolosa!

L'uso impropero della macchina cui cussare scosse elettriche.

• Utilizzato l'apparecchio esclusivamente in ambienti interni asciutti. Non azionarlo mai in ambienti umidi o tutto la pioggia.
• Tenere l'apparecchio, la spina di rete e il cavo di rete lontani da fi amme libere e superfi ci incandescenti. Le feritoie di ventilazione non devono essere coperte e delve essere mantenuta una distanza min di 5 cm alla parete o da mobili.
• Assicurarsi che la spina di rete sia disponente accessibile.

• Prima di inseire la spina di rete, assicurarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetto.

• Collegare il cavo di alimentazione in dotazione sul lato posteriore del distruggidocumenti e insereire la spina di rete in una presa installata correttamente.

6 Messa in esercizio

Accensione del restruggidocumenti

• Interruttore della rete sul rovescio del restruggidocumenti su „I".

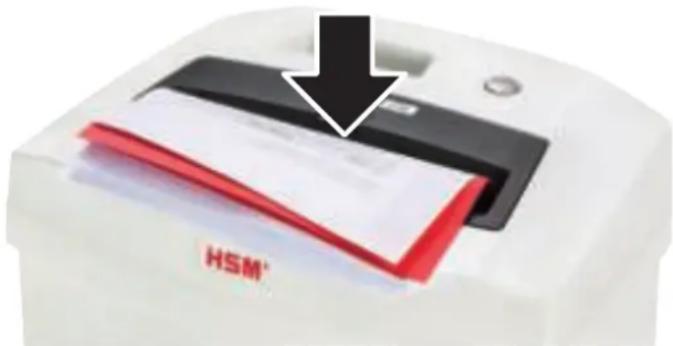

Distruzione della carta

• Introduire la carta nel centro dell'apertura di alimentazione. La funzione automatica per avvio/arresto inseisce automaticamente l'utensile da taglio.

  Quando l'apertura torna libera, il meccanismo di taglio si spegne automaticamente dopo 3 secondi circa.

Distruzione di carte di credito e carte clienti

• Inserire le carte nell'asola di alimentazione in modo tale che esse possano essere rilevate dalsystema automatico di avvio/arresto.

Rispettare l'ambiente e smaltire i diversi materiali separamente.

Spegnimento del restruggidocumenti

• Interruttore della rete sul rovescio del restruggidocumenti su „0".

7 Eliminazione dei disturbi

Nota:

L'elemento di sicurezza è dotato di una protezione da contatto. Il distruggidocumenti si spegne quando l'elemento di sicurezza viene premuto.

Carta inceppata

È stata introdotta troppa carta in una volta sola.

• L'utensile da taglio retrocede per alcuni secondi ed espelle la carta.

Per rimuovere la pila di carta, premere eventualmente ancorta il tasto di inversionione "R".

• Dimezzare la pila di carta.
• Introduire la carta in successione.

Nota:

Se una Buona parte della pila di carta è giornata while inserting a filo al blcco, è possibile pre-mente aniche il tasto di inversionione "R" per più di 3 sec. In quello modo l'utensile da taglio proceeds di nuovo e distrugge il resto della carta.

Contenitore per materiale da taglio piano

Controllare regolarmente il livello di riempimento nel contentatore del cascame.

ATTENZIONE Svuotare immediata

mente il contentatore per materiale da taglio piano poichè, a seguito di ripetute pressioni, possono prentarsi disturbi di funzionamento sull'utensile da taglio.

Nella parte superiore del corpo macchina è integrata un'impugnatura che facilita il sollevamento della testa di taglio dal contentatore del cascame.

Nel caso di altri disturbi, prima di informare il nostro Servizio di Assistenza Clienti, controllare se la testa portautensile sia posizionata correttamente sul contentore per materiali di taglio. Nel caso in cui il motore

sia stato sovraccaricato, prima di una nuova messa in funzione fare raff reddare il restrugidocumenti per ca. 45 - 60min

8 Pulizia e cura

AVVERTENZA

Tensione di rete pericolosa!

L'uso impropero della macchina cui cussare scosse elettriche.

Prima diambiarlo diosto o prima di effettuarne la pulizia, spegnere il distruggidocumenti e scollegare la spina di rete.

I lavori di assistenza legati alla rimozione delle copertura del corpo macchina devono essere eseguiti unicamente dal servizio di assistenza clienti HSM e dai

tecnicidelservizio diassistenza dei nostripartner autorizzati.Pergli indirizzi di servizio assistenza clienti,vedere pagina 140.

Pulire il distruggidocumenti solo con un panno morbido e una soluzione delicata di acqua saponata. Durante esta operazione non deve penetrare acqua nella'apparecchio.

Solo per particelle: Applicare uno strato d'olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio

oppure dopo anni svuotamento del contentatore per materiali di taglio. A tal fi ne utilizzare solo olio speciale per il blocco di taglio di HSM:

• Spruzzare l'olio speciale attraverso l'alimentazione della carta su tutte la lunghezza degli alberi da taglio.
• Premere l'avvio/arresto automatico e lasciare scorrere l'utensile da tagliozza alimentazione della carta.

  La polvere e le particelle di carta si staccano.

9 Smaltimento / Riciclaggio

Gli apparecchi elettrici ed elettronici usati contengono una moltiplicità di materiali preziosi, ma in parteanche sostenze nocive che erano necessarie al funzionamento e alla sicurezza dell'appa

recchio. Sequeste sostanze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la

salute dell'homme e l'ambiente. Non gettare mai gli appearecchi usati nei rifi uti generici. Osservare le disposizioni attualmente vigenti e utilizzato centri di raccolta per la restituzione e il riciclaggio degli appearecchi elettrici ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformamente alle norme di protezione dell'ambiente.

10 Dati tecnici

Tipodi taglio Taglio a strisce Taglio a frammenti
Dimensioni di taglio (mm) 3,9 4 x 25
Classe di sicurezza DIN 66399 P-2, T-2, E-2 P-4, T-4, E-3, F-1
Prestazioni di taglio* (foglio) 70 g/m2DIN A4 80 g/m2	12 - 1410 - 12	6 - 75 - 6
Peso	4,0 kg	4,5 kg
Potenza assorbita con numero di fogli max	160 W (EU) / 145 W (US)
Livello di pressione acustica di emissione (corsa a vuoto / carico)	55-60 dB(A) / 60-65 dB(A)	55-60 dB(A) / 65-70 dB(A)
Larghezza per l'immissione	225 mm
Velocità di taglio	44 mm/s
Collegamento	220-240 V / 50/60 Hz110-130 V / 60 Hz
Consumo energetico in stand-by	< 2 Wh
Tempo di funzionamento	fi no a 15 min
Condizioni ambientali in funzionamento: temperature umidità dell'aria relativa Altezza sopra il l.d.m	da -10°C a +25°Cmax 90%,enza condensa max 2000 m
Dimensioni L x P x A (mm)	366 x 258 x 405
Volume del contentatore per materiali di taglio	20 l
Livello di potenza sonora valutato A (LWAd con funzionamento a vuoto)	65,9 dB

• Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente che vengono tagliati in un unico passaggio. I dati di potenza indicatevengono calcoliutilizzando un utensile da taglio nuovo, lubricato e a motore freddo, e si riscalda a una tensione di 230 V / 50 Hz o di 120 V / 60 Hz. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determinare una riduzione della capacité di taglio e un aumento dei rumori di scorrimento. La capacité di taglio può variarere a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione.

Il distruggidocumenti è conforme alle rispettive norme armonizzate stabilite dall'Unione Europea:

• Direttiva Bassa Tensione 2014/35/UE
• Direttiva CEM 2014/30/UE
• Direttiva RoHS 2011/65/UE

La dichiarazione di conformità UE più essere richiesta al produttore.
