Shredstar S10 - Dokumentide purustaja HSM - Tasuta kasutusjuhend

Toote tüüp	Dokumendihävitaja
Bränd	HSM
Mudel	Shredstar S10
Lõiketüüp	Ribalõikus (6 mm)
Ohutuse tase (DIN 66399)	P-2 / O-1 / T-1 / E-2
Lõikevõime (70 g/m² paber)	10-12 lehte
Lõikevõime (80 g/m² paber)	8-10 lehte
Lõikekiirus	35 mm/s
Sisseviimise laius	220 mm
Hävitatavate materjalide tüüp	Paber, CD/DVD, krediit- või lojaalsuskaardid
Kogumismahuti maht	18 liitrit
Eraldi CD-kogumismahuti	Jah, max 5 CD-d
Elektrivarustus	230 V / 50 Hz
Tarbitav võimsus (max)	125 W
Mõõtmed (L × P × H)	345 × 245 × 385 mm
Kaal	4,65 kg
Töörežiim	Lühiajaline töö
Tööaeg / paus	4 min / 15 min
Müratase (tühikäigul / koormusel)	58 dB(A) / 65 dB(A)
Spetsiaalne õli lõikeploki jaoks	Ref. 1.235.997.403 (250 ml)
Hooldus	Puhastamine pehme lapiga ja seebiga; regulaarselt õlitage lõikeplokki
Ohutus	Automaatne seiskamine, ülekoormuse ja ülekuumenemise kaitse, fotoelektriline andur
Garantii	2 aastat
Müügijärgne teenindus	HSM või volitatud partnerid

Korduma kippuvad küsimused - Shredstar S10 HSM

Mitu lehte saan korraga sisestada?

70 g/m² paberi puhul sisestage maksimaalselt 10–12 lehte. 80 g/m² puhul piirduge 8–10 lehega. Ülejääk põhjustab ülekoormuse, mida näitab Overload tuli.

Mida teha, kui Overload-tuli süttib?

Hävitaja pöörab automaatselt suunda, et paber välja tõugata. Eemaldage pool virnast ja sisestage lehed ükshaaval. Vajadusel vajutage tagasipööramise nuppu R, et plokk vabastada.

Kas ma saan hävitada CD/DVD või krediitkaarte?

Jah, sisestage üks CD/DVD või krediitkaart selleks ette nähtud avasse. Kandke CD-de hävitamisel kaitseprille. Tühjendage CD-kogumismahuti pärast 5 ketast.

Mida tähendab Overheat-tuli?

Mootor on üle kuumenenud. Laske seadmel 30 minutit jahtuda enne uuesti kasutamist. Tuli kustub automaatselt pärast jahtumist.

Kuidas hooldada lõikeplokki?

Õlitage regulaarselt lõikeplokki spetsiaalse HSM-õliga (ref. 1.235.997.403). Pihustage kogu silindrite laiusele paberi etteandest, seejärel keerake tagurpidi (nupp R) ilma paberita.

Mida teha, kui hävitaja ei peatu pärast hävitamist?

Fotoelektriline andur võib olla ummistunud paberitüki või tolmu tõttu. Kasutage õhukest pappi, et paber eemale lükata, või puhastage andur suruõhu või kuiva lapiga.

Miks lõikeplokk peatub, kuigi kogumismahuti pole täis?

Kontrollige, kas lõikepea on korralikult mahutile asetatud. Kui tasemeandur tuvastab mahuti täis, tühjendage see ja ärge suruge osakesi kokku.

Kas ma saan hävitada kirjaklambreid, klammerdajaid või aknaga ümbrikke?

Ei. Eemaldage suured kirjaklambrid ja klammerdajad. Ärge sisestage aknaga ümbrikke, kleepuvaid materjale, plastikut, pappi ega lamineeritud dokumente. See võib seadet kahjustada.

Mis on lubatud pidev tööaeg?

Hävitaja on mõeldud lühiajaliseks tööks: 4 minutit pidevalt, millele järgneb kohustuslik 15-minutiline paus, et vältida ülekuumenemist.

Kust leian müügijärgse teeninduse?

Remont peab toimuma HSM-i müügijärgse teeninduse või volitatud tehniku poolt. Aadressid on juhendi leheküljel 154. Ärge avage korpust ise.

KASUTUSJUHEND Shredstar S10 HSM

1 Sümbolite selgitused ja ohutusjuhised

HOIATUS

Ohumärk ürgusönaga HOIATUS ja halli taustaga tekst hoiatavad teid raskete või eluohtlike vigastuste eest.

TÄHELEPANU

juhib tähelepanu võimalikule varakahjule.

Sümbol Märkus

tähistab masina efektiivseks ja riskivabaks kasutamiseks vajalikku teavet.

Ohutusjuhised

Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke see hilisema kasutamise tarbeks kindlas kohas ning andke see järgmistele kasutajatele edasi.

Pidage silmas kõiki paberipurustajale paigutatud ohutusjuhiseid.

Vigastusoht teravate nugade tõttu!

Ärge pistke kätt paberi toiteava pilusse.

Vigastusoht sissetömbamisel!

Hoidke lahtised juuksed, avar riietus, lipsud, sallid ning kaela- ja käeketid paberipurustaja lõikea- vast eemal. Ärge purustage kergesti keerduvaid materjale, nagu nt paelu, nööre, plastkilet.

Põletusoht!

Ärge kasutage kergsüttivaid aineid sisaldavaid puhastusva- hendeid või survepihusteid. Need ained võivad süttida.

Ohtlik lastele ja teistele inimes- tele!

Masinat ei tohi kasutada füüsilise, sensoorse ega vaimupuudega isikud (sealhulgas alla 14aastased lapsed) ega isikud, kellel puuduvad vastavad teadmised ja kogemused, välja arvatud juhul, kui neid jälgib nende ohutuse eest vastutav isik või kui nimetatud isik on neid eelnevalt masina kasutamise osas juhenda-nud. Lapsi tuleb valvata, et nad seadmega ei mängiks.

Elektrivooluga seotud oht!

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

- Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi.

Lülitage paberipurustaja kahjustuste või mittenõuetekohase toimimise korral, samuti asukoha vahetamiseks või puhastamiseks tõmmake selleks toitepistikust.

- Vältige vee sattumist paberipurustajasse. Ärge pistke toitekaablit ega -pistikut vette. Ärge kunagi puudutage toitepistikut märgade kätega.

- Toitepistiku lahutamiseks pistikupesast ärge tömmakse seda kunagi juhtmest, vaid võtke alati kinni toitepistikust endast.

2 Sihipärane kasutamine, garantii

Paberipurusti on ette nähtud paberi ning väheses koguses CD-/DVD-plaatide ja krediit-/kliendikaartide peenestamiseks.

TÄHELEPANU

Paberite küljes ei tohi olla suuri kirjaklambreid.

Ärge sisestage aknaga ümbrikke, mullikilega vooderdatud ümbrikke, ajalehti, kilet, lami- neeritud dokumente, pappi, plasti, kleepuvat või kõva materjali.

Paberipurustaja garantiiaeg on 2 aastat. Kulumine, mitteasjakohasest käsitsemisest tekkinud kahju või kolmandate isikute poolt tehtud muudatused ei kuulu garantii alla.

3 Ülevaade

1 Jäätmekast
2 Ohutusjuhised
3 Söötmisava paberi jaoks
4 Käsitsus- ja näiduelement
5 Söötmisava CD-de/DVD-de ja kliendi-/kreditkaartide jaoks
6 Toitelüliti
7 Tüübisilt löikepea alumisel poolel

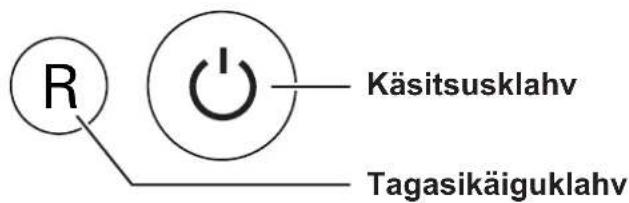

Käsitsus- ja näiduelemendid

Näidud:

Töövalmis

Power

Ülekoormus

Overload

Mootor on ülekuumenenud

Overheat

4 Kasutuselevõtt

HOIATUS

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektri- löögi oht.

• Kasutage seadet ainult kuivades siseruumides. Ärge kasutage seadet kunagi niisketes ruumides või vihma käes.
• Hoidke seade, toitepistik ja toitekaa-bel eemal lahtisest tulest ja kuumadest pindadest. Ōhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel.
• Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.

• Veenduge enne pistiku sisestamist, et vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil.

• Asetage kaasasolev CD-anum jäätmekasti siseküljel olevasse klambrisse.

• Pistke toitepistik nõuetekohaselt paigaldatud pistikupessa.

5 Kasutamine

• Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „I”.
  • Vajutage käsitsusklahvi.
  ▶ Süttib näit „töövalmis”.

Märkus

Ärge kasutage mölemat lõikeseadet korraga. Hävitage paberit ja CD-sid/kreditkaarte üks-teise järel.

Paberi purustamine

Märkus

Pikendate oma paberipurustaja tööiga, kui eemaldate paberist klambrid.

• Juhtige paber paberipilu keskelt sisse. Valgusbarjäär käivitab löikeseadme auto-maatselt. Jälgige seetõttu kitsaste paberiribade puhul, et valgusbarjäär need tuvastaks.
  Kui söötmisava on uuesti vaba, lülitub löikeseade välja ja dokumendipurustaja läheb ooterežiimi.

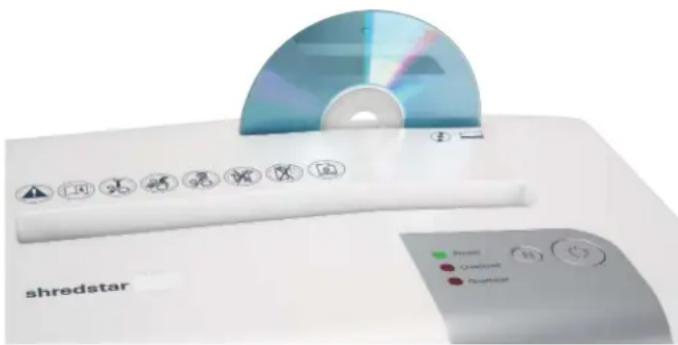

CD-de purustamine

HOIATUS

Vigastusoht kildude tekkimisel!

CD-de purustamisel võib olenevalt materjalist tekkida kilde.

- Seepärast kandke alati kaitse-prille.

• Sisestage CD-d/DVD purustisse sisestus-ava keskelt.
• Tühjendage CD-anumat hiljemalt pärast 5 CD hävitamist. Eraldi CD-anum paikneb jäätmekastis.

Krediit- ja kliendikaartide hävitamine

- Asetage kreditkaart sisestusava keskele. Käidelge purustatud materjali paberijäätmetest lahus.

Paberipurustaja väljalülitamine

• Vajutage käsitsusklahvi.
▶ Kustub näit „töövalmis”.
- Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „0”.

6 LED-näidikud, vigade otsimine

Power

Masin on ülekoormatud. Sisestasite korraga liiga palju paberit.

Lõikemehhanism töötab mõned sekundid tagurdpidi ja lükkab paberi välja.
- Paberipaki väljavõtmiseks vajutage vajaduse korral veel tagasikäiguklahvi „R”.
• Jagage paberipakk pooleks.
- Sisestage paberid üksteise järel purus-tisse.

Overheat Mootor on ülekuumenenud.

- Laske paberipurustajal enne järgmist kasutamist umbes 30 min jahtuda.

Mahuti täis

▶ Lõikeseade lülitatakse välja.

TÄHELEPANU

Tühjendage jäätmekast viivitamatult, kuna muidu võivad esineda lõikeseadme talit-lushäired.

Korpuse ülaosasse on vormitud haardesüvendid, mis lihtsustavad lõikepea tõstmist.

Lõikeseade töötab pausideta

• Valgusbarjäär söötmisava keskel on paberiga blokeeritud. Vajutage paber õhukese tugeva papiga läbi.
• Valgusbarjäär on paberitolmu töttu määrdunud. Puhastage andurit suruõhu või kuiva pintsli või lapiga.

Teiste tõrgete puhul kontrollige palun enne klienditeenindusega kontakteerumist, kas lõikepea asetseb korralikult jäätmekastil.

7 Puhastus ja hooldus

HOIATUS

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektri- löögi oht.

Lülitage paberipurustaja asukoha vahetamiseks või puhastamiseks välja ja tömmake selleks toitepistikust.

Hooldustöid, mille käigus tuleb korpuse kaas eemaldada, on lubatud teha vaid HSM-i kliendi-teenindusel ja meie lepingupartnerite hooldustehnikutel. Klienditeeninduse aadressid leiate leheküljelt 154.

Puhastage paberipurustajat ainult pehme lapi ja örnatoimelise seebilahusega. Seejuures ei tohi vesi sattuda seadme sisemusse.

X5, X8: Ainult tükeldami- sel:

Õlitage lõikemehhanismi lõiketulemuse halvenemi- sel, müra tekkimisel ja iga

kord pärast jäätmekasti tühjendamist. Kasutage selle jaoks HSM-lõikeploki spetsiaalset öli.

• Pritsige paberi sisestusava kaudu spetsiaalset öli kogu lõikerullikule.
• Laske lõikeseadmel ilma paberit sises-tamata tagurpidikäigul töötada. Vajutage selleks R-klahvi.
  ▶ Eralduvad paberitolm ja -osakesed.

8 Jäätmekäitlus / taaskasutus

Vanad elektri- või elektroonika-seadmed sisaldavad veel mitmesugust väärtuslikku materjali, ent neis sisaldub ka talitluseks ja ohutuseks vaja läinud kahjulikke aineid. Vale jäätmekäitluse või

käsitsemise korral võivad need ohustada inimeste tervist ja keskkonda. Ärge suunake vanu seadmeid kunagi olmejäätmetesse. Järgige parajasti kehtivaid eeskirju ja kasutage elektri- ja elektroonikaseadmete tagastamise ja taaskasutuse kogumispunkte. Suunake ka kõik pakendimaterjalid keskkonnasõbralikku jäätmekäitlusse.

9 Tarnekomplekt

• Töövalmis paberipurustaja karbis
- Kasutusjuhend

Tarvikud

• Lõikeploki spetsiaalõli (250 ml) tellimisnumber 1.235.997.403

Klienditeeninduse aadressid leiate leheküljelt 154.

10 Tehnilised andmed

Tüüp S10 X5 X8
Purustamisviis Ribastamine Tükeldamine
Purustatud tüki suurus 6 mm 4,5 x 30 mm
Turvatase DIN 66399	P-2 / O-1 / T-1 / E-2	P-4 / O-1 / T-1 / E-2
Purustamisjõudlus* (leht) 80 g/m2DIN A4 70 g/m2	1012	56	810
Purustamiskiirus	35 mm/s
Lõikeava laius	220 mm
Elektriühendus	230 V / 50 Hz
Võimsus maksimaalse lehtede arvu puhul	125 W		250 W
Kaal	4,65 kg	5,25 kg	5,90 kg
Jäätmekasti maht	18 l
Eraldi lõikeseade CD-de / DVD-de / kliendi- ja kreditkaartide jaoks
Purustamisviis	Ribastamine
Purustatud tüki suurus	15 mm
Purustamisjõudlus	1 CD/DVD (max 1,2 mm paks) või 1 kreditkaart/kliendikaart
Üldandmed
Käitusviis	Lühiajaline käitus
Tööaeg	4 min
Seisuaeg	15 min
Kasutuskoha keskkonnatingimused:temperatuursuhteline niiskuskõrgus merepinnast	-10°C kuni +25°Cmaks. 90%, mittekondenseerivmaks. 2000 m
Mõõdud L x S x K (mm)	345 x 245 x 385
Müratase (tühikäigul / koormusel)	58 dB(A) / 65 dB(A)

* Lehtede maksimaalne arv (DIN A4, 70 g/m² või 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Etteantud võimsusandmed määratakse uue, õlitatud lõikeseadme ja külma mootoriga. Etteantust nõrgem võrgupinge või muu võrgusagedus võivad põhjustada väiksemat lehtede purustamisvõimsust ja suuremat töötamismüra. Lehtede purustamisvõimsus võib erineda olenevalt paberi struktuurist ja omadustest ning paberi sisestamisviisist.

Paberipurustaja vastab järgmistele asjakohastele Euroopa Liidu ühtlustamisalastele öigusaktidele:

• madalpingedirektiiv 2014/35/EÜ

• elektromagnetilise ühilduvuse direktiiv 2014/30/EÜ

- teatavate ohtlike ainete elektri- ja elektroonikaseadmetes kasutamise piiramist käsitlev direktiiv 2011/65/EÜ

Tootjalt võib nõuda EL-i vastavussertifi kaadi esitamist.
