Shredstar S10 - Makulator HSM - Gratis bruksanvisning og manual

Produkttype	Dokumentmakulerer
Merke	HSM
Modell	Shredstar S10
Kuttetype	Båndkutt (6 mm)
Sikkerhetsnivå (DIN 66399)	P-2 / O-1 / T-1 / E-2
Kuttekapasitet (ark 70 g/m²)	10-12 ark
Kuttekapasitet (ark 80 g/m²)	8-10 ark
Kuttehastighet	35 mm/s
Innmatingsbredde	220 mm
Medietyper som makuleres	Papir, CD/DVD, kreditt-/lojalitetskort
Oppsamlingsvolum	18 liter
Separat CD-oppsamler	Ja, maks 5 CD-er
Strømforsyning	230 V / 50 Hz
Effektforbruk (maks.)	125 W
Mål (B × D × H)	345 × 245 × 385 mm
Vekt	4,65 kg
Driftsmodus	Korttidsdrift
Driftstid / Pause	4 min / 15 min
Lydnivå (tomgang / belastning)	58 dB(A) / 65 dB(A)
Spesialolje til kuttblokk	Ref. 1.235.997.403 (250 ml)
Vedlikehold	Rengjøring med myk klut og såpe; olje kuttblokken regelmessig
Sikkerhet	Automatisk stopp, overbelastnings- og overopphetingsbeskyttelse, fotoelektrisk sensor
Garanti	2 år
Service	HSM eller autoriserte partnere

Ofte stilte spørsmål - Shredstar S10 HSM

Hvor mange ark kan jeg sette inn samtidig?

For papir på 70 g/m², sett inn maksimalt 10 til 12 ark. For 80 g/m², begrens til 8-10 ark. Overfylling forårsaker overbelastning indikert av Overload-lampen.

Hva gjør jeg hvis Overload-lampen lyser?

Makuleringsmaskinen reverserer automatisk retningen for å skyve ut papiret. Fjern halvparten av bunken og sett inn arkene ett om gangen. Trykk eventuelt på reversknappen R for å frigjøre blokken.

Kan jeg makulere CD/DVD-er eller kredittkort?

Ja, sett inn én CD/DVD eller ett kredittkort i den spesifikke åpningen for dette. Bruk vernebriller ved makulering av CD-er. Tøm CD-oppsamleren etter 5 plater.

Hva betyr Overheat-lampen?

Motoren har blitt overopphetet. La maskinen avkjøles i 30 minutter før du bruker den igjen. Lampen slukker automatisk etter avkjøling.

Hvordan vedlikeholder jeg kuttblokken?

Olier kuttblokken regelmessig med HSM-spesialolje (ref. 1.235.997.403). Spray over hele bredden av sylindrene via papirinntaket, og kjør deretter i revers (knapp R) uten papir.

Hva gjør jeg hvis makuleringsmaskinen ikke stopper etter makulering?

Den fotoelektriske sensoren kan være blokkert av et papirbiter eller støv. Bruk en tynn pappeske for å dytte papiret, eller rengjør sensoren med trykkluft eller en tørr klut.

Hvorfor stopper kuttblokken selv om oppsamleren ikke er full?

Kontroller at kuttehodet er riktig plassert på oppsamleren. Hvis nivåsensoren registrerer full oppsamler, tøm den og ikke komprimer partiklene.

Kan jeg makulere binders, stifter eller konvolutter med vindu?

Nei. Fjern store binders og stifter. Ikke sett inn konvolutter med vindu, klebende materialer, plast, papp eller laminerte dokumenter. Dette kan skade maskinen.

Hva er tillatt kontinuerlig driftstid?

Makuleringsmaskinen er designet for korttidsdrift: 4 minutter kontinuerlig, etterfulgt av en obligatorisk pause på 15 minutter for å unngå overoppheting.

Hvor finner jeg service?

Reparasjoner må utføres av HSM service eller en autorisert tekniker. Adresser finnes på side 154 i bruksanvisningen. Ikke åpne maskinen selv.

BRUKSANVISNING Shredstar S10 HSM

Fare for børn og andre personer!

2 Anvendelse i overensstem-melse med formålet, garanti

Makulatorens levetid forøges, hvis clips fjernes fra papiret.

7 Rengøring og vedligeholdelse

ADVARSEL

Farlig netspænding!

ADVARSEL og tekst med grå bakgrunn varsler om fare for livsfarlige personskader.

PASS PÅ

varsler om mulige materielle skader.

Merk

angir informasjon om hvordan man bruker maskinen på en effektiv måte, uten at det oppstår farer.

Sikkerhetsinstrukser

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til senere brukere.

Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

Fare for personskader på grunn av skarpe kniver!

Grip aldri inn i sprekken på papi-rinnmatingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatisingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie.

Ikke bruk noen rengjøringsmidler eller trykkluftfl asker som inneholder antennelige stoffer. Disse substansene kan selvantenne.

Farlig for barn og andre mennesker!

Maskinen må ikke brukes av personer (inklusive barn under 14 år) med svekkede fysiske, sensoriske

eller psykiske ferdigheter eller manglende erfaring og/eller mangelfull kunnskap, med mindre de er under oppsikt av kompetente personer eller at de får veiledning om hvordan apparatet skal brukes. Barn må holdes under oppsikt for å være sikker på at de ikke leker med apparatet.

Ikke forlat makuleringsmaskinen påslått uten tilsyn.

Farer som skyldes elektrisk strøm!

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feilfunksjon samt før fl ytting eller rengjøring.

- Pass på at det ikke kommer vann i makuleringsmaskinen. Verken nettkabel eller nettstøpsel må dyppes i vann. Ta aldri i nettstøpslet med våte hender.

- Trekk aldri nettstøpslet ut av stikkontakten etter ledningen, ta alltid tak i selve nettstøpslet.

2 Tiltenkt bruk, garanti

Makulatoren er beregnet på makulering av papir samt å redusere mengden CD-/DVD-plater og kreditt-/kundekort.

PASS PÅ

Papiret må ikke inneholde store binderser. Ikke før inn vinduskonvolutter eller polstrede konvolutter, aviser, folier, laminerte dokumenter, papp, plast, klebende eller hardt materiale.

Garantitiden for makuleringsmaskinen er på 2 år. Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien.

3 Oversikt

1 Beholder for makuleringsmasse
2 Sikkerhetsinstrukser
3 Innføringsåpning for papir
4 Betjenings- og indikeringsenhet
5 Innføringsåpning for CD-er/DVD-er og kunde-/kredittkort
6 Nettbryter
7 Typeskilt på undersiden til skjærehodet

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

• Bruk apparatet kun innendørs og på et tørt sted. Det må aldri brukes i våtrom eller i regnvær.
• Hold apparatet, nettstøpslet og nettkabelen unna åpen flamme og varme flater. Ventilasjonsåpningene må være fri og befi nne seg min. 5 cm. fra vegg eller møbler.
• Forsikre deg om at nettstøpselet er lett tilgjengelig.
• Kontroller at spenning og frekvens på ditt strømnett stemmer overens med spesifi - kasjonene på merkeskiltet før du setter i nettstøpselet.

- Sett den vedlagte CD-beholderen inn i holderen på innsiden av beholderen for makuleringsmasse.

- Plugg støpslet inn i en forskriftsmessig installert stikkontakt.

5 Betjening

Ikke bruk de to kutteverkene samtidig. ∅delegg papir og CD-er/kredittkort etter hverandre.

Makulere papir

Merk

Du øker levetiden for makuleringsmaskinen din hvis du fjerner alle stifter fra papiret.

- Tilfør papirene midt i papirspalten. Lysporten starter skjæreapparatet automatisk. Pass derfor på ved smale papirstrimler slik at de kan fanges opp av lysporten.

Hvis tilførselsåpningen er ledig igjen, slås kutteverket av, og makuleringsmaskinen går inn i driftsklar stilling.

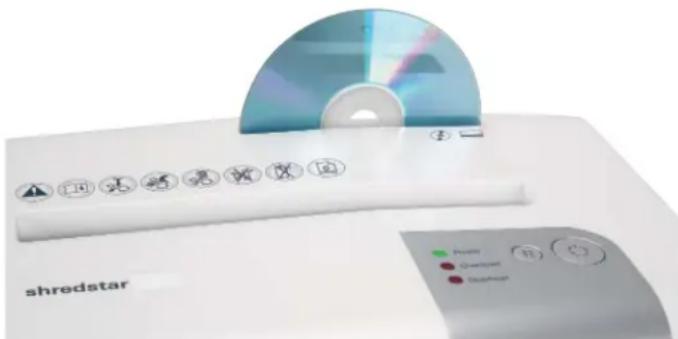

Makulering av CD-er

ADVARSEL

Fare for personskader på grunn av splinter!

Ved makulering av CD-er kan det dannes splinter, dette avhenger av type materiale.

- Bruk derfor beskyttelsesbriller.

• Plasser CD/DVD midt på tilførselsåpningen.
• Tøm CD-beholderen senest etter destruksjonen av 5 CD-er. Den separate CD-beholderen befi nner seg i beholderen for makuleringsmasse for papir.

Makulere kreditt- og kundekort

- Legg kortet midt i innmatingsåpningen. Det makulerte materialet må avhendes separat fra papiravfall.

Enheten er klar til drift.

Overload Over belastning

Skjæreapparatet går bakover i noen sekunder og skyver ut papiret.
- Trykk eventuelt på Reverseringsknappen "R" for å ta ut papirbunken.
• Halver papirbunken.
• Før inn arkene etter hverandre.

Overheat Motoren er overopphetet.

Tøm den fulle beholderen for makule- ringsmasse omgående, feilfunksjoner på skjæreapparatet kan oppstå ved gjentatt etterpressing.

I husoverdelen er det innarbeidet gripehåndtak, som gjør det enklere skjærehodet.

Skjæreapparat går uavbrutt

• Lysporten i åpningen for papirmatning er blokkert av papir. Trykk papiret gjennom med et stykke tynn, fast kartong.
• Lysporten er tilsmusset av papirstøv. Rengjør sensoren med trykkluft eller en tørr pensel eller klut.

Ved andre feil må du kontrollere om skjærehodet er satt riktig på beholderen for makuleringsmasse før du kontakter vår kundeservice.

7 Renhold og stell 8 Deponering / resirkulering

ADVARSEL

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

Slå av makuleringsmaskinen og tekk ut nettstøpselet før man fl ytter eller rengjør maskinen.

Servicearbeider som innebærer at man må fjerne kapslingsdekslene, må kun utføres av HMS-kunde-service og service-teknikere fra våre avtalepartnere.

Adresser til kundeservice se side 154.

Rengjøring av makuleringsmaskinen må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

X5, X8: Olje skjæreapparatet hvis skjæreeffekten blir redusert, ved støyutvikling eller hver gang makuleringsbeholderen

tømmes. Bruk kun skjæreblokk-spesialolje fra HSM til dette:

• Sprøyt spesialoljen gjennom papirinnmatingen i hele sin bredde på skjæreakslene.
• La kutteverket gå baklengs uten papirtilførsel. Trykk til det på R-knappen.
  ▶ Papirstøv og partikler løsner.

Gamle elektriske og elektroniske apparater inneholder mange gan- ger materialer som fremdeles er verdifulle, men også skadelige stoffer, som var nødvendige for funksjonen og sikkereheten. Ved

feil deponering eller håndtering kan disse stoffene være helsefarlige eller farlige for miljøet. Gamle apparater må aldri kastes i det vanlige husholdningsavfallet. Følg gjeldende forskrifter og benytt oppsamlingssteder for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Emballasjematerialet leveres også inn for miljøriktig deponering.

9 Leveringsomfang

• Makuleringsmaskin pakket i esken
• Bruksanvisning

Tilbehør

- Skjæreblokk-spesialolje (250 ml) best.nr. 1.235.997.403

Adresser til kundeservice se side 154.

10 Tekniske data

Type S10 X5 X8
Skjæremåte Strimmelskjæring Partikkelskjæring
Skjærestørrelse 6 mm 4,5 x 30 mm
Sikkerhetsnivå DIN 66399 P-2 / O-1 / T-1 / E-2		P-4 / O-1 / T-1 / E-2
Skjæreeffekt* (blad) DIN A4 80 g/m 2 70 2	1012	5g/m 6	810
Skjærehastighet	35 mm/s
Arbeidsbredde	220 mm
Tilkobling	230 V / 50 Hz
Effekt ved maks. antall ark	125 W		250 W
Vekt	4,65 kg	5,25 kg	5,90 kg
Oppsamlingsbeholderens volum	18 l
Separat kutteverk for CD / DVD / Kunde- og kredittkort
Skjæremåte	Strimmelskjæring
Skjærestørrelse	15 mm
Skjæreeffekt	1 CD / DVD (maks. 1,2 mm tykk) eller 1 kredittkort/kundekort
Generelle data
Driftsmåte	Korttids drift
Driftstid	4 min
Hviletid	15 min
Krav til omgivelsene under drift:Temperatur relativ luftfuktighetHøyde over havet	-10°C til +25°Cmaks. 90%, ikke kondenserendemaks. 2.000 m
Dimensjoner B x D x H (mm)	345 x 245 x 385
Lydtrykknivå (tomgang / under last)	58 dB(A) / 65 dB(A)

* Antall ark (DIN A4, 70 g/m² hhv. 80 g/m²) i tilførselen som skjæres i én omgang. Den angitte ytelsen er fastsatt basert på et nytt, oljet skjæreverk og kald motor. Svakere linjespenning eller frekvens kan gi lavere ytelse og økt driftsstøy. Avhengig av papirets struktur og egenskaper og type innmating, kan arkytelsen avvike.

Makuleringsmaskinen oppfyller gjeldende harmoniseringsforskrifter i EU:

• Lavspenningsdirektiv 2014/35/EU
• EMC-direktiv 2014/30/EU
• RoHS-direktiv 2011/65/EU

EU-samsvarserklæringen kan fås hos produsenten.
