Shredstar S10 - καταστροφέας εγγράφων HSM - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Καταστροφέας εγγράφων
Μάρκα	HSM
Μοντέλο	Shredstar S10
Τύπος κοπής	Κοπή σε λωρίδες (6 mm)
Επίπεδο ασφαλείας (DIN 66399)	P-2 / O-1 / T-1 / E-2
Χωρητικότητα κοπής (φύλλα 70 g/m²)	10-12 φύλλα
Χωρητικότητα κοπής (φύλλα 80 g/m²)	8-10 φύλλα
Ταχύτητα κοπής	35 mm/s
Πλάτος εισαγωγής	220 mm
Τύπος υλικών που καταστρέφονται	Χαρτί, CD/DVD, πιστωτικές/κάρτες μέλους
Χωρητικότητα δοχείου	18 λίτρα
Ξεχωριστό δοχείο για CD	Ναι, μέγ. χωρητικότητα 5 CD
Τροφοδοσία	230 V / 50 Hz
Κατανάλωση ισχύος (μέγ.)	125 W
Διαστάσεις (Μ × Π × Υ)	345 × 245 × 385 mm
Βάρος	4,65 kg
Τρόπος λειτουργίας	Λειτουργία βραχείας διάρκειας
Χρόνος λειτουργίας / ανάπαυσης	4 λεπτά / 15 λεπτά
Επίπεδο θορύβου (χωρίς φορτίο / με φορτίο)	58 dB(A) / 65 dB(A)
Ειδικό λάδι για μονάδα κοπής	Αρ. αναφ. 1.235.997.403 (250 ml)
Συντήρηση	Καθαρισμός με μαλακό πανί και σαπούνι· λάδωμα της μονάδας κοπής τακτικά
Ασφάλεια	Αυτόματη διακοπή, προστασία από υπερφόρτωση και υπερθέρμανση, φωτοηλεκτρικός αισθητήρας
Εγγύηση	2 χρόνια
Μετά την πώληση	HSM ή εξουσιοδοτημένοι συνεργάτες

Συχνές ερωτήσεις - Shredstar S10 HSM

Πόσα φύλλα μπορώ να εισάγω ταυτόχρονα;

Για χαρτί 70 g/m², εισάγετε το πολύ 10 έως 12 φύλλα. Για 80 g/m², περιορίστε σε 8-10 φύλλα. Η υπέρβαση προκαλεί υπερφόρτωση, η οποία υποδεικνύεται από την ένδειξη Overload.

Τι να κάνω αν ανάψει η ένδειξη Overload;

Ο καταστροφέας αντιστρέφει αυτόματα την κατεύθυνση για να αποβάλει το χαρτί. Αφαιρέστε τα μισά φύλλα και εισάγετε τα φύλλα ένα-ένα. Εάν χρειαστεί, πατήστε το κουμπί επαναφοράς R για να ελευθερώσετε τη μονάδα.

Μπορώ να καταστρέψω CD/DVD ή πιστωτικές κάρτες;

Ναι, εισάγετε ένα μόνο CD/DVD ή μία πιστωτική κάρτα στην ειδική σχισμή που προβλέπεται. Φοράτε προστατευτικά γυαλιά κατά την καταστροφή CD. Αδειάστε το δοχείο CD μετά από 5 δίσκους.

Τι σημαίνει η ένδειξη Overheat;

Ο κινητήρας υπερθερμάνθηκε. Αφήστε τη συσκευή να κρυώσει για 30 λεπτά πριν την ξαναχρησιμοποιήσετε. Αυτή η ένδειξη σβήνει αυτόματα μετά την ψύξη.

Πώς συντηρώ τη μονάδα κοπής;

Λαδώστε τακτικά τη μονάδα κοπής με το ειδικό λάδι HSM (αρ. αναφ. 1.235.997.403). Ψεκάστε σε όλο το πλάτος των κυλίνδρων μέσω της εισαγωγής χαρτιού και στη συνέχεια λειτουργήστε ανάστροφα (κουμπί R) χωρίς χαρτί.

Τι να κάνω αν ο καταστροφέας δεν σταματά μετά την καταστροφή;

Το φωτοηλεκτρικό στοιχείο μπορεί να φραχθεί από ένα κομμάτι χαρτί ή σκόνη. Χρησιμοποιήστε ένα λεπτό χαρτόνι για να σπρώξετε το χαρτί ή καθαρίστε τον αισθητήρα με πεπιεσμένο αέρα ή στεγνό πανί.

Γιατί η μονάδα κοπής σταματά ενώ το δοχείο δεν είναι γεμάτο;

Ελέγξτε ότι η κεφαλή κοπής είναι σωστά τοποθετημένη στο δοχείο. Εάν ο αισθητήρας στάθμης ανιχνεύει γεμάτο δοχείο, αδειάστε το και μην συμπιέζετε τα υπολείμματα.

Μπορώ να καταστρέψω συνδετήρες, συρραπτικά ή φακέλους με παράθυρο;

Όχι. Αφαιρέστε μεγάλους συνδετήρες και συρραπτικά. Μην εισάγετε φακέλους με παράθυρο, κολλώδη υλικά, πλαστικό, χαρτόνι ή πλαστικοποιημένα έγγραφα. Αυτό μπορεί να προκαλέσει βλάβη στη συσκευή.

Ποια είναι η επιτρεπόμενη συνεχής διάρκεια λειτουργίας;

Ο καταστροφέας είναι σχεδιασμένος για λειτουργία βραχείας διάρκειας: 4 λεπτά συνεχούς λειτουργίας, ακολουθούμενα από υποχρεωτική ανάπαυση 15 λεπτών για αποφυγή υπερθέρμανσης.

Πού μπορώ να βρω το σέρβις μετά την πώληση;

Οι επισκευές πρέπει να γίνονται από το σέρβις HSM ή από εξουσιοδοτημένο τεχνικό. Οι διευθύνσεις αναγράφονται στη σελίδα 154 του εγχειριδίου. Μην ανοίγετε μόνοι σας το περίβλημα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Shredstar S10 HSM

ελληνικ: Καταστροφέας εγγράφων HSM shredstar 141

türkçe: Evrak İmha Makinesi HSM shredstar 147

1 Επεξήγηση συμβόλων και οδηγίες ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το σύμβολο κινδύνου ⚠️ μαζί με τη λέξη επισήμανσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ και με κείμενο σε γκρι φόντο προειδοποιούν για σοβαρούς έως θανατηφόρους τραυματισμούς.

ΠΡΟΣΟΧΗ

επισημαίνει τον κίνδυνο πιθανών υλικών ζημιών.

Η λέξη.Υποδειξη

χαρακτηρίζει πληροφορίες για αποτελεσματική λειτουργία του μηχανήματος χωρίς διακινδύνευση.

Υποδείξεις ασφαλείας

Πριν από την έναρξη λειτουργίας του μηχανήματος μελετήστε το εγχειρίδιο με τις οδηγίες λειτουργίες. Φυλάξτε το για μελλοντική

χρήση και παραδώστε το σε τυχόν μελλοντικούς χρήστες. Τηρείτε τις υποδείξεις ασφαλείας του καταστροφέα εγγράφων.

Κίνδυνος τραυματισμού από αιχμηρά μαχαίρια!

Ποτέ μη βάζετε τα χέρια σας στη σχισμή εισαγωγής χαρτιού.

Κίνδυνος τραυματισμού από μάγγωμα!

Στην περιοχή του ανοίγματος εισόδου δεν επιτρέπονται τα μακριά μαλλιά, τα φαρδιά ρούχα, οι γραβάτες, τα κασκόλ, οι αλυσίδες λαιμού και καρπού κλπ. Μην βάζετε μέσα στη συσκευή υλικά τα οποία έχουν την τάση να

σχηματίζουν θηλειές π.χ. ταινές, πλαστικές διαφάνειες κλπ.

Κίνδυνος εγκαυμάτων!

Μην χρησιμοποιείτε μέσα καθαρισμού ή φιάλες πεπιεσμένου αέρα, που περιέχουν εύφλεκτα υλικά, διότι αυτές οι ουσίες μπορούν να αναφλεγούν.

Κίνδυνοι για παιδιά και για άλλα άτομα!

Το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται από άτομα με περιορισμένες φυσικές, κινητι-

κές ή νοητικές ικανότητες (ούτε από παιδιά κάτω των 14 ετών), ούτε και από άτομα χωρίς σχετική εμπειρία ή γνώσεις, εκτός εάν αυτά τα άτομα επιτηρούνται από ένα άτομο που είναι υπεύθυνο για την ασφάλεια ή εάν έχουν λάβει οδηγίες από αυτό για τον τρόπο χρήσης της συσκευής. Τα παιδιά πρέπει να επιτηρούνται ώστε να είστε σίγουροι πως δεν παίζουν με τη συσκευή.

Μην αφήνετε τη συσκευή ενεργοποιημένη όταν αυτή δεν επιτηρείται.

Κίνδυνος από ηλεκτρικό ρεύμα Επικίνδυνη ηλεκτρική τάση!

Από την εσφαλμένη μεταχείριση της συσκευής μπορεί να προκληθεί ηλεκτροπληξία.

- Ελέγχετε τακτικά τη συσκευή και το καλώδιο για φθορές.

Σε περίπτωση ζημιάς ή προβληματικής λειτουργίας καθώς και πριν μετακινήσετε ή καθαρίσετε τη συσκευή, απενεργοποιήστε την σουνδέστε το ρευματολήπτη.

- Μέσα στη συσκευή δεν επιτρέπεται να χυθεί νερό. Μη βυθίζετε ούτε το καλώδιο ούτε το ρευματολήπτη μέσα σε νερό. Ποτέ μην πιάνετε το ρευματολήπτη καλωδίου με υγρά χέρια.

- Ποτέ μην αποσυνδέετε το ρευματολήπτη από την πρίζα τραβώντας το καλώδιο. Πρέπει να πιάνετε μόνο από το ρευματολήπτη.

2 Ενδεδειγμένη χρήση, παροχή εγγύησης

Ο καταστροφές εγγράφων προορίζεται για τον τεμαχισμό χαρτιών καθώς και μικρών ποσοτήτων δίσκων CD/DVD και πιστωτικών καρτών.

ΠΡΟΣΟΧΗ

Τα χαρτιά δεν επιτρέπεται να περιέχουν μεγάλους συνδετήρες.

Μην εισάγετε φακέλους με παράθυρα ή με φυσαλίδες, εφημερίδες, διαφάνειες, πλαστικοποιημένα έγγραφα, χαρτόνια, πλαστικά, ούτε σκληρά ή κολλητικά υλικά.

Η εγγύηση για τον καταστροφέα εγγράφων διαρκεί 2 χρόνια. Η φθορά τριβής, οι ζημιές από какό χειρισμό, η φυσιολογική φθορά καθώς και οι ζημιές από ξένες επεμβάσεις δεν καλύπτονται από την εγγύηση.

3 Συνοπτικά

1 Δοχείο συγκέντρωσης
2 Υποδείξεις ασφαλείας
3 Άνοιγμα τροφοδοσίας για χαρτιά
4 Mováda χειρισμού και ενδείξεων
5 Άνοιγμα τροφοδοσίας για δίσκους CD/DVD και για τραπεζικές κάρτες
6 Γενικός διακόπτης
7 Ετικέτα τύπου στην κάτω πλευρά της κεφαλής κοπής

Στοιχεία χειρισμού και ενδείξεων

Ενδείξεις:

4 Έναρξη χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επικίνδυνη ηλεκτρική τάση!

Από την εσφαλμένη μεταχείριση της συσκευής μπορεί να προκληθεί ηλεκτροπληξία.

• Χρησιμοποιείτε τη συσκευή μόνο σε ξηρούς εσωτερικούς χώρους. Ποτέ μη λειτουργείτε τη συσκευή σε υγρούς χώρους ή στη βροχή.
• Κρατάτε τη συσκευή, το ρευματολήπτη και το καλώδιο μακριά από ανοικτές εστίες και καυτές επιφάνειες. Τα ανοίγματα αερισμού πρέπει να είναι ανοικτά και να υπάρχει απόσταση από τον τοίχο ή τα έπιπλα τουλάχιστον 5 cm.

• Ο ρευματολήπτης σύνδεσης στην πρίζα πρέπει να είναι εύκολα προσιτός.
  • Πριν από τη σύνδεση του φις στην πρίζα ελέγξτε αν η τάση και η συχνότητα του ηλεκτρικού ρεύματος συμφωνούν με τα στοιχεία στην πινακίδα της συσκευής.

• Τοποθετήστε το παρεχόμενο δοχείο CD στο στήριγμα στην εσωτερική πλευρά του δοχείου τεμαχισμένων υλικών.

• Συνδέστε το φις σε μια κατάλληλη πρίζα.

5 Χειρισμός

Ενεργοποίηση της συσκευής

• Фéρτε το γενικό διακόπτη στη πίσω πλευρά του καταστροφέα στη θέση «Ι».
  • Πατήστε το πλήκτρο χειρισμού.
  ▶ Ανάβει η ένδειξη «Έτοιμο για λειτουργία».

Υποδειξη

Μην χρησιμοποιείτε και τους δύο μηχανισμούς τεμαχισμού ταυτόχρονα. Καταστρέφετε χαρτιά ή δίσκους CD/τραπεζικές κάρτες διαδοχικά.

Καταστροφή χαρτιών

Υποδειξη

Εάν αφαιρείτε από τα χαρτιά τα σύρματα συρραπτικών θα αυξήσετε τη διάρκεια ζωής του καταστροφέα.

• Εισάγετε τα χαρτιά στο μέσον της εγκοπής χαρτιών. Το φωτοκύτταρο θα ενεργοποιήσει αυτόματα το μηχανισμό τεμαχισμού. Για το λόγο αυτό σε λεπτές λωρίδες χαρτιού προσέχετε ώστε αυτές να μπορούν να αναγνωριστούν από το φωτοκύτταρο.
  ➢ Όταν το άνοιγμα τροφοδοσίας είναι πάλι ελεύθερο ο μηχανισμός τεμαχισμού απενεργοποιείται και ο καταστροφέας τίθεται σε κατάσταση ετοιμότητας.

Καταστροφή των CD

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού από θραύσματα!

Ανάλογα το είδος του υλικού μπο- ρεί κατά την καταστροφή των δίσκων CD να εκτιναχτούν θραύ- σματα.

- Γι autó πρέπει να φοράτε προστατευτικά γυαλιά.

• Βάλτε τα CD στη μέση του ανοίγματος τροφοδοσίας.
• Αδειάζετε το δοχείο CD το αργότερο μετά από την καταστροφή 5 δίσκων CD. Το ξεχωριστό δοχείο δίσκων CD βρίσκεται μέσα στο δοχείο τεμαχισμένων υλικών.

Καταστροφή πιστωτικών και παρόμοι- ων καρτών

- Βάλτε τις κάρτες στο κέντρο του ανοίγματος τροφοδοσίας. Απορρίπτετε τα τεμαχισμένα υλικά ξεχωριστά από τα άχρηστα χαρτιά.

Απενεργοποίηση της συσκευής

• Πατήστε το πλήκτρο χειρισμού.
Σβήνει η ένδειξη «Έτοιμο για λειτουργία».
- Фéρτε το γενικό διακόπτη στη πίσω πλευρά του καταστροφέα στη θέση «0».

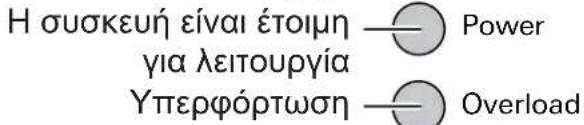

6 Ενδεικτικές λυχνίες LED αντι- μετώπισης βλαβών

Power

Ο καταστροφέας εγγράφων είναι έτοιμος για λειτουργία.

Overload Υπερφόρτωση

Το μηχάνημα υπερφορτώνεται. Εισάγατε με μιας πάρα πολλά χαρτιά.

Ο κοπτικός μηχανισμός λειτουργεί για μερικά δευτερόλεπτα προς τα πίσω και σπρώχνει το χαρτί προς τα έξω.
- Πατήστε εάν χρειαστεί το πλήκτρο αντιστροφής «R», για να αφαιρεθεί το χαρτί που έχει κολλήσει.
• Βάλτε τη μισή ποσότητα χαρτιού.
- Εισάγετε το χαρτί διαδοχικά.

Overheat To μοτέρ υπερθερμάνθηκε.

- Πριν θέσετε τον καταστροφέα εγγράφων πάλι σε λειτουργία αφήστε τον να κρυώσει για περίπου 30 λεπτά.

Το δοχείο είναι πλήρες

Ο μηχανισμός τεμαχισμού απενεργοποιείται.

ΠΡΟΣΟΧΗ

Αδειάστε άμεσα το δοχείο τεμαχισμένων υλικών επειδή διαφορετικά μπορεί να εμφανιστούν προβλήματα λειτουργίας στο μηχανισμό τεμαχισμού.

Στο πάνω μέρος του περιβλήματος υπάρ- χουν υποδοχές λαβής, που διευκολύνουν την ανύψωση της κεφαλής κοπής.

Ο κοπτικός μηχανισμός περιστρέφεται αδιάκοπα

• Το φωτοκύτταρο στη μέση του ανοίγματος τροφοδοσίας έχει μπλοκάρει από χαρτιά. Σπρώξτε μέσα τα χαρτιά με ένα λεπτό και γερό χαρτόνι.
• Το φωτοκύτταρο έχει βρομίσει από χαρτόσκονη. Καθαρίστε τον αισθητήρα με πεπιεσμένο αέρα ή με ένα στεγνό πινέλο ή πανί.

Για άλλες βλάβες και προτού ενημερώσετε το τμήμα εξυπηρέτησης πελατών, εξετάστε αν η κεφαλή κοπής έχει τοποθετηθεί σωστά πάνω στο δοχείο κομμένων κομματιών.

7 Καθαρισμός και συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επικίνδυνη ηλεκτρική τάση!

Από την εσφαλμένη μεταχείριση της συσκευής μπορεί να προκληθεί ηλεκτροπληξία.

Πριν από την αλλαγή θέσης και τον καθαρισμό απενεργοποιήστε τον καταστροφέα εγγράφων και αποσυνδέστε το φις από την πρίζα.

Οι εργασίες συντήρησης όπου πρέπει να αφαιρεθούν τα καλύμματα επιτρέπεται να εκτελούνται μόνο από το τμήμα εξυπηρέτησης πελατών και τους τεχνικούς σέρ-

βις της HSM. Οι διευθύνσεις εξυπηρέτησης πελατών δίνονται στη σελίδα 154.

Καθαρίζετε τον καταστροφέα μόνο με μαλακό πανί και με ήπιο διάλυμα σαπουνάδας. Ταυτόχρονα δεν επιτρέπεται η εισχώρηση νερού στη συσκευή.

X5, X8: Móvo για κοπή τεμαχίου:

Λιπαίνετε τον κοπτικό μηχανισμό όταν μειωθεί η απόδοση κοπής, δημιουρ-

γούνται θόρυβοι ή μετά από κάθε άδειασμα του δοχείου κομμένων τεμαχίων. Για το σκοπό αυτό χρησιμοποιείτε μόνο το ειδικό λάδι μπλοκ κοπής της HSM:

• Μέσα από το άνοιγμα εισόδου του χαρτιού ψεκάστε ειδικό λάδι στους κυλίνδρους κοπής καθόλο το πλάτος.
• Βάλτε το μηχανισμό τεμαχισμού να λει- τουργήσει ανάστροφα χωρίς να εισάγετε

χαρτιά, πιέζοντας το πλήκτρο Ρ.

Η χαρτόσκονη και τα σωματίδια ξεκολλούν και φεύγουν.

8 Απόρριψη / Ανακύκλωση

Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν διάφορα πολύτιμα υλικά, αλλά και επικίνδυνες ουσίες, που είναι απαραίτητες για τη λειτουργία και την ασφάλεια. Αν γίνει λανθασμένη απόρριψη ή μεταχείριση, αυτές οι ουσίες μπορεί να είναι επικίνδυνες για την υγεία και το περιβάλλον. Ποτέ μην πετάτε τις παλιές συσκευές στα απορρίμματα. Τηρείτε τους ισχύοντες κανονισμούς και χρησιμοποιείτε τα σημεία συλλογής για την επιστροφή και ανακύκλωση των ηλεκτρικών και ηλεκτρονικών παλιών συσκευών. Επίσης και όλα τα υλικά συσκευασία πρέπει να απορρίπτονται με σεβασμό προς το περιβάλλον.

9 Περιεχόμενα συσκευασίας

• Καταστροφέας εγγράφων συσκευασμένος σε κούτα
• Οδηγίες λειτουργίας

Παρελκόμενα

- Ειδικό λάδι για το μπλοκ κοπής (250 ml) κωδικός παραγγελίας 1.235.997.403 Οι διευθύνσεις εξυπηρέτησης πελατών δίνονται στη σελίδα 154.

10 Τεχνικά στοιχεία

Τύπος S10 X5 X8
Είδος κοπής Λωρίδες Κοπή τεμαχίου
Μέγεθος κοπής 6 mm 4,5 x 30 mm
Βαθμός ασφαλείας DIN 66399	P-2 / O-1 / T-1 / E-2	P-4 / O-1 / T-1 / E-2
Απόδοση κοπής* (φύλλα) 80 g/m2DIN A4 70 g/m2	1012	56	810
Ταχύτητα κοπής	35 mm/s
Πλάτος εργασίας	220 mm
Σύνδεση	230 V / 50 Hz
Μέγιστη ισχύς για μέγιστο αριθμό φύλλων	125 W		250 W
Βάρος	4,65 kg	5,25 kg	5,90 kg
Όγκος του δοχείου συλλογής	18 l
Ξεχωριστός μηχανισμός τεμαχισμού για δίσκους CD / DVD / τραπεζικές κάρτες
Είδος κοπής	Λωρίδες
Μέγεθος κοπής	15 mm
Απόδοση κοπής	1 CD / DVD (max. 1,2 mm πάχος) ή 1 τραπεζική κάρτα
Γενικά στοιχεία
Τρόπος λειτουργίας	Σύντομη λειτουργία
Χρόνος λειτουργίας	4 min
Χρόνος ηρεμίας	15 min
Συνθήκες περιβάλλοντος σε λειτουργία:ΘερμοκρασίαΣχετική υγρασίαΥψόμετρο (NN)	-10°C έως +25°Cmax. 90%, χωρίς συμπύκνωσηmax. 2.000 m
Διαστάσεις ΠxYxB (mm)	345 x 245 x 385
Εκπομπή θορύβου (λειτουργία χωρίςφορτίο / Υπό φορτίο)	58 dB(A) / 65 dB(A)

* Ο μέγιστος αριθμός φύλλων (DIN A4, 70 g/m² ή 80 g/m²), τροφοδοσία κατά μήκος, που μπορούν να τεμαχιστούν σε μία δόση. Ο προσδιορισμός των αναφερόμενων στοιχείων ισχύος γίνεται με καινούργιο, λαδωμένο μηχανισμό κοπής και με ψυχρό μοτέρ. Μια πιο αδύνατη ηλεκτρική τάση ή μια άλλη συχνότητα από ότι αναγράφεται μπορεί να οδηγήσει σε πιο χαμηλή απόδοση φύλλων και σε μεγαλύτερο θόρυβο λειτουργίας. Ανάλογα με τη δομή και τις ιδιότητες του χαρτιού καθώς και το είδος τροφοδοσίας η απόδοση φύλλων μπορεί να διαφέρει.

Ο καταστροφέας εγγράφων εκπληρώνει τους σχετικούς κανονισμούς εναρμόνισης της Ευρωπαϊκής Ένωσης:

• Οδηγία χαμηλής τάσης 2014/35/ΕΕ
• Οδηγία ΗΜΣ 2014/30/ΕΕ
• Οδηγία RoHS 2011/65/EE

Η δήλωση συμμόρφωσης ΕΕ μπορεί να ζητηθεί από τον κατασκευαστή.
