Shredstar S10 - Skartovač HSM - Bezplatný návod na obsluhu

Typ produktu	Ničiteľ dokumentov
Značka	HSM
Model	Shredstar S10
Typ rezu	Rezanie na pásy (6 mm)
Bezpečnostná úroveň (DIN 66399)	P-2 / O-1 / T-1 / E-2
Kapacita rezu (listy 70 g/m²)	10-12 listov
Kapacita rezu (listy 80 g/m²)	8-10 listov
Rýchlosť rezu	35 mm/s
Šírka vstupu	220 mm
Typ ničených materiálov	Papier, CD/DVD, kreditné/viernostné karty
Objem zberného koša	18 litrov
Samostatný zberný kôš na CD	Áno, maximálna kapacita 5 CD
Elektrické napájanie	230 V / 50 Hz
Príkon (max.)	125 W
Rozmery (D × Š × V)	345 × 245 × 385 mm
Hmotnosť	4,65 kg
Režim prevádzky	Krátkodobá prevádzka
Doba prevádzky / prestávky	4 min / 15 min
Hladina hluku (naprázdno / pri záťaži)	58 dB(A) / 65 dB(A)
Špeciálny olej na rezací blok	Ref. 1.235.997.403 (250 ml)
Údržba	Čistenie jemnou handričkou a mydlom; pravidelne olejovať rezací blok
Bezpečnosť	Automatické zastavenie, ochrana proti preťaženiu a prehriatiu, fotoelektrický senzor
Záruka	2 roky
Popredajný servis	HSM alebo autorizovaní partneri

Často kladené otázky - Shredstar S10 HSM

Koľko listov môžem vložiť naraz?

Pre papier 70 g/m² vložte maximálne 10 až 12 listov. Pre 80 g/m² obmedzte na 8-10 listov. Nadmerné množstvo spôsobí preťaženie indikované kontrolkou Overload.

Čo robiť, ak sa rozsvieti kontrolka Overload?

Ničiteľ automaticky obráti smer, aby vytlačil papier. Odstráňte polovicu stĺpca a vkladajte listy po jednom. V prípade potreby stlačte tlačidlo spätného chodu R na uvoľnenie bloku.

Môžem ničiť CD/DVD alebo kreditné karty?

Áno, vložte jeden CD/DVD alebo kreditnú kartu do špeciálneho otvoru určeného na tento účel. Pri ničení CD používajte ochranné okuliare. Vyprázdnite zberný kôš na CD po 5 diskoch.

Čo znamená kontrolka Overheat?

Motor sa prehrial. Nechajte zariadenie vychladnúť 30 minút pred opätovným použitím. Táto kontrolka po vychladnutí automaticky zhasne.

Ako udržiavať rezací blok?

Pravidelne olejujte rezací blok špeciálnym olejom HSM (ref. 1.235.997.403). Nastriekajte po celej šírke valcov cez podávač papiera a potom spustite spätný chod (tlačidlo R) bez papiera.

Čo robiť, ak sa ničiteľ po ničení nezastaví?

Fotoelektrický senzor môže byť upchatý kúskom papiera alebo prachom. Použite tenký kartón na vytlačenie papiera alebo vyčistite senzor stlačeným vzduchom alebo suchou handričkou.

Prečo sa rezací blok zastaví, hoci zberný kôš nie je plný?

Skontrolujte, či je rezacia hlava správne umiestnená na zbernom koši. Ak snímač hladiny zistí plný kôš, vyprázdnite ho a neutláčajte čiastočky.

Môžem ničiť sponky, svorky alebo obálky s okienkom?

Nie. Odstráňte veľké sponky a svorky. Nevkladajte obálky s okienkom, lepkavé materiály, plast, kartón ani laminované dokumenty. Mohlo by dôjsť k poškodeniu zariadenia.

Aká je povolená doba nepretržitej prevádzky?

Ničiteľ je navrhnutý na krátkodobú prevádzku: 4 minúty nepretržite, po ktorých nasleduje povinná 15-minútová prestávka na zabránenie prehriatiu.

Kde nájdem popredajný servis?

Opravy musí vykonávať popredajný servis HSM alebo autorizovaný technik. Adresy sú uvedené na strane 154 návodu. Neotvárajte kryt sami.

NÁVOD NA OBSLUHU Shredstar S10 HSM

Označenia nebezpečenstva signálnym slovom VÝSTRAHA a textom na šedom podklade vás varujú pred t’ažkými a život ohrozujúcimi zraneniami.

POZOR

označuje informácie efektívnej prevádzky stroja bez rizika ohrozenia.

Bezpečnostné pokyny

Pred uvedením stroja do prevádzky si prečítajte návod na prevádzku, odložte si ho pre prípad neskoršieho použitia a odovzdajte ho budúcim používatel'om.

Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke!

Nebezpečenstvo poranenia ostrými nožmi!

Nikdy nesiahajte do štrbiny prí- vodu papiera.

Nebezpečenstvo úrazu vtiahnu- tím!

Dlhé vlasy, volné časti odevu, viazanky, šály, náhrdelníky a retiazkové náramky atd'. udržia-vajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Nes-kartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné fólie atd'.

Nebezpečenstvo popálenia!

Nepoužívajte čistiace prostriedky alebo tlakové rozprašovacie nádoby, ktoré obsahujú horľavé látky, ked’že tieto substancie by sa mohli vznietit’.

Nebezpečenstvo pre deti a iné osoby!

Prístroj nesmú používať osoby (vrátane detí mladších ako 14 rokov) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostatkom skúse-ností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnost' alebo budú touto osobou poučené o obsluhe prístroja.

Deti by mali byt' po dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrat'. Nenechávajte skartovacie zariadenie bez dozoru zapnuté.

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

– Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený.

Ak je skartovacie zariadenie poškodené, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a vytiah-t'ovú zástrčku.

- Zabráňte vniknutiu vody so skartovacieho zariadenia. Neponárajte siet'ový kábel ani siet'ovú zástrčku do vody. Nikdy nechy-tajte siet'ovú zástrčku vlhkými rukami.

2 Správne použitie, zodpovednost' za nedostatky

Skartovacie zariadenie je určené na skartovanie papiera, ako aj malých množstiev CD/DVD diskov a kreditných/zákazníckych kariet.

POZOR

Papier nesmie obsahovat' žiadne vel'ké kancelárske spony.

Nevkladajte žiadne obálky s okienkom alebo so vzduchovým vankúšom, noviny, fólie, laminované dokumenty, kartón, plastový materiál, lepiaci alebo tvrdý materiál.

Záručná doba skartovaceho zariadenia je 2 roky. Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky.

3 Přehled

1 Nádoba na odrezky
2 Bezpečnostné pokyny
3 Vkladací otvor na papier
4 Riadiaca a indikačná jednotka
5 Vkladací otvor na CD/DVD a zákaznícke/kreditné karty
6 Sietový spínač
7 Typový štítok na spodnej strane rezacej hlavy

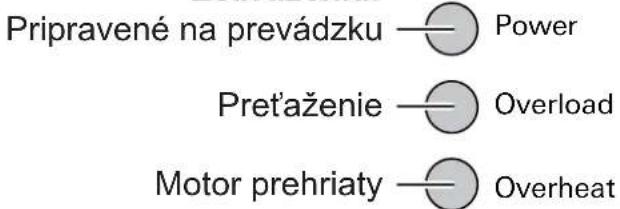

Riadiace a indikačné prvky

Zobrazenia:

R

Ovládacie tlačidlá
Reverzačné tlačidlo

4 Uvedenie do prevádzky

VÝSTRAHA

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

• Prístroj používajte len v suchých miestnostiach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.
• Prístroj, sieťovú zástrčku a kábel držte v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť vol’né a musí byť dodržaná vzdialenost’ od steny alebo nábytku min. 5 cm.
• Dbajte na to, aby bola siet'ová zástrčka l'ahko prístupná.

• Pred zastrčením zástrčky do siet'ovej zásuvky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.

• Umiestnite dodanú nádobu na skartované disky CD do držiaka na vnútornej strane nádoby na skartovaný materiál.

• Zariadenia a zasuňte elektrickú zástrčku do správne nainštalovanej elektrickej zásuvky.

5 Obsluha

Zapnutie skartátora

• Siet'ový spínač na zadnej strane skartovačky nastavte na „I“.
  • Stlačte ovládacie tlačidlo.
  Svieti zobrazenie „Pripravené na prevádzku“.

Poznámka

Nepoužívajte súčasne obidva rezacie mechanizmy. Skartujte papier a CD/kreditné karty postupne za sebou.

Skartovanie papiera

Poznámka

Životnosť vášho skartátora predĺžite, ked' z papiera odstránite zošívacie spony.

V závislosti od druhu materiálu môže pri drvení CD diskov dochá-dzat' k tvorbe črepín.

- Preto noste ochranné okuliare.

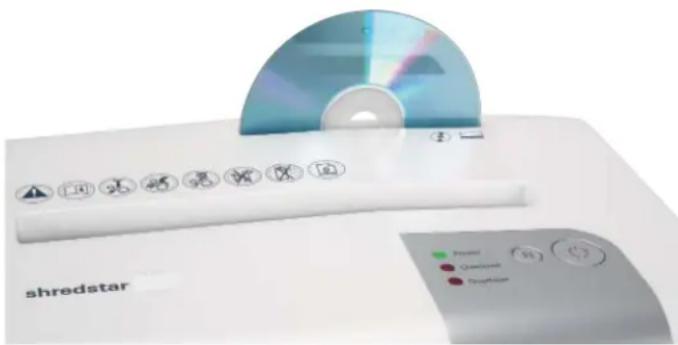

• CD disk vložte do stredu vkladacieho otvoru.
• Vyprázdnite nádobu pre CD najneskôr po zničení 5 CD. Samostatná nádoba pre CD sa nachádza v zásobníku narezaného materiálu.

Skartovanie kreditných/zákazníckych kariet

- Vložte kartu do stredu prívodného otvoru. Rozdrvený materiál pri likvidácii separujte od papierového odpadu.

Vypnutie skartátora

• Stlačte ovládacie tlačidlo.
▶ Rozsvieti sa „Pripravené na prevádzku“.
- Nastavte siet'ový spínač na zadnej strane skartovačky na „0“.

6 Kontrolky, odstránenie poruchy

Power

Skartovacie zariadenie je pripravené na prevádzku.

Overload Pret'aženie

Stroj je preťažený. Vložili ste priveľa papiera naraz.

▶ Rezný mechanizmus pobeží niekol'ko sekúnd vratným smerom a posunie papier von.
- Príp. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.
• Zredukujte vel'kost' stohu papiera.
- Vkladajte papier postupne jeden za druhým.

Overheat Motor je prehriaty.

- Pred opätovným uvedením skartovačky do prevádzky ju nechajte cca 30 minút ochladit'.

Zásobník je plný

Vyprázdnite plnú nádobu na odrezky, lebo sa pri viacnásobnom stlačení môže poškodit rezacie zariadenie.

V hornej časti skrine sú vytvorené uchytá- vacie priehlbiny, ktoré umožňujú zdvíhanie rezacej hlavy.

• Svetelná závora v prívode papiera je zablo- kovaná papierom. S pomocou tenkého pevného kartónu pretlačte papier.
• Svetelná závora je znečistená papierovým prachom. Vyčistite snímač so stlačeným vzduchom alebo so suchým štetcom alebo utierkou.

Pri iných poruchách pred oznámením poruchy zákazníckemu servisu skontrolujte, či je rezacia hlava správne nasadená na odpadovú nádobu.

7 Čistenie a údržba

VÝSTRAHA

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

Skartovačku pred presunutím alebo čistením vypnite a vytiah-nite siet'ovú zástrčku.

Servisné práce spojené s odstránením krytov telesa smie vykonávat' len zákaznícky servis HSM a servisní technici.

Adresy zákazníckeho servisu pozri na strane 154.

Skartovačku čistite len mäkkou handrou a jemným roztokom mydlovej vody. Pritom nesmie do prístroja vniknút žiadna voda.

X5, X8: V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po každom vyprázdnení zásobníka materiálu nao-

lejujte rezací mechanizmus. K tomu používajte len špeciálny olej pre HSM-rezací blok:

• Cez otvor prívodu papiera nastriekajte po celej šírke na rezné hriadele špeciálny olej pre rezací blok.
• Rezací mechanizmus nechajte bežat' spätne bez vkladania papiera, na to stlačte tlačidlo R.
  ▶ Papierový prach a častice sa uvol'nia.

8 Likvidácia / recyklácia

Odpad z elektrických a elektronic- kých prístrojov a zariadení obsahuje ešte množstvo cenných materiálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre čin- nost' a bezpečnosť týchto

zariadení. V prípade nesprávnej likvidácie alebo manipulácie môžu predstavovat' nebezpečenstvo pre zdravie človeka a životné prostredie. Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné predpisy a na odovzdanie a zhodnotenie odpadu z elektrických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia.

9 Obsah dodávky

• Skartovačka balená v kartóne
  • Návod na používanie

Príslušenstvo

- Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403

Adresy zákazníckeho servisu pozri na strane 154.

10 Technické údaje

Typ S10 X5 X8
Typ rezu Rez na prúžky Rez na častice
Dížka rezu 6 mm 4,5 x 30 mm
Stupeň utajenia DIN 66399 P-2 / O-1 / T-1	/ E-2	P-4 / O-1 / T-1 / E-2
Výkon rezu* (listov) DIN A4 80 g/m 2 70 2	1012	5g/m 6	810
Rezacia rýchlost’ 35 mm/s
Pracovná šírka	220 mm
Napájanie	230 V / 50 Hz
Výkon max	125 W		250 W
Hmotnost’	4,65 kg 5,25 kg	5,90 kg
Objem odpadovej nádoby	18 l
Samostatný rezací mechanizmus pre CD / DVD / zákaznícke a kreditné karty
Typ rezu	Rez na prúžky
Dížka rezu	15 mm
Výkon rezu	1 CD / DVD (max. hrúbka 1,2 mm) alebo 1 kreditná karta/zákaznícka karta
Všeobecné údaje
Druh prevádzky	Krátkodobá prevádzka
Prevádzková doba	4 min
Prestoj	15 min
Podmienky prostredia pri prevádzke:teplotarelatívna vlhkost' vzduchunadmorská výška	-10°C až +25°Cmax. 90%, bez kondenzovaniamax. 2.000 m
Rozmery š x v x h (mm)	345 x 245 x 385
Emísia hluku (Chod naprázdno / pri zaťa-žení)	58 dB(A) / 65 dB(A)

* Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po dĺžke privádzaných, ktoré sa rozrežú pri jednom prechode. Stanovenie uvedených údajov o výkone sa uskutočňuje s novým, naolejovaným rezacím mechanizmom a studeným motorom. Slabšie sieťové napätie alebo iná sieťová frekvencia ako je uvedená môže viest' k nižšiemu výkonu a zvýšenej hlučnosti. Podľa štruktúry a vlastností papiera a druhu spôsobu uloženia môže byť výkon odlišný.

Skartovačka spíňa platné harmonizované predpisy Európskej Únie:

• Smernica o nízkom napätí 2014/35/EÚ
• Smernica o elektromagnetickej kompatibilite 2014/30/EÚ
  • RoHS smernica 2011/65/EÚ

EÚ vyhlásenie o konformite si môžete vyžiadať od výrobcu.
