Produkttype	Dokumentmakulerer
Mærke	HSM
Model	Shredstar S10
Skæringstype	Strimelskæring (6 mm)
Sikkerhedsniveau (DIN 66399)	P-2 / O-1 / T-1 / E-2
Skærekapacitet (ark 70 g/m²)	10-12 ark
Skærekapacitet (ark 80 g/m²)	8-10 ark
Skærehastighed	35 mm/s
Indføringsbredde	220 mm
Type af destruerede medier	Papir, CD/DVD, kredit-/kundekort
Opsamlingsvolumen	18 liter
Separat CD-opsamling	Ja, max. kapacitet 5 CD'er
Strømforsyning	230 V / 50 Hz
Effektforbrug (maks.)	125 W
Mål (L × B × H)	345 × 245 × 385 mm
Vægt	4,65 kg
Driftsform	Kortvarig drift
Driftstid / pause	4 min / 15 min
Støjniveau (tomgang / belastning)	58 dB(A) / 65 dB(A)
Specialolie til skæreenhed	Ref. 1.235.997.403 (250 ml)
Vedligeholdelse	Rengøring med blød klud og sæbe; smør skæreenheden regelmæssigt
Sikkerhed	Automatisk stop, overbelastnings- og overophedningsbeskyttelse, fotoelektrisk sensor
Garanti	2 år
Kundeservice	HSM eller autoriserede partnere

Ofte stillede spørgsmål - Shredstar S10 HSM

Hvor mange ark kan jeg indsætte ad gangen?

Til papir på 70 g/m², indsæt maksimalt 10 til 12 ark. Til 80 g/m², begræns til 8-10 ark. Overskridelse forårsager overbelastning, som indikeres af lyset Overload.

Hvad skal jeg gøre, hvis Overload-lyset tændes?

Makulereren vender automatisk retningen for at udstøde papiret. Fjern halvdelen af bunken og indsæt arkene ét ad gangen. Tryk om nødvendigt på returknappen R for at frigøre enheden.

Kan jeg makulere CD/DVD eller kreditkort?

Ja, indsæt en enkelt CD/DVD eller et kreditkort i den specifikke åbning. Bær beskyttelsesbriller ved makulering af CD'er. Tøm CD-opsamlingen efter 5 diske.

Hvad betyder Overheat-lyset?

Motoren er overophedet. Lad apparatet køle af i 30 minutter før genbrug. Lyset slukker automatisk efter afkøling.

Hvordan vedligeholder jeg skæreenheden?

Smør regelmæssigt skæreenheden med HSM specialolie (ref. 1.235.997.403). Spray over hele bredden af cylindrene gennem papirindføringen, og kør derefter i bakgear (knap R) uden papir.

Hvad gør jeg, hvis makulereren ikke stopper efter makulering?

Den fotoelektriske celle kan være blokeret af et stykke papir eller støv. Brug et tyndt stykke pap til at skubbe papiret, eller rengør sensoren med trykluft eller en tør klud.

Hvorfor stopper skæreenheden, selvom opsamleren ikke er fuld?

Kontrollér, at skærehovedet er korrekt placeret på opsamleren. Hvis niveausensoren registrerer en fuld opsamler, tøm den og pres ikke partiklerne sammen.

Kan jeg makulere clips, hæfteklammer eller vindueskuverter?

Nej. Fjern store clips og hæfteklammer. Indsæt ikke vindueskuverter, klæbende materialer, plastik, pap eller laminerede dokumenter. Dette kan beskadige apparatet.

Hvad er den tilladte kontinuerlige driftstid?

Makulereren er designet til kortvarig drift: 4 minutter kontinuerligt, efterfulgt af en obligatorisk pause på 15 minutter for at undgå overophedning.

Hvor finder jeg kundeservice?

Reparationer skal udføres af HSM kundeservice eller en autoriseret tekniker. Adresser findes på side 154 i vejledningen. Åbn ikke kabinettet selv.

BRUGSANVISNING Shredstar S10 HSM

1 Symbolforklaring og sikkerhedshenvisninger

ADVARSEL

Faretegnet ▲d signalordet

ADVARSEL og tekst med grå baggrund advarer dig mod alvorlige til livsfarlige kvæstelser.

VIGTIGT

henviser til mulige materielle skader.

Bemærk

angiver oplysninger om en effektiv drift af maskinen uden risiko for fare.

Sikkerhedsinstruktioner

Læs driftsvejledningen før idrift- tagning af maskinen, opbevar den til senere brug, og videregiv vej- ledningen til senere brugere.

Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

Fare for kvæstelser på grund af skarpe knive!

Grib aldrig ind i spalten på papirtilførslens åbning.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sam- mensnøringer, blød plasticfolie.

Fare for forbrænding!

Anvend ikke rengøringsmidler eller sprayfl asker med trykluft, som indeholder antændelige materialer, da disse substanser kan blive antændt.

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, san-

semæssige eller mentale evner eller uden erfaring og/eller uden viden, med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Lad ikke makulatoren være tændt uden opsyn.

Fare på grund af elektrisk strøm!

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

- Kontrollér regelmæssigt apparatet og kablet for skader.

Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

- Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand. Tag aldrig fat i netstikket med fugtige hænder.

- Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.

Makulatoren er beregnet til at fi ndele papir samt små mængder cd'er/dvd'er og kredit-/kundekort.

VIGTIGT

Papiret må ikke indeholde clips.

Før ikke rudekonvolutter og konvolutter med luftbobler, aviser, folier, laminerede dokumenter, pap, plastik, klæbende eller hårdt materiale ind.

Garantitiden for makulatoren er på 2 år. Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

3 Oversigt

1 Materialebeholder
2 Sikkerhedshenvisninger
3 Tilførselsåbning til papir
4 Betjenings- og displayenhed
5 Tilførselsåbning til cd'er/dvd'er og kunde-/kreditkort
6 Netafbryder
7 Typeskilt på undersiden af skærehovedet

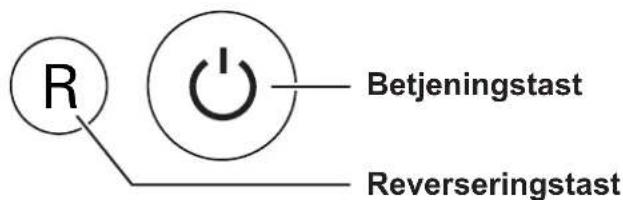

Betjenings- og displayelementer

Visninger:

Driftsklar

Power

Overbelastning

Overload

Motor overophedet

Overheat

4 Idriftsættelse

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

• Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn.
• Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.
• Sørg for, at det er nemt at nå netstikket.

• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på type-skiltet, før netstikket sættes i.

• Sæt den medfølgende cd-beholder i holderen på indersiden af materialebeholderen.

• Sæt netstikket i en korrekt installeret stikdåse.

5 Betjening

Tilkobling af makulatoren

• Netafbryderen på bagsiden af makule-ringsmaskinen stilles på "l".
• Tryk på betjeningstasten.
  ▶ Visningen "Driftsklar" lyser.

Bemærk

Anvend ikke de to skæreværker samtidigt. Makulér papir og cd'er/kreditkort efter hinanden.

Makulering af papir

Bemærk

- Før papir ind midt i papiråbningen. Makuleringsprocessen startes af en fotocelle i papirtilførsels-åbningen. Sørg derfor ved smalle papirstrimler for, at de kan registreres af fotocellen.

Når tilførselsåbningen er fri igen, frakobles skæreværket, og makulatoren skifter til standby.

Makulering af cd'er / dvd'er

ADVARSEL

Fare for kvæstelser på grund af splinter!

Afhængigt af materialetypen kan der slynges splinter ud af skæreværket, som kan medføre øjenskader, når der makuleres cd'er.

• Bær beskyttelsesbriller.

• Før altid kun en cd/dvd ind i midten af tilførselsåbningen.
• Tøm cd-beholderen senest efter makule-ring af 5 cd'er. Den separate cd-beholder befi nder sig i materialebeholderen.

Makulering af kredit- og kundekort

- Før kortet ind i midten af tilførselsåbningen. Bortskaf det makulerede materiale separat fra papiraffald.

Frakobling af makulatoren

• Tryk på betjeningstasten.
  ▶ Visningen „Driftsklar“ slukker.
• Netafbryderen på bagsiden af makule-ringsmaskinen stilles på „0“.

6 Lysdiodevisninger, udbedring af fejl

Power

Apparatet er driftsklart.

Overload Overbelastning

Maskinen er overbelastet. Der er tilført for meget papir på én gang.

Skæreværket kører baglæns et par sekunder og skubber papiret ud.
- Tryk evt. også på reverseringstasten „R“ for at tage papirstablen ud.
- Halvér papirstablen.
- Før papiret ind stykke for stykke.

Overheat Motoren er overophedet.

- Lad makulatoren køle af i ca. 30 min., før den tages i drift igen.

Beholder fuld

▶ Skæreværket frakobles.

VIGTIGT

Tøm den fulde affaldsbeholder med det samme, da der kan forekomme funktionsfejl, hvis materialet presses sammen fl ere gange.

I kabinetoverdelen er der indarbejdet grebsfordybninger, som gør det lettere at løfte skærehovedet.

Skæreværket kører uafbrudt

• Fotocellen i papirtilførslen er blokeret af papir. Tryk papiret igennem med tyndt, fast pap.
• Fotocellen er tilsmudset på grund af papirstøv. Rengør sensoren med trykluft eller en tør pensel eller klud.

Kontrollér ved andre fejl, om skærehovedet er sat korrekt på materialebeholderen, før vores kundeservice kontaktes.

Forkert omgang med maskinen kan medfører elektrisk stød.

Sluk makulatoren, og træk netstikket ud, før den fl yttes eller gøres rent.

Servicearbejder, som er forbundet med fjernelse af husafdækninger, må kun udføres af HSM-kunde-service og service-teknikere fra vores samarbejdspartnere.

Kundeserviceadresser se side 154.

Rengør kun makulatoren med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

X5, X8: Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholderen er blevet

tømt. Anvend kun HSM-skæreblokspecialolie:

• Sprøjt specialolien på skæreakslerne i hele bredden gennem papirtilførslen.
• Lad skæreværket køre baglæns uden papirtilførsel. Tryk på R-tasten.
  ▶ Papirstøv og partikler løsnes.

8 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødvendige for funktionen og sikkerheden. Ved forkert bortskaffelse

eller håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

9 Leverage

• Makuleringsmaskinen er indpakket i kasse
• Brugsvejledning

Tilbehør

- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 154.

10 Tekniske data

Type S10 X5 X8
Skæretype Strimmelskæring Partikelskæring
Snitstørrelse 6 mm 4,5 x 30 mm
Sikkerhedstrin DIN 66399 P-2 / O-1 / T-1 / E-2		P-4 / O-1 / T-1 / E-2
Skæreeffekt* (ark), DIN A4 80 g/m 2 70 g/m 2	10	5	8
	12	6	10
Skærehastighed	35 mm/s
Indføringsbredde	220 mm
Tilslutning	230 V / 50 Hz
Strømforbrug ved maks. antal ark	125 W		250 W
Vægt	4,65 kg	5,25 kg	5,90 kg
Volumen på affaldsbeholderen	18 l
Separat skæreværk til cd/dvd/kunde- og kreditkort
Skæretype	Strimmelskæring
Snitstørrelse	15 mm
Skæreeffekt	1 cd/dvd (maks. 1,2 mm tyk) eller 1 kreditkort/kundekort
Generelle data
Driftsart	Korttidsdrift
Driftstid	4 min
Hviletid	15 min
Omgivelsesbetingelser under driften:TemperaturRelativ luftfugtighedHøjde over havets overfl ade	-10°C til +25°CMaks. 90%, ikke-kondenserendeMaks. 2.000 m
Mål B x D x H (mm)	345 x 245 x 385
Støjniveau (tomgang / last)	58 dB(A) / 65 dB(A)

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige.

Makulatoren opfylder EUs gældende harmoniseringsforskrifter:

• Lavspændingsdirektiv 2014/35/EU
• EMC-direktiv 2014/30/EU
• RoHS-direktiv 2011/65/EU

EU-overensstemmlseserklæringen kan bestilles hos producenten.
