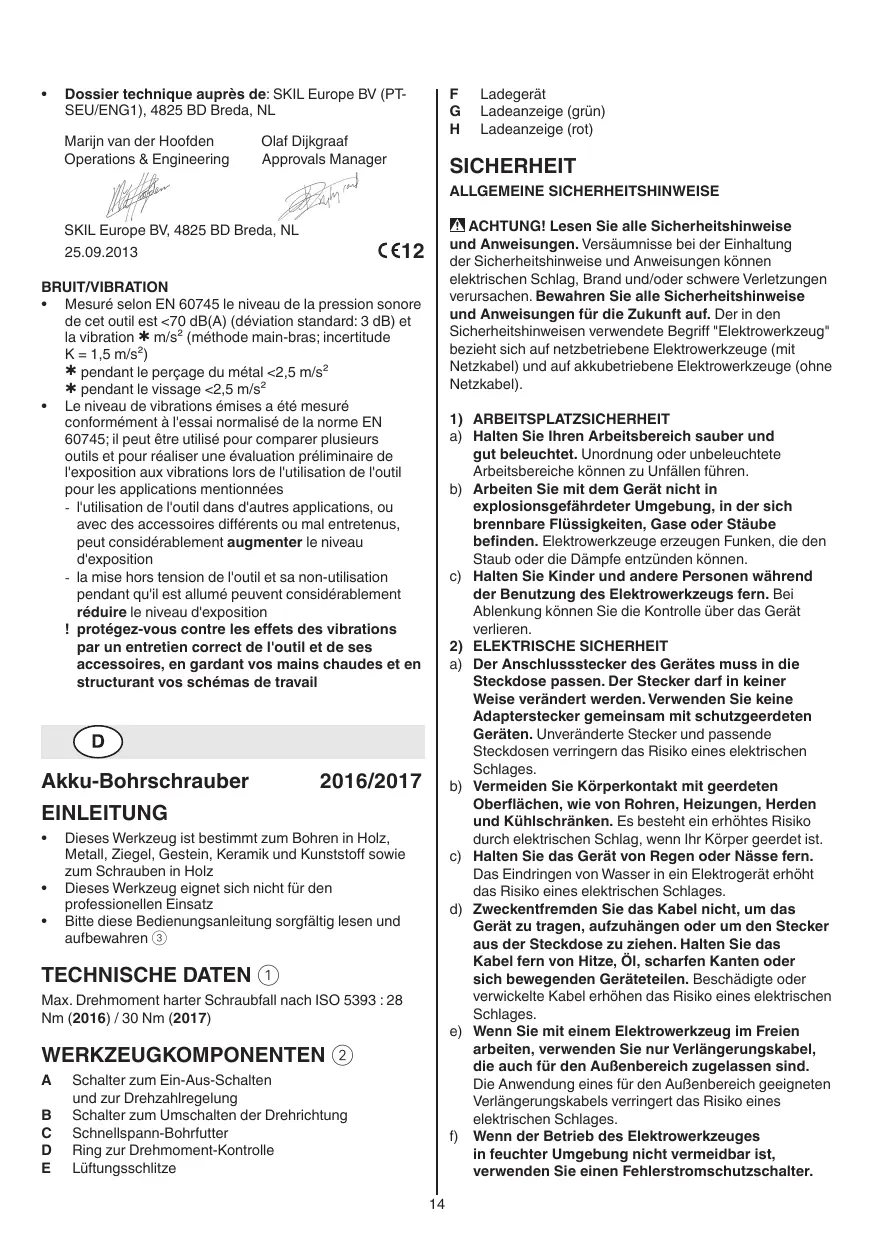

BEDIENUNGSANLEITUNG F015 SKIL

• Dieses Werkzeug ist bestimmt zum Bohren in Holz, Metall, Ziegel, Gestein, Keramik und Kunststoff sowie zum Schrauben in Holz
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Bite these Bedienungsanleitung sorgfältig lessen und aufbewahren (3)

TECHNISCHE DATEN ①

Max.Drehmoment harter Schraubfall nach ISO 5393:28

Nm (2016) / 30 Nm (2017)

WERKZEUGKOMPONENTEN ②

A Schalter zum Ein-Aus-Schalten und zur Drehzahlregelung
B Schalter zum Umschalten der Drehrichtigung
C Schnellspann-Bohrfutter
D Ring zur Drehmoment-Kontrolle
E Lufungsschlitze

F Ladegerat
G Ladeanzeige (grün)
H Ladeanzeige (rot)

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE

ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff Elektrowerkzeug bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT
a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfalen führen.
b) Arbeiten Sie mit dem Gerät nicht in explosionsgefrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüllen können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Abenkung können Sie die Kontrolle über das Gerät verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nesse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu zieren. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringerst das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkreuziges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschafter.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitssschue, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällten führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Geräteinschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerat in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das fürdur bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzten Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten latent, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorschimtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Gerät nicht benutzen, die mit demsem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

6) SERVICE

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) SORGFÄLTIGER UMGANG UND GEBRAUCH VON AKKUGERÄTEN
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metalgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusammen arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR AKLU-BOHRSCHRAUBER

• Beschäftigungen durch Schrauben, Nagel und ähnliches an Ihrw Werkstück vermelden; diese vor Arbeitsbeginn entfernen
  Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Ladegerats angegebenen

Spannung übereinstimmt

• Im Falle von atypischen Verhalten oder Fremdgeräussen schalten Sie das Werkzeug sofort aus oderziehen Sie den Netzstecker des Ladegerats aus der Steckdose
• SKIL kann nur dann die einwandfreie Funktion des Werkzeuges zuschern, wenn Original-Zubehör verwendet wird
  Nur Zubehor verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
• Das Werkzeug/Ladegerät ist nicht dazu bestimmt durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten, oder mangelnder Erfahrung und Wissen, benutzt zu werden; es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihrer Anweisungen, wie das Werkzeug/Ladegerät zu benutzen ist
• Stellen Sie sichere, dass Kinder nicht mit dem Werkzeug/Ladegerät speilen
• Sichern Sie das Werkstück (ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand)
• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann (der Kontakt mit einer spannungsführenden Leitung kann auch Metalteile des Elektrowerkzeuges unter Spannung setzen und zu einem elektrischen Schlag führen)
• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzusprünen, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu (Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen; Beschädigung einer Gasleitung kann zur Explosion führen; Eindringen in eine Wasserleitung verursacht Sachbesächigung oder kann einen elektrischen Schlag verursachen)
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
  Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispisswise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung; tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Beachten Sie die für ihr verwendetes Verbraunschmaterial gültigen nationale Staubschutzvorgaben
• Stellen Sie sichere dass Schalter B ② sich in der mittel-Schluss-) Position befindet, bevor Sie Werkzeug-einstellungen vornehmen oder Zubehör wechseln, sowie beim Tragen oder Weglegen des Werkzeuges

AUFLADEN/BATTERIEN

• Laden Sie die Batterie ausschließlich durch das mitgelieferte Ladegerät auf
  Die Kontakte im Ladegerät nicht berühren
• Setzen Sie das Werkzeug/Ladegerät/Batterie niemals dem Regen aus
  Die Batterie nicht in einer feuchten oder nassen Umgebung aufladen
• Bewahren Sie das Werkzeug/Ladegerät/Batterie stets bei Raumtemperaturen unter 40^ und über 0^ auf
• Beschädigte Ladegeräte nicht in Betriebnehmen;\ bringen Sie das Gerat zwecks Überprüfung stets zu\ einer unserer officierten SKIL-Vertragswerkstätten
• Ladegerät nicht weiter verwenden, wenn Kabel oder Stecker beschädigt sind, sondern Kabel oder Netzstecker(soften ersetzen bei einer unserer offiziellen SKIL-Vertragswerkstätten
• Beschäftigte Batterien nicht weiter verwenden, sondern sofort erszen.
  Zerlegen Sie niemals das Ladegerät oder die Batterie
• Nicht versuchen, nicht-aufladbare Batterien mit dem Ladegerät zu laden

ERKLÄRUNG DER SYMBOLE AUF DEM LADEGERÄT/ DER BATTERIE

③ Die Bedienungsanleitung vor dem Gebrauchlesen
④ Das Ladegerät nur in Innenräumen benutzen
⑤ Doppelte Isolierung (kein Erdleiter erforderlich)
⑥ Störungssicherer Isoliertransformator (die Stromquelle ist elektrisch von dem Transformatorausgang getrennt)
⑦ Automatische Abschaltung, wenn das Ladegerät zu heißt wird (thermischer Kurzschluss und das Ladegerät wird unbrauchbar)
Eighte Ane falsche Polung beim Ladegeratanschluss kann eine Gefährdung verursachen (die Batterie nur mit dem mitgelieferten Ladegerat auflaufen)
⑨ Das Ladegerät nicht in den Hausmüll werfen
Die Batterie nicht in den Hausmull werfen

BEDIENUNG

• Aufladen der Batterie ⑪

• neue Werkzeuge sind nicht aufgeladen

• Ladegerät wie dargestellt an die Netzspannung anschließen
• die grüne Lampe G leuchtet auf und zeigt an, dass das Ladegerät einsatzbereit ist
• die Batterie in das Ladegerät einfahren
• die rote Lampe H leuchtet auf und zeigt an, dass die Batterie geladen wird
• Iaden Sie den Akku mindestens 5 Stunden, danach kann der Akku verwendet werden soar wenn die rote Lampe weiter leuchtet (es dauert manchmal länger als 5 Stunden bis die rote Lampe erlischt)

! die Batterie sollte nach Beendigung des Ladevorganges vom Ladegerät genommen werden, womit sich die Lebensdauer der Batterie verlangert

WICHTIG:

• beim Aufladen konnten Ladegerät und Batterie warm werden; dies ist normal und kein Anzeichen eines Problems

• achten Sie darauf, daß die Batterie-Außenfläche sauber und trocken ist, bevör Sie die Batterie in das Ladegerät einsenetzen

• bei Temperaturen unter 0^ und über 40^ eine Ladung vermeiden; dadurch konnen Ladegerät und Batterie empfindlich geschädigt werden

• die Batteriearfichtwahrenddes Betriebsdes Werkzeuges abgenommen werden
  ! eine neue oder längerere Zeit nicht verwendete Batterie bringt erst nach ungebär 5 Lade-/ Entladezyklen seine volle Leistung
  die Batterie sollte nicht nach jeder kurzen Benutzung des Werkzeuges immer wider geladen werden, da dies den Verschleiß erhöhen kann
• wenn Sie Ihr Werkzeug lange nicht verwenden, sollenen Sie den Netzstecker des Ladegerats aus der Steckdoseziehen
  Ein-/Aus-Schalten 12
  Drehzahlregulierung fur Santhanlauf 13
  Umschalten der Drehrichtung 14
• wenn die links/rechts Position nicht richtig einrastet, kann der Schalter A ② nicht betätigter werden
  ! Drehrichtung nur dann umschalten, wenn das Werkzeug vollkommen stillsteht
  Wechseln von Bits 15
• das Bit so tief wie möglich in das Bohrfutter einfahren
  ! keine Bits mit beschädigtem Schaft benutzen
  Drehmoment-Kontrolle (VariTorque) 16
• begrenzt das Drehmoment am Bohrfutter (21 Kupplungspositionen)
• beim Eindreten einer Schraube beginnen Sie zunachst mit der VariTorque Position 1 und erhöhen dann langsam, bis die gewünderte Tiefe erreicht ist
• Halten und Führer des Werkzeuges ⑦
  ! Werkzeug beim Arbeiten immer am grauen Griffbereich fassen
• Lüftungsschlitze E ② unbedeckt halten
• nicht zu viel Druck auf das Werkzeug ausüben; halten Sie das Werkzeug für Sie arbeiten

ANWENDUNGSHINWEISE

Die entspruchenden Bits verwenden 18

! nur scharfe Bits verwenden

• Beim Bohren in Metall

• kleines Loch vorbohren wenn ein großeres Loch bestehtigt ist

• Bits gelegentlich mit Öl einfetten

• Beim Eindreten einer Schraube am Ende oder Kopfstück eines Holzes sollen ein Loch vorgebohr werden um ein Spalten des Holzes zu vermeiden

• Für einen optimalen Gebrauch des Werkzeuges ist ein ständiger Druck auf die Schraube notwendig, besonders während des Ausschraubens
• Beim Eindrehen einer Schraube in Hartholz sollte ein Loch vorgebohr werden
• Splitterfreies Bohren in Holz 19
  Staubfreies Bohren in Mauern 20
  Staubfreies Bohren in Decken 21
  Bohren in Fliesen ohne auszurutschen 22
• Für mehr Tips siehe www.skil.com

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz

• Halten Sie Ihr Werkzeug und Ladegerät sauber

• saubern Sie die Kontakte des Ladegerats entweder mit Alkohol oder Kontaktreiniger
  ! den Netzstecker des Ladegerats aus der Steckdoseziehen, bevor Sie das Ladegerat saubern

• Sollte das Elektrowerkzeug/Ladegerät bzw. sorgfältiger Herstellungs- und Prüferverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für SKIL-Elektrowerkzeuge ausführten zu halten

• das Werkzeug oder Ladegerät unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriftenlisten so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)

• wenn das Ladegerät defekt ist sowohl das Ladegerät als auch Batterie an den Lieferer oder eine SKIL-Vertragswerkstätte senden

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)
  gemass Europäischer Richtlinie 2002/96/EG über Elektr- und Elektronik- Altgerate und Umsetzung in nationales Recht müssen nicht mehr grabauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführten werden hieran soll Sie Symbol ⑨ erinnern
  Die Batterie muß ordnungsgemäß entsorgt werden und damit nicht in den Hausmüll gelangen (hieran soll Sie Symbol ⑩ erninnern)
  ! bevor Sie die Batterie entsorgen, schützen Sie die Batterieeenden mit einem schweren Band, um so Kriechströme zu vermeiden

C€-KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß das unter "Technische Daten" beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335, EN 61000, EN 60745, EN 55014, gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 2006/42/EG, 2011/65/EU
  Technische Unterlagen bei: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

Gemessen gemäß EN 60745 beträgt der Schalldruckpegel these Gerätes <70 dB(A)
(Standardabweichung: 3 dB) und die Vibration m / s^2 (Hand-Arm Methode; Unsicherheit K = 1,5m / s^2
* beim Bohren in Metall < 2,5m / s^2
*beim Schrauben < 2,5m / s^2
Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern
  ! schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Hände warm und organisieren Sie ihren Arbeitsablauf
