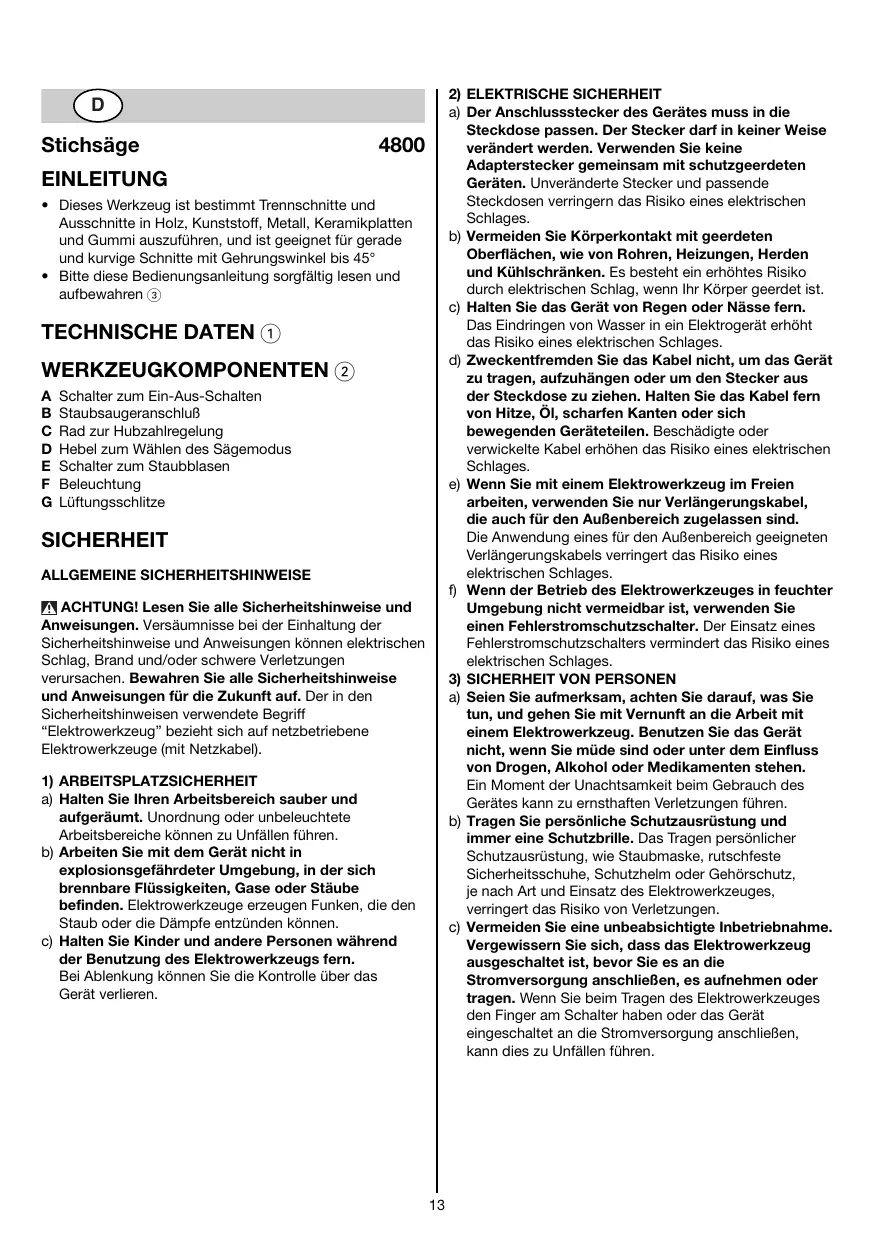

BEDIENUNGSANLEITUNG 4800 SKIL

• Dieses Werkzeug ist bestimmt Trennschnittte und Ausschnitte in Holz, Kunststoff, Metall, Keramikplatten und Gummi auszuführen, und ist geeign für gerade und kurvige Schnitte mit Gehringswinkel bis 45^
• Bitte diese Bedienungsanleitung sorgfältig lessen und aufbewahren ③

TECHNISCHE DATEN ①

WERKZEUGKOMPONENTEN ②

A Schalter zum Ein-Aus-Schalten
B Staubsaugeranschluß
C Rad zur Hubzahlregelung
D Hebel zum Wahlen des Sagemodus
E Schalter zum Staubblasen
F Beleuchtung
G Lüftungsschlitze

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE

A ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie ihren Arbeitsbereiche sauber und aufgeräumt. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeitsen Sie mit dem Gerät nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Veränderungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Veränderungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie das Gerät nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gohrschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Geräteinschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissem Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektronerkzeug. Mit dem passenden Elektronerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defectiert ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lasset,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vormenmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benuten, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) SERVICE
a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR STICHÄGEN

• Das Kabel immer von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten vom Werkzeug weg führen
• Wird bei der Arbeit das Kabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern sofort den Netzsteckerziehen
• Werkzeug nicht weiter verwenden, wenn das Kabel beschädigt ist; halten Sie这点es von einem anerkannten Elektrofachmann ersetzen
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
• Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispweisige Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung; tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Beachten Sie die für ihr verwendetes Verbrauchsmaterial gültigen nationalen Staubschutzvorgaben
• Rissige oder stumpfe Sägeblätter, oder solche, die ihre Form verändert haben, * ^d rufen nicht verwendet werden
• Sichern Sie das Werkstück (ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist)sicherer gehalten als mit der Hand)
• Halten Sie Hände von dem Sägeblatt fern, wenn das Werkzeug eingeschelt ist
• Bevor Sie mit dem Schnitt beginnen, alle Hindernisse von der Ober- wie auch von der Unterfläche entfern, die auf der Schnittsrecke liegen
• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehörwechsel vornehmen

• Beim Bearbeiten spanerzeugender Materialien Schutzbrille tragen

• Beschäftigungen durch Schrauben, Nagel und ähnliches an Ihr Werkstück vermelden; diese vor Arbeitsbeginn entfernen
  Die Funktion des Werkzeuges vor jeder Anwendung prufen und es bei einem Defekt sofort von einer qualifizierten Person reparieren lessen; das Werkzeug niemals selbst öffnen

• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebenen Spannung übereinstimmt (mit 230V oder 240V beschrittete Werkzeuge konden auch an 220V betriebenen werden)
• Bei Anwendung im Freien das Werkzeug über einen Fehlerstrom-(Fl) Schutzschalter mit einem Auslösestrom von 30 mA max. anschließen, und nur ein Veränderungskabel benutzten, das für die Anwendung im Freien vorgesehen und mit einer spritzwassergeschüttten Anschlußstelle verehen ist
• Der Gerauschpegel beim Arbeitsen kann 85 dB(A) überschreiben; Gehorschutz/TRagen
• Sobald Sie sich von Ihrem Werkzeug entfernen, sollen these ausgeschelt werden und die sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• SKIL kann nur dann die einwandfrei Funktion des Werkzeuges zuschern, wenn das entsprechendes Zubehör verwendet wird, welche bei ihren Fachhändlern erhältlich ist
• Bei Benutzung von Veränderungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat
• Bei elektrischer oder Mechanischer Fehlfunktion das Werkzeug sofort ausschalten und den Netzsteckerziehen
• Der Benutzer theses Werkzeuges sollte alter als 16 Jahre sein

BEDIENUNG

• Ein-/Aus-Schalten ④
  Sageblattwechsel ⑤

! Sägeblatt mit den Sägezahlen nach vorne genichtet in voller Tiefe einspannen ⑥

Montieren/Entfernen des Staubsaugeranschlusses ⑦

Sagen bei 15^ / 30^ / 45^ ⑧

Hubzahl je nach Material anpassen 9! wenn das Werkzeug nicht mit Rad C in Position 1 lauft, eine höhere Hubzahl wahlen und die Hubzahl bei laufendem Werkzeug verringern

Wahlen der Säge-Position 10 Wahlen Si me with Hebel D 2 die Einstellung der Pendelbewegung des Sägeblattes (von Position "0" für prazises Sägen bis Position MAX" fur schelles Sägen)

• 1 Position ("0") für prazises Sagen aller Materialien, gerade + Kurven-Schnitte
• 4 Positionen für schnelles Sägen unterschiedlicher Materialien, nur gerade Schnitte

1 = Metall
2 = Kunststoff
3 = Hartholz
4 = Weichholz

! beim Sagen von splittererempfindliches Material immer "0" wahlen

Staubabsaugung 11a

• Staubsaugeranschluß B montieren
• Schalter E in die Position "O" schieben

! Staubsauger nicht verwenden beim Sagen von Metall

Staubgebäse 11b

• StaubsaugeranschluB entfernen

• Schalter E in die Position "l" schieben

• Beleuchting ⑫

Bedienung des Werkzeuges

vor dem Einschalten des Werkzeuges muß die Vorderseite der Fußplatte flach auf dem Werkstück aufliegen
- das Werkzeug immer fest mit beiden Händen halten um es stets unter Kontrolle zu haben

! Werkzeug beim Arbeitsen immer am grauen Griffbereich fassen ⑬

• stellen Sie sicher, daß die Fußplatte auf ganzer Fläche sicher aufliegt
• stellen Sie sicher, daß das Blatt vollkommen zum Stillstand gekommen ist, bevor Sie das Werkzeug
• Luftungsschlitze G ② unbedeckt halten

ANWENDUNGSHINWEISE

Die entsprechenden Sägeblätter verwenden

! das Werkzeug nimmt die meisten handelsüblichen Sageblätter mit T-Schaft und U-Schaft auf 14

• Beim Sagen von Metall Sägeblatt regelmässig mit Öl einfetten

• Bevor Sie Ausschnitte ausführren, ein Loch vorbohren 15

• Splitterfreies Sagen

• die Schnittlinie mit mehreren Schichten breiten Klebeband bedecken vor Arbeitsbeginn

• die Oberfläche des Werkstücks grundsätzlich nach unter zeitigend auflegen

Vibrationsstufe

Die im hinteren Teil dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe (durch ein Sternchen dargestellt) wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen
- Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauf aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern

! schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehör, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

WARTUNG / SERVICE

• Halten Sie Werkzeug und Kabel immer sauber (insbesondere die Lufungsschlitze)
  ! Netzstecker vor dem Säubernziehen
• Soltte das Elektrowerkzeug trotz sorgfaltiger Herstellungs- und Prüferfahren einnala ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für SKIL-Elektronwerkeuge ausfuhren zu halten
  das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeugees finden Sie unter www.skileurope.com)

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

gemass Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Algarate und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführten werden
- hieran soll Sie Symbol 16 erinnern

Decoupeerzaag

4800

INTRODUCTIE

2) ELEKTRISCHE VEILIGHEID

CE KONFORMITATSERKLÄRUNG Wir erklären in alleinger Verantwortung, daß这意味着 Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60 745, EN 55 014, gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

GERAUSCH/VIBRATION Gemessen gemäß EN 60 745 beträgt der Schaldruckpegel dieser Geräte 92 dB(A) und der Schalleistungspiegel 103 dB(A) (Standard-abweichung: 3 dB), und die Vibration *m / s^2 (Hand-Arm Methode).

Technische Unterlagen bei: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
