BRUGSANVISNING SLT-2000 MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Stationært løftebord
Model	MSW-SLT-1000	MSW-SLT-2000
Nominel spænding [V~] / frekvens [Hz]	400 / 50
Nominel effekt[W]	750	1500
Beskyttelsesklasse	I
Beskyttelsesgrad IP	IP55
Motorhastighed [rpm]	1400
Isoleringsklasse	F
Arbejdscyklus	S1
Dimensioner (bredde x dybde x højde) [mm]	820 x 1300 x 205	850 x 1300 x 230
Vægt [kg]	180	260
Min. højde [cm]	20,5	23
Maks. løftehøjde [cm]	99	100
Maksimal belastningskapacitet [kg]	1000	2000
Bordstørrelse [mm]	1300 x 820	1300 x 850

• Læs og forstå brugsanvisningen grundigt, før du tager den i brug. Følg alle sikkerhedsinstruktioner nøje.
• Det er nødvendigt at kontrollere alle sikkerhedsanordninger før brug.
• Sørg for, at der ikke er nogen forhindringer i arbejdsområdet.
• Sæt ikke fod eller hånd i saksemekanismen eller gennem rammen.
• Skru løfteøjerne fast på understellet, før du arbejder på løftebordet.
• Løftebordet må ikke overbelastes. Belastningen skal fordeles på bordet i henhold til det relevante belastningsdiagram.
• Vær opmærksom på, at den lokale spænding og frekvens er den samme som løftebordets indgangsspecifikation.
• Brug løftebordet på et fladt og fast underlag.
• Alle elektriske til- og frakoblinger skal udføres af faglært og kompetent personale.
• Det er forbudt at komme i kontakt med løftebordets bevægelige dele under drift.
• Mens løftebordet bevæger sig, er det forbudt at justere eller flytte lasten.
• Det er forbudt at løfte lasten, da det kan skade en person eller en anden genstand.
• Det er forbudt at betjene løftebordet, mens der befinder sig en person under bordet.
• Juster ikke sikkerhedsventilen på den hydrauliske kraftpakke.
• Det er forbudt at betjene løftebordet, selv om der er en lille forvrængning af strukturen.
• Må ikke bruges på et eksplosivt eller brandfarligt sted.
• Løftebordet er en bevægelig personløfter, der er designet til at løfte eller sænke den nominelle last. Brug den ikke til andre formål.
• Lad ikke en person betjene løftebordet, som ikke forstår, hvordan det fungerer.
• Det er forbudt at ændre løftebordet uden producentens skriftlige tilladelse.
• Brug kun reservedele, der er angivet af producenten.

• Sørg for at holde tilstrækkelig afstand mellem bordet og de omgivende genstande til, at løftebordet kan betjenes sikkert.

• Hold det hydrauliske system rent og sikkert.

• Den hydrauliske kraftpakke har en elektrisk sænkekontrol. Spolerne skal forsynes med den nødvendige spænding som beskrevet på disse spoler. Strømforsyningsspændingen må ikke overstige ±10 % af den nominelle spænding.
• Udfør altid vedligeholdelse og rutinetjek, mens løftebordet er ubelastet.
• Løftebordet er ikke vandtæt og bør kun installeres og bruges indendørs i et tørt miljø.

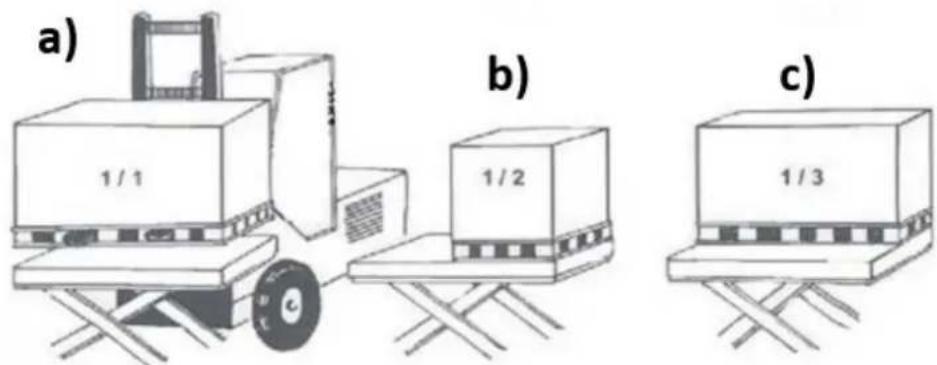

Bemærk: Maksimal belastning refererer til, at belastningen er jævnt fordelt over hele platformsområdet. I overensstemmelse med EN 1570 sikkerhedskrav til løfteborde er de grundlæggende krav:

a) 100 % af den nominelle belastning (maksimal belastning) jævnt fordelt over hele platformsområdet.
b) 50 % af den nominelle belastning (maksimal belastning) jævnt fordelt over halvdelen af platformens længde.
c) 33 % af den nominelle belastning (maksimal belastning) jævnt fordelt over platformens halve bredde.

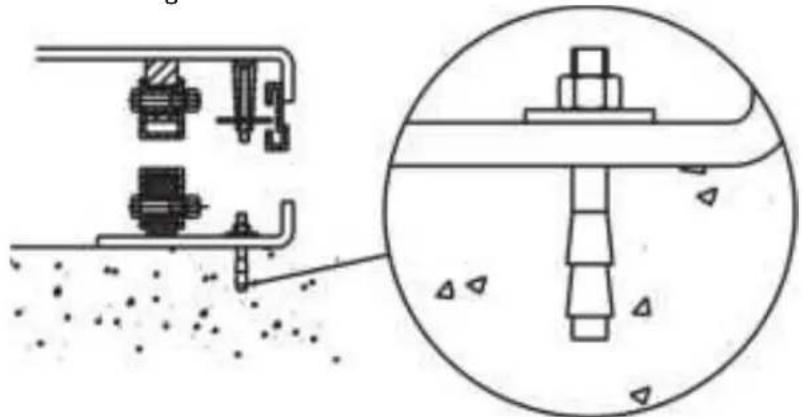

Dobbelte eller tredobbelte vertikale sakseborde skal fastgøres sikkert til gulvet/underlaget ved hjælp af ekspanderende bolte eller lignende:

• Løftebordets understel er ikke selvbærende som standard. Det er vigtigt, at gulvet er fladt og stabilt, og at opstillingsområdet eller - hvis det er nødvendigt - gruben er godt drænet.
  • Brug et løftesejl gennem saksepakken.
• Bind bundrammen fast til platformen eller saksemekanismen.
• Placer bordet i den ønskede position.
• Drej den faste arm til den side, hvor lasten skal flyttes til eller fra på øverste niveau. Se billedet nedenfor.

B b d A c H 1/3 1/3 1/3

A. Grubens længde = a+30 mm
B. Grubens bredde = b+30 mm
H. Grubedybde = lukket bordhøjde + 5 mm
a. Platformens længde
b. Platformens bredde
c. Drænhul (når det er nødvendigt)
d. Rør til eksterne kabler og slanger
h. Laveste højde

- Kontrollér sikkerhedsrammens funktion på alle sider.

- Betjeningsanordningen skal placeres, så operatøren altid har frit udsyn over løftebordet og lasten, när liften betjenes.

Daglig inspektion

Forsigtig: Brug ikke løftebordet, hvis der er en funktionsfejl eller en fejl!

• Se efter ridser, bøjede dele eller revner på løftebordet.
• Kontrollér, at bordet bevæger sig jævnt.
• Kontroller, om der er lækage af hydraulikolie.
  • Kontroller bordets lodrette krybning.
• Kontrollér, at alle bolte og møtrikker er spændt godt fast.

Handling

1. Indlæsning:

- Produktets maksimale kapacitet bør ikke overskrides. Belastningen skal fordeles jævnt på bordet.

1. Løftning:

2. Skru og løsn nødstopkontakten (hvis den er trykket ned).

3. Tryk og hold UP-knappen nede, og bordet begynder at løfte lasten.
4. Hvis du løsner UP-knappen, holder bordet op med at fungere.

5. Bemærk: Hvis bordet når sin højeste position, stopper det automatisk.

6. Sænkning:

7. Tryk på NED-knappen, og bordet sænkes.

8. Slip DOWN-knappen, og bordet stopper.
9. Bemærk: Hvis bordet när sin laveste position, stopper det automatisk.

4. Nødstop:

- Tryk nødstopknappen ned, og bordets bevægelse stopper.

5. Transport:

- Hvis der er behov for at flytte produktet fra dets plads, skal det løftes ved hjælp af ringboltene (medfølger), der er skruet ind i de markerede huller i bordets overflade.

VEDLIGEHOLDELSE

• Udfør rutinetjek af fastgørelseselementer, og tjek for olielækager.
• Foretag rutinemæssig kontrol af løftebordets funktion.
• Sørg for at slukke for strømforsyningen, før du udfører service på løftebordet.
• Efter service er det nødvendigt at kontrollere løftebordets funktion igen.
• KUN kvalificeret personale må udføre servicearbejde.
• Foretag rutinemæssig kontrol af mikroafbryderne på sikkerhedsafskærmningen.
• Foretag rutinemæssig kontrol af hydrauliksystemet ved at lytte til dets støj og røre ved motorens overflade.

Forsigtig: Det er nødvendigt at slukke for vekselstrømforsyningen, før du rører ved motorens overflade.

• Vær opmærksom på at rengøre eller endda udskifte oliefilteret efter længere tids drift.
• Passende smøring er nødvendig for at få løftebordet til at fungere let og have en lang levetid.
- Det anbefales at servicere løftebordet med jævne mellemrum:

Indhold	Efter hver 500 timers arbejde eller hver 3. måned	Efter hver 2000 timers arbejde eller hvert år
Kontrollér oliestanden i olietanken.	☆
Tjek oliefilterets tilstand	☆
Fastgør alle forbindelsesdele igen	☆
Tjek slitage på trykolierør	☆
Tjek den hydrauliske cylinder	☆
Stram hoveddelene igen	☆
Tjek mikroafbrydernes funktion	☆
Tjek hele løftebordets	☆
Smør alle samlinger og drejepunkter	☆
Tjek slitage på alle aksialbøsninger		☆
Udskift hydraulikolie for første gang	Akkumuleret arbejde 10 timer
Udskift hydraulikolie		☆
Tjek for lækager af hydraulikolie		☆

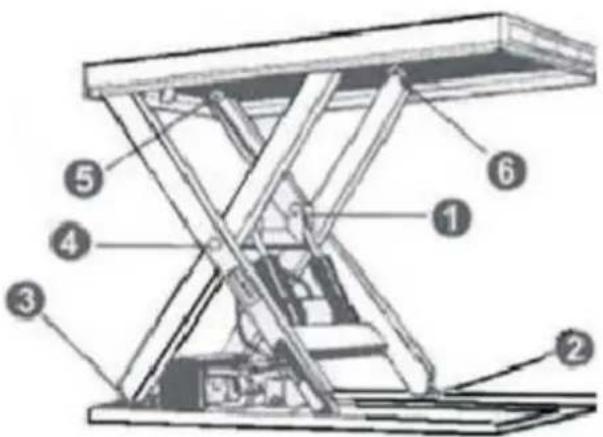

Smørepunkter

1. Leje til stempelstang
2. Nedre løbehjul
3. Fastgørelse af underarm
4. Arm center
5. Fastgørelse af overarm
6. ∅vre løbehjul

Når lejerne smøres, må bordet ikke være belastet! Når du bestemmer olieniveauet, skal du huske, at tanken indeholder den største mængde, når løftebordet er i sin laveste position. Hydraulikolie skal behandles som farligt affald!

Problemløsning

Problemer	Mulig årsag	Løsning
Bordet kan ikke løftes, mens motoren fungerer normalt	∅jebolten er ikke blevet fjernetAC-spændingsfaser forkerteDysfunktioner i elektromagnetiske ventilerTabellen er overbelastet	Fjern øjeboltenKorrekt AC-spændingssætningTjek funktionen af den elektromagnetiske ventil, og reparer den
Bordet kan ikke løftes, og motoren virker ikke	Kontakten til sænkning af grænsen (hvis den findes) er beskadiget	Udskift grænsekontakten
Bordet kan ikke sænkes	Sænkegrænseafbryder eller mikroafbryder på sikkerhedsafskærmning beskadigetDysfunktion af elektromagnetisk ventilSikkerhedsafskærmning fungerer	Udskift grænseafbryderen for sænkning eller mikroswitchen.Tjek funktionen af den elektromagnetiske ventil, og reparer denTryk let på UP-knappen
Bordets ben går over grænsepositionen (hvis en sådan findes), mens bordet sænkes	Intern lækage i elektromagnetisk ventilPakning beskadiget i hydraulisk cylinder	Reparer den elektromagnetiske ventil, eller udskift den om nødvendigt
Bordet kan ikke nå den højeste position	Ikke nok hydraulikolie i systemetGrænsekontakt beskadiget	Tilsæt nok olieKontroller og reparer grænsekontakten. Udskift

- Produktets maksimale kapasitet bør ikke overskrides. Belastningen skal fordeles jevnt på bordet.
