BRUGSANVISNING HDS 1000 De Kärcher

Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

• Inden første ibrugtagelse skal betjeningsvejledningen og sikkerhedshenvisningerne nr. 5.951-949.0 læses!
  – Ved transportskader skal forhandleren informeres omgående.
• Kontroller emballagens indhold.

Indholdsfortegnelse

Bestemmelsesmæssig anvendelse DA 2

Sikkerhedsanvisninger ..... DA 3

Sikkerhedsanordninger..... DA 4

Ibrugtagning ..... DA 4

Betjening. DA 7

Opbevaring DA 9

Transport. DA 9

Hjælp ved fejl DA 10

Garanti DA 12

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Pb

Batteri eller akku skal bortskaffes miljørigtigt. Akku'er og batterier indeholder stoffer, der ikke må komme ud i naturen. Sørg derfor at bortskaffe dem via en modtagestation.

Motorolie, fyringsolie, diesel og benzin må ikke nå ind i miljøet. Beskyt jorden og sørg for en miljørigtigt bortskaffe af affaldsolie.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

⚠FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMAERK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Maskinelementer

Figur 1+2

1 Indretning til håndtænding
2 El-startindretning
3 Benzintank
4 Manometer
5 B a t t e r i
6 Højtryksdyse
7 Strålerør EASY!Lock
8 Håndspøjtepistol EASY!Force
9 Højtryksslange EASY!Lock
10 Højtrykstilslutning EASY!Lock
11 Brændstoftank
12 Vandtilslutning med si
13 Tryk-/mængderegulering
14 Trykakkumulator
15 Brændstofpumpe med brændstofffilter
16 Brænderblæser
17 El-kasse
18 Olieglasmontre
19 Sikkerhedsventil
20 Brænderdæksel
21 Gennemstrømningsvandvarmer
22 Tændrørstik
23 Brænder-indikatorglas
24 Dyseholder
25 Svømmerbeholder
26 Beholder til blødgører
27 Magnetventil
28 Tørkøringssikringen
29 Siv i tørkøringssikringen
30 Trykkontakt
31 Olie-påfyldningstank
32 Højtrykspumpe
33 Typeskilt
34 Olie-aftapningsskrue (motor)
35 Oliemålestang (motor)
36 RM-sugeslange med filter
37 Olie-aftapningsskrue (pumpe)
38 Sikringshåndtag
39 Aftrækker
40 Sikringslås til håndsprøjtepistolen

Betjeningsfelt

Fig. 3

1 Afbryder
2 Kontrollampe brændstof
3 Kontrollampe blødgøringsmiddel
4 Rensemiddel-doseringsventil
5 Nøglekontakt el-startindretning
6 Kontrollampe "Tænding tændt"

Symboler på maskinen

Højtryksstråler kan være farlige, hvis de ikke anvendes korrekt.

Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod højtryksrenseren.

	Forgiftningsfare! Røggas må ikke indåndes.
	Skoldningsfare på grund af var-me anlægskomponenter!

Bestemmelsesmæssig anvendelse

Bemærk: Gælder kun for Tyskland: Maskinen er kun beregnet til mobilt (ikke stationær) drift.

- Maskinen anvendes specielt de steder, hvor en el-tilslutning ikke står til rådighed og der skal arbejdes med varmt vand.

– Rensning af: Maskiner, køretøjer, bygninger, værktøj, facader, terrasser, haveredskaber, etc.

⚠️FARE

Fysisk Risiko! Ved brug på tankstationer eller andre risikoområder skal der tages hensyn til de tilsvarende sikkerhedsregler.

Sørg venligst for at olieholdigt spildevand ikke når ind i jorden, vandet eller kanalisationen. Motorvask og undervognsvask bør derfor kun gennemføres på velegnede steder som har en olieudskiller.

Krav til vandets kvalitet:

BEMAERK

Der må kun bruges rent vand som højtryks-medium. Tilsmudsninger fører til for tidligt slid eller aflejringer på maskinen og tilbehøret.

Hvis der anvendes recyclingvand, må følgende grænseværdier ikke overskrides.

ph-værdi 6,5...9,5
elektrisk ledningsevne* Ledningsevne ferskvand +1200 μS/cm
afskedelige stoffer ** < 0,5 mg/l
stoffer som kan filtres ud ***	< 50 mg/l
Kulbrinter < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
Calcium < 200 mg/l
Total hårdhed < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
Jern < 0,5 mg/l
Mangan < 0,05 mg/l
Kobber < 2 mg/l
Aktivklor < 0,3 mg/l
fri for dårlige lugter
*Maks. ialt 2000 μS/cm** Prøvevolumen 1 l, aflejringstid 30 min*** ingen slibende stoffer

Sikkerhedsanvisninger

⚠️FARE

• Brug højtryksrenseren ikke hvis benzin blev spildt. Bring maskinen til et andet sted for at undgå enhver form for gnistdannelse.
• Benzin må ikke opbevares, spildes eller bruges i nærhed af ild eller apparater som ovne, varmekedler, vandvarmer osv., som har en spildes, eller bruges som danner et tændingsblus eller gnist.

• Genstande og materialer som er let brændbar skal holdes fjernt fra støddæmperen (mindst 2 m).

• Motoren må ikke drives uden støddæmper og støddæmperen skal kontrolleres regelmæssigt, renses og evt. udskiftes.

• Motoren må ikke bruges i skove eller arealer der er overgroet med buske eller græs uden at udstødningsrøret er forsynet med en gnistfanger.
• Med undtagelse af indstillingsarbejder, må motoren ikke køre med fjernet luftfilter og uden dæksel over indsugningsstudsen.
• Der må ikke gennemføres justeringer på reguleringsfjedre, reguleringsstænger eller andre dele som kan forårsage en forhøjelse af motorens omdrejningstal.
• Forbrændingsfare! Rør ikke ved varme støddæmper, cylinder eller køleribben.
  – Hold hænder og føder fjern fra dele som bevæger sig eller roterer.
• Forgiftningsfare! Maskinen må ikke bruges i lukkede rum.

Generelle sikkerhedsanvisninger

• De pågældende nationale love til væskestrålere skal overholdes.
• De pågældende nationale love til forebyggelse imod ulykkestilfælde skal overholdes. Væskestrålere skal kontrolleres regelmæssigt og resultaterne fra kontrollen skal skiftligt dokumenteres.
• Maskinens opvarmningsindretning er et fyringsanlæg. Fyringsanlæg skal kontrolleres regelmæssigt iht. de pågældende nationale love.
  – Der må ikke foretages ændringer på maskinen/tilbehøret.

Højtryksslange

⚠️FARE

Fysisk Risiko!

• Der bør kun bruges originale højtryksslanger.

• Højtryksslangen og sprøjteindretningen skal være egnet til den maksimale driftstryk som angives i de tekniske data.
  – Undgå kontakt med kemikalier.

• Kontroller højtryksslangen dagligt. Knækkede slanger må ikke længere bruges. Hvis det øverste trådlag er synligt, må højtryksslangen ikke længere bruges.

• Brug ingen højtryksslanger med beska-diget gevind.
  – Højtryksslangen lægges således ned, at den ikke kan køres over.
• Brug ingen højtryksslange som blev kørt over, knækket eller udsat for stød, selvom skader ikke er synligt.
• Opbevar højtryksslangen således, at der ikke kan opstå mekaniske belastninger.

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift eller ignoreres i deres funktion.

Tørkøringssikringen

Tørkøringssikringen forhindrer at brænderen overophedes ved vandmangel. Brænderen starter først ved tilstrækkelig tilførsel af vand.

Overstrømningsventil

– Hvis håndsprøjtepistolen er lukket, åbner overstrømningsventilen sig og højtryks-pumpen leder vandet tilbage til pumpens sugeside. Derved forhindres at den tilladelige arbejdstryk overskrides.
– Af fabrik er overstrømningsventilen indstillet og plomberet. Indstilling foretages udelukkende fra kundeservice.

Sikkerhedsventil

– Sikkerhedsventilen åbner sig hvis overstrømningsventilen er defekt.

– Af fabrik er sikkerhedsventilen indstillet og plomberet. Indstilling foretages udelukkende fra kundeservice.

Trykkontakt

Trykafbryderen afbryder brænderen hvis den minimale arbejdstryk ubderskrides og kobler brænderen ind igen, hvis den overskrides.

Låsetap

Låsetappen på pistolgrebet forhindrer util- sigtet tilkobling af højtryksrenseren.

Ibrugtagning

ADVARSEL

Risiko for tilskadekomst! Maskinen, tilbehør, tilførselsledninger og tilslutninger skal være i fejlfri tilstand. Hvis apparatet ikke er i en fejlfri tilstand, må det ikke benyttes.

Montering af opbevaringsanordning til strålerør

→ Monter begge opbevaringsanordninger til strålerøret, før maskinen tages i brug første gang (se billede A i begyndelsen af vejledningen).

Kontroller oliens påfyldningsstand på højtrykspumpens

BEMAERK

Risiko for beskadigelse! Hvis olien er mælkeagtig bør du omgående informere Kärcher kundeservice.

Tag maskinen ikke i brug hvis påfyldningsstanden er under „MIN“.

Hold øje med afsnit "Sikkerhedshenvisninger"!

→ Før ibrugtagningen skal motorproducentens betjeningsvejledning læses og der skal især holdes øje med sikkerhedshenvisningerne.

→ Kontroller luftfilteret.

→ Kontroller motorens oliestand.

Tag maskinen ikke i brug hvis påfyldningsstanden er under „MIN“.

→ Fyld forsigtigt olie på, såfremt det er nødvendigt.

HDS 1000 BE:

→ Tanken skal påfyldes med blyfrit benzin. Brug ingen 2-takt blanding.

HDS 1000 DE:

→ Påfyld brændstoftanken med dieselbrændstof.

Påfylde brændstof

⚠️FARE

Eksplosionsrisiko! Der må kun påfyldes diesel eller let fyringsolie. Der må ikke anvendes uegnede brændstoffer som f.eks. benzin.

BEMÆRK

Beskadigelsesfare af brændstofpumpen på grund af tørkørsel. Også ved drift med koldt vand, skal brændstoffanken påfyldes indtil kontrollampen til brændstof slukkes.

→ Påfylde brændstof.
→ tanklåg skal lukkes.
→ Spildt brændstof skal fjernes.

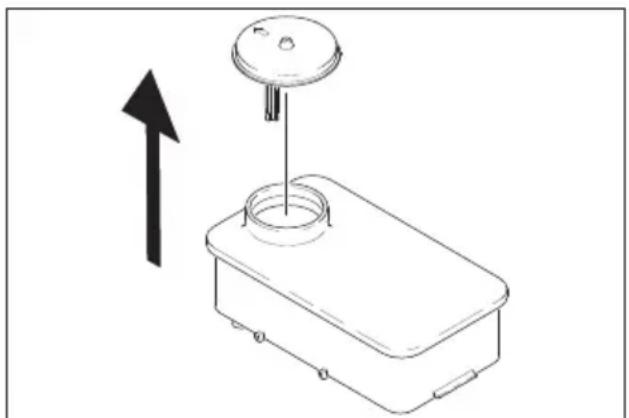

Flydende blødgøringsmiddel fyldes på

Bemærk: En prøve af det flydende blødgøringsmiddel kommer med maskinen.

→ Påfyld beholderen med Kärcher-blød-gøringsvæske RM 110 (bestillingsnr. 2.780-001).
- Blødgøringsmidlet forhindrer varme- slangens forkalkning ved brug med kalkholdigt postevand. Blødgørings- midlet doseres dråbevis til vandtanken.
– Doseringen blev af fabrik indstillet til en mellemstor hårdhedsgrad.

Indstille doseringen af blødgøringsvæsken

⚠️FARE

Farlig elektrisk spænding! Indstilling må kun udføres af en elektriker.

→ Undersøg den lokale vandhårdhed: – hos det lokale vandforsyningsselskab, – med hårdhedsprøvesæt (bestillingsnr. 6.768-004).
→ Åbn el-kassen

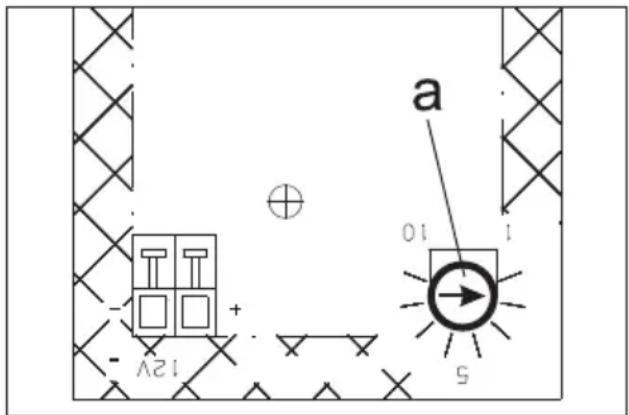

→ Indstil drejepotentiometeret (a) ifølge vandhårdheden. Den rigtige indstilling findes i tabellen.

Eksempel:

Til en vandhårdhed på 15 °dH, skal der indstilles værdi 7 på drejepotentiometeret.

Vandhårdhed (°dH) S	kala på drejepoten- tiometeret
5	10
10	8
15	7
20 6,5
25	6
30 5,5

Batteri

Sikkerhedsanvisninger vedrørende batterierne

Overhold altid nedenstående advarsels-henvisninger ved håndtering af batterier:

	Der skal tages hensyn til anvisninerne på batterierne og brugsvejledningerne!
	Brug øjenværn!
	Hold børn væk fra syre og batterier!
	Eksplosionsrisiko!
	Gnister, åben ild og rygning forbudt!
	Ætsningsfare!
	Førstehjælp!
	Advarselsnotat!
	Bortskaffelse!
	Smid ikke batterier i affaldstønden!

⚠️FARE

Eksplosionsrisiko! Læg ikke værktøj eller lignende på batteriet, dvs. på endepoler og cellebroer.

⚠️FARE

Fysisk Risiko! Sår må aldrig komme i berøring med bly. Vask altid hænder efter arbejde med batterierne.

Opladning af batteriet

⚠️FARE

Fysisk Risiko! Overhold sikkerhedsbestemmelserne ved omgang med batteriet. Overhold opladerproducentens brugsvejledning.

→ Afbryd batteriet.
→ Slut ladeaggregatets pluspol-ledning til batteriets pluspoltilslutning.
→ Slut ladeaggregatets minuspol-ledning til batteriets minuspol-tilslutning.
→ Sæt netstikket i og tænd for ladeaggregatet.
→ Oplad batteriet med mindst mulig ladestrøm.

Kontrol og korrektion af væskestanden i batteriet

BEMAERK

Ved syrefyldte batterier skal væskestanden kontrolleres jævnligt.

→ Skru dækslet af alle celler.
Hvis væskestanden er for lav, skal cellerne fyldes op til mærket med destille-ret vand.
→ Oplad batteriet.
→ Skru dækslerne på cellerne igen.

Montere håndsprøjtepistolen, strålerøret, dysen og højtryksslangen

Bemærk: EASY!Lock-systemet forbinder hurtigt og sikkert komponenterne med kun en omdrejning takket være hurtiggevindet.

Fig. 4

→ Forbind strålerøret med håndsprøjtepi-stolen og spænd det fast med hånden (EASY!Lock).
→ Sæt højtryksdysen på strålerøret.
→ Omløbermøtrik monteres og spændes med hånden (EASY!Lock).

→ Forbind højtryksslangen med maskinens håndsprøjtepistol og spænd den fast med hånden (EASY!Lock).

Vandtilslutning

Tilslutningsværdier, se venligst tekniske data.

→ Tilslut tilløbsslangen (min. længde 7,5 m, min. diameter 3/4") på maskinens vandtilslutning og på vandtilløbet (f.eks. vandhanen).

Bemærk: Tilførselsslangen leveres ikke med.

- Denne højtryksrenser er med det rigtige tilbehør egnet til opsugning af overfladevand, f.eks. fra regntønder eller bassiner.

– Opsugningshøjde maks. 1m.

⚠️FARE

Fare for person- og materialeskader! Du må aldrig indsuge vand fra en drikkevandsbeholder. Du må aldrig indsuge væsker, der indeholder løsningsmiddler som lakfortynder, benzin, olie eller vand, der ikke er filtret. Maskinens tætninger er ikke opløsningsmiddelbestandig. Sprøjtetågen er yderst brandfarlig, eksplosiv og giftig.

→ Tilslut sugeslangen (mindst 3/4") diameter) med filter (tilbehør) til vandtilslutningen.

→ SM-doseringsventilen stilles til "0".

Betjening

⚠️FARE

Eksplosionsrisiko! Brændbare væsker må ikke sprøjtes.

⚠️FARE

Fysisk risiko! Maskinen må aldrig bruges uden monteret strålerør. Kontroller, om strålerøret sidder fast før hver brug. Strålerørets forskruning skal være håndspændt.

⚠️FARE

Risiko for tilskadekomst! Under arbejdet skal håndsprøjtepistolen og strålerøret holdes fast med begge hænder.

⚠️FARE

Risiko for tilskadekomst! Aftrækkeren og sikingshåndtaget må ikke komme i klemme under driften.

⚠️FARE

Risiko for tilskadekomst! Kontakt kundeservice, hvis sikringshåndtaget er defekt.

BEMAERK

Beskadigelsesfare af brændstofpumpen på grund af tørkørsel. Også ved drift med koldt vand, skal brændstoftanken påfyldes indtil kontrollampen til brændstof slukkes.

Åbning/lukning af håndsprøjtepistolen

→ Åbn håndsprøjtepistolen: Betjen sikringshåndtaget og aftrækkeren.

→ Luk håndsprøjtepistolen: Slip sikringshåndtaget og aftrækkeren.

Udskifte dysen

⚠️FARE

Risiko for tilskadekomst! Sluk maskinen og tryk håndsprøjtepistolen indtil maskinen er fri for tryk inden dysen skiftes.

→ Udskiftning af dysen.

Rensning

→ Tryk/temperatur og rensemiddelkoncentrationen indstilles tilsvarende til den overflade du ønsker at rense.

Bemærk: For at forhindre skader på grund af en for høj tryk, bør højtryksstrålen altid først rettes imod genstanden fra en langt afstand.

Arbejde med højtryksdysen

Sprøjtevinklen er afgørende for højtryksstrålens effektivitet. I normaltilfældet arbejdes med en 25°-spaltedyse (leveres med).

■ Anbefalede dyser kan leveres som tilbehør

– Til svære tilsmudsinger 0°-højtryksdyse

- Til sensitive overflader og lette til-smudsninger 40°-spaltedyse

– Til svære tilsmudsninger i tykke lag Snavsfræser
– Dyse med indstillelig strålevinkel, kan tilpasses til forskellige renseopgaver Vinkelvariodyse

Anbefalet rensemetode

• L ø s n e s m u d s : Rensemiddel sprøjtes sparsommeligt på og indvirker 1...5 minutter, men må ikke tørre.
  – Fjern snavs: Vask det løsnede snavs af med høj- tryksstrålen.

Tænd for maskinen

→ Åbn for vandtilløbet.
→ Indstil maskinafbryderen til betjening med koldt/varmt vand.
→ Start motoren svarende til motorproducentens betjeningsvejledning.
→ Afsikr håndsprøjtepistolen ved at skubbe låsetappen tilbage.
→ Åbn håndsprøjtepistolen.

Betjening med koldt vand

→ Sæt hovedafbryderen på "Brænder tændt".

Betjening med varmt vand

⚠️FARE

Skoldningsrisiko!

→ Afbryderen indstilles til den ønskede arbejdstemperatur (max. 98 °C). Brænderen tændes.

Arbejdstryk og kapacitet stilles ind

→ Indstille arbejdstryk og kapacitet ved at dreje tryk-/mængdereguleringen på håndsprøjtepistolen (+/-).

⚠️FARE

Risiko for tilskadekomst! Ved indstilling af tryk-/mængdereguleringen skal der holdes øje med, at strålerørets forskruning ikke løsnes.

Drift med rengøringsmiddel

BEMÆRK

Uegnet rensemiddel kan føre til skader på maskinen og på objektet som skal renses.

• For at beskytte miljøet bør du være sparsommeligt med rensemidlet.
  – Følg de anvisninger, der er vedlagt ren-gøringsmidlerne.
  – Der må kun bruges rensemidler som er godkendt af maskinens producent.
• Kärcher-rensemidler garanterer for et uforstyrret arbejde. Søg venligst om råd og bestil vores katalog eller informationsblade til rensemidler.
  → Før RM-sugeslangen ned i en beholder med rendemiddel.
  → RM-doseringsventilen stilles til den ønskede koncentration.

Afbrydelse af driften

→ Luk håndsprøjtepistolen.
→ Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad.

Bemærk: Hvis håndsprøjtepistolen lukkes, kører motoren videre med tomgangsom-drejningstal. Derved cirkulerer vandet inde i pumpen og opvarmes. Hvis cylinderhovedet på pumpen har opnået den maksimal tilladte temperatur (80 °C), afbryder sikker-hedstermostaten på cylinderhovedet motoren. Efter nedkølingen under 50 °C kan ma-skinen igen sættes i drift.

Ved drift med trykvand ud af vandledningsnettet kan nedkølingen fremskyndes.

→ Åbn håndsprøjtepistolen i ca. 2-3 minutter, så gennemstrømmende vand kan nedkøle cylinderhovedet.
→ Start motoren igen.

Efter brug med rensemiddel

→ SM-doseringsventilen stilles til "0".
→ Spol maskinen med åbnet håndsprøjte-pistol for mindst et minut.

Sluk for maskinen

⚠️FARE

Skoldningsrisiko på grund af varmt vand! Efter brug med varmt vand skal maskinen køles af i mindst to minutter med koldt vand og åbnet pistol.

Efter drift med saltholdigt vand (havvand) skal maskinen spoles med ferskvand i mindst 2-3 minutter med åbnet håndsprøjtepistol.

BEMÆRK

Risiko for beskadigelse! Motoren må aldrig afbrydes under fuld last og med åbnet håndsprøjtepistol.

→ Sæt hovedafbryderen på "Brænder tændt".
→ Luk håndsprøjtepistolen. Motoren reguleres til tomgang.
→ Stil maskinens afbryder ved motoren til „OFF" og sluk for benzinhanen.
→ Luk vandtilførslen.
→ Betjen sprøjtepistolen indtil maskinen er fri for tryk.
→ Håndsprøjtepistolen skal sikres med sikringskærven imod tilfældig åbning.
→ Skru vantilløbsslangen fra maskinen.

Opbevaring

△FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

Transport

BEMAERK

Beskyt aftrækkeren mod beskadigelser under transport.

△FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

→ Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.

De kan aftale en regelmæssig sikkerhedsinspektion med deres forhandler eller aftale en vedligeholdelseskontrakt. Søg rådgivning.

⚠️FARE

Fare for personskader på grund af en util- sigtet start af maskinen. Før arbejder på maskinen skal tændingsnøglen trækkes ud og batteriet skal frakobles.

Forbrændingsfare! Rør ikke ved varme støddæmper, cylinder eller køleribben.

Vedligeholdelsesintervaller

Dagligt

→ Højtryksslangen skal kontrolleres med hensyn til skader (bristefare). Udskift beskadigede højtryksslanger med det samme.

En gang om ugen

→ Kontroller oliens påfyldningsstand på højtrykspumpen.

BEMAERK

Risiko for beskadigelse! Hvis olien er mælkeagtig bør du omgående informere Kärcher kundeservice.

En gang om måneden

→ Rens vandtilslutningens filter.
→ Rens filteret i tørkøringssikringen.
→ Rens filteret på rensemiddelsugeslangen.

Hver 500. driftstime, mindst en gang om året

→ Afkalke maskinen.
→ Lad kundeservice gennemføre vedligeholdelsen.

Vedligeholdelsesarbejder

Højtrykspumpe

Udskift olien.

→ En opsamlingsbeholder til ca. 1 liter olie skal stå til disposition.
→ Skru oliebortledningsskruen ud.
→ Tøm olien i opsamlingsbeholderen.

Olieaffald bør bortskaffes miljørigtigt eller bringes til en modtagelsesfacilitet.

→ Skru oliebortledningsskruen fast.
→ Nyt olie påfyldes langsomt til „MAX“ markeringen på oliebeholderen.

Bemærk: Luftblærer skal være i stand til at undslippe.

Olietype påfyldningsmængde se tekniske data.

Motor

Service på motoren skal gennemføres ifølge vejledningen i producentens betjenings-vejledning.

Afkalke maskinen

Ved aflejringer i rørledningerne stiger gennemstrømningsmodstanden og belastningen for motoren bliver for stort.

⚠️FARE

Eksplosionsfare på grund af brændbare gas! Rygning er forbudt ved afkalkningen. Sørg for god ventilation.

⚠️FARE

Ætsningsfare på grund af syre! Brug beskyttelsesbriller og handsker.

■ Gennemførelse:

Efter loven må der kun bruges kedelstenfjerner til afkalkning som har et kontrolmærke.

- RM 100 (bestillingsnr. 6.287-008) løsner kedelsten og enkelte forbindelser af kalksten og vaskemiddelrester.

- RM 101 (bestillingsnr. 6.287-013) løsner aflejringer som ikke kan løsnes med RM 100.

→ Fyld en 20-liter-beholder med 15 l vand.

→ Tilsæt en liter kedelstenfjerner.

→ Tilslut vandslangen direkte på pumpehovedet og hæng det andet endestykke ind i beholderen.

→ Sæt det tilsluttede strålerør uden dyse ind i beholderen.

→ Start motoren svarende til motorproducentens betjeningsvejledning.

→ Åbn håndsprøjtepistolen og hold den åben under afkalkningen.

→ Sæt hovedafbryderen på en arbejdstemperatur på 40 °C.

→ Maskinen skal køre indtil arbejdstemperaturen opnås.

→ Afbryd maskinen og lad den stå for 20 minutter. Håndsprøjtepistolen skal forblive åben.

→ Maskinen skal derefter pumpes tom.

Bemærk: Til beskyttelse imod korrosion og til neutralisering af syreresterne anbefaler vi derefter, at pumpe en alkalisk løsning (f.eks. RM 81) vis rensemiddelbeholderen igennem maskinen.

Frostbeskyttelse

BEMAERK

Risiko for beskadigelse! Frosnet vand i ma- skinen kan ødelægge maskinens parter.

– Renseren skal opbevares i et frostfrit rum om vinteren. Ved længere driftspauser anbefales det at pumpe frostbeskyttelsesmiddel igennem maskinen.

– Hvis en frostfri oplagring ikke er mulig skal maskinen afbrydes.

■ Vand drænes:
→ Vandtilførselsslangen og højtryksslangen skrues fra.
→ Tilførselsledningen på kædelbunden skrues fra og varmeslangen skal løbe tom.
→ Maskinen skal køre max. 1 minut indtil pumpen og ledningerne er tom.
■ Maskinen skylles med frostvæske:

Bemærk: Tag hensyn til frostvæskeproducentens instruktioner.

→ Almindelig frostvæske som kan købes i handlen fyldes ind i svømmerbeholderen.
→ Tænd maskinen (uden brænder), indtil maskinen er spolet komplet.

Herved opnår man også en vis beskyttelse imod rust.

Hjælp ved fejl

⚠️FARE

Fare for personskader på grund af en util- sigtet start af maskinen. Før arbejder på maskinen skal tændingsnøglen trækkes ud og batteriet skal frakobles.

Forbrændingsfare! Rør ikke ved varme støddæmper, cylinder eller køleribben.

Kontrollampe brændstof lyser

• Brændstoftank er tom
  → Fyldes op

Kontrollampe blødgøringsmiddel lyser

- Beholder til flydende blødgøringsmiddel er tom, af tekniske grunde forbliver der altid en rest i beholderen.

→ Fyldes op
– Elektroden i beholderen er tilsmudset
→ Rens elektroderne.

Maskinen kører ikke

Hold øje med motorproducentens betjeningsvejledning!

- Brændstoftank tomt

→ Fyldes op

– HDS 1000 BE: Tændrør (motor) til-smudset/defekt

→ Rengør eller udskift tændrør.

- Sikkerhedstermostaten på højtrykspumpen har afbrudt maskinen efter længere kredsløbdrift.

→ Maskinen skal køles ned, tænd maskinen så igen. Se hertil også afsnit "Afbryde driften".

Maskinen opbygger ingen tryk

- Motorens omdrejningstal for lavt.

→ Kontroller motorens omdrejningstal (se tekniske data).

– HDS 1000 BE: Tændrør (motor) til-smudset/defekt

→ Rengør eller udskift tændrør.

– Dysen tilstoppet/udvasket

→ Rens/udskift dysen.

- Filteret i vandtilslutningen er tilsmudset

→ Rens filteret.

– Tilførselsmængden af vand er for lav.

→ Kontroller tilførselsmængden (se tekniske data).

– Tilførselsledninger til pumpen utæt eller tilstoppet.

→ Kontroller alle tilførselsledninger til pumpen.

- Luft i systemet

Pumpen skal afluftes:

→ SM-doseringsventilen stilles til "0".

→ Åbn for vandtilløbet.

→ Start motoren svarende til motorproducentens betjeningsvejledning.

→ Skru dysen fra maskinen til afluftning og lad maskinen køre så længe indtil van- det kommer ud uden blærer.

→ Sluk for maskinen og skru dysen på igen.

Højtrykspumpen utæt

- Pumpen utæt

Bemærk: Tilladeligt er 3 drypper/minut.

→ Ved stærkere lækage skal maskinen kontrolleres af kunde-service.

Højtrykspumpen banker

- Pumpens tilførselsledning er utæt

→ Kontroller alle tilførselsledninger til pumpen.

- Luft i systemet

Pumpen skal afluftes:

→ SM-doseringsventilen stilles til "0".

→ Åbn for vandtilløbet.

→ Start motoren svarende til motorproducentens betjeningsvejledning.

→ Skru dysen fra maskinen til afluftning og lad maskinen køre så længe indtil van- det kommer ud uden blærer.

→ Sluk for maskinen og skru dysen på igen.

Maskinen indsuger ingen rensemiddel

- RM-sugeslangen med filter utæt eller tilstoppet.

→ Kontroller/rens RM-sugeslange med filter

- Kontraventilen i RM-sugeslangens tilslutning klæbet sammen.

→ Rens/udskift kontraventilen i RM-suge-slangens tilslutning klæbet sammen.

- RM-doseringsventilen er lukket eller utæt/tilstoppet.

→ Åbn eller kontroller/rens RM-doserings-ventilen.

Overstrømningsventilen åbnes/lukkes konstant ved åbnet håndsprøjtepistol

- Dyse tilstoppet

→ Rens dyserne.

- Maskinen er kalket til

→ Afkalke maskinen.

– Siv i tørkøringssikringen tilsmudset

→ Rens filteret.

- Overløbsventilen defekt

→ Udskift overløbsventilen (kundeservice).

Brænderen tænder ikke

- Brændstoftank er tom

→ Fyldes op
- Vandmangel
→ Kontroller vandtilslutningen, kontroller ledningerne.
→ Rens filteret i tørkøringssikringen.
- Brændstofffilteret tilsmudset
→ Udskift brændstofffilteret
- Ingen tændgnist
→ Hvis du ikke kan se en tændgnist gen- nem skueglasset bør maskinen kontrol- leres fra kundeservice.

Den indstillede temperatur opnås ikke ved brug med varmt vand

– Arbejdstryk/kapacitet for høj
→ Reducer arbejdstrykket/transportmængden på håndsprøjtepistolen.
– Tilsodet varmeslange
→ Lad kundeservice fjerne sod fra maskinen.

Kundeservice

Hvis fejlen ikke kan fjernes skal maskinen kontrolleres fra kundeservice.

Garanti

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser

Type: 1.811-xxx

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-79

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

HDS 1000 BE

Målt: 106

Garanteret: 108

HDS 1000 DE

Målt: 105

Garanteret: 107

5.957-090

5.957-091

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

H. Jenner

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 1000 BE H	HDS 1000 DE
Kapslingsklasse -- IPX5 IPX5
Motor
Type -- Honda GX 390,		1-cylinder, 4-takt	YanmarL 100 N, 1-cylinder, 4-takt
Nominal ydelse ved 3600 1/min kW (PS) 9,6	(13) 7,4 (10)
Specifik forbrug g/kWh 313 250
Drifts-omdrejningstal 1/min 3200-3400 3200-3400
Benzintank l 6,5 5,5
Benzin	-- Benzin, b	yfri * Diesel
* Maskinen er egnet for brændstof E10
Vandtilslutning
Forsyningstemperatur, maks.	°C	30	30
Forsyningsmængde, min.	l/h (l/min)	1000 (16,7)	1000 (16,7)
Tilførselstryk, maks.	MPa (bar)	0,6 (6)	0,6 (6)
Tilførselsslange	Bestillingsnr.	4.440-207.0	4.440-207.0
Længde tilførselsslange	m	7,5	7,5
Diameter tilførselsslange (min.)	Tommer	3/4	3/4
Sugehøjde ud fra åbn beholder (20 °C)	m	1	1
Ydelsesdata
Kapacitet, vand	l/h (l/min)	450-900 (7,5-15)	450-900 (7,5-15)
Arbejdstryk vand (med standarddyse)	MPa (bar)	4-21 (40-210)	4-20 (40-200)
Standarddysens dysestørrelse	-- 047 050
Maks. driftsovertryk (sikkerhedsventil)	MPa (bar)	23 (230)	23 (230)
Max. arbejdstryk varmt vand	°C	98	98
Indsugning rensemiddel	l/h (l/min)	0-40 (0-0,7)	0-40 (0-0,7)
Brænderkapacitet	kW	59	59
Makismalt fyringsolieforbrug	kg/h	5,6	5,6
Sprøjtepistolens tilbagestødskraft max.	N	51	51
Oplyste værdier ifølge EN 60335-2-79
Støjemission
Lydtryksniveau L_pA	dB(A)	91	91
Usikkerhed K_pA	dB(A)	3	2
Lydeffektniveau L_WA + usikkerhed K_WA	dB(A)	108 107
Hånd-arm vibrationsværdi
Håndsprøjtepistol	m/s2	<2,5	<2,5
Strålerør	m/s2	<2,5	<2,5
Usikkerhed K	m/s2	1	1
Driftsstoffer
Brændstof -- Fyringsolie EL		eller diesel	Fyringsolie EL eller diesel
Oliemængde - pumpe I 0,35 0,35
Oliesort - pumpe Motorolie	15W40	Bestillingsnr.6.288-050.0	Bestillingsnr.6.288-050.0
Mål og vægt
Længde x bredde x højde mm 1100 x 750 x		785	1100 x 750 x 785
Typisk driftsvægt kg 175,2 197,0
Brændstoftank I 34 34

Sikkerhetsanvisninger

⚠️FARE

Merk: En prøve på avkalkingsmiddel er inkludert i leveransen.

Ved omgang med batterier må det tas hen- syn til:

På batterier som er fylt med syre må du regelmessig kontrollere væskenivået.

→ Skru av alle batterilokk.
→ Hvis væskenivået er for lavt, må du fylle destillert vann i cellene opp til markeringen.
→ Lad batteriet.
→ Skru på cellelokkene.

Henvisning: EASY!Lock-Systemet forbinder komponenter raskt og sikkert med en hurtigvinsj på kun en omdreining.

Bilde 4

Drift med kaldt vann

→ Sett maskinbryteren i stilling "Brenner av".

Drift med varmt vann

⚠️FARE

Forbrenningsfare!

→ Apparatbryter stilles på ønsket arbeids-temperatur (maks. 98 °C). Brenneren kobles inn.

→ LA appratet gå til arbeidstemperaturen er nådd.

Merk: Følg bruksanvisning for frostvæsken.

Innstilt temperatur oppnås ikke veddrift med varmt vann

Anvendte overensstemmende normer

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-79

Anvendt metode for samsvarsvurdering

Säkerhetsanvisningar

⚠️FARA

Säkerhetshänvisningar batteri
