KÄYTTÖOHJE HDS 1000 De Kärcher

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

• Turvaohje nro 5.951-949.0 on ehdotto-masti luettava ennen laitteen ensim-mäistä käyttökertaa!
  – Jos havaitset kuljetusvaurioita, ota välittömästi yhteys jälleenmyyjään.
  – Tarkasta pakkauksen sisältö sitä purettaessa.

Sisällysluettelo

Ympäristönsuojelu ..... FI 1

Vaarallisuusasteet. . . . . . . . . FI 1

Laitteen osat ..... FI 2

Laitteessa olevat symbolit.... FI 2

Käyttötarkoitus ..... FI 2

Turvaohjeet ..... FI 3

Turvalaitteet ..... FI 4

Käyttöönotto ..... FI 4

Käyttö....FI 7

Säilytys ...... FI 9

Kuljetus ..... FI 9

Hoito ja huolto.... FI 9

Häiriöapu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F1 11

Takuu ..... FI 12

Varusteet ja varaosat ..... FI 12

EY-vaatimustenmukaisuus-va- kuutus.... FI 13

Tekniset tiedot. ..... FI 14

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Pb

Huolehdi pariston ja akun ympäristöystävällisestä hävittämisesstä. Paristot ja akut sisältävät ai- neita, joita ei saa päästää ympäristöön. Tästä syystä toimita ne vastaaviin keräilylaitoksiin.

Huolehdi, ettei moottoriöljyä, polttoöljyä, dieseliä tai bensiiniä pääse valumaan luontoon. Suojaa maaperää ja hävitä jäteöljy ympäristöystävällisesti.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiin-vamman tai johtaa kuolemaan.

⚠VAROITUS

Huomautus mahdollisesta vaarallisesta ti-lanteesta, joka voi aiheuttaa vakavan ruu-miinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-lanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Laitteen osat

Kuvat 1+2

1 Käsikäynnistin
2 Sähkökäynnistin
3 Polttoainesäiliö
4 Painemittari
5 A k k u
6 Korkeapainesuutin
7 Ruiskuputki EASY!Lock
8 Käsikäyttöinen ruiskupistooli EASY!Force
9 Korkeapaineletku EASY!Lock
10 Suurpaineliitäntä EASY!Lock
11 Polttoainesäiliö
12 Vesiliitäntä ja sihti
13 Paine-/määräsäädin
14 Painesäiliö
16 Polttimen puhallin
17 Sähkölaiterasia
18 Öljymäärän tarkastusaukko
19 Turvaventtiili
20 Polttimen kansi
21 Vedenkuumennin
22 Sytytystulpan pistoke
23 Polttimen näkölasi
24 Suutinvarsi
25 Uimurisäiliö
26 Vedenpehmennysaineen säiliö
27 Magneettiventtiili
28 Vedenpuutesuoja
29 Alivesisuojan siivilä
30 Painekytkin
31 Öljyntäyttöastia
32 Korkeapainepumppu
33 Tyyppikilpi
34 Öljynpäästötulppa (moottori)
35 Öljyn mittatikku (moottori)
37 Öljynpäästötulppa (pumppu)
38 Turvavipu
39 Laukaisuvipu
40 Käsiruiskupistoolin varmistinsalpa

15 Polttoainesuodattimella varustettu polt- toainepumppu

36 Puhdistusaineen imuletku ja suodatin

Ohjauspaneeli

Kuva 3

1 Laitekytkin
2 Polttoaineen merkkivalo
3 Vedenpehmentimen merkkivalo
4 Puhdistusaineen annosteluventtiili
5 Sähkökäynnistimen avainkytkin
6 Merkkivalo "Sytytys on päällä"

Laitteessa olevat symbolit

Epäasianmukaisesti käytettyinä suurpainesuihkut voivat olla vaa-

rallisia. Suihkua ei saa suunnata ihmisiin, eläimiin, aktiivisiin sähkövarusteisiin tai itse laitteeseen.

	Myrkytysvaara! Älä hengitä pa-kokaasuja.
	Kuumien pintojen aiheuttama palovammavaara!

Käyttötarkoitus

Huomautus: Koskee vain Saksaa: Laite on tarkoitettu vain mobiilikäyttöön (ei kiinteästi asennettavaksi).

– Laitetta käytetään erityisesti siellä, missä käytettävissä ei ole sähköliitäntää ja pitää käyttää kuumaa vettä.
– Puhdistaminen: Koneet, ajoneuvot, ra-kennukset, työkalut, julkisivut, terassit, puutarhavälineet jne.

⚠ VAARA

Loukkaantumisvaara! Jos laitetta käytetään huoltoasemilla tai muissa vastaavissa paikoissa, on noudatettava asianmukaisia turvamääräyksiä.

Älä päästä mineraalipitoista jätevettä valu- maan maaperään, vesistöön tai viemäri- verkkoon. Moottorin ja auton pohjan pesu on suoritettava tästä syystä puhdistukseen soveltuvalla ja öljyerottimella varustetulla paikalla.

Veden laatuvaatimukset: HUOMIO

Korkeapainelaitteistossa saa käyttää ainoastaan puhdasta vettä. Epäpuhtaudet johtavat laitteen ja varusteiden ennenaikaiseen kulumiseen tai kerrostumien muodostumiseen.

Jos käytetään recycling-vettä, seuraavia raja-arvoja ei saa ylittää:

pH-arvo 6,5...9,5
sähkönjohtokyky * Tuoreveden sähkönjohta-vuus +1200 μS/cm
erotettavissa olevat aineet **	< 0,5 mg/l
poisuodatettavissa olevat aineet ***	< 50 mg/l
Hiilivedyt < 20 mg/l
Kloridi < 300 mg/l
Sulfaatti < 240 mg/l
Kalsium < 200 mg/l
Kokonaiskovuus < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
Rauta < 0,5 mg/l
Mangaani < 0,05 mg/l
Kupari < 2 mg/l
Aktiivikloori < 0,3 mg/l
ei saa haista epämiellyttävälle
* Maksimi yhteensä 2000 μS/cm* Näytetilavuus 1 l, laskeutusaika 30 minuuttia*** ei hankaavia aineita

Turvaohjeet

⚠ VAARA

– Älä käytä korkeapainepesuria, jos polttoainetta on räiskynyt maahan. Vie laite toiseen paikkaan ja vältä kipinän aiheuttamista.

- Älä säilytä polttoainetta avotulen tai kuumien laitteiden, kuten uunit, lämmityskattilan, veden lämmittimien tms. läheisyydessä.

Älä myöskään päästä polttoainetta vuotamaanäläkä käsittele sitä sytytysliekin tai kipinää aiheuttavien laitteiden läheisyydessä.

– Pidä helposti syttyvät esineet ja materiaalit etäällä äänenvaimentimesta (vähintään 2 m).
- Älä käytä moottoria ilman äänenvai-menninta ja tarkasta vaimennin sää-nöllisesti. Puhdista ja vaihda tarvittaessa uuteen.
- Älä käytä moottoria metsä-, pensas- tai ruohikkoalueilla, ellei pakoputkea ole varustettu kipinäsuojuksella.
- Älä käytä moottoria ilman ilmansuoda- tinta tai imuistukan suojaa muutoin kuin säätötöitä tehdessäsi.
- Älä suorita sellaisia säätöjousien, säätöosien tai muiden osien säätöjä, joka saattavat nostaa moottorin kierroslukua.
– Palovammavaara! Älä koske kuumaan äänenvaimentimeen, sylinteriin tai jäähdytyslaippoihin.
– Älä laita käsiäsi tai jalkojasi koskaan liikkuvien tai pyörivien osien lähelle.
- Myrkytysvaara! Laitetta ei saa käyttää suljetussa tilassa.

Yleiset turvaohjeet

– Kunkin maan lainlaatijan säätämiä, korkeapainepesulaitteita koskevia kansallisia määräyksiä on noudatettava.
– Kunkin maan lainlaatijan säätämiä, työ- turvallisuutta koskevia kansallisia mää- räyksiä on noudatettava. Korkeapaine- pesulaitteet on tarkastettava säännölli- sin väliajoin ja tarkastuksen tulokset on tallennettava kirjallisesti.
– Laitteen vedenlämmityslaitteisto on poltinlaitteisto. Poltinlaitteistot on säännöllisesti tarkastettava kunkin maan lain-säätäjän säätämien määräysten mukaisesti.
– Laitetta/varusteita ei saa muuttaa.

Korkeapaineletku

⚠VAARA

Loukkaantumisvaara!

• Käytä vain alkuperäisiä korkeapaineletkuja.
• Korkeapaineletkun ja ruiskutuslaitteen tulee soveltua teknisissä tiedoissa annetulle maksimille käyttöpaineelle.
  – Vältä kosketusta kemikaalien kanssa.
  – Tarkasta korkeapaineletku päivittäin. Älä käytä nurjahtaneita letkuja. Jos uloin lankakerros on näkyvissä, älä enää käytä letkua.
  – Älä enää käytä korkeapaineletkua, jos sen kiinnityskierre on vahingoittunut.
  – Levitä korkeapaineletku alustalle siten, että sen yli ei voi ajaa.
• Älä enää käytä yliajettua, nurjahtanutta tai iskuilla kuormitettua letkua, vaikka siinä ei olisikaan vahingoittumista nähtävissä.
  – Säilytä korkeapaineletkua siten, että siihen ei kohdistu mekaanista rasitusta.

Turvalaitteet

Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa.

Alivesisuoja

Vedenpuutesuoja estää polttimen ylikuumenemisen vedenpuutetilanteissa. Poltin käy vain, kun vedensyöttö on riittävä.

Ylivirtausventtiili

– Jos käsiruiskupistooli on suljettuna, ylivirtausventtiili avautuu ja korkeapainepumppu ohjaa veden takaisin pumpun imupuolelle. Tämä estää sallitun käyttöpaineen ylittymisen.
– Ylivirtausventtiili on tehtaalla säädetty ja varmistettu lyijysinetillä. Ainoastaan asiakaspalvelu voi suorittaa säädön.

Turvaventtiili

– Turvaventtiili avautuu, jos ylivirtaus-venttiili on vaurioitunut.

- Turvaventtiili on tehtaalla säädetty ja varmistettu lyijysinetillä. Ainoastaan asiakaspalvelu voi suorittaa säädön.

Painekytkin

Painekytkin kytkee polttimen pois päältä minimin työpaineen alittuessa ja jälleen päälle, kun paine ylittyy.

Varmistuspidätyspinne

Käsiruiskupistoolin varmistuspidätyspinne estää laitteen tahattoman kytkeytymisen.

Käyttöönotto

⚠VAROITUS

Loukkaantumisvaara! Laitteen, varusteiden, tulojohtojen ja liitäntöjen on oltava moitteettomassa kunnossa. Jos kunto ei ole moitteeton, laitetta ei saa käyttää.

Suihkuputkitelineiden kiinnitys

→ Kiinnitä ennen ensimmäistä käyttöönottoa molemmat suihkuputkitelineet (katso ohjeiden alussa oleva kuva A).

Tarkista korkeapainepumpun öljymäärä

HUOMIO

Vaurioitumisvaara! Jos öljy on maitomaista, ota yhteys Kärcher-asiakaspalveluun.

→ Tarkista korkeapainepumpun öljymäärä öljymäärän tarkastusaukosta. Laitetta ei saa käyttää, jos öljyn pinta on laskenut alle "MIN" -merkin.

→ Lisää tarvittaessa öljyä (katso Tekniset tiedot).

Moottori

Noudata luvussa "Turvallisuusohjeet" annettuja ohjeita!

→ Lue ennen käyttöönottoa moottorin valmistajan käyttöohjeet ja huomioi erityisesti turvaohjeet.

→ Tarkasta ilmansuodatin.

→ Tarkista moottorin öljymäärä.

Laitetta ei saa käyttää, jos öljyn pinta on laskenut alle "MIN" -merkin.

→ Lisää tarvittaessa öljyä.

HDS 1000 BE:

→ Täytä polttoainesäiliö lyijyttömällä ben- siinillä.

Älä käytä 2-tahtiseosbensiiniä.

HDS 1000 DE:

→ Täytä polttoainetankki diesel-polttoaineella.

Polttoaineen lisääminen

⚠ VAARA

Räjähdysvaara! Käytä ainoastaan dieselpolttoainetta tai kevyttä lämmitysöljyä. Sopimatonta polttoainetta, kuten esimerkiksi bensiiniä, ei saa käyttää.

HUOMIO

Kuivakäynti aiheuttaa polttoainepumpun vahingoittumisvaaran. Pidä polttoainetank-kia myös kylmävesikäytössä niin täynnä, että polttoaineen merkkivalo sammu.

→ Polttoaineen lisääminen.
→ Sulje polttoainesäiliön korkki.
→ Pyyhi ylivalunut polttoaine pois.

Vedenpehmentimen lisääminen

Huomautus: Tuotteen mukana tulee vedenpehmentimestä näytepakkaus.

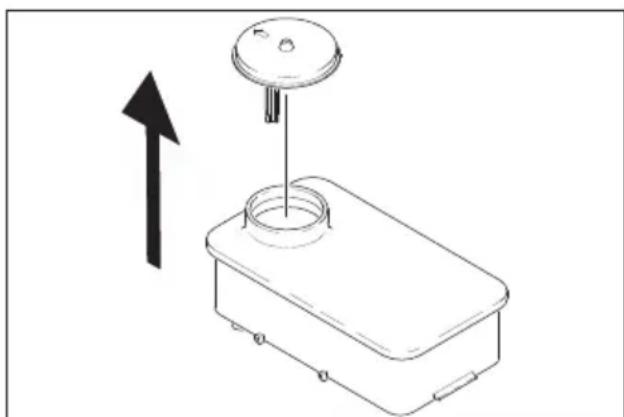

→ Täytä säiliö Kärcher-vedenpehmennysnesteellä RM 110 (tilausnumero 2.780-001).

– Vedenpehmennin estää lämpövastuksen kalkkeutumista kalkkipitoista vesijohtovettä käytettäessä. Vedenpehmennin annostellaan tipoittain vesisäiliön syöttökanavaan.
- Annostelu on säädetty tehtaalla keskikovan veden mukaiseksi.

Vedenpehmennysaineen annostelun säätö

⚠ VAARA

Vaarallinen sähköjännite! Säädön saa suorittaa vain sähköalan ammattilainen.

→ Paikallisen vedenkovuuden selvittäminen:

– Selvitä paikalliselta vesijohtolaitokselta veden kovuus tai
- mittaa vedenkovuuden mittauslaitteella (tilausnumero 6.768-004).
→ Avaa sähkölaiterasia.

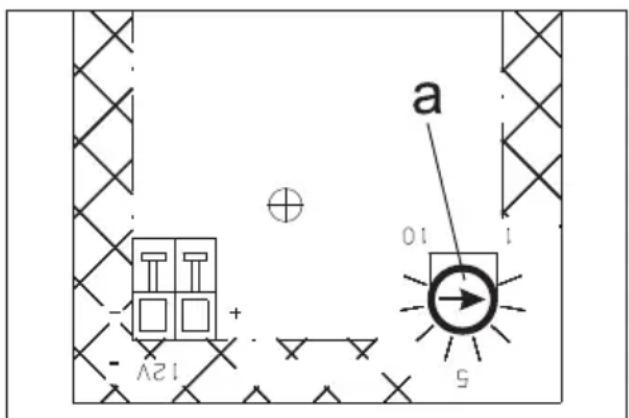

→ Säädä kiertopotentiometri (a) veden kovuuden mukaisesti. Taulukosta saat oikeat säätöarvot.

Esimerkki:

Kun vedenkovuus on 15 °dH, säädä kiertopotentiometri asteikon arvolle 7.

Vedenkovuus (°dH)	Kiertopotentiometrinasteikko
5	10
10	8
15	7
20 6,5
25	6
30 5,5

Akku

Akkua koskevat turvaohjeet

Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset:

	Noudata akussa ja käyttöoh-jeessa olevia ohjeita!
	Käytä silmäsuojusta!
	Pidä lapset loitolla haposta ja akuista!
	Räjähdysvaara!
	Avotuli, kipinät ja tupakointi kiel-letty!
	Syöpymisvaara!
	Ensiapu!
	Varoitus!
	Hävittäminen!
	Älä heitä akkua jäteastiaan!

⚠ VAARA

Räjähdysvaara! Älä aseta työkaluja tai vastaavaa akun päälle, ts. ei päätenapojen eikä kennoliitosten päälle.

⚠VAARA

Loukkaantumisvaara! Elä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puh- dista aina kädet lopetettuasi akkua koske- vat työt.

Akun lataaminen

⚠ VAARA

Loukkaantumisvaara! Noudata turvallisuusmääräyksiä akkujen käsittelyssä. Huomioi latauslaitteen valmistajan käyttöohje.

→ Irrota akun liittimet.
→ Liitä latauslaitteen plusnapakaapeli akun plusnapaliitäntään.
→ Liitä latauslaitteen miinusnapakaapeli akun miinusnapaliitäntään.
→ Liitä virtapistoke ja kytke latauslaite päälle.
→ Lataa akku pienimmällä mahdollisella latausvirralla.

Tarkasta ja korjaa akun nestetaso

HUOMIO

Tarkasta säännöllisesti hapolla täytettyjen akkujen nestetaso.

→ Kierrä kaikki kennokannet ulos.
→ Jos nestetaso on liian alhainen, lisää tislattua vettä merkintään asti kennoihin.
→ Lataa akku.
→ Kierrä kennokannet sisään.

Käisiruiskupistoolin, ruiskuputken, suuttimen ja korkeapaineletkun asentaminen

Huomautus: EASY!Lock-järjestelmä yhdistää komponentit pikakierteellä vain yhdellä kierroksella nopeasti ja varmasti.

Kuva 4

→ Yhdistä ruiskuputki käsikäyttöiseen ruiskupistooliin ja kiristä käsin (EASY!Lock).
→ Aseta korkeapainesuutin ruiskuput-keen.
→ Asenna hattumutteri ja kiristä käsitiukkuuteen (EASY!Lock).

→ Yhdistä korkeapaineletku käsikäyttöiseen ruiskupistooliin ja laitteen korkeapaineliitäntään ja kiristä käsin (EASY!Lock).

Vesiliitäntä

Katso liitäntäarvot teknisistä tiedoista.

→ Liitä tuloletku (vähimmäispituus 7,5 m, vähimmäisläpimitta 3/4") laitteen vesiliitäntään ja tulovesiliitäntään (esim. vesihanaan).

Huomautus: Vedensyöttöletku ei kuulu toi-mituslaajuuteen.

Veden imeminen säiliöstä

– Tämä korkeapainepesuri soveltuu tarvittavilla varusteilla varustettuna vapaa-na olevan veden imemiseen esim. sa- devesitynnyreistä tai lammista.

– Imukorkeus enint. 1 m.

⚠VAARA

Loukkaantumis- ja vaurioitumisvaara! Älä koskaan ime vettä minkäänlaisesta juomavesisäiliöstä. Älä koskaan ime liuotinpitoisia nesteitä kuten ohentimia, bensiiniä, öljyä tai suodattamatonta vettä. Laitteen tii-visteet eivät kestä liuottimia. Liottimien ruiskutussumu on erittäin herkästi syttyvää, helposti räjähtävää ja myrkyllistä.

→ Liitä suodattimella (lisävaruste) varustettu imuletku (halkaisija vähintään 3/4“) vesiliitäntään.
→ Käännä puhdistusaineen annostelu-venttiilin asentoon "0".

Käyttö

⚠ VAARA

Räjähdysvaara! Älä suihkuta mitään palavia nesteitä.

⚠ VAARA

Loukkaantumisvaara! Laitetta ei saa kos- kaan käyttää ilman asennettua ruiskuput- kea. Tarkasta ruiskuputken tiukkuus ennen jokaista käyttöä. Ruiskuputken ruuviliitok- sen pitää olla kiristettynä käsitiukkuuteen.

⚠ VAARA

Loukkaantumisvaara! Pidä puhditustyötä tehtäessä molemmin käsin kiinni käsiruiskupistoolista ja ruiskuputkesta.

⚠VAARA

Loukkaantumisvaara! Liipaisinvipua ja varmistusvipua ei saa lukita käytön aikana.

⚠ VAARA

Loukkaantumisvaara! Ota yhteys asiakaspalveluun, jos varmistusvipu on vahingoittunut.

HUOMIO

Kuivakäynti aiheuttaa polttoainepumpun vahingoittumisvaaran. Pidä polttoainetank-kia myös kylmävesikäytössä niin täynnä, että polttoaineen merkkivalo sammuu.

Käsikäyttöisen ruiskupistoolin avaaminen/sulkeminen

→ Käsikäyttöisen ruiskupistoolin avaaminen: Paina varmistusvipua ja liipaisinvipua.
→ Käsikäyttöisen ruiskupistoolin sulkeminen: Vapauta varmistusvipu ja liipaisin-vipu.

Suuttimen vaihto

⚠ VAARA

Loukkaantumisvaara! Kytke laite pois ennen suuttimen vaihtoa ja aktivoi käsiruiskupistooli, kunnes laitteessa ei ole enää pai-netta.

→ Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin.
→ Vaihda suutin.

Puhdistus

→ Säädä paine/lämpötila ja puhdistusaineen väkevyys puhdistettavan pinnan mukaan.

Huomautus: Suuntaa korkeapainesuihku aina aluksi pitkän etäisyyden päästä puhdistettavaan kohteeseen välttääksesi korkean paineen aiheuttamia vahinkoja.

Työskentely korkeapainesuuttimella

Korkeapainesuihkun tehokkuus riippuu ruiskutuskulmasta. Normaalitapauksessa käytetään 25°-viuhkasuutinta (mukana tuotepakkauksessa).

■ Suositeltavat suuttimet on saatavana lisävarusteina.

– Pinttyneen lian poistoon.

0°-täystehosuutin

– Arkojen pintojen ja kevyen lian puhdistukseen:

40°-viuhkasuutin

– Paksun ja pinttyneen lian poistoon: lianjyrsin

– Suutin, jossa on säädettävä ruiskutuskulma, sopii erilaisiin puhdistustehtäviin:

monitoimisuutin

Suositeltavat puhdistusmenetelmät

– Lian irrottaminen:

Suihkuta puhdistusainetta säästeliäästi ja anna vaikuttaa 1 - 5 min., mutta älä anna sen kuivua.

– Lian poistaminen:

Huuhdo irrotettu lika pois korkeapaine-suihkulla.

Laitteen käynnistys

→ Avaa vedenkierto.
→ Aseta laitekytkin asentoon kylmä-/kuumavesikäyttö.
→ Käynnistä moottori moottorin valmistajan käyttöohjeiden mukaisesti.
→ Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin.
→ Avaa käsiruiskupistooli.

Käyttö kylmällä vedellä

→ Aseta laitekytkin asentoon "Poltin pois päältä".

Käyttö kuumalla vedellä

⚠ VAARA

Palovammavaara!

→ Aseta laitekytkin haluttuun työlämpötilaan (maks. 98°C). Poltin käynnistyy.

Käyttöpaineen ja syöttömäärän säätäminen

→ Säädä käyttöpainetta ja syöttömäärää kääntämällä käsiruiskupistoolin paine- ja määräsäätimestä (+/-).

⚠VAARA

Loukkaantumisvaara! Paineen / määrän säädön asetuksessa on varmistettava, että ruiskuputken liitos ei pääse irtoamaan.

Käyttö puhdistusaineella

HUOMIO

Sopimattomat puhdistusaineet saattavat vahingoittaa laitetta tai puhdistettavaa koh-detta.

– Säästä ympäristöä käyttämällä puhdistusainetta säästeliäästi.
– Huomioi puhdistusaineiden mukana olevat annosteluohjeet.
– Käytä ainoastaan sellaisia puhdistusaineita, jotka ovat laitteen valmistajan hyväksymiä.
– Kärcher-puhdistusaineet takaavat häiriöttömän työskentelyn. Kysy meiltä neuvoa tai pyydä luettelomme tai lisätietoja puhdistusaineista.

→ Ripusta puhdistusaineletku astiaan, jossa on puhdistusaineliuotinta.
→ Käännä puhdistusaineen annostelu-venttiili haluamaasi väkevyysasentoon.

Käytön keskeytys

→ Sulje käsiruiskupistooli.
→ Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin.

Ohje: Jos käsiruiskupistooli suljetaan, moottori jatkaa käyntiään tyhjäkäynnillä.

Tällöin vesi kiertää pumpun sisällä ja lämpenee. Kun pumpun sylinterin pää saavuttaa suurimman sallitun lämpötilan (80 °C), sylinterin pään turvatermostaatti sammuttaa moottorin. Kun laite on jäähtynyt alle 50 °C lämpötilaan, sen käyttöä voidaan jälleen jatkaa.

Jäähtymistä voidaan nopeuttaa käyttämäl- lä vesijohtoverkon painevettä.

→ Avaa käsiruiskupistooli noin 2–3 minuutiksi, jotta virtaava vesi jäähdyttää sylinteripään.
→ Käynnistä moottori jälleen.

Toimenpiteet puhdistusaineella puhdistamisen jälkeen

→ Käännä puhdistusaineen annostelu-venttiilin asentoon "0".
→ Huuhdo laitetta avaamalla käsiruiskupistooli vähintään 1 minuutin ajaksi.

Laitteen kytkeminen pois päältä

⚠ VAARA

Palovammavaara kuuman veden vuoksi! Kun laitteessa on käytetty kuumaa vettä, laitteen on annettava käydä jäähtymistä varten kylmällä vedellä ja pistoolin ollessa auki vähintään kaksi minuuttia.

Huuhdo laitetta vesijohtovedellä avaamalla käsiruiskupistooli vähintään 2-3 minuutin ajaksi, jos olet käyttänyt laitetta suolavedellä (merivedellä).

HUOMIO

Vaurioitumisvaara! Älä koskaan sammuta täyskuormituksessa olevaa moottoria, kun käsiruiskupistooli on avattuna.

→ Aseta laitekytkin asentoon "Poltin pois päältä".
→ Sulje käsiruiskupistooli. Moottori ohjautuu tyhjäkäyntikierrosluvulle.
→ Aseta laitteen moottorin valintakytkin asentoon "OFF" ja sulje polttoainehana.
→ Sulje veden syöttöputki.
→ Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta.
→ Kiinnitä käsiruiskupistoolin vipu varmuuspidätyspinteellä, jolloin laite ei kyt-keydy käyttöön tahattomasti.
→ Irrota veden tuloletku laitteesta.

Säilytys

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino.

Kuljetus

HUOMIO

Suojaa liipaisinvipu kuljetuksen aikana vaurioilta.

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

→ Kun kuljetat laitetta ajoneuvoissa, var-mista laite liukumisen ja kaatumisen va-ralta kulloinkin voimassa olevien ohje-sääntöjen mukaisesti.

Hoito ja huolto

Voit solmia säännöllisen turvatarkastusso-pimuksen tai huoltosopimuksen myyjälik-keesi kanssa. Kysy meiltä neuvoa.

⚠ VAARA

Laitteen tahattoman käynnistämisen aiheuttama loukkaantumisvaara. Ennen laittee-seen kohdistuvia töitä, vedä sytytystulpan johto irti tai irrota akkukaapelit.

Palovammavaara! Älä koske kuumaan ää- nenvaimentimeen, sylinteriin tai jäähdytys- laippoihin.

Huoltovälit

Päivittäin

→ Tarkasta, onko korkeapaineletkussa vaurioita (murtumisvaara). Vaihda vaurioitunut korkeapaineletku välittömästi.

Viikoittain

→ Tarkasta korkeapainepumpun öljymäärä.

HUOMIO

Vaurioitumisvaara! Jos öljy on maitomaista, ota yhteys Kärcher-asiakaspalveluun.

Kuukausittain

→ Puhdista vesiliitännän sihti.
→ Puhdista alivesisuojan sihti.
→ Puhdista puhdistusaineen imuletkun suodatin.

Joka 500. käyttötunti, vähintään vuosittain

→ Suorita kalkinpoisto.
→ Anna asiakaspalvelun suorittaa laitteen huolto.

Huoltotyöt

Korkeapainepumppu

Öljyn vaihtaminen:

→ Varaa öljynvaihtoa varten valmiiksi noin 1 litran vetoinen säiliö.
→ Ruuvaa öljynlaskutulppa ulos.
→ Laske öljy kokoamissäiliöön.

Hävitä jäteöljy ympäristöystävällisellä ta- valla tai vie se valtuutettuun keräyspistee- seen.

→ Ruuvaa öljynlaskutulppa kiinni.
→ Lisää uutta öljyä öljysäiliön MAX-merkintään saakka hitaasti.

Huomautus: Ilmakuplien pitää voida pois-tua.

Katso sopiva öljylaatu teknisistä tie-doista.

Moottori

Suorita moottorin huoltotyöt moottorin valmistajan käyttöohjeiden mukaisesti.

Kalkinpoisto

Putkistoissa olevat kalkkikerrostumat lisäävät virtausvastusta niin, että moottorin kuormitus tulee liian suureksi.

⚠ VAARA

Palavista kaasuista johtuva räjähdysvaara! Tupakointi on kiellettyä kalkinpoiston ajan. Huolehdi hyvästä tuuletuksesta.

⚠ VAARA

Happojen aiheuttama syöpymisvaara! Käytä suojalaseja ja suojahansikkaita.

■ Suorittaminen:

Kalkin poistoon saa lain mukaan käyttää ai- noastaan tarkastettuja sekä hyväksymis- merkillä varustettua kattilakiven poistoai- netta.

- RM 100 (tilausnumero 6.287-008) liuottaa kalkkikiven ja yksinkertaiset kalkki-kiven ja pesuainejäämien yhdisteet.

– RM 101 (tilausnumero 6.287-013) liuottaa kerrostumat, jotka eivät liukene RM 100:n avulla.

→ Laita 20 litran vetoiseen säiliöön 15 litraa vettä.

→ Lisää siihen 1 litra kalkkikiven liuotusainetta.

→ Liitä vesiletku suoraan pumppuun ja pistä toinen pää säiliöön.
→ Pistä liitettynä oleva ruiskuputki ilman suutinta säiliöön.
→ Käynnistä moottori moottorin valmistajan käyttöohjeiden mukaisesti.
→ Avaa käsiruiskupistooliäläkä sulje sitä kalkinpoiston aikana.
→ Säädä laitekytkin 40°C työskentelylämpötilaan.
→ Anna laitteen käydä, kunnes työskentelylämpötila on saavutettu.
→ Kytke laite pois päältä ja anna seistä 20 minuutin ajan. Käsiruiskupistoolin on pysyttävä avattuna.
→ Pumppaa laite lopuksi tyhjäksi.

Huomautus: Suosittelemme, korroosiosuojaksi ja happojäämien neutraloimiseksi, alkaalisen liuoksen (esim. RM 81) pump-paamista laitteen lävitse puhdistusainesäiliön kautta.

Suojaaminen pakkaselta

HUOMIO

Vaurioitumisvaara! Jäätyvä vesi laitteessa saattaa vaurioittaa laitteen osia.

– Säilytä laite talvella pakkaselta suojattuna lämmitetyssä tilassa tai tyhjennä se. Jos laitteen käyttötauko on pitkä, on suositeltavaa pumpata laitteeseen jäänestoainetta.

- Jos varastointi on mahdollista vain olosuhteissa, joissa lämpötila voi laskea nollan alapuolelle, varastoi laite seison-ta-ajaksi.

■ Veden poistaminen:
→ Ruuvaa vedentuloletku ja korkeapaineletku irti.
→ Ruuvaa tulojohto irti kattilan pohjasta, ja anna lämpövastuksen käydä tyhjänä.
→ Anna laitteen käydä enintään 1 min, kunnes pumppu ja johdot ovat tyhjät.
■ Laitteen huuhtominen jäätymisenestoaineella:

Huomautus: Noudata jäätymisenestoaineen valmistajan antamia käsittelyohjeita.

→ Täytä uimurisäiliö tavallisella jäätymisenestoaineella.
→ Kytke laite päälle (ilman poltinta), kunnes laite on huuhtoutunut kokonaan.

Näin saavutetaan samalla tietty korroosiosuoja.

Häiriöapu

⚠ VAARA

Laitteen tahattoman käynnistämisen aiheuttama loukkaantumisvaara. Ennen laittee-seen kohdistuvia töitä, vedä sytytystulpan johto irti tai irrota akkukaapelit.

Palovammavaara! Älä koske kuumaan ää- nenvaimentimeen, sylinteriin tai jäähdytys- laippoihin.

Polttoaineen merkkivalo palaa

– Polttoainesäiliö on tyhjä

→ Täytä säiliö.

Vedenpehmentimen merkkivalo palaa

– Vedenpehmentimen säiliö on tyhjä, teknisistä syistä loput aineesta jää aina jäljelle säiliöön.

→ Täytä säiliö.

– Säiliön elektrodit likaantuneet

→ Puhdista elektrodit.

Laite ei toimi

Noudat moottorin valmistajan käyttöohjeita!

– Polttoainetankki on tyhjä

→ Täytä säiliö.

– HDS 1000 BE: Sytytystulppa (moottori) likaantunut/viallinen

→ Puhdista tai vaihda sytytystulppa

- Korkeapainepumpun varmuustermostaatti on kytkenyt laitteen pois päältä pitkän kiertokulkukäytön jälkeen

→ Anna laitteen jäähtyä ja käynnistä se sen jälkeen uudelleen. Katso tätä varten kohta "Käytön keskeytys".

Laite ei muodosta painetta

- Moottorin käyttökiertrosluku on liian alhainen

→ Tarkista moottorin käyttökierrosluku (katso Tekniset tiedot).

– HDS 1000 BE: Sytytystulppa (moottori) likaantunut/viallinen

→ Puhdista tai vaihda sytytystulppa

– Suutin tukossa/kulunut

→ Puhdista/vaihda suutin

– Vesiliitännän sihti on likaantunut

→ Puhdista sihti.

– Veden tulomäärä liian pieni.

→ Tarkista vedentulomäärä (katso Tekniset tiedot).

– Pumpun tulojohdot vuotavat tai ovat tukkeutuneet

→ Tarkista kaikki pumpun tulojohdot.

– Ilmaa järjestelmässä Ilmaa pumppu:

→ Käännä puhdistusaineen annostelu-venttiilin asentoon "0".

→ Avaa vedenkierto.

→ Käynnistä moottori moottorin valmistajan käyttöohjeiden mukaisesti.

→ Kierrä suutin auki laitteen ilmaamista varten ja anna laitteen käydä niin kauan, kunnes ulostuleva vesi ei enää kupli.

→ Kytke laite pois päältä ja kierrä suutin kiinni.

Korkeapainepumppu vuotaa

– Pumppu ei ole tiivis

Huomautus: Sallittu määrä 3 pisaraa/mi-nuutissa.

→ Jos laite on hyvin epätiivis, tarkastuta se asiakaspalvelussa.

Korkeapainepumppu nakuttaa

– Pumpun tulojohdot vuotavat

→ Tarkista kaikki pumpun tulojohdot.

– Ilmaa järjestelmässä

Ilmaa pumppu:

→ Käännä puhdistusaineen annostelu-venttiilin asentoon "0".

→ Avaa vedenkierto.

→ Käynnistä moottori moottorin valmistajan käyttöohjeiden mukaisesti.

→ Kierrä suutin auki laitteen ilmaamista varten ja anna laitteen käydä niin kauan, kunnes ulostuleva vesi ei enää kupli.

→ Kytke laite pois päältä ja kierrä suutin kiinni.

Laite ei ime puhdistusainetta

– Puhdistusaineen imuletku ja suodatin vuotaa tai on tukossa

→ Tarkasta/puhdista puhdistusaineen imuletku ja suodatin
– Puhdistusaineen imuletkun liitännän ta- kaiskuventtiili juuttunut
→ Puhdista/vaihda puhdistusaineen imuletkun liitännän takaiskuventtiili.
– Puhdistusaineen annosteluventtiili on kiinni tai vuotaa tai on tukossa
→ Avaa puhdistusaineen annosteluventtiili tai tarkasta/puhdista.

Ylivirtausventtiili avautuu ja sulkeutuu jatkuvasti käsiruiskupistoolin ollessa avattuna

– Suutin on tukkeutunut
→ Puhdista suutin.
– Laite on kalkkiutunut
→ Suorita kalkinpoisto.
– Alivesisuojan sihti likaantunut
→ Puhdista sihti.
– Ylivirtausventtiili on rikki
→ Ylivirtausventtiilin vaihto (asiakaspalvelu).

Poltin ei syty

– Polttoainesäiliö on tyhjä
→ Täytä säiliö.
– Järjestelmään ei tule vettä
→ Tarkista vesiliitäntä ja syöttöjohdot.
→ Puhdista alivesisuojan sihti.
– Polttoainesuodatin likaantunut
→ Vaihda polttoainesuodatin.
– Ei sytytyskipinää
→ Tarkastuta laite asiakaspalvelussa, jos sytytyskipinä ei näy tarkastuslasin kautta, kun laitetta käynnistetään.

Lämpötila ei nouse kuumavesikäytössä säädetylle tasolle

– Käyttöpaine/syöttömäärä liian suuri
→ Pienennä käsiruiskupistoolin työpainetta/vesimäärää.
– Lämpövastus karstoittunut
→ Puhdistuta lämpövastuksesta karsta asiakaspalvelussa.

Asiakaspalvelu

Jos häiriötä ei voida poistaa, laite täytyy tarkastuttaa asiakaspalvelussa.

Takuu

Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne takaavat laitteen turvallisen ja häiriöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

EY-vaatimustenmukaisuus- vakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: korkeapainepesuri

Tyyppi: 1.811-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2000/14/EY

2014/30/EU

Sovelletut harmonisoidut standardit

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-79

Sovellettu yhdenmukaisuuden analy- sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

HDS 1000 BE

Mitattu: 106

Taattu: 108

HDS 1000 DE

Mitattu: 105

Taattu: 107

5.957-090

5.957-091

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 1000 BE H	HDS 1000 DE
Suojatyyppi -- IPX5 IPX5
Moottori
Tyyppi -- Honda GX 390,		1-sylinteri, 4-tahti	Yanmar L 100 N, 1-sylinteri, 4-tahti
Nimellisteho kierrosluvulla 3600 1/min kW (PS) 9,6 (13) 7,4 (10)
Ominaiskulutus g/kWh 313 250
Käyttökierrosluku 1/min 3200-3400 3200-3400
Polttoainesäiliö I 6,5 5,5
Polttoaine	-- Bensiini, lyijytön *		Diesel
* Laite soveltuu E10-polttoaineelle
Vesiliitäntä
Tulolämpötila (maks.)	°C	30	30
Tulomäärä (min.)	l/h (l/min)	1000 (16,7)	1000 (16,7)
Tulopaine (maks.)	MPa (baa-ria)	0,6 (6)	0,6 (6)
Tuloletku	(Tilausnro:	4.440-207.0	4.440-207.0
Tuloletku, pituus	m	7,5	7,5
Tuloletku, halkaisija (minimi)	tuuma	3/4	3/4
Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20°C)	m	1	1
Suoritustiedot
Syöttömäärä, vesi	l/h (l/min)	450-900 (7,5-15)	450-900 (7,5-15)
Käyttöpaine, vesi (vakiosuuttimella)	MPa (baa-ria)	4-21 (40-210)	4-20 (40-200)
Vakiosuuttimen suutinkoko	-- 047 050
Maks. käyttöpaine (varmuusventtiili)	MPa (baa-ria)	23 (230)	23 (230)
Maks. työskentelylämpötila, kuuma vesi	°C	98	98
Puhdistusaineen imeminen	l/h (l/min)	0-40 (0-0,7)	0-40 (0-0,7)
Polttimen teho	kW 59	59
Maksimi lämmitysöljykulutus	kg/h	5,6	5,6
Maks. käsiruiskupistoolin takaiskuvoima	N	51	51
Mitatut arvot EN 60335-2-79 mukaisesti
Melupäästö
Äänenpainetaso L_pA	dB(A)	91	91
Epävarmuus K_pA	dB(A)	3	2
Äänitehotaso L_WA + epävarmuus K_WA	dB(A)	108 107
		HDS 1000 BE	HDS 1000 DE
Käsi-käsivarsi tärinäarvo
Käsiruiskupistooli m/s	2	< 2,5 < 2,5
Suihkuputki m/s	2	< 2,5 < 2,5
Epävarmuus K m/s	2	1	1
Käyttöaineet
Polttoaine -- Polttoöljy EL tai		diesel-polttoai-ne	Polttoöljy EL tai diesel-polttoai-ne
Öljymäärä - pumppu I 0,35 0,35
Öljytyyppi - pumppu Moottoriöl-	jy 15W40	Tilausnumero 6.288-050.0	Tilausnumero 6.288-050.0
Mitat ja painot
Pituus x leveys x korkeus mm 1100 x 750 x		785	1100 x 750 x 785
Tyypillinen käyttöpaino kg 175,2 197,0
Polttoainesäiliö	I 34	34

1 Käsitsikäivitusseade

2 Elektrostarter

3 Kütusepaak

4 Manomeeter

5 Aku

6 Körgsurveotsik

7 Joatoru EASY!Lock

8 Pesupüstol EASY!Force

9 Körgsurvevoolik EASY!Lock

10 Körgsurveliitmik EASY!Lock

11 Kütusepaak

Põletusoht! Ärge puudutage tulist summutit, silindreid ega radiaatori ribisid.

Hooldusvälbad

Iga päev

Põletusoht! Ärge puudutage tulist summutit, silindreid ega radiaatori ribisid.

Lisavarustus ja varuosad

19 Apsauginis vožtuvas

20 Degiklio dangtis

21 cirkuliacinio šildytuvo;
