ПОСІБНИК КОРИСТУВАЧА HDS 1000 De Kärcher

5 А к у м у л а т о р

6 Дюза високо налягане

9 Маркуч за високо налягане EASY!Lock

10 Извод за високо налягане EASY!Lock

11 Резервоар гориво

Помпа високо налягане нехерметична

– Нехерметична помпа

Указание: Допустими са 3 капки на минута.

Помпа високо налягане чука

Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуата- ції, після цього дійте відповідно неї та збережіть її для подальшого користуван- ня або для наступного власника.

– Перед першим використанням на виробництві обов'язково прочитайте вказівки з техніки безпеки № 5.951-949.0.

– Якщо виникають ошкодження при транспортуванні, негайно повідомте про це продавця.

– При розпакуванні перевірити вміст упаковки.

Перелік

Захист навколишнього середовища .... UK 1

Ступінь небезпеки ..... UK 1

Елементи приладу ..... UK 2

Символи на пристрої..... UK 2

Правильне застосування ... UK 2

Правила безпеки ..... UK 3

Захисні пристрої ..... UK 4

Введення в експлуатацію ... UK 5

Експлуатація UK 8

Зберігання ..... UK 10

Транспортування ..... UK 10

Догляд та технічне обслуговування ...... UK 10

Допомога у випадку непола- док .... UK 12

Гарантія . . . . . . . . . . . . . . UK 14

Приладдя й запасні деталі .. UK 14

Заява при відповідність Євро- пейського співтовариства ... UK 14

Технічні характеристики . . . . UK 15

Захист навколишнього середовища

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на переробку.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Будь ласка, утилізуйте батареї або акумулятор не зашкоджуючи навколишньому середовищу. Батареї та акумулятори містять речовини, які не повинні потрапляти у довкілля. Тому, будь ласка, утилізуйте їх за допомогою спеціальних систем збору сміття.

Будь ласка, не допустіть потрапляння моторних мастил, мазуту, дизельного палива та бензину у навколишне середовище. Будь ласка, захищайте грунт та утилізуйте віпрацьовані мастила, не зашкоджуючи навколишньому середовищу.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою:

Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

⚠ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

⚠ ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

Вказівка щодо можливої потенційно небезпечній ситуації, що може спричинити матеріальні збитки.

Елементи приладу

Мал. 1+2

1 Пристрій ручного запуску
2 Електричний пусковий пристрій
3 Паливний бак
4 Манометр
5 Акумулятор
6 Форсунка високого тиску
7 Струминна трубка EASY!Lock
8 Пістолет-розпилювач EASY!Force
9 Високонапірний шланг EASY!Lock

10 Патрубок високого тиску EASY!Lock

11 Паливний бак

12 Підведення води з фільтром

13 Регулювання тиску/кількості

14 Акумулятор тиску

15 Паливний насос із паливним фільтром

16 Нагнітач пальника

17 Розподільний щит

18 Оливомірне скло

19 Запобіжний клапан

20 Кришка пальника

21 Проточний нагрівач

22 Наконечник свічі запалювання

23 Вічко пальника

24 Рукав, що подоводить повітря

25 Поплавкова камера

26 Бак зм'якшувача

27 Магнітний вентиль

28 Система запобігання у разі відсутності води

29 Сітчастий фільтр в системі запобігання на випадок відсутності води

30 Манометричний вимикач

31 Мастилоналивна судина

32 Насос високого тиску

33 Заводська табличка

35 Покажчик рівня мастила (мотор)

36 Всмоктуючий шланг для засобів для чищення з фільтром

40 Запобіжний стопор пістолета-розпи- лювача

Панель управління

Мал. 3

1 Апаратний вимикач
2 Контрольна лампа палива
3 Контрольна лампа індикації рідкого пом'якшувача
4 Дозуючий клапан засобу для чищення
5 Замок-вимикач електричного пуско- вого пристрою
6 Контрольна лампа "Включити запа- лювання"

Символи на пристрої

Струмінь під високим тиском може становити небезпеку

при неправильному використанні. Не можна направляти струмінь на людей, тварин, увімкнуте електрообладнання або на сам прилад.

	Небезпека отруєння! Не вди-хати випускні гази.
	Небезпека опіку об гарячу по-верхню!

Правильне застосування

Вказівка: Діє тільки для Німеччини: Пристрій призначений для мобільного (не стаціонарного) використання.

– Пристрій спеціально призначений для використання в місцях, де немає можливості електричного з'єднання й потрібно обробляти гарячою водою.

– Очистка: машин, автомобілів, будівель, інструментів, фасадів, терас, садово-городнього інвентарю та ін.

⚠️НЕБЕЗПЕКА

Небезпека травмування! При використанні на автозаправних станціях або в інших небезпечних зонах слід дотримуватися відповідних правил техніки безпеки.

Будь ласка, не допустіть потрапляння маслянистих стічних вод у землю, водойми або каналізацію. Тому миття моторів і днища автомашин слід проводити тільки в пристосованих для цього місцях з уловлювачем мастила.

Вимоги до якості води:

УВАГА

Як середовище високого тиску можна використовувати тільки чисту воду. Забруднення приводять до передчасного зношення пристрою та додаткового обладнання або виникнення у них осаду.

Якщо використовується вода, що використовується повторно, то не можна виходити за такі граничні значення.

Значення pH 6,5...9,5
електрична провідність *	Провідність свіжої води + 1200 мкСим/см
речовини, що осідають **	< 0,5 mg/l
речовини, що фільтру-ються ***	< 50 mg/l
вуглеводні < 20 mg/l
хлорид < 300 mg/l
Сульфат < 240 mg/l
Кальцій < 200 mg/l
Загальна твердість < 28 °	dH< 50 °TH< 500 ppm (mg CaCO3/l)
залізо < 0,5 mg/l
марганець	< 0,05 mg/l
мідь	< 2 mg/l
Активний хлор	< 0,3 mg/l
без неприємних запахів
* В цілому максимум 2000 мкСим/см** Об'єм проби 1 л, час осідання 30 хв.*** абразивних матеріалів немає

Правила безпеки

⚠️НЕБЕЗПЕКА

– Якщо було пролите паливо, то мийний апарат високого тиску не пускати в хід, а перенести його в інше місце й уникати будь-якого іскроутворення.
– Не зберігати, не проливати й не використовувати паливо поблизу відкритого вогню або таких пристроїв, як піч, опалювальний казан або нагрівач води, у яких є смолоскип підпалювання або які можуть видавати іскри.
– Тримати на безпечній відстані від звукопоглинача легко займисті предмети й матеріали (мінімум 2 м).
– Не пускати в хід мотор без звукопоглинача й регулярно перевіряти й чистити його, а якщо буде потреба замінити.
– Не встановлювати мотор у лісовій місцевості, у кущах або в траві, при цьому не обладнавши його іскроуловлювачем.
- За винятком налагоджувальних робіт не запускати мотор при знято- му повітряному фільтрі або кожусі над повітрозабірником.
– Не робити ніяких зміщень регулю- вальних пружин, важільних систем або інших частин, які можуть приве- сти до збільшення числа оборотів мотора.
– Небезпека опіку! Не торкатися гарячого звукопоглинача, циліндра або ребер охолодження.
– Ніколи не підносити руки й ноги близько до частин, що рухаються або обертаються.
– Небезпека отруєння! Забороняється експлуатація пристрою в закритих приміщеннях.

Загальні вказівки щодо безпеки

– Необхідно дотримуватися відповідних національних законодавчих норм по роботі з рідинними струминними установками.
– Необхідно дотримуватися відповідних національних законодавчих норм по техніці безпеки. Необхідно регулярно перевіряти роботу рідинних струминних установок і результати перевірки оформляти в письмовому виді.
– Нагрівальним пристроєм приладу є топкова установка. Необхідно регулярно перевіряти топкові установки дотримуючи відповідних національних законодавчих норм.
– Забороняється будь-яким чином змі- нювати пристрій/додаткове облад- нання.

Шланг високого тиску

⚠️НЕБЕЗПЕКА

Небезпека травмування!

– Використовуйте тільки оригінальні шланги високого тиску.
– Шланг високого тиску й розпилювач повинні відповідати зазначеному в технічних даних максимальному робочому тиску.
– Уникайте контакту з хімікатами.
– Щодня перевіряти шланг високого тиску.
Більше не використовувати перегнуті шланги.
Якщо видно зовнішній шар проводів, то більше не використовуйте шланг високого тиску.
– Більше не використовувати шланг високого тиску з ушкодженим різь- бленням.
– Прокласти шланг високого тиску так, щоб на нього не наїжджали.
– Не використовувати далі шланг, на який наїхали, передавлений або перетиснений шланг навіть якщо немає видимого ушкодження
– Зберігати шланг так, щоб не вини- кало механічних навантажень.

Захисні пристрої

Захисні пристрої призначені для захисту користувача і не повинні бути виведені з ладу або використовуватися з іншою метою.

Система запобігання у разі відсутності води

Система запобігання у разі відсутності води перешкоджає перегріву пальника при нехватці води. Пальник запускається тільки при подачі достатньої кількості води.

Перепускний хлипак

– Якщо пістолет-розпилювач закритий, то відкривається пропускний клапан і насос високого тиску направляє воду назад до сторони усмоктування. Це допоможе запобігти перевищення припустимого робочого тиску.
– Пропускний клапан настроєний і опломбований на заводі. Настроювання здійснюється тільки сервісною службою.

Запобіжний клапан

– Запобіжний клапан відкривається у випадку несправності пропускного клапана.
– Запобіжний клапан настроєний і опломбований на заводі. Настроювання здійснюється тільки сервісною службою.

Манометричний вимикач

Манометричний вимикач виключає пальник при падінні мінімального робочого тиску нижче встановленого рівня й знову включає її при підвищенні тиску.

Запобіжний стопор

Заапобіжний стопор ручного розпилюва- ча запобігає несвідомому включенню пристрою.

Введення в експлуатацію

△ПОПЕРЕДЖЕННЯ

Небезпека травмування! Пристрій, додаткове обладнання, лінії підведення та з'єднувальні елементи повинні бути у бездоганному стані. Якщо стан є несправним, то пристрій використовувати не можна.

Встановлення тримачів для зберігання струминної трубки

→ Перед першим уведенням в експлуатацію встановити обидва тримачі для зберігання струминної трубки (див. малюнок А на початку інструкції).

Перевірка рівня мастила в насосі високого тиску

УВАГА

Небезпека пошкодження! У разі помутніння мастила негайно зв'яжіться з сервісною службою фірми Karcher.

→ Перевірити рівень масла насоса ви- сокого тиску на мастиломірном склі. Не експлуатувати апарат, якщо рівень ма- стила опустився нижче позначки "MIN".

→ При необхідності, долити мастило (див. у розділі "Технічні дані").

Двигун

Дотримуватись розділу "Вказівки з техніки безпеки"!

→ Перед експлуатацією прочитати по-сібник з експлуатації виробника пристрою і особливо прийняти до уваги вказівки щодо безпеки.
→ Перевірити повітряний фільтр.
→ Перевірка рівня масла мотора. Не експлуатувати апарат, якщо рівень мастила опустився нижче позначки "MIN".
→ При необхідності, долити мастило.

HDS 1000 BE:

→ Паливний бак заправити неетилова- ним бензином. Не використовувати двотактну суміш.

HDS 1000 DE:

→ Паливний бак заправити дизельним паливом.

Заливка палива

⚠️НЕБЕЗПЕКА

Небезпека вибуху! Слід заливати тільки дизельне паливо або легкий мазут. Використання невідповідних видів палива, наприклад, бензину, не дозволяється.

УВАГА

Небезпека пошкодження паливного насоса при експлуатації в суху. У режимі роботи з холодною водою паливний бак також варто заповнювати поки контрольна лампочка не виключиться.

→ Заливка палива.
→ Закрийте кришку бака.
→ Витріть паливо, що пролилося.

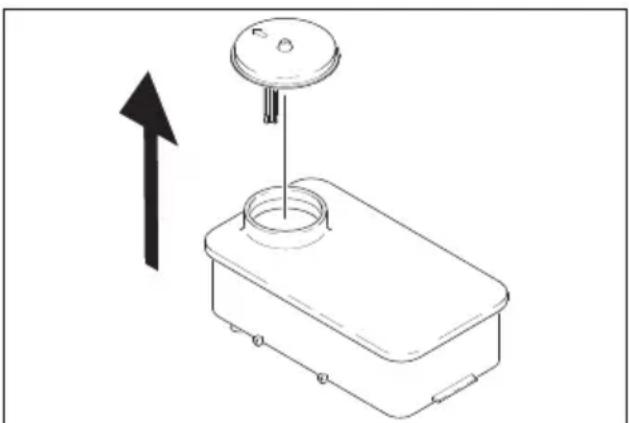

Заливка рідкого пом'якшувача

Вказівка: Пробна упаковка рідкого пом'якшувача включена до комплекту постачання.

→ Заповнити бак зм'якшувачем Kärcher RM 110 (номер для замовлення 2.780-001).

– Рідкий пом'якшувач перешкоджає утворенню накипу на нагрівальному змійовику при експлуатації з водопровідною водою, що містить кальцій. Він додається по краплі в прийомний канал бака для води.
– На заводі дозування встановлене на середню твердість води.

Припинити добавку зм'якшувача.

⚠️НЕБЕЗПЕКА

Небезпечна електрична напруга! Встановлення повинно здійснюватись спеціалістами-електриками.

→ Визначення місцевої твердості води:
– через місцеве підприємство кому- нально-побутового обслуговування,
– за допомогою пристрою для виміру твердості води (номер замовлення 6.768-001).

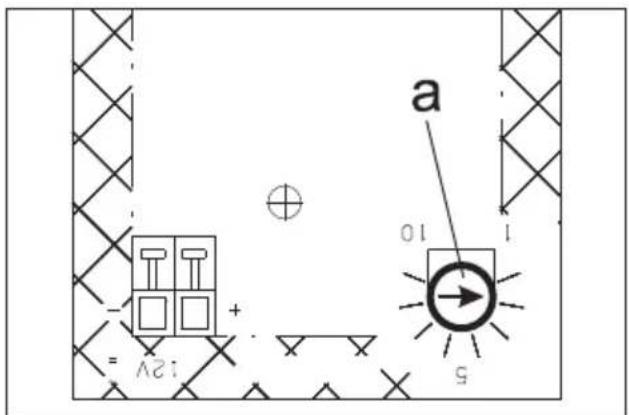

→ Відкрити електрощит.

→ Установити поворотний потенціо- метр (а) залежно від твердості води. У таблиці зазначені правильні уста- новки.

Приклад:

Для твердості води 15 °dH установити положення 7 на поворотному потенціо-метрі.

Твердість води (°dH)	Шкала поворотно-го потенціометра
5	10
10	8
15	7
20 6,5
25	6
30 5,5

Акумулятор

Вказівки з техніки безпеки щодо акумулятора

При роботі з акумуляторами слід дотримуватися наступних попереджувальних вказівок:

	Дотримуватися вказівок на акумуляторі та в інструкції з користування!
	Носити захист для очей!
	Не допускати дітей до електроліту та акумуляторів!
	Небезпека вибуху!
	Забороняється розведення відкритого вогню, іскріння, створення відкритих джерел світла та паління!
	Небезпека хімічних опіків!
	Перша допомога!
	Попереджувальне маркування!
	Утилізація!
	Не викидати акумулятор у контейнер для сміття!

⚠️НЕБЕЗПЕКА

Небезпека вибуху! Не класти інструменти або подібні предмети на акумулятор, тобто на виводи полюсів, і на з'єднувальні елементи.

⚠️НЕБЕЗПЕКА

Небезпека травмування! Ніколи не торкатися до свинцевих елементів. Після робіт з акумулятором необхідно помити руки.

Зарядити акумулятор

⚠НЕБЕЗПЕКА

Небезпека травмування! При роботі з акумуляторами слід дотримуватися правил техніки безпеки. Дотримуватися інструкції з експлуатації виробника зарядного пристрою.

→ Від'єднати клеми акумуляторної ба- тареї.
→ З'єднати кабель (+) зарядного пристрою з позитивним полюсом акумулятора.
→ З'єднати кабель (-) зарядного пристрою з негативним полюсом акумулятора.
→ Вставити штепсельну вилку у мережу і увімкнути зарядний пристрій.
→ Акумулятор слід заряджати струмом з мінімальною силою струму.

Перевірка й корегування рівня рідини в акумуляторі

УВАГА

В акумуляторах, у які заливається кислота, слід регулярно перевіряти рівень рідини.

→ Вигвинтити всі пробки акумулятор- них елементів.
→ При занадто низькому рівні рідини за- лити в елементи дистильовану воду до відмітки.

→ Зарядити акумулятор.

→ Загвинтити пробки акумуляторних елементів.

Змонтувати ручний пістолет- розпилювач, струминну трубку, форсунку та високонапірний шланг

Примітка: система EASY!Lock завдяки швидкорознімному різьбовому з'єднанню дозволяє з'єднати компоненти швидко й надійно за один оберт.

Мал. 4

→ З'єднати струминну трубку з пістоле- том-розпилювачем та затягнути вручну (EASY!Lock).
→ Встановити сопло високого тиску на струминну трубку.
→ Встановити й вручну затягнути на- кидну гайку (EASY!Lock).
→ З'єднати високонапірний шланг з пістолетом-розпилювачем і патрубком високого тиску пристрою та за-тягнути вручну (EASY!Lock).

Подача води

Потужність див. в Технічних даних.

→ Приєднати шланг подачі води (мінімальна довжина 7,5 м, мінімальний діаметр 3/4") до місця забору води приладом і до джерела води (наприклад, до крана).

Вказівка: Шланг подачі води не входить до комплекту постачання.

Всмокутування води з контейнера

– Цей очищувач високого тиску з відповідним додатковим обладнанням призначений для всмоктування поверхневої води, наприклад з дощових бочок або ставків.

– Макс. висота всмоктування 1 м.

⚠️НЕБЕЗПЕКА

Небезпека травм та пошкоджень! У жодному разі не всмоктувати воду з ємності для питної води. У жодному разі не всмоктувати рідини, що містять такі розчинники, як розріджувач лаку, бензин, мастило або нефільтровану воду. Ущільнення в пристрої не є стійкими до розчинників. Туман, що утворюється з розчинників, легкозаймистий, вибухонебезпечний і отрутний.

→ Підключіть всмоктувальний шланг (мінімальний діаметр 3/4") з фільтром (дод. устаткування) до елементу підключення водопостачання.
→ Дозуючий клапан миючого засобу встановити на „0“.

Експлуатація

⚠️НЕБЕЗПЕКА

Небезпека вибуху! Не розпиляти горючі рідини.

⚠️НЕБЕЗПЕКА

Небезпека травмування! Ніколи не використовувати пристрій без встановленої струминної трубки. Перевірити надійність фіксації струминної трубки перед кожним застосуванням. Слід міцно затягти гвинтове з'єднання струминної трубки.

⚠️НЕБЕЗПЕКА

Небезпека травмування! Під час роботи тримати пістолет-розпилювач та струминну трубку двома руками.

⚠️НЕБЕЗПЕКА

Небезпека травмування! Під час використання спускний та запобіжний важелі не повинні бути заблокованими.

⚠️НЕБЕЗПЕКА

Небезпека травмування! У разі пошкодження запобіжного важеля звернутися до сервісної служби.

УВАГА

Небезпека пошкодження паливного насоса при експлуатації в суху. У режимі роботи з холодною водою паливний бак також варто заповнювати поки контрольна лампочка не виключиться.

Відкриття/закриття пістолета- розпилювача

→ Відкрити пістолет-розпилювач: натиснути запобіжний та спускний важелі.
→ Закрити пістолет-розпилювач: відпустити запобіжний та спускний важелі.

Заміна форсунки

⚠️НЕБЕЗПЕКА

Небезпека травмування! Перед замі- ною сопел слід відключити пристрій та утримувати пістолет-розпилювач уві- мкнутим, поки в пристрої не буде від- сутній тиск.

→ Зафіксувати пістолет-розпилювач, перемістивши запобіжний фіксатор уперед.
→ Замінити сопло.

Миття

→ Встановіть тиск/температуру і концентрацію миючого засобу відповідно до оброблюваної поверхні.

Вказівка: Щоб уникнути пошкоджень унаслідок високого тиску, спочатку за-вжди скеровуйте струмінь високого тиску на оброблюваний предмет з великої відстані.

Робота з форсункою високого тиску

Кут розбризкування має вирішальне значення для ефективності струменя високого тиску. Зазвичай працюють за допомогою форсунки з плоским струменем з кутом 25° (входить до комплекту постачання).

■ Рекомендовані форсунки, постачаються як приналежності
– Для стійких забруднень Форсунка з повним струменем з кутом 0°
– Для чутливих поверхонь і видалення легких забруднень Форсунка з плоским струменем з кутом 40°
– Для видалення товстошарових за- бруднень, що важно видаляються Фреза для видалення бруду
– Форсунка з регульований кутом роз- пилення для настроювання залежно від завдань миття Форсунка зі змінюваним кутом

Рекомендовані методи очищення

– Розчинення бруду:

Ощадливо нанесіть миючий засіб і дайте йому подіяти протягом 1...5 хвилин, але не допускайте висихання.

– Видалення бруду:

Змийте розчинений бруд струменем високого тиску.

Ввімкнення пристрою

→ Відкрити подачу води.
→ Установити головний вимикач у положення режиму роботи з холодної/гарячою водою.
→ Запустити мотор відповідно до інструкції по експлуатації виробника мотора.
→ Розблокувати пістолет-розпилювач, перемістивши запобіжний фіксатор назад.
→ Відкрити ручний пістолет-розпилю- вач.

Режим роботи з холодною водою

→ Установити вимикач пристрою в положення "Пальник виключений".

Режим роботи з гарячою водою

⚠️НЕБЕЗПЕКА

Небезпека обварювання!

→ Установити головний вимикач на необхідну робочу температуру (макс. 98 °C). Пальник вмикається.

Встановіть робочий тиск та продуктивність насосу

→ Встановіть робочий тиск та продуктивність насосу шляхом повороту регулятора тиску/кількості на ручному розпилювачі (+/-).

⚠️НЕБЕЗПЕКА

Небезпека травмування! Під час налаштування регулятора тиску/кількості слід звернути увагу на те, щоб гвинтове з'єднання струминної трубки не ослабнуло.

Експлуатація з засобом для чищення

УВАГА

Невідповідні засоби для чищення можуть пошкодити пристрій і об'єкти, що підлягають чищенню.

– Для дбайливого ставлення до навко-лишнього середовища ощадливо використовуйте миючий засіб.
– Дотримуватися вказівок й рекомендацій з дозування щодо мийних засобів.
– Можно застосовувати лище ті засоби для очищення, які погоджені з виробником пристрою.
– Засоби для чищення Karcher гарантиють безперебійну роботу. Будь ласка, проконсультуйтеся з нами або відішліть запит на отримання нашого каталогу або інформаційних матеріалів щодо засобів для чищення.
→ Вставити шланг всмоктування засобу для чищення у ємність з засобом для чищення.
→ Дозуючий клапан миючого засобу встановити на необхідну концентрацію.

Переривання роботи

→ Закрити ручний пістолет-розпилю- вач.
→ Зафіксувати пістолет-розпилювач, перемістивши запобіжний фіксатор уперед.

Примітка: Якщо ручний пістолет-розпилювач закривається, двигун продовжує працювати з числом обертів холостого ходу. Через це вода циркулює всередині насосу та нагрівається. Коли головка блоку циліндрів на насосі нагрівається до максимально припустимої температури (80 °C), захисний термостат на голівці блоку циліндрів вимикає двигун. Після охолодження до температури нижче 50 °C робота пристрою може бути відновлена.

При експлуатації з напором води з водогінної мережі охолодження можна прискорити.

→ Відкрити важіль пістолета-розпилю- вача прибл. на 2-3 хвилини, щоб про- точна вода оstudила голівку цилін- дра.
→ Знову запустити двигун.

Після роботи з миючим засобом

→ Дозуючий клапан миючого засобу встановити на „0“.
→ Промивати прилад при відкритому клапані пістолета-розпилювача протягом мінімум 1 хвилини.

Вимкнути пристрій

⚠️НЕБЕЗПЕКА

Небезпека опіку гарячою водою! Після експлуатації з гарячою водою пристрій для охолодження упродовж не менше двох хвилин експлуатувати з холодною водою з відкритим пістолетом.

Після використання пристрою з водою, що містить соль, (морська вода), про- мийте пристрій не меньше 2-3 хвилин проточною водою з відкритим ручним розпилювачем.

УВАГА

Небезпека пошкодження! Ніколи не виключати мотор при повному навантаженні й відкритому ручному пістолеті-розпилювачі.

→ Установити вимикач пристрою в положення "Пальник виключений".
→ Закрити ручний пістолет-розпилю- вач. Мотор регулюється на оборотах хо- лостого ходу.
→ Установити перемикач апарата на "OFF" і закрутити кран подачі палива.
→ Закрийте подачу води.
→ Увімкніть пістолет-розпилювач, доки прилад не звільниться від тиску.
→ Заблокувати пістолет-розпилювач за допомогою запобіжного фіксатора від випадкового натискання.
→ Від'єднайте шланг подачі води від пристрою.

Зберігання

⚠ОБЕРЕЖНО

Небезпека травм та пошкоджень! При зберіганні звернути увагу на вагу пристрою.

Транспортування

УВАГА

Під час транспортування забезпечити захист спускового важеля від пошкодження.

⚠ОБЕРЕЖНО

Небезпека травм та пошкоджень! При транспортуванні слід звернути увагу на вагу пристрою.

→ При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання.

Догляд та технічне обслуговування

Ви завжди можете домовитися з вашим торговельним представником про регулярне проведення технічного огляду або укласти договір техобслуговування.

Звертайтеся до нас за консультацією!

⚠️НЕБЕЗПЕКА

Небезпека ураження через ненавмисне увімкнення пристрою. Перед проведенням робіт з пристроєм необхідно вийняти наконечник свічки запалення або від'єднати клеми акумуляторної батареї.

Небезпека опіку! Не торкатися гарячого звукопоглинача, циліндра або ребер охолодження.

Періодичність технічного обслуговування

Щоденно

→ Перевірити шланг високого тиску на пошкодження (небезпека розриву). Пошкоджений шланг високого тиску слід негайно замінити.

Кожного тижня

→ Перевірити рівень мастила в насосі високого тиску.

УВАГА

Небезпека пошкодження! У разі помутніння мастила негайно зв'яжіться з сервісною службою фірми Karcher.

Щомісяця

→ Очистити сітчастий фільтр елементу підключення подачі води.
→ Очистити сітчастий фільтр у системі запобігання на випадок відсутності води.
→ Очистити фільтр у всмоктувальному шлангові миючого засобу.

Кожні 500 годин роботи, не рідше одного разу на рік

→ Видалити накип з пристрою.
→ Технічне обслуговування пристрою може виконувати сервісна служба.

Профілактичні роботи

Насос високого тиску

Заміна мастила:

→ Приготуйте мастилозбірник обсягом 1 літр.
→ Відкрутіть різьбову пробку олієзливного отвору.
→ Спустить олію з контейнера.

Утилізуйте мастило без шкоди для навколишнього середовища або здайте в авторизований пункт утилізації.

→ Прикрутіть пробку маслозливного от- вору.
→ Залити нове мастило до оцінки "MAX" на мастильном баку.

Вказівка: Треба дати вийти повітряним бульбашкам.

Марки мастил та рівень заповнення зазначені в розділі "Технічні дані".

Двигун

Роботи з техдогляду виконувати відповідно до вказівок виробника мотора, наведених в інструкції для експлуатації.

Видалення накипу із пристрою

При відкладеннях у трубопроводах підвищується опір потоку, що у свою чергу сильно підвищує навантаження на мотор.

⚠️НЕБЕЗПЕКА

Небезпека вибуху через утворення горючих газів! Паління при видаленні накипу заборонене. Забезпечити добре провітрювання приміщення.

⚠️НЕБЕЗПЕКА

Небезпека ушкодження кислотою! Носіть захисні окуляри та захисне взуття.

■ Проведення:

Для видалення, відповідно до держав- них норм, дозволяється використовува- ти тільки перевірені засоби для видален- ня накипу з маркуванням про перевірку.

– RM 100 (номер для замовлення 6.287-008) розчиняє вапняк і прості з'єднання з вапняку й залишків миючих речовин.

– RM 101 (номер для замовлення 6.287-013) розчиняє відкладення, які не розчиняються RM 100.

→ Заповнити 20-літровий бак 15 літра- ми води.
→ Додати 1 літр засобу для видалення накипу.
→ Підключити водний шланг прямо до головної частини насоса й опустити вільний кінець у бак.

→ Вставити в бак приєднану напірну трубку без сопла.

→ Запустити мотор відповідно до інструкції по експлуатації виробника мотора.

→ Відкрити пістолет і не закривати його в ході видалення накипу.

→ Установити головний вимикач на робочу температуру 40 °C.

→ Залишіть пристрій працювати поки не буде досягнута робоча температура.

→ Відключити пристрій і дати йому по- стояти 20 хвилин. Пістолет повинен залишатися відкритим.

→ Нарешті, прокачати пристрій у суху.

Вказівка: Для протикорозійного захисту й нейтралізації кислотних залишків у самому кінці ми рекомендуємо прокачати через пристрій лужний розчин (наприклад RM 81) через бак мийного засобу.

Захист від морозів

УВАГА

Небезпека ушкодження! Змерзла вода в приладі може зруйнувати елементи приладу.

– Взимку пристрій необхідно тримати в теплому приміщенні або опустошати. При довгій паузі ми рекомендуємо, прогнати засоби захисту від морозу через пристрій.
– Якщо зберігання в місці, захищеному від морозу, неможливе, прилад слід вивести з експлуатації.
■ Злити воду:
→ Шланг подачі водим та рукав високого тиску від'єднайте.
→ Від'єднайте подачу на дні казана і спорожніть нагрівальний змійовик.
→ Пристрій повинен праціювати макс. 1 хв, доки насос та лінії не будуть пустими.
■ Промити пристрій антифризом:

Вказівка: Дотримуйтеся інструкцій з використання антифризу.

→ Залийте в бак з поплавком звичайний антифриз.
→ Увімкніть пристрій (без пальника), доки він повністю не сполощьється.

Це також захист від корозії.

Допомога у випадку неполадок

⚠️НЕБЕЗПЕКА

Небезпека ураження через ненавмисне увімкнення пристрою. Перед проведенням робіт з пристроєм необхідно вийняти наконечник свічки запалення або від'єднати клеми акумуляторної батареї.

Небезпека опіку! Не торкатися гарячого звукопоглинача, циліндра або ребер охолодження.

Світиться контрольна лампа палива

– Паливний бак порожній
→ Наповніть.

Світиться контрольна лампа індикації рідкого пом'якшувача

– Ємність для рідкого пом'якшувача порожня, з технічних причин у ємності завжди залишаються залишки.
→ Наповніть.
– Електроди в ємності забруднилися
→ Очистити електроди.

Пристрій не працює

Дотримуватись вказівок відповідно до інструкції по експлуатації виробника мотора.

– Порожній бензобак
→ Наповніть.
– HDS 1000 BE: Свіча запалювання (мотора) забруднилася/несправна
→ Очистити або замінити свічу запалю- вання.
– Запобіжний термостат на насосі ви- сокого тиску відключив апарат після тривалої експлуатації в циркуляцій- ному режимі.
→ Залишити пристрій охолоджуватись, знову включити пристрій. Для цього також дивитеся розділ "Перерва в роботі".

Пристрій не утворює тиску

– Робоче число оборотів мотора за- надто низьке
→ Перевірити робоче число оборотів мотора (див. "Технічні дані").
– HDS 1000 BE: Свіча запалювання (мотора) забруднилася/несправна
→ Очистити або замінити свічу запалювання.
– Форсунка забита/вимита
→ Промийте/замініть розпилювачі.
– Засмітився сітчастий фільтр подачі води
→ Очистити сітку.

– Кількість води, що подається, занад- то низька

→ Перевірити о'бєм подачі води (див. розділ "Технічні дані").

– Живильні лінії насоса негерметичні або засмічені

→ Перевірити всі труби і шланги, що ведуть до насоса.

– Повітря в системі

Видаліть повітря з насоса:

→ Дозуючий клапан миючого засобу встановити на „0“.

→ Відкрити подачу води.

→ Запустити мотор відповідно до інструкції по експлуатації виробника мотора.

→ Для вентиляції пристрою відгвинтити форсунку й дати пристрою попрацювати, поки вода не почне текти без бульбашок з повітрям.

→ Вимкніть пристрій та знов приєднайте розпилювач.

Негерметична насосу виокого тиску

– Насос негерметичний

Вказівка: Допускаються 3 краплі на хви- лину.

→ При сильному протікANNІ перевірити прилад у сервісному центрі.

Насос високого тиску стукає

– Живильні лінії насоса негерметичні

→ Перевірити всі труби і шланги, що ведуть до насоса.

– Повітря в системі

Видаліть повітря з насоса:

→ Дозуючий клапан миючого засобу встановити на „0“.

→ Відкрити подачу води.

→ Запустити мотор відповідно до інструкції по експлуатації виробника мотора.

→ Для вентиляції пристрою відгвинтити форсунку й дати пристрою попрацювати, поки вода не почне текти без бульбашок з повітрям.

→ Вимкніть пристрій та знов приєднайте розпилювач.

Прилад не всмоктує миючий засіб

– Усмоктувальний шланг мийного за- собу з фільтром негерметичний або засмічений

→ Перевірити/прочистити всмоктуючий шланг для засобів для чищення з фільтром.

– Залипнув зворотний клапан на сполучному елементі шлангу подачі миючих засобів.

→ Почистіть/замініть зворотний клапан на сполучному елементі шлангу подачі миючих засобів.

– Дозувальний клапан мийного засобу закритий або негерметичний/засмічений

→ Відкрити або перевірити/прочистити дозувальний клапан мийного засобу.

Пропускний клапан постійно закривається/відкривається при відкритому пістолеті

– Сопло забилося

→ Почистити сопло.

– У пристрої з'явився накип.

→ Видалити накип з пристрою.

– Забився сітчастий фільтр в системі запобігання на випадок відсутності води

→ Очистити сітку.

– Пропускний клапан несправний

→ Замінити пропускний клапан через службу сервісного обслуговування.

Пальник не запалюється

– Паливний бак порожній

→ Наповніть.

– Нестача води

→ Перевірити елемент підключення води, перевірте трубопровід, що подає воду.

→ Очистити сітчастий фільтр у системі запобігання на випадок відсутності води.

– Паливний фільтр забруднений

→ Замініть паливний фільтр.

– Немає іскри запалювання

→ Якщо при експлуатації через оглядове скло не видна іскра запалювання, до-ручіть огляд приладу сервісній службі.

Встановлена температура для режиму роботи з гарячою водою не досягається

– Робочий тиск/продуктивність занадто високий
→ Установити робочий тиск і продуктивність на ручному пістолеті-розпилювачі.
– Закопчений нагрівальний змійовик
→ Доручіть видалення кіптяви сервісній службі.

Служба підтримки користувачів

Якщо пошкодження не можна усуну- ти, необхідно перевірити пристрій у службі обслуговування клієнтів.

Гарантія

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

Приладдя й запасні деталі

Слід використовувати лише оригінальні комплектуючі та оригінальні запасні деталі, тому що саме вони гарантують безпечну та безперебійну експлуатацію приладу.

Інформація щодо комплектуючих та запасних деталей міститься на сайті www.kaercher.com.

Заява при відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції

та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Очищувач високого тиску

Тип: 1.811-xxx

Відповідна директива ЄС

2006/42/EG (+2009/127/EG)

2000/14/€C

2014/30/EU

Прикладні гармонізуючі норми

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-79

Застосовуваний метод оцінки відповідності

2000/14/ЄС: Доповнення V

Рівень потужності дБ(А)

HDS 1000 BE

Виміряний: 106

Гарантований: 108

HDS 1000 DE

Виміряний: 105

Гарантований: 107

5.957-090

5.957-091

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Технічні характеристики

		HDS 1000 BE H	HDS 1000 DE
Ступінь захисту -- IPX5 IPX5
Двигун
Тип -- Honda GX 390,		1 чотирьохтак-товий циліндр	Yanmar L 100 N, одно-циліндровий, 4-тактовий
Номінальна потужність при 3600 1/хв кВт (КС) 9,6 (13)		7,4 (10)
Питоме споживання г/кВг 313 250
Робоча кількість обертів 1/хв. 3200-3400 3200-3400
Паливний бак I 6,5 5,5
Паливо	-- Неетилований бензин *		Дизельне паливо
* для пристрою підходить паливо E10
Підключення водопостачання
Температура струменя (макс.)	°C	30	30
Об'єм, що подається (мін).	л/г (л/хв)	1000 (16,7)	1000 (16,7)
Тиск, що подається (макс.)	мРа (бар)	0,6 (6)	0,6 (6)
Живильний шланг	No замовлення	4.440-207.0	4.440-207.0
Довжина шланга подачі	м 7,5	7,5
Діаметр шлангу (мін.)	дюймів	3/4	3/4
Глибина всмоктування з відкритого кон-тейнера (20 °C)	м	1	1
Робочі характеристики
Продуктивність при роботі з водою	л/г (л/хв)	450-900 (7,5-15)	450-900 (7,5-15)
Робочий тиск води (зі стандартною фор-сункою)	мРа (бар)	4-21 (40-210)	4-20 (40-200)
Розмір стандартної форсунки	-- 047 050
Макс. робочий тиск (запобіжний клапан)	мРа (бар)	23 (230)	23 (230)
Макс. робоча температура гарячої води	°C	98	98
Всмоктування миючого засобу	л/г (л/хв)	0-40 (0-0,7)	0-40 (0-0,7)
Потужність пальника	кВт	59	59
Максимальна витрата палива	кг/год.	5,6	5,6
Сила віддачі пістолета-розпилювача (макс.)	Н	51	51
Значення встановлене згідно EN 60335-2-79
Рівень шуму
Рівень шуму L_pA	дБ(А)	91	91
Небезпека K_pA	дБ(А)	3	2
		HDS 1000 BE	HDS 1000 DE
Рівень потужності шуму L_WA + небезпека K_WA	дБ(А) 108	107
Значення вібрації рука-плече
Ручний розпилювач м/с	2	<2,5 <2,5
Вихлопне сопло м/с	2	<2,5 <2,5
Небезпека К м/с	2	1	1
Робочі матеріали
Паливо -- Мазут EL або		дизельне паливо	Мазут EL абодизельне паливо
Кількість олії - насос I 0,35 0,35
Тип олії - насос Моторна	олива15W40	No замовлення6.288-050.0	No замовлення6.288-050.0
Розміри та вага
Довжина х ширина х висота мм 1100 x 750	х	785	1100 x 750 x785
Типова робоча вага кг 175,2 197,0
Паливний бак	I 34	34
