NAUDOJIMO INSTRUKCIJA HDS 1000 De Kärcher

0° pilnas strūklas sprausla

Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis véliau arba perduoti naujam savininkui.

– Prieš pirmaji naudojimą, būtinai perskaitykite saugos nurodymus Nr. 5.951-949.0!
– Pastebėję transportavimo metu apga- dintas detales, informuokite tiekėją.
– Išpakavę patikrinkite, ar yra visos prietaiso detalės.

Turinys

Aplinkos apsauga ..... LT 1

Rizikos lygiai ..... LT 1

Prietaiso dalys. . . . . . . . . . . LT 2

Simboliai ant prietaiso.... LT 2

Naudojimas pagal paskirti.... LT 2

Saugos reikalavimai ..... LT 3

Saugos jranga.... LT 4

Naudojimo pradžia ..... LT 4

Valdymas ..... LT 7

Laikymas.... LT 9

Transportavimas ..... LT 9

Priežiūra ir aptarnavimas .... LT 9

Pagalba gedimų atveju ..... LT 10

Garantija .... LT 12

Priedai ir atsarginės dalys. . . . LT 12

ES atitikties deklaracija. ..... LT 13

Techniniai duomenys ..... LT 14

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa-kuočių kartu su buitinėmis atlie-komis, bet atiduokite jas perdirb-ti.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Ekologiškai sutvarkykite baterijos arba akumuliatoriaus atliekas. Akumuliatoriuose ir baterijose yra medžiagų, kurios negali patekti į aplinką. Todėl jų atliekas šalinkite per atitinkamą antri-nių žaliavų surinkimo sistemą.

Neišleiskite variklio alyvos, mazuto, dyzelino ir benzino i aplinką. Saugokite gruntą ir naudotos alyvos atliekas sutvarkykite laikydamiesi aplinkos apsaugos reikalavimų.

Nurodymai apie sudedamąsias medžia- gas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ISPÉJIMAS

Nuoroda dėl galimo pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

Nuoroda dėl galimo pavjoaus, galinčio sukelti materialinius nuostolius.

Prietaiso dalys

1+2 pav.

1 Rankinis paleidiklis

2 Elektros starteris

3 Degalu bakas

4 Manometras

5 Baterija

6 Aukšto slėgio antgalis

7 Purškimo antgalis EASY!Lock

8 Rankinis purškimo pistoletas EA-SY!Force

9 Aukšto slėgio žarna EASY!Lock

10 Aukšto slėgio jungtis EASY!Lock

11 Degalų bakas

12 Vandens prijungimo antgalis su filtru

13 Slègio ir debito reguliatorius

14 Slègio akumuliatorius

15 Degalų siurblys su degalų filtru

16 Degiklio pūtiklis

17 Elektros dèžè

18 Alyvos žarnos kontrolinis langelis

22 Uždegimo žvakės kištukas

23 Degiklio kontrolinis langelis

24 Emulsinis vamzdelis

25 Plūdės talpykla

26 Minkštiklio talpykla

27 Magnetinis vožtuvas

28 Vandens trūkumo saugiklis

29 Vandens trūkumo saugiklio filtras

30 Pneumatinis jungiklis

31 Alyvos pripildymo indas

32 Aukšto slėgio siurblys

33 Techninių parametru lentelė

34 Alyvos išleidimo varžtas (variklio)

35 Alyvos lygio matuoklis (variklio)

36 Valymo priemonës siurbimo parna su filtru

37 Alyvos išleidimo varžtas (siurblio)

38 Apsauginė svirtelė

39 Purkštuvo spragtukas

40 Rankinio purškiamo pistoleto apsauginis fiksatorius

Valdymo plotas

3 paveikslas

1 Prietaiso jungiklis

2 Degalų kontrolinė lemputė

3 Skysčių minkštiklio kontrolinis indikatorius

4 Valymo priemonių dozavimo vožtuvas

5 Elektros starterio raktinis jungiklis

6 Kontrolinė lemputė „Degimas jjungtas“

Simboliai ant prietaiso

Netinkamai naudojama aukšto slėgio srovė kelia pavojų. Draudžiama srove nukreipti j asme-

nis, gyvūnus, veikiančią elektros įrangą arba patį prietaisą.

Pavojus apsinuodyti! Stenkitės nejkvėpti išmetamųjų dujų.

Pavojus nusideginti prisilietus prie jkaitusių paviršių!

Naudojimas pagal paskirti

Pastaba! Galioja tik Vokietijoje: prietaisas skirtas tik mobiliam (ne stacionariam) naudojimui.

– Prietaisas naudojamas vietose, kur reikia karšto vandens, tačiau nėra stacionaraus elektros tinklo.

– Skirtas valyti: mašinoms, automobiliams, statiniams, įrankiams, fasadams, terasoms, sodo prietaisams ir t.t.

⚠PAVOJUS

Sužalojimų pavojus! Naudodami degalinėse ir kitose pavojingose vietose, laikykitės reikiamų saugos reikalavimų.

Neišleiskite mineralinės alyvos turinčių nuotekų į dirvožemį, vandens telkinius ar kanalizaciją. Todėl variklius ir dugnus plau-kite tik pritaikytose vietose, kuriose įreng-tos alyvos atskyrikliai.

Reikalavimai vandens kokybei: DÉMESIO

Kaip aukšto slėgio terpė gali būti naudojamas tik švarus vanduo. Užterštas prietaisas ir priedas greičiau susidėvi arba dėl to gali atsirasti nuosėdu.

Jei naudojamas perdirbtas vanduo, negali būti viršytos šios ribinės reikšmės.

pH vertė 6,5...9,5
elektros laidumas* Švaraus	van-dens laidumas +1200 μS/cm
nusėdančios medžiagos **	< 0,5 mg/l
filtruojamos medžiagos ***	< 50 mg/l
Angliavandeniai < 20 mg/l
Chloridas < 300 mg/l
sulfatas < 240 mg/l
Kalcis < 200 mg/l
Bendrasis kietumas < 28 °dH	< 50 °TH < 500 ppm (mg CaCO3/l)
Geležis < 0,5 mg/l
Manganas < 0,05 mg/l
Varis	< 2 mg/l
aktyvusis chloras	< 0,3 mg/l
nėra nemalonaus kvapo
* Iš viso maks. 2000 μS/cm** Bandymo kiekis: 1 l per 30 minučių nu-sėdimo laiką*** be šveičiamujų medžiagų

Saugos reikalavimai

⚠PAVOJUS

• Jei ištekėję degalai, nenaudokite aukšto slėgio valymo įrenginio, o perkelkite jį į kitą vietą ir saugokite nuo kibirkščiavimo.
  – Nelaikykite, nepilkite ir nenaudokite de-galu prie liepsną ar kibirkščiavimą galin-čiu sukelti prietaisų, pavyzdžiui, kros-niu, šiluminių katilų, vandens šildytuvų ir pan.

• Lengvai užsidegančius daiktus ir medžiagas laikykite toliau nuo duslintuvų (mažiausiai už 2 m).

• Neeksploatuokite variklio be duslintuvo ir reguliariai tikrinkite, valykite ir, jei būtina, pakeiskite duslintuvą.
  – Nenaudokite variklio miške, krū muose ar ant žolės, jei prie išmetamosios an-gos nesumontuota kibirkščių gaudyklė.

• Neeksploatuokite variklio nuêmę oro filtra arba jsiurbiamojo vamzdžio uždanga, nebent norėdami nustatyti prietaisą.
• Nenustatinėkite spyruoklinių reguliatorių, reguliuojamųjų svirčių ir kitų dalių, kurios gali padidinti variklio apsukų kiekį.
• Pavojus nudegti! Nelieskite įkaitusių duslintuvų, cilindru ir aušinimo briaunu.
• Jokiu būdu nekiškite rankų ir kojų prie judančių ir skriejančių dalių.
• Pavojus apsinuodyti! Prietaisą draudžiama naudoti uždarose patalpose.

Bendrieji saugos reikalavimai

– Laikykitės nacionalinių teisės normų dėl skysčių purkštuvų.
- Laikykitės nacionalinių teisės normų dėl nelaimingų atsitikimų prevencijos.

Skysčių purkštuvai privalo būti regulia- riai tikrinami, o patikrų rezultatai - patei- kiami raštiškai.

– Prietaiso šildymo sistema yra šiluminis įrenginys. Šiluminiai įrenginiai privalo būti reguliariai tikrinami vadovaujantis nacionalinémis teisės normomis.
– Draudžiama atlikti prietaiso / priedo pa-keitimus.

Aukšto slėgio žarna

⚠PAVOJUS

Sužalojimų pavojus!

• Naudokite tik originalias aukšto slėgio žarnas.
• Aukšto slėgio žarna ir purkštuvas turi būti pritaikyti techniniuose duomenyse nurodytam didžiausiam darbiniam viršslėgiui.
• Venkite sąlyčio su chemikalais.

• Kasdien tikrinkite aukšto slėgio žarną. Nebenaudokite sulenktų žarnų. Nebenaudokite aukšto slėgio žarnos, jei matomas išorinis vielų sluoksnis.

• Nebenaudokite aukšto slėgio žarnos, jei pažeistas sriegis.

• Aukšto slėgio žarną tieskite taip, kad ji nebūtų pervažiuota.
  – Nebenaudokite pervažiuotos, sulenktos arba sutrenktos aukšto slėgio žarnos, net jei nėra matomų pažeidimų.
• Aukšto slėgio žarną tieskite taip, kad jos neveiktų mechaninė apkrova.

Saugos iranga

Saugos įranga apsaugo naudotoją, todėl jos negalima keisti arba nenaudoti.

Vandens trūkumo saugiklis

Vandens trūkumo saugiklis apsaugo degiklj nuo perkaitimo, jei trūksta vandens. Degiklis jsijungia, kai tiekiama pakankamai vandens.

Redukcinis vožtuvas

• Jei rankinis purškimo pistoletas yra už- vertas, atsiveria reguliavimo vožtuvas ir aukšto slėgio siurblys perpumpuoja vandenį atgal į siurblio siurbimo pusę. Taip užtikrinama, kad nebūtų viršytas leistinas darbo slėgis.
  – Redukcinis vožtuvas nustatytas ir už-plombuotas gamykloje. Juos nustato tik klientų aptarnavimo tarnyba.

Apsauginis vožtuvas

– Apsauginis vožtuvas atsidaro sugedus redukciniam vožtuvui.
– Apsauginis vožtuvas nustatytas ir už-plombuotas gamykloje. Juos nustato tik klientų aptarnavimo tarnyba.

Pneumatinis jungiklis

Pneumatinis jungiklis išjungia degiklį, kai slėgis yra mažesnis už minimalų darbo slėgį ir vėl jį jjungia, kai slėgis didesnis už šią ribą.

Apsauginis fiksatorius

Prie rankinio purkštuvo esantis apsauginis fiksatorius neleidžia atsitiktinai jjungti prietaiso.

Naudojimo pradžia

⚠JSPĖJIMAS

Susižalojimo pavojus! Prietaisas, priedas, įvadai ir jungtys turi būti nepriekaištingos būklės. Jei jų būklė néra nepriekaištinga, prietaisą naudoti draudžiama.

Srovės vamzdžio dėklų tvirtinimas

→ Prieš pirmą kartą pradedant eksploatuoti būtina pritvirtinti abu srovės vamzdžio dėklus (žr. A pav. instrukcijos pradžioje).

Patikrinti alyvos kiekį aukšto slėgio siurblyje

DÉMESIO

Pažeidimo pavojus! Jei alyva tampa balkšva, nedelsdami praneškite „Kärcher“ klientų aptarnavimo tarnybai.

→ Per alyvos žarnos kontrolinį langelį pati- krinkite alyvos lygį aukšto slėgio siurblyje. Nejunkite prietaiso, jie alyvos lygis yra že- miau „MIN“ ribos.

→ Jei reikia, jpilkite alyvos (žr. „Techniniai duomenys“).

Variklis

Laikykitės skyriaus „Saugos reikalavi-mai“ nurodymų!

→ Prieš naudojimo pradžią, perskaitykite variklio gamintojo naudojimo instrukciją ir ypač laikykitės saugos reikalavimų.

→ Patikrinkite oro filtrą.

→ Patikrinkite variklio alyvos lygi.

Nejunkite prietaiso, jie alyvos lygis yra žemiau „MIN“ ribos.

→ Jei reikia, jpilkite alyvos.

HDS 1000 BE:

→ Pripilkite j baką bešvinio benzino. Nenaudokite 2 taktų mišinio.

HDS 1000 DE:

Sprogimo pavojus! Pilkite tik dyzelinius de-galus arba lengvą mazutą. Jokiu būdu ne-

naudokite netinkamų degalų, pavyzdžiui, benzino.

DÉMESIO

Be skysčio veikiantis degalų siurblys gali būti pažeistas. Degalų baką šalto vandens režime taip pat pripildykite tiek, kad užgestų degalų kontrolinė lemputė.

→ Pripildyti degalu.
→ Uždarykite bako dangtelj.
→ Nuvalykite ištekėjusius degalus.

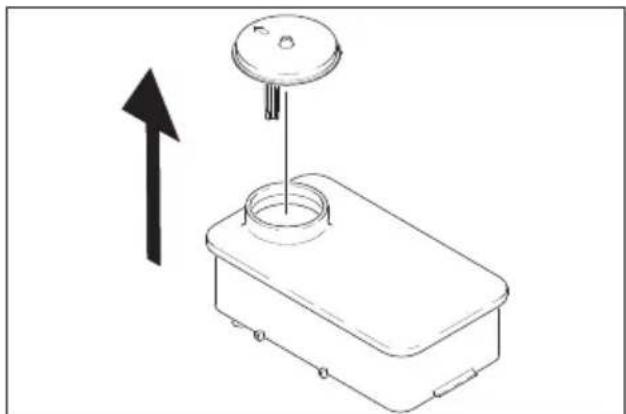

Skysčių minkštiklio pripildymas

Pastaba: bandomasis skysčių minkštiklio kiekis tiekiamas kartu su prietaisu.

→ Pripilkite j baką Kärcher minkštiklio RM 110 (užs. Nr. 2.780-001).
- Skysčių minkštiklis apsaugo gyvatuką nuo užkalkėjimo naudojant kalkėtą van-dentiekio vandenį. Minkštiklis lašina-mas į bakelį.
– Gamykloje nustatyta dozė vidutinio kietumo vandeniui.

Skysčių minkštiklio dozavimo nustatymas

⚠PAVOJUS

Pavojinga elektros įtampa! Nustatyti gali tik kvalifikuotas elektrikas.

→ Nustatykite vandens kietumą:
- kreipkitės į vietos vandentiekio įmonę,
- kietumo tikrinimo prietaisu (užs. Nr. 6.768-004).

→ Atidarykite elektros dėže.

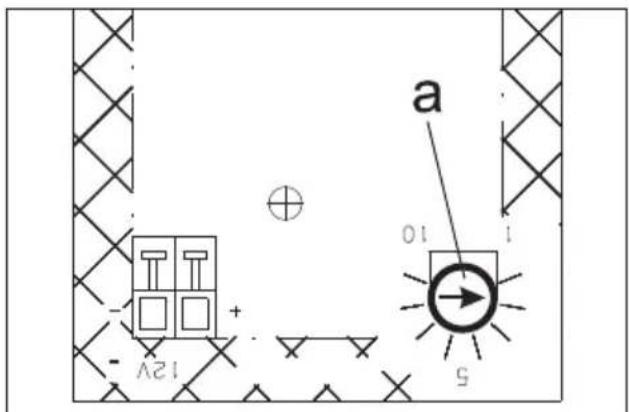

→ Sukamaji potenciometra (a) nustatykite pagal vandens kietumą. Tinkamą nuostatą galite rasti lentelėje.

Pavyzdys:

Jei vandens kietumas siekia 15 °dH, sukamojo potenciometro skalėje nustatykite reikšmę 7.

Vandens kietumas (°dH)	Sukamojo potencio-metro skalė
5	10
10	8
15	7
20 6,5
25	6
30 5,5

Baterija

Baterijos saugos reikalavimai

Naudodami baterijas būtinai laikykitės šių nurodymų:

	Laikykitės ant baterijos ir nau-dojimo instrukcijoje pateiktų pastabų!
	Naudokite akių apsaugos priemones!
	Saugokite vaikus nuo rūgščių ir baterijų!
	Sprogimo pavojus!
	Draudžiama naudoti atvirą ugnį, atvirą šviesą, sukelti kibirkštis ir rūkyti!
	Išėsdinimo pavojus!
	Pirmoji pagalba!
	Įspėjimas!
	Atliekų tvarkymas!
	Akumuliatorių baterijos neišmeskite į šiukšlių konteinerį!

⚠️PAVOJUS

Sprogimo pavojus! Nedėkite ant baterijos (t.y. ant galinių polių ir ląstelių jungčių) įrankių ir panašių daiktų.

⚠PAVOJUS

Sužalojimų pavojus! Jokiu būdu nelieskite žaizdų švinu. Baigę naudoti baterijas, būtinai nusiplaukite rankas.

Bateriju įkrovimas

⚠PAVOJUS

Sužalojimų pavojus! Naudodami bateriją atkreipkite dėmesį į saugos reikalavimus. Vadovaukitės įkroviklio gamintojo naudojimo instrukcija.

→ Atjunkite baterija.
→ Prijunkite jkroviklio teigiamą polių prie baterijos teigiamo poliaus.
→ Prijunkite jkroviklio neigiamą polių prie baterijos neigiamo poliaus.

→ lkiškite tinklo jungiklj ir jjunkite jkroviklj.
→ Ikraukite bateriją mažiausia ikrovimo srove.

Baterijos skysčio lygio patikra ir sureguliavimas

DÉMESIO

Jei naudojamos rūgštinės baterijos, reikia reguliariai tikrinti jų skysčio lygį.

→ Atsukite visų elementų gaubtelius.
→ Jei skysčio lygis yra per žemas, į elementus įpilkite iki žymos destiliuoto vandens.
→ Ikraukite bateriją.
→ Užsukite elementų gaubtelius.

Rankinio purškimo pistoleto, purškimo vamzdžio, purkštuko ir aukšto slėgio žarnos montavimas

Nuoroda: EASY!Lock sistemoje dalys sparčiuoju sriegiu greitai ir tvirtai sujungia-mos tik vienu apsisukimu.

4 paveikslas

→ Purškimo antgalj sujunkite su rankiniu purškimo pistoletu ir priveržkite ranka (EASY!Lock).
→ Aukšto slėgio purkštuką įkiškite į purškimo antgalį.
→ Sumontuokite ir tvirtai ranka priveržkite kreipiamają veržlę (EASY!Lock).
→ Aukšto slėgio žarną su rankiniu purški- mo pistoletu sujunkite su įrenginio aukšto slėgio jungtimi ir priveržkite ran- ka (EASY!Lock).

Vandens prijungimo antgalis

Jungties dydžius rasite skyriuje „Techniniai duomenys“.

→ Tiekimo žarną (bent 3,5 m ilgio ir bent 3/4“ skersmens) sujunkite su prietaiso vandens mova ir vandentiekio mova (pvz., vandens čiaupu).

Pastaba: Tiekimo žarna netiekiama kartu su prietaisu.

Vandens siurbimas iš rezervuarų

– Šis aukšto slėgio valymo įrenginys su reikiamais priedais pritaikytas paviršinio vandens, pvz., lietaus vandens iš rezervuarų arba tvenkinių, siurbimui.
– Maksimalus įsiurbimo aukščio 1 m.

⚠PAVOJUS

Sužalojimų ir pažeidimų pavojus! Jokiu būdų nesiurbkite vandens ir geriamojo vandens rezervuarų. Jokiu būdu nepumpuokite skysčių, turinčių sudėtyje tirpiklių, pavyzdžiui, lako skiediklio, benzino, alyvos arba nefiltruoto vandens. Prietaiso tarpikliai neatsparūs tirpikliams. Susidaręs skiediklių debesis yra itin degus, sprogus ir nuodingas.

→ Siurbimo žarną (ne mažesnio skersmens nei 3/4") su filtru (priedas) prijunkite prie vandens tiekimo movos.
→ Valymo priemonių dozavimo vožtuvą nustatykite i padėtį „0“.

Valdymas

⚠PAVOJUS

Sprogimo pavojus! Nepurkškite degių skysčių.

⚠PAVOJUS

Sužalojimų pavojus! Niekada nenaudokite prietaiso, nesumontavę purškimo vamzdžio. Prieš naudodami kiekvieną kartą patikrinkite, ar gerai pritvirtintas purškimo vamzdis. Purškimo vamzdžio sąvarža turi būti priveržta ranka.

⚠PAVOJUS

Susižalojimo pavojus! Dirbdami rankinį purškimo pistoletą ir purškimo antgalį laikykite abiem rankomis.

⚠PAVOJUS

Susižalojimo pavojus! Naudojant prietaisą, pistoleto spragtukas ir apsauginė svirtis neturi būti užspaustos.

⚠PAVOJUS

Susižalojimo pavojus! Jeigu apsauginė svirtis turi defektų, kreipkitės į klientų aptarnavimo tarnybą.

DÉMESIO

Be skysčio veikiantis degalų siurblys gali būti pažeistas. Degalų baką šalto vandens režime taip pat pripildykite tiek, kad užgestų degalų kontrolinė lemputė.

Rankinio purškimo pistoleto atidarymas / uždarymas

→ Atidarykite rankinį purškimo pistoletą: paspauskite apsauginę svirtį ir spragtuką.
→ Uždarykite rankinį purkštuvą: atleiskite apsauginę svirtį ir spragtuką.

Purkštuko keitimas

⚠PAVOJUS

Susižalojimo pavojus! Prieš keisdami purkštuką, prietaisą išjunkite ir laikykite nuspaudę rankinį purškimo pistoletą, kol prietaise neliks slėgio.

→ Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių i priekį.
→ Pakeiskite purkštuką.

Valymas

→ Slėgį (temperatūrą) ir valymo priemonių koncentraciją pasirinkite atsižvelgdami į valomą paviršių.

Pastaba: Norėdami apsisaugoti nuo pažeidimų, aukšto slėgio srove iš pradžių nukreipkite į valomą daiktą iš didesnio atstumo.

Aukšto slėgio purkštuko naudojimas

Aukšto slėgio srovės veiksmingumą lemia purškimo kampas. Įprastu atveju naudojamas 25° plokščiasis purkštukas (tiekiamas kartu su prietaisu).

■ Reikiami purkštukai tiekiami kaip priedai
– Sukietėjusio purvo plotams 0° ištisinės srovės purkštukas
– Jautriems paviršiams ir lengviems nešvarumams valyti 40° plokščiasis purkštukas
– Storiems, sukietėjusiems nešvaru- mams Nešvarumu skutiklis
– Reguliuojamo kampo purkštukas, skirtas pritaikyti pagal valymo sąlygas Kintamo kampo purkštukas

Rekomenduojame tokj valymo metodą

– Ištirpinkite nešvarumus:

Užpurkškite truputį valymo priemonės ir palaukite 1-5 minutes, tačiau neleiskite išdžiūti.

– Pašalinkite nešvarumus:

Ištirpusius nešvarumus nuplaukite aukšto slėgio srove.

Prietaiso jjungimas

→ Atsukite čiaupa.
→ Prietaiso jungikliu nustatykite šalto / karšto vandens režimą.
→ Vadovaudamiesi variklio gamintojo naudojimo instrukcijos reikalavimais, paleiskite variklj.
→ Atblokuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių atgal.
→ Atverkite rankinį purškimo pistoletą.

Naudojimas su šaltu vandeniu

→ Prietaiso jungiklj nustatykite i padėtį „Iš-jungti degiklj“.

Naudojimo su karštu vandeniu

⚠PAVOJUS

Pavojus nusiplikyti!

→ Prietaiso jungikliu nustatykite norimą temperatūrą (iki 98 °C). Degiklis jungiamas.

Darbinio slègio ir debito nustatymas

→ Darbinį slėgį ir debitą nustatykite rankinio purkštuvo slėgio ir debito regulatoriumi (+/-).

⚠PAVOJUS

Susižalojimo pavojus! Nustatydami slėgio ir debito reguliatorių, atkreipkite dėmesį į tai, kad neatsilaisvintų purškimo vamzdžio sąvarža.

Darbas su valymo priemonémis

DÈMESIO

Netinkama valomoji priemonė gali sugadin- ti prietaisą ir plaunamą daiktą.

– Saugokite aplinką – taupiai naudokite valymo priemones.

– Laikykitės prie valomųjų priemonių pridedamų rekomendacijų dėl dozavimo ir kitų nurodymų.
– Galima naudoti tik prietaiso gamintojo patvirtintas valymo priemones.
– „Kärcher“ plovikliai užtikrina darbą be sutrikimų. Kreipkitės patarimo arba reikalaukite mūsų katalogo, arba mūsų informacinio bukleto apie ploviklius.
→ Ją pritvirtinkite prie rezervuaro su ploviklio tirpalu.
→ Pageidaujamą koncentraciją nustatykite valomosios priemonės dozavimo vožtuvu.

Darbo nutraukimas

→ Uždarykite rankinį purkštuvą.
→ Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių į prie- kj.

Nuoroda: Uždarius rankinio purškimo pistoletą, variklis veikia laisvos eigos apsukų kiekiu. Vanduo cirkuliuoja siurblyje ir įšyla. Jei siurblio variklio galvutė pasiekia didžiausią leistiną temperatūrą (80 °C), cilindro galvutės apsauginis termostatas išjungia variklj. Atvėsinus galvutę iki žemesnės nei 50 °C temperatūros, įrenginį galima naudoti toliau.

Naudojant vandentiekio sistemos slėginį vandenį, vėsinimą galima paspartinti:

→ Palaikykite maždaug 2–3 minutes atidarytą rankinio purškimo pistoletą, kad cirkuliuojantis vanduo atvėsintų variklio galva.
→ Vėl paleiskite variklj.

Baigus naudoti prietaisą su valymo priemonėmis

→ Valymo priemonių dozavimo vožtuvą nustatykite i padėtį „0“.
→ Bent 1 minutę išskalaukite prietaisą švariu vandeniu atvėrę rankinį purškimo pistoletą.

Prietaiso išjungimas

⚠PAVOJUS

Galite nusiplikyti karštu vandeniu! Baigę naudoti prietaisą su karštu vandeniu, būtinai bent dvi minutes atviru pistoletu naudokite prietaisą su šaltu vandeniu, kad jis atvėstų.

Ilgesnį laiką naudoję prietaisą su sūdytu vandeniu, bent 2 - 3 minutes gerai išplauki- te prietaisą su atidarytu rankiniu purkštuvu vandentiekio vandeniu.

DÉMESIO

Pažeidimo pavojus! Jokiu būdu neišjunkite visiškai apkrauto variklio ir kai atviras rankinis purškimo pistoletas.

→ Prietaiso jungiklj nustatykite i padėtį „Iš-jungti degiklj“.
→ Uždarykite rankinį purkštuvą. Variklis reguliuoja laisvos eigos apsukų kiekį.
→ Prietaiso jungiklj prie variklio nustatykite j padėtį „OFF" ir užsukite degalų čiaupą.
→ Užsukite čiaupą.
→ Paleiskite rankinį purškimo pistoletą ir palaukite, kol prietaiso nebeveiks slėgis.
→ Apsauginiu fiksatoriumi užtikrinkite, kad neatsivertų rankinis purškimo pistoletas.
→ Nusukite nuo prietaiso vandens tiekimo žarną.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Statyda-mi įrenginį laikyti, atsižvelkite i jo masę.

Transportavimas

DÉMESIO

Transportuojant spragtukai saugo nuo pa- žeidimų.

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuodami įrenginį, atsižvelkite į jo masę.

→ Transportuojant jrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Priežiūra ir aptarnavimas

Su savo tiekėju galite susitarti dėl nuolatinės saugos priežiūros ar sudaryti techninės priežiūros sutartį. Kilus klausimams, pasikonsultuokite.

⚠PAVOJUS

Pavojus susižaloti netikėtai įsijungusiu prietaisu. Prieš dirbdami, atjunkite prietaiso uždegimo žvakių kištuką arba baterijos gnybtus.

Pavojus nudegti! Nelieskite jkaitusių duslin-tuvų, cilindru ir aušinimo briaunu.

Techninės priežiūros intervalai

Kasdien

→ Patikrinkite, ar nepažeista (nejtrūkusi) aukšto slėgio žarna. Pažeistą aukšto slėgio žarną nedelsdami pakeiskite.

Kas savaitę

→ Alyvos lygio kontrolė aukšto slėgio pompoje.

DÉMESIO

Pažeidimo pavojus! Jei alyva tampa balkšva, nedelsdami praneškite „Kärcher“ klientų aptarnavimo tarnybai.

Kas mènesj

→ Išvalykite vandens tiekimo čiaupo filtrą.
→ Išvalykite vandens trūkumo saugiklio fil- trą.
→ Išvalykite filtrą prie valomuju priemonių siurbimo žarnos.

Kas 500 darbo valandų, bet ne rečiau nei kasmet

→ Pašalinkite kalkių nuosėdas iš prietaiso.
→ Techninės priežiūros darbus paveskite atlikti klientų aptarnavimo tarnybai.

Techninė priežiūra

Aukšto slėgio siurblys

Pakeiskite alyva:

→ Paruoškite gaudyklę maždaug 1 litrui alyvos.
→ Išsukite alyvos išleidimo varžtą.
→ Išleiskite alyvą i gaudyklę.

Laikydamiesi aplinkosaugos reikalavimų, sutvarkykite alyvos atliekas arba priduokite jas tam skirtoje vietoje.

→ Isukite alyvos išleidimo varžtą.
→ Į alyvos baką iki žymės „MAX“ jpilkite naujos alyvos.

Pastaba: Oro burbulai turi išsiskirti.

Tinkamos alyvos rūšys ir reikalingas kiekis nurodyti skyriuje „Techniniai duomenys“.

Variklis

Vadovaudamiesi variklio gamintojo naudojimo instrukcijos reikalavimais, atlikite variklio techninės priežiūros darbus.

Kalkių nuosėdų šalinimas iš prietaiso

Dėl kalkių nuosėdų vamzdžiuose didėja tėkmės pasipriešinimas ir variklio apkrova gali tapti per didelė.

⚠PAVOJUS

Degios dujos gali sprogti! Šalinant kalkes, draudžiama rūkyti. Užtikrinkite pakankamą védinimą.

⚠PAVOJUS

Rūgštys gali išėsdinti! Naudokite apsauginius akinius ir pirštines.

■ Veiksmai

Kalkėms šalinti leidžiama naudoti tik vadovaujantis teisės aktais patikrintus katilų akmenų tirpiklius su patikros ženklu.

– RM 100 (užs. Nr. 6.287-008) šalina kalkakmenius ir paprastus kalkakmenių ir skalbimo priemonių nuosėdų junginius.
– RM 101 (užs. Nr. 6.287-013) šalina nuosėda, kurių negali pašalinti RM 100.
→ 20 I talpos indą užpildykite 15 I van-dens.
→ Ipilkite 1 l kalkakmenių tirpiklio.
→ Vandens žarną prijunkite tiesiai prie si-urblio galvutės, o laisvą jos galą įdėkite j indą.
→ Prijungta purškimo vamzdį be purkštuko įdėkite į indą.
→ Vadovaudamiesi variklio gamintojo naudojimo instrukcijos reikalavimais, paleiskite variklj.
→ Atverkite rankinį purškimo pistoletą ir neužverkite, kol šalinamos kalkės.

→ Prietaiso jungikliu nustatykite darbo temperatūrą 40 °C.
→ Ijunkite prietaisą ir palaukite, kol jis pasieks darbo temperatūrą.
→ Išjunkite prietaisą ir palikite maždaug 20 minučių. Rankinis purškimo pistoletas turi likti atvertas.
→ Po to išsiurbkite skystį iš prietaiso, kad jis liktų tuščias.

Pastaba: siekiant apsaugoti prietaisą nuo korozijos ir neutralizuoti rūgščių likučius, patariame vėliau iš valymo priemonių baką per prietaisą perpumpuoti šarminį tirpalą (pvz., RM 81).

Apsauga nuo šalčio

DÉMESIO

Pažeidimo pavojus! Sušalęs vanduo prietaise gali sugadinti jo dalis.

– Žiemą prietaisą ištuštinkite arba laikyki-te nors šiek tiek šildomoje patalpoje. Il-gesnį laiką nenaudojant prietaiso, pata-riama perpumpuoti siurbliu antifrizo.
- Jei nejmanoma laikykite prietaiso aukštesnėje temperatūroje, laikinai jo ne- naudokite.
■ Vandens išleidimas:
→ Nusukite nuo prietaiso vandens tiekimo ir aukšto slėgio žarnas.
→ Tiekimo žarną priveržkite prie katilo dugno ir paleiskite prietaisą, tuščias gyva-tukas.
→ Ijunkite prietaisą ne ilgiau nei 1 minutei, kol siurblys ir vamzdžiai bus tušti.
■ Išskalaukite prietaisą antifrizu:

Pastaba: Laikykitės antifrizo gamintojo pateikiamų naudojimo instrukcijų.

→ l plūdės indą įpilkite įprasto antifrizo.
→ Ijunkite prietaisą (be degiklio) ir palauki-te, kol jis visiškai išsiskalaus.

Taip užtikrinama ir apsauga nuo korozijos.

Pagalba gedimų atveju

⚠PAVOJUS

Pavojus susižaloti netikėtai įsijungusiu prietaisu. Prieš dirbdami, atjunkite prietaiso uždegimo žvakių kištuką arba baterijos gnybtus.

Pavojus nudegti! Nelieskite įkaitusių duslin-tuvų, cilindru ir aušinimo briaunu.

Žiba degalų kontrolinė lemputė

– Tuščias degalų bakas
→ Pripildykite.

Žiba skysčių minkštiklio kontrolinis indikatorius

– Skysčių minkštiklio indas yra tuščias. Techniniais sumetimais truputį minkšti- klio lieka inde.
→ Pripildykite.
– Užteršti elektrodai inde
→ Nuvalykite elektrodus.

Prietaisas neveikia

Laikykitės variklio gamintojo naudojimo instrukcijos reikalavimų!

– Tuščias degalų bakas
→ Pripildykite.
– HDS 1000 BE: Užsiteršusi / pažeista uždegimo žvakė (variklio)
→ Išvalykite arba pakeiskite uždegimo žvakę.
– Po ilgesnės cirkuliacijos aukšto slėgio siurblio apsauginis termostatas išjungė prietaisą
→ Palaukite, kol prietaisas atvės ir vėl jįjjunkite. Taip pat žr. „Darbo nutraukimas“.

Prietaisas nesukuria slègio

– Per mažas variklio darbinis apsukų kiekis
→ Patikrinkite variklio darbinį apsukų kiekį (žr. skyrių „Techniniai duomenys“).
– HDS 1000 BE: Užsiteršusi / pažeista uždegimo žvakė (variklio)
→ Išvalykite arba pakeiskite uždegimo žvakę.
– Užsikišęs / išsiplovens antgalis
→ Išvalykite/pakeiskite antgalj.
– Užsiteršęs vandens tiekimo čiaupo filtras
→ Filtro valymas
– Per mažas tiekiamo vandens kiekis
→ Patikrinkite tiekiamo vandens kiekį (žr. skyrių „Techniniai duomenys“).
– Nesandarus arba užsikišęs siurblio tie-kimo vamzdis

→ Patikrinkite visus, prie siurblio prijung- tus, vamzdžius ir žarnas.
– Sistemoje yra oro
Pašalinkite orą iš siurblio:
→ Valymo priemonių dozavimo vožtuvą nustatykite į padėti „0“.
→ Atsukite čiaupa.
→ Vadovaudamiesi variklio gamintojo naudojimo instrukcijos reikalavimais, paleiskite variklj.
→ Šalindami orą iš prietaiso, atsukite ant-galį ir leiskite vandenį tol, kol jame ne-beliks burbuliukų.
→ Išjunkite prietaisą ir vėl priveržkite purkštuką.

Nesandarus aukšto slėgio siurblys

– Nesandarus siurblys

Pastaba: Leidžiama norma: 3 lašai per minutę.

→ Jei nesandarumas didesnis, prietaisą turi patikrinti klientų aptarnavimo tarnyba.

Aukšto slėgio siurblyje girdimas bildesys

– Nesandarus siurblio tiekimo vamzdis

→ Patikrinkite visus, prie siurblio prijung- tus, vamzdžius ir žarnas.

– Sistemoje yra oro

Pašalinkite orą iš siurblio:

→ Valymo priemonių dozavimo vožtuvą nustatykite į padėti „0“.
→ Atsukite čiaupa.
→ Vadovaudamiesi variklio gamintojo naudojimo instrukcijos reikalavimais, paleiskite variklj.
→ Šalindami orą iš prietaiso, atsukite ant-galį ir leiskite vandenį tol, kol jame ne-beliks burbuliukų.
→ Išjunkite prietaisą ir vėl priveržkite purkštuką.

Prietaisas nesiurbia valymo priemonių

– Nesandari arba užsikišusi valomujų priemonių siurbimo žarna su filtru
→ Patikrinkite (išvalykite) ploviklio siurbimo žarną ir filtrą.
– Užsiklijavęs atbulinis vožtuvas valomų- jų priemonių siurbimo žarnos movoje
→ Išvalykite (pakeiskite) atbulinį vožtuvą valymo priemonių siurbimo žarnos movoje.
– Užsivėręs, nesandarus / užsikišęs valomųjų priemonių dozavimo vožtuvas
→ Atverkite arba patikrinkite (pakeiskite) ploviklio dozavimo vožtuvą.

Redukcinis vožtuvas atsidaro ir užsidaro, kai atviras rankinis purškimo pistoletas

– Užsikišęs purkštukas
→ Išvalykite antgalj.
– Užkalkėjęs prietaisas
→ Pašalinkite kalkių nuosėdas iš prietaiso.
– Užsiteršęs vandens trūkumo saugiklio filtras
→ Filtro valymas
– Pažeistas redukcinis vožtuvas
→ Pakeiskite redukcinį vožtuvą (klientų aptarnavimo tarnyba).

Neužsidega degiklis

– Tuščias degalų bakas
→ Pripildykite.
- Trūksta vandens
→ Patikrinkite vandens tiekimo sistemą ir žarnas.
→ Išvalykite vandens trūkumo saugiklio filtra.
– Užsiteršęs degalų filtras
→ Pakeiskite degalų filtra.
– Néra degimo kibirkšties
→ Jei per kontrolinį langelį nesimato degimo kibirkšties, pateikite prietaisą patikrinti klientų aptarnavimo tarnybai.

Naudojant prietaisą su karštu vandeniu, nepasiekiama nustatyta temperatūra

– Per aukštas darbo slėgis (per didelis debitas)
→ Rankiniu purškimo pistoletu sumažinki- te darbo slėgį / debitą.
– Užrūdijęs gyvatukas
→ Pateikite prietaisą klientų aptarnavimo tarnybai išvalyti nuo rūdžių.

Klientų aptarnavimo tarnyba

Jei negalite pašalinti gedimo, pateikite prietaisą patikrinti klientų aptarnavimo tarnybai.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų i rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Aukšto slėgio valymo mašina

Tipas: 1.811-xxx

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

H. Jenner

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 1000 BE H	HDS 1000 DE
Saugiklio rūšis -- IPX5 IPX5
Variklis
Tipas -- Honda GX 390,		1 cilindro, 4 tak-tų	Yanmar L 100 N, 1 cilindro, 4 taktų
Nominalioji galia, esant 3600 1/min. kW (PS)	9,6 (13) 7,4	(10)
Specifinės sąnaudos g/kWh 313 250
Darbinis apsukų kiekis 1/min 3200-3400 3200-3400
Degalų bakas l 6,5 5,5
Degalų rūšis	-- bešvinis	benzinas *	Dyzelinas
* Irenginys pritaikytas naudoti degalus E10
Vandens prijungimo antgalis
Maks. atitekančio vandens temperatūra °C	30	30
Maž. atitekančio vandens kiekis	l/h (l/min.)	1000 (16,7)	1000 (16,7)
Maks. atitekančio vandens slėgis	MPa (ba-rai)	0,6 (6)	0,6 (6)
Tiekimo žarna	Užsakymo Nr.:	4.440-207.0	4.440-207.0
Tiekimo žarnos ilgis	m	7,5	7,5
Mažiausias tiekimo žarnos skersmuo	coliais	3/4	3/4
Siurbimo aukštis iš atvirų rezervuarų (20°C)	m	1	1
Galia
Vandens debitas	l/h (l/min.)	450-900 (7,5-15)	450-900 (7,5-15)
Vandens darbo slėgis (naudojant įprastą purkštuką)	MPa (ba-rai)	4-21 (40-210)	4-20 (40-200)
Standartinio purkštuko dydis	-- 047 050
Didžiausias darbinis viršslėgis (apsauginis vožtuvas)	MPa (ba-rai)	23 (230)	23 (230)
Didžiausia karšto vandens darbo temperatū-ra	°C 98	98
Valymo priemonių siurbimas	l/h (l/min.)	0-40 (0-0,7)	0-40 (0-0,7)
Degiklio galia	kW 59	59
Maksimalios mazuto sąnaudos	kg/h	5,6	5,6
Rankinio purškimo pistoleto sukuriama ata-tranka (didžiausia)	N	51	51
Nustatytos vertės pagal EN 60335-2-79
Keliamas triukšmas
Garso slėgio lygis L_pA	dB(A)	91	91
		HDS 1000 BE	HDS 1000 DE
Neapibrėžtis K_pA	dB(A) 3 2
Garantuotas triukšmo lygis L_WA + neapibrėžtis K_WA	dB(A) 108 1	107
Delno/rankos vibracijos poveikis
Rankinis purkštuvas m/s	^2	<2,5 <2,5
Purškimo antgalis m/s	^2	<2,5 <2,5
Nesaugumas K m/s	^2	1	1
Eksploatacinės medžiagos
Degalai -- Mazutas EL		arba dyzelinas	Mazutas EL arba dyzelinas
Siurblio alyvos kiekis I 0,35 0,35
Siurblio tepalo rūšis	Variklių aly-va 15W40	Užsakymo Nr.: 6.288-050.0	Užsakymo Nr.: 6.288-050.0
Matmenys ir masė
Ilgis x plotis x aukštis	mm	1100 x 750 x 785	1100 x 750 x 785
Tipinė eksploatacinė masė	kg	175,2	197,0
Degalų bakas	I 34	34
