LIETOŠANAS INSTRUKCIJA HDS 1000 De Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

• Pirms pirmās lietošanas obligāti izlasīt norādījumus par drošību Nr. 5.951-949.0!
• Par transportēšanas bojājumiem neka-vējoties ziņojiet tirgotājam.
  – Pēc izsaiņošanas pārbaudiet iepakoju-ma saturu.

Satura rādītājs

Vides aizsardzība	LV 1
Riska pakāpes	LV 1
Aparāta elementi.	LV 2
Simboli uz aparāta	LV 2
Noteikumiem atbilstoša lietošana	LV 2
Drošības norādījumi	LV 3
Drošības iekārtas	LV 4
Ekspluatācijas uzsākšana.	LV 4
Apkalpošana	LV 7
Glabāšana.	LV 9
Transportēšana.	LV 9
Kopšana un tehniskā apkope	LV 9
Palīdzība darbības traucējumu gadījumā	LV 11
Garantija	LV 13
Piederumi un rezerves daļas	LV 13
ES Atbilstības deklarācija	LV 13
Tehniskie dati	LV 14

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

	Nolietotās ierīces satur noderī-gus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, ella un tamlīdzīgas vielas nedrīkst nokļūt apkārtējā vidē. Tādēļ lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecī-bu.
Pb	Lūdzu, utilizējiet bateriju vai akumulatoru videi nekaitīgā veidā. Baterijas un akumulatori satur vielas, kuras nedrīkst nokļūt ap-kārtējā vidē. Šī iemesla dēļ tos lūdzam utilizēt ar atbilstošu atkritumu savākšanas sistēmu starp-niecību.

Neļaujiet motoreļļai, kurināmai degvielai, dīzeļdegvielai un benzīnam nonākt apkār-tējā vidē. Saudzējiet augsni un nolietoto eļļu likvidējiet videi nekaitīgā veidā.

Informācija par sastāvdaḥām (REACH) Aktuālo informāciju par sastāvdaḥām atra- dīsiet:

Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Aparāta elementi

1. + 2. attēls

1 Manuālā starta iekārta
2 Elektriskā starta iekārta
3 Degvielas tvertne
4 Manometrs
5 Akumulators
6 Augstspiediena sprausla
7 Smidzināšanas caurule EASY!Lock
8 Rokas smidzināšanas pistole EASY!Force

9 Augstspiediena šljūtene EASY!Lock

10 Augstspiediena pieslēgums EASY!Lock

11 Degvielas tvertne

12 Ūdens pieslēgums ar sietu

13 Spiediena/daudzuma regulācija

14 Resīvers

15 Degvielas süknis ar degvielas filtru

16 Degla kompresors

17 Elektriskā kārba

18 Ellas kontroles lodziņš

19 Drošības vārsts

20 Degla vāciņš

21 Caurplūdes sildītājs

22 Aizdedzes sveces kontaktdakša

23 Degla kontroles lodziņš

24 Sprauslas caurule

25 Tvertne ar pludinu

26 Ūdens mīkstinātāja tvertne

27 Magnētiskais vārsts

28 Ūdens trūkuma drošinātājs

29 Sietfiltrs ūdens trūkuma drošinātājā

30 Manometriskais slēdzis

31 Ellas uzpildes trauks

32 Augstspiediena sūknis

33 Ražotājfirmas datu plāksnīte

34 Ellas noplüdes skrüve (motoram)

35 Ellas mērstienis (motoram)

36 Tīrīšanas līdzekļa sūkšanas šļūtene ar filtru

37 Ellas noplūdes skrūve (sūknim)

38 Drošinātājsvira

39 Palaišanas gailītis

40 Rokas smidzinātājpistoles drošinātājs

Vadības panelis

3. attēls

1 Aparāta slēdzis
2 Degvielas kontrollampiña
3 Škidrā mīkstinātāja kontrollampiņa
4 Tīrīšanas līdzekļa dozēšanas vārsts
5 Elektriskā starta iekārtas atslēgas slē-dzis
6 Kontrollampiņa "Aizdedze ieslēgta"

Simboli uz aparāta

Nepareizi lietojot, augstspiedie- na strūkla var būt bīstama. Strūklu nedrīkst vērst uz cilvēkiem, dzīvniekiem, zem sprieguma esošām elektriskām iekārtām un uz pašu aparātu.

	Saindēšanās risks! Neieelpojiet atgāzes.
	Apdegumu gūšanas risks, strā-dājot pie sakarsētām virsmām!

Noteikumiem atbilstoša lietošana

Norāde: Attiecas tikai uz Vāciju: aparāts paredzēts tikai mobilai (nevis stacionārai) lietošanai.

– Aparātu speciāli izmanto tur, kur nav pieejams elektriskais pieslēgums un kur ir jāstrādā ar karsto ūdeni.
– Tīrīšana: mašīnas, transportlīdzekļi, celtnes, instrumenti, fasādes, terases, dārza ierīces u.c.

⚠️BĪSTAMI

Savainošanās risks! Izmantojot degvielas uzpildes stacijās vai citās bīstamās zonās, ievērot attiecīgos drošības priekšrakstus.

Minerālellas saturoši notekūdeņi nedrīkst nokļut augsnē, ūdenī vai kanalizācijā. Tāpēc dzinēja mazgāšanu un apakšas mazgāšanu veikt tikai piemērotās vietās ar elļas uztvērēju.

Üdens kvalitätes prasības: IEVĒRĪBAI

Kā augstspiediena šķidrumu drīkst izman- tot tikai tīru ūdeni. Netīrumi izraisa ierīces un tās piederumu priekšlaicīgu nolietoša- nos vai rada nosēdumus tajos.

Izmantojot attīrītu ūdeni, nedrīkst pārsniegt tālāk norādītās robežvērtības.

pH vērtība 6,5...9,5
strāvas vadītspēja * Tīra ūdens va-dītspēja +1200 μS/cm
nosēdināmās vielas ** < 0,5 mg/l
filtrējamās vielas *** < 50 mg/l
oglūdeņraži < 20 mg/l
hlorīdi < 300 mg/l
Sulfāti < 240 mg/l
kalcijis < 200 mg/l
kopējā ūdens cietība < 28 °dH< 50 °TH< 500 ppm (mg CaCO3/l)
dzelzs < 0,5 mg/l
mangāns < 0,05 mg/l
varš < 2 mg/l
Aktīvais hlors	< 0,3 mg/l
bez nepatīkamas smakas
* kopā maksimāli 2000 μS/cm** pārbaudes tilpums 1 l, nosēdināšanas laiks 30 min*** neattiecas uz abrazīvām vielām

Drošības norādījumi

⚠ BĪSTAMI

• Neizmantojiet augstspiediena tīrītāju, ja ir izlieta degviela; aiznesiet aparātu uz citu vietu un novērsiet jebkāda veída dzirksteļu rašanos.
• Neuzglabājiet, neizlejiet vai neizmanto-jiet degvielu atklātas uguns vai tādu iekārtu kā krāšņu, apkures katlu, ūdens sildītāju utt. tuvumā, kur var rasties aiz-dedzes liesma vai dzirksteles.

• Turiet no trokšņu slāpētāja atstatus (vismaz 2 m) viegli uzliesmojošus priekšmetus un materiālus.

• Nedarbiniet motoru bez trokšņu slāpē-tāja un veiciet tam regulāru pārbaudi, tī-rīšanu un vajadzības gadījumā to atjaunojiet.

• Neizmantojiet motoru mežā, krūmos vai zālē, neaprīkojot izpūtēju ar dzirksteļu uztvērēju.
  – Izņemot regulēšanas darbus, nedarbiniet motoru ar noņemtu gaisa filtru vai ieplūdes caurules pārsegu.
• Neveiciet regulēšanas atsperu, regulēšanas stieņu vai citu daļu pārregulēšanu, kas var veicināt motora apgriezienu skaita palielināšanos.
• Apdegumu gūšanas risks! Nepieskarieties karstiem trokšņu slāpētājiem, cilindriem vai dzesētājribām.
• Nelieciet rokas un kājas kustīgu vai ro-tējošu daļu tuvumā.
• Saindēšanās risks! Aparātu aizliegts izmantot slēgtās telpās.

Vispārējie drošības tehnikas noteikumi

• Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par šķid-ruma smidzinātājiem.
• Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par nega-dījumu novēršanu. Škīdrumu smidzinā-tāji ir regulāri jāpārbauda un pārbaudes rezultāts ir rakstiski jādokumentē.
• Aparāta apsildes iekārta ir apkures iekārta. Apkures iekārtas ir regulāri jāpārbauda saskaṇā ar attiecīgās valsts likumdevēja izdotajiem normatīvajiem aktiem.
• lerīcei/piederumiem aizliegts veikt jebkādu pārveidi.

Augstspiediena šljutene

⚠️BĪSTAMI

Savainošanās risks!

– Izmantojiet tikai oriğinālās augstspiediena šlūtenes.
- Augstspiediena šljūtenei un smidzināšanas iekārtai jābūt piemērotām tehniskajos datos norādītajam maksimālajam darba spiedienam.

– Izvairieties no saskares ar kimikālijām.
– Pārbaudiet augstspiediena šlūteni katru dienu.
Neizmantojiet pārlocītas šlūtenes. Ja ir redzama ārējā stieplu kārta, augst- spiediena šlūteni vairs neizmantojiet
- Neizmantojiet augstspiediena šlūteni ar bojātu vītni.
– Izvietojiet augstspiediena šlūteni tā, lai tai nevarētu pārbraukt pāri.
- Pārbraucot pāri, pārliecot vai saspiežot noslogotu šlūteni, to vairs neizmantojiet pat tad, ja bojājums nav redzams.
– Uzglabājiett augstspiediena šlūteni tā, lai nerastos mehāniskā slodze.

Drošības iekārtas

Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst ignorēt vai apiet to darbību.

Üdens trūkuma drošinātājs

Udens trūkuma drošinātājs novērš degļa pārkaršanu, ja ir nepietiekams ūdens daudzums. Deglis sāk darboties tikai tad, kad ir pietiekams ūdens daudzums.

Pārplūdes vārsts

– Ja rokas smidzināšanas pistole ir slēgta, atveras pārplūdes vārsts un augstspiediena sūknis ūdeni sūknē atpakal uz sūkņa sūkšanas pusi. Tā novērš pieļaujamā darba spiediena pārsniegšanu.
- Pārplūdes vārsts ir rūpnīcā iestatīts un noplombēts. Iestatīšanu drīkst veikt tikai klientu serviss.

Drošības vārsts

– Drošības vārsts atveras, ja ir bojāts pārplūdes vārsts.
– Drošības vārsts ir rūpnīcā iestatīts un noplombēts. Iestatīšanu drīkst veikt tikai klientu serviss.

Spiediena relejs

Spiediena slēdzis, nesasniedzot minimālo darba spiedienu, izslēdz degli un, kad tas ir pārsniegts, atkal ieslēdz.

Drošinātājs

Rokas smidzinātāja drošinātājs novērš nejaušu aparāta ieslēgšanu.

Ekspluatācijas uzsākšana

⚠ BRĪDINĀJUMS

Savainošanās risks! Ierīcei, piederumiem, pievadiem un pieslēgumiem jābūt nevainojamā stāvoklī. Ja to stāvoklis nav apmierinošs, tad ierīci izmantot nav atļauts.

Strūklas caurules novietnes uzstādīšana

→ Pirms ekspluatācijas uzsākšanas nepieciešams uzstādīt abas strūklas cau-rules novietnes (skatīt A attēlu instrukcijas sākumā).

Ellas līmeņa pārbaude augstspiediena sūknī

IEVĒRĪBAI

Bojājumu risks! Ja ella ir bālgana, nekavē-joties informējiet Kärcher klientu servisu.

→ Pārbaudiet augstspiediena sūkņa ellas līmeni, raugoties caur ellas kontroles lodziņu.

Nesāciet darbināt aparātu, ja ellas līmenis ir nokrities zem "MIN" atzīmes.

→ Nepieciešamības gadījuma pielejiet ellu (skatīt "Tehniskie dati").

Motors

levērojiet nodalu "Drošības norādījumi"!

→ Pirms ekspluatācijas sākšanas izlasiet motora ražotāja lietošanas instrukciju un jo īpaši drošības norādījumus.
→ Pārbaudiet gaisa filtru.
→ Pārbaudiet motorellas līmeni.
Nesāciet darbināt aparātu, ja ellas līmenis ir nokrities zem "MIN" atzīmes.
→ Vajadzības gadījumā uzpildiet ellu.

HDS 1000 BE:

→ lepildiet degvielas tvertnē svinu nesaturošu benzīnu. Neizmantojiet 2 taktu sajaukšanu.

HDS 1000 DE:

→ lepildiet degvielas tvertnē dīzeļdegvielu.

Degvielas uzpilde

⚠️BĪSTAMI

Sprādzienbīstamība! lepildīt tikai dīzeļdeg- vielu vai vieglu šķidro kurināmo. Nedrīkst izmantot nepiemērotu degvielu, piem., ben- zīnu.

IEVÉRÍBAI

Ja tvertne ir tukša, pastāv degvielas sūkņa bojājumu risks. Arī strādājot ar aukstu ūdeni, piepildiet degvielas tvertni tik tālu, līdz izdziest degvielas kontrollampiņa.

→ Uzpildiet degvielu.
→ Aizvērt tvertnes vāciņu.
→ Noslaucīt pāri pārtecējušo degvielu.

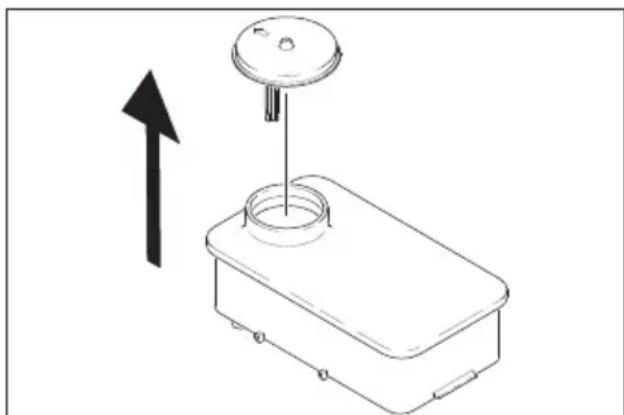

Škidrā mīkstinātāja uzpilde

Norāde: Trauks škīdrā mīkstinātāja izmēģi-nāšanai ir piegādes komplektā.

→ Piepildiet tvertni ar Kärcher üdens mīk-stinātāja škīdumu RM 110 (pasūt. Nr. 2.780-001).
– Škīdrais mīsktinātājs novērš apsildes šlūtenes apkaļkošanos, izmantojot kaļki saturošu ūdensvada ūdeni. Ūdens kastes pievadē tas tiek dozēts pa pilieniem.
– Dozēšana rūpnīcā ir iestatīta vidējai ūdens cietībai.

Škidruma mīkstinātāja dozēšanas iestatīšana

⚠ BĪSTAMI

Bīstams elektriskais spriegums! lestatīšanu drīkst veikt tikai elektrikis.

→ Vietējās ūdens cietības noskaidrošana:
– vietējā ūdens apgādes uzņēmumā,
– ar ūdens cietības kontrolierīci (pasūt. Nr. 6.768-004).

→ Atveriet elektrisko kārbu.

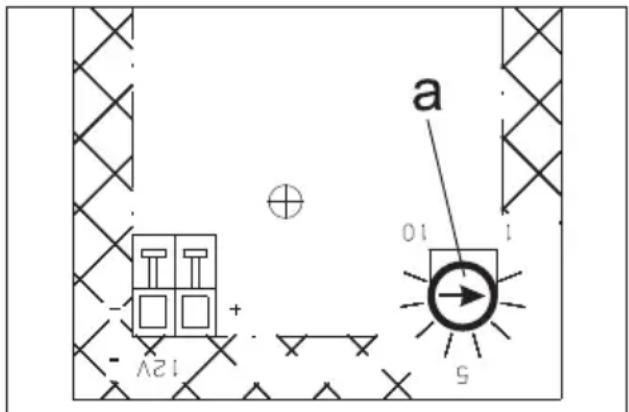

→ Iestatiet grozāmo potenciometru (a) at-bilstoši ūdens cietībai. Pareizo iestatījuma vērtību varat skatīt tabulā.

Piemērs:

Ja ūdens cietība ir 15 °dH, iestatiet grozāmo potenciometru uz skalas vērtību 7.

Üdens cietība (°dH)	Grozāmā potencio-metra skala
5	10
10	8
15	7
20 6,5
25	6
30 5,5

Akumulators

Drošības norādījumi par akumulatoru

Apejoties ar akumulatoriem, obligāti jāievē-ro sekojoši drošības norādījumi:

	levērojiet norādes uz akumulatora un lietošanas instrukcijā!
	Valkāt aizsargbrilles!
	Nepielaist bērnus pie skābes un akumulatoriem!
	Sprādzienbīstamība!
	Uguns, dzirksteles, atklātā gaisma un smēķēšana ir aizliegti!
	Kīmisko apdegumu bīstamība!
	Pirmā palīdzība!
	Brīdinājuma piezīme!
	Utilizācija!
	Nemest bateriju atkritumu kas-tē!

⚠️BĪSTAMI

Sprādzienbīstamība! Nelikt uz akumulatora instrumentus vai līdzīgus priekšmetus, tas nozīmē uz poliem un starpelementu savie-notājiem.

⚠️BĪSTAMI

levainojumu iegūšanas briesmas! Nekad neļaut brūcēm nonākt saskarsmē ar svinu. Pēc darba ar akumulatoriem vienmēr notīrīt rokas.

Akumulatora uzlāde

⚠️BĪSTAMI

Savainojumu gūšanas risks! levērojiet drošības norādījumus, darbojoties ar akumulatoriem. levērojiet lādējamās ierīces ražotāja lietošanas instrukciju.

→ Atvienojiet akumulatoru no spailēm.
→ Savienojiet lādējamās ierīces pluspola līniju ar akumulatora pluspola pieslēgumu.
→ Savienojiet lādējamās ierīces mīnuspola līniju ar akumulatora mīnuspola pie-slēgumu.
→ levietojiet tikla kontaktdakšu un ieslē-dziet lādējamo ierīci.
→ Lādējiet akumulatoru ar mazāko lādēšanas strāvu.

Pārbaudiet un noregulējiet akumulatora šķidruma stāvokli

IEVĒRĪBAI

Regulāri pārbaudiet škīdruma stāvokli akumulatoros, kuri ir pildīti ar skābēm.

→ Izgrieziet visus šūnu aizslēgus.
→ Zema škīdruma līmeņa gadījumā uzpildiet šūnas ar destilētu ūdeni līdz markējumam.
→ Uzlādējiet akumulatoru.
→ leskrūvējiet šūnu aizslēgus.

Rokas smidzinātājpistoles, smidzināšanas caurules, sprauslas un augstspiediena šlūtenes montāža

Norādījums: EASY!Lock sistēma ātri un droši savieno komponentus, izmantojot ātro vītni ar tikai vienu apgriezienu.

4. attēls

→ Smidzināšanas cauruli savienojiet ar rokas smidzināšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).
→ Augstspiediena sprauslu uzspraudiet uz smidzināšanas caurules
→ Uzlieciet un ar roku pievelciet savienotājuzgriezni (EASY!Lock).
→ Augstspiediena šlūteni savienojiet ar rokas smidzināšanas pistoli un ierīces augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock).

Üdensapgāde

Pieslēguma lielumus skatīt tehniskajos datos.

→ Padeves šlūteni (minimālais garums 7,5 m, minimālais diametrs 3/4") pieslē-dziet ierīces ūdens pieslēgvietai un ūdens pievadam (piemēram, ūdenskrā-nam).

Norāde: Padeves šlūtene nav iekļauta piegādes komplektā.

Üdens iesükšana no tvertnes

– Izmantojot atbilstošas ierīces, šis augstspiediena tīrītājs ir piemērots virszemes ūdeņu iesūkšanai, piemēram, no lietus ūdens mucas vai dīka.

– Sūkšanas augstums maks. 1 m.

⚠ BĪSTAMI

Savainošanās un bojājumu risks! Nekad nesūknējiet ūdeni no dzeramā ūdens tvertnes. Nekad nesūknējiet škīdinātāju saturošus škīdrumus, piem., krāsas atšķaidītāju, benzīnu, eļļu vai nefiltrētu ūdeni. lerīces blīves nav izturīgas pret škīdinātājiem. Izsmidzināts škīdinātājs ir ātri uzliesmojošs, eksplozīvs un indīgs.

→ Sūkšanas šlūteni (minimālais diametrs 3/4") ar filtru (piederumi) pieslēgt pie ūdens pieslēgumvietas.
→ Tīrīšanas līdzekļa dozēšanas vārstu noregulēt uz "0".

Apkalpošana

⚠️BĪSTAMI

Sprādzienbīstamība! Neizsmidziniet dego- šus šķidrumus.

⚠️BĪSTAMI

Savainošanās risks! Neizmantojiet aparātu bez uzmontētas smidzināšanas caurules. Ikreiz pirms lietošanas pārbaudiet, vai smidzināšanas caurule ir stingri nofiksēta.

Smidzināšanas caurules skrūvsavienojumam jābūt cieši pievilktam.

⚠️BĪSTAMI

Savainošanās risks! Strādājot ar ierīci, rokas smidzināšanas pistoli un smidzināšanas cauruli turiet ar abām rokām.

⚠ BĪSTAMI

Savainošanās risks! Rokas smidzināšanas pistoles palaišanas sviru un drošinātājsviru darbības laikā nedrīkst sakīlēt.

⚠ BĪSTAMI

Savainošanās risks! Ja drošinātājsvira ir bojāta, sazinieties ar klientu apkalpošanas dienestu.

IEVĒRĪBAI

Ja tvertne ir tukša, pastāv degvielas sūkņa bojājumu risks. Ari strādājot ar aukstu uđeni, piepildiet degvielas tvertni tik tālu, līdz izdziest degvielas kontrollampiņa.

Rokas smidzināšanas pistoles atvēršana/aizvēršana

→ Rokas smidzināšanas pistoles atvēršana: nospiežot drošinātājsviru un palaišanas sviru.
→ Rokas smidzināšanas pistoles aizvēršana: atlaižot valā drošinātājsviru un palaišanas sviru.

Sprauslas nomaina

⚠️BĪSTAMI

Savainošanās risks! Pirms sprauslas no-maiņas izslēdziet ierīci un nospiediet rokas smidzināšanas pistoli, līdz ierīcē vairs nav spiediena.

→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.
→ Nomainiet sprauslu.

Tīrīšana

→ Spiedienu/temperatūru un tīrīšanas lī-dzekļa koncentrāciju iestatīt atbilstoši tī-rāmajai virsmai.

Norāde: Augstspiediena strūklu no sāku-ma vienmēr uz tīrāmo objektu virziet no lielāka attāluma, lai novērstu bojājumus pārāk liela spiediena dēļ.

Darbs ar augstpiediena sprauslu.

Smidzināšanas lenķis ir izšķirošais augst-piediena strūklas efektivitātes apstāklis.

Parasti tiek strādāts ar 25° plakanās strūklas sprauslu (komplektā).

■ Ieteicamās sprauslas, piegādājamas kā piederumi
- Noturīgiem netīrumiem

– Jūtīgām virsmām un nelieliem netīru-miem

40° plakanās strūklas sprausla

– Cietiem netīrumiem biezā kārtā Netīrumu frēze
- Sprausla ar regulējamu smidzināšanas leŋki, piemērošanai dažādiem tīrīšanas uzdevumiem.

Lenka variēšanas sprausla

leteicamā tīrīšanas metode

– Atmērcēt netīrumus: taupīgi uzpūst tīrīšanas līdzekli un ľaut 1...5 minūtes iedarboties, bet ne izžūt.
– Notīrīt netīrumus: Atmērcētos netīrumus noskalot ar augstpiediena šlūteni.

lerīces ieslēgšana

→ Attaisiet ūdens padeves krānu.
→ lestatiet aparāta slēdzi uz darbu ar auksto/karsto ūdeni.
→ ledarbiniet motoru atbilstoši motora ražotāja lietošanas instrukcijai.
→ Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakal.
→ Atveriet rokas smidzinātājpistoli.

Darbs ar aukstu üdeni

→ Aparāta slēdzi pārslēdziet uz „Deglis izslēgts“.

Darbs ar karstu üdeni

⚠️BĪSTAMI

Applaucēšanās risks!

→ lerīces slēdzi iestatiet uz vajadzīgo darba temperatūru (maks. uz 98 °C). Tiek ieslēgts deglis.

Darba spiediena un padeves daudzuma uzstādīšana

→ Uzstādīt darba spiedienu un padeves apjomu, pagriežot spiediena/daudzuma regulētāju uz rokas smidzinātājpistoles (+/-).

⚠️BĪSTAMI

Savainošanās risks! Iestatot spiediena/daudzuma regulatoru, sekojiet, lai neat-skrūvētos smidzināšanas caurules skrūv-savienojums.

Aparāta darbība tīrīšanas līdzekļu izmantošanas režīmā

IEVËRÏBAI

Nepiemēroti tīrīšanas līdzekļi var sabojāt aparātu un tīrāmo objektu.

– Lai saudzētu vidi, tīrīšanas līdzekli lietot taupīgi.
– levērojiet tīrīšanas līdzekļiem pievienotos dozēšanas ieteikumus un norādījumus.
– Drīkst izmantot tikai tādus tīrīšanas līzekļus, kuru lietošanu ir akceptējusi ie-rīces ražotājfirma.

– Kärcher tīrīšanas līdzekļi garantē darbu bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informatīvās lapas.

→ Tīrīšanas līdzekļa sūkšanas šļūteni iekariet tvertnē ar tīrīšanas līdzekļa šķīdumu.
→ Tīrīšanas līdzekļa dozēšanas vārstu noregulējiet uz vēlamo koncentrāciju.

Darba pārtraukšana

→ Izslēdziet rokas smidzinātājpistoli.
→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.

Norādījums: Aizverot rokas smidzinātāj-pistoli, motors turpina darboties ar tukšgaitas apgriezieniem. Līdz ar to ūdens cirkulē pa sūkni un uzsilst. Kad sūkņa cilindra gal-viņa sasniegusi maksimāli pieļaujamo temperatūru (80 °C), drošības termostats uz cilindra galviņas izslēdz motoru. Pēc tam, kad temperatūra nokritusies zem 50 °C, ie-rīci var atkal ieslēgt.

Strādājot ar ūdens spiedienu no ūdensvada, var paātrināt atdzišanu:

→ Atveriet rokas smidzināšanas pistoli uz apm. 2-3 minūtēm, lai caur to plūstošais ūdens atdzesētu cilindra galvu.
→ ledarbiniet atkal motoru.

Pēc tīrīšanas līdzekļa lietošanas

→ Tīrīšanas līdzekļa dozēšanas vārstu noregulēt uz "0".
→ lerīci ar atvērtu rokas smidzinātājpistoli skalot vismaz 1 minūti.

Izslēgt ierīci

⚠️BĪSTAMI

Applaucēšanās risks ar karstu ūdeni! Pēc darba ar karstu ūdeni ierīces atdzesēšanas nolūkā tā jādarbina vismaz 2 minūtes ar aukstu ūdeni un ar atvērtu pistoli.

Pēc darba ar sālu ūdeni (jūras ūdens) vismaz 2–3 minūtes skalot aparātu pie atvērtas rokas smidzinātājpistoles ar ūdensvada ūdeni.

IEVĒRĪBAI

Bojājumu risks! Nekad neizslēdziet motoru, ja tas darbojas ar pilnu jaudu un rokas smidzināšanas pistole ir atvērta.

→ Aparāta slēdzi pārslēdziet uz „Deglis izslēgts“.
→ Izslēdziet rokas smidzinātājpistoli. Motors pārregulējas uz tukšgaitas ap-griezieniem.
→ Pārslēdziet aparāta slēdzi uz motora uz "OFF" un aizgrieziet degvielas padeves vārstu.
→ Aizslēgt ūdens padevi.
→ Spiediet rokas smidzinātājpistoli, līdz ierīcē vairs nav spiediena.
→ Nodrošiniet rokas smidzinātājpistoli ar drošinātāju pret netīšu atvēršanos.
→ Noskrūvēt no aparāta ūdens apgādes šlūteni.

Glabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Uzglabā-jot ṣemiet vērā aparāta svaru.

Transportēšana

IEVĒRĪBAI

Transportēšanas laikā sargājiet palaišanas sviru no bojājumiem.

⚠UZMANĪBU

Savainošanās un bojājumu risks! Transportējot ānemiet vērā aparāta svaru.

→ Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Kopšana un tehniskā apkope

Jūs varat vienoties ar savu tirgotāju par regulāru tehnisko inspekciju veikšanu vai noslēgt tehniskās apkopes līgumu. Lūdzu konsultējieties par šo jautājumu.

⚠️BĪSTAMI

Savainošanās risks aparāta nejaušas ie- slēgšanās rezultātā. Pirms veikt darbus pie aparāta, izņemiet aizdedzes sveces kon- taktdakšu un atvienojiet akumulatoru.

Apdegumu gūšanas risks! Nepieskarieties karstiem trokšņu slāpētājiem, cilindriem vai dzesētājribām.

Apkopes intervāli

Reizi dienā

→ Pārbaudīt, vai augstspiediena šļūtenei nav bojājumu (uzsprāgšanas briesmas). Nekavējoties nomainīt bojātu augstspiediena šļūteni.

Ik nedēļu

→ Pārbaudiet eļļas līmeni augstspiediena sūknī.

IEVÉRÍBAI

Bojājumu risks! Ja ella ir bālgana, nekavē-joties informējiet Kärcher klientu servisu.

Reizi mēnesī

→ Iztīriet ūdens pieslēguma sietu.
→ Iztīrīt ūdens trūkuma drošinātāja sietu.
→ Iztīriet tīrīšanas līdzekļa sūkšanas šlū- tenes filtru.

Ik pēc 500 darba stundām, vismaz reizi gadā

→ Atkałkojiet aparātu.
→ Aparāta apkopi uzticiet klientu servisam.

Apkopes darbi

→ Sagatavojiet trauku apm. 1 litram ellas.
→ Izskrūvēt ellas nolaišanas skrūvi.
→ Nolaist eļļu savākšanas tvertnē.

Izmantoto ellu utilizējiet vai nododiet pilnvarotā savākšanas punktā.

→ leskrūvējiet ellas izlaides skrūvi.
→ Lēni iepildiet svaigu ellu līdz ellas tvertnes atzīmei "MAX".

Norāde: Gaisa pūslīšiem jāpazūd.

Ellas veidu un daudzumu skatīt sadaļā "Tehniskie dati".

Motors

Veiciet motora apkopes darbus atbilstoši motora ražotāja lietošanas instrukcijā dotajām norādēm.

Aparāta atkaļkošana

Ja cauruļvados ir nogulsnes, pieaug plūsmas pretestība tā, ka klūst lielāka motora slodze.

⚠️BĪSTAMI

Sprādziena risks uzliesmojošu gāzu ietekmē! Atkaļkošanas laikā aizliegts smēķēt. Nodrošiniet labu ventilāciju.

⚠️BĪSTAMI

Risks apdedzināties ar skābi! Lietojiet aiz-sargbrilles un aizsargcimdus.

■ Izpilde:

Atkałkošanai atbilstoši likumu noteikumiem drīkst izmantot tikai kałqakmens škīdinātā-jus ar pārbaudes zīmi.

– RM 100 (pasūt. Nr. 6.287-008) noņem kaļkakmeni un vienkāršus kaļkakmens un mazgāšanas līdzekļu palieku savie-nojumus.

– RM 101 (pasüt. Nr. 6.287-013) nonem nogulsnes, kuras nevar notīrīt ar RM 100.

→ Piepildiet 20 litru tvertni ar 15 l ūdens.
→ Pielejiet litru kałkakmens škīdinātāja.
→ Pieslēdziet ūdens šlūteni tieši pie sūkņa galvas un brīvo galu iekariet tvertnē.
→ Pieslēgto smidzināšanas cauruli bez sprauslas ielieciet tvertnē.
→ ledarbiniet motoru atbilstoši motora ražotāja lietošanas instrukcijai.
→ Atveriet rokas smidzinātājpistoli un neaizveriet to atkalkošanas laikā.
→ lestatiet aparāta slēdzi uz darba temperatūru 40 °C.
→ Laujiet aparātam darboties, līdz ir sa-sniegta darba temperatūra.
→ Izslēdziet aparātu un atstājiet to uz 20 minūtēm. Rokas smidzinātājpistolei jā-paliek atvērtai.
→ Pēc tam izsūknējiet aparātu tukšu.

Norāde: Aizsardzībai pret koroziju un skābju palieku neitralizēšanai mēs pēc tam iesakām no tīrīšanas līdzekļa tvertnes caur aparātu izsūknēt sārmainu šķīdumu (piem., RM 81).

Aizsardzība pret aizsalšanu

IEVÉRÍBAI

Bojājumu risks! Aparātā sasalušais ūdens var sabojāt tā daļas.

– Ziemas laikā uzglabāt ierīci apkurināmā telpā vai attukšot. Ilgāku ekspluatācijas pārtraukumu gadījumā ieteicams izsūknēt caur aparātu antifrīzu.
– Ja ierīci nav iespējams novietot no sala pasargātā telpā, tā jāiekonservē.

■ Izteciniet üdeni:
→ Noskrūvēt no aparāta ūdens apgādes un augstspiediena šlūteni.
→ Noskrūvēt padeves vadu katla grīdā un iztukšot apsildes šlūteni.
→ Darbināt aparātu maks. 1 minūti, līdz sūknis un vadi attukšojas.
■ Izskalojiet aparātu ar antifrīzu:

Norāde: levērojiet antifrīza ražotāja lietošanas norādījumus.

→ Pludina tvertnē iepildīt veikalā iegādāja-mu pretsala līdzekli.
→ leslēgt ierīci (bez degla), līdz tā ir pilnī-bā izskalota.

Līdz ar to tiek panākta noteikt aizsardzība pret koroziju.

Palīdzība darbības traucējumu gadījumā

⚠ BĪSTAMI

Savainošanās risks aparāta nejaušas ie- slēgšanās rezultātā. Pirms veikt darbus pie aparāta, izņemiet aizdedzes sveces kon- taktdakšu un atvienojiet akumulatoru.

Apdegumu gūšanas risks! Nepieskarieties karstiem trokšņu slāpētājiem, cilindriem vai dzesētājribām.

Deg degvielas kontrollampiņa

– Tukša degvielas tvertne
→ Uzpildīt.

Deg škidrā mīkstinātāja kontrollampiņa

– Škidrā mīkstinātāja tvertne ir tukša, tehnisku iemeslu dēl tajā vienmēr paliek atlikums.
→ Uzpildīt.
- Netīri tvertnes elektrodi
→ lztīrīt elektrodus.

Aparāts nestrādā

levērojiet norādījumus motora ražotāja lietošanas instrukcijā!

– Tukša degvielas tvertne

→ Uzpildīt.
– HDS 1000 BE: Netīra/bojāta aizdedzes svece (motoram)
→ Notīrīt vai nomainīt aizdedzes sveci.
– Pēc ilgākas cirkulācijas augstspiediena sūkņa drošības termostats ir izslēdzis aparātu.
→ Laut aparātam atdzist, pēc tam atkal ie-slēgt. Skatīt arī nodalu "Darba pārtrauk-šana".

Aparāts neveido spiedienu

– Pārāk mazs motora apgriezienu skaits
→ Pārbaudīt motora apgriezienu skaitu (skatīt "Tehniskie dati").
– HDS 1000 BE: Netīra/bojāta aizdedzes svece (motoram)
→ Notīrīt vai nomainīt aizdedzes sveci.
– Aizsprostota/izskalota sprausla
→ Iztīriet/nomainiet sprauslu.
– Netīrs ūdens pieslēguma siets
→ Notīrīt sietu.
– Pārāk maza ūdens padeve
→ Pārbaudīt ūdens padevi (skatīt "Tehnie-skie dati").
– Neblīvi vai aizsprostoti sūkņa pievadi
→ Pārbaudiet visus sūkņa pievadus.
– Gaiss sistēmā

Atgaisot sūkni:

→ Tīrīšanas līdzekļa dozēšanas vārstu noregulēt uz "0".
→ Attaisiet ūdens padeves krānu.
→ ledarbiniet motoru atbilstoši motora ražotāja lietošanas instrukcijai.

→ Aparāta atgaisošanai noskrūvēt sprauslu un ľaut tam darboties tik ilgi, līdz ūdens izplūst bez gaisa burbulī-šiem.
→ Izslēdziet aparātu un uzskrūvējiet atpakaļ sprauslu.

Augstspiediena sūknis nav hermētisks

– Nehermētisks sūknis

Norāde: Pieļaujami ir 3 pilieni minūtē.

→ Ja ierīce ir stipri neblīva, informēt klientu servisu.

– Neblīvi sūkņa pievadi
→ Pārbaudiet visus sūkņa pievadus.
– Gaiss sistēmā

Atgaisot sūkni:

→ Tīrīšanas līdzekļa dozēšanas vārstu noregulēt uz "0".
→ Attaisiet ūdens padeves krānu.
→ ledarbiniet motoru atbilstoši motora ražotāja lietošanas instrukcijai.
→ Aparāta atgaisošanai noskrūvēt sprauslu un ľaut tam darboties tik ilgi, līdz ūdens izplūst bez gaisa burbulī-šiem.
→ Izslēdziet aparātu un uzskrūvējiet atpakaļ sprauslu.

lerīce nesūknē tīrīšanas līdzekli

– Neblīva vai aizsprostota tīrīšanas lī-dzekla sūkšanas šlūtene ar filtru
→ Pārbaudiet/iztīriet tīrīšanas līdzekļa sūkšanas šlūteni ar filtru.
– Salipis pretvārsts tīrīšanas līdzekļa šlū- tenes pieslēgumā
→ Iztīrīt/nomainīt pretvārstu tīrīšanas lī-dzekļa šlūtenes pieslēgumā.
– Noslēgts vai neblīvs/aizsprostots tīrīšanas līdzekļa dozēšanas vārsts
→ Atveriet vai pārbaudiet/iztīriet tīrīšanas līdzekļa dozēšanas vārstu.

Pārplūdes vārsts nepārtraukti atveras/aizveras, kad ir atvērta rokas smidzināšanas pistole

– Aizsprostojusies sprausla
→ lztīriet sprauslu.
– Aizkałkojies aparāts
→ Atkałkojiet aparātu.
– Netīrs sietfiltrs ūdens trūkuma drošinā-tājā
→ Notīrīt sietu.
– Bojāts pārplūdes vārsts
→ Nomainīt pārplūdes vārstu (Klientu dienests).

Deglis neaizdegas

– Tukša degvielas tvertne

→ Uzpildīt.
– Nepietiekams ūdens daudzums
→ Pārbaudīt ūdens pieslēgumu, pārbaudīt pievadu.
→ Iztīrīt ūdens trūkuma drošinātāja sietu.

– Netīrs degvielas filtrs
→ Nomainīt degvielas filtru.
– Nav aizdedzes dzirksteles.
→ Ja caur skatlodziņu darbinot nav redzama dzirkstele, informēt klientu servisu.

Darbinot ar karsto üdeni, netiek saniegta iestatītā temperatūra

– Pārāk augsts darba spiediens/sūknēšanas daudzums
→ Ar rokas smidzināšanas pistoli samazināt darba spiedienu/plūsmas daudzumu.
– Nokvēpusi apsildes šlūtene
→ Informēt klientu servisu.

Klientu apkalpošanas dienests

Ja darbības traucējumu nav iespējams novērst, ierīce ir jānodod pārbaudei klientu apkalpošanas centrā.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termina ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlâs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Padomi: 1.811-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2000/14/EK

2014/30/ES

Piemērotās harmonizētās normas:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-79

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skañas intensitates līmenis dB(A)

HDS 1000 BE

Izmērītais: 106

Garantētais: 108

HDS 1000 DE

Izmērītais: 105

Garantētais: 107

5.957-090

5.957-091

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

		HDS 1000 BE H	HDS 1000 DE
Aizsardzība -- IPX5 IPX5
Motors
Tips -- Honda GX 390,		1-cilindra, 4-taktu	Yanmar L 100 N, 1-ci-lindra, 4-taktu
Nominālā jauda pie 3600 1/min kW (ZS) 9,6 (13) 7,4 (10)
Specifiskais patēriņš g/kWh 313 250
Darba apgriezienu skaits 1/min 3200-3400 3200-3400
Degvielas tvertne l 6,5 5,5
Degviela	-- Benzīns,	bez-svina *	Dīzeļdegviela
* Aparāts ir piemērots degvielai E10
Ūdensapgādes pieslēgums
Pievadāmā ūdens temperatūra (maks.)	°C	30 30
Pievadāmā ūdens daudzums (min.)	l/h (l/min.)	1000 (16,7)	1000 (16,7)
Pievadāmā ūdens spiediens (maks.)	MPa (bar)	0,6 (6)	0,6 (6)
Padeves šļūtene	Pasūt. Nr.	4.440-207.0	4.440-207.0
Padeves šļūtenes garums	m	7,5	7,5
Pievadāmās ūdens šļūtenes diametrs (min.)	Collas	3/4	3/4
Sūkšanas augstums no atklātās tvertnes (20°C)	m	1	1
Tehniskie dati attiecībā uz jaudu
Ūdens sūknēšanas daudzums	l/h (l/min.)	450-900 (7,5-15)	450-900 (7,5-15)
Ūdens darba spiediens (ar standarta spraus-lu)	MPa (bar)	4-21 (40-210)	4-20 (40-200)
Standarta sprauslas lielums	-- 047 050
Maks. darba spiediens (drošības vārsts)	MPa (bar)	23 (230)	23 (230)
Karstā ūdens maks. darba temperatūra	°C	98 98
Tīrīšanas līdzekļa sūknēšana	l/h (l/min.)	0-40 (0-0,7)	0-40 (0-0,7)
Degļa jauda	kW	59 59
Maksimālais šķidrā kurināmā patēriņš	kg/h	5,6	5,6
Rokas smidzinātājpistoles atsitiena spēks (maks.)	N	51	51
Saskaņā ar EN 60335-2-79 aprēķinātās vērtības
Trokšņu emisija
Skaņas spiediena līmenis LpA	dB(A)	91 91
Nenoteiktība KpA	dB(A)	3	2
Skaņas jaudas līmenis LWA + nenoteiktība KWAA	dB(A)	108 107
Plaukstas-rokas vibrācijas lielums
Rokas smidzinātājpistole m/s	2	<2,5	<2,5
		HDS 1000 BE	HDS 1000 DE
Strūklas padeves caurule m/s	2	<2,5 <2,5
Nenoteiktība K m/s	2	1	1
Izejmateriāli
Degviela -- šķidrais kurinā-		mais EL vai dī-zeļdegviela	šķidrais kurinā-mais EL vai dī-zeļdegviela
Eļļas daudzums - sūknis l 0,35 0,35
Eļļas marka - sūknis Motoreļļa	15W40	Pasūt. Nr.6.288-050.0	Pasūt. Nr.6.288-050.0
Izmēri un svars
Garums x platums x augstums mm 1100 x 750 x		785	1100 x 750 x785
Tipiskā darba masa kg 175,2 197,0
Degvielas tvertne l 34 34
