GEBRUIKSAANWIJZING HDS 1000 De Kärcher

65IT– 1 Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar. – Voor de eerste inbedrijfstelling veilig- heidsinstructies nr. 5.951-949.0 in elk geval lezen! – Bij transportschade onmiddellijk de handelaar op de hoogte brengen. – De inhoud van de verpakking controle- ren bij het uitpakken. Aanwijzingen betreffende de inhouds- stoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH GEVAAR Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke li- chaamsverwondingen leidt. 몇 WAARSCHUWING Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke li- chaamsverwondingen kan leiden. 몇 VOORZICHTIG Verwijzing naar een mogelijk gevaarlijke si- tuatie die tot lichte verwondingen kan lei- den. LET OP Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden. Inhoudsopgave Zorg voor het milieu . . . . . . . . NL 1 Gevarenniveaus . . . . . . . . . . . NL 1 Apparaat-elementen . . . . . . . . NL 2 Symbolen op het toestel . . . . . NL 2 Reglementair gebruik . . . . . . . NL 2 Veiligheidsinstructies. . . . . . . . NL 3 Veiligheidsinrichtingen . . . . . . NL 4 Inbedrijfstelling . . . . . . . . . . . . NL 4 Bediening . . . . . . . . . . . . . . . . NL 7 Opslag. . . . . . . . . . . . . . . . . . . NL 9 Vervoer . . . . . . . . . . . . . . . . . . NL 9 Onderhoud . . . . . . . . . . . . . . . NL 9 Hulp bij storingen . . . . . . . . . . NL 11 Garantie . . . . . . . . . . . . . . . . . NL 12 Toebehoren en reserveonderde- len . . . . . . . . . . . . . . . . . . . . . . NL 12 EU-conformiteitsverklaring . . . NL 13 Technische gegevens . . . . . . . NL 14 Zorg voor het milieu Het verpakkingsmateriaal is her- bruikbaar. Deponeer het verpak- kingsmateriaal niet bij het huis- houdelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden appara- ten bevatten waardevolle mate- rialen die geschikt zijn voor her- gebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stof- fen mogen niet in het milieu be- landen. Verwijder overbodig ge- worden apparatuur daarom via geschikte inzamelpunten. Gelieve de batterij of de acuu op een milieuvriendelijke manier te verwijderen. Batterijen en accu's bevatten stoffen die niet in het milieu mogen terechtkomen. Gebruik daarom de geëigende inzamelsystemen om u ervan te ontdoen. Gelieve motorolie, stookolie, diesel en benzine niet in het milieu te laten terecht- komen. Gelieve de bodem te beschermen en oude olie op milieuvriendelijke manier te verwijderen. Gevarenniveaus

66 NL– 2 Afbeelding 1+2 1 Handstartinrichting 2 Elektrische startinrichting 3 Brandstoftank 4 Manometer 5Accu 6 Hogedruksproeier 7 Straalbuis EASY!Lock 8 Handspuitpistool EASY!Force 9 Hogedrukslang EASY!Lock 10 Hogedrukaansluiting EASY!Lock 11 Brandstofreservoir 12 Wateraansluiting met zeef 13 Druk-/volumeregeling 14 Druktank 15 Brandstofpomp met brandstoffilter 16 Branderblazer 17 Elektrische kast 18 Oliekijkglas 19 Veiligheidsventiel 20 Branderdeksel 21 Doorloopgeiser 22 Bougiestekker 23 Kijkglas brander 24 Sproeikopstok 25 Vlotterhouder 26 Onthardingsmiddel-reservoir 27 Magneetventiel 28 Watertekortbeveiliging 29 Zeef in watertekort-beveiliging 30 Drukschakelaar 31 Oliereservoir 32 Hogedrukpomp 33 Typeplaatje 34 Olieaflaatschroef (motor) 35 Oliepeilstok (motor) 36 Reinigingsmiddel-zuigslang met filter 37 Olieaflaatschroef (pomp) 38 Veiligheidshendel 39 Hendel 40 Veiligheidspal van het handspuitpistool Afbeelding 3 1 Apparaatschakelaar 2 Controlelampje brandstof 3 Controlelampje vloeibare ontharder 4 Reinigingsmiddel-doseerapparaat 5 Sleutelschakelaar elektrische startin- richting 6 Controlelampje „Ontsteking in“ Hogedrukstralen kunnen ge- vaarlijk zijn wanneer ondeskun- digen het apparaat bedienen. U mag de straal mag niet richten op personen, dieren, onder stroom staande voorwerpen of de hogedrukreiniger zelf. Tip: Geldt alleen voor Duitsland: Het appa- raat is alleen bestemd voor de mobiele (niet-stationaire) werking. – Het apparaat wordt speciaal gebruikt op plaatsen waar geen elektrische aanslui- ting beschikbaar is en met heet water moet worden gewerkt. – Reinigen van: machines, voertuigen, bouwwerken, werktuigen, gevels, ter- rassen, tuingereedschap, enz. GEVAAR Verwondingsgevaar! Bij het gebruik aan tankstations of andere gevaarlijke zones overeenkomstige veiligheidsvoorschriften in acht nemen. Apparaat-elementen Bedieningsveld Symbolen op het toestel Vergiftigingsgevaar! Adem uit- laatgassen niet in. Verbrandingsgevaar door hete oppervlakken! Reglementair gebruik 67NL– 3 Eisen aan de waterkwaliteit: LET OP Als hogedrukmedium mag uitsluitend schoon water worden gebruikt. Verontreini- gingen geven aanleiding tot vroegtijdige slijtage of afzettingen in het apparaat en de toebehoren. Als gerecycleerd water wordt gebruikt, mo- gen de volgende grenswaarden niet over- schreden worden. GEVAAR – Hogedrukreinigers niet gebruiken als brandstof werd gemorst, het apparaat naar een andere plaats brengen en vonkvorming vermijden. – Brandstof niet bewaren, morsen of ge- bruiken in de buurt van open vuur of toestellen zoals ovens, verwarmingske- tels, waterverwarmers, enz. die een ontstekingsvlam hebben of vonken kun- nen vormen. – Licht ontvlambare voorwerpen en mate- rialen uit de buurt van de geluiddemper houden (min. 2 m). – Motor niet zonder geluiddemper gebrui- ken en deze regelmatig controleren, rei- nigen en indien nodig vernieuwen. – Motor niet op bos-, struik- en grasrijk terrein gebruiken zonder dat de uitlaat uitgerust is met een vonkenvanger. – Behalve bij instelwerkzaamheden de motor niet laten draaien met een weg- genomen luchtfilter of zonder afdekking boven de luchttoevoer. – Geen verstellingen uitvoeren aan regel- veren, regelstangen of andere onderde- len die een verhoging van het motortoe- rental kunnen teweegbrengen. – Verbrandingsgevaar! Hete geluiddem- pers, cilinders of koelribben niet aanra- ken. – Handen en voeten nooit in de buurt van bewegende of circulerende onderdelen brengen. – Vergiftiginsgevaar! Apparaat mag niet in gesloten ruimten gebruikt worden. – Overeenkomstige nationale voorschrif- ten van de wetgever voor stralers van vloeistoffen in acht nemen. – Overeenkomstige nationale voorschriften van de wetgever inzake ongevallenpre- ventie in acht nemen. Stralers van vloei- stoffen moeten regelmatig gecontroleerd worden en het resultaat van de controle moet schriftelijk vastgelegd worden. – De verwarmingseenheid van het appa- raat is een stookinrichting. Stookinrich- tingen moeten regelmatig gecontro- leerd worden volgens de nationale voorschriften van de wetgever. – U mag geen veranderingen aan het ap- paraat / de toebehoren aanbrengen. Gelieve mineraaloliehoudend afvalwater niet in de grond, waterlopen of rioleringen laten terechtkomen. Gelieve de motorreini- ging en bodemreiniging daarom alleen op geschikte plaatsen met olieafscheider uit te voeren. pH-waarde 6,5...9,5 elektrische geleidbaarheid * Geleidbaar- heid vers water +1200 µS/cm afzetbare stoffen ** < 0,5 mg/l uitfilterbare stoffen *** < 50 mg/l Koolwaterstoffen < 20 mg/l Chloride < 300 mg/l Sulfaat < 240 mg/l Calcium < 200 mg/l Totale hardheid < 28 °dH < 50 °TH < 500 ppm (mg CaCO

/l) IJzer < 0,5 mg/l Mangaan < 0,05 mg/l Koper < 2 mg/l Actieve chloor < 0,3 mg/l vrij van kwalijke geurtjes

• Maximum in totaal 2000 µS/cm ** Testvolume 1 l, afzettijd 30 min *** geen abrasieve stoffen Veiligheidsinstructies Algemene veiligheidsinstructies 68 NL– 4 GEVAAR Verwondingsgevaar! – Alleen originele hogedrukslangen ge- bruiken. – De hogedrukslang en de spuitinstallatie moeten geschikt zijn voor de maximale bedrijfsoverdruk die vermeld staat in de technische gegevens. – Contact met chemicaliën vermijden. – Hogedrukslang dagelijks controleren. Geknikte slangen niet meer gebruiken. Indien de buitenste draadlaag zichtbaar is, mag de hogedrukslang niet langer gebruikt worden. – Hogedrukslang met beschadigde schroefdraad niet meer gebruiken. – Hogedrukslang zodanig leggen dat men er niet kan over rijden. – Slangen waarover werd gereden, die geknikt zijn of gebotst hebben niet meer gebruiken ook al is er geen beschadi- ging zichtbaar. – Hogedrukslang zodanig opbergen dat geen mechanische belasting optreedt. Veiligheidsinrichtingen dienen voor de be- scherming van de gebruiker en mogen niet buiten werking gezet of in hun functie om- zeild worden. De watertekortbeveiliging voorkomt dat de brander bij een tekort aan water oververhit raakt. Alleen bij voldoende watertoevoer gaat de brander aan. – Indien het handspuitpistool gesloten is, gaat de overstroomklep open en leidt de hogedrukpomp het water naar de pompzuigzijde terug. Daardoor wordt de overschrijding van de toegelaten werkdruk verhinderd. – De overstroomklep is in de fabriek inge- steld en verzegeld. Instelling uitsluitend door de klantendienst. – De veiligheidsklep gaat open als de overstroomklep defect is. – De veiligheidsklep is in de fabriek inge- steld en verzegeld. Instelling uitsluitend door de klantendienst. De drukschakelaar schakelt de brander uit als de minimale werkdruk onderschreden wordt en schakelt hem weer in als de mini- male werkdruk overschreden wordt. De veiligheidspal aan het handspuitpistool verhindert onbedoeld inschakelen van het apparaat.

WAARSCHUWING Gevaar voor letsel! Apparaat, toebehoren, toevoerleidingen en aansluitingen moeten in een perfecte toestand zijn. Als dat niet het ge- val is, mag het apparaat niet gebruikt worden.

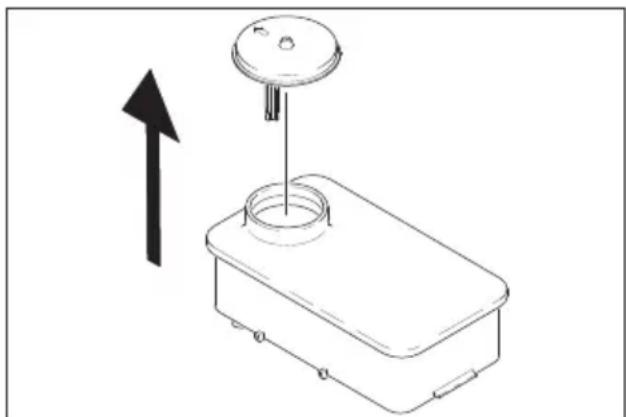

Breng voor de eerste inbedrijfstelling bei- de straalbuishouders aan (zie afbeelding A aan het begin van de handleiding). LET OP Beschadigingsgevaar! Neem in geval van melkachtige olie onmiddellijk contact op met de Kärcher-klantenservice. Oliepeil van de hogedrukpomp aan het oliekijkglas controleren. Apparaat niet in bedrijf nemen, als het olie- peil gedaald is onder „MIN“. Indien nodig olie navullen (zie Techni- sche gegevens). Hoofdstuk „Veiligheidsinstructies“ in acht nemen! Voor de inbedrijfstelling de gebruiks- aanwijzingg van de motorfabrikant le- Hogedrukslang Veiligheidsinrichtingen Watertekortbeveiliging Overstroomklep Veiligheidsklep Drukschakelaar Veiligheidspal Inbedrijfstelling Straalbuishouders aanbrengen Oliepeil van de hogedrukpomp controleren Motor 69NL– 5 zen en in het bijzonder de veiligheidsin- structies in acht nemen. Luchtfilter controleren. Oliepeil van de motor controleren. Apparaat niet in bedrijf nemen, als het olie- peil gedaald is onder „MIN“. Indien nodig olie navullen. Brandstofreservoir met loodvrije benzi- ne vullen. Geen tweetaktmengsel gebruiken. Brandstoftank vullen met dieselbrand- stof. GEVAAR Gevaar voor explosie! Uitsluitend diesel of lichte stookolie vullen. Ongeschikte brand- stoffen, bv. benzine, mogen niet gebruikt worden. LET OP Beschadigingsgevaar van de brandstof- pomp door droogloop. Brandstofreservoir ook bij de werking met koud water vullen tot het controlelampje van de brandstof dooft. Brandstof bijvullen. Tankdop sluiten. Overgelopen brandstof wegvegen. Tip: Een proefpak vloeistofontharder is bij de levering inbegrepen. Reservoir bijvullen met Kärcher-onthar- dingsvloeistof RM 110 (2.780-001). – De vloeibare ontharder verhindert de verkalking van de verwarmingsspiraal bij de werking met kalkhoudend leiding- water. Het product druppelgewijs in de toevoerleiding van het waterreservoir gedoseerd. – De dosering is in de fabriek ingesteld op een gemiddelde waterhardheid. GEVAAR Gevaarlijke elektrische spanning! De instel- ling mag enkel gebeuren door een elektri- cien. Plaatselijke waterhardheid vaststellen: – via het plaatselijke waterleidingbedrijf, – met een testapparaat voor de water- hardheid (bestelnr. 6.768-004). Elektrische kast openen. Draaipotentiometer (a) instellen op de waterhardheid. De juiste instelling vindt u in de tabel. Bijvoorbeeld: Stel voor een waterhardheid van 15 °dH scalawaarde 7 op de draaipotentiometer in. HDS 1000 BE: HDS 1000 DE: Brandstof navullen Vloeibare ontharder bijvullen Dosering onthardingsvloeistof instellen Waterhardheid (°dH) Schaal op de draai- potentiometer

30 5,5 70 NL– 6 Let bij de omgang met accu's absoluut op de volgende waarschuwingstip: GEVAAR Ontploffingsgevaar! Geen werktuigen of dergelijk materiaal op de accu, d.w.z. op eindpool en batterijcelverbinder leggen. GEVAAR Verwondingsgevaar! Wonden nooit met lood in contact brengen. Na het werken aan accu's altijd de handen schoonmaken. GEVAAR Verwondingsgevaar! Veiligheidsvoorschrif- ten bij het omgaan met accu's in acht ne- men. Gebruiksaanwijzing van de fabrikant van het laadtoestel in acht nemen. Accu afklemmen. Pluspool-leiding van het laadtoestel met de pluspoolaansluiting van de accu verbinden. Minpool-leiding van het laadtoestel met de minpoolaansluiting van de accu ver- binden. Stekker in het stopcontact steken en laadtoestel inschakelen. Accu met de kleinst mogelijke laad- stroom laden. LET OP Bij met zuur gevulde accu's regelmatig het vloeistofpeil controleren. Alle celsluitingen uitdraaien. Bij te lage vloeistofstand cellen met ge- destilleerd water tot aan de markering bijvullen. Accu laden. Celsluitingen inschroeven. Opmerking: Het EASY!Lock-systeem ver- bindt componenten door een snelschroef- verbinding met slechts één omdraaiing snel en veilig. Afbeelding 4 Straalbuis met handspuitpistool verbin- den en handvast aandraaien (EASY!Lock). Accu Veiligheidsvoorschriften batterij Instructies op de batterij en in de gebruiksaanwijzing in acht nemen! Veiligheidsbril dragen! Kinderen uit de buurt houden van zuren en accu's! Explosiegevaar! Vuur, vonken, open licht en ro- ken verboden! Gevaar van brandwonden! Eerste hulp! Waarschuwingstekst! Verwijdering! Accu niet in vuilnisbak gooien! Accu laden Vloeistofpeil van de accu controleren en bijstellen Handspuitpistool, straalbuis, sproeier en hogedrukslang monteren 71NL– 7 Hogedruksproeier op de straalbuis ste- ken. Wartelmoer monteren en handvast aandraaien (EASY!Lock). Hogedrukslang met handspuitpistool en hogedrukaansluiting van het appa- raat verbinden en handvast aandraaien (EASY!Lock). Aansluitwaarden zie Technische gegevens. Toevoerslang (minimumlengte 7,5 m, minimumdiameter 3/4'') aan de water- aansluiting van het apparaat en aan de watertoevoer (bijvoorbeeld waterkraan) aansluiten. Instructie: De toevoerslang behoort niet tot het leveringspakket. – Deze hogedrukreiniger is met overeen- komstige toebehoren geschikt voor het aanzuigen van oppervlaktewater bij- voorbeeld uit regentonnen of vijvers. – Aanzuighoogte max. 1 m. GEVAAR Verwondings- en beschadigingsgevaar! Zuig nooit water uit een drinkwaterreser- voir. Zuig nooit oplosmiddelhoudende vloeistoffen zoals verfverdunners, benzine, olie of ongefilterd water op. De afdichtingen in het apparaat zijn niet oplosmiddelbe- stendig. De spuitnevel van oplosmiddelen is zeer licht ontvlambaar, explosief en giftig. Zuigslang (diameter minimum 3/4“) met filter (toebehoren) aansluiten aan de wateraansluiting. Reinigingsmiddel-doseerapparaat op „0“ stellen. GEVAAR Gevaar voor explosie! Geen brandbare vloeistoffen sproeien. GEVAAR Verwondingsgevaar! Gebruik het apparaat nooit zonder gemonteerde straalpijp. Con- troleer de straalpijp voor elk gebruik op ste- vigheid. De schroefverbinding van de straal- pijp moet handvast aangespannen zijn. GEVAAR Gevaar voor letsel! Bij het werken hand- spuitpistool en straalbuis met beide handen vasthouden. GEVAAR Gevaar voor letsel! De hendel en de veilig- heidshendel mogen tijdens de werking niet vastgeklemd worden. GEVAAR Gevaar voor letsel! Bij defecte veiligheids- hendel klantenservice consulteren. LET OP Beschadigingsgevaar van de brandstof- pomp door droogloop. Brandstofreservoir ook bij de werking met koud water vullen tot het controlelampje van de brandstof dooft. Handspuitpistool openen: Veiligheids- hendel en hendel bedienen. Handspuitpistool sluiten: Veiligheids- hendel en hendel loslaten. GEVAAR Gevaar voor letsel! Schakel het apparaat uit voor een vervanging van de sproeiers en bedien het handspuitpistool tot het ap- paraat drukloos is. Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schui- ven. Sproeier vervangen. Druk/temperatuur en reinigingsmiddel- concentratie instellen volgens het te rei- nigen oppervlak. Instructie: Hogedrukstaal altijd eerst van grotere afstand op het te reinigen object richten, om schade door te hoge druk te vermijden. De spuithoek is beslissend voor de werking van de hogedrukstraal. In normale gevallen wordt gewerkt met een 25°-vlakstraal- sproeier (in het leveringspakket). Wateraansluiting Water uit reservoir zuigen Bediening Handspuitpistool openen/sluiten Sproeier vervangen Reinigen Werken met de hogedruksproeier 72 NL– 8 Aanbevolen sproeiers zijn als toebeho- ren leverbaar – Voor hardnekkig vuil 0°-gebonden straalsproeier – Voor gevoelige oppervlakken en lichte verontreinigingen 40°-vlakstraalsproeier – Voor dikke lagen, hardnekkig vuil Vuilfrees – Sproeier met verstelbare spuithoek, voor de aanpassing aan verschillende reinigingstaken Hoek-Vario-sproeier – Vuil losmaken: reinigingsmiddel zuinig verdelen en 1...5 minuten laten inwerken, maar niet laten drogen. – Vuil verwijderen: losgekomen vuil met hogedrukstraal af- spoelen. Watertoevoer openen. Hoofdschakelaar op werking met koud/ heet water stellen. Motor overeenkomstig de gebruiksaan- wijzing van de motorfabrikant starten. Handspuitpistool ontgrendelen, daar- voor de vergrendelingspal naar achte- ren schuiven. Handspuitpistool openen. Hoofdschakelaar op "Brander uit" zet- ten. GEVAAR Verbrandingsgevaar! Hoofdschakelaar instellen op de ge- wenste arbeidstemperatuur (max. 98 °C). De brander wordt ingeschakeld. Werkdruk en volume door draaien van de druk-/volumeregeling aan het hand- spuitpistool instellen (+/-). GEVAAR Gevaar voor letsel! Let er bij het instellen van de druk-/hoeveelheidsregeling op dat de schroefverbinding van de straalbuis niet loskomt. LET OP Ongeschikte reinigingsmiddelen kunnen het apparaat en het te reinigen object be- schadigen. – Ter milieubescherming zuinig omsprin- gen met reinigingsmiddelen. – Aanbevolen dosering en instructies bij de reinigingsmiddelen in acht nemen. – Er mogen uitsluitend reinigingsmidde- len gebruikt worden die door de fabri- kant zijn toegelaten. – Kärcher-reinigingsmiddelen garande- ren een storingsvrije werking. Laat u adviseren of vraag onze catalogus of in- formatiebladen van de reinigingsmidde- len aan. Reinigingsmiddel-zuigslang in een re- servoir met reinigingsmiddel hangen. Reinigingsmiddel-doseerapparaat op gewenste concentratie stellen. Handspuitpistool sluiten. Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schui- ven. Opmerking: Als het handspuitpistool wordt gesloten, loopt de motor stationair verder. Daardoor circuleert het water in de pomp en warmt het op. Wanneer de cilinderkop op de pomp de max. toegestane tempera- tuur (80 °C) heeft bereikt, schakelt de vei- ligheidsthermostaat op de cilinderkop de motor uit. Na afkoeling onder 50 °C kan het apparaat weer in bedrijf genomen worden. Bij werking met drukwater uit het leidingwa- ternet kan het afkoelen versneld worden: Handspuitpistool ca. 2–3 minuten ope- nen zodat het doorstromende water de cilinderkop afkoelt. Motor opnieuw starten. Aanbevolen reinigingsmethode Apparaat inschakelen Werken met koud water Werken met heet water Werkdruk en volume instellen Werking met reinigingsmiddel Werking onderbreken 73NL– 9 Reinigingsmiddel-doseerapparaat op „0“ stellen. Apparaat bij geopend handspuitpistool minimum 1 minuut schoonspoelen. GEVAAR Verbrandingsgevaar door heet water! Na de werking met heet water moet het appa- raat ter afkoeling minstens twee minuten met koud water en met geopend pistool ge- bruikt worden. Na de werking met zouthoudend water (zeewater) het apparaat minimum 2–3 mi- nuten met een geopend handspuitspistool met leidingwater schoonspoelen. LET OP Gevaar voor beschadiging! Motor nooit met volle belasting bij een geopend handspuit- pistool uitzetten. Hoofdschakelaar op "Brander uit" zet- ten. Handspuitpistool sluiten. Motor draait op nullasttoerental. Apparaatschakelaar aan de motor op „OFF" stellen en brandstofkraan dicht- draaien. Watertoevoer sluiten. Handspuitpistool bedienen tot het ap- paraat drukvrij is. Handspuitpistool met veiligheidspal be- veiligen tegen onbedoeld openen. Watertoevoerslang van het apparaat losschroeven. 몇 VOORZICHTIG Gevaar voor lichamelijk letsel en beschadi- ging! Let op het gewicht van het apparaat bij opslag. LET OP Hendel tijdens het transport beschermen tegen beschadiging. 몇 VOORZICHTIG Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht. Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen. Met uw handelaar kunt u een regelmatige veiligheidsinspectie afspreken of een on- derhoudscontract afsluiten. Gelieve ons advies te vragen. GEVAAR Verwondingsgevaar door onbedoeld star- ten van het apparaat. Voor werkzaamhe- den aan het apparaat de bougiestekker uit- trekken of de batterij afklemmen. Verbrandingsgevaar! Hete geluiddempers, cilinders of koelribben niet aanraken. Hogedrukslang controleren op bescha- diging (barstgevaar). Beschadigde ho- gedrukslang onmiddellijk vervangen. Oliepeil van de hogedrukpomp contro- leren. LET OP Beschadigingsgevaar! Neem in geval van melkachtige olie onmiddellijk contact op met de Kärcher-klantenservice. Zeef in de wateraansluiting reinigen. Zeef in de watertekortbeveiliging reini- gen. Filter aan de reinigingsmiddel-zuig- slang reinigen. Na werking met reinigingsmiddel Apparaat uitschakelen Opslag Vervoer Onderhoud Onderhoudsintervallen Dagelijks Wekelijks Maandelijks 74 NL– 10 Apparaat ontkalken. Laat het onderhoud van het apparaat uitvoeren door de klantenservice. Olie vervangen: Opvangbak voor ongeveer 1 liter olie klaarstellen. Olieaflaatschroef uitdraaien. Olie in opvangbak aflaten. Olieaflaatschroef indraaien. Nieuwe olie langzaam tot de „MAX“ markering aan het oliereservoir vullen. Instructie: Luchtbellen moeten kunnen ontsnappen. Oliesoort en vulhoeveelheid zie Techni- sche gegevens. Onderhoudswerkzaamheden aan de motor overeenkomstig de gegevens in de ge- bruiksaanwijzing van de motorfabrikant uit- voeren. Bij afzettingen in de buisleidingen stijgt de stromingsweerstand zodat de belasting voor de motor te groot wordt. GEVAAR Explosiegevaar door brandbare gassen! Roken tijdens het ontkalken is verboden. Zorg voor goede ventilatie. GEVAAR Gevaar van inbrandende zuren! Veiligheids- bril en veiligheidshandschoenen dragen. Buis: Voor de verwijdering mogen volgens wette- lijke bepalingen uitsluitend goedgekeurde ketelsteen-oplosmiddelen met keurmerk worden gebruikt. – RM 100 (Best.-Nr. 6.287-008) zorgt dat kalksteen en eenvoudige verbindingen van kalksteen en wasmiddelafzettingen oplossen. – RM 101 (Best.-Nr. 6.287-013) lost af- zettingen op die met RM 100 niet ver- wijderd kunnen worden. Vul een tank van 20 liter met 15 liter wa- ter. Voeg één liter ketelsteen-oplosmiddel toe. Sluit de waterslang direct op de pomp- kop aan en laat het vrije uiteinde in de tank hangen. Steek de aangesloten straalpijp zonder sproeier in de tank. Motor overeenkomstig de gebruiksaan- wijzing van de motorfabrikant starten. Open het handspuitpistool en sluit het tijdens het ontkalken niet. Hoofdschakelaar instellen op arbeids- temperatuur van 40 °C. Apparaat laten draaien tot de arbeids- temperatuur bereikt is. Zet het apparaat uit en laat het 20 minu- ten staan. Het handspuitpistool moet geopend blijven. Pomp het apparaat tenslotte leeg. Tip: Wij raden aan ter bescherming tegen corrosie en voor de neutralisering van de zuurresten aansluitend een alkalische op- lossing (bijv. RM 81) via het reinigingsmid- delreservoir door het apparaat te pompen. LET OP Gevaar voor beschadiging! Bevriezend wa- ter in het apparaat kan onderdelen van het apparaat kapot maken. – Apparaat in de winter in een verwarmde ruimte bewaren of leegmaken. Bij langdu- rige stilstanden is het aanbevolen anti- vriesmiddel door het apparaat te pompen. – Is vorstvrije opslag niet mogelijk, appa- raat stilleggen. Water aftappen: Watertoevoerslang en hogedrukslang losschroeven. Toevoerleiding aan de ketelbodem los- schroeven en verwarmingsspiraal laten leeglopen. Apparaat max. 1 minuuut laten draaien tot de pomp en de leidingen leeg zijn. Alle 500 bedrijfsuren, minstens jaarlijks Onderhoudswerkzaamheden Hogedrukpomp Oude olie op milieuvriendelijke wijze ver- wijderen of bij een geautoriseerde instantie indienen. Motor Apparaat ontkalken Vorstbescherming 75NL– 11 Apparaat met antivriesmiddel door- spoelen: Instructie: Behandelingsvoorschriften van de fabrikant van het antivriesmiddel in acht nemen. Courant antivriesmiddel in het vlotterre- servoir vullen. Apparaat (zonder brander) inschakelen tot het apparaat volledig is doorge- spoeld. Daardoor wordt ook een bepaalde corro- siebescherming bereikt. GEVAAR Verwondingsgevaar door onbedoeld star- ten van het apparaat. Voor werkzaamhe- den aan het apparaat de bougiestekker uit- trekken of de batterij afklemmen. Verbrandingsgevaar! Hete geluiddempers, cilinders of koelribben niet aanraken. – Brandstofreservoir leeg Bijvullen. – Vloeibare ontharder is leeg, om techni- sche redenen blijft altijd een rest in het reservoir achter. Bijvullen. – Elektroden in het reservoir vervuild Elektroden reinigen. Instructies in de gebruiksaanwijzing van de motorfabrikant in acht nemen! – Brandstoftank leeg Bijvullen. – HDS 1000 BE: Bougie (motor) vervuild / defect Bougie reinigen of vervangen. – Veiligheidsthermostaat aan de hoge- drukpomp heeft het toestel na een lan- ge circulatiewerking uitgeschakeld Apparaat laten afkoelen, vervolgens opnieuw inschakelen. Zie daartoe ook hoofdstuk „Werking onderbreken“. – Toerental van de motor te laag Toerental van de motor controleren (zie Technische gegevens). – HDS 1000 BE: Bougie (motor) vervuild / defect Bougie reinigen of vervangen. – Sproeier verstopt/geërodeerd Sproeier reinigen/vervangen. – Zeef in de wateraansluiting vervuild. Zeef reinigen. – Watertoevoerhoeveelheid te laag Watertoevoerhoeveelheid controleren (zie Technische gegevens). – Toevoerleidingen naar de pomp ondicht of verstopt Alle toevoerleidingen naar de pomp controleren. – Lucht in het systeem Pomp ontluchten: Reinigingsmiddel-doseerapparaat op „0“ stellen. Watertoevoer openen. Motor overeenkomstig de gebruiksaan- wijzing van de motorfabrikant starten. Voor de ontluchting van het apparaat de sproeier losschroeven en het appa- raat laten draaien tot het water zonder luchtbellen vrijkomt. Apparaat uitschakelen en sproeier op- nieuw vastschroeven. – Pomp ondicht Instructie: Toegelaten zijn 3 druppels/mi- nuut. Bij sterkere ondichtheid het apparaat door de klantendienst laten controleren. – Toevoerleidingen naar de pomp ondicht Alle toevoerleidingen naar de pomp controleren. – Lucht in het systeem Pomp ontluchten: Reinigingsmiddel-doseerapparaat op „0“ stellen. Watertoevoer openen. Hulp bij storingen Controlelampje brandstof licht op Controlelampje vloeibare ontharder brandt Apparaat draait niet Apparaat bouwt geen druk meer op Hogedrukpomp ondicht Hogedrukpomp klopt 76 NL– 12 Motor overeenkomstig de gebruiksaan- wijzing van de motorfabrikant starten. Voor de ontluchting van het apparaat de sproeier losschroeven en het appa- raat laten draaien tot het water zonder luchtbellen vrijkomt. Apparaat uitschakelen en sproeier op- nieuw vastschroeven. – Reinigingsmiddel-zuigslang met filter ondicht of verstopt Reinigingsmiddel-zuigslang met filter controleren/reinigen. – Terugslagklep in de aansluiting van de reinigingsmiddel-zuigslang vastge- kleefd Terugslagklep in de aansluiting van de reinigingsmiddel-zuigslang reinigen/ vervangen. – Reinigingsmiddel-doseerapparaat is gesloten of ondicht/verstopt Reinigingsmiddel-doseerapparaat ope- nen of controleren/reinigen. – Sproeikop verstopt Sproeikop reinigen. – Kalkaanslag in het apparaat Apparaat ontkalken. – Zeef in watertekortbeveiliging vervuild Zeef reinigen. – Overstroomventiel defect Overstroomventiel vervangen (klanten- dienst). – Brandstofreservoir leeg Bijvullen. – Watertekort Wateraansluiting controleren, toevoer- leidingen controleren. Zeef in de watertekortbeveiliging reini- gen. – Brandstoffilter verontreinigd Brandstoffilter vervangen. – Geen ontstekingsvonk Indien bij de werking door het kijkglas geen ontstekingsvonk zichtbaar is, moet het apparaat door de klanten- dienst gecontroleerd worden. – Werkdruk/volume te hoog Werkdruk/volume aan het handspuitpi- stool verlagen. – Verroete verwarmingsspiraal Apparaat door de klantendienst laten ontroeten. Indien de storing niet kan worden opge- lost, moet het toestel door de klanten- dienst gecontroleerd worden. In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepa- lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kos- ten binnen de garantietermijn, mits een ma- teriaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de ga- rantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerk- plaats en neem uw aankoopbewijs mee. Gebruik alleen origineel toebehoren en ori- ginele reserveonderdelen. Deze garande- ren dat het apparaat veilig en zonder storin- gen functioneert. Informatie over het toebehoren en de re- serveonderdelen vindt u op www.kaercher.com. Apparaat zuigt geen reinigingsmiddel aan Overstroomventiel gaat bij een geopend handspuitpistool steeds open / dicht Brander ontsteekt Ingestelde temperatuur wordt bij de werking met heet water niet bereikt Klantenservice Garantie Toebehoren en reserveonderdelen 77NL– 13 Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fun- damentele veiligheids- en gezondheidsei- sen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. 5.957-090 5.957-091 De ondergetekenden handelen in opdracht en met volmacht van de directie. Documentatieverantwoordelijke: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2018/08/01 EU-conformiteitsverklaring Product: Hogedrukreiniger Type: 1.811-xxx Van toepassing zijnde EU-richtlijnen 2006/42/EG (+2009/127/EG) 2000/14/EG 2014/30/EU Toegepaste geharmoniseerde normen EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335–2–79 Toegepaste conformiteitsbeoordelings- procedure 2000/14/EG: Bijlage V Geluidsvermogensniveau dB(A) HDS 1000 BE Gemeten: 106 Gegarandeerd: 108 HDS 1000 DE Gemeten: 105 Gegarandeerd: 107 Chairman of the Board of Management Director Regulatory Affairs & Certification 78 NL– 14 Technische gegevens

• Apparaat is geschikt voor brandstof E10 Wateraansluiting Toevoertemperatuur (max.) °C 30 30 Toevoerhoeveelheid (min.) l/h (l/min) 1000 (16,7) 1000 (16,7) Toevoerdruk (max.) MPa (bar) 0,6 (6) 0,6 (6) Toevoerslang Best.-nr. 4.440-207.0 4.440-207.0 Toevoerslang-lengte m 7,5 7,5 Toevoerslang-diameter (min.) duim 3/4 3/4 Zuighoogte uit open reservoir (20 °C) m 1 1 Capaciteit Volume water l/h (l/min) 450-900 (7,5- 15) 450-900 (7,5- 15) Werkdruk water (met standaardsproeier) MPa (bar) 4-21 (40-210) 4-20 (40-200) Sproeiergrootte van de standaardsproeier -- 047 050 Max. bedrijfsoverdruk (veiligheidsklep) MPa (bar) 23 (230) 23 (230) Max. werktemperatuur heet water °C 98 98 Aanzuiging reinigingsmiddel l/h (l/min) 0-40 (0-0,7) 0-40 (0-0,7) Brandervermogen kW 59 59 Maximaal verbruik stookolie kg/u 5,6 5,6 Reactiedruk van het handspuitpistool (max.) N 51 51 Bepaalde waarden conform EN 60335-2-79 Geluidsemissie Geluidsdrukniveau L

dB(A) 91 91 Onzekerheid K

<2,5 <2,5 Onzekerheid K m/s

79NL– 15 Bedrijfsstoffen Brandstof -- Stookolie EL of diesel Stookolie EL of diesel Oliehoeveelheid - pomp l 0,35 0,35 Oliesoort - pomp Motorolie 15W40 best.-nr. 6.288-

Maten en gewichten Lengte x breedte x hoogte mm 1100 x 750 x

Typisch bedrijfsgewicht kg 175,2 197,0 Brandstofreservoir l 34 34
