BRUGSANVISNING HDS 1000 De Kärcher

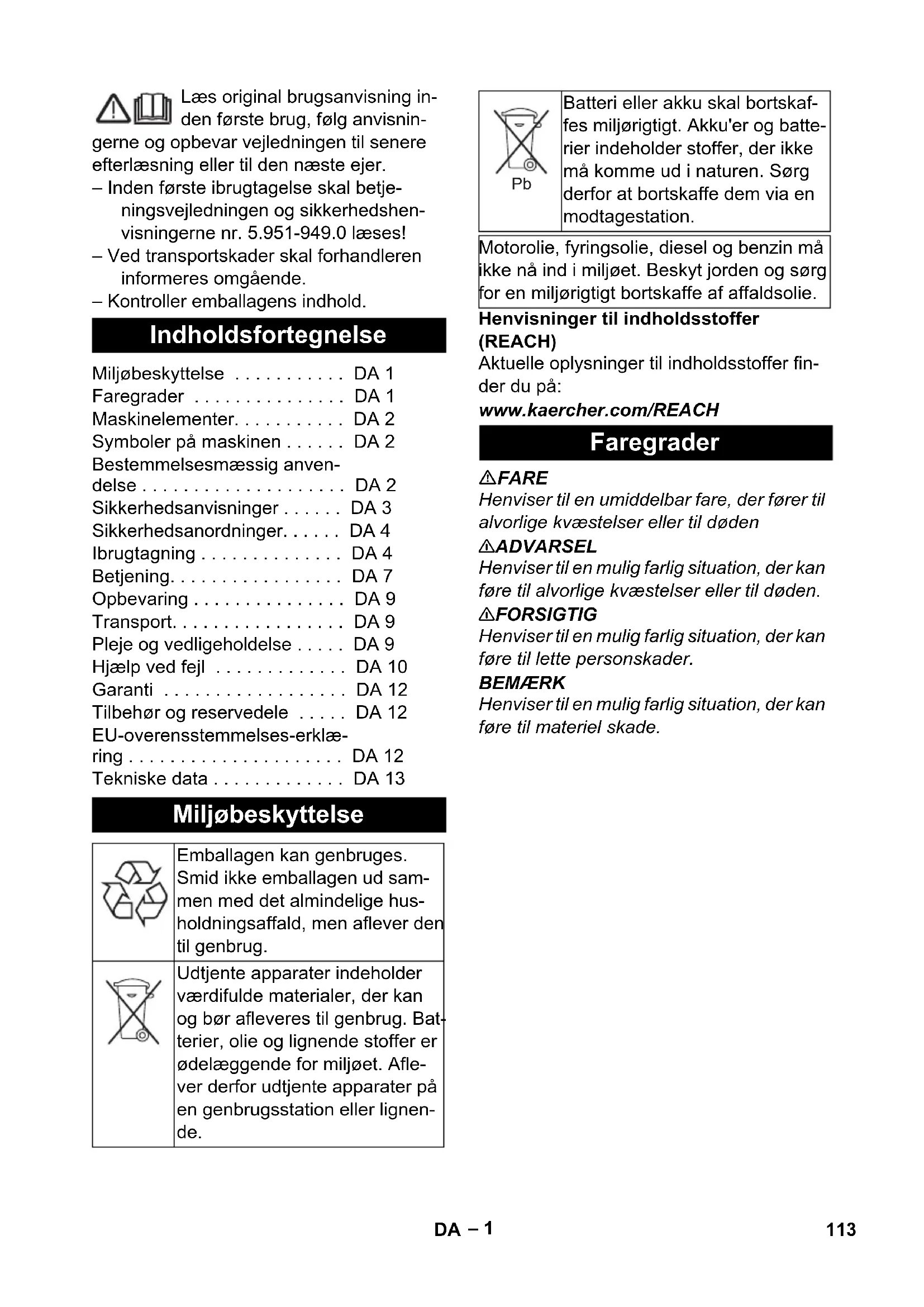

112 PT– 1 Læs original brugsanvisning in- den første brug, følg anvisnin- gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. – Inden første ibrugtagelse skal betje- ningsvejledningen og sikkerhedshen- visningerne nr. 5.951-949.0 læses! – Ved transportskader skal forhandleren informeres omgående. – Kontroller emballagens indhold. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer fin- der du på: www.kaercher.com/REACH FARE Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden 몇 ADVARSEL Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden. 몇 FORSIGTIG Henviser til en mulig farlig situation, der kan føre til lette personskader. BEMÆRK Henviser til en mulig farlig situation, der kan føre til materiel skade. Indholdsfortegnelse Miljøbeskyttelse . . . . . . . . . . . DA 1 Faregrader . . . . . . . . . . . . . . . DA 1 Maskinelementer. . . . . . . . . . . DA 2 Symboler på maskinen . . . . . . DA 2 Bestemmelsesmæssig anven- delse . . . . . . . . . . . . . . . . . . . . DA 2 Sikkerhedsanvisninger . . . . . . DA 3 Sikkerhedsanordninger. . . . . . DA 4 Ibrugtagning . . . . . . . . . . . . . . DA 4 Betjening. . . . . . . . . . . . . . . . . DA 7 Opbevaring . . . . . . . . . . . . . . . DA 9 Transport. . . . . . . . . . . . . . . . . DA 9 Pleje og vedligeholdelse . . . . . DA 9 Hjælp ved fejl . . . . . . . . . . . . . DA 10 Garanti . . . . . . . . . . . . . . . . . . DA 12 Tilbehør og reservedele . . . . . DA 12 EU-overensstemmelses-erklæ- ring . . . . . . . . . . . . . . . . . . . . . DA 12 Tekniske data . . . . . . . . . . . . . DA 13 Miljøbeskyttelse Emballagen kan genbruges. Smid ikke emballagen ud sam- men med det almindelige hus- holdningsaffald, men aflever den til genbrug. Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Bat- terier, olie og lignende stoffer er ødelæggende for miljøet. Afle- ver derfor udtjente apparater på en genbrugsstation eller lignen- de. Batteri eller akku skal bortskaf- fes miljørigtigt. Akku'er og batte- rier indeholder stoffer, der ikke må komme ud i naturen. Sørg derfor at bortskaffe dem via en modtagestation. Motorolie, fyringsolie, diesel og benzin må ikke nå ind i miljøet. Beskyt jorden og sørg for en miljørigtigt bortskaffe af affaldsolie. Faregrader

113DA– 2 Figur 1+2 1 Indretning til håndtænding 2 El-startindretning 3 Benzintank 4 Manometer 5Batteri 6 Højtryksdyse 7 Strålerør EASY!Lock 8 Håndspøjtepistol EASY!Force 9 Højtryksslange EASY!Lock 10 Højtrykstilslutning EASY!Lock 11 Brændstoftank 12 Vandtilslutning med si 13 Tryk-/mængderegulering 14 Trykakkumulator 15 Brændstofpumpe med brændstoffilter 16 Brænderblæser 17 El-kasse 18 Olieglasmontre 19 Sikkerhedsventil 20 Brænderdæksel 21 Gennemstrømningsvandvarmer 22 Tændrørstik 23 Brænder-indikatorglas 24 Dyseholder 25 Svømmerbeholder 26 Beholder til blødgører 27 Magnetventil 28 Tørkøringssikringen 29 Siv i tørkøringssikringen 30 Trykkontakt 31 Olie-påfyldningstank 32 Højtrykspumpe 33 Typeskilt 34 Olie-aftapningsskrue (motor) 35 Oliemålestang (motor) 36 RM-sugeslange med filter 37 Olie-aftapningsskrue (pumpe) 38 Sikringshåndtag 39 Aftrækker 40 Sikringslås til håndsprøjtepistolen Fig. 3 1 Afbryder 2 Kontrollampe brændstof 3 Kontrollampe blødgøringsmiddel 4 Rensemiddel-doseringsventil 5 Nøglekontakt el-startindretning 6 Kontrollampe "Tænding tændt" Højtryksstråler kan være farlige, hvis de ikke anvendes korrekt. Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod højtryks- renseren. Bemærk: Gælder kun for Tyskland: Maski- nen er kun beregnet til mobilt (ikke statio- nær) drift. – Maskinen anvendes specielt de steder, hvor en el-tilslutning ikke står til rådig- hed og der skal arbejdes med varmt vand. – Rensning af: Maskiner, køretøjer, byg- ninger, værktøj, facader, terrasser, ha- veredskaber, etc. FARE Fysisk Risiko! Ved brug på tankstationer el- ler andre risikoområder skal der tages hen- syn til de tilsvarende sikkerhedsregler. Maskinelementer Betjeningsfelt Symboler på maskinen Forgiftningsfare! Røggas må ikke indåndes. Skoldningsfare på grund af var- me anlægskomponenter! Bestemmelsesmæssig anvendelse Sørg venligst for at olieholdigt spildevand ikke når ind i jorden, vandet eller kanalisa- tionen. Motorvask og undervognsvask bør derfor kun gennemføres på velegnede ste- der som har en olieudskiller. 114 DA– 3 Krav til vandets kvalitet: BEMÆRK Der må kun bruges rent vand som højtryks- medium. Tilsmudsninger fører til for tidligt slid eller aflejringer på maskinen og tilbehø- ret. Hvis der anvendes recyclingvand, må føl- gende grænseværdier ikke overskrides. FARE – Brug højtryksrenseren ikke hvis benzin blev spildt. Bring maskinen til et andet sted for at undgå enhver form for gnist- dannelse. – Benzin må ikke opbevares, spildes eller bruges i nærhed af ild eller apparater som ovne, varmekedler, vandvarmer osv., som har en spildes, eller bruges som danner et tændingsblus eller gnist. – Genstande og materialer som er let brændbar skal holdes fjernt fra stød- dæmperen (mindst 2 m). – Motoren må ikke drives uden støddæm- per og støddæmperen skal kontrolleres regelmæssigt, renses og evt. udskiftes. – Motoren må ikke bruges i skove eller arealer der er overgroet med buske el- ler græs uden at udstødningsrøret er forsynet med en gnistfanger. – Med undtagelse af indstillingsarbejder, må motoren ikke køre med fjernet luftfil- ter og uden dæksel over indsugnings- studsen. – Der må ikke gennemføres justeringer på reguleringsfjedre, reguleringsstænger el- ler andre dele som kan forårsage en for- højelse af motorens omdrejningstal. – Forbrændingsfare! Rør ikke ved varme støddæmper, cylinder eller køleribben. – Hold hænder og føder fjern fra dele som bevæger sig eller roterer. – Forgiftningsfare! Maskinen må ikke bru- ges i lukkede rum. – De pågældende nationale love til væ- skestrålere skal overholdes. – De pågældende nationale love til fore- byggelse imod ulykkestilfælde skal over- holdes. Væskestrålere skal kontrolleres regelmæssigt og resultaterne fra kontrol- len skal skiftligt dokumenteres. – Maskinens opvarmningsindretning er et fyringsanlæg. Fyringsanlæg skal kon- trolleres regelmæssigt iht. de pågæl- dende nationale love. – Der må ikke foretages ændringer på maskinen/tilbehøret. FARE Fysisk Risiko! – Der bør kun bruges originale højtryks- slanger. – Højtryksslangen og sprøjteindretningen skal være egnet til den maksimale drift- stryk som angives i de tekniske data. – Undgå kontakt med kemikalier. ph-værdi 6,5...9,5 elektrisk ledningsevne* Ledningsevne ferskvand +1200 µS/cm afskedelige stoffer ** < 0,5 mg/l stoffer som kan filtres ud

• Maks. ialt 2000 µS/cm ** Prøvevolumen 1 l, aflejringstid 30 min *** ingen slibende stoffer Sikkerhedsanvisninger Generelle sikkerhedsanvisninger Højtryksslange 115DA– 4 – Kontroller højtryksslangen dagligt. Knækkede slanger må ikke længere bruges. Hvis det øverste trådlag er synligt, må højtryksslangen ikke længere bruges. – Brug ingen højtryksslanger med beska- diget gevind. – Højtryksslangen lægges således ned, at den ikke kan køres over. – Brug ingen højtryksslange som blev kørt over, knækket eller udsat for stød, selvom skader ikke er synligt. – Opbevar højtryksslangen således, at der ikke kan opstå mekaniske belast- ninger. Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift el- ler ignoreres i deres funktion. Tørkøringssikringen forhindrer at brænde- ren overophedes ved vandmangel. Bræn- deren starter først ved tilstrækkelig tilførsel af vand. – Hvis håndsprøjtepistolen er lukket, åbner overstrømningsventilen sig og højtryks- pumpen leder vandet tilbage til pumpens sugeside. Derved forhindres at den tilla- delige arbejdstryk overskrides. – Af fabrik er overstrømningsventilen ind- stillet og plomberet. Indstilling foretages udelukkende fra kundeservice. – Sikkerhedsventilen åbner sig hvis over- strømningsventilen er defekt. – Af fabrik er sikkerhedsventilen indstillet og plomberet. Indstilling foretages ude- lukkende fra kundeservice. Trykafbryderen afbryder brænderen hvis den minimale arbejdstryk ubderskrides og kobler brænderen ind igen, hvis den over- skrides. Låsetappen på pistolgrebet forhindrer util- sigtet tilkobling af højtryksrenseren. 몇 ADVARSEL Risiko for tilskadekomst! Maskinen, tilbe- hør, tilførselsledninger og tilslutninger skal være i fejlfri tilstand. Hvis apparatet ikke er i en fejlfri tilstand, må det ikke benyttes. Monter begge opbevaringsanordninger til strålerøret, før maskinen tages i brug første gang (se billede A i begyndelsen af vejledningen). BEMÆRK Risiko for beskadigelse! Hvis olien er mæl- keagtig bør du omgående informere Kär- cher kundeservice. Kontroller olien påfyldningsstand på olieglasmontren. Tag maskinen ikke i brug hvis påfyldnings- standen er under „MIN“. Ved behov skal olie påfyldes (se tekni- ske data). Hold øje med afsnit "Sikkerhedshenvis- ninger"! Før ibrugtagningen skal motorprodu- centens betjeningsvejledning læses og der skal især holdes øje med sikker- hedshenvisningerne. Kontroller luftfilteret. Kontroller motorens oliestand. Tag maskinen ikke i brug hvis påfyldnings- standen er under „MIN“. Fyld forsigtigt olie på, såfremt det er nødvendigt.

Tanken skal påfyldes med blyfrit benzin. Brug ingen 2-takt blanding. Sikkerhedsanordninger Tørkøringssikringen Overstrømningsventil Sikkerhedsventil Trykkontakt Låsetap Ibrugtagning Montering af opbevaringsanordning til strålerør Kontroller oliens påfyldningsstand på højtrykspumpens Motor HDS 1000 BE: 116 DA– 5 Påfyld brændstoftanken med diesel- brændstof. FARE Eksplosionsrisiko! Der må kun påfyldes diesel eller let fyringsolie. Der må ikke an- vendes uegnede brændstoffer som f.eks. benzin. BEMÆRK Beskadigelsesfare af brændstofpumpen på grund af tørkørsel. Også ved drift med koldt vand, skal brændstoftanken påfyldes indtil kontrollampen til brændstof slukkes. Påfylde brændstof. tanklåg skal lukkes. Spildt brændstof skal fjernes. Bemærk: En prøve af det flydende blødgø- ringsmiddel kommer med maskinen. Påfyld beholderen med Kärcher-blød- gøringsvæske RM 110 (bestillingsnr. 2.780-001). – Blødgøringsmidlet forhindrer varme- slangens forkalkning ved brug med kalkholdigt postevand. Blødgørings- midlet doseres dråbevis til vandtanken. – Doseringen blev af fabrik indstillet til en mellemstor hårdhedsgrad. FARE Farlig elektrisk spænding! Indstilling må kun udføres af en elektriker. Undersøg den lokale vandhårdhed: – hos det lokale vandforsyningsselskab, – med hårdhedsprøvesæt (bestillingsnr. 6.768-004). Åbn el-kassen Indstil drejepotentiometeret (a) ifølge vandhårdheden. Den rigtige indstilling findes i tabellen. Eksempel: Til en vandhårdhed på 15 °dH, skal der ind- stilles værdi 7 på drejepotentiometeret. HDS 1000 DE: Påfylde brændstof Flydende blødgøringsmiddel fyldes

Indstille doseringen af blødgøringsvæsken Vandhårdhed (°dH) Skala på drejepoten- tiometeret

30 5,5 117DA– 6 Overhold altid nedenstående advarsels- henvisninger ved håndtering af batterier: FARE Eksplosionsrisiko! Læg ikke værktøj eller lignende på batteriet, dvs. på endepoler og cellebroer. FARE Fysisk Risiko! Sår må aldrig komme i berø- ring med bly. Vask altid hænder efter arbej- de med batterierne. FARE Fysisk Risiko! Overhold sikkerhedsbestem- melserne ved omgang med batteriet. Over- hold opladerproducentens brugsvejledning. Afbryd batteriet. Slut ladeaggregatets pluspol-ledning til batteriets pluspoltilslutning. Slut ladeaggregatets minuspol-ledning til batteriets minuspol-tilslutning. Sæt netstikket i og tænd for ladeaggre- gatet. Oplad batteriet med mindst mulig lade- strøm. BEMÆRK Ved syrefyldte batterier skal væskestanden kontrolleres jævnligt. Skru dækslet af alle celler. Hvis væskestanden er for lav, skal cel- lerne fyldes op til mærket med destille- ret vand. Oplad batteriet. Skru dækslerne på cellerne igen. Bemærk: EASY!Lock-systemet forbinder hurtigt og sikkert komponenterne med kun en omdrejning takket være hurtiggevindet. Fig. 4 Forbind strålerøret med håndsprøjtepi- stolen og spænd det fast med hånden (EASY!Lock). Sæt højtryksdysen på strålerøret. Omløbermøtrik monteres og spændes med hånden (EASY!Lock). Batteri Sikkerhedsanvisninger vedrørende batterierne Der skal tages hensyn til anvis- ninerne på batterierne og brugsvejledningerne! Brug øjenværn! Hold børn væk fra syre og bat- terier! Eksplosionsrisiko! Gnister, åben ild og rygning for- budt! Ætsningsfare! Førstehjælp! Advarselsnotat! Bortskaffelse! Smid ikke batterier i affaldstøn- den! Opladning af batteriet Kontrol og korrektion af væskestanden i batteriet Montere håndsprøjtepistolen, strålerøret, dysen og højtryksslangen 118 DA– 7 Forbind højtryksslangen med maski- nens håndsprøjtepistol og spænd den fast med hånden (EASY!Lock). Tilslutningsværdier, se venligst tekniske data. Tilslut tilløbsslangen (min. længde 7,5 m, min. diameter 3/4 ") på maskinens vandtilslutning og på vandtilløbet (f.eks. vandhanen). Bemærk: Tilførselsslangen leveres ikke med. – Denne højtryksrenser er med det rigtige tilbehør egnet til opsugning af overfla- devand, f.eks. fra regntønder eller bas- siner. – Opsugningshøjde maks. 1m. FARE Fare for person- og materialeskader! Du må aldrig indsuge vand fra en drikkevands- beholder. Du må aldrig indsuge væsker, der indeholder løsningsmiddler som lakfor- tynder, benzin, olie eller vand, der ikke er filtret. Maskinens tætninger er ikke opløs- ningsmiddelbestandig. Sprøjtetågen er yderst brandfarlig, eksplosiv og giftig. Tilslut sugeslangen (mindst 3/4“) dia- meter) med filter (tilbehør) til vandtilslut- ningen. SM-doseringsventilen stilles til "0". FARE Eksplosionsrisiko! Brændbare væsker må ikke sprøjtes. FARE Fysisk risiko! Maskinen må aldrig bruges uden monteret strålerør. Kontroller, om strålerøret sidder fast før hver brug. Stråle- rørets forskruning skal være håndspændt. FARE Risiko for tilskadekomst! Under arbejdet skal håndsprøjtepistolen og strålerøret hol- des fast med begge hænder. FARE Risiko for tilskadekomst! Aftrækkeren og sikingshåndtaget må ikke komme i klemme under driften. FARE Risiko for tilskadekomst! Kontakt kundeser- vice, hvis sikringshåndtaget er defekt. BEMÆRK Beskadigelsesfare af brændstofpumpen på grund af tørkørsel. Også ved drift med koldt vand, skal brændstoftanken påfyldes indtil kontrollampen til brændstof slukkes. Åbn håndsprøjtepistolen: Betjen sik- ringshåndtaget og aftrækkeren. Luk håndsprøjtepistolen: Slip sikrings- håndtaget og aftrækkeren. FARE Risiko for tilskadekomst! Sluk maskinen og tryk håndsprøjtepistolen indtil maskinen er fri for tryk inden dysen skiftes. Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad. Udskiftning af dysen. Tryk/temperatur og rensemiddelkon- centrationen indstilles tilsvarende til den overflade du ønsker at rense. Bemærk: For at forhindre skader på grund af en for høj tryk, bør højtryksstrålen altid først rettes imod genstanden fra en langt afstand. Sprøjtevinklen er afgørende for højtryks- strålens effektivitet. I normaltilfældet arbej- des med en 25°-spaltedyse (leveres med). Anbefalede dyser kan leveres som til- behør – Til svære tilsmudsinger 0°-højtryksdyse – Til sensitive overflader og lette til- smudsninger 40°-spaltedyse Vandtilslutning Indsug vand fra beholderen Betjening Åbning/lukning af håndsprøjtepistolen Udskifte dysen Rensning Arbejde med højtryksdysen 119DA– 8 – Til svære tilsmudsninger i tykke lag Snavsfræser – Dyse med indstillelig strålevinkel, kan tilpasses til forskellige renseopgaver Vinkelvariodyse –Løsne smuds: Rensemiddel sprøjtes sparsommeligt på og indvirker 1...5 minutter, men må ikke tørre. – Fjern snavs: Vask det løsnede snavs af med høj- tryksstrålen. Åbn for vandtilløbet. Indstil maskinafbryderen til betjening med koldt/varmt vand. Start motoren svarende til motorprodu- centens betjeningsvejledning. Afsikr håndsprøjtepistolen ved at skub- be låsetappen tilbage. Åbn håndsprøjtepistolen. Sæt hovedafbryderen på "Brænder tændt". FARE Skoldningsrisiko! Afbryderen indstilles til den ønskede ar- bejdstemperatur (max. 98 °C). Brænde- ren tændes. Indstille arbejdstryk og kapacitet ved at dreje tryk-/mængdereguleringen på håndsprøjtepistolen (+/-). FARE Risiko for tilskadekomst! Ved indstilling af tryk-/mængdereguleringen skal der holdes øje med, at strålerørets forskruning ikke løsnes. BEMÆRK Uegnet rensemiddel kan føre til skader på maskinen og på objektet som skal renses. – For at beskytte miljøet bør du være sparsommeligt med rensemidlet. – Følg de anvisninger, der er vedlagt ren- gøringsmidlerne. – Der må kun bruges rensemidler som er godkendt af maskinens producent. – Kärcher-rensemidler garanterer for et uforstyrret arbejde. Søg venligst om råd og bestil vores katalog eller informati- onsblade til rensemidler. Før RM-sugeslangen ned i en beholder med rendemiddel. RM-doseringsventilen stilles til den øn- skede koncentration. Luk håndsprøjtepistolen. Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad. Bemærk: Hvis håndsprøjtepistolen lukkes, kører motoren videre med tomgangsom- drejningstal. Derved cirkulerer vandet inde i pumpen og opvarmes. Hvis cylinderhove- det på pumpen har opnået den maksimal tilladte temperatur (80 °C), afbryder sikker- hedstermostaten på cylinderhovedet moto- ren. Efter nedkølingen under 50 °C kan ma- skinen igen sættes i drift. Ved drift med trykvand ud af vandlednings- nettet kan nedkølingen fremskyndes. Åbn håndsprøjtepistolen i ca. 2-3 minut- ter, så gennemstrømmende vand kan nedkøle cylinderhovedet. Start motoren igen. SM-doseringsventilen stilles til "0". Spol maskinen med åbnet håndsprøjte- pistol for mindst et minut. Anbefalet rensemetode Tænd for maskinen Betjening med koldt vand Betjening med varmt vand Arbejdstryk og kapacitet stilles ind Drift med rengøringsmiddel Afbrydelse af driften Efter brug med rensemiddel 120 DA– 9 FARE Skoldningsrisiko på grund af varmt vand! Efter brug med varmt vand skal maskinen køles af i mindst to minutter med koldt vand og åbnet pistol. Efter drift med saltholdigt vand (havvand) skal maskinen spoles med ferskvand i mindst 2-3 minutter med åbnet håndsprøj- tepistol. BEMÆRK Risiko for beskadigelse! Motoren må aldrig afbrydes under fuld last og med åbnet håndsprøjtepistol. Sæt hovedafbryderen på "Brænder tændt". Luk håndsprøjtepistolen. Motoren reguleres til tomgang. Stil maskinens afbryder ved motoren til „OFF" og sluk for benzinhanen. Luk vandtilførslen. Betjen sprøjtepistolen indtil maskinen er fri for tryk. Håndsprøjtepistolen skal sikres med sikringskærven imod tilfældig åbning. Skru vantilløbsslangen fra maskinen. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. BEMÆRK Beskyt aftrækkeren mod beskadigelser un- der transport. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten. Ved transport i biler skal renseren fast- spændes i.h.t. gældende love. De kan aftale en regelmæssig sikkerheds- inspektion med deres forhandler eller aftale en vedligeholdelseskontrakt. Søg rådgiv- ning. FARE Fare for personskader på grund af en util- sigtet start af maskinen. Før arbejder på maskinen skal tændingsnøglen trækkes ud og batteriet skal frakobles. Forbrændingsfare! Rør ikke ved varme støddæmper, cylinder eller køleribben. Højtryksslangen skal kontrolleres med hensyn til skader (bristefare). Udskift beskadigede højtryksslanger med det samme. Kontroller oliens påfyldningsstand på højtrykspumpen. BEMÆRK Risiko for beskadigelse! Hvis olien er mæl- keagtig bør du omgående informere Kär- cher kundeservice. Rens vandtilslutningens filter. Rens filteret i tørkøringssikringen. Rens filteret på rensemiddelsugeslangen. Afkalke maskinen. Lad kundeservice gennemføre vedlige- holdelsen. Udskift olien. En opsamlingsbeholder til ca. 1 liter olie skal stå til disposition. Skru oliebortledningsskruen ud. Tøm olien i opsamlingsbeholderen. Skru oliebortledningsskruen fast. Nyt olie påfyldes langsomt til „MAX“ markeringen på oliebeholderen. Bemærk: Luftblærer skal være i stand til at undslippe. Olietype påfyldningsmængde se tekni- ske data. Sluk for maskinen Opbevaring Transport Pleje og vedligeholdelse Vedligeholdelsesintervaller Dagligt En gang om ugen En gang om måneden Hver 500. driftstime, mindst en gang om året Vedligeholdelsesarbejder Højtrykspumpe Olieaffald bør bortskaffes miljørigtigt eller bringes til en modtagelsesfacilitet. 121DA– 10 Service på motoren skal gennemføres iføl- ge vejledningen i producentens betjenings- vejledning. Ved aflejringer i rørledningerne stiger gen- nemstrømningsmodstanden og belastnin- gen for motoren bliver for stort. FARE Eksplosionsfare på grund af brændbare gas! Rygning er forbudt ved afkalkningen. Sørg for god ventilation. FARE Ætsningsfare på grund af syre! Brug be- skyttelsesbriller og handsker. Gennemførelse: Efter loven må der kun bruges kedelstenfjer- ner til afkalkning som har et kontrolmærke. – RM 100 (bestillingsnr. 6.287-008) løs- ner kedelsten og enkelte forbindelser af kalksten og vaskemiddelrester. – RM 101 (bestillingsnr. 6.287-013) løs- ner aflejringer som ikke kan løsnes med RM 100. Fyld en 20-liter-beholder med 15 l vand. Tilsæt en liter kedelstenfjerner. Tilslut vandslangen direkte på pumpe- hovedet og hæng det andet endestykke ind i beholderen. Sæt det tilsluttede strålerør uden dyse ind i beholderen. Start motoren svarende til motorprodu- centens betjeningsvejledning. Åbn håndsprøjtepistolen og hold den åben under afkalkningen. Sæt hovedafbryderen på en arbejds- temperatur på 40 °C. Maskinen skal køre indtil arbejdstempe- raturen opnås. Afbryd maskinen og lad den stå for 20 minutter. Håndsprøjtepistolen skal for- blive åben. Maskinen skal derefter pumpes tom. Bemærk: Til beskyttelse imod korrosion og til neutralisering af syreresterne anbefaler vi derefter, at pumpe en alkalisk løsning (f.eks. RM 81) vis rensemiddelbeholderen igennem maskinen. BEMÆRK Risiko for beskadigelse! Frosnet vand i ma- skinen kan ødelægge maskinens parter. – Renseren skal opbevares i et frostfrit rum om vinteren. Ved længere drifts- pauser anbefales det at pumpe frostbe- skyttelsesmiddel igennem maskinen. – Hvis en frostfri oplagring ikke er mulig skal maskinen afbrydes. Vand drænes: Vandtilførselsslangen og højtryksslan- gen skrues fra. Tilførselsledningen på kædelbunden skru- es fra og varmeslangen skal løbe tom. Maskinen skal køre max. 1 minut indtil pumpen og ledningerne er tom. Maskinen skylles med frostvæske: Bemærk: Tag hensyn til frostvæskeprodu- centens instruktioner. Almindelig frostvæske som kan købes i handlen fyldes ind i svømmerbeholderen. Tænd maskinen (uden brænder), indtil maskinen er spolet komplet. Herved opnår man også en vis beskyttelse imod rust. FARE Fare for personskader på grund af en util- sigtet start af maskinen. Før arbejder på maskinen skal tændingsnøglen trækkes ud og batteriet skal frakobles. Forbrændingsfare! Rør ikke ved varme støddæmper, cylinder eller køleribben. – Brændstoftank er tom Fyldes op – Beholder til flydende blødgøringsmid- del er tom, af tekniske grunde forbliver der altid en rest i beholderen. Fyldes op – Elektroden i beholderen er tilsmudset Rens elektroderne. Motor Afkalke maskinen Frostbeskyttelse Hjælp ved fejl Kontrollampe brændstof lyser Kontrollampe blødgøringsmiddel lyser 122 DA– 11 Hold øje med motorproducentens betje- ningsvejledning! – Brændstoftank tomt Fyldes op – HDS 1000 BE: Tændrør (motor) til- smudset/defekt Rengør eller udskift tændrør. – Sikkerhedstermostaten på højtryks- pumpen har afbrudt maskinen efter længere kredsløbdrift. Maskinen skal køles ned, tænd maski- nen så igen. Se hertil også afsnit "Afbry- de driften". – Motorens omdrejningstal for lavt. Kontroller motorens omdrejningstal (se tekniske data). – HDS 1000 BE: Tændrør (motor) til- smudset/defekt Rengør eller udskift tændrør. – Dysen tilstoppet/udvasket Rens/udskift dysen. – Filteret i vandtilslutningen er tilsmudset Rens filteret. – Tilførselsmængden af vand er for lav. Kontroller tilførselsmængden (se tekni- ske data). – Tilførselsledninger til pumpen utæt eller tilstoppet. Kontroller alle tilførselsledninger til pumpen. – Luft i systemet Pumpen skal afluftes: SM-doseringsventilen stilles til "0". Åbn for vandtilløbet. Start motoren svarende til motorprodu- centens betjeningsvejledning. Skru dysen fra maskinen til afluftning og lad maskinen køre så længe indtil van- det kommer ud uden blærer. Sluk for maskinen og skru dysen på igen. – Pumpen utæt Bemærk: Tilladeligt er 3 drypper/minut. Ved stærkere lækage skal maskinen kontrolleres af kunde-service. – Pumpens tilførselsledning er utæt Kontroller alle tilførselsledninger til pumpen. – Luft i systemet Pumpen skal afluftes: SM-doseringsventilen stilles til "0". Åbn for vandtilløbet. Start motoren svarende til motorprodu- centens betjeningsvejledning. Skru dysen fra maskinen til afluftning og lad maskinen køre så længe indtil van- det kommer ud uden blærer. Sluk for maskinen og skru dysen på igen. – RM-sugeslangen med filter utæt eller tilstoppet. Kontroller/rens RM-sugeslange med filter – Kontraventilen i RM-sugeslangens til- slutning klæbet sammen. Rens/udskift kontraventilen i RM-suge- slangens tilslutning klæbet sammen. – RM-doseringsventilen er lukket eller utæt/tilstoppet. Åbn eller kontroller/rens RM-doserings- ventilen. – Dyse tilstoppet Rens dyserne. – Maskinen er kalket til Afkalke maskinen. – Siv i tørkøringssikringen tilsmudset Rens filteret. – Overløbsventilen defekt Udskift overløbsventilen (kundeser- vice). Maskinen kører ikke Maskinen opbygger ingen tryk Højtrykspumpen utæt Højtrykspumpen banker Maskinen indsuger ingen rensemiddel Overstrømningsventilen åbnes/ lukkes konstant ved åbnet håndsprøjtepistol 123DA– 12 – Brændstoftank er tom Fyldes op – Vandmangel Kontroller vandtilslutningen, kontroller ledningerne. Rens filteret i tørkøringssikringen. – Brændstoffilteret tilsmudset Udskift brændstoffilteret – Ingen tændgnist Hvis du ikke kan se en tændgnist gen- nem skueglasset bør maskinen kontrol- leres fra kundeservice. – Arbejdstryk/kapacitet for høj Reducer arbejdstrykket/transport- mængden på håndsprøjtepistolen. – Tilsodet varmeslange Lad kundeservice fjerne sod fra maski- nen. Hvis fejlen ikke kan fjernes skal maski- nen kontrolleres fra kundeservice. I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet. Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes www.kaercher.com Hermed erklærer vi, at den nedenfor nævn- te maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. 5.957-090 5.957-091 Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2018/08/01 Brænderen tænder ikke Den indstillede temperatur opnås ikke ved brug med varmt vand Kundeservice Garanti Tilbehør og reservedele EU-overensstemmelses- erklæring Produkt: Højtryksrenser Type: 1.811-xxx Gældende EU-direktiver 2006/42/EF (+2009/127/EF) 2000/14/EF 2014/30/EU Anvendte harmoniserede standarder EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335–2–79 Anvendte overensstemmelsesvurde- ringsprocedurer 2000/14/EF: Bilag V Lydeffektniveau dB(A) HDS 1000 BE Målt: 106 Garanteret: 108 HDS 1000 DE Målt: 105 Garanteret: 107 Chairman of the Board of Management Director Regulatory Affairs & Certification 124 DA– 13 Tekniske data

• Maskinen er egnet for brændstof E10 Vandtilslutning Forsyningstemperatur, maks. °C 30 30 Forsyningsmængde, min. l/h (l/min) 1000 (16,7) 1000 (16,7) Tilførselstryk, maks. MPa (bar) 0,6 (6) 0,6 (6) Tilførselsslange Bestil- lingsnr. 4.440-207.0 4.440-207.0 Længde tilførselsslange m 7,5 7,5 Diameter tilførselsslange (min.) Tommer 3/4 3/4 Sugehøjde ud fra åbn beholder (20 °C) m 1 1 Ydelsesdata Kapacitet, vand l/h (l/min) 450-900 (7,5- 15) 450-900 (7,5- 15) Arbejdstryk vand (med standarddyse) MPa (bar) 4-21 (40-210) 4-20 (40-200) Standarddysens dysestørrelse -- 047 050 Maks. driftsovertryk (sikkerhedsventil) MPa (bar) 23 (230) 23 (230) Max. arbejdstryk varmt vand °C 98 98 Indsugning rensemiddel l/h (l/min) 0-40 (0-0,7) 0-40 (0-0,7) Brænderkapacitet kW 59 59 Makismalt fyringsolieforbrug kg/h 5,6 5,6 Sprøjtepistolens tilbagestødskraft max. N 51 51 Oplyste værdier ifølge EN 60335-2-79 Støjemission Lydtryksniveau L

dB(A) 108 107 Hånd-arm vibrationsværdi Håndsprøjtepistol m/s

125DA– 14 Driftsstoffer Brændstof -- Fyringsolie EL eller diesel Fyringsolie EL eller diesel Oliemængde - pumpe l 0,35 0,35 Oliesort - pumpe Motorolie 15W40 Bestillingsnr. 6.288-050.0 Bestillingsnr. 6.288-050.0 Mål og vægt Længde x bredde x højde mm 1100 x 750 x

Typisk driftsvægt kg 175,2 197,0 Brændstoftank l 34 34
