BRUGSANVISNING Combi 1066 HQ STIGA

3.1 Beskrivelse af maskinen og forudset anvendelse... 3
3.2 Sikkerhedsafmaerkning 3
3.3 Typeskilt 3
3.4 Motordele. 3
3.5 Miljoforhold 4
3.6 Brændstof 4
3.7 Olie 4
3.8 Luftfilter 4
3.9 Taendrør 4

1. KONTROLENHEDER 4

4.1 Gashandtag 4

1. ANVISNINGER FOR BRUGEN 5

5.1 Inden haver anvendelse 5
5.2 Start af motoren (koldstart) 5
5.3 Start af motoren (varm motor) 6
5.4 Anvendelse af motoren under arbejdet . 6
5.5 Standsnig af motoren under drift... 6
5.6 Standsnining af motoren after arbejdets afslutning 6
5.7 Rengoring og opbevaring 6
5.8 Langvarig inaktivitet 6

1. VEDLIGEHOLD 6

6.1 generelt 6
6.2 Tabel vedlidgehold 7
6.3 Udskiftning af olie 7
6.4 rengoring af lyddaemperen og motoren . 7
6.5 Vedlidgehold af luftfilteret 7
6.6 Kontrol og vedligehold af taendroret .... 8

1. IDENTIFICERING AF PROBLEMER 8

1. GENERELLE OPLYSNINGER

1.1 SÄDAN SKAL VEJLEDNINGEN LÄESES

I vegledningens tekst er nogle sekctioner, med oplyninger af særlig betydning for sikkerheden og driften, fremhaevt, i henhold til ffolgende kriterie:

NB eller VIGTIGT indeholder detailjer elleryderligere uddybning af forudgäende angivelser for at undga beskadigelse af maskinen eller at der forarsages skader.

Symbolet angiver en fare. manglende overholdelse af sadanne advarsler kan medfore risiko for skader pa brugeren, andre personer og/eller skade pa ting.

1.2 REFERENCE

1.2.1 Figurer

Figurerne i donne vegledning er angivet med numre 1,2,3,osv. Delene der vises pafigurerne er angivet med bogstaverne A,B,C,osv. En reference til delen C pa figuren 2, angives med forkortelsen "Se fig.2.C"eller"(Fig.2.C)". Figurerne er vegledende.De reelle dele kan variere i forhold til den der vises pa figuren.

1.2.2 Overskrifter

Vejledningen er opdelt i kapitler
og afsnit. Overskriften på
afsnit "2.1 Uddannelse" er et afsnit
under kapitlet: "2. Sikkerhedsstandarder".
Referencerne til overskrifter aller afsnit angives
med forkortelsen kap. eller afs. og det relative
nummer. Eksempel: "kap. 2" o "afs. 2.1".

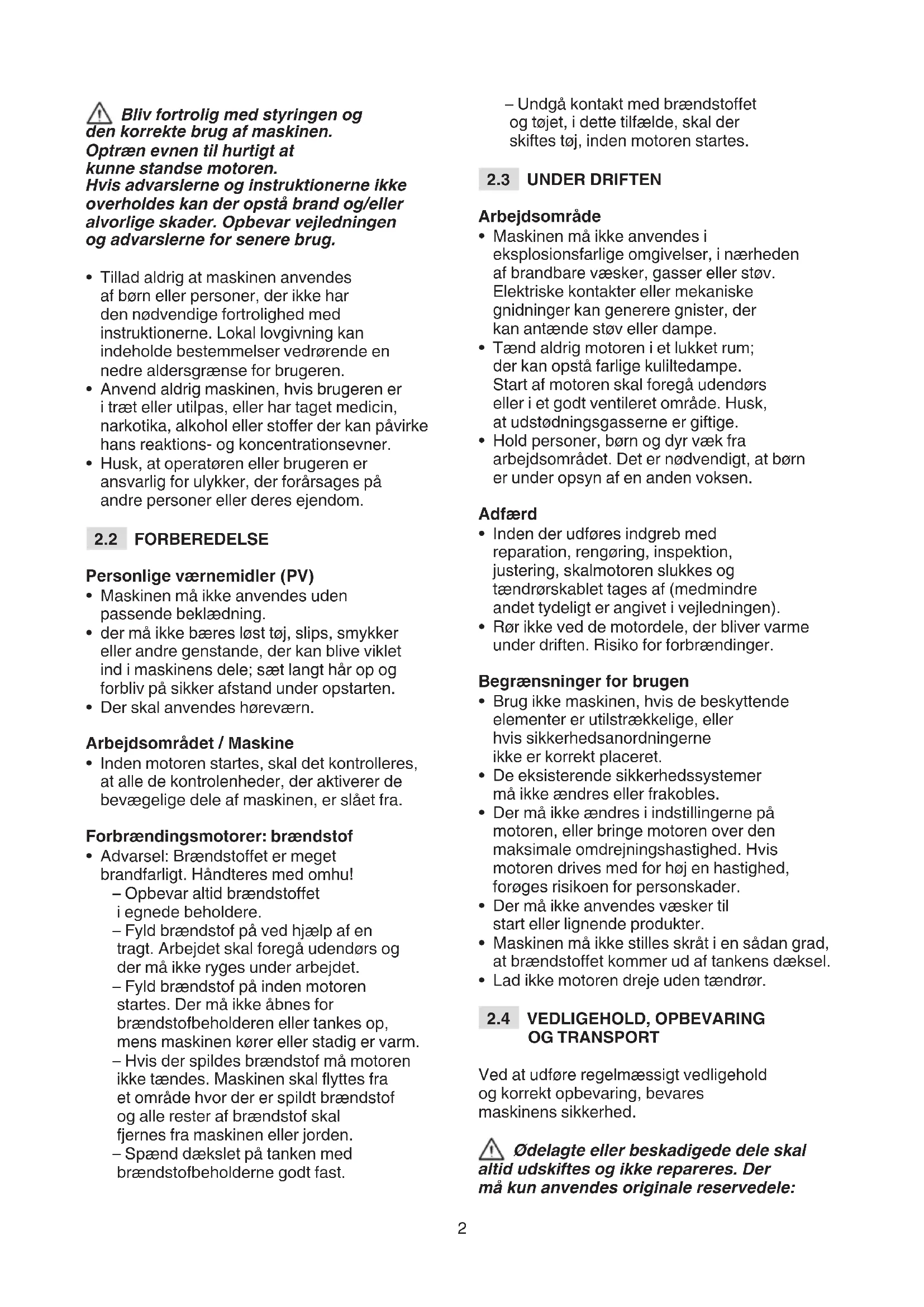

2. SIKKERHEDSSTANDARDER

2.1 UDDCHANNELSE

Laes neraerende vegledning grundigt, inden maskinen anvendes.

Bliv fortrolig med styringen og den korrekte brug af maskinen. Optraen evnen til hurtigt at kinne standse motoren. Hvis advarslerne og instruktionerne ikke overholds kan der opsta brand og/eller alvorlige skader. Opbevar vejledningen og advarslerne for senere brug.

• Tillad aldrig at maskinen anvendes af børn eller personer, der ikke har den不同程度ige fortrolighed med instruktionerne. Lokal lovgivning kan indeholde bestemmelse vedrørende en nedre aldersgrænse for brugeren.
• Anvend aldrig maskinen, hvis brugeren er i træt eller utilpas, eller har taget medicin, narkotika, alkohol eller stoffer der kan pärvirke hans reakptions- og koncentrationsevner.
  Husk, at operatoren eller brugeren er ansvarlig for ulykker, der forarsages pa andre personer eller deres ejendom.

2.2 FORBEREDELS

Personlige værnemidler (PV)

• Maskinen må ikke anvendes,uden passende beklaedning.
  der ma ikke bæres løst toj, slips, smykker erler andre genstande, der kan blive viklet ind i maskinens dele; sæt langt hare op og forbliv på sikker afstand under opstarten.
• Der skal anvendes horeværn.

Arbejdsområdet / Maskine

• Inden motoren startes, skal det kontrolleres, at alle de kontrolenheder, der aktiverer de bevægelige dele af maskinen, er slæt fra.

Forbrændingsmotorer: brandstof

• Adversel: Brændstoff er meget brandfarlicht. Handteres med omhu! - Opbevar altid brændstoffe iegnede beholdere. - Fyld brændstoff på veg hjælp af en tragt. Arbejdet skal foregå udendørs og der mA ikke ryges under arbejdet. - Fyld brændstoff på inden motoren startes. Der mA ikke abnes for brændstoffbeholderen eller tankes op, mens maskinen kører eller stadig er varm.
• Hvis der spildes brændstof ma motoren)\ ikke tændes. Maskinen skal flyttes fra\ et omrade hvor der er spildt brændstof\ og alle rester af brændstof skal\ fjernes fra maskinen eller jorden.

• Spænd daekslet på tanken med brændstofbeholderne godt fast.

• Undgå kontakt med brændstoffet og tojet, i dette tilfælde, skal der skiftes toj, inden motoren startes.

2.3 UNDER DRIFTEM

Arbejdsomrade

• Maskinen må ikke anvendes i eksplosionsfarlige omgivelser, iærheden af brandbare væsker, gasser eller støv. Elektriske kontakter eller mekaniske gnidninger kan generere gnister, der kan antænde støv eller dampe.
• Taend aldrig motoren i et lukket rum; der kan opsta farlige kulittedampe. Start af motoren skal foreg udendors erler i et godt ventileret omrade. Husk, at udstodningsgasserne er giftige.
• Hold personer, børn og dyr væk fra arbejdsområdet. Det er nødvendigt, at børn er under opsyn af en,anden voksen.

Adferd

• Inden der udfores indgrep med reparation, rengoring, inspektion, justering, skalmotoren slukkes og taendrorskablet tages af (medmindre andet tydeligt er angivet i vegledningen).
• Rör ikke ved de motordele, der bliver varme under driften. Risiko for forbændinger.

Begransninger for brugen

• Brug/DD: i.
• Drug:
• Drug:
• Drug:
• Drug:
• De eksisterende sikkerhedssystemer ma ikkeændres eller frakobles.
• Der må ikke ændres i indstillingerne på motoren, eller bringe motoren over den maksimale omdrejningshastighed. Hvis motoren drives med for hj en hastighed, forøges risikoen for personskader.
• Der må ikke anvendes væsker til start eller lignendeprodukter.
• Maskinen må ikke stilles skrát i en södan grad, at brændstoffetkommen ud af tankens dæksel.
  Lad ici motoren dreje.uden taendr.

2.4 VEDLIGEHOLD, OPBEVARING OG TRANSPORT

Ved at udfore regelmaessigt vedligehold og korrekt opbevaring, bevares maskinens sikkerhed.

Odelagte eller beskadigede dele skal altid udskiftes og ikke repareres. Der mA kun anvendes originale reservedele:

Ved anvendelse af化进程reservedele erer ved forkert montage, kompromitteres maskinens sikkerhed og der kan opsta brand ell personskade. Producenten frasiger sig ethvert ansvar.

Vedlidgehold

• Hvis tanken skal tommas, skal dette foregå udendørs, og narr motoren er kold.
• For at reducere risikoen for brand, skal det regelmæssigt kontrolleres, at der ikke forekomm erlage af olie og/eller brændstof.

Opbevaring

• Efterlad ikke brændstof i tanken, hvis maskinen opbevares i en bygning, hvor benzindampene kankommen i kontakt med aben ild, gnister erler varmekilder.
• maskinen skal kole ned inden den saettes til opbevaring indendors.

Transport

• Maskinen mä kun Transporteres, när tanken er tom.

2.5 MILJOBESKYTTALSE

Beskyttelsen af miljøet bør vare en prioritet, og et vigtigt aspekt ved anvendelse af maskinen, til gavn for samfundet og det miljø, vi lever i.

• Undgå at forstyrre naboer unødvendigt.
• Følg noje de lokale regler for bortskaffelse af emballage, smoremidler, brændstof, fentre, beskadigede dele eller enhver del der har en kraftig indvirkning pa miljøet; sändant affald skal ikke smides i skraldespanden, men skal sepereres og leveres til egnede genbrugsstationer, der vil sorge for den korrekte genbrug og bortskaffelse af materialerne.
• När maskinen skal kasseres,鬆 den化进程 i naturen. der skal rettes henvendelse til en genbrugsstation og den gældende lokale lovgivning skal følges.

2.6 EMISSIONER

Forbrændingsprocessen genererer giftige substanser sasom carbonmonoxid, nitrogenoxidier og carbonydrid.

Kontrol af disse stoffer er vigtig pa ground af deres evne til at reagere pa fotokemisk smog og derfor pa direkte eksponering for sollys.

Carbonmonoxid reagerer ikke på samme罢了 ved ekspondering for sollys, men skal stadig betregtes som giftig.

Vores maskiner er udstyret med emissionsreduktionssystemer til de ovennævnte stoffer.

3. KENDSKAB TIL MASKINEN

3.1 BESKRIVELSE AF MASKINEN OG FORUDSET ANVENDELSE

Denne maskine er en forbrændingsmotor.

En motors ydelse, korrekte fonction og levetic afhanger af mange faktorer. Det kan vare ydre omstendigheder aller omstendigheder der afhanger af kvaliteten pa de anvende Produktter og det regelmessige vedligehold.

Nedenfor er anfort nogle supplerende ophysninger, der muliggor en mere kvalificeret brug af maskinen.

VIGTIGT Ved forkert brug af maskinen bortfaldar garantien og producenten frasiger sig ethvert ansvar for skader pa brugeren ellertredjeperson, der i stedet pahviler brugeren selv.

3.1.1 Brugerprofil

Denne maskine er beregnet til anvendelse af forbrugere, dvs. ikke-professionelle operatører. Maskinen er beregnet til "nobbydrug".

3.2 SIKKERHEDSAFMAERKNING

Der er placeret forskellige symboler pa maskinen. Deres Funktion er at minde operatoren om den korrekte adfard der skal falges, for at avende maskinen med omhu og den paksveede forsigtighed. Symbolernes betydning:

ADVARSEL! Lyddaemperen kan vare varmt. Ror畸形！

ADVARSEL! Pafyld om nadvendigt olie indtil niveaulet «MAX», er naet. Fyld ici olietil over niveaulet «MAX».

3.3 TYPESKILT

Noter maskinens serialummer (S/n) pa etiketten pa bagsiden af omslaget.

3.4 MOTORDELE

Maskinen bestar af følgende primaere dele (fig. 1).

A. Daeksel til pafyldning af olie med standmaler (oliepind)

B. Karburator

C. Daeksel luftfilter
D. taendrørshaette
E. Motorens serialummer

3.5 MILJØFORHOLD

Driften af en firetakts forbrændingsmotor pavirkes af:

a) temperatur:

Hvis maskinen anvendes vedave temperaturer kan der varevanskeligheder ved koldstart.
- Hvis maskinen anvendes ved meget hje temperaturer, kan der opsta vanskeligheder ved start med varm motor,PGA Grund af fordamping af brændstof i flydekammeret i karburatoren ell eripumpen.
- Under alle omstændigheder bortypen af den anvendte olie tilpassestemperaturerne ved anvendelsen.

b) Hjde:

Den maksimale effekt for en forbarendingsmotor aftager gradvist med stigende hjoje over havets overflade.
- ved en markant forgelse af arbejdshøjden, er det derfor nødvendigt at reducere belastningen på maskinen og undgå saerligt belastende arbejdspogaver.

3.6 BRændSTOF

Brændstof af god kvalitet af afgorende for at motoren fungerer korrekt.

Brændstoffe kal overholde følgende krav:

a) Anvend ren, ny blyfri benzin med et oktantal pa mindst 90.
b) AnvendCREASEbrandstofmedet aetanolindhold pa over 10%
c) Tilsaat nikke olie.
d) Tilsæt et brændstofstabiliseringsmiddel for at forhindre dannelse af harpiksaflejringer.

Brug af/DDke tilladt brændstof beskadiger motorens dele, og medforer at garantien bortfalder.

NB Brug kun den type brændstof, der er specificeret i tabellen med de tekniske data. Der mA ikke anvendes andre typ er brændstof. det er muligt at anvende miljøvenlige brændstoffer, SASOM alkylatbenzin. Sammensætningen af dette benzintype har en mindre indvirkning på mensesker og miljo. Der er ikke rapporteret nogen negative virkninger forbundet med anvendelsen af dette produit. På marketed

findes der imidlertid typer af alkylatbenzin, for hvilke det ikke er muligt at give praecise oplysninger om deres anvendelse.

3.7 OLIE

Anvend altid olie af god kvalitet og vaelgolie after de temperaturforhold hvorunder maskinen skal anvendes.

• Anvend kun renseolie med en kvalitet der/DD er under SF-SG.
  Vaelg viskositetsgrad SAE after tabellen med de tekniske data.
• Brugen af multigrade olie kan fore til ogget forbrug i de varme perioder, hvorfor olieniveaulet skal kontrolleres oftere.
• Bland/DD: oier f forskellig kvalitet og mærke.
• Anvendelsen af olie SAE 30 med temperaturer på under +5^ kan medføre skader på motoren, på grund af den utilstrækelige smøring.

3.8 LUFTFILTER

Effektiviteten af luftfilteret er afgorende for at forbindre at snavs og stov kan opsuges af motoren, hvilket reducerer ydeevnen og motorens levetid.

• Hold filter elementet fri for snavs og i perfekt ordin (afs. 6.5).
• Udskift om nødvendigt filterelementet med en original resedvel; filtrerelementer der ikke er kompatible, kan kompromitterere ydeevnen og motorens levetid.
• Motoren på旅游度假en und den at det filtrerende element er korrekt monteret.

3.9 TENDRØR

Taendrore nil forbrændingsmotorer er ikke alle ens.

• Anvend udelukkende tændrør af den angivnetype og med de korrekte termiske egenskaber.
• Pas på gevindets laengde; et laengere gevind skader motoren uigenkaldeligt.
• Kontroller at der er den korrekte aufstand mellem elektroderne og at de er rene (afs. 6.6).

4. KONTROLENHEDER

4.1 GASHANDTAG

Regulerer antallet af omdrejninger for motoren.

Gashandtaget (normalt udført som en stang), der er monteret på maskinen er forbundet til motoren med et kabel.

Se instruktionsmanualen for maskinen for at identificere gashandtaget og dens forskellige placeringer, som regel angivet af symboler, der svarer til:

• FAST = svarer til maksimalt omdrejningstal;
  • anvendes under arbejdet.
• SLOW = svarer til minimalt omdrejningstal, tomgang.
• CHOKE = anwendes til koldstart (hvis det er forudset)

5. ANVISNINGER FOR BRUGEN

5.1 INDEN HVER ANVENDELS

Hver gang, inden motoren anvendes, er det en god ide at gennemfore en række kontrolindgreb med henblick på at sikre en korrekt drift.

5.1.1 Kontrol af olieniveau

1. Anbring maskinen pa et plant underlag.
2. Rens omradet omkring pafyldningsdaekslet.
3. Skru dakslet af (fig. 2.A), rengør enden af oliepinden (fig. 2.B) og sæt den tilbage med dakslet støttet på pafyldningsrøret, som vist på figuren,.uden at skrue det fast.
4. Tag dækslet med pinden af og kontroller oliestanden, som skal befinde sig et sted mellem mærkerne «MIN» og «MAX».
5. Om不同程度, pafyldes olie af samme type indtil niveaet «MAX». Pas på违法犯罪 at spilde olie.uden for pafyldningshullet.
6. Skru daekslet (fig. 2.A) doit til og fjern al den olie, der eventuelt er blevet spildt.

NB Fyld olie pà lidt ad gangen ved at tilfoje små mængder olie, samtidig med at oliestanden kontrolleres lobende.

• udstodningsrøg;
• tilsmudsnig af taendrør og luftfilter med deraf ffolgende vanskeligheder med at starte maskinen.

NB Vedrorende typen af olie der skal anvendes, se anvisninger i tabellen med de tekniske data.

5.1.2 Kontrol af luftfilter

Effektiviteten af luftfilteret er en ufravigilig betingelse for korrekt drift

af motoren; start/DDKE motoren,hvis filterelementet mangler erer odelagt.

1. Rengør omradsdet omkring daekslet (fig. 3.A) på filteret.
2. Fjern laget (fig. 3.A) ved at skrue pa knoppen (fig. 3.B).
3. Kontroller tilstanden af filterelementet (fig 3.C.), som skal vare intakt, rent og i god stand; i modsat fald skal der udfores vedligehold erer udskiftning (par. 6.5).
4. Saet daekslet paigen (fig. 3.A).

5.1.3 Brændstofpafyldning

Arbejdet med pafyldning af brændstof er beskrevet i maskinens manual og gengives kun her.

For at pafylde brændstof:

1. Skru daekslet pa brændstoftanken af og fjern det.
2. Sæt tragten i.
3. Fyld brændstof pa tanken og fjern tragten.
4. När brændstoffet er blevet fyldt på skal dækslet ingen skrues på brændstoftanken og eventuelt spild skal torres op.

VIGTIGT Undga at derkommen brændstof pa motorens plastdele af motoren ellermaskinen for at undga at de bliver skadede, og gør rent after ethvert eventuelt spild afbrændstof. Garantien dækker ici skader pa delene i plastik, forarsaget af brændstoffet.

5.1.4 Taendrørshaette

Tilslut hætten (fig. 4.A) på kablet til tændrøret (fig. 4.B), og sorg for at der ikke er spelar af snavs inde i hætten og på tændrørets terminal.

5.2 START AF MOTOREN (KOLDSTART)

Motoren skal startes som beskrevet i maskinens vegledning og enhver del (hvis de findes) de kan sætte maskinen i bevgelseller standse motoren skal frakobles.

1. Flyt gashandtaget til positionen «CHOKE» (hvis den findes) aller positionen «FAST».
2. Betjen startnoglen som vist i instruktionsvejledningen til maskinen

After nogle sekunder, brings gashandtaget fra positionen «CHOKE» (hvis den findes) til positionen «FAST» aller «SLOW».

5.3 START AF MOTOREN (VARM MOTOR)

Følg hele proceduren for koldstart, med gashandtaget i positionen «FAST».

5.4 ANVENDELS AF MOTOREN UNDER ARBEJDET

For at opnå den bedste ydelse af motoren, skalden anvendes ved maksimalt omdrejningstal ved at bringe gashandtaget til positionen «FAST».

VIGTIGT For at bevare motorens korrekte Funktion ma der ikke udføres arbejde på skræninger over 20^

5.5 STANDSNING AF MOTOREN UNDER DRIFT

1. Bring gashandtaget til positionen «SLOW»
2. Lad motoren kore i tomgang i mindst 15-20 sekunder.
3. Stands motoren, ved at folge instruktionerne angivet i instruktionsvejledningen for maskinen.

5.6 STANDSNING AF MOTOREN EFTER ARBEJDETS AFSLUTNING

1. Bring gashandtaget til positionen «SLOW»
2. Lad motoren kore i tomgang i mindst 15-20 sekunder.
3. Stands motoren, ved at folge instruktionerne angivet i instruktionsvejledningen for maskinen.
4. Med kold motor, afbrydes hætten (fig.4.A) fra tændrøret ogændingsnøglen fjernes (hvis den vindes).
5. Fjern alle rester af snavs pa motoren, især i omraret omkring udstodningen, for at reducere risikoen for brand.

5.7 RENGØRING OG OPBEVARING

Vandstraler erller trykstraler ma ikke anvendes for at rense motorens ydre del.
der bør helst anvendes en trykluftpistol (maks. 6 bar) og vær opmaerksom pa, at rester af snavs og stov ikke trænger ind i deindre dele.
- Anbring maskinen (og motoren) på et tør og tilstrækkeligt udluftet sted, der er beskyttet mod påvirkning fra skiftende vojrforhold.

5.8 LANGVARIG INAKTIVITET

afslutningen af sæsonen), skal der foretages en række forholdsregler for at lette ibrugtagningen af maskinen nar denigen skal anvendes.

For at forhindre at der dannes aflejringer pa andersiden af tanken, skal den tommes. Dakslet (fig. 5.A) til flydekammeret i karburatoren skrues af og brændstoffe samles i en egnet beholder. Husk derefter at skrue daekslet (fig. 5.A) godt fast igen.
- Fjern tændrøret og kom ca. 3 cl ren motorolie i tændrørets hul. Hold derefter hullet lukket med en klud og betjen startmotoren kortvarigt for at fæ motoren til at dreje rundt nogle gange, sa olien fordeles over cylinderens indre overflade. Monter derefter tændrøretigen, uden at forbinde tændrørsæten.

6. VEDLIGEHOLD

Ethvert forsog pa at manipulere med emissionskontrolsystemet kan oge emissionsniveauuet ud over lovgrensen. Denne definition omfatter fjernelse erlerændring af dele som indsugningssystemet, brandstofsystemet og udstodningsystemet.

6.1 GENERELT

De sikkerhedsregler der skal folges under arbejdet med vedligehold er beskrevet i aft. 2.4.
Alle indgreb med kontrol og vedligehold skal udfores med standset maskine og slukket motor. Frakobl taendroret og Iaes den specifikke vegledning, inden der udfores indgreb med vedligehold erler rengoring. Bær passende toj, handsker og beskyttesbriller, inden der udfores indgreb med vedligehold.

• Frekvensen og typen af indgrep, der skal udfores, er sammenfattet i "Tabel for vedligehold".
• Ved anvendelse af sekske-originale reservedele eller ved forkert montage, kompromitteres maskinens sikkerhed og Funktionsevne. Producenten frasiger sig ethvert ansvar for skader forarsaget af anvendelse af sekske-originale reservedele.
• Originalereservedele leveres fra producentens serviceværksteder og autoriserede forhandlere.

VIGTIGT Alle indgrep med vedligehold og justering der ikke er beskrevet i denen vegjledning skal udføres af forhandleren eller af et specialiseret servicecenter.

6.2 TABELVEDLIGEHOLD

VIGTIGT Det er maskinejerens ansvar at udfrole de vedligeholdelsensindgreb, der er beskrevet i nedenstäende tabel.

VIGTIGT Rengør hyppigere under saerligt vanskelige arbejdsvilkar erler i tilfælde af, at der er snavs i luften.

BEMERK Filtre skal rengores / udskiftes oftere, hvis maskinen arbejder pa meget stovet jord.

Indgreb	Efter de Forste 5 timer	Hver 5. time eller haver brug	Hver 50. time ellv sed søsonens aflutning	Hver 100. time
Kontroller olieniveau (afs. 5.1.1)	-√	- -
Udskiftning af olie1 (afs. 6.3)	-√	-
Rengöring af lyddæmperen og motoren (afs. 7)	-√	- -
Kontrol og renssning af luftfilter2 (afs. 8)	-√	- -
Udskiftning af luftfilteret (afs. 8)	- -	√ -
Kontrol af tændrør (afs. 9)	-√	-
Udskiftning af tændrør(afs. 9)	- -	√
Kontrol af brandstofffilter3	- -	√

1 Udskift olien hver 25. time, hvis motoren arbejder ved fuld belastning ell er ved hoje temperaturer.
2 Luftfiltret skal renses hyppigere, hvis maskinen arbejder i omgivelser med stov i luften.
3 Dette ma udelukkende udfores pa et specialiseret Servicecenter.

6.3 UDSKIFTNING AF OLIE

Vedrorende typen af olie der skal anvendes, se anvisninger i tabellen med de tekniske data.

Udfor udtomning af olien med varm motor. Vær opmaerksom pa

ikke at rore motorens varme dele ell er olien der tommes ud.

Medmindre andet er angivet i instruktionsvejledningen for maskinen, skal falgende udfores ved olieskift:

1. Anbring maskinen pa et plant underlag.
2. Rens området omkring pafyldningsdækslet og skru dækslet med oliepinden af (fig. 6.A).
3. Sæt dysen i sprjten (fig. 6B) ned i olietanken og sug alt indholdet op.
4. Fyld pà med ny olie (afs. 5.1.1).

6.4 RENGØRING AF LYDD/EMPEREN OG MOTOREN

Rengoring af lyddaemperen skal udfores mens motoren er kold.

• Alle rester og snavs, som kan medføre brand, fjernes fra lyddæmperen og dens beskyttende kappe ved hjælp af trykluft (fig. 7.A).
  Sorg for at ventilationsabningerne.
  ikke er blokerede (fig. 7.A).
• Rengør maskinens dele i plastik med en svamp der er fugtet med vand og rengøringsmiddel (fig. 7.B).

6.5 VEDLIGEHOLD AF LUFTFILTERET

1. Rengør omradsdet omkring daekslet (fig. 8.A) pa filteret.
2. Fjern laget (fig. 8.A) ved at skrue skruen ovenpå løs.
3. Fjern filterelementet (fig. 8.B + 8.C).
4. Fjern pre-filteret (fig. 8.C) fra patronen (fig. 8.B).
5. Sla patronen (fig. 8.B) ud på en solid overflade og pust indvendigt med trykluft for at fjerne stov og snavs.
6. Rens pre-filteret (fig. 8.C) med vand og rengroringsmiddel og lad det lufttorre.

VIGTIGT Brug ikke vand, benzin, rengøringsmidler erler andet for rengøring af patronen.

VIGTIGT Pre-filteret (fig. 8.C) mä IKKE fä olie.

1. Fjern taendroret (fig. 9.A) med en rortang (fig. 9.B).
2. Rens elektroderne (fig. 9.C) med en metalborste og fjern eventuelle kulstofaflejringer.
3. Kontroller med en folelare (fig. 9.Q) den rigtige afstand mellem elektroderne (0,6 - 0,8mm)
4. Monter taendroret igen (fig. 9.A) og stram godt til med en rortang (fig. 9.B).

Hvis elektroderne er brændt eller porcelænet er knækket eller revnet, skal taendrøret udskiftes.

Fare for brand! Der må ikke udføres kontrolindgrep påændingsanlagget, hvistændroret ikke er skruet fast på sin plads.

VIGTIGT Der mA kun anvendes tændrør af den angivne type (se tabellen med de tekniske data).

7. IDENTIFICERING AF PROBLEMER

PROBLEM MULIG	ÄRSAG LØSNING
1. Startvanskeligheder	Manglende brændstof Kontroller og tilføj	(kap. 5.1.3)
	Gammelt brændstof eller aflejringer i tanken	Tøm tanken og fyld frisk brændstof på
	Startprocessen er udførforkert	udfør den korrekte startproces (par. 5.2 og afs. 5.3)
	Tændrøret er frakoblet	Kontroller, at hætten er korrekt anbragt på tændrøret (afs. 5.1.4)
	Tændrørene er ∀dde eller elektroderne på tændrørene er snavsede eller afstanden er forkert	Kontroller (afs. 6.6)
	Luftfilter tilstoppet Kontroller og rens (afs. 6.5)
	Olien er uegnet til ∀rstiden udskift med en egnet olie (afs. 6.3)
	Fordampning af brændstof i karburatoren (vapor lock) på grund af for Höhe temperaturer	Vælg nogle minutter og prov at starte maskinen iven (afs. 5.3)
	Karbureringsproblemer Kontakt et godkendt servicecenter
	Tændingsproblemer Kontakt et godkendt servicecenter
2. Uregelmæssig drift.	Elektroderne på tændrørene er snavsede eller afstanden er forkert	Kontroller (afs. 6.6)
	Tændrørshætten sidder ikke ordentligt fast	Kontroller at tændrørshætten er sat ordentligt fast (afs. 5.1.4)
	Luftfilter tilstoppet Kontroller og rens (afs. 6.5)
	Gashåndtag i positionen «CHOKE» (hvis den findes)	Bring handtaget til positionen «FAST»
	Karbureringsproblemer Kontakt et godkendt servicecenter
	Tændingsproblemer Kontakt et godkendt servicecenter
3. Ydeevnen forringes under arbejdet	Luftfilter tilstoppet Kontroller og rens (afs. 6.5)
	Karbureringsproblemer Kontakt et godkendt servicecenter

Hvis problemerne fortsetter, after at have forsogt de beskrevne handleringer, skal der tages kontakt til forhandleren.

INHALTSVERZEICHNIS

1. ALLGEMEINE INFORMATIONEN 1
2. SICHERHEITSVORSCHRIFTEN 2
3. WAS MAN WISSEN SOLLTE 3

Karbonoksid reagerer ikke på samme@mæte pə sollys,men den er uansett a betrakte som gifting.

En endotermisk fireaktsmotors virkemate pavirkes av:

a) Temperatur:

DA· Indhold og illustrationer i donne vejledning er blevet skabt pa vegne af ST. S.p.A. og er beskyttet af ophavsret - Enhver gengivelse ell er aendring, ogsa delvis, af dokumentet uten autorisation hertil er forbidrt.
