BRUGSANVISNING SP 386 STIGA

Kædesav til skovarbejde - BRUGSANVISNING ADVARSEL: læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

DANSK - Oversættelse af den originale brugsanvisning

[2] Motor [3] Encylindret, 2 takts [4] Slagvolumen [5] Eekt [6] Omdrejningstal i minimum [7] Max. omdrejningstal tilladt uden belastning med monteret kæde [8] Brændstofstankens kapacitet [9] Olietankens kapacitet [10] Specikt forbrug ved max. eekt [11] Blanding (Benzin: 2-taktsolie) [12] Klippelængde [13] Tyk kæde [14] Antal tænder/deling på kædehjul [15] Maksimal hastighed kæde [16] Tændrør [17] Vægt (med tom tank, uden sværd, kæde) [18] Mål [19] Længde [20] Bredde [21] Højde [22] Lydtryksniveau (i henhold til ISO 22868:2011) [23] Usikkerhed ved målingen [24] Målt lydeektniveau (i henhold til ISO 22868:2011) [25] Garanteret lydeektniveau [26] Vibrationer overført til hånden på forreste håndtag (i henhold til ISO 22867:2011) [27] Vibrationer overført til hånden på bagerste håndtag (i henhold til ISO 22867:2011) [28] EKSTRAUDSTYR [29] Frostbeskyttelsesanordning [30] Dekomprimeringsventil

3.1 Beskrivelse af maskinen og dens tilsigtede

anvendelse ..................................................... 4

3.2 Sikkerhedsmærkning ..................................... 5

4.2 Montering af sværdet og kæden ..................... 6

5.4 Betjening af dekomprimeringsventil (kun til

7.3 Påfyldning af brændstof ............................... 14

7.4 Fyldning af tank til kædeolie ......................... 15

8.1 Smørehuller i maskinen og i sværdet ........... 15

8.5 Kontrol af tændrøret ..................................... 16

8.6 Startkabel .................................................... 16

8.7 Vedligeholdelse af kæden ............................ 16

8.8 Vedligeholdelse af sværdet .......................... 17

Visse afsnit i manualen indeholder oplysninger af særlig vigtighed med hensyn til sikkerhed eller funktion. Disse oplysningerne angives efter disse kriterier: BEMÆRK eller VIGTIGT Indeholder detaljer eller yderligere uddybning af forudgående angivelser for at undgå beskadigelse af maskinen, materielle skader eller kvæstelser. Symbolet angiver en fare. Manglende overholdelse af advarslerne kan medføre risiko for personskade og/eller skader på tredjepart eller på materiel. Afsnittene som er fremhævede med en grå ramme, angiver valgfri funktioner, som ikke er tilgængelige på alle de dokumenterede modeller i denne vejledning. Kontrollér om den pågældende funktion ndes på din egen model. Samtlige retningsangivelser "for", "bag", "højre" og "venstre" skal forstås i forhold til brugerens arbejdsposition.

Figurerne i denne vejledning er nummererede 1, 2, 3 osv. Komponenterne i gurerne er mærket med bogstaverne A, B, C osv. En henvisning til komponent C i gur 2 vil blive angivet med teksten: "Se g. 2.C" eller blot "(g. 2.C)". Figurerne er udelukkende beregnet til illustrationsformål. De faktiske komponenter kan være anderledes end hvad der er angivet på tegningerne.

Brugsanvisningen er opdelt i kapitler og afsnit. Overskriften til afsnittet "2.1 Træning" er en undertitel til "2. Sikkerhedsforskrifter". Henvisninger til overskrifter eller afsnitDA - 2 er angivet med forkortelserne kap. eller afsn. og deres tilhørende nummer. Eksempel: "kap. 2" eller "afsn. 2.1".

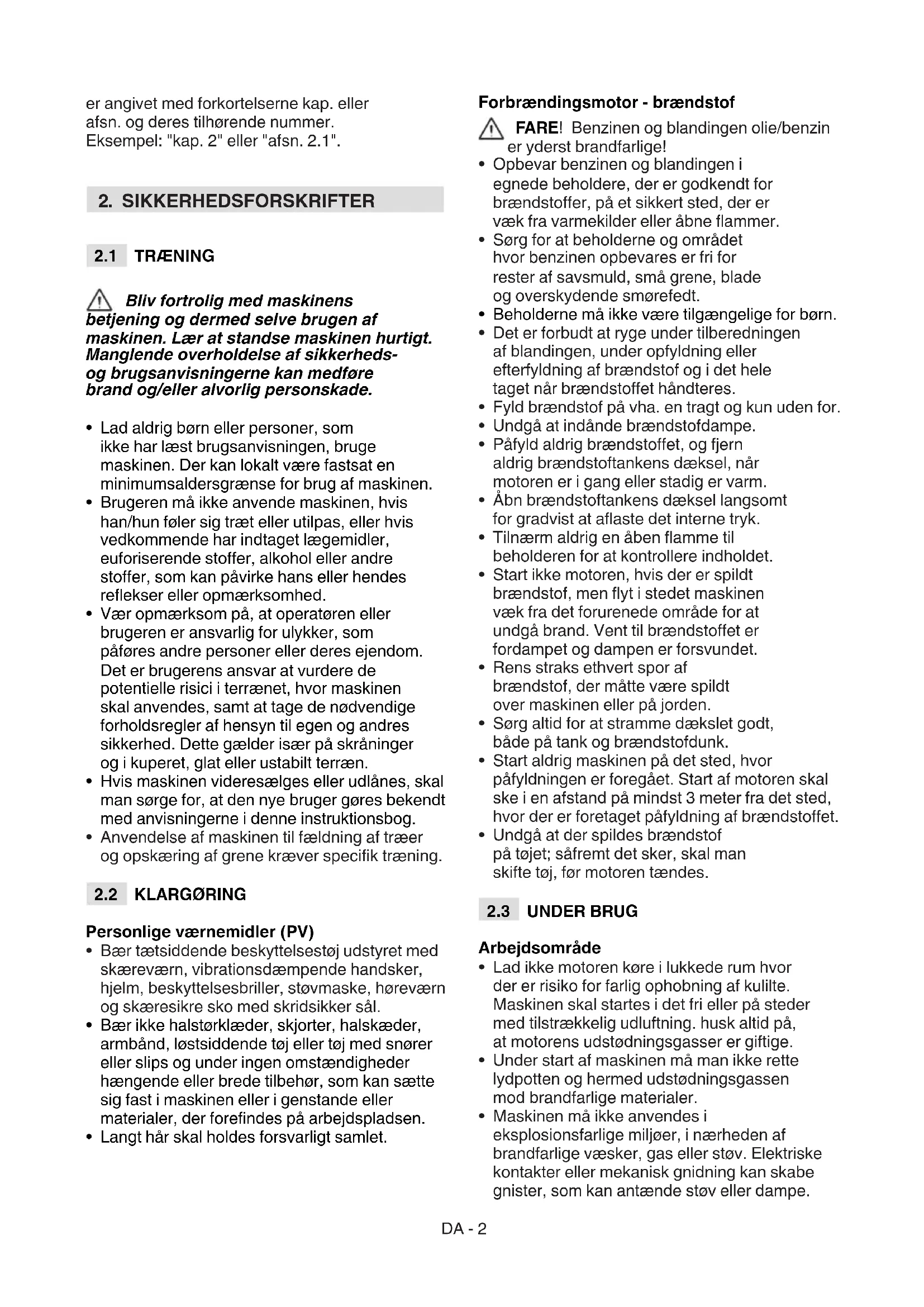

Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at standse maskinen hurtigt. Manglende overholdelse af sikkerheds- og brugsanvisningerne kan medføre brand og/eller alvorlig personskade.

• Lad aldrig børn eller personer, som ikke har læst brugsanvisningen, bruge maskinen. Der kan lokalt være fastsat en minimumsaldersgrænse for brug af maskinen.

• Brugeren må ikke anvende maskinen, hvis han/hun føler sig træt eller utilpas, eller hvis vedkommende har indtaget lægemidler, euforiserende stoer, alkohol eller andre stoer, som kan påvirke hans eller hendes reekser eller opmærksomhed.

• Vær opmærksom på, at operatøren eller brugeren er ansvarlig for ulykker, som påføres andre personer eller deres ejendom. Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, samt at tage de nødvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gælder især på skråninger og i kuperet, glat eller ustabilt terræn.

• Hvis maskinen videresælges eller udlånes, skal man sørge for, at den nye bruger gøres bekendt med anvisningerne i denne instruktionsbog.

• Anvendelse af maskinen til fældning af træer og opskæring af grene kræver specik træning.

Personlige værnemidler (PV)

• Bær tætsiddende beskyttelsestøj udstyret med skæreværn, vibrationsdæmpende handsker, hjelm, beskyttelsesbriller, støvmaske, høreværn og skæresikre sko med skridsikker sål.

• Bær ikke halstørklæder, skjorter, halskæder, armbånd, løstsiddende tøj eller tøj med snører eller slips og under ingen omstændigheder hængende eller brede tilbehør, som kan sætte sig fast i maskinen eller i genstande eller materialer, der forendes på arbejdspladsen.

• Langt hår skal holdes forsvarligt samlet. Forbrændingsmotor - brændstof FARE! Benzinen og blandingen olie/benzin er yderst brandfarlige!

• Opbevar benzinen og blandingen i egnede beholdere, der er godkendt for brændstoer, på et sikkert sted, der er væk fra varmekilder eller åbne ammer.

• Sørg for at beholderne og området hvor benzinen opbevares er fri for rester af savsmuld, små grene, blade og overskydende smørefedt.

• Beholderne må ikke være tilgængelige for børn.

• Det er forbudt at ryge under tilberedningen af blandingen, under opfyldning eller efterfyldning af brændstof og i det hele taget når brændstoet håndteres.

• Fyld brændstof på vha. en tragt og kun uden for.

• Undgå at indånde brændstofdampe.

• Påfyld aldrig brændstoet, og fjern aldrig brændstoftankens dæksel, når motoren er i gang eller stadig er varm.

• Åbn brændstoftankens dæksel langsomt for gradvist at aaste det interne tryk.

• Tilnærm aldrig en åben amme til beholderen for at kontrollere indholdet.

• Start ikke motoren, hvis der er spildt brændstof, men yt i stedet maskinen væk fra det forurenede område for at undgå brand. Vent til brændstoet er fordampet og dampen er forsvundet.

• Rens straks ethvert spor af brændstof, der måtte være spildt over maskinen eller på jorden.

• Sørg altid for at stramme dækslet godt, både på tank og brændstofdunk.

• Start aldrig maskinen på det sted, hvor påfyldningen er foregået. Start af motoren skal ske i en afstand på mindst 3 meter fra det sted, hvor der er foretaget påfyldning af brændstoet.

• Undgå at der spildes brændstof på tøjet; såfremt det sker, skal man skifte tøj, før motoren tændes.

• Lad ikke motoren køre i lukkede rum hvor der er risiko for farlig ophobning af kulilte. Maskinen skal startes i det fri eller på steder med tilstrækkelig udluftning. husk altid på, at motorens udstødningsgasser er giftige.

• Under start af maskinen må man ikke rette lydpotten og hermed udstødningsgassen mod brandfarlige materialer.

• Maskinen må ikke anvendes i eksplosionsfarlige miljøer, i nærheden af brandfarlige væsker, gas eller støv. Elektriske kontakter eller mekanisk gnidning kan skabe gnister, som kan antænde støv eller dampe.DA - 3

• Arbejd udelukkende i dagslys eller med en god kunstig belysning. Sigtforholdene skal være gode.

• Personer, børn og dyr skal holdes væk fra arbejdsområdet. Børn skal overvåges af en anden voksen.

• Kontrollér, at andre personer bender sig i en afstand på mindst 15 meter fra maskinens arbejdsradius.

• Undgå så vidt muligt at arbejde over våd eller glat jord, eller på en jordbund, der er alt for ujævn eller stejl, og som ikke sikrer brugerens stabilitet under arbejdet.

• Vær særligt opmærksom på ujævnt terræn (buler, forhøjninger), skråninger og skjulte farer og vær opmærksom på eventuelle forhindringer, som kan begrænse udsynet.

• Vær meget forsigtig i nærheden af grøfter, afgrunde eller volde.

• Vær opmærksom på trakken, hvis maskinen anvendes i nærheden af veje.

• For at undgå brandrisiko, må maskinen ikke efterlades i umiddelbar nærhed af tørre blade, græs eller andet brandbart materiale, mens motoren er varm. Betjening

• Under arbejdet skal maskinen altid holdes fast med begge hænder. Det forreste håndtag skal holdes med venstre hånd og det bageste håndtag med højre hånd, også selv om brugeren er venstrehåndet, og den skal holdes langt væk fra kroppen.

• Antag en fast og stabil stilling og udvis varsomhed.

• Undgå brug af ustabile stiger og paller.

• For bedre at søge hjælp i tilfælde af eventuelle ulykker, skal du undgå at arbejde alene eller på alt for øde steder.

• Du bør altid gå med maskinen, ikke løbe.

• Pas på, at sværdet ikke støder voldsomt mod fremmedlegemer/genstande, og pas på eventuel udslyngning af materiale som følge af kædens bevægelse. Hvis sværdet kommer i kontakt med en forhindring, kan der opstå tilbageslag (kickback). Tilbageslaget opstår, når enden af kæden møder en genstand, eller når træet klemmer omkring kæden og blokerer den under savningen. Denne kontakt ved enden af kæden kan medføre et lynhurtigt slag i modsat retning, der skubber sværdet opad og imod brugeren, ligesom i det tilfælde, hvor kæden blokeres langs sværdets øverste del. I begge situationer kan tilbageslaget medføre, at brugeren mister herredømmet over kædesaven med yderst alvorlige konsekvenser. For at undgå risikoen for tilbageslag skal man træe de herunder anførte forholdsregler: – Hold kædesaven stille med alle ngrene omkring kædesavens håndtag. Sørg for at holde kroppen og armene på en måde, som gør det muligt at modstå kraften fra eventuelle tilbageslag. – Stræk ikke armene for meget, og skær ikke over skulderhøjde. – Anvend udelukkende de sværd- og kædetyper, som er angivet af producenten. – Overhold producentens instruktioner vedrørende slibning af kæden og vedligeholdelse af kædesaven.

• Undgå at blive udsat for støv og savsmuld fra kæden under skæringsarbejdet.

• Rør ikke ved dele af motoren som under driften bliver varme. Risiko for forbrænding.

• Stands straks motoren i tilfælde af brud eller ulykker under arbejdet, og yt maskinen væk fra stedet for at undgå yderligere skader eller kvæstelser på sig selv eller andre personer. Yd straks den nødvendige førstehjælp, hvis ulykken har medført kvæstelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling. Fjern omhyggeligt alle genstande, som i tilfælde af uagtsomhed kan medføre skader eller kvæstelser på personer og dyr.

• Langvarig udsættelse for vibrationer kan medføre skader og neurovaskulære forstyrrelser (nærmere betegnet: "Raynaud’s fænomen" eller "hvide ngre), specielt hos personer, der lider af kredsløbsforstyrrelser. Symptomerne, som kan involvere hænder, håndled og ngre, viser sig som tab af følsomhed, sløvhed, kløen, smerter, aarvning og ændring i hudens struktur. Disse virkninger kan forstærkes af en lav rumtemperatur og/ eller et overdrevet greb på håndtagene. Så snart symptomerne viser sig, reducér da maskinens anvendelsestid, og kontakt en læge. Begrænsninger ved brug

• Maskinen må ikke anvendes af personer, der ikke er i stand til at holde den fast med begge hænder og/eller personer, der ikke er i stand til at opretholde en stabil balance under arbejdet.

• Anvend aldrig maskinen med beskadigede, manglende eller forkert placerede beskyttelsesanordninger.

• Anvend ikke maskinen, hvis tilbehør eller værktøjer ikke er monteret på de tilsigtede steder.

• Det er ikke tilladt at frakoble, fjerne eller manipulere sikkerhedsanordningerne/ mikroafbryderne.

• Motorens indstillinger må ikke ændres, og den må ikke tunes. Hvis man får motoren til at køre med et for højt omdrejningstal, øges risikoen for personskader.DA - 4

• Udsæt ikke maskinen for overdrevne belastninger, og brug ikke en lille maskine for at udføre et hårdt arbejde; brugen af en hensigtsmæssig maskine mindsker risiciene og forbedrer arbejdets kvalitet.

2.4 VEDLIGEHOLDELSE,

OPMAGASINERING En korrekt vedligeholdelse og opmagasinering bidrager til at opretholde maskinsikkerheden og maskinens ydeevne. Vedligeholdelse

• For at reducere brandrisikoen skal det med jævne mellemrum kontrolleres, at der ikke er olie og/eller brændstoækager.

• Det oplyste støj- og vibrationsniveauet i denne betjeningsvejledning svarer til maskinens maksimale driftsværdier. Brug af en ikke-afbalanceret skæreanordning, for høj kørehastighed eller manglende vedligeholdelse kan have en markant indydelse på støj- og vibrationsniveauet. Det er derfor nødvendigt at forebygge mulige skader som følge af høj støj og vibrationer. Vedligehold maskinen, bær høreværn og hold pauser under arbejdet. Opmagasinering

• Anbring ikke en maskine med brændstof i tanken i et rum, hvor brændstofdampen kan nå en amme, en gnist eller en varmekilde.

• For at mindske risikoen for brand må kasser med opskåret materiale ikke efterlades i et lukket rum.

2.5 MILJØBESKYTTELSE

Miljøbeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mennesker og det miljø, vi lever i.

• Undgå at være til gene for nabolaget. Brug kun maskinen til fornuftige tider (ikke tidligt om morgenen eller sent om aftenen/natten, når der kan være til gene for de nærmeste omgivelser).

• Kæden smøres med olie, og under arbejdet vil der altid være en mængde olie, der går spildt i miljøet. Anvend derfor kun biologisk nedbrydelige olietyper, der er specikt beregnet til denne type anvendelse. Anvendelse af mineralsk olie eller motorolie medfører alvorlige skader på miljøet.

• Overhold nøje de lokale bestemmelser hvad angår bortskaelse af emballage, olie, brændstoer, batterier, ltre, slidte dele og andre komponenter, som kan påvirke miljøet. Disse typer aald må ikke bortskaes sammen med det almindelige husholdningsaald, men skal indleveres særskilt til egnede genbrugsstationer, som vil sørge for genanvendelse af materialerne.

• Overhold nøje de lokale bestemmelser vedrørende bortskaelse af restmaterialet efter brug.

• Efter endt levetid må maskinen ikke efterlades i naturen. Henvend dig til din lokale genbrugsstation for bortskaelse i henhold til de gældende lokale bestemmelser.

Denne maskine er skovudstyr og mere præcist en kædesav konstrueret til skovarbejde. Maskinen består grundlæggende af en to-takts forbrændingsmotor, der forsynes med en luftkølet blanding af olie og benzin, og af et sværd, som overfører motorens bevægelse til en kæde med tænder, der fungerer som sav. Bevægelsen overføres fra motoren til kæden igennem en kobling med centrifugallodregulering, der undgår bevægelse af kæden, når motoren er i tomgang. Brugeren skal holde maskinen med begge hænder og kan ved hjælp af det forreste og bagerste håndtag betjene de vigtigste betjeningsanordninger samtidig med, at der holden en sikker afstand til skæreanordningen.

3.1.1 Tilsigtet brug

Denne maskine er designet og fremstillet til: – Fældning af træer, skæring i stykker og opskæring af grene i en størrelse, der er egnet til sværdets længde eller genstande af træ med lignende egenskaber. – Kun at blive brugt af én bruger.

3.1.2 Utilsigtet brug

Enhver anden brug end den ovenfor beskrevne kan være farlig og risikere at medføre kvæstelser og/eller materielle skader. Uegnet brug er for eksempel følgende (men ikke udelukkende): – trimning af hække; – graveringsarbejde; – udskæring af platforme, kasser og emballage i almindelighed; – udskæring af møbler eller andet, som kan indeholde søm, skruer og andre komponenter af metal; – udførelse af slagteriarbejde;DA - 5 – anvendelse maskinen til at skære andre materialer end træ (plastmaterialer eller byggematerialer); – anvendelse af maskinen som løftestang til at løfte, ytte eller at brække genstande; – anvendelse af en blokeret maskine på faste støtter; – Brug af skæreredskaber som afviger fra dem anført i tabellen "tekniske data". Risiko for sår og snit. – når maskinen anvendes af ere brugere. VIGTIGT Uegnet brug af maskinen medfører, at garantien bortfalder. Endvidere ophører producentens ansvar, hvilket betyder, at brugeren selv er ansvarlig for eventuelle udgifter som følge af skader eller kvæstelser på sig selv eller andre personer.

Denne maskine er tilsigtet almindelige brugere, dvs. ikke professionelle operatører. Maskinen er beregnet til "hobbybrug".

3.2 SIKKERHEDSMÆRKNING

Maskinen er mærket med forskellige symboler (g. 2). Symbolerne skal huske brugeren på de handlinger, som skal udføres for at benytte maskinen på sikker vis. Symbolernes betydning: ADVARSEL! FARE! Hvis denne maskine anvendes ukorrekt, kan den være farlig for brugeren og andre ADVARSEL! Læs brugsanvisningen inden brug af denne maskine. Brugeren af denne maskine, når denne anvendes under normale betingelser hver dag og kontinuerligt, kan udsættes for et støjniveau på 85 dB (A) eller mere. Anvend høreværn, beskyttelsesbriller og beskyttelseshjelm. Bær arbejdshandsker og sikkerhedsfodtøj! FARE FOR TILBAGESLAG! Tilbageslaget medfører en pludselig og ukontrolleret bevægelse af kædesaven imod brugeren. Arbejd altid på en sikker måde. Anvend altid kæder, som er forsynet med sikkerhedsled, der begrænser tilbageslaget. Hold aldrig maskinen med kun én hånd! Hold derimod fast i maskinen med begge hænder for at kunne styre maskinen og mindske risiko for tilbageslag. VIGTIGT Hvis mærkaterne er blevet ødelagt eller er ulæselige, bør de udskiftes. Ret henvendelse til dit autoriserede servicecenter for at få udleveret nye mærkater.

3.3 TYPESKILT PÅ PRODUKTET

Produktets typeskilt indeholder de følgende data (g. 1 ):

2. Overensstemmelsesmærkning

6. Fabrikantens navn og adresse

Skriv maskinens identikationsoplysninger i felterne på etiketten på indersiden af forsiden. VIGTIGT Anvend identikationsdataene på typeskiltet hver gang der rettes henvendelse til det autoriserede servicecenter. VIGTIGT Eksemplet på overensstemmelseserklæringen ndes på de sidste sider i denne manual.DA - 6

3.4 HOVEDKOMPONENTER

Maskinen består af følgende hovedkomponenter (g. 1): A. Motor: driver kniven. B. Forreste håndtag: støttehåndtag som sidder foran på motorsaven. Det gribes med venstre hånd. C. Bagerste håndtag: støttehåndtag som sidder bag på motorsaven. Det gribes med højre hånd. Her sidder betjeningerne til accelerationen. D. Forreste håndbeskytter: beskyttelsesanordning som sidder mellem det forreste håndtag og kæden for at beskytte hånden mod snit, såfremt den glider på håndtaget. Håndbeskytteren fungerer også som anordning til aktivering af kædebremsen (afsnit 5.7). E. Bagerste håndbeskytter: beskyttelsesanordning som sidder nedenunder til højre for det bagerste håndtag, og som beskytter hånden mod tilbageslag af kæden hvis den springer eller falder af sværdet. F. Sværd: holder og fører kæden. G. Kæde: den skærende del som består af led som trækkes, der er udstyret med små skær kaldet "tænder", som er forbundet til hinanden med nitter. H. Fangtap: sikkerhedsanordning som forhindrer ukontrolleret bevægelse af kæden i tilfælde af at den går i stykker eller løsner sig.

I. Stammekrog: anordning monteret foran

det punkt hvor sværdet er monteret, der fungerer som støtte, når den er i kontakt med et træ eller en stamme. J. Beskyttelse af stammekrogen: anordning som dækker stammekrogen under håndtering, transport og opmagasinering af maskinen. Beskyttelsen skal aftages under arbejdet. K. Sværdbeskytter: skærm der dækker kædesavens sværd under ytning, transport og opmagasinering af maskinen.

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Af hensyn til opbevaring og transport er visse af maskinens komponenter ikke monterede på fabrikken. Disse komponenter skal monteres efter fjernelse af emballagen. Udpakningen og den endelige montering skal udføres på en jævn og stabil overade, hvor der er tilstrækkelig plads til at ytte maskinen og emballagen ved brug af passende redskaber. Tag ikke maskinen i brug før instruktionerne i afsnittet "MONTERING" er fuldførte.

4.1 KOMPONENTER TIL MONTERINGEN

Alle nødvendige dele til monteringen ndes i emballagen og er anført i nedenstående tabel: Beskrivelse Sværd inklusive skede Savkæde Nøgle (sidder nedenunder maskinen) (g. 1.M) Fil til ling af kæden Dokumentation

1. Åbn emballagen forsigtigt for ikke

inklusiv denne vejledning.

3. Tag alle umonterede enkeltdele ud af kassen.

4. Tag maskinen ud af emballagen.

5. Bortskaf kasse og emballage

i overensstemmelse med de lokale bestemmelser.

Bær altid robuste arbejdshandsker, når du håndterer sværdet og kæden. Udvis maksimal opmærksomhed under samling af sværdet og kæden for ikke at forringe maskinens sikkerhed og eektivitet. I tvivlstilfælde bør du kontakte forhandleren. Samtlige operationer skal udføres, mens motoren er slukket. Før sværdet monteret, skal man sikre sig, at kædebremsen ikke er aktiveret (afsnit 5.7).

1. Skru møtrikkerne af (g. 3.A) og fjern

koblingsskærmen (g. 3.B) således at du får adgang til kædehjulet og sværdets sæde.

2. Tag plast-afstandsstykket af (g. 3.C). Dette

afstandsstykke bruges kun under transporten af maskinen og skal ikke anvendes mere.DA - 7

3. Montér sværdet (Fig. 4.A) ved at indsætte

tappene (Fig. 4.B) i det aange hul (Fig. 4.C) og skubbe mod maskinens bagende.

4. Montér kæden (g. 6.A) rundt om

kædehjulet (g. 5.B) og langs rillen i sværdet (g. 5.C), og vær opmærksom på at overholde kædens køreretning (g. 5.D). Køreretning for kæden Hvis spidsen af sværdet har et næsehjul, skal du sikre, at kædens drivled er indsat korrekt i hullerne i næsehjulet (Fig. 6).

5. Kontrollér at kædestrammeren (Fig. 7.A) er

indsat korrekt i hullet på sværdet. I modsat fald skal du skrue på kædestrammeren med en skruetrækker (Fig. 7.B), indtil stiften sidder helt ind i hullet.

6. Montér skærmen igen uden at

stramme møtrikkerne helt.

7. Stil på kædestrammerens skrue (Fig.

8.A) indtil kæden er korrekt strammet.

8. Mens sværdet løftes, spændes

skærmens møtrikker helt ved hjælp af den medfølgende nøgle (Fig. 9).

4.2.1 Kontrol af kædens

spændingstilstand Kontrollér, at kæden er strammet. Kæden er korrekt strammet, når leddene ikke falder ud af føringen, hvis du tager fat i kæden midtvejs på sværdet (Fig. 10).

Muliggør start og standsning af motoren (g. 11.C). Motoren kan startes og sættes i drift. Motoren standser. Efter at have trykket på stopkontakten, vender afbryderen automatisk tilbage til startposition."I"

Anvendes ved tænding af kold motor. Chokeren har to stillinger: Stilling A (g. 11.A) - chokeren er frakoblet (normal drift og start med varm motor). Stilling B (g. 11.B) - chokeren er tilkoblet (start med kold motor). .

5.3 SPÆDEPUMPE (PRIMER)

Ved at trykke på spædepumpens gummiknap indsprøjtes der brændstof i karburatorens indsugningsmanifold, hvorved koldstart af motoren lettes (g. 12.A).

DEKOMPRIMERINGSVENTIL (KUN TIL MODELLEN SP 526) Når der trykkes på ventilen (Fig. 13.E), nedsættes komprimeringen af cylinderen, således at maskinen er nemmere at starte

5.5 HASTIGHEDSREGULATOR

Gør det muligt at regulere kædens hastighed. Det er kun muligt at trykke på hastighedsregulatoren (Fig. 12.B), hvis der samtidig trykkes på hastighedsregulatorens spærreknap (g. 12.C). Den korrekte arbejdshastighed opnås med hastighedsregulatoren (g. 12.B) helt i bund.

Spærreknappen til hastighedsregulatoren (g. 12.C) gør det muligt at trykke på hastighedsregulatoren (Fig. 12.B).

Er et sikkerhedsbremsesystem som låser kædens bevægelse i tilfælde af tilbageslag (kickback) under arbejdet. Tilbageslag sker som følge af unormal kontakt af sværdets spidsDA - 8 med et voldsomt ryk opad, der får hånden til at slå imod den forreste skærm (Fig. 1.D). Kædebremsen skal frigøres manuelt for at slå den fra. Kædebremse frakoblet. Når den forreste håndbeskytter (g. 1.D) er trukket helt tilbage, indtil der høres et klik. Kædebremse indkoblet. Sker når den forreste håndbeskytter (g. 1.D) er skubbet helt frem. Maskinen må ikke anvendes, hvis kædebremsen ikke fungerer korrekt. Kontakt i så fald forhandleren for det nødvendige eftersyn.

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer.

Før arbejdet startes er det nødvendigt at udføre en række kontroller og handlinger for at sikre, at arbejdet udføres hensigtsmæssigt og under sikre forhold. VIGTIGT Når maskinen leveres er tanken til olie-benzinblanding og smøreolietanken tomme.

6.1.1 Påfyldning af brændstof

Læs instruktionsmanualen omhyggeligt inden der påfyldes brændstof. Oplysninger om hvordan blandingen tilberedes og måder og forholdsregler ved påfyldning af brændstof se afsnit 7.3.

6.1.2 Påfyldning af kædeolie

Før maskinen tages i brug, skal der påfyldes kædeolie. Se måden og forholdsreglerne vedr.påfyldning af olie i afsnit 7.4.

6.1.3 Kontrol af kædens

spændingstilstand Samtlige operationer skal udføres, mens motoren er slukket. Bære kraftige arbejdshandsker. Kontrollér, at kæden er strammet. Kæden er korrekt strammet, når leddene ikke falder ud af føringen, hvis du tager fat i kæden midtvejs på sværdet (Fig. 10). Sådan reguleres kædens stramning:

1. Løsn skærmens møtrikker ved hjælp

af den medfølgende nøgle.

2. Stil på kædestrammerens skrue (Fig.

8.A) indtil kæden er korrekt strammet;

3. Mens sværdet løftes, spændes

skærmens møtrikker helt ved hjælp af den medfølgende nøgle (Fig. 9). Arbejd aldrig med en slap kæde, da kæden kan falde ud af rillen i sværdet og skabe risikosituationer. VIGTIGT I den første anvendelsesperiode skal kontrollen foretages oftere på grund af kædens tilpasning.

6.1.4 Klargøring af maskinen til arbejde

• Frostbeskyttelse Hvis kædesaven anvendes ved temperaturer un- der + 5°C, skal man indstille frostbeskyttelsen, inden man starter maskinen, for at undgå at der dannes is inden i karburatoren med deraf følgende reduktion af motorkraften eller uregelmæssig funk- tion af motoren. Maskinen har en ventilationslåge, som sidder på cylindertopstykket, der muliggør passage af varm luft til motoren. Under normal drift (temperatur over +5° C) skal man anvende maskinen i normal driftstilstand, dvs. på den måde den er indstillet fra fabrikken. For at skifte fra anvendelsesmåden “Normal” til anvendelsesmåden “Antifrost” (og omvendt):

luftltret (afsnit 8.2). 3.a på modellerne SP 386 og SP 426: – tag frostbeskyttelseshætten ud af dens leje på højre side af cylindertopstykket (g. 14.A); – drej frostbeskyttelseshætten så symbolet med «SNEFNUGGET» vender nedad, således at ventilationslåges står åben (g. 14.B);DA - 9 3.b på modellerne SP 466 og SP 526: – løsn skruerne som holder cylindertopstykket (g. 15.A) (2 skruer indvendigt og en indvendigt på topstykket) og aftag cylindertopstykket (g. 15.B); – tag frostbeskyttelseshætten ud af dens leje (g. 16.A), som sidder midt på og bag på cylindertopstykket (g. 16.B); – drej frostbeskyttelseshætten så symbolet med «SNEFNUGGET» vender opad, (g. 17.A) således at ventilationslåges står åben (g. 17.B); – sæt cylindertopstykket tilbage på plads.

4. sæt luftlteret og dets dæksel

på igen (afsnit 8.2). BEMÆRK Hvis maskinen kører i anvendelsesmåden ”antifrost” ved højere temperaturer end +5° C, kan motoren have svært ved at starte, og det kan forekomme, at motoren kører ved en forkert hastighed. Husk derfor altid at tjekke, at maskinen er blevet indstillet tilbage til normal anvendelsesmåde (dvs. frostbeskyttelseshætten på siden med symbolet ”SOL” og ventilationslågen lukket), når der ikke længere er fare for isdannelse.

6.2 SIKKERHEDSKONTROLLER

Udfør de følgende sikkerhedskontroller og kontrollér at resultaterne svarer til dem som er anført i skemaerne. Udfør altid sikkerhedskontrollerne før maskinen tages i brug. Udfør en daglig kontrol af maskinen før brug, efter at den er faldet ned eller har fået stød for at kontrollere for alvorlige skader eller defekter.

6.2.1 Generel kontrol

Emne Resultat Håndtag og skærme (Fig. 1.B - 1.E) Rene, tørre uden rester af olie og fedt; fastgjort korrekt og solidt til maskinen. Skruer på maskinen og på sværdet Korrekt fastgjorte (ikke løsnede) Sværd (Fig. 1.F) Monteret korrekt Kæde (g. 1.G) Slebet, ikke beskadiget eller slidt, monteret og strammet korrekt. Luftlter (g. 38.B) Rent Ledning og tændrørskabel Ikke i stykker for at undgå gnistdannelse. Tændrørshætte (g. 31.A) Ikke i stykker og korrekt monteret på tændrøret

6.2.2 Funktionsafprøvning af maskinen

Handling Resultat Start maskinen (afsnit 6.3) Kæden (g. 1.G) må ikke bevæge sig, når motoren kører i tomgang. Anvend ikke maskinen, hvis kæden bevæger sig med motoren i tomgang; i denne situation er det nødvendigt at kontakte forhandleren. Tryk samtidig på hastighedsregulatoren (g. 12.B) og spærrehåndtaget til hastighedsregulatoren (g. 12.C). Håndtagene skal kunne bevæge sig frit uden at være stramme. Kæden bevæger sig. Slip hastighedsregulatoren (Fig. 12.B) og spærrehåndtaget til hastighedsregulatoren (g. 12.C) De skal vende automatisk og hurtigt tilbage til udgangsstillingen, motoren skal vende tilbage til tomgang og kæden må ikke bevæge sig. Tryk på hastighedsregulatoren (uden at trykke på spærreknappen) (g. 12.B) Hastighedsregulatoren må ikke bevæge sig. Tryk på kontakten til start/stop af motoren (g. 11.C) Kontakten skal ytte sig uden problemer fra en stilling til den anden, og når den slippes, skal den vende automatisk tilbage til startstilling.DA - 10 Handling Resultat KONTROL AF KÆDEBREMSEN

håndtagene med begge hænder.

hastighedsregulatoren for at holde kæden i bevægelse, skub den forreste håndbeskytter fremad med venstre hånds håndryg (afsnit 5.7 ).

standse med det samme. Når kæden er standset, skal du med det samme slippe hastighedsregulatoren og frakoble kædebremse (afsnit 5.7). Hvis en af kontrollerne ikke fører til resultatet angivet i tabellerne, bør maskinen ikke anvendes! Indlever maskinen til et servicecenter for de relevante kontroller og en eventuel reparation.

VIGTIGT Der sidder en etikette (Fig. 2) på maskinen, som viser de vigtigste startfaser. Etiketten fungerer som hurtigvejledning og erstatter ikke proceduren beskrevet nedenunder. Før maskinen startes:

5. Stil maskinen i en stabil position på jorden.

6. Tag sværdskeden (g. 1.K) og

stammekrogens beskyttelse af (g. 1.J) (hvis monteret).

7. Kontrollér, at sværdet og kæden ikke

rører ved jorden eller andre genstande.

8. Sørg for at kædebremsen er

aktiveret (afsnit 5.7). VIGTIGT For at undgå brud må kablet ikke trækkes ud i dets fulde længde eller glide langs føringshullets kant. Grebet skal slippes gradvist, så det ikke springer for voldsomt tilbage. VIGTIGT Startkablet må aldrig vikles rundt om hånden. Kædesaven må ikke startes ved at lade den falde, mens man holder startkablet. Denne metode er yderst farlig, fordi man fuldstændigt mister herredømmet over maskinen og kæden. BEMÆRK Kontakten er altid i startstilling (afsnit 5.1).

Ved “koldstart” forstås start, når motoren har været standset i mindst 5 minutter, eller efter påfyldning af brændstof.

2. Tryk på spædepumpens gummiknap (g.

Tryk på dekomprimeringsventilen (Fig. 13.E). BEMÆRK Umiddelbart efter start af motoren vender ventilen automatisk tilbage til den oprindelige position.

4. Hold fast i maskinen på jorden, med en

hånd på det forreste håndtag og en fod indført i det bagerste håndtag, for ikke at miste kontrollen under startfasen (g. 18). Hvis brugeren ikke holder godt fast i maskinen, kan stødet fra motoren få brugeren til at miste balancen, eller sværdet kan udslynges mod en genstand eller selve brugeren.

5. Træk langsomt i startgrebet 10 - 15 cm,

indtil der mærkes en vis modstand; træk derefter yderligere 4 gange, indtil de første startlyde kan høres fra motoren. I denne fast starter motoren ikke. VIGTIGT Træk ikke i startgrebet mere end 4 gange.

6. Frakobl chokeren (g. 11.A) ved at

ytte håndtaget til stilling «A».

7. Træk igen i startgrebet, indtil

motoren starter normalt.

8. Så snart motoren er startet, skal man

trykke samtidig på gashåndtaget (g. 12.B) og grebet til låsning af gashåndtaget (g. 12.C) for at frakoble for- accelerationsmekanismen. Lad motoren køre i minimumstilstand i 10-15 sekunder.

9. Frakobl kædebremsen (afsnit 5.7).

VIGTIGT Motoren må ikke dreje ved et højt omdrejningstal, når kædebremsen er indkoblet, da dette kan medføre overhophedning og beskadigelse af koblingen.DA - 11

10. Giv motoren lov til at køre i tomgang i mindst

1. Tryk på spædepumpens gummiknap (g.

Tryk på dekomprimeringsventilen (Fig. 13.E). BEMÆRK Umiddelbart efter start af motoren vender ventilen automatisk tilbage til den oprindelige position.

3. Tilkobl chokeren (position «B» - afsnit

5.2) og frakobl den med det samme igen (position «A» - afsnit 5.2); ved at gøre dette aktiveres for-accelerationsmekanismen.

4. Følg punkterne 4, 7, 8 og 9 i den

Når man for første gang skal fælde et træ eller opskære grene, er det hensigtsmæssigt: – at gennemgå en specik træning omkring brugen af denne type udstyr; – at læse sikkerheds- og brugsanvisningerne i denne manual omhyggeligt; – at træne på træstubbe, der ligger på jorden eller er fastgjort til arbejdsbukke, med henblik på at opnå den nødvendige fortrolighed med maskinen og med de mest hensigtsmæssige skæreteknikker. For at betjene maskinen gøres som beskrevet i det efterfølgende:

• Slå altid kædebremsen fra før der trykkes på hastighedsregulatoren.

• Hold altid fast i maskinen med begge hænder. Det forreste håndtag skal holdes med venstre hånd og det bageste håndtag med højre hånd, også selv om brugeren er venstrehåndet. Stands øjeblikkeligt maskinen, hvis kæden sidder fast under arbejdet.

6.4.1 Kontrolforanstaltninger, der

skal udføres under arbejdet

6.4.1.a Kontrol af kædens

spændingstilstand Da kæden under arbejdet bliver efterhånden længere, skal kædens spændingstilstand kontrolleres hyppigt (afsnit 6.1.3).

6.4.1.b Kontrol af olietilgang

VIGTIGT Maskinen må aldrig anvendes uden smøring! Olietanken kan tømmes næsten fuldstændigt, hver gang brændstoet bruges op. Sørg for at fylde olietanken fuldstændigt op, hver gang der påfyldes brændstof på maskinen (afsnit 7.4). Forvis dig om, at sværdet og kæden er korrekt placeret, når du foretager kontrol at olietilgangen. Start motoren (afsnit 6.3), hold den i mellemhastighed og kontrollér, at kædeolien spredes som vist på (Fig. 19). Mængden af kædeolie kan indstilles ved med en skrue at stille på pumpens reguleringsskrue (Fig. 20.A), som sidder nedenunder maskinen. Dette er symbolet, som identicerer oliepumpereguleringen:

Drej med skruetrækkeren mod stillingen “+” for at øge mængden af kædeolie; drej mod stillingen “-” for at reducere mængden.

6.4.2 Arbejdsteknikker

6.4.2.a Afgrening af et træ

Kontrollér, at det område, hvor grenene vil falde, er og forbliver frit.

1. Placér Dem på den modsatte side

af den gren, som skal hugges.

2. Start med de laveste grene, og

fortsæt derefter med de højere.

3. Udfør opskæringen nedefra og opad for at

undgå, at sværdet sætter sig fast (Fig. 21).DA - 12

6.4.2.b Fældning af et træ

VIGTIGT Når to eller ere personer er i gang med skæring og fældning på samme tid, skal indgrebene udføres i separate arbejdsområder i en afstand på mindst 2,5 gange højden på træet, som skal fældes. Fæld ikke træer hvis der er risiko for at det bringer personer i fare, eller at de rammer el-ledninger eller forårsager materielle skader. Hvis træet kommer i kontakt med en højspændingsledning, skal der straks rettes henvendelse til strømforsyningsselskabet. Før træet fældes: – skal dets naturlige hældning, siden med de største grene samt vindretningen vurderes. Herved er det muligt at bestemme, hvorledes træet vil falde. – skal man fjerne snavs, småsten, barkstykker, søm, metalclips og ståltråd fra træet. – skal man rydde området omkring træet og sørge for, at du har solidt fodfæste. – skal man sørge for egnede ugtveje, som er frie for hindringer; ugtvejene skal forberedes ca. 45° i modsat retning i forhold til det sted, hvor træet vil falde (Fig. 22), og skal gøre det muligt for brugeren at nå frem til et sikkert sted, som bender sig i en afstand på cirka 2,5 gange højden af træet som fældes. – Man skal holde sig på højereliggende terræn end træet som fældes, da det er sandsynligt at træet ruller eller falder efter fældningen.

1. Følg fælderetningsmærkningen på

kædesaven (g. 23.A) og sigt mod en genstand på jorden i den retning man ønsker at fælde træet (g. 23.B).

2. Placér dig til højre for træet

3. Udfør det vandrette forhug i 1/3 af

træets diameter vinkelret i forhold til faldretningen (Fig. 24.A).

4. Udfør fældesnittet mindst 5 cm højere end

den vandrette del af forhugget (Fig. 24.B).

5. Sørg for, at fældesnittet stopper således,

at der er nok træ til fældekammen, der fungerer som et "hængsel" (Fig. 24.C). Fældekammen hindrer vridning af træet og sikrer, at træet falder i den rigtige retning. Skær ikke gennem fældekammen.

6. Uden at tage sværdet ud, reducér

gradvist tykkelsen af det uoverskårne stykke i midten, indtil træet vælter.

7. Hvis der er risiko for, at træet ikke falder

i den ønskede retning, eller at det mister stabiliteten bagud i forhold til forhugget og bøjer kæden, skal skæringen afbrydes inden afslutning af fældesnittet. Brug kiler af træ, plast eller aluminium (Fig. 24.D) til at åbne snittet. Få træet til at falde langs den ønskede faldlinje ved at slå på kilerne med en hammer.

8. Når træet begynder at falde, skal maskinen

trækkes ud af snittet, standses (afsnit 6.6) og stilles på jorden og man skal derefter bevæge sig væk af ugtvejen. Vær opmærksom på faldende grene, og se efter hvor De træder.

6.4.2.c Styning af grene fra et træ

Styning betyder fjernelse af grene fra et fældet træ. Vær opmærksom på: De steder, hvor grenen hviler på jorden; muligheden for, at en gren kan være spændt; den retning, som grenen kan antage under opskæringen, samt træets mulige ustabilitet, når grenen er hugget. I forbindelse med styning er det nødvendigt at efterlade de største nederste grene til understøtning af stammen på jorden. Sav små grene med en enkelt bevægelse (Fig. 25.A). Det er bedre at save grene som er i spænd ved at save nedefra og op for at undgå at bøje savens kæde (Fig. 25.B).

6.4.2.d Opskæring af en stamme

Skæring af tværsnit betyder skæring af en stamme i længderetningen. Det er vigtigt at sikre, at fødderne står fast, og at din kropsvægt er fordelt ensartet på begge fødder. Hæv og understøt så vidt muligt stammen ved hjælp af grene, stammer eller arbejdsbukke. Inddelingen i stykker af en træstamme forenkles ved brug af stammekrogen (g. 1.I):

1. Stik stammekrogen ind i stammen

og udfør en bueformet bevægelse med maskinen med stammekrogen som støttepunkt, således at sværdet kan trænge ind i træet (g. 26).

2. Gentag om nødvendigt operationen, idet

stammekrogens støttepunkt yttes.

• Stammen ligger på jorden Når stammen ligger på jorden i hele sin længde, skal den skæres oppefra (opskæring oppefra) (Fig. 27.A). – Skær op til ca. halvdelen af diameteren; vend derefter stammen for at fuldstændiggøre skæringen fra den anden side.DA - 13

• Stammen støtter kun på den ene ende Når stammen kun støtter på den ene ende: – skær 1/3 af diameteren nedefra (opskæring nedefra) (Fig. 28.A); – afslut herefter skæringen oppefra således, at tværsnittet oppefra mødes med den første skæring (Fig. 28.B).

• Stammen støtter i begge ender Når stammen kun støtter i begge ender: – skær 1/3 af diameteren oppefra (opskæring oppefra) (Fig. 29.A); – afslut herefter skæringen ved at udføre tværsnittet nedefra (nederste 2/3 af diameteren), indtil tværsnittet mødes med den første skæring (Fig. 29.B).

BEMÆRK I de første 6-8 timer, hvor maskinen er i drift, bør motoren ikke anvendes ved maksimalt omdrejningstal. VIGTIGT Stands maskinen (afsnit 6.6) under ytning fra det ene arbejdsområde til det andet.

Fremgangsmåde ved standsning af maskinen:

1. Slip hastighedsregulatoren (Fig. 12.B) og lad

motoren køre i tomgang i nogle sekunder.

2. Tryk kontakten (g. 11.C) over i stilling «O».

3. Vent på at kæden standser.

Når hastighedsregulatoren stilles i tomgangshastighed, stopper kæden først efter nogle sekunder. Motoren kan være meget varm umiddelbart efter at den er slukket. Rør den ikke. Risiko for forbrændinger.

– Fjern tændrørshætten (Fig. 31.A). – Sæt sværdbeskytteren på. – Lad maskinen køle ned. – Løsn sværdets fastgørelsesmøtrikker for at reducere kædens spænding. – Rengør maskinen grundigt for støv og snavs og fjern alle spor af savspåner og olieaejringer fra kæden (afsnit 7.5, par. 7.6). – Kontrollér at der ikke ndes komponenter, som er løse eller beskadigede. Udskift de beskadigede dele og stram om nødvendigt løsnede skruer og bolte. VIGTIGT Stands maskinen (afsnit 6.6), aftag tændrørshætten (g. 31.A) og sæt sværdskeden på hver gang maskinen efterlades uovervåget eller når den ikke anvendes.

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Før der udføres nogen form for kontrol, rengøring eller vedligeholdelses-/ indstillingsindgreb på maskinen:

• Vent på at kæden standser helt.

• Sæt sværdbeskytteren på, undtagen når der skal udføres arbejde på sværdet eller kæden.

• Fjern tændrørshætten (Fig. 31.A);

• Vent, indtil motoren er passende afkølet.

• læs den tilhørende vejledning;

• Tag passende beklædning, arbejdshandsker og beskyttelsesbriller på.

• Hyppighed og type handlinger er opsummeret i "Tabel over vedligeholdelse" (se kap. 12). Formålet med tabellen er at bidrage til en opretholdelse af maskinens eektivitet og sikkerhed. Tabellen angiver de vigtigste indgreb, og hvor ofte det enkelte indgreb skal udføres. Udfør indgrebet, når den første frist udløber.

• Anvendelse af reservedele og tilbehør, som ikke er originale, kan have en negativ virkning på maskinens funktion og sikkerhed. Fabrikanten kan ikke holdes til ansvar i tilfælde af skader eller læsioner forårsaget af disse produkter.DA - 14

• Originale reservedele kan fås hos autoriserede servicecentre og forhandlere.

• Brug aldrig maskinen med slidte eller ødelagte dele. Defekte dele bør altid udskiftes og ikke repareres. VIGTIGT Alle handlinger til vedligeholdelse og regulering, som ikke er beskrevet i denne brugsanvisning, skal udføres af forhandleren eller af et specialiseret servicecenter.

Denne maskine er forsynet med en 2-taktsmotor, der kræver en blanding af benzin og smøreolie. VIGTIGT Anvendelse af ren benzin beskadiger motoren og medfører bortfald af garantien. VIGTIGT Anvend kun brændstof og smøremidler af upåklagelig kvalitet for at bevare ydelsen og sikre en lang levetid for de mekaniske dele.

Anvend kun blyfri benzin (grøn benzin) med et oktantal, der ikke er lavere end 90 N.O. VIGTIGT Blyfri benzin har tendens til at danne bundfald i beholderne, hvis den opbevares i over 2 måneder. Anvend altid frisk benzin!

Anvend udelukkende syntetisk olie af en upåklagelig kvalitet, der er specik for 2-taktsmotorer, mindst til specikation JASO FC. Hos Deres forhandler kan De få olier, der netop er designet for denne type motor, og som sikrer et højt beskyttelsesniveau. Anvendelse af disse olier muliggør sammensætning af en 2,5% blanding, det vil sige en blanding, der består af 1 del olie til 40 dele benzin.

Tabellen viser de mængder af benzin og olie, som skal anvendes til fremstilling af blandingen.

1. Hæld ca. halvdelen af benzinmængden

2. Tilsæt hele oliemængden.

3. Tilsæt resten af benzinen.

4. Luk dækslet igen, og omryst kraftigt.

VIGTIGT Blandingen er udsat for ældning. Forbered ikke overdrevne mængder blanding for at undgå dannelse af bundfald. VIGTIGT Hold beholderne for blanding og benzin adskilt, og forsyn dem med navneangivelse for at undgå, at de ombyttes i anvendelsesøjeblikket. VIGTIGT Rens beholderne for benzin og blanding jævnligt for at fjerne et eventuelt bundfald.

7.3 PÅFYLDNING AF BRÆNDSTOF

Påfyldning af brændstof skal ske med maskinen standset, og med tændrørshætten aftaget. Det følgende skal foretages, inden påfyldningen udføres:

position og med brændstoftankens dæksel vendt opad. BEMÆRK På dækslet til brændstoftanken (g. 32.A) ndes følgende symbol: Tank til blanding af olie og benzin

3. Rengør både dækslet og omkring

dækslet for at undgå, at snavs falder ind under påfyldningen.

4. Åbn brændstoftankens dæksel forsigtigt

for gradvist at aaste trykket.

5. Foretag påfyldningen med en tragt, og

undgå at fylde tanken helt op til randen.DA - 15 BEMÆRK Under brugen af maskinen er det muligt at se, om der er brændstof på gennem skueglasset (g. 32.B).

7.4 FYLDNING AF TANK TIL KÆDEOLIE

BEMÆRK På dækslet til kædeolietanken (g. 32.C) ndes følgende symbol: Tank til kædeolie VIGTIGT Anvend udelukkende specik olie til kædesave eller klæbeolie til kædesave. Der må ikke anvendes olie indeholdende urenheder, idet dette medfører tilstopning af ltret i tanken og uoprettelige skader på oliepumpen. For at opnå en eektiv smøring af de skærende dele er det uhyre vigtigt, at den anvendte olie er af god kvalitet. Brugt olie eller olie af dårlig kvalitet forringer smøringen og reducerer levetiden for kæden og sværdet. – Fyld altid olietanken fuldstændigt op (ved hjælp af en tragt), hver gang der påfyldes brændstof. Olietankens rumfang er nemlig beregnet således, at brændstoet bruges op før olien; på denne måde mindskes risikoen for, at maskinen kører uden smøremiddel.

7.5 RENGØRING AF MASKINEN

OG MOTOREN Hver gang efter arbejde skal maskinen renses omhyggeligt for støv og rester.

• For at mindste brandfaren: – skal maskinen - og specielt motoren og området omkring støjdæmperen - holdes fri for rester af savsmuld, blade eller overskydende smørefedt. – Rens hyppigt cylinderens kølenner med trykluft (g. 33).

• For at undgå overophedning og skader på motoren: – Gitteret til indsugning af køleluft (g. 34) skal altid holdes rent og fri for savspåner og snavs.

• Hold den klokkeformede afkoblingsblok fri for savsmuld og rester (g. 35), ved at afmontere koblingsskærmen (afsnit 4.2) og genmontere den korrekt, når arbejdet er udført. Hver ca. 30 timers arbejde skal det indre leje smøres hos Deres forhandler.

7.6 RENGØRING AF KÆDEN

Efter hver brug skal du fjerne alle spor af savsmuld og olierester fra kæden. I tilfælde af kraftig tilsmudsning eller dannelse af fast olie, som har sat sig fast på kæden, skal kæden tages af og lægges i blød i nogle timer i en beholder med et egnet rensemiddel. Skyl derefter kæden i rent vand, og behandl den med passende korrosionsbeskyttende middel, inden den igen monteres på maskinen.

7.7 KÆDESTOPPER-STIFT

Kontrollér tilstanden af kæden fangtap (Fig.1.H) før hver brug og sørg for at reparere den, hvis den er beskadiget.

• Kontrollér tilspænding af alle skruer og møtrikker før hver brug for at være sikker på, at maskinen altid er i sikker driftstilstand.

• Kontrollér før hver brug at håndtagene sidder korrekt fast.

Før hver daglig brug skal man afmonteret koblingens skærm (afsnit 4.2), afmontere sværdet og kontrollere at smørehullerne i maskinen (Fig. 36.A) og i sværdet (Fig. 36.B) ikke er tilstoppede.

8.2 RENSNING AF LUFTFILTER

VIGTIGT Rengøring af luftltret er væsentligt for maskinens gode funktion og holdbarhed. Arbejd aldrig uden lter, eller når ltret er beskadiget, da dette kan medføre uoprettelige skader ved motoren. Rengøringen skal foretages for hver 8-10 timers arbejde. For at rengøre ltret:

1. Frigør igen (g. 37.A) og tag

dækslet af (g. 37.B).

2. Tryk på luftlterets metalstopanordning

indtil der høres et klik (g. 38.A).DA - 16

3. Tag luftlteret ud (g. 38.B), bank

det forsigtigt for at fjerne snavs og rens det med en blød pensel.

4. Hvis lteret er helt tilstoppet, skal det

vasken med ren benzin. Hvis der anvendes trykluft, skal det blæses ind fra den indre mod den ydre side (Fig. 39).

5. Sæt lteret på igen (g. 40.B), træk

i metalstopanordningen (g. 40.A) indtil der høres et klik og lteret er fastspændt på sin plads.

6. Sæt dækslet på igen (g. 41.A) og

vær opmærksom på at alle dets dele placeres korrekt i deres lejer på cylinderhuset (g. 41.B).

7. Fastgør igen ved først at indsætte den

nederste del og derefter trykke på den øverste del, indtil der høres et klik (g. 41.C).

Få forhandleren til månedligt at kontrollere, at metalbåndet omkring den klokkeformede afkoblingsblok er helt. Båndet skal udskiftes, når det er slidt eller deformeret.

Kontrollér hyppigt tandhjulets tilstand hos Deres forhandler. Tandhjulet skal udskiftes, når det er slidt i uacceptabelt omfang. Montér aldrig en ny kæde med et slidt tandhjul eller omvendt.

8.5 KONTROL AF TÆNDRØRET

Der er adgang til tændrøret (g. 31.A) ved at fjerne luftltrets dæksel (g. 37.B). Fjern regelmæssigt tændrøret, og rengør det med en metalbørste for at fjerne eventuelle aejringer (Fig. 42.A). Kontrollér elektrodernes renhed og indbyrdes afstand (Fig. 42.B). Montér tændrøret igen, og fastspænd det med den medfølgende nøgle. Tændrøret skal udskiftes med et nyt med tilsvarende egenskaber i tilfælde af brændte elektroder eller nedslidt isolationsmateriale, og under alle omstændigheder hver 100 timers arbejde.

Startsnoren skal udskiftes hos forhandleren, så snart den begynder at vise tegn på slid.

8.7 VEDLIGEHOLDELSE AF KÆDEN

Af sikkerheds- og eektivitetshensyn er det meget vigtigt, at de skærende dele er godt slebet. Slibning af kæden er nødvendigt, når: – Savsmuldet ligner støv. – Der skal bruges mere kraft for at skære. – Skæringen er ikke retlinet. – Vibrationerne tiltager. – Maskinen bruger mere brændstof. En kæde, der ikke er tilstrækkeligt slebet, øger risikoen for tilbageslag (kickback). VIGTIGT Det anbefales at få udført slibningen hos et specialiseret servicecenter, der anvender specielt udstyr, som sikrer en minimal fjernelse af materiale og en konstant slibning over samtlige skær.

8.7.1 Filing af kæde

Slibningen af kæden udføres med specielle rundle med en specik diameter for hver type kæde (se "Vedligeholdelsestabel for kæden", kap. 14). Slibningen kræver gode manuelle evner og erfaring for at undgå beskadigelse ved skærene. For at slibe kæden:

1. Standse maskinen (afsnit 6.6).

2. Frakobl kædebremsen (afsnit 5.7).

3. Spænd sværdet (og den monterede kæde)

godt fast i en egnet skruestik (Fig. 43.A) og sørg for at kæden kan glide frit.

4. Spænd kæden, hvis den er slap (afsnit 6.1.3).

5. Indsæt len i tanden og hold en konstant

hældning som svarer til skærets prol (g. 43.B). Brug en lrytter som gør det lettere at føre len (g. 43.C).

6. Kør len kun nogle få gange,

udelukkende fremad, og gentag indgrebet for samtlige skær, som har samme retning (højre eller venstre).

7. Vend sværdet om i skruestikken, og gentag

målet angivet i "Vedligeholdelsestabel for kæden" (kap. 14) og slib eventuel overskydende højde af med en ad l således at prolen afrundes.DA - 17

9. Efter slibningen skal ethvert spor af

lspåner og metalstøv fjernes, og kæden skal smøres i et oliebad.

8.7.2 Udskiftning af kæden

Kæden skal udskiftes, når: – skærets længde er reduceret til 5 mm eller mindre (Fig. 43.E); – leddenes spillerum over nitterne er stort. – skærehastigheden er langsom og gentagne slibninger ikke forbedrer skærehastigheden. Kæden er slidt. VIGTIGT Efter at have udskiftet kæden skal man kontrollere, at den spændes hyppigere, da kæden i starten giver sig under brug.

8.8 VEDLIGEHOLDELSE AF SVÆRDET

BEMÆRK Alt arbejde, der involverer sværdet, kræver specik kompetence og anvendelse af specielt udstyr for at kunne udføres i henhold til korrekt faglig standard. Af sikkerhedshensyn bør du kontakte forhandleren. For at undgå asymmetrisk slid af sværdet, bør dette vendes om periodisk. For at opnå en vedvarende god funktion af sværdet, skal følgende udføres:

1. Smør næsehjulets lejer ved hjælp af den

dertil beregnede sprøjte (medfølger ikke).

2. Rens rillen i sværdet med

den dertil beregnede skraber (medfølger ikke) (Fig. 44.A);

3. Rens smørehullerne (Fig. 44.B);

4. Afgrat siderne, og slib eventuelle

ujævnheder mellem føringerne bort ved hjælp af en ad l (medfølger ikke).

8.8.1 Udskiftning af sværdet

Sværdet skal udskiftes, når: – rillens dybde er kortere end kædeleddenes højde (leddene må aldrig røre bunden); – føringens inderside er så slidt, at kæden bøjes i tværgående retning.

TOMGANGSHASTIGHEDEN Kontakt Deres forhandler, hvis der ikke kan opnås en tilfredsstillende justering, og skæreanordningen bevæger sig, selv om motoren er i tomgang (afsnit 8.11).

8.10 JUSTERING AF KARBURATOREN

Karburatoren er justeret på fabrikken på en sådan måde, at der i enhver anvendelsessituation opnås den maksimale ydelse med en minimal udledning af giftige dampe, under overholdelse af den gældende lovgivning. I tilfælde af dårlig ydelse, henvend Dem til Deres forhandler for at få kontrolleret karbureringsfunktionen og motoren. Justering af karburatoren: T = tomgangsjustering L = justering for blanding – lav hastighed H = justering for blanding – høj hastighed

VIGTIGT Sikkerhedsforskrifterne, som skal følges under opmagasinering af maskinen, er beskrevet i afsnit 2.4. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Når maskinen skal opmagasineres i mere end 2-3 måneder, skal der tages enkelte forholdsregler for at undgå vanskeligheder ved genoptagelse af arbejdet eller vedvarende beskadigelse af motoren. Før maskinen henstilles:

1. Skru koblingsskærmens to møtrikker af, skru

skærmen af og fjern tændrør og sværd.

2. Tøm olietanken, hæld ca. 100-120 ml specik

rensevæske i, og sæt dækslet på igen.

3. Montér skærmen igen uden at

stramme møtrikkerne.

4. Start maskinen og hold motoren ved høj

hastighed, indtil alt rensemiddel er brugt op.

5. Sæt motoren i minimum og lad maskinen

køre, indtil alt brændstoet i tanken og i karburatoren er brugt op.

6. Lad motoren køle af.

8. Hæld en teskefuld frisk olie til

2-taktsmotorer i tændrørshullet.

9. Træk ere gange i startgrebet for

at fordele olien i cylinderen.

10. Montér tændrøret med stemplet ved

øverste dødpunkt (som kan ses fra tændrørshullet; det vil sige, med stemplet ved maksimal slaglængde).

11. Rengør omhyggeligt maskinen.

12. Kontrollér at maskinen ikke har

skader. Kontakt om nødvendigt et autoriseret servicecenter.DA - 18

13. Opmagasiner maskinen:

– et tørt sted – beskyttet mod vind og vejr – med sværdskeden korrekt monteret – utilgængeligt for børn. – sørg for at have fjernet nøgler og værktøj anvendt til vedligeholdelse. Det følgende udføres, når maskinen tages i brug igen:

3. Kontrollér tændrøret (afsnit 8.5).

4. Klargøring af maskinen (afsnit 4.2, kap. 6).

10. FLYTNING OG TRANSPORT

Når maskinen yttes eller transporteres, skal man: – Standse maskinen (afsnit 6.6). – Vent på at kæden standser. – Fjern tændrørshætten (Fig. 31.A). – Sæt sværdbeskytteren på. – Tag fat i maskinen udelukkende i håndtagene og rette sværdet i modsat retning i forhold til køreretningen. Når maskinen transporteres i bil skal man: – Anbringe den, så den ikke udgør en risiko for nogen. – Fastgøre den omhyggeligt til transportmidlet med reb eller kæder for at undgå at den vælter med risiko for at den bliver beskadiget eller der spildes olie.

11. SERVICE OG REPARATIONER

Denne brugsanvisning indeholder alle nødvendige anvisninger til brug af maskinen og en korrekt grundlæggende vedligeholdelse, som kan udføres af brugeren selv. Alt justerings- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, skal udføres hos din forhandler eller et specialiseret servicecenter, som er i besiddelse af den nødvendige fagkundskab og det nødvendige værktøj til at udføre arbejdet korrekt, således at maskinens oprindelige sikkerhedsniveau bibeholdes. Indgreb udført af værksteder, som ikke er godkendte, eller af ukvalicerede personer medfører, at alle fabrikantens garantier og forpligtelser eller ansvar bortfalder.

• Kun de ocielt autoriserede værksteder kan udføre reparation og vedligeholdelse, som dækkes af garantien.

• De autoriserede servicecentre anvender udelukkende originale reservedele. De originale reservedele og det originale tilbehør er blevet specielt udviklet til disse maskiner.

• De uoriginale reservedele og tilbehør er ikke blevet godkendt, og anvendelse heraf medfører, at garantien bortfalder.

• Det anbefales at få foretaget en årlig kontrol af maskinen på et autoriseret servicecenter til vedligeholdelse, service og kontrol af de monterede sikkerhedsanordninger.

Garantien dækker alle materiale- og fabrikationsfejl. Brugeren skal nøje følge alle anvisninger i den vedlagte dokumentation. Garantien dækker ikke skader som følge af:

• Manglende kendskab til den medfølgende dokumentation.

• Utilsigtet eller ukorrekt brug og montage.

• Anvendelse af uoriginale reservedele.

• Anvendelse af tilbehør, som ikke er leveret eller godkendt af fabrikanten. Garantien dækker heller ikke:

• Normal slitage på forbrugsmaterialer såsom skæreanordninger og sikkerhedsbolte.

• Normal slitage. Køber er beskyttet af den nationale lovgivning. Købers rettigheder i henhold til den nationale lovgivning er ikke på nogen måde begrænset af denne garanti.

13. TABEL FOR VEDLIGEHOLDELSE

Indgreb Hyppighed Afsnit Første gang Efterfølgende hver MASKINEDA - 19 Indgreb Hyppighed Afsnit Første gang Efterfølgende hver Kontrol af alle fastgøringer - Før hver brug 7.8 Sikkerhedstjek / Kontrol af betjeninger - Før hver brug 6.2 Kontrol af fangtap - Før hver brug 7.7 Kontrol af smørehuller i maskinen og i sværdet - Før hver daglig brug 8.1 Generel rengøring og kontrol - Efter hver brug 7.5 Rengøring af kæden - Efter hver brug 7.6 Smøring af kugleleje inden i koblingshus - 30. time 7.5 * Kontrol af koblingshus - 1 gang om måneden 8.3 * Kontrol af kædehjul - 1 gang om måneden 8.4 * Vedligeholdelse af kæde - - 8.7, 14 Vedligeholdelse af sværd - - 8.8 MOTOR Kontrol/genopfyldning af brændstof - Før hver brug 7.3. Fyld kædeolie på - Ved hver brændstofpåfyldning

Generel rengøring og kontrol - Efter hver brug 7.5 Rensning af luftlter 8-10 timer / efter hver sæson 8.2 Rengøring af tændrøret - 10 timer / før hver sæson 8.5 Udskiftning af tændrør - 100 timer / før hver sæson 8.5

• Indgrebet skal udføres af deres forhandler eller et specialiseret center

14. VEDLIGEHOLDELSESTABEL FOR KÆDEN

Kædens mål Niveau af begrænsningstand (a) Fildiameter (d)

tommer mm tommer mm tommer mm 3/8 Mini 9,32 0,018 0,45 5/32 4,0 0,325 8,25 0,026 0,65 3/16 4,8 3/8 9,32 0,026 0,65 13/64 5,2 0,404 10,26 0,031 0,80 7/32 5,6 Tabellen viser oplysninger om slibning af forskellige typer kæder, uden at dette dog repræsenterer mulighed for at anvende andre kæder end dem, som er godkendt og anført i "Tabellen med korrekt kombination af sværd og kæde".DA - 20

ikke eller stopper hele tiden. Ukorrekt startprocedure. Følg vejledningen (afsnit 6.3) Tændrøret er snavset eller ukorrekt afstand mellem elektroderne. Kontrollér tændrøret (afsnit 8.5). Tilstopning af luftlter. Rengør og/eller udskift ltret (afsnit 8.2). Frostbeskyttelsesanordning ikke monteret korrekt Kontrollér monteringsstillingen (afsnit 6.1.4) Driftsforstyrrelser i karburator. Kontakt et autoriseret servicecenter.

men har begrænset eektivitet Tilstopning af luftlter. Rengør og/eller udskift ltret (afsnit 8.2). Driftsforstyrrelser i karburator. Kontakt et autoriseret servicecenter.

uregelmæssig eller mangler eektivitet under belastning. Tændrøret er snavset eller ukorrekt afstand mellem elektroderne. Kontrollér tændrøret (afsnit 8.5). Problemer med sværd og kæde Kontrollér at kæden glider frit, og at sværdets føringer ikke er deformerede. Driftsforstyrrelser i karburator. Kontakt et autoriseret servicecenter.

for meget. Forkert sammensætning af blandingen. Forbered benzinblandingen ifølge anvisningerne (afsnit 7.2) Driftsforstyrrelser i karburator. Kontakt et autoriseret servicecenter.

Der er blevet trukket ere gange i startgrebet med chokeren slået til. Afmontér tændrøret (afsnit 8.5) og træk forsigtigt i grebet til startsnoren (g. 11.D) for at fjerne overskydende brændstof; tør derefter tændrørets elektroder og montér det igen i motoren.

ikke ud Olien er af dårlig kvalitet Med kold motor: tøm tanken, skyl tanken og kanalerne igennem med rensevæske, og udskift olien. Smørehullerne er tilstoppet Rens (kap. 8.1)

8. Maskinen begynder

at vibrere unormalt Nogle dele er blevet beskadiget eller er løse Sluk maskinen og frakobl tændrørskablet (Fig. 31.A). Kontroller om der er tegn på skader Kontroller om der ndes løse dele, og fastspænd dem Få udført en yderligere kontrol, udskiftning eller reparation på et autoriseret servicecenter.

9. Maskinen har ramt

et fremmedlegeme. Nogle dele er blevet beskadiget eller er løse Sluk maskinen og frakobl tændrørskablet (Fig. 31.A). Kontroller om der er tegn på skader Kontroller om der ndes løse dele, og fastspænd dem Få udført en yderligere kontrol, udskiftning eller reparation på et autoriseret servicecenterDA - 21

PROBLEM MULIG ÅRSAG AFHJÆLPNING

Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.

"Tabellen for korrekt kombination af sværd og kæde" indeholder en liste over samtlige kombinationer af sværd og kæde. De kombinationer, som kan anvendes på hver enkelt maskine, er afmærket med symbolet "". Samme tabel indeholder også egenskaber for kæder og sværd, som er godkendt til brug med hver maskine. Der må kun anvendes sværd og kæder anført i tabellen som reservedele. Brug af kombinationer, der ikke er godkendt, kan medføre alvorlige kvæstelser og beskadige maskinen. Valg, montering og anvendelse af sværd og kæde er handlinger, der udføres af brugeren efter brugerens fuldstændige og selvstændige skøn. Brugeren påtager sig derfor det efterfølgende ansvar for enhver type skader, der måtte ske som følge af sådanne handlinger. I tilfælde af tvivl eller utilstrækkeligt kendskab til de specikke egenskaber for hvert enkelt sværd og hver enkelt kæde, kontakt da Deres forhandler eller et specialiseret havebrugscenter.DE - 1

• Sikkerhetssystemene/mikrobryterne må ikke deaktiveres eller tukles med.

2. Fjern sverdsikringen (Fig. 1.K) og

8. Med en gang motoren er startet, må

7. Ved en minste risiko for at treet ikke faller

nødvendig krokens støttepunkt.

1. Rist kannen med drivstoblandingen godt.

Kontroller sperrestiftens (g. 1.H) tilstand jevnlig. Bytt den ut hvis den er skadet.

vent til du hører klikket (Fig. 38.A).

4. Hvis lteret er fullstendig tett, må man

5. La motoren gå på tomgang og la

12. Kontroller at det ikke nnes skader

på maskinen. Kontakt eventuelt et autorisert servicesenter.

13. Maskinen må lagres

Spor til kjedet Nivået til begrenserskjærtannen (a) Filens diameter (d)

6. Oljen kommer ikke ut

9. Maskinen har slagit

EF-overensstemmelseserklæring (Maskindirektiv 2006/42/EF, bilag II, del A) 1. Firmaet 2. Erklærer på eget ansvar, at maskinen: Kædesav til skovarbejde Fældning af træer/udskæring af stykker/opskæring af grene a) Type / Model b) Måned / Konstruktionsår c) Serienummer d) Motor: forbrændingsmotor 3. Er i overensstemmelse med specifikationerne ifølge direktiverne: e) Certificeringsorgan f) EF-typeafprøvning 4. Henvisning til harmoniserede standarder g) Målt lydeffektniveau h) Garanteret lydeffektniveau j) Installeret nettoeffekt n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato

2. Erklærer på eget ansvar, at maskinen:

Kædesav til skovarbejde Fældning af træer/udskæring af stykker/opskæring af grene a) Type / Model b) Måned / Konstruktionsår c) Serienummer d) Motor: forbrændingsmotor

3. Er i overensstemmelse med specifikationerne

ifølge direktiverne: e) Certificeringsorgan f) EF-typeafprøvning

4. Henvisning til harmoniserede standarder

g) Målt lydeffektniveau h) Garanteret lydeffektniveau j) Installeret nettoeffekt n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato
