BRUGSANVISNING SP 316 STIGA

3.1 Beskrivelse af maskinen og dens tilsigte de anvendelse. 4
3.2 Sikkerhedsmaerkning 5
3.3 Typeskilt paa Produktet 5
3.4 Hovedkomponenter 6

1. MONTERING.. 6

4.1 Montering af komponenter 6
4.2 Montering af svardet og kaden.. 6

1. BETJENINGSORGANER

5.1 Kontakt til start/standsning af motor 7
5.2 Choker (starter) 7
5.3 Spaedepumpe (primer) 7
5.4 Hastighedsregulator 7
5.5 Spaerreknap 8
5.6 Handtag til manuel start 8
5.7 Kaedebremsen 8

1. BRUG AF MASKINEN 8

6.1 Klargoring 8
6.2 Sikkerhedskontroller 8
6.3 Start 9
6.4 Korsel. 10
6.5Arbejdsteknikker 11
6.6 Tips til brugen 12
6.7 Standsning 12
6.8 Afterbrug 12

1. ALMINDELIG VEDLIGEHOLDELSE 13

7.1 Generelle oplysninger 13
7.2 Forberedelse af 2-takts-benzinen.. 13
7.3 Pafyldning af brændstof 14
7.4 Fyldning af tank til kaeedeolie 14
7.5 Rengoring af maskinen og motoren.. 14
7.6 Rengoring af kaden 14
7.7 Kaedestopper-stift 14
7.8 Smorehullerimaskinenogisværdet 14
7.9 Fastgoringsskruer og-motrikker 15

1. EKSTRAORDINAERVEDLIGEHOLDELSE 15

8.1 Rensning af luftfilter 15
8.2 Kaedebremsens metalband 15
8.3 Kaedehjul 15
8.4 Kontrol af taendroret 15
8.5 Startkabel 15
8.6 Vedligeholdelse af kaeden 15
8.7 Vedligeholdelse af sverdet 16
8.8 Justering af tomgangshastigheden 16
8.9 Justering af karburatoren.. 16

1. OPMAGASINERING 16

2. FLYTNING OG TRANSPORT 17

3. SERVICE OG REPARATIONER 17
   12.GARANTIDAEKNING 18
4. TABEL FOR VEDLIGEHOLDELSE 18
5. VEDLIGEHOLDELSESTABEL FOR K/EDEN 19
6. PROBLEMER OG DERES LØSNING 19
   16.TILBEHOR 20

1. GENERELLE OPLYSNINGER

1.1 SADAN LAESES BRUGSANVISNINGEN

Visse afsnit i manualen indeholder ophysninger af saerlig vigtighed med hensyn til sikkerhed aller Funktion. Disse ophysningerne angives after disse kriterier:

BEMERK eller VIGTIGT Indeholder detaljer ell er yderligere uddybning af forudgaende angivelser for at undg beskadigelse af maskinen, materielle skader ell kerkvastelser.

Symbolet angiver en fare. Manglende overholdelse af advarslerne kan medfore risiko for personskade og/eller skader pa tredjepart ell er materiel.

Afsnittene som er fremhævede med en grå ramme, angiver valgfri funktioner, som ikke er tilgængelige på alle de dokumenterede modeller i denne vegledning. Kontroller om den pagældende Funktionfindes på din egen model.

Samtige retningsangivelser "for", "bag", "højre" og "venstre" skal forstås i forhold til brugerens arbejdssposition.

1.2 HENVISNINGER

1.2.1 Figurer

Figurerne i donne vejledning er nummererede 1,2,3 osv.
Komponenterne i figurerne er mærket med bogstaverne A,B,C osv.
En henvisning til component C i figur 2 vil blive angivet med teksten: "Se fig.2.C"eller blot "(fig.2.C)".
Figurerne er udelukkende beregnet til illustrationsformal.De faktiske komponenter kan vare anderledes end hvad der er angivet pa tegningerne.

1.2.2 Overskrifter

Brugsanvisingen er opdelt i kapitler og afsnit. Overskriften til afsnittet "2.1 Træning" er en undertitel til "2. Sikkerhedsforskrifter". Henvisninger til averskrifter erller afsnit er angivet med forkortelserne kap. aller afsn. og deres tilhørende nummer. Eksempel: "kap. 2" eller "afsn. 2.1".

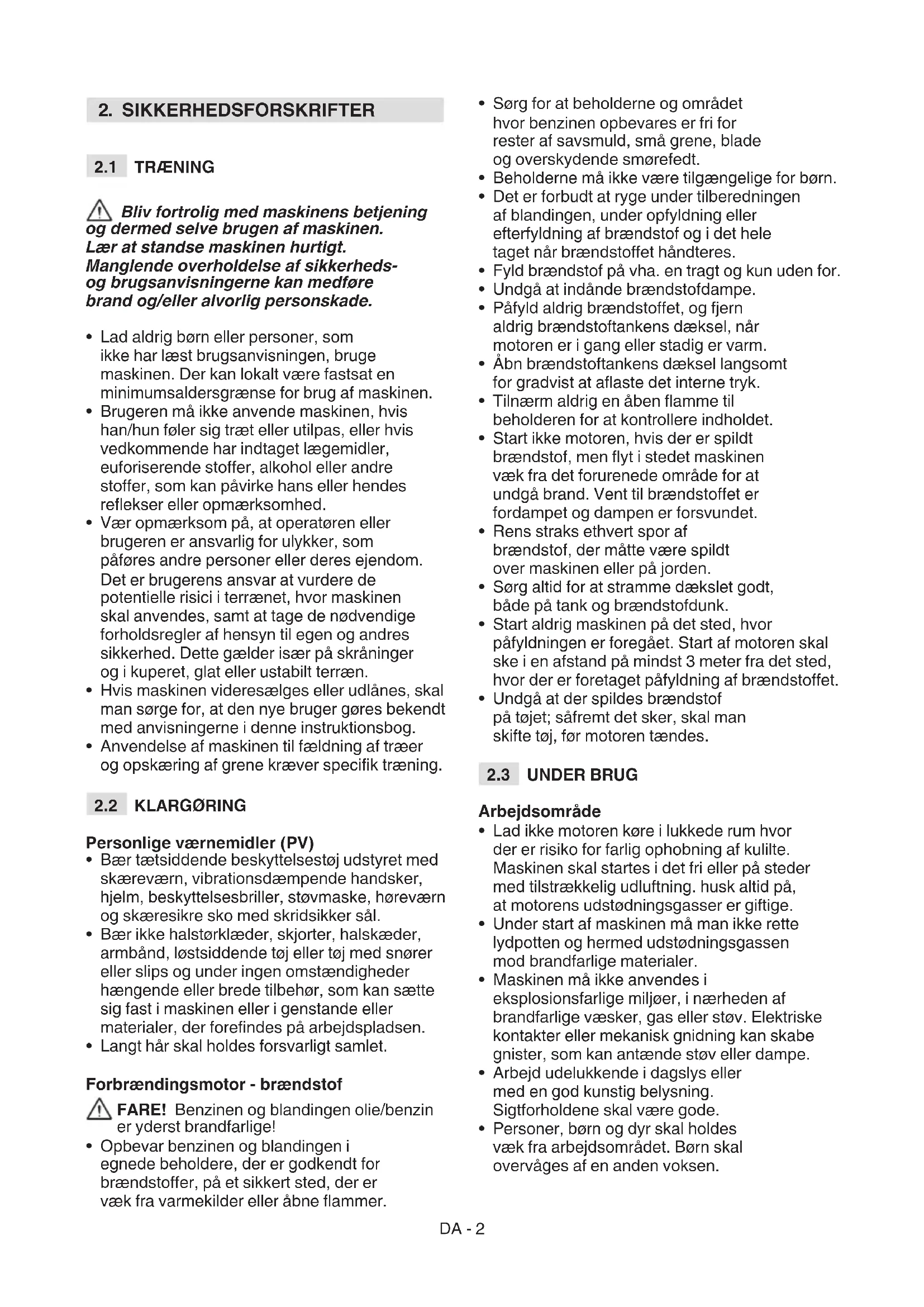

2. SIKKERHEDSFORSKRIFTER

2.1 TRAENING

Bliv fortrolig med maskinens betjening og dermed delve brugen af maskinen. Lær at standse maskinen hurtigt. Manglende overholdelse af sikkerhedsog brugsanvisningerne kan medfore brand og/eller alvorlig personskade.

Lad aldrig boern ell er personer, som\ ikke har læst brugsanvisningen, bruge\ maskinen. Der kan lokalt vare fastsat en\ minimumsaldersgranse for drug af maskinen.
- Brugeren må ikke anvende maskinen, hvish han/hun føler sig træt eller utilizes, eller hviss vedkommenende har indtaget lægemidler, euforiserende stoffer, alkohol erler andre stoffer, som kan pavirke hans erler hendes reflekser eller opmærksomhed.
Vær opmærksom pa, at operatoren erler brugeren er ansvarlig for ulykker, som pafores andre personer eller deres ejendom. Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, samt at tage de nødvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gælder især pa skræninger og i kuperet, glat eller ustabilt terræn.
- Hvis maskinen videresælges eller udlånes, skal man sorge for, at den nye bruger gores bekendt med anvisningerne i dette instruktionsbog.
- Anvendelse af maskinen til faeldning af traer og opskaering af grene kraver specifik traening.

2.2 KLARGØRING

Personlige værnemidler (PV)

Bær taetsiddende beskyttesestoj udstyret med skareværn, vibrationsdæmpende handsker, hjelm, beskyttesesbriller, stovmaske, horeværn og skaresikre sko med skridsikker sal.
- Bær ikke halstørklæder, skjorter, halskæder, armbænd, løstsiddende toj ell er toj med snorer ell slips og under ingen omstændigheder haengende ell brede tilbehør, som kan sætte sig fast i maskinen ell i genstande ell materialer, der forefindes på arbejdspladen.
- Langt帽子 holds forsvarligt samlet.

Forbrændingsmotor - brandstof

FARE! Benzinen og blandingen olie/benzin er yderst brandfarlige!

Opbevar benzinen og blandingen i egnede beholdere, der er godkendt for brændstoffer, pa et sikkert sted, der er vaek fra varmekilder eller abne flammer.

Sorg for at beholderne og omraret hvor benzinen opbevares er fri for rester af savsmuld, sma grene, blade og overskydende smrefedt.
- Beholderne ma ikke vare tilgengelige for børn.
Det er forbudt at ryge under tilberedningen af blandingen, under opfyldning uller afterfyldning af brændstof og i det helet taget nar brændstoffe handteres.
- Fyld brændstof på vha. en tragt og kun.uden for.
- Undgå at indände brændstofdampe.
Pafyld aldrig brændstoffet, og fjern aldrig brændstoffankens dæksel, nar motoren er i gang eller stadig er varm.
- Abn brændstoffankens dæksel langsomt for gradvist at aflaste det interne tryk.
- Tilnaerm aldrig en aben flamme til beholderen for at kontrollere indholdet.
- Start/DD/brændstof, men flyt i stedet maskinen væk fra det forurenede omrade for at undgå brand. Vent til brændstoff er fordampet og dampen er forsvundet.
- Rens straks ethvert spor af brændstof, der matte vare spildt over maskinen aller på jorden.
Sorg altid for at stramme daekslet godt, bade pa tank og brændstofdunk.
- Start aldrig maskinen pa det sted, hvor pafyldningen er foregaget. Start af motoren skal ske i en afstand pa mindst 3 meter fra det sted, hvor der er foretaget pafyldning af brændstoffet.
- Undgå at der spildes brændstof på tojet; safremt det sker, skal man skifte toj, for motorenændes.

2.3 UNDER BRUG

Arbejdsomrade

Lad seks motoren kore i lukkede rum hvorder er risiko for farlig ophobning af kulitte.
Maskinen skal startes i det fri eller på sted med tilstrækkelig udluftning. husk altid pa, at motorens udstødningsgasser er giftige.
Under start af maskinen ma man ikke rette lydpotten og hermed udstødningsgassen mod brandfarlige materialer.
- Maskinen må ikke anvendesi eksplosionsfarlige miljøer, i nærheden af brandfarlige væsker, gas erler stov. Elektriske kontakter eller mekanisk gnidning kan skabe gnister, som kan antænde stov eller dampe.
Arbejd udelukkende i dagslys ell er med en god kunstig belysning. Sigtforholdene skal vare gode.
- Personer, børn og dyr skal holdes væk fra arbejdsområdet. Børn skal overvåges af en,anden voksen.

• Kontroller, at andre personer befind. sig i en afstand pa mindst 15 meter fra maskinens arbejdsradius.
• Undgå savidt muligt at arbejde over vad eller glat jord, eller på en jordbund, der er alt for ujaevn ull stejl, og som ikke sikrer brugerens stabilitet under arbejdet.
  Vær saerligt opmærksom pa ujævnt terræn (buler, forhøjninger), skræninger og skjulte farer og vær opmærksom pa eventuelle forhindringer, som kan begræanse udsynet.
  Vær meget forsigtig i nærheden af grøfter, afgrunde eller volde.
  Vær opmaerkso ma trafikken, hvis maskinen anvendesi nærheden af veje.
• For at undgå brandrisiko, på maskinen ikke afterlades i umiddelbarærhed af tørre blade, græs eller andet brandbart materiaile, mens motoren er vamp.

Betjening

Under arbejdet skal maskinen altid holds fast med begge hænder. Det forreste handtag skal holds med venstre hand og det bageste handtag med hajre hand, og sélv om brugeren er venstrehandet, og den skal holds langt væk fra kroppen.
- Antag en fast og stabil stilling og udvis varsomhed.
- Undgå brug af ustabile stiger og paller.
- For bedre at soge hjælp i tilfælde af eventuelle ulykker, skal du undgå at arbejde alene eller på alt for øde steder.
Du bør altid gå med maskinen, ikke lobe.
- Pas på, at sværdet ikke støder vold som mod fremmedlegemergen/ genstande, og pas på eventuel udslyngning af materiale som følge af kædens bevægelse. Hvis sværdetkommen ikontakt med en forbinding, kan der opstå tilbageslag (kickback). Tilbageslaget opstå,ningar enden af kæden øder en genstand, ellerningar klemmer omkring kæden og blokerer den under savningen. Denne kontakt ved enden af kæden kan medføre et lynhurtigt slag i modsat retning, der skubber sværdet opad og imod brugeren, ligesom i det tilfælde, hvor kæden blokeres lungs sværdets øverste del. I begge situationer kan tilbageslaget medføre, at brugeren mister herredømmet over kædesaven med yoderst alvorlige konsekvenser. For at undgå risikoen for tilbageslag skal man træffe de herunder anførte forholdsrregler:

-Hold kedesaven stille med alle fingrene omkring kedesavens handtag. Sorg for at holde kroppen og armene pa enMade, som gcr det muligt at modsta kraften fra eventuelle tilbageslag.

• Stræk jegke armene for meget, og skær ikke over skulderhøjde.

• Anvend udelukkende de svard- og kaedetyper, som er angivet af producenten.
  Overhold producentens instruktioner vedrorende sliming af kaden og vedligeholdelse af kedesaven.

• Undgå at blive udsat for støv og savsmuld fra kæden under skæringsarbejdet.

• Rør ikke ved dele af motoren som under driften bliver varme. Risiko for forbænding.

• Stands straks motoren i tilfælde af brud eller ulykker under arbejdet, og flyt maskinen væk fra stedet for at undgå yderligere skader eller kvæstelser på sig selv eller andre personer. Yd straks den niedvendige førstehjælp, hvis ulykker har medfort kvæstelser. Kontakt sygehus o.l. vedrørende den niedvendige behandling. Fjern omhyggeligt alle genstande, som i tilfælde af uagtsomhed kan medføre skader eller kvæstelser på personer og dyr.

• Langvarig udsættelse for vibrationer kan medføre skader og neurovaskulære forstyrelser (nærmere betegnet: "Raynaud's fænomen" eller "hvide fingre), specielt hos personer, der lider af kredsløbsforstyrelser. Symptomerne, som kan involvere hænder, handled og fingre, viser sig som tab af følsomhed, slovhed, kløen, smerter, affarvning ogændring i hudens struktur. Disse virkninger kan forstærkes af en lav rumtemperatur og/ller et overdrevet grep på handtagene. Sasnart symptomerne viser sig, reducér da maskinens anvendelsestid, og kontakt en læge.

Begransninger ved brug

• Maskinen må ikke anvendes af personer, der/DD er i stand til at holde den fast med begge hænder og/eller personer, der/DD er i stand til at opretholde en stabil balance under arbejdet.
• Anvend aldrig maskinen med beskadigede, manglende aller forkert placere de beskyttelsesanordninger.
• Anvend/DDke maskinen, hvis tilbehoreller værktjoer/DDke er monteretpà de tilsigteste ster.
• Det er jegke tilladt at frakoble, fjerne eller manipulere sikkerhedsanordningerne/ mikroafbryderne.
• Motorens indstlinger må ikkeændres, og den må ikke tunes. Hvis man fær motoren til at køre med et for høj omdrejningstal, øges risikoen for persorskader.
• Udsæt ikke maskinen for overdrevne belastninger, og brug ikke en[lille maskine for at udføre etHardt arbejde;brugen af en hensigtsmæssig maskine mindsker risiciene og forbeder arbejdets kvalitet.

2.4 VEDLIGEHOLDELS, OPMAGASINERING

En korrekt vedligeholdelse og opmagasinering bidrager til at opretholde maskinsikkerheden og maskinens ydeevne.

Vedligheholdelse

For at reducere brandrisikoen skal det med javnemellemrum kontrolleres, at der nikke er olie og/eller brændstoflækager.
Det oplyste stoj- og vibrationsniveaulet i donne betjeningsvejledning svarer til maskinens maksimale driftsvardier. Brug af en ikke-afbalanceret skareanordning, for hoj korehastighed ell er manglende vedligeholdelse kan have en markant indflydelse pa stoj- og vibrationsniveaulet. Det er derfor ndvendigt at forebygge mulige skader som folge af hoj stoj og vibrationener. Vedligehold maskinen, bær horeværn og hold pauser under arbejdet.

Opmagasinering

• Anbring/DDne en maskine med brændstof i tanken i et rum, hvor brændstofdampen kan na en flamme, en gnist erer en varmekilde.
  For at mindske risikoen for brand ma kasser med opskaret materiale...,

2.5 MILJØBESKYTTALSE

Miljobeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mensesker og det miljo, vi lever i.

• Undgå at ∀e til gene for nabolaget. Brug kun maskinen på fornuftige tider (ikke tidligt om morgenen eller sent om aftenen/natten,ningar kan ∀e til gene for de nærmesto eigivelser).
  Kæden smøres med olie, og under arbejdet vil der altid vare en maengde olie, der går spildt i miljøet. Anvend derfor kun biologisk nedbrydelige olietyper, der er specifikt beregnet til这部分 type anvendelse. Anvendelse af mineralsk olie eller motorolie medfører alvorlige skader på miljøet.
  Overhold noje de lokale bestemmelse hvad angar bortskaffelse af emballage, olie, brændstoffer, batterier, filtre, slidte dele og andre komponenter, som kan pāvirke miljoet. Disse typer affald mä ikke bortskaffesammen med det almindelige husholdningsaffald, men skal indleveres særskilt til egnede genbrugsstationer, som vil sorge for genanvendelse af materialerne.

Overhold noje de lokale bestemmelse vedrorende bortskaffelse af restmaterialiet after brug.
- After endt levetid mä maskinen ikke afterlades i naturen. Henvend dig til din lokale genbrugsstation for bortskaffelse i henhold til de gældende lokale bestemmelier.

3. KEND DIN MASKINE

3.1 BESKRIVELSE AF MASKINEN OG DENS TILSIGTEDE ANVENDELSE

Denne maskine er skovudstyr og mere præcist en kædesav konstrueret til skovarbejde.

Maskinen bestar grundlaeggende af:

• en intern to-takts forbrændingsmotor, der bruger en blanding af olie og benzin, og som er luftkølet.
• en skæreanordning.
  -etgrebsystem.

bevægelsen overfores via et tandhjul til en skærende kæde, der lober pa et sværd med en føringsrille.

Bevægelsen overfores fra motoren til kæden igennem en kobling med centrifugalldregulering, der undgår bevægelse af kæden, narr motoren er i tomgang.

Brugeren skal holde maskinen med begge hænder og kan ved hjælp af det forreste og bagerste handtag betjene de vigtigste betjeningsanordninger samtidig med, at der holden en sikker afstand til skæreanordningen.

3.1.1 Tilsigtet drug

• Faelding af traeer, skearing i stykker og opskaering af grene i en storrelse, der er egnet til sværdets længde eller genstande af træ med lignende eigenskaber.
  Kun at blive brugt af en bruger.

3.1.2 Utilsigtet drug

Enhver anden brug end den ovenfor beskrevne kan vare farlig og risikere at medfore kvæstelsen og/eller materielle skader. Uegnet brug er for eksempel følgende (men ikke udelukkende):

• trimming af hække;
• graveringsarbejde;

• udskaering af platforme, kasser og emballage i almindelighed;

• udskæring af mobler erler andet, som kan indeholde sør, skruer og andrekomponenter af metal;

• udforelse af slagteriarbejde;
• anvendelse maskinen til at skare andre materialer end trae (plastmaterialer aller byggematerialer);
• anvendelse af maskinen som loftestang til at lofte, flytte erler at braekke genstande;
• anvendelse af en blokeret maskine pa faste stotter;
• Brug af skæreredskaber som afviger fra dem anfort i tabellen "tekniske data". Risiko for sør og snit.
• nár maskinen anvendes af flere brugere.

VIGTIGT Uegnet brug af maskinen medfører, at garantien bortf Calder. Endvidere ophorer producentens ansvar, hvilket betyder, at brugeren selv er ansvarlig for eventuelle udgifter som folege af skader aller kvæstelser på sig selv eller andre personer.

3.1.3 Brugere

Denne maskine er tilsigtet almindelige brugere, dvs. ikke professionelle operatører. Maskinen er beregnet til "hobbydrug".

3.2 SIKKERHEDSMAERKNING

Maskinen er mærket med forskellige symboler (fig. 2). Symbolerne skal huske brugeren på de handlinger, som skal udfores for at benytte maskinen på sikker vis.

Symbolernes betydning:

Brugeren afijke maskine,\ närijke anvendes under\ normale betingelser haver\ dag og kontinuierligt, kan\ udsættes for et stojniveau pa 85 dB (A) eller mere. Anvend\ horeværn, beskyttelsebriller\ og beskyttelseshjelm.

Bae arbejdshandsker og sikkerhedsfodtjoj!

FARE FOR TILBAGESLAG!

Tilbageslaget medfører en pludselig og ukontrolleret bevægelse af kædesaven imod brugeren. Arbejd altid på en sikkermxde. Anvend altid kæder, som er forsynet med sikkerhedsled, der begrænser tilbageslaget.

Hold aldrig maskinen med kun en hand! Hold derimod fast i maskinen med begge hender for at kinne styre maskinen og mindske risiko for tilbageslag.

VIGTIGT Hvis mærkaterne er blevet ødelagt.
eller er ulaeselige, bor de udskiftes. Ret
henvendelse til dit autoriserede servicecenter
for at fa udleveret nye mærkater.

Produktets typeskilt indeholder de folgende data (fig. 1):

1. Lydeffektniveau
2. Overensstemmelsesmaerkning
3. Konstruktsmåned/år
4. Type of maskine
5. Serienummer
6. Fabrikantens navn og adresse
7. Varenummer
8. Antal emissioner

Skriv maskinens identifikationsoplysninger i felterne på etiketten på indersiden af forsiden.

VIGTIGT Anvend identifikationsdataene pa typeskiltet hver gang der rettes henvendelse til det autorisere servicecenter.

VIGTIG Eksemplet pa overensstemmelseserklaeringen findes pa de sidste sider i donne manual.

3.4 HOVEDKOMPONENTER

Maskinen er opbygget af de følgende hovedkomponenter (Fig. : 1):

A. Motor: driver kniven.
B. Forreste handtag: stottehandtag som sidder foran pa motorsaven. Det gribes med venstre hand.
C. Bagerste handtag: stottehandtag som sidder bag på motorsaven. Det gribes med hore hand. Her sidder betjeningerne til accelerationen.
D. Forreste handbeskytter: beskyttelsenordning som sidder mellem det forreste handtag og kaden for at beskytte handen mod snit, safremt den glider pa handtaget. Handbeskytteren fungerer och som anordning til aktivering af kadebremsen (afsnit 5.7).
E. Bagerste handbeskytter: beskyttelsenordning som sidder nedenunder til hore for det bagerste handtag, og som beskytter handen mod tilbageslag af kaden his den springer eller falder af sverdet.
F. Svær: holder og fører kæden.
G. Kaepe: den skaerende del som bestar af led som trækkes, der er udstyret med sma skaer kaldet "tender", som er forbundet til hinanden med nitter. Den holdes spendt med en kædestrammer.
H. Tap til kædestop: sikkerhedsanordning som sidder nedenunder sværdet og hart til formal at fange kæden og forbindreukontrolerede bevægelser, hvis den springer eller glider ud af sværdet.
I. Stammekrog: anordning monteret foran det punkt hvor sværdet er monteret, der fungerer som stotte, narr den er i kontakt med et træ aller en stamme.
J. Beskyttele af stammekrogen: anordning som dækker stammekrogen under handtering, transport og opmagasinering af maskinen. Beskyttelsen skal aftages under arbejdet.
K. Sværdbeskytter: skærm der dækker kædesavens sværd under flytning, transport og opmagasinering af maskinen.

4. MONTERING

VIGTIGT Sikkerhedsreglnerne som skal folges er beskrevetkap.2.Disse forskrifter skal folges noje for at undg alvorlige risici eller farer.

Af hensyn til opbevaring og transport er visse af maskinens komponenter ikke monterede på fabrikken. Disse komponenter skal monteres after fjernelse af emballagen.

Udpakningen og den endelige montering skal udfores pa en javn og stabil overflade, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen ved brug af passende redskaber. Tag ikke maskinen i brug ffor instruktionerne i afsnittet "MONTERING" er fuldforte.

4.1 MONTERING AF KOMPONENTER

Alle ndvendige dele til monteringen findes i emballagen og er anfort i nedenstaende tabel:

Beskrivelse

Sværddinklusive skede

Savkæde

Nøgle

Kædefil

Dokumentation

4.1.1 Udpakning

1. Abn emballagen forsigtigt for ikke at risikere at tabe enkeltdele
2. Laes dokumentationen i kassen, inklusiv denen vegledning.
3. Tag alle umonterede enkeltdele ud af kassen.
4. Tag maskinen ud af emballagen.
5. Bortskaf kasse og emballage i overensstemmelse med de lokale bestemmelser.

4.2 MONTERING AF SVERDET OG KÄEDEN

Bær altid robuste arbejdshandsker,
nár du handterer sværdet og kæden. Udvis
maksimal opmaerksonhed under samling
af sværdet og kæden for/DDke at forringe
maskinens sikkerhed og effektivitet. I
tvivilstilfælde bør du kontakte forhandleren.

Samtige operationer skal udfores, mens motoren er slukket.

For svardet monteret, skal man sikre sig, at kaedebremsen nikke er aktiveret (afsnit 5.7).

1. Skru møtrikken af (fig. 3.A) og fjern koblingsskærmen (fig. 3.B) således at du fár adgang til kædehjulet og sværdets sæde.
2. Tag plast-afstandsstykket af (fig. 3.C). Dette afstandsstykke bruges kun under transporten af maskinen og skal ikke anvendesmere.
3. Montér sværdet (Fig. 4.A) ved at indsætte tappen (fig. 4.B) i det aflange hul (Fig. 4.C) og skubbe mod maskinens bagende.
4. Hold maskinen skrát for at gore det lettere at lægge kæden rundt om tandhjulet (fig. 5).
5. Montér kæden (fig. 6.A) rundt om kædehjulet (fig. 6.B) og langs rillen i sværdet (fig. 6.C), og vær opmærksom på at overholde kædens køreretning.

1. Hvis spidsen af sværdet har et næsehjul, skal du sikre, at kædens drivled er indsat korrekt i hullerne i næsehjulet (Fig. 7).
2. Sæt skærmen på ingen (fig. 8.A) og stram møtrikken helt. Vær opmærksom på at indsætte tappen til aktivering af kædebremsen korrekt (fig. 8.B) i dens leje på den forreste skærm til beskyttelse af handen.
3. Kontroller at kædestrammeren (Fig. 8.C) på koblingens skærm er korrekt indsat i hullet på sværdet (fig. 8.D). I modsat fald skal man stille på kædestrammerskruen, indtil tappen er gæt helt i hak i hullet.
4. Stil pa kædestrammerens skrue (Fig. 9.A) indtil kaeden er korrekt strammet.
5. Mens sværdet loftes, spændes skærmens motrik welt ved hjælp af den medfolgende nogle (fig. 10).

4.2.1 Kontrol af kædens spændingstilstand

Kontroller, at keden er strammet.
Kaden er korrekt strammet, när leddene
ikke falder ud af faringen, his du tager fat
i keden midtevs pa sverdet (Fig. 11).

5. BETJENINGSORGANER

5.1 KONTAKT TIL START/ STANDSNING AF MOTOR

Muliggor start og standsnig af motoren (fig. 13.D).

Motoren kan startes og sættes i drift.

Motoren standser.

After at have trykket pa stopkontakten, vender afbryderen automatisk tilbage til startup."1

5.2 CHOKER (STARTER)

Anvendes ved taending af kold motor. Chokeren har to stillinger (fig. 12.A):

Stilling A - Chokeren er frakoblet (normal drift og start med varm motor).

Stilling B - Chokeren er tikkoblet (start med kold motor).

5.3 SPADEPUMPE (PRIMER)

Ved at trykke pa spaedepumpens gummiknap indsprjoites der brændstof i karburatorens indsugningsmanifold, hvorved koldstart af motoren lettes (Fig. 13.F).

5.4 HASTIGHEDSREGULATOR

Gör det muligt at regulere kædens hastighed.

Det er kun muligt at trykke pa hastighedsregulatoren (Fig. 12.B), hvis der samtidig trykkes pa hastighedsregulatorens spaarreknap (fig. 12.C).

Den korrekte arbejdshastighed opnas med hastighedsregulatoren (Fig. 12.B) helt i bund.

5.5 SPAERREKNAP

Spaarreknappen til hastighedsregulatoren (fig. 12.C) gør det muligt at trykke pa hastighedsregulatoren (Fig. 12.B).

5.6 HändTAG TIL MANUEL START

Gor det muligt at starte motoren manuelt (fig. 13.E).

5.7 KAEDEBREMSEN

Er et sikkerhedsbremsesystem som afbryder kædens bevægelse i tilfælde af tilbageslag (kickback) under arbejdet. Tilbageslag sker som følgge af unormal kontakt af sværdets spids med et voldsomr ryk opad, der fær handen til at slå immod den forreste skærm (Fig. 1.D).

Kaedebremsen skal frigores manuelt for at sla den fra.

Kaedebremse frakoblet. När den forreste handbeskytter (Fig. 1.D) er trukket helt tilbage, indtil der hores et klik.

Kædebremse indkoblet. Skernár den forreste handbeskytter (Fig. 1.D) er skubbet helt frem.

Maskinen ma ikke anvendes, hvis kædebremsen ikke fungerer korrekt. Kontakt ialand forhandleren for det nødvendige aftersyn.

6. BRUG AF MASKINEN

VIGTIGT Sikkerhedsreglnerne som skal folges er beskrevet i kap. 2. Disse forskrifter skal folges noje for at undgå alvorlige risici eller farer.

6.1 KLARGØRING

Før arbejdet startes er det nodvendigt at udfore en række kontroller og handlinger for at sikre, at arbejdet udfores hensigtsmaessigt og under sikre forhold.

VIGTIGT Nár maskinen leveres er tanken til olie-benzinblanding og smøreolietanken tomme.

6.1.1 Päfyldning af brandstof

Læs instruktionsmanualen omhyggeligt indén der pafyldes brændstof. Oplysninger om hvordan blandingen tilberedes og mader og forholdsregler ved pafyldning af brændstof se afsnit 7.3.

6.1.2 Pafyldning af kaeoleie

För maskinen tages i brug, skal der pafyldes kædeolie. Se mäden og forholdsreglerne vedr.pafyldning af olie i afsnit 7.4.

6.1.3 Kontrol af kædens spændingstilstand

Samtige operationer skal udfores, mens motoren er slukket.

Bare kraftige arbejdshandsker.

Kontroller, at kæden er strammet.
Kæden er korrekt strammet, Near leddene
ikke falder ud af foringen, his du tager fat
i kæden midtvejs på sværdet (Fig. 11)
Sādan reguleres kædens stramning:

1. Løsn skærmens møtrik ved hjælp af den medfolgende nøgle.
2. Stil pa kædestrammerens skrue (Fig. 9.A) indtil kaeden er korrekt strammet;
3. Mens sværdet loftes, spændes skærmens motrik helt ved hjælp af den medfølgende nøgle (fig. 10).

Arbejd aldrig med en slap kæde, da kæden kan falde ud af rillen i sværdet og skabe risikosituactioner.

VIGTIGI I den feste anvendelsesperiode skal kontrollen foretages oftere pa.的地 at kedaens tilpasning.

6.2 SIKKERHEDSKONTROLLER

Udfør de følgende sikkerhedskontroller og kontroller at resultaterne svarer til dem som er anfort i skemaerne.

Udfor altid sikkerhedskontrollerne for maskinen tages i brug.
Udfor en daglig kontrol af maskinen forbrug,fteratdener faldetned ellherfaket stodfor atkontrollere for alvorlige skaderller defekter.

6.2.1 General kontrol

Emne Resultat
Handtag og skærme (Fig. 1.B, fig. 1.C, fig. 1.D)	Rene, tørre,uden rester af olie og fedt; fastgjort korrekt og solidt til maskinen.
Skruer på maskinen og på sværdet	Korrekt fastgjorte (ikke løsnede)
Sværd (Fig. 1.F) Monteret	korrekt
Kæde (Fig. 1.G) Slebet,	ikke beskadiget eller slidt, monteret og strammet korrekt.
Luftfilter (Fig. 31.A) Rent
Tændrørskabel Ikke i stykker for at undgå gnistdannelse.
Tændrørshætte (Fig. 25.A)	Ikke i stykker og korrekt monteret på tændrøret

6.2.2 Funktionsafpvning af maskinen

Handling Resultat
Start maskinen (afsnit 6.3)	Kæden (Fig. 1.G) mMå ikke bevæge sig,+när motoren kører i tomgang. Anvend ikke maskinen,hvis kæden bevæger sig med motoren i tomgang; i,thisne situation er det nødvendigt at kontakte forhandleren.
Tryk samtidig på hastighedsregulatoren (Fig. 12.B) og spærrehåndtaget til hastighedsregulatoren (Fig. 12.C).	Handtagene skal kinne bevæge sig frit,uden at+vare stramme.Kæden bevæger sig.
Slip hastighedsregulatoren (Fig. 12.B) og spærrehåndtaget til hastighedsregulatoren (Fig. 12.C)	De skal vende automatisk og hurtigt tilbage til udgangsstillingen,motoren skal vende tilbage til tomgang og kædenmökke bevæge sig.

Handling Resultat
Slip hastighedsregulatoren (Fig. 12.B) (uden at trykke på låsegrebet Fig.12.C)	Hastighedsregulatoren må ikke bevæge sig.
Tryk på kontakten til start/stop af motoren (Fig.13.D)	Kontakten skal flytte sig.uden problemer fra en stilling til den anden, og+när den slippes, skal den vende automatisk tilbage til startstilling.
KONTROL AF KæDEBREMSEN 1.Start maskinen (afsnit 6.3): 2TAG godt fat om händtagene med begge hænder. 3.Tryk på hastighedsregulatoren for at holde kæden i bevægelse, skub den forreste händbeskytter fremad med venstre hjards händryg (afsnit 5.7).	3.Kæden skal standse med det samme. När kæden er standset, skal du med det samme slippe hastighedsregulatoren og frakoble kædebremse (afsnit 5.7).

Hvis en af kontrollerne ikke førertil resultatet angivet i tabellerne, børmaskinen ikke anvendes! Indlever maskinentil et servicecenter for de relevantekontroller og en eventuel reparation.

6.3 START

VIGTIGT Der sidder et mærkat pa maskinen (fig. 2) som opsummerer de vigtigste faser til start af maskinen. Mærkatet fungerer som lynvejledning og erstatter ikke den nedenunder beskrevne fremgangsmader.

1. Tag sværskeden af (fig. 1.H) og stammekrogens beskytelse af (fig. 1.J) (hvis monteret).
2. Kontroller, at sværdet og kæden ikke rører ved jorden eller andre genstande.
3. Sorg for at kaedebremsen er aktiveret (afsnit 5.7).

VIGTIGT For at undgå brud må kablet ikke
trækkes ud i dets fulde længde eller glide langs
foringshulletsariant. Grebet skal slippes gradvist,
sàdet ikke springer for voldsom t tilbage.

VIGTIGT Startkablet ma aldrig vikles rundt om händen.

Kædesaven må ikke startes ved at lade den falde, mens man holder startkablet. Denne metode er yderst farlig, fordi man fuldstændigt mister herredømmet over maskinen og kæden.

BEMERK Kontakten er altid i startstilling (afsnit 5.1).

6.3.1 Koldstart

Ved "koldstart" forstås start, nar motoren har varet standset i mindst 5 minutes, eller after pafyldning af brandstof.

1. Sorg for at kaedebremsen er aktiveret (afsnit 5.7).
2. Tilkobl chokeren ved at stille handtaget i stilling «B» (fig. 12.A).
3. Tryk paa spaedepumpens gummiknap (fig. 13.F) 6 gange for at spede karburatoren.
4. Anbring maskinen i en stabil stilling pa jorden. Hold maskinen fast mod jorden med venstre hand pa det forreste greb og med en fod i det bagerste greb for icke at miste kontrollen under start (fig. 14).

Hvis brugeren ikke holder godt fast i maskinen, kan stødet fra motoren fã brugeren til at miste balancen, eller sværdet kan udslynges mod en genstand eller delve brugeren.

1. Træk langsom t i startgrebet 10 - 15 cm, indtil der mærkes en vis modstand; træk derefter yderligere 4 gange, indtil de forste startlyde kan hores fra motoren. I donne fast starter motoren ikke.

VIGTIGT Træk ici startgrebet mere end 4 gange.

1. Slå chokeren fra (fig. 12.A) ved at flytte handtaget til stilling «A».
2. Traekigeni startgrebet, indtil motoren starter normalt.
3. Sā snart motoren er startet, skal man trykke samtidig pa gashandtaget

Fig. 12.B) og grebet til l.asning af gashandtaget (fig. 12.C) for at frakoble for accelerationsmekanismen. Lad motoren kore i minimumstilstand i 10-15 sekunder.

1. Frakobl kaedebremsen (afsnit 5.7).

VIGTIGT Motoren må ikke dreje ved et høj omdrejningstal, nar kædebremsen er indkoblet, da dette kan medføre overhophedning og beskadigelse af koblingen.

1. Giv motoren lov til at kore i tomgang i mindst 1 minut, inden maskinen anvendes.

VIGTIGT Hvis startgrebet betjenes flere gange med chokeren indkoblet, kan motoren "drukne", og det kan blive svert at starte saven. Hvis motoren er druknet (se afsnit 15.5).

6.3.2 Varmstart

Start med varm motor (umiddelbart after, at motoren er standset):

1. Sorg for at kaedebremsen er aktiveret (afsnit 5.7).
2. Tryk pā spædepumpens gummiknap (fig. 13.F) 6 gange for at spæde karburatoren.
3. Tilkobl chokeren (position «B» - afsnit 5.2) og frakobl den med det samme igen (position «A» - afsnit 5.2); ved at gore dette aktiveres for-accelerationsmekanismen
4. Følg punkterne 4, 7, 8 og 9 i den foregående procedure (afsnit 6.3.1).

6.4 KORSEL

När man forste gang skal fælde et træ aller opskaere grene, er det hensigtsmaessigt:

• at gennemgå en specifik traening omkring brugen af denne type udstyr;
• at læse sikkerheds- og brugsanvisningerne i dette manual omhyggeligt;
• at træne på traæstubbe, der ligger på jorden eller er fastgjort til arbejdsbukke, med henblick på at opnå den nødvendige fortrolighed med maskinen og med de mest hensigtsmæssige skæreteknikker.

For at betjene maskinen gores som beskrevet det afterfolgende:

• Slå altid kædebremsen fra对不起 trykkes på hastighedsregulatoren.
• Hold altid fast i maskinen med begge hænder. Det forreste handtag skal holds med venstre hand og det bageste handtag med højre hand, och sélv om brugeren er venstrehandet.

6.4.1 Kontrolforanstaltninger, der skal udfores under arbejdet

6.4.1.a Kontrol af kædens spændingstilstand

Da kæden under arbejdet bliver afterhanden laengere, skal kædens spændingstilstand kontrolleres hyppigt (afsnit 6.1.3).

6.4.1.b Kontrol af olietilgang

VIGTIGT Maskinen mä aldrig anvendes\ eden smøring! Olietanken kan tommas\ næsten fuldstændigt, hver gang brændstoffet\ bruges op. Sørg for at fylde olietanken\ fuldstændigt op, hver gang der pafyldes\ brændstof på maskinen (afsnit 7.4).

Forvis dig om, at svardet og kaden er korrekt placeret, nár du foretager kontrl at olietilgangen.

Start motoren (afsnit 6.3), hold den i mellemhastighed og kontroller, at kædeoliens spredes som vist på (Fig. 15).

6.5 ARBEJDSTEKNIKKER

1. Placér Dem pa den modsatte side af den gren, som skal hugges.
2. Start med de laveste grene, og fortseit derefter med de hjere.
3. Udfor opskaeringen nedefra og opad for at undgå, at sværdet sætter sig fast (fig. 16).

6.5.2 Faeldning af et trae

VIGTIGT Når to eller flere personer er i gang med skæring og fældning på samme tid, skal indgrebene udføres i separate arbejdsomrader i en afstand på mindst 2,5 gange højden på træet, som skal fældes. Fæld ikke træer hijder er risiko for at det bringer personer i fare, eller at de rammer el-ledninger erller forårsager materielle skader. Hvis træetkommen i kontakt med en højspændingsledning, skal der straks rettes henvendelse til stromforsynningssselskabet.

Fortraeetfaedes:

• skal dets naturlige haelndning, sider med de storste grene samt vindretningen vurderes. Herved er det muligt at bestemme, hvorledes traeet vil falde.
• skal man fjerne snavs, småsten, barkstykker, som, metalclips og ståltråd fra træet.
• skal man rydde omradet omkring traet og sorge for, at du har solidt fodfeste.
• skal man sorge for egnede flugtveje, som er frie for hindringer; flugtvejene skal forberedes ca. 45^ i modsat retning i forhold til det sted, hvor taeet vil falde (Fig. 17), og skal gore det muligt for brugeren at na frem til et sikkert sted, som befinder sig i en afstand pa cirka 2,5 gange hjo den at taeet som faldes.
• Man skal holde sig på højereliggende terræn end træet som fældes, da det er sandsynligt at træet ruller eller falder after fældningen.

- Forhug

1. Placér dig til højre for træet bag ved motorsaven.
2. Udfor det vandrette forhug i 1/3 af traets diameter vinkelret i forhold til faldretningen (Fig. 18.A).

Fældesnit

1. Udfor faeldesnittet mindst 5 cm hojere end den vandrette del af forhugget (Fig. 18.B).
2. Sorg for, at fældesnittet stopper således, at der er nok træ til fældekammen, der fungerer som et "haengsel" (Fig. 18.C) fældekammen hinder rvidning af træet og sikrer, at træet falder i den rigtige retning. Skær ikke gennem fældekammen.
3. Uden at tage sværdet ud, reducér gradvist tykkelsen af det uoverskårne stykke i midten, indtil træet vælter.
4. Hvis der er risiko for, at træet ikke falder i den ønskede retning, eller at det mister stabiliteten bagud i forhold til forhugget og bojer kæden, skal skæringen afbrydes inden afslutning af fældesnittet. Brug kiler af træ, plast eller aluminium (Fig. 18.D) til at abne snittet. Få træet til at falde langs den ønskede faldlinje ved at slå på kilerne med en hammer.
5. Nå træet begynder at falde, skal maskinen trækkes ud af snittet, standses (afsnit 6.6) og stilles på jorden og man skal derefter bevæge sig væk af flugtvejen. Vær opmærksom på faldende grene, og se after hvor De træder.

6.5.3 Styning af grene fra et tra

Styning betyder fjernelse af grene fra et faeldet trae.

Vær opmærksom pa: De steder, hvor grenen hviler pa jorden; muligheden for, at en gren kan vare spændt; den retning, som grenen kan antage under opskaeringen, samt træets mulige ustabilitet, nar grenen er hugget.

I forbindelse med styning er det nodvendigt at afterlade de storstne nederste grene til understotning af stammen pa jorden. Sav sma grene med en enkelt beveegelse (Fig. 19.A). Det er bedre at save grene som er i spænd ved at save nedefra og op for at undga at boje savens kæde (Fig. 19.B).

6.5.4 Opskaering af en stamme

Skaering af tvearsnit betyder skearing af en stamme i laengderetningen.

Det er vigtigt at sikre, at fddderne stared fast, og at din kropsvægt er fordelt ensartet på begge fddder. Hæv og understøt på vidt muligt stammen ved hjælp af grene, stammer eller arbejdsbukke.

Inddelingen i stykker af en træstamme forenkles ved brug af stammekrogen (Fig. 1.l):

1. Stik stammekrogen ind i stammen og udfor en bueformet bevægelse med maskinen med stammekrogen som støttepunkt, sáledes at sværdet kan trænge ind i træet (fig. 20);

2. gentag om nodvendigt operationen, idet stammekrogens stottepunkt flyttes.

3. Stammen ligger på jorden

Nar stammen ligger pa jorden i hele sin laengde, skal den skares oppefra (opskering oppefra (Fig. 21.A). - Skaar op til ca. halvdelen af diameteren; vend derefter stammen for at fuldstendiggore skaringen fra den,anden side.

• Stammen støtter kun på den eneende

Nár stammen kun stotter på den eneende:

1. skær 1/3 af diameteren nedefra (opskaering nedefra) (Fig. 22.A).

2. afslut herefter skæringen oppefra således, at tværsnittet oppefra mødes med den forste skæring (Fig. 22.B).

3. Stammen stotter i begge ender

Nár stammen kun stotter i begge ender:

1. skær 1/3 af diameteren oppefra (opskaering oppefra) (Fig. 23.A).

2. aflsut herefter skaeringen ved at udfo re tversnittet nedefra (nederste 2/3 af diameteren), indtil tversnittet modes med den forste skaring (Fig. 23.B).

3. Stammen ligger på en skråning

När man opskærer en stamme som ligger på en skråning, skal man altid befinde sig over stammen (Fig. 24).

När man er ved at have skåret stammen over, skal man, for at bibeholde kontrollen over savningen, reducere det tryk man udøver på saven ut at slippe grebet om maskinens handtag. Sørg for, at maskinen ikkekommen ikontakt med jorden.

6.6 TIPS TIL BRUGEN

BEMERK I de forste 6-8 timer, hvormaskinen er i drift, bør motoren ikkeanvendes ved maksimalt omdrejningstal.

VIGTIGT Stands maskinen (afsnit 6.6) under flytning fra det ene arbejdsomrade til det andet.

Stands ojeblikeligt maskinen, hviskaden sidder fast under arbejdet.

6.7 STANDSNING

Fremgangsmåde ved standsnig af maskinen:

1. Slip hastighedsregulatoren (Fig. 12.B) og lad motoren kore i tomgang i nogle sekunder.
2. Tryk kontakten (fig. 13.D) over i stilling «O».
3. Vent pà at kæden standser.

Nar hastighedsregulatoren stilles i tomgangshastighed, stopper kaeden forst after nogle sekunder.

Motoren kan vare meget varm umiddelbart after at den er slukket. Ror den ikke. Risiko for forbrændinger.

6.8 EFTER BRUG

-Fjern taendrørshaeten (Fig. 25.A).
- Saet sværdbeskytteren pa.
Lad maskinen kole ned.
- Løsn sværdets lasemötrik for at reducere kaedens spænding.
- Rengør maskinen grundigt for støv og snavs og fjern alle spor af savspaner og olieaflejringer fra kæden (par. 7.5, par. 7.6).
- Kontroler at der/DDke findes komponenter, som er Iose eller beskadigede. Udskift de beskadigede dele og stram om nodvendigt Iosnede skruer og bolte.

VIGTIGT Stands maskinen (afsnit 6.6), atag taendrørsætten (fig. 25.A) og sætsværdskeden på hvver gang maskinenfterlades uoversvaget eller när den ikke anvendes.

7. ALMINDELIG VEDLIGEHOLDELS

7.1 GENERELLE OPLYSNINGER

VIGTIGT Sikkerhedsreglnerne som skal folges er beskrevet i kap. 2. Disse forskrifter skal folges noje for at undgä alvorlige risici eller farer.

För der udføres nogen form for kontrl, rengöring eller vedligeholdelses-/ indstillingsindgrep på maskinen:

• Stands maskinen.
• Vent på at kæden standser helt.
• Sæt sværdbeskytteren på, undtagen nær der skal udføres arbejde på sværdet eller kæden.
  Fjern taendrørshaeten (Fig. 25.A).
• Vent, indtil motoren er passende afkølet.
• Iaes den tilhorende vegledning;
• Tag passende beklaedning, arbejdshandsker og beskyttelsessbriller på.
• Hyppighed og type handlerer er opsummeret i "Tabel over vedligeholdelse" (se kap. 12). Formålet med tabellen er at bidrage til en opretholdelse af maskinens effektivitet og sikkerhed. Tabellen angiver de vigtigste indgreb, og hvor ofte det enkelte indgreb skal udføres. Udfør indgrebet, narr den forste frist udlober.
• Anvendelse af reservationele og tilbehør, som ikke er originale, kan have en negativ virkning på maskinens Funktion og sikkerhed. Fabrikanten kan ikke holdes til ansvar i tilfælde af skader eller læsioner forårsaget af disseprodukter.
• Originale reservedele kan fas hos autoriserede servicecentre og forhandlere.
• Brug aldrig maskinen med slidte aller odelagte dele. Defekte dele bør altid udskiftes og ikke repareres.

VIGTIGT Alle handleringer til vedligeholdelse og regulering, som ikke er beskrevet i dette brugsanvisning, skal udføres af forhandleren eller af et specialiseret servicecenter.

7.2 FORBEREDELSEF 2-TAKTS-BENZINEN

Denne maskine er forsynet med en 2-taktsmotor, der kræver en blanding af benzin og smøreolie.

VIGTIGT Anvendelse af ren benzin beskadiger motoren og medforer bortfald af garantien.

VIGTIGT Anvend kun brændstof og smøremidler af upåklagelig kvalitet for at bevare ydelsen og sikre en lang levetid for de mekaniske dele.

7.2.1 Egenskaber for benzin

Anvend kun blyfri benzin (gron benzin) med et oktantal, der icke er lavere end 90 N.O.

VIGTIGT Blyfri benzin har tendens til at danne bundfald i beholderne, his den opbevares i over 2 maneder. Anvend altid frisk benzin!

7.2.2 Egenskaber for olie

Anvend udelukkende syntetisk olie af en upåklagelig kvalitet, der er specifik for 2-taktsmotorer, mindst til specification JASO FC. Hos Deres forhandler kan De fø olier, der netop er designet forijke type motor, og som sikrer et høj beskyttelsesniveau. Anvendelse af disse olier muliggør sammensæting af en 2% blanding, det vil sige en blanding, der bestar af 1 del olie til 50 dele benzin.

7.2.3 Forberedelse og opbevaring af benzinen

Tabellen viser de maengder af benzin og olie, som skal anwendes til fremstilling af blandingen.

Benzin Syntetisk 2
	takts-olie
liter liter
1 0,025
2 0,050
3 0,075
5 0,125
10 0,250

For at forberede blandingen:

1. Hæld ca. halvdelen af benzinmaengden i en godkendt dunk.
2. Tilsæt hele oliemaengden.
3. Tilsæt resten af benzinen.
4. Luk daekslet ingen, og omryst kraftigt.

VIGTIGT Blandingen er udsat for ældning.
Forbered ikke overdrevne maengder blanding for at undgå dannelse af bundfald.

VIGTIGT Rens beholderne for benzin og blanding jævnligt for at fjerne et eventuelt bundfald.

7.3 PAFYLDNING AF BR/ENDSTOF

Pafyldning af brandstof skal ske med maskinen standset, og med tendrørshæten aftaget.

Det falgende skal foretages, inden pafyldningen udfores:

1. Ryst dunken indeholdende blandingen kraftigt.
2. Anbring maskinen plant, i en stabil position og med brændstoftankens dæksel vendt opad.

BEMERK I nærheden af daekslet til brændstoftanken (fig. 26.A) findes følgende symbol:

Tank til blanding af olie og benzin

1. Rengør bade dækslet og omkring dækslet for at undgå, at snavs falder ind under pafyldningen.
2. Abn brændstoftankens dæksel forsigtigt for gradvist at aflaste trykket.
3. Foretag pafyldningen med en tragt, og undgå at fylde tanken helt op til randen.

7.4 FYLDNING AF TANK TIL KAEDEOLIE

BEMERK I nærheden af daekslet til kædeolietanken (fig. 26.B)findes folgende symbol:

Tank til kædeolie

VIGTIGT Anvend udelukkende specifik olie til kaedesave eller klæbeolie til kaedesave. Der mA

ikke anwendes olie indeholdende urenheder, idet dette medforer tilstopning af filret i tanken og uoprettelige skader på oliepumpen.

For at opnå en effektiv smøring af de skærende dele er det uhyre vigtigt, at den anvende olie er af god kvalitet. Brugt olie eller olie af)darlig kvalitet forringer smøringen og reducerer levetiden for kæden og sværdet.

-Fyld altid olietanken fuldstændigt op (ved hjælp af en trag), hver gang der pafyldes brændstof. Olietankens rumfang er nemlig beregnet saledes, at brændstoff bruges op for olien; pa davon MADE mindskes risikoen for, at maskinen kører uten smoremiddel.

7.5 RENGØRING AF MASKINEN OG MOTOREN

Hver gang after arbejde skal maskinen renses omhyggeligt for stov og rester.

For at mindste brandfaren:

• skal maskinen - og specielt motoren og området omkring stødæmperen - holds fri for rester af savsmuld, blade ell er overskydende smrefedt.
  Rens hyppigt cylinderens kolefinner med trykluft.

• For at undgå overophedning og skader på motoren:
  Gitteret til indsugning af koleluft (fig. 27) skal altid holds rent og fri for savspaner og snavs.

• Hold den klokkeformede afkoblingsblok fri for savsmuld og rester (fig. 28), ved at afmontere koblingsskaernen (afsnit 4.2) og genmontere den korrekt, Near arbejdet er udført. Hver ca. 30 timers arbejde skal det indre leje smores hos Deres forhandler.

7.6 RENGØRING AF KÆDEN

After haverbrug skal du fjerne alle spor af savsmuld og olieriester fra kaeden.

I tilfælde af kraftig tilsmudsning eller dannelse af fast olie, som har sat sig fast på kæden, skal kæden tages af og lægges i blød i nogle timer i en beholder med et egnet rensemiddel. Skyl derefter kæden i rent vand, og behandel den med passende korrosionsbeskyttende middel, inden den iven monteres på maskinen.

7.7 KAEDESTOPPER-STIFT

Kontroller fangtappens tilstand for haverbrug (Fig. 1.H) og sorg for at genoprette den, hvis den er beskadiget.

7.8 SMOREHULLERIMASKINEN OGISVARDET

Før haver daglig brug skal man afmonteret koblingens skærm (afsnit 4.2), afmontér sværdet og kontroller at smørehullerne i maskinen (Fig. 29.A) og i sværdet (Fig. 29.B) ikke er tilstoppede.

7.9 FASTGØRINGSSKRUER OG-MØTRIKKER

• Kontroller tilspænding af alle skruer og motrikker for haverbrug for at vare sikker pa, at maskinen altid er i sikker driftstilstand.
• Kontroller fahr haverug at handtagene sidder korrekt fast.

8. EKSTRAORDINAER VEDLIGEHOLDELSE

8.1 RENSNING AF LUFTFILTER

VIGTIGT Rengoring af luftfiltret er vAESentligt for maskinens gode Funktion og holdbarhed. Arbejd aldrig uten filter, ellr nar filtreter beskadiget, da dette kan medfore uoprettelige skader ved motoren. Filtrerelementet skal altid udskiftes, hvis det er for snavset eller beskadiget.

Rengorgen skal foretages for hver 8-10 timers arbejde.

For at rengore filtre:

1. Skru fingerskruen af (Fig. 30.A) og tag daekslet af (Fig. 30.B).
2. Adskil den overste del af stangen (fig. 31.A) fra den nederste del (fig. 31.B) ved hjaelp af en skruetekker.
3. Bank forsigtigt pa den overste del for at fjerne snavs og rens den med en blod pensel.
4. Hvis filteret er helt tilstoppet, skal det vaskes med ren benzin. Hvis der anvendes trykluft, skal det blaeses ind fra den indre mod den ydre side (Fig. 32).
5. Saml filterelementet igen ved at presse siderne sammen, indtil man hører et klik.
6. Monter lagetigen.
7. Fastspænd kuglegrebetigen.

8.2 KAEDEBREMSENS METALBÄND

Få forhandleren til manedligt at kontrollere, at metalbandet omkring den klokkeformede afkoblingsblok er helt (fig. 33.A).

Bandet skal udskiftes, n er slidt aller deformeret.

8.3 KAEDEHJUL

Kontroller periodisk tandhjulets tilstand hos forhandleren (fig. 6.B). Tandhjulet skal udskiftes, nár det er slidt.

Monter aldrig en ny kede med et slidt tandhjul aller omvendt.

8.4 KONTROL AFT TÄNDRÖRET

Taendroret sidder pa maskinens underside (fig. 34).

Fjern regelmæssigt tændrøret, og rengør det med en metalborste for at fjerne eventuelle aflejringer (fig. 35.A). Kontroller elektrodernes renhed og indbyrdes afstand (Fig. 35.B). Montér tændrøret ingen, og fastspænd det med den medfolgende nøgle. Tændrøret skal udskiftes med et nyt med tilsvarende egenskaber i tilfælde af brændte elektroder eller nedslidt isolationsmateriale, og under alle omstændigheder hver 100 timers arbejde.

8.5 STARTKABEL

Startsnoren skal udskiftes hos forhandleren,
sà snart den begynder at vise tegn på slid.

8.6 VEDLIGEHOLDELSFKAEDEN

Af sikkerheds- og effektivitetshensyn er det meget vigtigt, at de skarende dele er godt slebet.

Slibning af kæden er nødvendigt, narr:

• Savsmuldet ligner stov.
• Der skal bruges mere kraft for at skare.
• Skaeringen er/DD
  Vibrationerne tiltager.
• Maskinen bruger mere brandstof.

En kæde, der/DD er tilstrækkeligt slebet, oger risikoen for tilbageslag (kickback).

VIGTIGT Det anbefales at fä udfør
slibningen hos et specialiseret servicecenter, der anvender specielt udstyr, som sikrer en minimal fjernelse af materiale og en konstant silbning over samtlige skær.

8.6.1 Kædeslibning

Slibningen af kæden udføres med specielle rundfile med en speficik diameter for hver type kæde (se "Vedligeholdelsestabel for kæden", kap. 14). Slibningen kræver gode manuelle evner og erfaring for at undgå beskadigelse ved skærene.

For at slide kaeden:

1. Standse maskinen (afsnit 6.6).
2. Frakobl kaedebremsen (afsnit 5.7).
3. Spænd sværdet (og den monterede kæde) godt fast i en egnet skruestik (Fig. 36.A) og sorg for at kæden kan glide frit.
4. Spænd kæden, hvis den er slap (afsnit 6.1.3).
5. Indsæt filen i tanden og hold en konstant hældning som svarer til skæret's profil (Fig. 36.B). Brug en filrytter som gør det lettere at føre filen (Fig. 36.C).
6. Kør filen kun nogle få gange, udelukkende fremad, og gentag indgrebet for samtige skær, som har samme retning (højre eller venstre).
7. Vend sværdet om i skruestikken, og gentag indgrebet for de resterende skær.
8. Kontroller at rytteren (Fig. 36.D) overholder malet angivet i "Vedligeholdelsestabel for kæden" (kap. 14) og slab eventuel overskydende højde af med en flad fil säledes at profilen afrundes.
9. Efter sibningen skal ethvert spor af filspaner og metalstov fjernes, og kæden skal smores i et oliebad.

8.6.2 Udskifting af kaeden

Kaeden skal udskiftes, nar:

• skaerets laengde er reduceret til 5 mm eller mindre (Fig. 36.E);
• leddenes spillerum over nitterne er stort.
• skærehastigheden er langsom og gentagne sibninger ikke forbedrreskærehastigheden. Kæden er slidt.

VIGTIGT After at have udskiftet kaden skal man kontrollere, at den spændes hyppigere, da kaden i starten giver sig under drug.

8.7 VEDLIGEHOLDELSFSAERDET

BEMERK Alt arbejde, der involverer svardet, kraver specifik kompetence og anvendelse af specielt udstyr for at kinne udfores i henhold til korrekt faglig standard. Af sikkerhedshensyn bdr du kontakte forhandleren.

For at undgå asymmetrisk slid af sværdet, bør dette vendes om periodisk.

For at opn à en vedvarende god fonction af sværdet, skal folgende udføres:

1. Smør naesehjulets lejer ved hjælp af dendertil beregnede sprjte (medfølger/DD).
2. Rens rillen i sværdet med den dertil beregnede skraber (medfolger ikke) (Fig. 37.A);
3. Rens smorehullerne (Fig. 37.B);
4. Afgrat siderne, og sib eventuelle ujævnheder mellem føringerne bort ved hjælp af en flad fil (medfølger ikke).

8.7.1 Udskiftning af sværdet

Sværdet skal udskiftes, narr: -rillens dybde er kortere end kædeleddenes højde (leddene ma aldrig røre bunden); -føringens inderside er sa slidt, at kæden bojes i tværgående retning.

8.8 JUSTERING AF TOMGANGSHASTIGHEDEN

Kontakt Deres forhandler, hvis der ikke kan opnas en tilfredsstellende justering, og skareanordningen bevæger sig, selv om motoren er i tomgang (afsnit 8.11).

8.9 JUSTERING AF KARBURATOREN

Karburatoren er justeret pa fabrikken pa en sadan
made, at der i enhver anvendelsessituation
opnas den maksimale ydelse med en
minimal udledning af giftige dampe, under
overholdelse af den gaelende lovgivning.

I tilfælde af)darlig ydelse, henvend Dem til Deres forhandler for at f kontrolleret karbureringsfunktionen og motoren.

Justering af karburatoren:

T = tomgangsjustering
L = justering for blanding - lav hastighed
H = justering for blanding - høj hastighed

9. OPMAGASINERING

VIGTIGT Sikkerhedsforskrifterne, som skal folges under opmagasinering af maskinen, er beskrevet i afsnit 2.4. Disse forskrifter skal folges noje for at undgå alvorlige risici eller farer.

När maskinen skal opmagasineres i mere end 2-3 maneder, skal der tages enkelte forholdsregler for at undgå vanskeligheder ved genoptagelse af arbejdet aller vedvarende beskadigelse af motoren.

FornaskinenHenstilles:

1. Skru koblingssskaermens motrik af, skru skaermen af og fjern taendror og svard.
2. Tøm olietanken, hæld ca. 100-120 ml specifik renseveæske i, og sæt dækslet påigen.
3. Sæt skærmen på igen (fig. 8.A) og stram møtrikken helt. Vær opmærksom på at indsætte tappen til aktivering af kædebremsen korrekt (fig. 8.B) i dens leje på den forrente skærm til beskyttelse af handen (trukket helt bagud).
4. Start maskinen og hold motoren ved høj hastighed, indtil alt rensemiddel er brugt op.
5. Sæt motoren i minimum og lad maskinen køre, indtil alt brændstoffet i tanken og i karburatoren er brugt op.
6. Lad motoren kole af.
7. Fjern taendroret.
8. Hæld en teskefuld frisk olie til 2-taktsmotorer i taendrørshullet.
9. Trak flere gange i startgrebet for at fordele olien i cylinderen.
10. Montér taendrøret med stemplet ved overste dødpunkt (som kan ses fra taendrørshullet; det vil sige, med stemplet ved maksimal slaglaengde).
11. Rengor omhyggeligt maskinen.
12. Kontroller at maskinen/DDke har skader. Kontakt om ndvendigt et autoriseret servicecenter.
13. Opmagasiner maskinen:

-etortsted
-beskyttet mod vind og vejr
-medsvaerdskedenkorrektmonteret
-utilgaengeligt for bo:
- sorg for at have fjernet nogler og værktøj anvendt til vedligeholdelse.

Det falgende udefores, narmaskinen tages i brug igen:

1. Fjern taendroret.
2. Anvend nogle gange startgrebet for ar fjerne den overskydende olie.
3. Kontroller taendroret (afsnit 8.5).
4. Klargoring af maskinen (afsnit 4.2, kap. 6).

10. FLYTNING OG TRANSPORT

Nár maskinen flyttes eller transporteres, skal man:

• Standse maskinen (afsnit 6.6).
• Vent pà at kæden standser.
  Fjern taendrørshaeten (Fig. 25.A).
• Saet sværdbeskytteren pa.
• Tag fat i maskinen udelukkende i händtagene og rette sværdet i modsat retning i forhold til køreretningen.

Nár maskinen Transporteres i bil skal man:

• Anbringe den, sa den ikke udgør en risiko for nogen.
• Fastgore den omhyggeligt til transportmidlet med reb eller kæder for at undgå at den vælter med risiko for at den bliver beskadiget aller der spildes olie.

11. SERVICE OG REPARATIONER

Denne brugsanvising indeholder alle\ nødvendige anvisninger til brug af maskinen og\ en korrekt grundlaeggende vedligeholdelse, som\ kan udfores af brugeren selv. Alt justerings- og\ vedligeholdelsesarbejde, der ikke er beskrevet\ i denne brugsanvising, skal udfores hos din\ forhandler erler et specialiseret servicecenter,\ som er i besiddelse af denødvendige\ fagkundskab og detødvendige værktøj til at\ udfore arbejdet korrekt, säledes at maskinens\ oprindelige sikkerhedsniveau bibeholdes.\ Indgreb udført af værksteder, som ikke er\ godkendte, erler af ukvalificerede personer\ medfører, at alle fabrikantens garantier\ og forpligtelser erler ansvar bortfalder.

Kun de officielt autorisereve vorksteder kan udfore reparation og vedligeholdelse, som dækkes af garantien.
- De autorisere de servicecentre anvender udelukkende originale reservedele. De originale resovedele og det originale tilbehör er blevet specielt udviklet til disse maskiner.
- De uoriginale reservedele og tilbehør er ikke blevet godkendt, og anvendelse heraf medforer, at garantien bortfalder.
- Det anbefales at fä foretaget en ärlig kontrol af maskinen på et autoriseret servicecenter til vedligeholdelse, service og kontrol af de monterede sikkerhedsanordninger.

12. GARANTIDAEKING

Garantien dækker alle materiale- og fabrikationsfejl. Brugeren skal noje ffolge alle anvisninger i den vedlagte dokumentation.
Garantien dækker icke skader som folge af:

• Manglende kendskap til den medfolgende dokumentation.
  Uagtsomhed.

• Utilsigtet aller ukorrekt brug og montage.

• Anvendelse af uoriginale resvedele.

• Anvendelse af tilbehør, som ikke er leveret eller godkendt af fabrikanten. Garantien dækker heller ikke:
  Normal slitage pa forbrugsmaterialer sasom skareanordninger og sikkerhedsbolte.
  Normal slitage.

Kober er beskyttet af den nationale lovgivning. Kovers rettigheder i henhold til den nationale lovgivning er ikke på nogen在这方面 begrænsenet af dette garanti.

13. TABEL FOR VEDLIGEHOLDELS

Indgreb Hyppighed Afsnit
	Første gang	Efterfølgende hver
MASKINE
Kontrol af alle fastgøringer	- Før haverbrug 7.9
Sikkerhedstjek / Kontrol af betjeninger	- Før haverbrug 6.2
Kontrol af fangtap	- Før haverbrug 7.7
Kontrol af smørehuller i maskinen og i sværdet	- Før haver daglig brug 7.8
Generel rengøring og kontrol	- Efter haverbrug 7.5
Rengøring af kæden	- Efter haverbrug 7.6
Smøring af kugleleje inden i koblingshus	- 30. time 7.5*
Kontrol af kædebremsens effektivitet.	- 1 gang om@månen 8.2
Kontrol af kædehjul	- 1 gang om@månen 8.3*
Vedligeholdelse af kæde	-	8.6
Vedligeholdelse af svær	-	8.7
MOTOR
Kontrol/genopfyldning af brændstof	- Før haverbrug 7.3.
Fyld kædeolie på	-	Ved haverbrændstofpåfyldning 7.4.
Generel rengøring og kontrol	- Efter haverbrug 7.5
Rensning af luftfilter		8-10 timer / after haver sæson 8.1
Rengøring af tændrøret	-	10 timer / for haver sæson 8.4
Udskiftning af tændrør	-	100 timer / for haver sæson 8.4

• Indgrebet skal udføres af deres forhandler eller et specialiseret center

14. VEDLIGEHOLDESESTABEL FOR KÄEDEN

Kædens mål		Niveau af begrænsningstand (a)	Fild diameter (d)
		a	d
tommer mm		tommer mm tommer mm
3/8	9,6	0,025 0,64 5/32 4,0
1/4	6,4	0,025 0,64 5/32 4,0

Tabellen viser ophysninger om slibning af forskellige typ er kader, Eden at dette dog repraesenterer mulighed for at anvende andre kader end dem, som er godkendt og anfort i "Tabellen med korrekt kombination af svard og kede".

15. PROBLEMER OG DERES LØSNING

PROBLEM MULIG	ÄRSAG AFHJÆLPNING
1. Motoren starter...,...,...,...,...,...,...,...,...,...,...,..., ...
1. Motoren starter...,...,...,...,...,...,...,...	Ukorrekt startprocedure. Følg vejledningsen (afsnit 6.3)
	Tændrøret er snavset...,...,...,...,...,afstandmellem elektroderne.	Kontrollér tændrøret (afsnit 8.4).
	Tilstopning af luftfilter. Rengør og/eler udskift filtre (afsnit 8.1).
	Driftsforstyrrelser i karburator. Kontakt et autoriseret servicecenter.
2. Motoren starter, men har begrånset effektivitet	Tilstopning af luftfilter. Rengør og/eler udskift filtre (afsnit 8.1).
	Driftsforstyrrelser i karburator. Kontakt et autoriseret servicecenter.
3. Motoren virker uregelmæssig...,...,...,...,...,...,...,..., ...	Tændrøret er snavset...,...,...,afstandmellem elektroderne.	Kontrollér tændrøret (afsnit 8.4).
	Problemer med sværd og kæde Kontroller at kæden glider frit, og atsværdets færinger ikke er deformerede.
	Driftsforstyrrelser i karburator. Kontakt et autoriseret servicecenter.
4. Motoren oser for meget.	Forkert sammensætning af blandingen.	Forbered benzinblandingen ifolge anvisningerne (afsnit 7.2)
	Driftsforstyrrelser i karburator. Kontakt et autoriseret servicecenter.
5. Motor er druknet	Der er blevet trukket flere gange i startgrebet med chokeren slået til.	Afmontér tændrøret (afsnit 8.5) og træk forsigtigt i grebet tilstartsøn (fig. 13.E) for at fjerne overskydende brændstof; tör derefter tændrørets elektroder og montér detigen i motoren.
6. Olienkommen...,...,...,...,..., ...	Olien er af)drlig kvalitet Med kold motor: tøm tanken, skyl tanken og kanalerne igennem med rensevæske, og udskift olien.
	Smørehullerne er tilstoppet	Rens (kap. 8.1)
7. Kæden bevær sig, på motoren er i tomgang	Forkert regulering af karburatoren	Kontakt et autorisaret servicecenter.
8. Maskinen beynder at vibrere unnormalt	Nogle dele er blevet beskadiget eller er*LSE	Sluk maskinen og frakobl tændrørskabytet (Fig. 25.A). Kontroller om der er tegn på skader Kontroller om der vindes*Lose dele, og fastspænd dem Få udførnt en yderligere kontrol, udskiftningEller reparation på et autoriseret servicecenter.
9. Maskinen har ramt et fremmedlegeme.	Nogle dele er blevet beskadiget eller er*LSE	Sluk maskinen og frakobl tændrørskabytet (Fig. 25.A). Kontroller om der er tegn på skader Kontroller om der vindes*Lose dele, og fastspænd dem Få udførnt en yderligere kontrol, udskiftningEller reparation på et autoriseret servicecenter

Safremt de ovennaevnte indgreb ikke lser problemet, bør der rettes henvendelse til forhandleren.

16. TILBEHØR

"Tabellen for korrekt kombination af sværd og kæde" indeholder en liste over samtlige kombinationer af sværd og kæde. De kombinationer, som kan anvendes på hvør enkelt maskine, er afmærket med symbolet "✓". Samme tabel indeholder ogå eigenskaber for kæder og sværd, som er godkendt til brug med hvør maskine.
Der ma kun anvendes svard og kader anfort i tabellen som reservedele. Brug af kombinationer, der ikke er godkendt, kan medfore alvorlige kvæstelser og beskadige maskinen.
Valg, montering og anvendelse af svard og kæde er handleringer, der udføres af brugeren after brugerens fuldstandige og selvstandige skon. Brugeren patager sig derfor det afterfolgende ansvar for enhver type skader, der matte ske som folge af sadanne handleringer. I tilfelde af tvivil eller utilstrækkeligt kendskap til de specifikke egenskaber for hvert enkelt svard og hver enkelt kæde,kontakt da Deres forhandler ell er specialiseret havebrugscenter.

INHALT

En henvisning til component C i figur 2 angis med teksten: "Se fig. 2 C" eller ganske enkelt "(Fig. 2.C)".

Maskinen bestar forst og fremst av:

• en indre to-takts forbrenningsmotor, som forsynes med en blanding av luftavkjolt olje-bensin;
• et klippeorgan;
• et händtakssystem.

Drivbevegelsen overfores gjennom en pinjong med et klippende tannet kjeede som Ioper pa en rillet guidestang.

Ikke bruk maskinen hvis ikke kjedebremsen fungerer riktig. Kontakt forhandleren for不同程度 controller.

6. BRUK AV MASKINEN

VIKTIG Sikkerhetsbestemmelsene som skal folges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene ma noye overholds for a unnga alvorlige risikoer eller farer.

6.1 FORBEREDENDE OPERASJONER

For a kjore maskinen gár du frem pa følgende mæte:

- Stamme som stotter i begge endene

Nar stammen stotter i begge endene:

VIKTIG Stoppe maskinen (avsn. 6.6) nár du flytter maskinen fra et arbeidsområde til et annet.

skader. Filterelementet ma alltid skiftes ut hvis det er for skittent aller er skadet.

Et nytt kjede ma ikke monteres sama n med et slitt drev, eller omvendt.

8.4 KONTROLL AV TENNPLUGG

Tennpluggen er plassert på den bakredelen av maskinen (Fig. 34).

Kjedet ma byttes ut nár:

For a holde sverdet i effektiv stand er det nodvendig a:

Spor til kjetet		Nivået til tannen som begrenser skjæredybden (a)		Filens diameter (d)
		a		d
tommer mm		tommer mm tommer mm
3/8	9,6	0,025 0,64 5	32 4,0
1/4	6,4	0,025 0,64 5	32 4,0
