BRUKSANVISNING SP 386 STIGA

Motoren kan startes og saettes i drift.

Motoren standser.

After at have trykket på stopkontakten, vender afbryderen automatisk tilbage til startup. "I"

5.2 CHOKER

Samtige operationer skal res, mens motoren er slukket.

Kontroller, at kaeden er strammet.

For at skifte fra anvendelsesmåden "Normal" til anvendelsesmåden "Antifrost" (og omvendt):

1. stands maskinen (afsnit 6.6):
2. fjern luftfiltrets dæksel og delve luftfiltret (afsnit 8.2).

3.a pa modellerne SP 386 og SP 426:

Kontroller, at det omrade, hvorgrenene vil falde, er og forbliver frit.

- Stammen støtter i begge ender

Nár stammen kun støtter i begge ender:

När man er ved at have skåret stammen over, skal man, for at bibeholde kontrollen over savningen, reducere det tryk man udøver på saven uten at slippe grebet om maskinenshandtag. Sorg for, at maskinen ikkekommen ikontakt med jorden.

6.5 TIPS TIL BRUGEN

VIGTIGT Hold beholderne for blanding og benzin adskilt, og forsyn dem med navneangivelse for at undgå, at de ombyttes i anvendelsesøjeblikket.

3.1 Beskrivelse av maskinen og beregnet bruk....4
3.2 Sikkerhetssymboler 4
3.3 PRODUKTETS identifikasjonsetikett.. 5
3.4 Hovedkomponenter 5

1. MONTERING 6

4.1 Deler til monteringen 6
4.2 Montering av sverdet og sagkjedet.. 6

1. BETJENINGSUTSTYR.. 6

5.1 Start-/stoppbryter for motoren 6
5.2 Choke-kontroll (Starter) 7
5.3 Kommandoknapp kaldstartenhet (primer) .... 7
5.4 Kommando dekompresjonsventil (kun for modell SP 526)............7
5.5 Gasspak. 7
5.6 Lasespak gasspak 7
5.7 Händtak for manuell oppstart 7
5.8 Kjedebrems 7

1. BRUK AV MASKINEN 7

6.1 Forberedende operasjoner 7
6.2 Sikkerhetskontroller 8
6.3 Oppstart 9
6.4Arbeid. 10
6.5 Bruksrad 12
6.6 Stopp 12
6.7 Etterbruk 12

7.1 Generelt 13
7.2 Klargjoring av drivstoffblandingen 13
7.3 Etterfylling av drivstoff 14
7.4 Etterfylling av kjedets oljetank 14
7.5 Rengjoring av maskinen og motoren 14
7.6 Rengjoring av kjected.. 14
7.7 Tapp til blokkering av kjected 14
7.8 Festeskruer og-mutrer 14

8.1 Smorehull pā maskinen og sverdet 15
8.2 Rengjoring av luftfilteret 15
8.3 Clutchhuset 15
8.4 Kjededrev. 15
8.5 Kontroll av pennplugg 15
8.6 Startsnor 15
8.7 Vedlikhold av sagkjedet 15
8.8 Vedlkeleyhav sverdet. 16
8.9 Regulering av tomgangen 16
8.10 Regulering av forgasseren 16

1. LAGRING 16

2. FLYTTING OG TRANSPORT 17

3. SERVICE OG REPARASJONER 17
4. HVA SOM DEKKES AV GARANTIEN 17
5. VEDLIKEHOLDSTABELL 18
6. VEDLIKEHOLDSTABELL FOR KJEDET 18
7. IDENTIFISERING AV PROBLEMER 19
   16.TILBEHØR 20

1. GENERELT

1.1 HVORDAN LESE BRUKSANVISNINGEN

Bruksanvisingen har noen avsnitt som
inneholder spesielt viktig sikkerhets- aller
driftsinformasjon. Disse avsnittene er uthevet på
forskjellige@mær, og har følgende betydning:

MERK eller VIKTIG presiserer og supplierer det som er forklart tidligere for a forhindre at maskinen odelegges, ellr at det oppstar skader.

Symbolet angir en fare. Hvis advarslene\ ikke overholds kan dette medføre personskader\ eller skader på tredjepart og/eller ødeleggelser.

De avsnittene som er merket med en firkant med stiplet grå ramme angir ekstrautstyr som ikke finnes på alle modellene som er dokumentert i dette bruksanvisingen. Kontroller om ekstrautstyret finnes på din modell.

Alle henvisningene til maskinens hoyre og venstre side somt for- og bakside gjelder i forhold til brukerens arbeidsposisjon.

1.2 REFERANSER

1.2.1 Figurer

Figurene i donne bruksanvisingen er nummererte 1,2,3,osv. Delene angitt pa figurene er merket med bokstavene A,B,C,osv. En henvisning til component C i figur 2 angis med teksten:"Se fig.2C" eller ganske enkelt"(Fig.2.C)". Figurene er veiledende.De faktiske delene kan vare forskjellige fra de som er avbildet.

1.2.2 Overskrifter

Bruksanvisningen er oppdelt i kapitler og avsnitt. Overskriften til avsnitt "2.1 Opplæring" er en undertittel til "2. Sikkerhetsbestemmelser". Henvisningene til overskrifter erller avsnitt angis med forkortelsene kap. eller avsn. og deretter det gjeldende nummeret. Eksempel: "kap. 2" eller "avsn. 2.1".

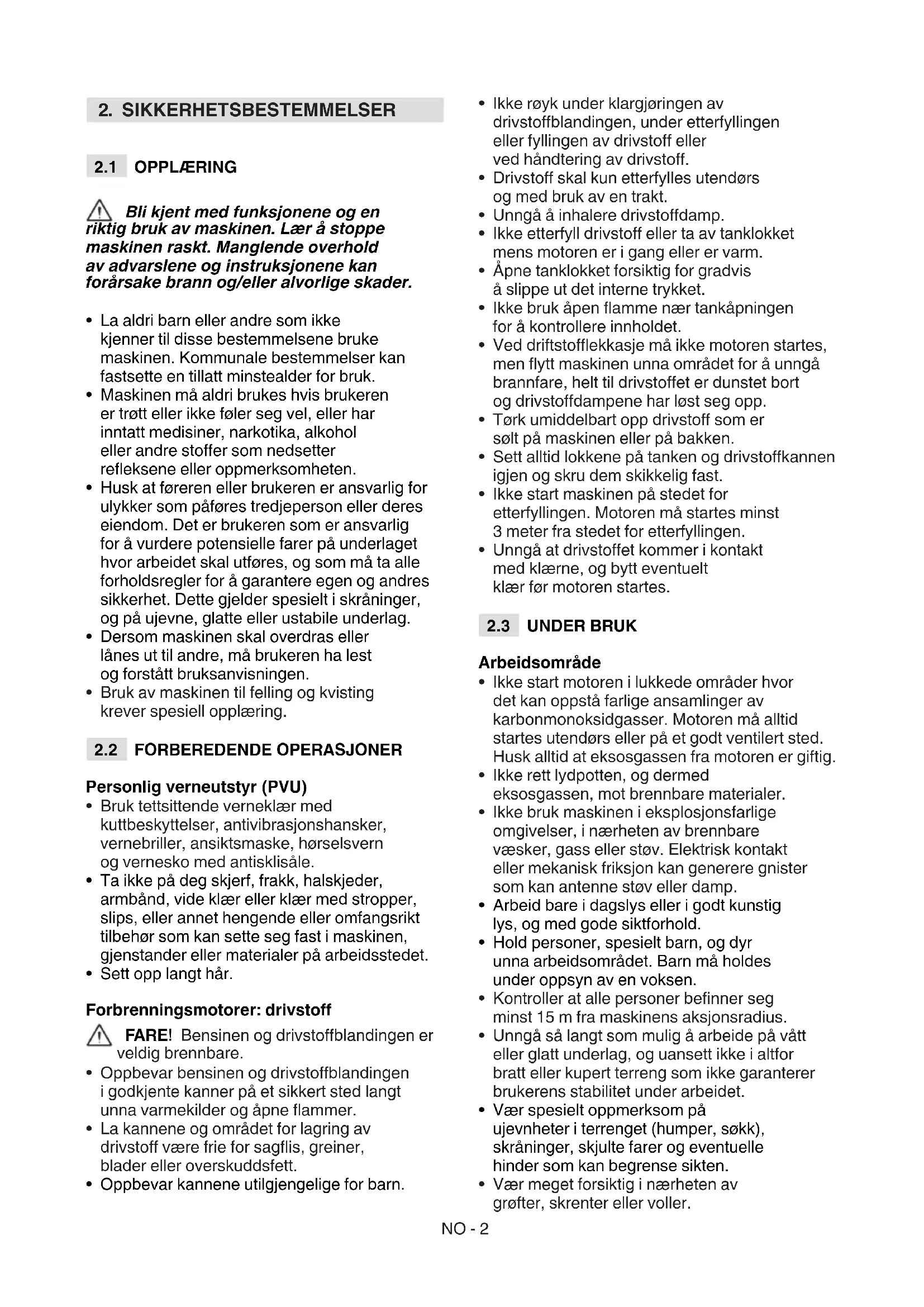

2. SIKKERHETSBESTEMMELSER

2.1 OPPLAERING

Bli kjent med funksjonene og en riktig bruk av maskinen. Lær Å stoppe maskinen raskt. Manglende overhold av advarslene og instruksjonene kan forårsake brann og/eller alvorlige skader.

• La aldri barn eller andre som ikke kjenner tilppe bestemmelsene bruke maskinen. Kommunale bestemmelsek kan fastsette en tillatt minstealer for bruk.
• Maskinen må aldri brukes hvisBrukeren er trøtt eller ikke føler seg vel,ller har inntatt medisiner, narkotika, alkohol eller andre stoffer som nedsetter refleksene eller oppmerksomheten.
  Husk at føreren ellerBrukeren er ansvarlig for ulykker som påfores tredjepersonller deres eiendom.Det erBrukeren som er ansvarlig for a vurdere potensielle fareer paa underlaget hvor arbeidet skal utfores, og som ma ta alle forholdsregler for a garantere egen og andres sikkerhet.Dette gjelder spesielt i skræninger, og pa ujevne, glatte ell er ubabile underlag.
• Dersom maskinen skal overdras aller lannes ut til andere, mä brukeren ha lest og forstättBruksanvisningen.
• Bruk av maskinen til felling og kvisting krever spesiell opplæring.

2.2 FORBEREDENDE OPERASJONER

Personlig verneutstyr (PVU)

• Bruk tettsittende verneklaer med kuttbeskyttelser, antivibrasjonshansker, vernebriller, ansiktsmaske, hørsvern og vernesko med antiskisåle.
• Ta ikke deg skjerf, frakk, halskjeder, armbænd, vide klær eller klær med stropper, slips, eller annet hengende eller omfangsrikt tilbehør som kan sette seg fast i maskinen, gjenstander eller materialer på arbeidsstedet.
• Sett opp langt hare.

Forbrenningsmotorer: drivstoff

FARE! Bensinen og drivstoffblandingen er veldig brennbare.

• Oppbevar bensinen og drivstoffblandingen i godkjente kanner på et sikkert sted langt unna varmekilder og apne flammer.
  La kannene og området for lagring av drivstoff ære frie for sagflis, greiner, blader eller overskuuddsfett.

• Oppbevar kannene utilgjengelige for barn.

• Ikke røyk under klargjøringen av drivstoffblandingen, under etterfyllingen eller fyllingen av drivstoff eller ved händtering av drivstoff.

• Drivstoff skal kun etterfylles utendørs og med bruk av en trakt.
• Unngå à inhalere drivstoffdamp.
• Ikke etterfyll drivstoff erler ta av tanklokket mens motoren er i gang erler er varm.
• Apne tanklokket forsiktig for gradvis Å slippe ut det interne trykket.
• Ikke bruk øpen flamme nær tankapningen for a kontrollere innholdet.
• Ved driftstofflekkasje违法犯罪
• Wed driftstofflekkasje må ikke motoren startes, men flytt maskinen unna området forå unngå brannfare, helt til drivstoffet er dunstet bort og drivstoffdampene har løst seg opp.
• Tørk umidelbart opp drivstoff som er sölt på maskinen eller på bakken.
• Sett alltid lokkene på tanken og drivstoffkannen igjen og skru dem skikkelig fast.
• Ikke start maskinen på stedet for etterfyllingen. Motoren på startes minst 3 meter fra stedet for etterfyllingen.
• Unngå at drivstoffetkommen i kontakt med klæne, og bytt eventuelt klær for motoren startes.

2.3 UNDER BRUK

Arbeidsomrade

• Ikke start motoren i lukkede omrader hvor det kan oppsta farlige ansamlinger av karbonmonoksidgasser. Motoren ma alltid startes utendørs eller på et godt ventiliert sted. Husk alltid at ekssogassen fra motoren er giftig.
• Ikke rett lydpotten, og dermed eksosgassen, mot brennbare materialer.
• Ikke bruk maskinen i eksplosjonsfarlige omgivelser, i nærheten av brennbare væsker, gass eller støv. Elektrisk kontakt eller mekanisk friksjon kan generere gnister som kan antennene støv eller damp.
• Arbeid bare i dagslys ell er i godt kunstig lys, og med gode siktforhold.
• Hold personer, spesielt barn, og dyr unna arbeidsområdet. Barn mA holdes under oppsyn av en voksen.
• Kontroller at alle personer befinner seg minst 15m fra maskinens aksjonsradius.
• Unngå sä langt som mulig Å arbeide på vätt ell er glatt underlag, og uansett ikke i altfor bratt er kupert terreng som/DDke garanterer Brukerens stabilitet under arbeidet.
  Vær spesielt oppmerksom på ujevnheter i terrenget (humper, sikk), skræninger, skjulte farer og eventuelle hinder som kan begrense sikten.
  Vær meget forsiktig i naerheten av grøfter, skrenter eller voller.

Vær oppmerksom på trafikken'nar maskinen brukes i nærheten av vei.
- For Å unngå brannfare, ikke etterlat maskinen med varm motor i nærhen av Iøv, tør gress erler annet brennbart materiale.

Adferd

• Hold godt fast i maskinen med begge hender under arbeidet (venstre hand pa fremre handtak og hyre hand pa bakre handtak, uavhengig av om brukeren er venstrehendt), og langt unna alle kroppsdeler.
• Innta en fast og stabil posisjon, og gå forsiktig frem.
• Unngå bruk av ustabile stiger og stillas.
• Unngå Å arbeide alene eller langt fra folk, sik at det er lettere Å be om hjelp hvis en ulykke skulle inntreffe.
• Løp aldri, men gå rolig.

• Unngå ä støte sverdet hardt mot fremmedlegemer/hindringer, og vær oppmerksom på materiale som kan slynges ut pga. k Jedets bevegelse. Hvis sverdet støter mot en hindring, kan det oppstå et tilbakeslag (kickback). Kast finner sted nr enden på k Jedet moter et objekt eller nr treverket presserammen og blokkerer k Jedet under kutting. Denne kontakten med k Jedets ytterspiss kan forårsake et svært hurtig rykk i motsatt retning, sik at sverdet skyves oppover og motBrukeren. Dette kan ögså forekomme dersom k Jedet blokkeres langs sverdet overside. I begge tilfeller kan tilbakeslaget medføre tap av kontrollen over motorsagen, med de alvorligste konsekvenser som muligresultat. Ta følgende nødvendige forholdsregler for ä unngå tilbakeslag:

• Hold sagenagogue fast med begge hender, med tomlene og de andre fingre ne rundt kjedesagens handtak, og hold kroppen og armene i en stilling som gjør det mulig Å motstå kraften fra et tilbakeslag.

• Ikke strekk armene for langt, og ikke kutt ovenfor skulderhøyde.
• Bruk kun sverdguider og kjeder som er i samsvar med produsentens spesifikasjoner.
• Følg produsentens anvisninger for sliping og vedlikehold av kjedesagen.

Unngå eksponering for støv og sagflissom dannes av kjedet under kuttingen.
- Ikke berør motorens deler, da de blir varme under bruk. Risiko for forbrenninger.
Wed skader eller ulykker under arbeidet skal motoren slås av øyeblinkelig og maskinen fjernes fra stedet for a unnga flere skader. Wed ulykker med personskader eller skader på tredjepersoner ma du umiddelbart praktisere forstehjelp og kontakte lege

for不同程度 of the eventuale rester som ellers kan forårsake skader på gjenstander, personer eller dyr.

Overeksponering for vibrasjoner kan forarsake lesjoner og nerovaskulare forstyrelser (også kjent som "Raynauds fenomen" eller "likfingre"), spesielt hos personer som cider av sirkulasjonsforstyrelser. Symptomene kan omfatte hendene, handleddene og fingrene, og vises ved tap av folsomhet, trethet, kloe, smerte, fargeendring aller strukturelle endringer iHUDen. Disse virkningene kan forsterkes av lave omgivelsestemperaturer og/eller av et overdrevent fast grep om handtaket. Dersom disse symptomene oppstär, bruk maskinen minde og oppsk lege.

Bruksbegrensninger

• Maskinen skal ikke brukes av personer som ikke er i stand til ø holde den fast med begge hender og/eller ikke klarer ø stå i balanse under arbeidet.
• Maskinen må aldri brukes hvis vernene er skadet, mangler eller ikke er riktig plassert.
• Ikke bruk maskinen hvis ikke tilbehør/ redskaper er montert i de angitte punktene.
• Sikkerhetssystemene/mikrobryterne må不同程度
• ikke deaktiveres eller tutkles med.
• Ikke endre motorens reguleringer, eller justere motoren på et veldig høyt turtall. Risikoen for personskader øker ved et veldig høyt turtall.
• Ikke utsett maskinen for overdrevne belastninger, og bruk aldri en liters maskin til Å utføre tungt arbeid. Bruk av en egnet maskin reduserer risikoene og forbedrer kvaliteten på arbeidet.

Et jevnt vedlikehold og en riktig lagring opprettholder maskinens sikkerhet og ytelsesnivå.

Vedlikehold

• For Å redusere brannfaren, kontroller jevnlig at det ikke finnes lekkasjer av olje og/eller drivstoff.
• Støy- og vibrasjonsnivået oppgitt ibruksanvisningen er maskinens maks verdier. Bruk av en)därlig innstilt kutteinnretning, forhoy hastighet og manglende vedlikehold,pavirker støy- og vibrasjonsutslippene betydelig. Ta derfor nadvendige tiltak for a redusere mulige skader fra hoyt styniva og vibrasjonsbelastninger: Vedlikehold maskinen,bru khrselsvern og ta pauser under arbeidet.

Lagring

• Maskinen pågressive opbevares med drivstoff i tanken i et rom hvor drivstoffdampene kan näs av öpne flammer, gnister eller kraftige varmekilder.
• Forå redusere brannfaren må ikke beholderemed kutteavfall oppbevares innendørs.

2.5 MILJØVERN

Miljøvern på vår er relevant og prioritert aspekt ved bruk av maskinen, til fordel for den siviliserte sameksistens og miljøet vi lever i.

• Unngå Å forstyrre nabolaget. Bruk alltid maskinen til fornuftige tider (-化进程 på morgenen, eller sent på kvelden/natten, hvør nabolaget kan forstyrres).
  Under arbeidet avgis en viss oljemengde (nodvendig for a smore kjected) i omgivelsene. Bruk derfor kun biologisk nedbrytbare oljer egnet for denote typenBruk. Bruk av mineralolje ell motorolje paforer miljoet alvorlig skade.
• Følg nøye de kommunale bestemmelsene for kasting av emballasje, oljer, drivstoff, filter, defekte deler ull derer som er sterkt forurensende. Dette avfallet må ikke kastes med husholdningsavfallet, men kildesorteres og kastes i konteinerne for resirkulering.
• Følg nøye deCOMMUNALE bestemmelsene for kasting av avfallsmaterialie.
• När maskinen ikke skal brukes länger, på den/DD kastes i naturen, men leveres inn til et innsamlingssenter i henhold til gjeldendeCOMMUNALE bestemmelser.

Maskinen bestar hovedsakelig av en totakts indre forbrenningsmotor, drevet av en oljebensinblanding som luftavkjoles, og et sverd som overforer bevegelsen fra motoren til sagkjedet, som er den virkelige<sagen. Bevegelsen overfores fra motoren til kjetdet med en sentrifugalclutch som hindrer at kjetdet beveger seg när motoren gär på tomgang.

Brukeren holder i maskinen med begge hender, ved Å bruke fremre handtak og bakre handtak,

og kan bruke hovedfunksjonene hele tiden på sikker avstand fra kutteinnretningen.

3.1.1 Tilsiktet bruk

Maskinen er designet og bygd til:

• felling, kutting og kvisting av trær av dimensjoner som står i forhold til sverdets lenghte, eller gjenstander av tre med lignende egenskaper.
• bruk av kun en person.

3.1.2 Feil bruk

Enhver annen bruk enn oppgitt ovenfor kan\ vare farlig og forarssake skader på personer og/eller gjenstander. Feil bruk omfatter, men er ikke begrenset til, følgende:

-klipping av hekker;
- fresearbeider;
- kutte opp benker, kasser aller emballasje generelt;
- kutte opp møbler eller alt annet som kan inneholde spikere, skruer ull hva som helst annet av metall;
- utføre slaktearbeid;
- bruke maskinen til kutting av andre materialer enn tre (plastmaterialer, byggematerialer);
- bruke maskinen som vektstang til Ålofte, flytte eller brekke gjenstander;
- bruke maskinen låst til faste støtter.
- bruk av andre kutteinnretninger enn de som er oppgitt i tabellen "Tekniske data". Fare for alvorlige skader og lesjoner.
- bruk av maskinenSAM men med flere personer.

VIKTIG Feil bruk av maskinen fører til bortfall av garantien. Videre heves produsenten fra ethvert ansvar, og det er dermed Brukeren som er ansvarlig for utgiftene ved sakskader, personskader eller skader på tredjepersoner.

3.1.3 Brukergruppe

Maskinen er beregnet på ikke profesjonelle brukere. Maskinen er ment til hobbybruk.

3.2 SIKKERHETSSYMBOLER

Det finnes forskjellige symboler på maskinen (Fig. 2). Symbolene skal minne operatoren om riktig fremgangsmåte forå bruke den forsiktig og ta de nødvendige forholdsreglene.

Symbolenes betydning:

ADVARSEL! FARE! Maskinen
kan vengeance farlig bade for
deg og andre dersom
den ikke brukes riktig

ADVARSEL! Les bruksanvisingen formaskinen tas i bruk.

Operatoren som bruker denen maskinen daglig over lengretid og under normale forhold, kan utsettes for et stynivasom tilsvarer ullerskrdder 85 dB (A).Bruh horselsvern, vernebriller og vernehjelm.

Bruk vernehansker og vernesko!

FARE FOR TILBAKESLAG (KICKBACK)! Et tilbakeslag førter til et plutselig og ukontrollerbart rykk av maskinen i retningBrukeren. Arbeid alltid på en sikker mæte. Bruk kjede utstyrtmed sikkerhetsledd sombegrenser tilbakeslaget.

Grip aldri fatt i maskinen med bare en hand! Grip godt fatt i maskinen med begge hender for a kunne kontrollere maskinen og redusere risikoen for tilbakeslag.

VIKTIG Klistremerker som er ødelagt eller uleselig mA byttes ut. Be om nye klistremerker hos et autorisert servicesenter.

3.3 PRODUKTETS IDENTIFIKASJONSETIKETT

Identifikasjonsetiketten oppgir følgende opplysninger (Fig. 1):

1. Lydeffektniva
2. CE-merke
3. Produktsjonsår
4. Type maskin
5. Serienummer
6. Produsentens navn og adresse
7. Artikkelnummer
8. Utslippstall

Skriv ned maskinens identifikasjonsnumre i feltene på etiketten på baksiden av bokomslaget.

VIKTIG Opplysningene på produits identifikasjonsetikett mA oppgis ved henvendelse til et autorisert verksted.

VIKTIG Eksempelet på samsvarserklæringen finnes helt bak i bruksanvisningen.

3.4 HOVEDKOMPONENTER

VIKTIG Sikkerhetsbestemmelsene som skal folars veg bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene ma noye overholds for a unnga alvorlige risikoer eller farer.

Av hensyn til oppbevaring og transport er noen av maskinens deler ikke montert i fabrikken, men på monteres av kunden i henhold til instruksjonene etter Å ha fjernet emballasjen.

Utpakking og fullføring av monteringen
må foretas på en jevn og solid overflate,
med god nok plass til Å flytte maskinen
og emballasjen. Bruk alltid egnet utstyr.
Bruk ikke maskinen på alle indikasjoner i
avsnittet "MONTERING" har blitt fullført.

4.1 DELER TIL MONTERINGEN

I emballasjen finnes delene for monteringen som står oppfør på listen under:

Beskrivelse

Sverd utstyrt med sverdsikring

Sagkjede

Nøkkel (plassert under maskinens nedre del) (Fig. 1.M)

Fil for sliping av kjetet

Dokumentasjon

4.1.1 Utpakking

1. Åpne emballasjen forsiktig og pass på at ingen av delene forsvinner
2. Les dokumentasjonen som finnes i esken, ogsa bruksanvisningen.
3. Ta alle deler som ikke er montert ut av esken.
4. Ta maskinen ut av esken.
5. Kast esken og emballasjen i henhold til gjeldende bestemmelser.

4.2 MONTERING AV SVERDET OG SAGKJEDET

Bruk alltid kraftige arbeidshansker ved handtering av sverdet og kjetet. Vær veldig forsiktig ved montering av sverdet og kjetet for ä unngå Å sette maskinens sikkerhet og effektivitet i fare. Kontakt forhandleren ved tvil.

Utfør alle oppgavene med avslätt motor.

För man monterer sverdet mä man forsikre seg om at kjedebremsen ikke stär på (par. 5.7).

1. Skru ut muttrene (Fig. 3.A) og fjern dekselet ved clutchen (Fig. 3.B), for Å kommt til drivpinjongen og til sverdets sete.
2. Fjern avstandsstykket i plastikk (fig. 3.C); dette avstandsstykket brukes kun til transport av den emballerte maskinen og skal ikke brukes mer.
3. Monter sverdet (Fig. 4.A) ved Å sette inn pinjongene (Fig. 4.B) i rennen (Flg. 4.C) og skyv den mot den bakre delen av maskinkroppen.
4. Monter kjected (Fig. 5.A) rundt drivpinjongen (Fig. 5.B) og langs guidene på sverdet (Fig. 5.C), mens man er oppmerksom på forflyttesesretningen (Fig. 5.D).

Kjedets bevegelsesretning

Hvis sverdets tupp er utstyrt med et vinkeldrev, pass på at kjedets ledd fores riktig inn i mellomrommene på drevet (Fig. 6).

1. Kontroller at pluggen ved kjedestrammeren (Fig. 7.A) er korrekt plassert i det passende hullet på sverdet; i motsatt tilfelle, må man skru med et skrujern på kjedetrammerens skrue (Fig. 7.B), helt til pluggen er skrudd helt inn.
2. Sett på dekslet igjen uten Å stramme mutrene helt.
3. Skru på skruen ved kjedestrammeren (Fig. 8.A) helt til man oppnär riktig spunning av kjerdet.
4. Hold sverdet loftet, og stram dekslets mutrer helt til med nokkelen som folger med (Fig. 9).

4.2.1 Kontroll av kjerets stramming

Kontroller k Jedets stramming.

Strammingen er korrekt'nar leddene som det dras i ikke går ut av sporet'nar man griper fatt i kjuredetmidt på sverdet (Fig. 10).

5. BETJENINGSUTSTYR

5.1 START-/STOPPBRYTER FOR MOTOREN

Starter og stopper motoren (Fig. 11.C).

Motoren kan startes og settes i drift.

Motoren stopper

Etter Å ha trykket på stoppkontrollen, vil bryteren gå automatisk tilbake til startposisjon."I"

5.2 CHOKE-KONTROLL (STARTER)

Brukes for kaldstart av motoren. Starterkontrollen har to posisjoner:

Posisjon A (Fig. 11.A) - Choken er av (normal drift og varmstart).

Posisjon B (Fig. 11.B) - Chokener på (for kaldstart).

5.3 KOMMANDOKNAPP KALDSTARTENHET (PRIMER)

Ved Å trykke på primerens gummiknapp sprøytes drivstoffinn i forgasserens sugemanifold, sik at det blir lettere Å startemotoren (Fig. 12.A).

5.4 KOMMANDO DEKOMPRESJONSVENTIL (KUN FOR MODELL SP 526)

Ved Å trykke på ventilen (Fig. 13.E) minsker trykket i ventilen og oppstart av maskinen blir lettere.

5.5 GASSPAK

Gjör det mulig Å regulere kjedets hastighet.

Bruk av gasspaken (Fig. 12.B) er kun mulig hvis man samtidig trykker på spaken for lasing av gasspaken (Fig. 12.C).

Korrekt arbeidshastighet oppnár man med gasspaken (Fig. 12.B) trykket inn sá langt det gár.

Gjør det mulig Å starte motoren manuelt (Fig. 11.D).

5.8 KJEDEBREMS

Det er en sikkerhetsbremse som lasser kjedets bevegelse ved tilbakeslag under arbeidet. Tilbakeslagene skjer som ffolge av en uvanlig beroring av sverdets tupp, med en voldsom bevegelse oppover som gjør at händen slar mot det fremre vernet (Fig. 1.D). For a koble ut kjedebremsen ma den utloses manuelt.

Kjedebrems utkoblet. Dette oppnas nár bakre handvern trekkes fullstendig bakover, mot det fremre handvernet (Fig. 1.D), helt til det hores et klikk.

Kjedebrems innkoblet. Dette oppnas nár fremre händvern (Fig. 1.D) skyves helt forover.

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskret i kap. 2. Disse bestemmelsene ma nøye overholds for Å unngå alvorlige risikoer eller farer.

6.1 FORBEREDENDE OPERASJONER

För arbeidet starter er det nödvendig Å foreta en rekke kontroller og oppgaver for Å vare sikker pÅ at arbeidet kan skje effektiv på sikreste måte.

VIKTIG Maskinen leveres med tomm tanker for drivstoff og smoreolje for kjected.

6.1.1 Fylling av drivstoff

För man bruker maskinen mä man fylle drivstoff. For klargjøringen av

drivstoffblandingen og fremgangsmåtene og forholdsreglene for fylling se avsn. 7.3.

6.1.2 Etterfylling av smoreolje for kjected

Etterfyll smoreolje for kjetet før maskinen tas i bruk. For fremgangsmåte og forholdsreglene for fylling av olje, se avsn. 7.4.

6.1.3 Kontroll av kjerets stramming

Utfør alle oppgavene med avslätt motor.

Bruk kraftige arbeidshansker.

Kontroller kjeredets stramming.
Strammingen er korrekt'nar leddene som det dras i ikke går ut av sporet'nar man griper fatt i kjeredetmidt på sverdet (Fig. 10).

For a justere kjedets stramming:

1. Løsne dekslets mutrer med nøkkelen som fölger med.
2. skru på skruen ved kjedestrammeren (Fig. 8.A) helt til man oppnär riktig spunning av kjerdet;
3. hold sverdet loftet, og stram dekslets mutrer helt til med nokkelen som folger med (Fig. 9).

Ikke arbeid med slakket kjede for med a unnga faresituasjoner hvis kjetedle kommt ut av sporet pa sverdet.

VIKTIG Under den Forste bruksperioden\ må这部分 kontrollen utføres oftere\ på grunn av innkjöringen.

6.1.4 Tilrettelegging av arbeidsmaskinen

- Enhet for frostsikring

I tilfelle bruk av maskinen ved temperaturer lavere enn +5^ , på man installere en enchet for frost-sikring før man starter maskinen. Slik unngår man at det dannes is på innsiden av forgasseren med påfolgende reduksjon av motoreffekten eller uregelmessig drift av motoren.

Maskinen har blitt utstyrt med en ventilasjonsluke på cylindrolokket, sik at varmluft strømmer inn motoren.

Under normale forhold (temperaturer høyere enn +5^ ), på man bruke maskinen i normal funksjon, det vil si slick som den ble regulert.nr den ble produsert.

Forå gå fra "Normal"bruksmæte til "Frostsikring" bruksmæte (og motsatt):

1. stopp maskinen (avsn. 6.6):
2. fjern lokket fra luftfilteret og luftfilteret (par. 8.2);

3.a i modellene SP 386, SP 426:

-dra ut frostsikringshetten fra plassen sin pa horyre side av cylinderlokket (Fig. 14.A);
-vri frostsikringshetten slick at symbolet «SNØ» vender nederover slick at ventilasjonsluken blir stænde Åpen (Fig. 14.B);

3.b i modellene SP 466, SP 526:

• skru ut skruene som fester cylinderlokket (Fig. 15.A) (2 skruer på innsiden og en på utsiden av lokket) og fjern cylinderlokket (Fig. 15.B);
  -dra ut frostsikringshetten fra plassen sin (Fig. 16.A), plassert på midten og pa baksiden av cylindlerlokket (Fig. 16.B);
  -vri frostsikringshetten slick at symbolet «SNØ» vender nedover (Fig. 17.A), slick at ventilasjonsluken blir stäende Åpen (Fig. 17.B);

• monter cylinderlokket pà nytt.

• monter luftfiltret og det tilhorende lokket på nytt (par. 8.2).

MERK I tilfelle bruk av maskinen i frostsikringsmodus og ved temperaturer som overgår +5° C, kan det være vanskelig Å skru på motoren og motoren kan fungere med feil hastighet. Kontroller derfor alltid at man setter maskinen i normal funksjon (frostsikringshette på sider symbol «SOL» og lukket ventialsjonsluke) hvis det ikke longer er noen fare for isdannelse.

6.2 SIKKERHETSKONTROLLER

Utfør følgende sikkerhetskontroller og kontROLLER at resultatene stemmer med tabellene.

En sikkerhetskontroll skal alltid gjennomfores for bruk.

Utfor alltid en daglig inspeksjon av maskinen for suk, etter et fall erler etter andre stot for a se om det forekomer skader aller betydelige defekter.

6.2.1 Generell kontroll

Tema Resultat

Händtak og vern (Fig. 1.B - 1.E)	Ren, tørr, uten spel av olje eller fett, festet på riktig@mæte og godt festet til maskinen.
Skruer på maskinen og sverdet	Godt festet (ikke løsnet)
Sverd (Fig. 1.F) Montert	riktig.
Kjede (Fig. 1.G) Slipt, ik	ke skadet eller slitt, riktig montert og strammet.
Luftfilter (Fig. 38.B) Rent
Strømledninger og tennpluggledning	Hele for ø unngå gnistdannelse.
Tennplugghette (Fig. 31.A)	Hel og riktig montert på tennpluggen

6.2.2 Funksjonstest av maskinen

Handling Resultat
Start maskinen (avsn. 6.3)	Kjured (Fig. 1.G) mM algae bevegseg mens motorengår på tomgang.Älkke brukmaskinen hviskjured bevegergseg med motoren på tomgang; idette tilfellet maman kontakteforhandleren.
Trykk samtidig inn gasspaken (Fig. 12.B), og lagespaken ved gasspaken (Fig. 12.C).	Spakene mä bevegessfritt og utvunget.Kjured beveger seg.
Slipp opp gasspaken (Fig. 12.B), oglagespaken ved gasspaken (Fig. 12.C)	Spakene mäautomatism og rasktgå tilbake til nøytralposisjon og motorenmä gå til tomgang ogkjedet mä stoppe.
Sett på gasspaken(uten Å trykke参加会议) (Fig. 12.B)	Gasspaken forblir lately.
Sett på bryterenfor start/stopp av motoren (Fig. 11.C)	Bryteren mälett flytseg fra en posisjontilen annen og vedoppslippet mä denautomatism gå tilbaketil startupisonen.

Handling Resultat
KONTROLL AV KJEDEBREMSEN 1. Start maskinen (avsn. 6.3): 2. GripUGHT fatt i håndtakene med begge hender. 3. Beveg gasspaken for Å holde kjeret i bevegelse. Skyy fremre höändvern fremover med baksiden av venstre hånd (avsn. 5.7).	3. Kjeretmö stoppe umiddelbart. Slipp gasspaken那儿 kjeret har stoppet, og koble ut kjedebremsen (avsn. 5.7).

Hvis noen av resultatene avviker fra det som er angitt i falgende tabell, ma du ikke bruke maskinen! Lever maskinen til et servicesenter for不同程度 of the effect of the drug.

6.3 OPPSTART

VIKTIG På maskinen er det plasserten etikett (fig. 2) som oppsummerer hovedfasene for oppstart. Etiketten fungerer som en hurtigguide, og erstatter ikke prosedyrene beskrevet under.

1. Sett maskinen i en stabil posisjon på bakken.
2. Fjern sverdsikringen (Fig. 1.K) og harpunsikringen (Fig. 1.J) (hvis benyttet).
3. Pass på at sverdet og kjeret ikke berørren bakken eller andre gjenstander.
4. Forsikre seg om at kjedebremsen er pa (avsn. 5.7).

VIKTIG For a unnga Å odelegge snoren,
må den ikke trekkes helt ut og langs kanten
av hullet på snorstyringen, og handtaket
må föres langsom tilbake for a unnga en
ukontrollert inntrekking av snoren.

VIKTIG Aldri snurr startsnoren rundt handen.

Man ma aldri starte motorsagen ved a holde den i startsnoren, sik at den faller ned. Dette er ekstermt farlig fordi man mister fullstendig kontroll over maskinen og kjected.

MERK Bryteren er alltid i startupison (avsn. 5.1).

6.3.1 Kaldstart

Med "kaldstart" menes en start minst 5 minutter etter at motoren er stanset, eller etter etterfylling av drivstoff.

1. Koble til starteren, ved a sette spaken i posisjon "B" (Fig. 11.B).
2. Trykk på kommandoknappen for kaldstartenheten (Fig. 12.A) 6 ganger for Å gjore oppstart av forgasseren lettere.

3. Kun for modell SP 526: Trykk på dekompresjonsventilen (Fig. 13.E).

MERK Umiddelbart etter oppstart av motoren vil ventilen gå automatisk tilbake til startposisjonen.

1. Hold maskinen godt nede på bakkken, med en hand på handtaket foran og med en fot på handtaket bak, for ikke miste kontrollen under oppstart (Fig. 18).
   Dersom maskinen不解 godt fast, kan rykket motoren fbrokeren til a miste likevekten, ellerebege sverdet mot en hindring ellermotBrukeren selv.
2. Trekk oppstarhändtaket langsomt ut 10-15 cm, helt til du merker en viss motstand, og dra deretter bestemt fire ganger helt til du merker de første motorlydene. Motoren starter ikke i/DDne fasen.

VIKTIG Ikke trekk mer enn fire ganger i starthandtaket.

1. Koble ut starteren (Fig. 11.A), ved à sette spaken i posisjon «A».
2. Trekk på ny i handtaket helt til motoren startes som normalt.
3. Med en gang motoren er startet, på du samtidig og raskt starte gasspaken (Fig. 12.B) og handtaket for blokkering av gasspaken (Fig. 12.C), forå koble ut encheten for før-akselerering. La motoren gå på tomgang i 10-15 sekunder.
4. Koble fra kjedebremsen (avsn. 5.7).

VIKTIG Unngå à la motoren gå ved høyt turtall med kjedebremsen på; dette kan forårsake overopbeheting og skader ved clutchen.

1. La motoren gå på tomgang i minst 1 minutt før maskinen tas iBruk.

VIKTIG Hvis du trekker gjentatte ganger i startsnoren mens starteren er

innkoblet, kan motoren få for mye drivstoff og vare vanselig Å starte. Hvis motoren fär for mye drivstoff (se avsn. 15.5).

6.3.2 Varmstart

Ved varmstart (straks etter at motoren har stoppet):

1. Trykk på kommandoknappen for kaldstartenheten (Fig. 12.A) 6 ganger for Å gjøre oppstart av forgasseren lettere.

2. Kun for modell SP 526:

Trykk på dekompresjonsventilen (Fig. 13.E)

MERK Umiddelbart etter oppstart av motoren vil ventilen gå automatisk tilbake til startposisonen.

1. Koble inn choke-kommandoen (posisjon «B» - avsn. 5.2) og koble den umiddelbart ut igjen (posisjon «A» - avsn. 5.2.): ved Å gjøre dette, vil encheten for før-akselerering starte.
2. Følg punktene 4 - 7 - 8 - 9 i prosedyren ovenfor (avsn. 6.3.1).

6.4 ARBEID

• ha gjennomgatt spesiell opplaering i bruken av donne typen utstyr;
• ha nøye lest sikkerhetsbestemmelsene og instruksjonene i/DDne bruksanvisingen;
• Øve på vedpinner på bakken eller festet til en bukk forå föndvendig kjennskap til maskinen og de mest passende kuttekeknikkene.

Koble alltid fra kjedebremsen forbruk av gassaken.
- Hold godt fast i maskinen med begge hender (venstre hand på fremre handtok og høyre hand på bakre handtok, uavhengig av omBrukeren er venstrehendt).

Stopp maskinen umiddelbart hvis kjected blokkeres under arbeidet.

6.4.1 Kontroller som skal utføres under arbeidet

6.4.1.a Kontroll av kjedets stramming

Under arbeidet utsettes kjerdet for en gradvis forlengelse, derfor er det nodvendig a kontrollere dets penning ofte (avsn. 6.1.3).

6.4.1.b Kontroll av oljetilforselen

VIKTIG Ikke bruk maskinen uten at den er smurt! Oljetanken kan tommas nesten fullstendig hver gang det er tomt for drivstoff. Forsikre deg om Å fylle på oljetanken hver gang man fyller drivstoff ved maskinen (avsn. 7.4).

Pass på at sverdet og kjetet er skikkelig plassert nr oljetilforselen kontrolleres.

Start motoren (avsn. 6.3). La den drei på middels turtall og kontroller om kjedets olje tilfores som vist på (Fig. 19).

Oljeflyten ved kjetet kan reguleres ved Å skru med et skrujern på reguleringsskruen ved pumpen (Fig. 20.A), plassert på den bakre delen av maskinen.

Dette er symbolet som identiserer oljepumperegulatoren:

Vri med et skrujern mot posisjonen "+" for a oke oljeflyten ved kjected; vri mot posisjonen "-" for a minske flyten.

6.4.2 Arbeidsteknikker

6.4.2.a Kvisting av et tre

Pass på at området hvorgrenene faller er ryddet.

1. Plasser deg på motsatt side i forhold til grenen som skal kuttes.
2. Begynn med de nederste grenene og fortsett kuttingen oppover.
3. Kutt ovenfra og nedover for a unnga at sverdet setter seg fast (fig. 21).

6.4.2.b Felling av et tre

VIKTIG Når to ell er flere personer utfører kutting og felling samtidig, bør disse oppgavene utføres på adskilte områder med en avstand som er minst 2,5 ganger høyden til treet som skal felles. Ikke fell trær hijs det kan setzen personer i fare, hijsærne kan treffe kraftledninger

Det er nødvendig á ta i betraktning treets naturlige helling, se etter hvor grenene er størst og merke seg vindretningen for á vurdere hvordan treet vil falle.
-Fjern urenheter, steiner, bark, spiker, metallbiter og tradr fra treet.
- Rydd området rundt treet og forviss deg om at føttene står stødig.
- tilretteegg for rømingsveier, frie for hindringer: rømningsveiene ma være tilrettelagt ved cirka 45^ i motsatt retning fra hvør treet faller (Fig. 22) og må gjore det mulig for operatoren Åkommen seg i sikkerhet, ved en avstand 2,5 ganger høyden på treet som skal felles.
- Stå i en posisjon som ligger høyere enn terrenget hvor det er sannsynlig at treet vil falle eller rulle etter fellingen.

Hakk nederst

1. Ved Å fölge retningstepnene plassert på motorsagen (Fig. 23.A), sikt mot et mål på bakken i den retning man ønsker at treet skal falle (Fig. 23.B).
2. Still deg til høyre for treet, bak motorsagen.
3. Lag et vannrett hakk i 1/3 av treets diameter vinkelrett på fallretningen (fig. 24.A).

- Fellende kutt bakfra

1. Utfør det fällende kuttet bakfra ved en høyde som er minst 5 cm over det vannrette hakket (fig. 24.B).
2. Utfør det follende kuttet bakfra, slick at det er nok treverk igjen til Å fungere som hengsel (fig. 24.C). Dette hengselet av tre hinder at treet roterer eller faller i feil retning. Ikke kutt tvers over hengselet.
3. Uten Å ta ut sverdet, reduser gradvis oppholdets størrelse helt til treet faller.
4. Ved en minste risiko for at treet ikke faller i ønsket retning, eller at det beveger seg i motsatt retning og boyer sagkjedet,ffa kuttingen avbrytes før det follende kuttet bakfra fullfores. Bruk kiler av tre, plast ell er aluminium (Fig. 24.D) for a apne kuttet. Bruk en hammer og dunk pa kilene, og la treet falle i ønsket retning.
5. Når et tre begynner Å falle, må mandra motosegen bakover og stoppe den (avsn. 6.6), sette den på bakken og deretter følge den forutsette rømningsveien. Det er nødvendig Å være oppmerksom på grener som er falt ned, og passer på hvør du setter fjottene.

6.4.2.c Kviste grenene til et tre

Det Å kviste innebærer Å fjerne grenene fra et tre som er falt ned.

Vær oppmerksom på hvordan grenene ligger mot bakken samt på muligheten for at disse er i spunning, hvilken retning grenen kan ta under kuttingen og treets mulige ustabilitet etter at grenen er kuttet av.

När man kvister er det nödvendig à la de største, nedre grenene vère, som stotter stammen på bakken. Kutt av de minste grenene med kun ett kutt (fig. 25.A). Det er best Å kutte grener under spenn nedenfra og oppover for Å unngå at kjedesagen boyes (Fig. 25.B).

6.4.2.d Deling av en stamme

Det à dele innebærer at man kutter lengden på en stamme.

Det er viktig Å stå stødig på bakken og med kroppsvekten fordelt på begge føttene.
Hvis det er mulig, er det en fordel Å heve og holde oppe stammen ved hjelp av grener, stubber eller tømmerstokker.

Deling av stammer er lettere takket varekroken (Fig. 1.l):

1. sett kroken i stammen, la maskinen dreie rundt kroken sik at den foretar en buebevegelse og sverdet trenger inn i treet (Fig. 26);

2. gjenta flere ganger, og flytt om nodvendig krokens stottepunkt.

3. Stamme som ligger på bakken

Når stammen ligger nede i hele sin lengde, kuttes den ovenfra (deling ovenfra) (Fig. 27.A).

• Kutt welt til omtrent halve diameteren, snu deretter stammen og fullfor kuttingen fra den andre sider.

• Stamme som kun støtter på den ene enden

Nár stammen kun stotter på den ene enden:

• Kutt 1/3 av diameteren fra undersiden (deling nedenfor) (fig. 28.A);

• deretter er det nødvendig Å foreta det endelige kuttet, sik at det øvre snittet møter det nedre (fig. 28.B).

• Stamme som støtter i begge endene

Nár stammen støtter i begge endene:

• kutt 1/3 av diameteren fra oversiden (deling ovenfra) (fig. 29.A);

• deretter er det nødvendig Å foreta det endelige kuttet, slick at det nedre snittet (2/3) møter det øvre (fig. 29.B).

- Stamme i skråning

For Å beholde kontrollen när kuttet nestener fullført, mA kuttekraften reduseres uten at du slipper maskinens handtok. Unngå at maskinenkommen ikontakt med bakken.

6.5 BRUKSRÄD

MERK Unngå Å bruke motoren på maks turtall i lopet av de forste 6-8 arbeitsstimene.

Gjør følgende for stoppe maskinen:

1. Slipp opp gasspaken (Fig. 12.B) og la motoren gå på tomgang i noen sekunder.
2. Trykk bryteren (Fig. 11.C) i «O»-posisjon.
3. Vent til kjected stopper.

Etter at gasspaken er fort til tomgang tar det flere sekunder for kjected stanser.

Motoren kan vare svert varm like etter at den er slatt av. Ikke ta pa den. Det er fare for brannskader.

6.7 ETTER BRUK

Koble fra tennplugghetten (fig. 31.A).
- Sett på sverdvernet.
-La maskinen kjole seg av.
- Løsne sverdets festemutrer for Å redusere kjedets stramming.
- Rengjør maskinen nøye for støv og rester, og fjern spor av sagflis eller olje fra kjedet (avsn. 7.5, avsn. 7.6).
- Kontroller at ingen deler har løsnet aller er skadet. Bytt eventuelt ut ødelagte deler, og stram eventuelt til skruer og bolter som har løsnet.

VIKTIG Stoppe maskinen (avsn. 6.6), koble fra tennplugghetten(Fig. 31.A) og monter sverdvernet hvr gang man etterlater maskinen uten tilsyn eller när den ikke er i bruk.

7. ORDINAERT VEDLIKEHOLD

7.1 GENERELT

VIKTIG Sikkerhetsbestemmelsene som skal folars veg bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene ma noye overholds for a unnga alvorlige risikoer eller farer.

Før kontroll, rengjaring eller vedlikehold/innstilling av maskinen:

• Stopp maskinen.
• Vent til kjeted er fullstendig stanset;
• Sett på sverdvernet, unntatt ved inggrep på sverdet eller kjected;
  Koble fra tennplugghetten (fig. 31.A);
• Vent til motoren er tilstrekkelig avkjølt.
• lese igjennom instruksjonene som følger med;

• Bruk egnede klær, arbeidshansker og vernebriller.

• Hyppighet og type vedlikeholdsinngrep er oppgitt i "Vedlikeholdstabell" (se kap. 12). Tabellen vil hjelpe deg med Å holde din maskin effektiv og sikker. I tabellen angis de viktigste inngrepene og hvor ofte de skal utføres. Foreta operasjonen i samsvar med det aktuelle intervallet.

• Bruk av uoriginale reserverdeler og tilbehør kan ha negativ påvirkning på maskinens funksjon og sikkerhet. Produsenten frasier seg ethvert ansvar ved skader som skylles ovennevnteprodukter.
• Originale reservedeler leveres av serviceverksteder og autoriserte forhandlere.
• Maskinen må aldri brukes med slitte eller ødelagte deler. Ødelagte deler skal byttes ut og aldri repareres.

VIKTIG Alt vedlikeholds- og justeringsarbeid som ikke er beskrevet i++, denne bruksanvisingen skal foretas av din forhandler eller et spesialverksted.

7.2 KLARGJØRING AV DRIVSTOFFBLANDINGEN

Maskinen har en totaktsmotor som krever en drivstoffblanding bestaende av bensin og olje.

VIKTIG Bruk kun drivstoff og olje av høy kvalitet for Å oppretholde ytelsene og garantere levetiden til de bevegelige delene.

7.2.1 Bensinens egenskaper

Bruk kun blyfri bensin (gronn bensin) med et min. oktantall pà 90 N.O.

VIKTIG Grønn bensin har en tendens til Å danne bunnfall i beholderen his den lagres i mer enn 2 maneder. Bruk alltid ny bensin!

7.2.2 Oljens egenskaper

Bruk kun syntetisk olje av topp kvalitet
spesielt beregnet til totaksmotorer. av
spesifisert minimum JASO FC.
Forhandleren selger oljer som er spesielt
utviklet for delle typen motorer, og
som garanterer en hoy beskyttelese.
Ved bruk av disse oljene kan det brukes en 2,5%
blanding, dvs. 1 del olje og 40 deler bensin.

7.2.3 Klargjøring og oppbevaring av drivstoffblandingen

Tabellen indikerer mengdene bensin og olje som mA benyttes for klargjoring av blandingen.

1. Tøm ca. halvparten av bensinmengden i en godkjent kanne.
2. Fyll allaoljen.
3. Ha i resten av bensinen.
4. Sett på lokket og rist godt.

VIKTIG Drivstoffblandingen forringes med tiden. Ikke klargjør for store mengder drivstoffblanding for ä unngå dannelse av bunnfall.

VIKTIG Hold kannene med bensin og drivstoffblanding adskilt og godt merket for a unngå at de forveksles när de skal brukes.

VIKTIG Rengjør jevnlig kannene med bensin og drivstoffblanding for Å fjerne eventuelt bunnfall.

Etterfyllingen av drivstoff mä skje ved avskrudd maskin og med tennplugghetten koblet fra.

Før etterfylling:

1. Rist kannen med drivstoffblandingen godt.
2. Sett maskinen i en stabil posisjon på et flatt underlag og med tanklokket vendt oppover.

MERK På korken på tanklokket (Fig.

32.A) finnes følgende symbol:

Drivstoffank

1. Rengjør tanklokket og området rundt forå unngå at urenheter følger med under etterfyllingen.
2. Åpne tanklokket forsiktig for gradvis á slippe ut trykket.
3. Bruk en trakt til etterfyllingen, og unngå à fylle tanken helt opp til randen.

MERK Under bruk av maskinen er det mulig Å kontrollere forekomsten av drivstoff i tanken gjennom inspeksjonsvinduet (Fig. 32.B).

7.4 ETTERFYLLING AV KJEDETS OLJETANK

MERK På korken på lokket for kjedeoljetanken (Fig. 32.C) finnes følgende symbol:

Kjedets oljetank

VIKTIG Bruk kun spezialolje eller klebrig olje for motorsager. Ikke bru k olje som ineholder for a unngatilstopping av filteret i tanken og for a unnga a gjore uopprettelig skade pa oljepumpen.

Bruk av olje av god kvalitet er av største betydning for øppnø effektiv smøring av skjare-elementene. Brukt olje eller olje

av lav kvalitet forhindrer smorgen og reduserer kjedets og sverdets levetid.

• Fyll oljetanken fullstendig opp (ved bruk av en trakt) hver gang man fyller drivstoff: gitt at oljetankens kapasitet er beregnet for at drivstoffet skal ta slutt før oljen, unngar man på这部分 maten at maskinen drives uten smoreolje.

7.5 RENGJØRING AV MASKINEN OG MOTOREN

Rengjør maskinen nøye for støv og skitt haver gang den har vært iBruk.

• Forå redusere brannfaren: - hold maskinen, spesielt motoren og området for eksospotten, fri for sagspon, greiner, lov eller overflødig fett; - rengjør regelmessig cylinderrflensene med trykkluft (Fig. 33).
• For Å unngå overoppheting og skader ved motoren:
• ristene for innsuging av avkjølingsluft (Fig. 34) på alltid holdes rene og frie for sagspon og rester.
• Holde clutchhuset fritt for sagspon og rester (Fig. 35), ved Å fjerne clutchdekselet (avsn. 4.2) og monter det på riktig mæte ved endt operasjon. Cirka hv er 30. time mA man smøre det indre lageret hos din Forhandler.

7.6 RENGJØRING AV KJEDET

Fjern alle spor av sagflis eller oljerester fra kjected fetter hver bruk.

Demoner kjeted hvis det er veldig tilsølt
eller ved harpiksdannelse. La det ligge et partimer i en beholder med spesialrensemiddel.
Skyll det deretter med rent vann og
behandle det med en egnet spray mot rust,
innen det settes på maskinen igjen.

7.7 TAPP TIL BLOKKERING AV KJEDET

• Kontroller før haver bruk festet ved alle skruene og mutrene for a vare sikre paa maskinen alltid er i sikker brukstilstand.
• Kontroller at händtakene er festet skikkelig før hvør bruk.

8. EKSTRAORDINAERT VEDLIKEHOLD

8.1 SMÖREHULL PÅ MASKINEN OG SVERDET

Før haver daglige bruk, fjern dekselet ved clutchen (avsn. 4.2), demonter sverdet og kontroller at maskinens smorehull (Fig. 36.A) og ved sverdet (Fig. 36.B) ikke er tettet til.

8.2 RENGJØRING AV LUFTFILTERET

VIKTIG Rengjorgen av luftfilteret er avgjorende for maskinens varighet og riktige funksjon. Ikke arbeid uten aller med skadet filter for a unnga a pafore motoren uopprettelige skader.

Rengjöring må utføres hvver 8.-10. arbeidstime.

Gjør følgende for Å rengjore filteret:

1. Hekt av flensen (Fig. 37.A) og fjern lokket (Fig. 37.B).
2. Trykk på metallåsen på luftfilteret og vent til du hører klikket (Fig. 38.A).
3. Fjern luftfiltret (Fig. 38.B), slålett på det for Å fjerne skitten og rengjør det med en myk klut.
4. Hvis filteret er fullstendig tett, m aman vaske det med ren bensin. Hvis man bruker trykkuft m am man rette stralen innenfra og utover (Fig. 39).
5. Monter filteret på nytt (Fig. 40.B), dra i metallåsen (Fig. 40.A) helt til man hører klikket som læser filteret fast på plass.
6. Monter lokket på nytt (Fig. 41.A) mens man passer på at alle delene er korrekt plassert på plassene sine i cylindrenderdekket (Fig. 41.B).
7. Hekt på fliken ved Å sette den nedre delen på först og deretter trykke den Øvre delen helt til man hörer klikket (Fig. 41.C).

8.3 CLUTCHHUSET

Hos din Forhandler ma det foretas en manedelig kontroll av metallsnoren som er viklet rundt clutchhuset, Snoren ma skiftes ut när den er forringet eller deformert.

8.4 KJEDEDREV

Kontroller oftde drevets tilstand hos forhandleren, og bytt det ut när slitasjen overstiger de akseptable grensene.

Tennpluggen (Fig. 31.A) er tilgengelig ved a fjerne lokket ved luftfiltret (Fig. 37.B).

Demoner og rengjør tennpluggen jevnlig, og fjern eventuelle avsetninger med en metallbørste (fig. 42.A). Sjekk elektrodeavstanden, og gjenoppprett eventuelt riktig avstand (fig. 42.B). Gjenmonter tennpluggen og skru den fast med nøkkelen som følger med. Tennpluggen ma byttes ut med en med samme egenskaper dersom elektrodene er brent eller isolasjonen er slitt, og uansett hver 100. arbeidstime.

8.6 STARTSNOR

Startsnoren må skiftes ut hos Forhandleren din ved forste tegn på forringelse.

Med hensyn til sikkerhet og effektivitet er det veldig viktig at kutteinnretningene er godt slopte.

Sagkjedet má slips i følgende situasjoner:

-Sagflisen ligner stov.
- Det kreves større kraft for Å kutte.
-Kuttet er ikke rettlinjet.
Vibrasjonene Øker.
- Drivstoffbruket øker.

Hvis sagkjedet ikke er godt nok slipt, øker risikoen for tilbakeslag (kickback).

VIKTIG Hvis sagkjedet slips ved et spesialverksted, utfores det med bestemte apparater som sliper det ned sa lite som mulig, og som garanterer en jevn sliping av alle eggene.

8.7.1 Sliping kjede

Sliping av kjetedet på egenhånd utføres ved hjelp av egnede filer med rundt tverrsnitt, med en diameter som er tilpasset hver enkelt type kjede (se "Tabell Vedlikehold Kjede", kap. 14), og det krever godt handlag og erfaring forå unngå Å skade eggene.

1. Stoppe maskinen (avsn. 6.6).

2. Koble fra kjedebremsen (avsn.5.7).

3. Blokker sverdet godt med kjerdet pamontert ved hjelp av en klemme (fig. 43.A), mens man forsikrer seg at kjerdet kan forflytte seg uhemmet.

4. Sett kjeted i spanning dersom det er slakt (avsn. 6.1.3).
5. Sett inn filen i skjærtannrommet, mens man holder en kontinuerlig helling som passer til eggens profil (Fig. 43.B). Bruk av en spliceplate gjør det lettere Å føre filen (Fig. 43.C).
6. Gi kun noen få støt med filen, og da utelukkende forover, og gjenta operasjonene på alle eggene som er vendt i den samme retningen (høyre eller venstre).
7. Bytt om sverdets posisjon i klemmen og gjenta operasjonen ved eggene som gjenstår.
8. Kontroller at begrenskjærtannen (Fig. 43.D) overholder de indikerte nivåene i "Vedlikeholdstabell Kjede" (Kap. 14) og begrenser eventuell overdrivelse med en flat fil, noe som avrunder profilen.
9. Etter slipingen, fjern ethvert spor av filspon og stov, og smør kjeredet i oljebad.

8.7.2 Bytte av sagkjedet

Kjedet ma byttes ut nár:
- eggens lengde er 5 mm eller mindre (Fig. 43.E);
- leddenes dødgang pa naglene er overdreven,
- kuttehastigheten er treg og gjentatt sliping\ ikke øker kuttehastigheten, sagkjedet er slitt.

VIKTIG Etter at sagkjedet er byttet ut ma strammingen av sagkjedet kontrolleres oftere på grunn av kjuredets innkjøring.

MERK Alle ingrep på sverdet krever spesifikk kompetanse og egnede redskaper. Av sikkerhetsmessige ørsaker anbefales det derfor Å kontakte forhandleren.

Vend om sverdet med jovne mellomrom for a unnga en ujevn slitasje.

1. smore vinkeldrevets lager med den bestemte spryten (avhengig av modell),
2. rengjore sverdets spor med den bestemte skrapen (folger ikke med) (fig. 44.A);

3. rengjore smorehullene (fig. 44.B);

4. bruke en flat fil (folger ikke med), fjern ujevnheter fra sidene, og utligne eventuelle nivåforskjeller mellom sporene.

8.8.1 Bytte av sverdet

• sporets dybde erindre enn hoyden pa leddene (som aldri ma berore bunnen),
• den indre veggen i sporet er så slitt at kjerdet boyes til sider.

8.9 REGULERING AV TOMGANGEN

Hvis klippeinnretningen beveger seg'nar motoren gár på tomgang, er det ndvendig á kontakte forhandleren for korrekt innstilling av motoren (avsn. 8.11).

8.10 REGULERING AV FORGASSEREN

Forgasseren er innstilt på fabrikken i samsvar med gjeldende bestemmelser for maks ytelse i enhver brukssituasjon og med minimale utslipp av giffige gasser.

Ved därelige ytelser, kontakt deretter forhandleren for kontroll av forgasseren og motoren.

Regulering avforallgasseren:

T = regulering av tomgangen
L = regulering blanding lav hastighet
H = regularing blanding høy hastighet

9. LAGRING

VIKTIG Sikkerhetsbestemmelsene som skal følges under lagring er beskrevet i avsn. 2.4. Disse bestemmelsene ma nøye overholds for a unngå alvorlige risikoer eller farer.

Hvis maskinen ikke skal brukes på over 2-3 maneder, på det tas noen forholdsregler forå unngå problemer;när arbeidet gjenopptas, eller varige skader på motoren.

Før maskinen settes bort til oppbevaring:

1. Skru ut de to mutterne ved clutchdekselet, demonter dekslet og fjerne kjuredet og sverdet.
2. Tøm oljetanken, hell på cirka 100-120 cc spesifikk rengjøringsvæske og sett på plass korken.

3. Sett på dekslet igjen, uten Å stramme mutrene helt.

4. Start maskinen og hold motoren ved høy hastighet helt til all rengjøringsvæsken er brukt opp.

5. La motoren gå på tomgang og la maskinen bruke opp alt drivstoffet som er igjen i tanken og i forgassenen.
6. Kjøl ned motoren.
7. Fjern pennpluggen.
8. Hell en teskje (ny) olje for totaktsmotorer i hullet på tennpluggen.
9. Dra flere ganger i starthandtaket for a spre oljen i cylinderten.
10. Monter Tennpluggen på nytt med stempelet ved øvre dødpunkt (synlig fra Tennplugghullet;när stempelet er i maksimalt lop).
11. Rengjør maskinen skikkelig.
12. Kontroller at det ikke finnes skader på maskinen. Kontakt eventuelt et autorisert servicesenter.

13. Maskinen må lagres

14. pà et tørsted,
    -beskyttetmotdarligvær,
    -med sverdvernet riktig montert,
    -utilgjengelig for barn.
    Pass på fjerne nokler eller redskaper brukt til vedlikeholdet.

Gjør følgende nær maskinen flyttes eller handteres:

• Stoppe maskinen (avsn. 6.6).
• Vent til kjeret stopper.
  Koble fra tennplugghetten (fig. 31.A).
• Sett på sverdvernet.
  -Hold fast i maskinen med kun handtakene, ogrett sverdet i motsatt retning av bevegelsesretningen.

Gjør følgende ved transport av maskinen på et kjoretøy:

• Plasser maskinen slick at den\ ikke utgjør en fare for noen.
• Fest den skikkelig til transportmidlet med tau eller kjettinger for Å unngå at den kan velte og drivstoff kanlekke ut.

informasjon om korrekt vedlikehold som kan utfores avBrukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet i brauksanvisningen, mA foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves fora utfore arbeidet riktig. På这部分 måten opprettholdes maskinens opprinnelige sikkerhets- og driftsnivå. Inngrep utført ved u autoriserte verksteder eller avukvalifiserte personer fører til bortfall av garantien, foruten a frita fabrikanten for enhver forpliktelse og ethvert ansvar.

Kun autoriserte servicesenter kan utfore reparasjoner og vedlikehold i garantitiden.
- Autoriserte serviceverksteder bruker utelukkende originale reservationeder. Originale reservationeder og tilbehør har blitt utviklet spesifikt for disse maskinene.
- Uoriginale reservedeler og tilbehør er ikke godkjent, og bruk av uoriginale deler og tilbehør gjør at garantien utgår.
- Det anbefales à levere maskinen inn til et autorisert serviceverksted for vedlikehold, assistanse og kontroll av sikkerhetsinnretningene en gang i Året.

12. HVA SOM DEKKES AV GARANTIEN

Garantien dekker alle material- og fabrikasjonsfeit. Brukeren mø følge alle vedlagte instruksjoner nøye. Garantien dekker ikke feil som skyldes:

• Manglende kjennskap til vedlagt dokumentasjon.
• Uforsiktigkeit.
• Feil aller upassende bruk og montering.
• Bruk av uoriginale reservedeler.
• Bruk av utstyr som ikke følger med, eller som ikke er godkjent av produsenten. Dessuten dekker garantien ikke:
• Normal slitasje av forbruksmaterialer som kutteinnretninger og sikkerhetsbolter.
  Normal slitasje.

Kjøperen er beskyttet av gjeldende lover.
Kjøperens lovfestede rettigheter kan/DD
noen mæte begrenses av davon garantien.

11. SERVICE OG REPARASJONER

Denne bruksanvisingen gir alle ndvendige indikasjoner for kjore maskinen, samt

Inngrep Hyppighet Avsnitt
	Første gang	Deretter hver
MASKIN
Kontroll av alle fester	- Før haver bruk 7.8
Sikkerhetskontroller/kontroll av betjeningsutstyr	- Før haver bruk 6.2
Kontroll av kjerets sperrestift	- Før haver bruk 7.7
Kontroll av smørehullene på maskinen og sverdet	- Før bruk haver dag 8.1
Generell rengjøring og kontroll	- Etter haver bruk 7.5
Rengjøring av kjeret	- Etter haver bruk 7.6
Smøringindre lager clutch hus	- 30 timer 7.5*
Kontroll av clutch huset	- En gang i@månen 8.3*
Kontroll av kjuredrevet	- En gang i@månen 8.4*
Vedlikehold av kjeret	--	8.7, 14
Vedlikehold av sverdet	--	8.8
MOTOR
Kontroll/etterfylling av drivstoff	- Før haver bruk 7.3.
Etterfylling av kjedeolje	-	Hver gang man fyller drivstoff	7.4.
Generell rengjøring og kontroll	- Etter haver bruk 7.5
Rengjøring av luftfilteret		8-10 timer / etter haver sesong	8.2
Rengjøring av tennplugg	-	10 timer/etter haver sesong	8.5
Bytte av tennplugg	-	100 timer/etter haver sesong	8.5

• Inngrep som má utføres av forhandleren erler et spesialverksted

I tabellen finnes informasjon om sliping av ulike typer kjeder uten at det betyr at det kan brukes andre kjeder enn de som er godkjent og oppgitt i tabell over riktig kombinasjon av sverd og kjede.

15. IDENTIFISERING AV PROBLEMER

PROBLEM MULIG	ÄRSAK LØSNING
1. Motoren starter..., inke eller stanser etter kort tid	Feil startprosedyre Følg instruksjönene (avsn. 6.3)
	Skitten tennplugg erfer feil elektrodeavstand	Kontroller tennpluggen (avsn. 8.5).
	Tilstoppet luftfilter Rengjør og/eller bytt ut filteret (avsn. 8.2).
	Frostsikringsenhet ikke moniert på riktig@mæte	Kontroller monteringsposisjönen (avsn. 6.1.4)
	Problemer med forgassenen Kontakt et autorisert servicesenter.
2. Motoren starter, men har liters effekt	Tilstoppet luftfilter Rengjør og/eller bytt ut filteret (avsn. 8.2).
	Problemer med forgassenen Kontakt et autorisert servicesenter.
3. Motoren fungerer ujevnt erller har utilstrekkelig effekt	Skitten tennplugg erfer feil elektrodeavstand	Kontroller tennpluggen (avsn. 8.5).
	Problemer med sverdet og kjuredet.	Kontroller at kjuredet dreier fritt og at sverdets spor ikke er deformert.
	Problemer med forgassenen Kontakt et autorisert servicesenter.
4. Detkommen svært mye røyk fra motoren	Feil blandingsforhold i drivstoffet Klargjør blandingen i henhold til instruksjönene (avsn. 7.2)
	Problemer med forgassenen Kontakt et autorisert servicesenter.
5. Hvis motoren fær for mye drivstoff	Starthåndtaket har blitt beveget gjentatte ganger mens chocken var på.	Demonster tennpluggen (avsn. 8.5) og dralett i handtaket for startsnoren (Fig. 11.D) for Å fjerne overskudd av drivstoff; tørk deretter tennpluggens elektroder og monter den på motoren.
6. Oljen kommt-ilke ut	Olje av därelig kvalitet Ved kald motør, tøm tanken, skyll tanken og kanalene med rengjöringsvæske og skift ut oljen.
	Tilstoppendende smørehull Rengjør (kap.8.1)
7. Kjuredet beveger seg*när motoren går på tomgang	Feil regulering av forgasseren	Kontakt et autorisert servicesenter.
8. Maskinen begynner à vibrere unnormalt.	Deler er ødelagete erller har løsnet. Stopp maskinen og trekk ut tennpluggledningen (fig. 31.A). Kontroller om det finnes skader. Kontroller om det finnes deler som har løsnet, og stram dem godt. Kontrollene, byttene aller reparasjonene mæ utføres ved et autorisert servicesenter.
9. Maskinen har kjørpå et fremmedlegeme.	Deler er ødelagete erller har løsnet. Stopp maskinen og trekk ut tennpluggledningen (fig. 31.A). Kontroller om det finnes skader. Kontroller om det finnes deler som har løsnet, og stram dem godt. Kontrollene, byttene aller reparasjonene mæ utføres ved et autorisert servicesenter.

Hvis problemene fortsetter etter at du har utfør ditse forslagene til forbedring, ma du ta kontakt med forhandleren.

16. TILBEHØR

I "Tabell for riktig kombinasjon av sverd og kjede" står det en liste over alle mulige kombinasjoner mellom sverd og kjede, med indikasjoner for hvilke som kan brukes ved hver maskin, merket med symbolet "✓". Den samme tabellen gir i tillegg info om egenskaper ved kjedene og sverdene tilpasset for hver,enkelt maskin.

For reservedeler, mä man kun bruke sverd og kjeder som står oppfør i tabellen. Bruk av kombinasjoner som ikke er godkjente kan forårsake alvorlige personskader og ødelegge maskinen.
Gitt at valg, paforing og bruk av sverdet og kjedet tillegges brukeren, med brukerens totale bestemmelsesfrihet, patar brukeren seg ansvaret som folger av skader som matte inntreffe på grunn av disse valgene. I tvilstilfeller erler literskjennskap til hvert enkelt sverd uller kjede, ma man ta kontakt med forhandler ell er spesialisert hagesenter.

SPIS TRESCI

1. INFORMACJE OGOLNE 1
2. ZASADY BEZPIECZENSTWA 2
3. ZAPOZNANIE SIE Z MASZYNA 5

7.2.2 Egenskaper av oljan

• Det normala slitaget av forbrukningsmaterial som skarenheter, sakerhetsbultar.
• Normal slitage.

NO • Innholdet og bildene i donneBrukerveiledningen er utfør p opppdrag fra STIGA S.p.A. og er beskyttet ved opphavsrett - Enhver gjengivelseller endring, selv kun delvis, er forbudt.
