BRUKSANVISNING SP 426 STIGA

NORSK - Oversettelse av den originale bruksanvisningen ...... NO

Bliv fortrolig med maskinens

For at skifte fra anvendelsesmåden "Normal" til anvendelsesmåden "Antifrost" (og omvendt):

3.a på modellerne SP 386 og SP 426:

3.b på modellerne SP 466 og SP 526:

⚠️ Kontrollér, at det område, hvor grenene vil falde, er og forbliver frit.

- Stammen støtter i begge ender

Når stammen kun støtter i begge ender:

VIGTIGT Hold beholderne for blanding og benzin adskilt, og forsyn dem med navneangivelse for at undgå, at de ombyttes i anvendelsesøjeblikket.

Når maskinen flyttes eller transporteres, skal man:

1. GENERELT.... 1
2. SIKKERHETSBESTEMMELSER....2
3. BLI KJENT MED MASKINEN....4
   3.1 Beskrivelse av maskinen og beregnet bruk .... 4
   3.2 Sikkerhetssymboler....4
   3.3 PRODUKTETS identifikasjonsetikett...... 5
   3.4 Hovedkomponenter.... 5
4. MONTERING....6
   4.1 Deler til monteringen 6
   4.2 Montering av sverdet og sagkjedet...... 6
5. BETJENINGSUTSTYR....6
   5.1 Start-/stoppbryter for motoren 6
   5.2 Choke-kontroll (Starter) 7
   5.3 Kommandoknapp kaldstartenhet (primer) ..... 7
   5.4 Kommando dekompresjonsventil (kun for modell SP 526)....7
   5.5 Gasspak....7
   5.6 Låsespak gasspak 7
   5.7 Håndtak for manuell oppstart 7
   5.8 Kjedebrems....7
6. BRUK AV MASKINEN....7
   6.1 Forberedende operasjoner....7
   6.2 Sikkerhetskontroller....8
   6.3 Oppstart 9
   6.4 Arbeid....10
   6.5 Bruksråd.... 12
   6.6 Stopp.... 12
   6.7 Etter bruk.... 12
7. ORDINÆRT VEDLIKEHOLD 13
   7.1 Generelt 13
   7.2 Klargjøring av drivstoffblandingen 13
   7.3 Etterfylling av drivstoff 14
   7.4 Etterfylling av kjedets oljetank 14
   7.5 Rengjøring av maskinen og motoren 14
   7.6 Rengjøring av kjedet.... 14
   7.7 Tapp til blokkering av kjedet 14
   7.8 Festeskruer og -mutrer 14
8. EKSTRAORDINAERT VEDLIKEHOLD 15
   8.1 Smørehull på maskinen og sverdet 15
   8.2 Rengjøring av luftfilteret.... 15
   8.3 Clutchhuset 15
   8.4 Kjededrev....15
   8.5 Kontroll av tennplugg 15
   8.6 Startsnor 15
   8.7 Vedlikehold av sagkjedet.... 15
   8.8 Vedlikehold av sverdet.... 16
   8.9 Regulering av tomgangen 16
   8.10 Regulering av forgasseren.... 16
9. LAGRING.... 16
10. FLYTTING OG TRANSPORT 17
11. SERVICE OG REPARASJONER 17
12. HVA SOM DEKKES AV GARANTIEN 17
13. VEDLIKEHOLDSTABELL 18
14. VEDLIKEHOLDSTABELL FOR KJEDET ..... 18
15. IDENTIFISERING AV PROBLEMER.... 19
16. TILBEH∅R....20

1. GENERELT

1.1 HVORDAN LESE BRUKSANVISNINGEN

Bruksanvisningen har noen avsnitt som inneholder spesielt viktig sikkerhets- eller driftsinformasjon. Disse avsnittene er uthevet på forskjellige måter, og har følgende betydning:

MERK eller VIKTIG presiserer og supplerer det som er forklart tidligere for å forhindre at maskinen ødelegges, eller at det oppstår skader.

Symbolet angir en fare. Hvis advarslene ikke overholdes kan dette medføre personskader eller skader på tredjepart og/eller ødeleggelser.

De avsnittene som er merket med en firkant med stiplet grå ramme angir ekstrautstyr som ikke finnes på alle modellene som er dokumentert i denne bruksanvisningen. Kontroller om ekstrautstyret finnes på din modell.

Alle henvisningene til maskinens høyre og venstre side samt for- og bakside gjelder i forhold til brukerens arbeidsposisjon.

1.2 REFERANSER

1.2.1 Figurer

Figurene i denne bruksanvisningen er nummererte 1, 2, 3, osv.

Delene angitt på figurene er merket med bokstavene A, B, C, osv.

Figurene er veiledende. De faktiske delene kan være forskjellige fra de som er avbildet.

1.2.2 Overskrifter

Bruksanvisningen er oppdelt i kapitler og avsnitt. Overskriften til avsnitt "2.1 Opplæring" er en undertittel til "2. Sikkerhetsbestemmelser".

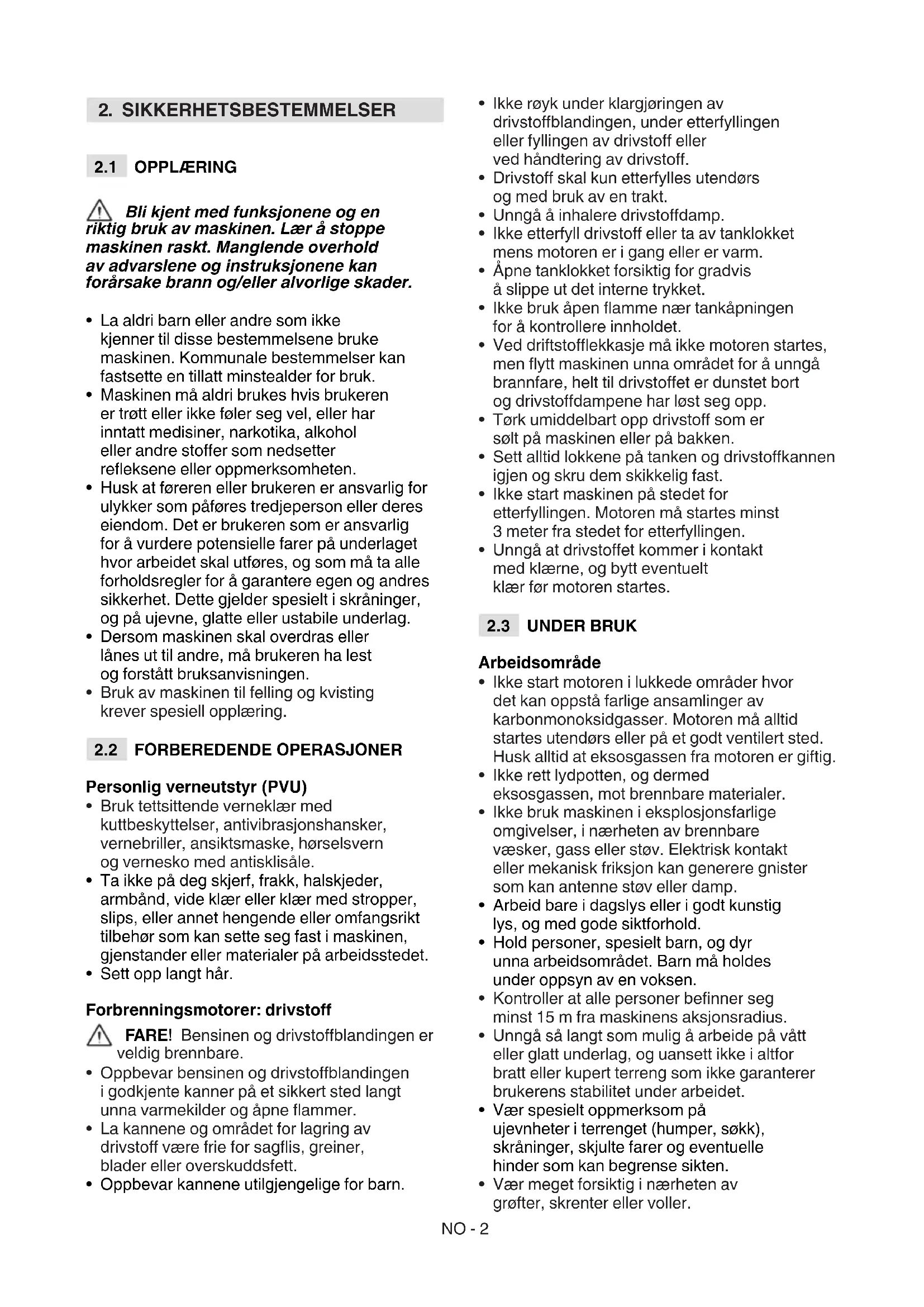

Bli kjent med funksjonene og en riktig bruk av maskinen. Lær å stoppe maskinen raskt. Manglende overhold av advarslene og instruksjonene kan forårsake brann og/eller alvorlige skader.

• La aldri barn eller andre som ikke kjenner til disse bestemmelsene bruke maskinen. Kommunale bestemmelser kan fastsette en tillatt minstealder for bruk.
• Maskinen må aldri brukes hvis brukeren er trøtt eller ikke føler seg vel, eller har inntatt medisiner, narkotika, alkohol eller andre stoffer som nedsetter refleksene eller oppmerksomheten.
• Husk at føreren eller brukeren er ansvarlig for ulykker som påføres tredjeperson eller deres eiendom. Det er brukeren som er ansvarlig for å vurdere potensielle farer på underlaget hvor arbeidet skal utføres, og som må ta alle forholdsregler for å garantere egen og andres sikkerhet. Dette gjelder spesielt i skråninger, og på ujevne, glatte eller ustabile underlag.
• Dersom maskinen skal overdras eller lånes ut til andre, må brukeren ha lest og forstått bruksanvisningen.
• Bruk av maskinen til felling og kvisting krever spesiell opplæring.

2.2 FORBEREDENDE OPERASJONER

Personlig verneutstyr (PVU)

• Bruk tettsittende verneklær med kuttbeskyttelser, antivibrasjonshansker, vernebriller, ansiktsmaske, hørselsvern og vernesko med antisklisåle.
• Ta ikke på deg skjerf, frakk, halskjeder, armbånd, vide klær eller klær med stropper, slips, eller annet hengende eller omfangsrikt tilbehør som kan sette seg fast i maskinen, gjenstander eller materialer på arbeidsstedet.
• Sett opp langt hår.

Forbrenningsmotorer: drivstoff

FARE! Bensinen og drivstoffblandingen er veldig brennbare.

• Oppbevar bensinen og drivstoffblandingen i godkjente kanner på et sikkert sted langt unna varmekilder og åpne flammer.
• La kannene og området for lagring av drivstoff være frie for sagflis, greiner, blader eller overskuddsfett.

• Oppbevar kannene utilgjengelige for barn.

• Ikke røyk under klargjøringen av drivstoffblandingen, under etterfyllingen eller fyllingen av drivstoff eller ved håndtering av drivstoff.

• Drivstoff skal kun etterfylles utendørs og med bruk av en trakt.
• Unngå å inhalere drivstoffdamp.
• Ikke etterfyll drivstoff eller ta av tanklokket mens motoren er i gang eller er varm.
• Åpne tanklokket forsiktig for gradvis å slippe ut det interne trykket.
• Ikke bruk åpen flamme nær tankåpningen for å kontrollere innholdet.
• Ved driftstofflekkasje må ikke motoren startes, men flytt maskinen unna området for å unngå brannfare, helt til drivstoffet er dunstet bort og drivstoffdampene har løst seg opp.
• Tørk umiddelbart opp drivstoff som er sølt på maskinen eller på bakken.
• Sett alltid lokkene på tanken og drivstoffkannen igjen og skru dem skikkelig fast.
• Ikke start maskinen på stedet for etterfyllingen. Motoren må startes minst 3 meter fra stedet for etterfyllingen.
• Unngå at drivstoffet kommer i kontakt med klærne, og bytt eventuelt klær før motoren startes.

2.3 UNDER BRUK

Arbeidsområde

• Ikke start motoren i lukkede områder hvor det kan oppstå farlige ansamlinger av karbonmonoksidgasser. Motoren må alltid startes utendørs eller på et godt ventilert sted. Husk alltid at eksosgassen fra motoren er giftig.
• Ikke rett lydpotten, og dermed eksosgassen, mot brennbare materialer.
• Ikke bruk maskinen i eksplosjonsfarlige omgivelser, i nærheten av brennbare væsker, gass eller støv. Elektrisk kontakt eller mekanisk friksjon kan generere gnister som kan antenne støv eller damp.
• Arbeid bare i dagslys eller i godt kunstig lys, og med gode siktforhold.
• Hold personer, spesielt barn, og dyr unna arbeidsområdet. Barn må holdes under oppsyn av en voksen.
• Kontroller at alle personer befinner seg minst 15 m fra maskinens aksjonsradius.
• Unngå så langt som mulig å arbeide på vått eller glatt underlag, og uansett ikke i altfor bratt eller kupert terreng som ikke garanterer brukerens stabilitet under arbeidet.
• Vær spesielt oppmerksom på ujevnheter i terrenget (humper, søkk), skråninger, skjulte farer og eventuelle hinder som kan begrense sikten.

• Vær meget forsiktig i nærheten av grøfter, skrenter eller voller.

• Vær oppmerksom på trafikken når maskinen brukes i nærheten av vei.

• For å unngå brannfare, ikke etterlat maskinen med varm motor i nærheten av løv, tørt gress eller annet brennbart materiale.

Adferd

- Hold godt fast i maskinen med begge hender under arbeidet (venstre hånd på fremre håndtak og høyre hånd på bakre håndtak, uavhengig av om brukeren er venstrehendt), og langt unna alle kroppsdeler.

- Innta en fast og stabil posisjon, og gå forsiktig frem.

- Unngå bruk av ustabile stiger og stillas.

- Unngå å arbeide alene eller langt fra folk, slik at det er lettere å be om hjelp hvis en ulykke skulle inntreffe.

- Løp aldri, men gå rolig.

- Unngå å støte sverdet hardt mot fremmedlegemer/hindringer, og vær oppmerksom på materiale som kan slynges ut pga. kjedets bevegelse. Hvis sverdet støter mot en hindring, kan det oppstå et tilbakeslag (kickback). Kast finner sted når enden på kjedet møter et objekt eller når treverket presser sammen og blokkerer kjedet under kutting. Denne kontakten med kjedets ytterspiss kan forårsake et svært hurtig rykk i motsatt retning, slik at sverdet skyves oppover og mot brukeren. Dette kan også forekomme dersom kjedet blokkeres langs sverdet overside. I begge tilfeller kan tilbakeslaget medføre tap av kontrollen over motorsagen, med de alvorligste konsekvenser som mulig resultat. Ta følgende nødvendige forholdsregler for å unngå tilbakeslag:

– Hold sagen godt fast med begge hender, med tomlene og de andre fingrene rundt kjedesagens håndtak, og hold kroppen og armene i en stilling som gjør det mulig å motstå kraften fra et tilbakeslag.

– Ikke strekk armene for langt, og ikke kutt ovenfor skulderhøyde.

– Bruk kun sverdguider og kjeder som er i samsvar med produsentens spesifikasjoner.

– Følg produsentens anvisninger for sliping og vedlikehold av kjedesagen.

- Unngå eksponering for støv og sagflis som dannes av kjedet under kuttingen.

- Ikke berør motorens deler, da de blir varme under bruk. Risiko for forbrenninger.

- Ved skader eller ulykker under arbeidet skal motoren slås av øyeblikkelig og maskinen fjernes fra stedet for å unngå flere skader. Ved ulykker med personskader eller skader på tredjepersoner må du umiddelbart praktisere førstehjelp og kontakte lege

for nødvendig behandling. Fjern nøye eventuelle rester som ellers kan forårsake skader på gjenstander, personer eller dyr.

• Overeksponering for vibrasjoner kan forårsake lesjoner og nevrovaskulære forstyrrelser (også kjent som "Raynauds fenomen" eller "likfingre"), spesielt hos personer som lider av sirkulasjonsforstyrrelser. Symptomene kan omfatte hendene, håndleddene og fingrene, og vises ved tap av følsomhet, tretthet, kløe, smerte, fargeendring eller strukturelle endringer i huden. Disse virkningene kan forsterkes av lave omgivelsestemperaturer og/eller av et overdrevent fast grep om håndtaket. Dersom disse symptomene oppstår, bruk maskinen mindre og oppsøk lege.

Bruksbegrensninger

• Maskinen skal ikke brukes av personer som ikke er i stand til å holde den fast med begge hender og/eller ikke klarer å stå i balanse under arbeidet.
• Maskinen må aldri brukes hvis vernene er skadet, mangler eller ikke er riktig plassert.
• Ikke bruk maskinen hvis ikke tilbehør/redskaper er montert i de angitte punktene.
• Sikkerhetssystemene/mikrobryterne må ikke deaktiveres eller tukles med.
• Ikke endre motorens reguleringer, eller justere motoren på et veldig høyt turtall. Risikoen for personskader øker ved et veldig høyt turtall.
• Ikke utsett maskinen for overdrevne belastninger, og bruk aldri en liten maskin til å utføre tungt arbeid. Bruk av en egnet maskin reduserer risikoene og forbedrer kvaliteten på arbeidet.

Et jevnt vedlikehold og en riktig lagring opprettholder maskinens sikkerhet og ytelsesnivå.

Vedlikehold

• For å redusere brannfaren, kontroller jevnlig at det ikke finnes lekkasjer av olje og/eller drivstoff.
• Støy- og vibrasjonsnivået oppgitt i bruksanvisningen er maskinens maks verdier. Bruk av en dårlig innstilt kutteinnretning, for høy hastighet og manglende vedlikehold, påvirker støy- og vibrasjonsutslippene betydelig. Ta derfor nødvendige tiltak for å redusere mulige skader fra høyt støynivå og vibrasjonsbelastninger: Vedlikehold maskinen, bruk hørselsvern og ta pauser under arbeidet.

Lagring

• Maskinen må ikke oppbevares med drivstoff i tanken i et rom hvor drivstoffdampene kan nås av åpne flammer, gnister eller kraftige varmekilder.
• For å redusere brannfaren må ikke beholdere med kutteavfall oppbevares innendørs.

2.5 MILJ∅VERN

Miljøvern må være et relevant og prioritert aspekt ved bruk av maskinen, til fordel for den siviliserte sameksistens og miljøet vi lever i.

• Unngå å forstyrre nabolaget. Bruk alltid maskinen til fornuftige tider (- ikke tidlig på morgenen, eller sent på kvelden/natten, hvor nabolaget kan forstyrres).
• Under arbeidet avgis en viss oljemengde (nødvendig for å smøre kjedet) i omgivelsene. Bruk derfor kun biologisk nedbrytbare oljer egnet for denne typen bruk. Bruk av mineralolje eller motorolje påfører miljøet alvorlig skade.
• Følg nøye de kommunale bestemmelsene for kasting av emballasje, oljer, drivstoff, filter, defekte deler eller deler som er sterkt forurensende. Dette avfallet må ikke kastes med husholdningsavfallet, men kildesorteres og kastes i konteinerne for resirkulering.
• Følg nøye de kommunale bestemmelsene for kasting av avfallsmateriale.
• Når maskinen ikke skal brukes lenger, må den ikke kastes i naturen, men leveres inn til et innsamlingssenter i henhold til gjeldende kommunale bestemmelser.

Maskinen består hovedsakelig av en totakts indre forbrenningsmotor, drevet av en olje-bensinblanding som luftavkjøles, og et sverd som overfører bevegelsen fra motoren til sagkjedet, som er den virkelige sagen. Bevegelsen overføres fra motoren til kjedet med en sentrifugalclutch som hindrer at kjedet beveger seg når motoren går på tomgang.

Brukeren holder i maskinen med begge hender, ved å bruke fremre håndtak og bakre håndtak, og kan bruke hovedfunksjonene hele tiden på sikker avstand fra kutteinnretningen.

3.1.1 Tilsiktet bruk

Maskinen er designet og bygd til:

– felling, kutting og kvisting av trær av dimensjoner som står i forhold til sverdets lengde, eller gjenstander av tre med lignende egenskaper.
- bruk av kun en person.

3.1.2 Feil bruk

Enhver annen bruk enn oppgitt ovenfor kan være farlig og forårsake skader på personer og/eller gjenstander. Feil bruk omfatter, men er ikke begrenset til, følgende:

• klipping av hekker;
• fresearbeider;
  – kutte opp benker, kasser eller emballasje generelt;
  – kutte opp møbler eller alt annet som kan inneholde spikere, skruer eller hva som helst annet av metall;
• utføre slaktearbeid;
• bruke maskinen til kutting av andre materialer enn tre (plastmaterialer, byggematerialer);
• bruke maskinen som vektstang til å løfte, flytte eller brekke gjenstander;
• bruke maskinen låst til faste støtter.
• bruk av andre kutteinnretninger enn de som er oppgitt i tabellen "Tekniske data". Fare for alvorlige skader og lesjoner.
• bruk av maskinen sammen med flere personer.

VIKTIG Feil bruk av maskinen fører til bortfall av garantien. Videre heves produsenten fra ethvert ansvar, og det er dermed brukeren som er ansvarlig for utgiftene ved sakskader, personskader eller skader på tredjepersoner.

3.1.3 Brukergruppe

Maskinen er beregnet på ikke profesjonelle brukere. Maskinen er ment til hobbybruk.

3.2 SIKKERHETSSYMBOLER

Det finnes forskjellige symboler på maskinen (Fig. 2). Symbolene skal minne operatøren om riktig fremgangsmåte for å bruke den forsiktig og ta de nødvendige forholdsreglene.

Symbolenes betydning:

ADVARSEL! FARE! Maskinen kan være farlig både for deg og andre dersom den ikke brukes riktig

ADVARSEL! Les bruksanvisningen før maskinen tas i bruk.

Operatøren som bruker denne maskinen daglig over lengre tid og under normale forhold, kan utsettes for et støynivå som tilsvarer eller overskrider 85 dB (A). Bruk hørselsvern, vernebriller og vernehjelm.

Bruk vernehansker og vernesko!

FARE FOR TILBAKESLAG (KICKBACK)! Et tilbakeslag fører til et plutselig og ukontrollerbart rykk av maskinen i retning brukeren. Arbeid alltid på en sikker måte. Bruk kjede utstyrt med sikkerhetsledd som begrenser tilbakeslaget.

Grip aldri fatt i maskinen med bare en hånd! Grip godt fatt i maskinen med begge hender for å kunne kontrollere maskinen og redusere risikoen for tilbakeslag.

VIKTIG Klistremerker som er ødelagt eller uleselig må byttes ut. Be om nye klistremerker hos et autorisert servicesenter.

3.3 PRODUKTETS IDENTIFIKASJONSETIKETT

Identifikasjonsetiketten oppgir følgende opplysninger (Fig. 1):

1. Lydeffektnivå
2. CE-merke
3. Produksjonsår
4. Type maskin
5. Serienummer
6. Produsentens navn og adresse
7. Artikelnummer
8. Utslippstall

Skriv ned maskinens identifikasjonsnumre i feltene på etiketten på baksiden av bokomslaget.

VIKTIG Opplysningene på produktets identifikasjonsetikett må oppgis ved henvendelse til et autorisert verksted.

VIKTIG Eksempelet på samsvarserklæringen finnes helt bak i bruksanvisningen.

3.4 HOVEDKOMPONENTER

Maskinen består av følgende hovedkomponenter (Fig. 1):

A. Motor: driver klippeinnretningens bevegelse.

C. Bakre håndtak: Støttehåndtak bak på motorsagen. Hold i dette håndtaket med høyre hånd. Hovedkontrollene for akselerasjon.

D. Fremre håndvern: Verneinnretning mellom det fremre håndtaket og sagkjedet som beskytter hånden mot skader hvis den glir av håndtaket. Dette vernet aktiverer kjedets bremse (avsn. 5.7).

E. Bakre håndvern: Verneinnretning nede til høyre på bakre håndtak som beskytter hånden mot kjedesagen hvis sverdet ødelegges eller løsner.

F. Sverd: Støtter og skyver sagkjedet.

G. Sagkjede: Kutteelement bestående av ledd med små knivblader kalt "skjærtenner", og sidekoblinger som holdes sammen av nagler.

H. Sperrestift: Sikkerhetsinnretning som hindrer ukontrollerte bevegelser av sagkjedet hvis det ødelegges eller slakkes.

I. Krok: Installert foran sverdets monteringspunkt og fungerer som en dreietapp i kontakt med et tre eller en stamme.

J. Harpunsikring: enhet som dekker harpunen som skal brukes under håndtering, transport eller lagring av maskinen. Denne sikringen må fjernes ved bruk.

K. Sverdsikring: Dekker kjedesagen på sverdet ved håndtering, transport og lagring av maskinen.

4. MONTERING

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

Av hensyn til oppbevaring og transport er noen av maskinens deler ikke montert i fabrikken, men må monteres av kunden i henhold til instruksjonene etter å ha fjernet emballasjen.

⚠ Utpakking og fullføring av monteringen må foretas på en jevn og solid overflate, med god nok plass til å flytte maskinen og emballasjen. Bruk alltid egnet utstyr. Bruk ikke maskinen før alle indikasjoner i avsnittet "MONTERING" har blitt fullført.

4.1 DELER TIL MONTERINGEN

I emballasjen finnes delene for monteringen som står oppført på listen under:

Beskrivelse

Sverd utstyrt med sverdsikring

Sagkjede

Nøkkel (plassert under maskinens nedre del) (Fig. 1.M)

Fil for sliping av kjedet

Dokumentasjon

4.1.1 Utpakking

1. Åpne emballasjen forsiktig og pass på at ingen av delene forsvinner
2. Les dokumentasjonen som finnes i esken, også bruksanvisningen.
3. Ta alle deler som ikke er montert ut av esken.
4. Ta maskinen ut av esken.
5. Kast esken og emballasjen i henhold til gjeldende bestemmelser.

4.2 MONTERING AV SVERDET OG SAGKJEDET

⚠️ Bruk alltid kraftige arbeidshansker ved håndtering av sverdet og kjedet. Vær veldig forsiktig ved montering av sverdet og kjedet for å unngå å sette maskinens sikkerhet og effektivitet i fare. Kontakt forhandleren ved tvil.

⚠️ Utfør alle oppgavene med avslått motor.

⚠️ Før man monterer sverdet må man forsikre seg om at kjedebremsen ikke står på (par. 5.7).

1. Skru ut muttrene (Fig. 3.A) og fjern dekselet ved clutchen (Fig. 3.B), for å komme til drivpinjongen og til sverdets sete.
2. Fjern avstandsstykket i plastikk (fig. 3.C); dette avstandsstykket brukes kun til transport av den emballerte maskinen og skal ikke brukes mer.
3. Monter sverdet (Fig. 4.A) ved å sette inn pinjongene (Fig. 4.B) i rennen (Flg. 4.C) og skyv den mot den bakre delen av maskinkroppen.
4. Monter kjedet (Fig. 5.A) rundt drivpinjongen (Fig. 5.B) og langs guidene på sverdet (Fig. 5.C), mens man er oppmerksom på forflyttelsesretningen (Fig. 5.D).

Kjedets bevegelsesretning

Hvis sverdets tupp er utstyrt med et vinkeldrev, pass på at kjedets ledd føres riktig inn i mellomrommene på drevet (Fig. 6).

1. Kontroller at pluggen ved kjedestrammeren (Fig. 7.A) er korrekt plassert i det passende hullet på sverdet; i motsatt tilfelle, må man skru med et skrujern på kjedetrammerens skrue (Fig. 7.B), helt til pluggen er skrudd helt inn.

2. Sett på dekslet igjen uten å stramme mutrene helt.

3. Skru på skruen ved kjedestrammeren (Fig. 8.A) helt til man oppnår riktig spenning av kjedet.

4. Hold sverdet løftet, og stram dekslets mutrer helt til med nøkkelen som følger med (Fig. 9).

4.2.1 Kontroll av kjedets stramming

Motoren kan startes og settes i drift.

Motoren stopper

Etter å ha trykket på stoppkontrollen, vil bryteren gå automatisk tilbake til startposisjon."I"

5.2 CHOKE-KONTROLL (STARTER)

Brukes for kaldstart av motoren. Starterkontrollen har to posisjoner:

Posisjon A (Fig. 11.A) - Choken er av (normal drift og varmstart).

Posisjon B (Fig. 11.B) - Choken er på (for kaldstart). .

5.3 KOMMANDOKNAPP KALDSTARTENHET (PRIMER)

Ved å trykke på primerens gummiknapp sprøytes drivstoff inn i forgasserens sugemanifold, slik at det blir lettere å starte motoren (Fig. 12.A).

5.4 KOMMANDO DEKOMPRESJONSVENTIL (KUN FOR MODELL SP 526)

Ved å trykke på ventilen (Fig. 13.E) minsker trykket i ventilen og oppstart av maskinen blir lettere.

5.5 GASSPAK

Gjør det mulig å regulere kjedets hastighet.

Låsespak gassspak (Fig. 12.C) gjør det mulig å bruke gasspaken (Fig. 12.B).

5.7 HÅNDTAK FOR MANUELL OPPSTART

Gjør det mulig å starte motoren manuelt (Fig. 11.D).

5.8 KJEDEBREMS

Det er en sikkerhetsbremse som låser kjedets bevegelse ved tilbakeslag under arbeidet. Tilbakeslagene skjer som følge av en uvanlig berøring av sverdets tupp, med en voldsom bevegelse oppover som gjør at hånden slår mot det fremre vernet (Fig. 1.D). For å koble ut kjedebremsen må den utløses manuelt.

Kjedebrems utkoblet. Dette oppnås när bakre håndvern trekkes fullstendig bakover, mot det fremre håndvernet (Fig. 1.D), helt til det høres et klikk.

Kjedebrems innkoblet. Dette oppnås när fremre håndvern (Fig. 1.D) skyves helt forover.

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

6.1 FORBEREDENDE OPERASJONER

Før arbeidet starter er det nødvendig å foreta en rekke kontroller og oppgaver for å være sikker på at arbeidet kan skje effektivt på sikreste måte.

VIKTIG Maskinen leveres med tomme tanker for drivstoff og smøreolje for kjedet.

6.1.1 Fylling av drivstoff

Før man bruker maskinen må man fylle drivstoff. For klargjøringen av

drivstoffblandingen og fremgangsmåtene og forholdsreglene for fylling se avsn. 7.3.

6.1.2 Etterfylling av smøreolje for kjedet

Etterfyll smøreolje for kjedet før maskinen tas i bruk. For fremgangsmåte og forholdsreglene for fylling av olje, se avsn. 7.4.

6.1.3 Kontroll av kjedets stramming

Utfør alle oppgavene med avslått motor.

Bruk kraftige arbeidshansker.

Kontroller kjedets stramming.

For å justere kjedets stramming:

1. Løsne dekslets mutrer med nøkkelen som følger med.
2. skru på skruen ved kjedestrammeren (Fig. 8.A) helt til man oppnår riktig spenning av kjedet;
3. hold sverdet løftet, og stram dekslets mutrer helt til med nøkkelen som følger med (Fig. 9).

Ikke arbeid med slakket kjede for med å unngå faresituasjoner hvis kjedet le komme ut av sporet på sverdet.

VIKTIG Under den første bruksperioden må denne kontrollen utføres oftere på grunn av innkjøringen.

6.1.4 Tilrettelegging av arbeidsmaskinen

- Enhet for frostsikring

I tilfelle bruk av maskinen ved temperaturer lavere enn +5 °C, må man installere en enhet for frost-sikring før man starter maskinen. Slik unngår man at det dannes is på innsiden av forgasseren med påfølgende reduksjon av motoreffekten eller ure-gelmessig drift av motoren.

Maskinen har blitt utstyrt med en ventilasjonsluke på sylinderlokket, slik at varmluft strømmer inn i motoren.

Under normale forhold (temperaturer høyere enn +5 °C), må man bruke maskinen i normal funksjon, det vil si slik som den ble regulert når den ble produsert.

For å gå fra "Normal" bruksmåte til "Frostsikring" bruksmåte (og motsatt):

1. stopp maskinen (avsn. 6.6):
2. fjern lokket fra luftfilteret og luftfilteret (par. 8.2);

3.a i modellene SP 386, SP 426:

- dra ut frostsikringshetten fra plassen sin på høyre side av sylinderlokket (Fig. 14.A); - vri frostsikringshetten slik at symbolet «SN∅» vender nederover slik at ventilasjonsluken blir stående åpen (Fig. 14.B);

3.b i modellene SP 466, SP 526:

– skru ut skruene som fester sylinderlokket (Fig. 15.A) (2 skruer på innsiden og en på utsiden av lokket) og fjern sylinderlokket (Fig. 15.B); – dra ut frostsikringshetten fra plassen sin (Fig. 16.A), plassert på midten og på baksiden av sylinderlokket (Fig. 16.B); – vri frostsikringshetten slik at symbolet «SN∅» vender nedover (Fig. 17.A), slik at ventilasjonsluken blir stående åpen (Fig. 17.B); – monter sylinderlokket på nytt.

1. monter luftfiltret og det tilhørende lokket på nytt (par. 8.2).

MERK I tilfelle bruk av maskinen i frostsikringsmodus og ved temperaturer som overgår +5° C, kan det være vanskelig å skru på motoren og motoren kan fungere med feil hastighet. Kontroller derfor alltid at man setter maskinen i normal funksjon (frostsikringshette på siden symbol «SOL» og lukket ventialsjonsluke) hvis det ikke lenger er noen fare for isdannelse.

6.2 SIKKERHETSKONTROLLER

Utfør følgende sikkerhetskontroller og kontroller at resultatene stemmer med tabellene.

En sikkerhetskontroll skal alltid gjennomføres før bruk.

⚠️ Utfør alltid en daglig inspeksjon av maskinen før bruk, etter et fall eller etter andre støt for å se om det forekommer skader eller betydelige defekter.

6.2.1 Generell kontroll

Tema Resultat

Håndtak og vern(Fig. 1.B - 1.E)	Ren, tørr, uten sporav olje eller fett, festetpå riktig måte og godtfestet til maskinen.
Skruer på maskinenog sverdet	Godt festet(ikke løsnet)
Sverd (Fig. 1.F) Montert	riktig.
Kjede (Fig. 1.G) Slipt, ikke skadet ellerslitt, riktig montertog strammet.
Luftfilter (Fig. 38.B) Rent
Strømledninger ogtennpluggledning	Hele for å unngågnistdannelse.
Tennplughette(Fig. 31.A)	Hel og riktig montertpå tennpluggen

6.2.2 Funksjonstest av maskinen

Handling Resultat
Start maskinen(avsn. 6.3)	Kjedet (Fig. 1.G)må aldri bevegeseg mens motorengår på tomgang.
Trykk samtidig inngasspaken (Fig. 12.B),og låsespaken vedgasspaken (Fig. 12.C).	Spakene må bevegesfritt og utvunget.Kjedet beveger seg.
Slipp opp gasspaken(Fig. 12.B), oglåsespaken vedgasspaken (Fig. 12.C)	Spakene måautomatisk og rasktgå tilbake til nøytralposisjon og motorenmå gå til tomgang ogkjedet må stoppe.
Sett på gasspaken(uten å trykkepå låsespaken)(Fig. 12.B)	Gasspaken forblir låst.
Sett på bryterenfor start/stopp avmotoren (Fig. 11.C)	Bryteren må lett flytteseg fra en posisjontil en annen og vedoppslippet må denautomatisk gå tilbaketil startposisjonen.

Handling Resultat
KONTROLL AV KJEDEBREMSEN1. Start maskinen (avsn. 6.3 ):2. Grip godt fatt i håndtakene med begge hender.3. Beveg gasspaken for å holde kjedet i bevegelse. Skyv fremre håndvern fremover med baksiden av venstre hånd (avsn. 5.7 ).	3. Kjedet må stoppe umiddelbart.Slipp gasspaken når kjedet har stoppet, og koble ut kjedebremsen (avsn. 5.7).

Hvis noen av resultatene avviker fra det som er angitt i følgende tabell, må du ikke bruke maskinen! Lever maskinen til et servicesenter for nødvendige kontroller og reparasjon.

6.3 OPPSTART

VIKTIG På maskinen er det plassert en etikett (fig. 2) som oppsummerer hovedfasene for oppstart. Etiketten fungerer som en hurtigguide, og erstatter ikke prosedyrene beskrevet under.

1. Sett maskinen i en stabil posisjon på bakken.
2. Fjern sverdsikringen (Fig. 1.K) og harpunsikringen (Fig. 1.J) (hvis benyttet).
3. Pass på at sverdet og kjedet ikke berører bakken eller andre gjenstander.
4. Forsikre seg om at kjedebremsen er på (avsn. 5.7).

VIKTIG For å unngå å ødelegge snoren, må den ikke trekkes helt ut og langs kanten av hullet på snorstyringen, og håndtaket må føres langsomt tilbake for å unngå en ukontrollert inntrekking av snoren.

VIKTIG Aldri snurr startsnoren rundt hånden.

Man må aldri starte motorsagen ved å holde den i startsnoren, slik at den faller ned. Dette er ekstermt farlig fordi man mister fullstendig kontroll over maskinen og kjedet.

5 minutter etter at motoren er stanset, eller etter etterfylling av drivstoff.

1. Koble til starteren, ved å sette spaken i posisjon "B" (Fig. 11.B).
2. Trykk på kommandoknappen for kaldstartenheten (Fig. 12.A) 6 ganger for å gjøre oppstart av forgasseren lettere.

3. Kun for modell SP 526:

MERK Umiddelbart etter oppstart av motoren vil ventilen gå automatisk tilbake til startposisjonen.

1. Hold maskinen godt nede på bakkken, med en hånd på håndtaket foran og med en fot på håndtaket bak, for ikke å miste kontrollen under oppstart (Fig. 18).

fast, kan rykket i motoren få brukeren til å miste likevekten, eller bevege sverdet mot en hindring eller mot brukeren selv.

1. Trekk oppstarthåndtaket langsomt ut 10-15 cm, helt til du merker en viss motstand, og dra deretter bestemt fire ganger helt til du merker de første motorlydene. Motoren starter ikke i denne fasen.

VIKTIG Ikke trekk mer enn fire ganger i starchåndtaket.

1. Koble ut starteren (Fig. 11.A), ved å sette spaken i posisjon «A».
2. Trekk på ny i håndtaket helt til motoren startes som normalt.
3. Med en gang motoren er startet, må du samtidig og raskt starte gasspaken (Fig. 12.B) og håndtaket for blokkering av gasspaken (Fig. 12.C), for å koble ut enheten for før-akselerering. La motoren gå på tomgang i 10-15 sekunder.
4. Koble fra kjedebremsen (avsn. 5.7).

VIKTIG Unngå å la motoren gå ved høyt turtall med kjedebremsen på; dette kan forårsake overoppheting og skader ved clutchen.

1. La motoren gå på tomgang i minst 1 minutt før maskinen tas i bruk.

VIKTIG Hvis du trekker gjentatte ganger i startsnoren mens starteren er

innkoblet, kan motoren få for mye drivstoff og være vanskelig å starte. Hvis motoren får for mye drivstoff (se avsn. 15.5).

6.3.2 Varmstart

Ved varmstart (straks etter at motoren har stoppet):

1. Trykk på kommandoknappen for kaldstartenheten (Fig. 12.A) 6 ganger for å gjøre oppstart av forgasseren lettere.

2. Kun for modell SP 526:

MERK Umiddelbart etter oppstart av motoren vil ventilen gå automatisk tilbake til startposisjonen.

1. Koble inn choke-kommandoen (posisjon «B» - avsn. 5.2) og koble den umiddelbart ut igjen (posisjon «A» - avsn. 5.2.): ved å gjøre dette, vil enheten for før-akselerering starte.
2. Følg punktene 4 - 7 - 8 - 9 i prosedyren ovenfor (avsn. 6.3.1).

6.4 ARBEID

Før du tar fatt på felle– eller kvistearbeid for første gang, er det en fordel å:

– ha gjennomgått spesiell opplæring i bruken av denne typen utstyr;
– ha nøye lest sikkerhetsbestemmelsene og instruksjonene i denne bruksanvisningen;
– øve på vedpinner på bakken eller festet til en bukk for å få nødvendig kjennskap til maskinen og de mest passende kutteteknikkene.

For å kjøre maskinen går du frem på følgende måte:

• Koble alltid fra kjedebremsen før bruk av gasspaken.
• Hold godt fast i maskinen med begge hender (venstre hånd på fremre håndtak og høyre hånd på bakre håndtak, uavhengig av om brukeren er venstrehendt).

⚠️ Stopp maskinen umiddelbart hvis kjedet blokkeres under arbeidet.

6.4.1 Kontroller som skal utføres under arbeidet

6.4.1.a Kontroll av kjedets stramming

Under arbeidet utsettes kjedet for en gradvis forlengelse, derfor er det nødvendig å kontrollere dets spenning ofte (avsn. 6.1.3).

6.4.1.b Kontroll av oljetilførselen

VIKTIG Ikke bruk maskinen uten at den er smurt! Oljetanken kan tømmes nesten fullstendig hver gang det er tomt for drivstoff. Forsikre deg om å fylle på oljetanken hver gang man fyller drivstoff ved maskinen (avsn. 7.4).

Pass på at sverdet og kjedet er skikkelig plassert når oljetilførselen kontrolleres.

Start motoren (avsn. 6.3). La den dreie på middels turtall og kontroller om kjedets olje tilføres som vist på (Fig. 19).

Oljeflyten ved kjedet kan reguleres ved å skru med et skrujern på reguleringsskruen ved pumpen (Fig. 20.A), plassert på den bakre delen av maskinen.

Dette er symbolet som identifiserer oljepumperegulatoren:

Vri med et skrujern mot posisjonen "+" for å øke oljeflyten ved kjedet; vri mot posisjonen "-" for å minske flyten.

6.4.2 Arbeidsteknikker

6.4.2.a Kvisting av et tre

⚠️ Pass på at området hvor grenene faller er ryddet.

1. Plasser deg på motsatt side i forhold til grenen som skal kuttes.
2. Begynn med de nederste grenene og fortsett kuttingen oppover.
3. Kutt ovenfra og nedover for å unngå at sverdet setter seg fast (fig. 21).

6.4.2.b Felling av et tre

VIKTIG Når to eller flere personer utfører kutting og felling samtidig, bør disse oppgavene utføres på adskilte områder med en avstand som er minst 2,5 ganger høyden til treet som skal felles. Ikke fell trær hvis det kan sette personer i fare, hvis tærne kan treffe kraftledninger

– Det er nødvendig å ta i betraktning treets naturlige helling, se etter hvor grenene er størst og merke seg vindretningen for å vurdere hvordan treet vil falle.
– Fjern urenheter, steiner, bark, spiker, metallbiter og tråder fra treet.
– Rydd området rundt treet og forviss deg om at føttene står stødig.
– tilrettelegg for rømingsveier, frie for hindringer: rømningsveiene må være tilrettelagt ved cirka 45° i motsatt retning fra hvor treet faller (Fig. 22) og må gjøre det mulig for operatøren å komme seg i sikkerhet, ved en avstand 2,5 ganger høyden på treet som skal felles.
– Stå i en posisjon som ligger høyere enn terrenget hvor det er sannsynlig at treet vil falle eller rulle etter fellingen.

- Hakk nederst

1. Ved å følge retningstegnene plassert på motorsagen (Fig. 23.A), sikt mot et mål på bakken i den retning man ønsker at treet skal falle (Fig. 23.B).
2. Still deg til høyre for treet, bak motorsagen.
3. Lag et vannrett hakk i 1/3 av treets diameter vinkelrett på fallretningen (fig. 24.A).

- Fellende kutt bakfra

1. Utfør det fellende kuttet bakfra ved en høyde som er minst 5 cm over det vannrette hakket (fig. 24.B).

2. Utfør det fellende kuttet bakfra, slik at det er nok treverk igjen til å fungere som hengsel (fig. 24.C). Dette hengselet av tre hindrer at treet roterer eller faller i feil retning. Ikke kutt tvers over hengselet.

3. Uten å ta ut sverdet, reduser gradvis oppholdets størrelse helt til treet faller.

4. Ved en minste risiko for at treet ikke faller i ønsket retning, eller at det beveger seg i motsatt retning og bøyer sagkjedet, må kuttingen avbrytes før det fellende kuttet bakfra fullføres. Bruk kiler av tre, plast eller aluminium (Fig. 24.D) for å åpne kuttet. Bruk en hammer og dunk på kilene, og la treet falle i ønsket retning.

5. Når et tre begynner å falle, må man dra motosegen bakover og stoppe den (avsn. 6.6), sette den på bakken og deretter følge den forutsette rømningsveien. Det er nødvendig å være oppmerksom på grener som er falt ned, og passe på hvor du setter føttene.

6.4.2.c Kviste grenene til et tre

Det å kviste innebærer å fjerne grenene fra et tre som er falt ned.

⚠ Vær oppmerksom på hvordan grenene ligger mot bakken samt på muligheten for at disse er i spenning, hvilken retning grenen kan ta under kuttingen og treets mulige ustabilitet etter at grenen er kuttet av.

Når man kvister er det nødvendig å la de største, nedre grenene være, som støtter stammen på bakken.

Det er best å kutte grener under spenning nedenfra og oppover for å unngå at kjedesagen bøyes (Fig. 25.B).

6.4.2.d Deling av en stamme

Det å dele innebærer at man kutter lengden på en stamme.

Det er viktig å stå stødig på bakken og med kroppsvekten fordelt på begge føttene.

Hvis det er mulig, er det en fordel å heve og holde oppe stammen ved hjelp av grener, stubber eller tømmerstokker.

Deling av stammer er lettere takket være kroken (Fig. 1.I):

1. sett kroken i stammen, la maskinen dreie rundt kroken slik at den foretar en buebevegelse og sverdet trenger inn i treet (Fig. 26);

2. gjenta flere ganger, og flytt om nødvendig krokens støttepunkt.

Når stammen ligger nede i hele sin lengde, kuttes den ovenfra (deling ovenfra) (Fig. 27.A).

– Kutt helt til omtrent halve diameteren, snu deretter stammen og fullfør kuttingen fra den andre siden.

– Kutt 1/3 av diameteren fra undersiden (deling nedenfor) (fig. 28.A);

– deretter er det nødvendig å foreta det endelige kuttet, slik at det øvre snittet møter det nedre (fig. 28.B).

- Stamme som støtter i begge endene

Når stammen støtter i begge endene:

- kutt 1/3 av diameteren fra oversiden (deling ovenfra) (fig. 29.A);

– deretter er det nødvendig å foreta det endelige kuttet, slik at det nedre snittet (2/3) møter det øvre (fig. 29.B).

- Stamme i skråning

For å beholde kontrollen när kuttet nesten er fullført, må kuttekraften reduseres uten at du slipper maskinens håndtak. Unngå at maskinen kommer i kontakt med bakken.

6.5 BRUKSRÅD

MERK Unngå å bruke motoren på maks turtall i løpet av de første 6-8 arbeidstimene.

Gjør følgende for å stoppe maskinen:

1. Slipp opp gasspaken (Fig. 12.B) og la motoren gå på tomgang i noen sekunder.
2. Trykk bryteren (Fig. 11.C) i «O»-posisjon.
3. Vent til kjedet stopper.

⚠️ Etter at gasspaken er ført til tomgang tar det flere sekunder før kjedet stanser.

⚠ Motoren kan være svært varm like etter at den er slått av. Ikke ta på den. Det er fare for brannskader.

6.7 ETTER BRUK

– Koble fra tennplugghetten (fig. 31.A).
- Sett på sverdvernet.
– La maskinen kjøle seg av.
– Løsne sverdets festemutrer for å redusere kjedets stramming.
– Rengjør maskinen nøye for støv og rester, og fjern spor av sagflis eller olje fra kjedet (avsn. 7.5, avsn. 7.6).
– Kontroller at ingen deler har løsnet eller er skadet. Bytt eventuelt ut ødelagte deler, og stram eventuelt til skruer og bolter som har løsnet.

VIKTIG Stoppe maskinen (avsn. 6.6), koble fra tennplugghetten(Fig. 31.A) og monter sverdvernet hver gang man etterlater maskinen uten tilsyn eller när den ikke er i bruk.

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

Før kontroll, rengjøring eller vedlikehold/innstilling av maskinen:

• Stopp maskinen.
• Vent til kjedet er fullstendig stanset;
• Sett på sverdvernet, unntatt ved inngrep på sverdet eller kjedet;
• Koble fra tennplugghetten (fig. 31.A);
• Vent til motoren er tilstrekkelig avkjølt.
• lese igjennom instruksjonene som følger med;

• Bruk egnede klær, arbeidshansker og vernebriller.

• Hyppighet og type vedlikeholdsinngrep er oppgitt i "Vedlikeholdstabell" (se kap. 12). Tabellen vil hjelpe deg med å holde din maskin effektiv og sikker. I tabellen angis de viktigste inngrepene og hvor ofte de skal utføres. Foreta operasjonen i samsvar med det aktuelle intervallet.

• Bruk av uoriginale reservedeler og tilbehør kan ha negativ påvirkning på maskinens funksjon og sikkerhet. Produsenten frasier seg ethvert ansvar ved skader som skylles ovennevnte produkter.
• Originale reservedeler leveres av serviceverksteder og autoriserte forhandlere.
• Maskinen må aldri brukes med slitte eller ødelagte deler. ∅delagte deler skal byttes ut og aldri repareres.

VIKTIG Alt vedlikeholds- og justeringsarbeid som ikke er beskrevet i denne bruksanvisningen skal foretas av din forhandler eller et spesialverksted.

7.2 KLARGJ∅RING AV DRIVSTOFFBLANDINGEN

VIKTIG Bruk kun drivstoff og olje av høy kvalitet for å opprettholde ytelsene og garantere levetiden til de bevegelige delene.

7.2.1 Bensinens egenskaper

Bruk kun blyfri bensin (grønn bensin) med et min. oktantall på 90 N.O.

VIKTIG Grønn bensin har en tendens til å danne bunnfall i beholderen hvis den lagres i mer enn 2 måneder. Bruk alltid ny bensin!

7.2.2 Oljens egenskaper

Bruk kun syntetisk olje av topp kvalitet spesielt beregnet til totaktsmotorer. av spesifisert minimum JASO FC. Forhandleren selger oljer som er spesielt utviklet for denne typen motorer, og som garanterer en høy beskyttelse. Ved bruk av disse oljene kan det brukes en 2,5% blanding, dvs. 1 del olje og 40 deler bensin.

7.2.3 Klargjøring og oppbevaring av drivstoffblandingen

Tabellen indikerer mengdene bensin og olje som må benyttes for klargjøring av blandingen.

For klargjøringen av drivstoffblandingen:

1. Tøm ca. halvparten av bensinmengden i en godkjent kanne.
2. Fyll på all oljen.
3. Ha i resten av bensinen.
4. Sett på lokket og rist godt.

VIKTIG Drivstoffblandingen

forringes med tiden. Ikke klargjør for store mengder drivstoffblanding for å unngå dannelse av bunnfall.

VIKTIG Hold kannene med bensin og drivstoffblanding adskilt og godt merket for å unngå at de forveksles når de skal brukes.

VIKTIG Rengjør jevnlig kannene med bensin og drivstoffblanding for å fjerne eventuelt bunnfall.

⚠ Etterfyllingen av drivstoff må skje ved avskrudd maskin og med tennplugghetten koblet fra.

Før etterfylling:

1. Rist kannen med drivstoffblandingen godt.
2. Sett maskinen i en stabil posisjon på et flatt underlag og med tanklokket vendt oppover.

MERK På korken på tanklokket (Fig. 32.A) finnes fölgende symbol:

Drivstofftank

1. Rengjør tanklokket og området rundt for å unngå at urenheter følger med under etterfyllingen.
2. Åpne tanklokket forsiktig for gradvis å slippe ut trykket.
3. Bruk en trakt til etterfyllingen, og unngå å fylle tanken helt opp til randen.

MERK Under bruk av maskinen er det mulig å kontrollere forekomsten av drivstoff i tanken gjennom inspeksjonsvinduet (Fig. 32.B).

7.4 ETTERFYLLING AV KJEDETS OLJETANK

MERK På korken på lokket for kjedeoljetanken (Fig. 32.C) finnes følgende symbol:

Kjedets oljetank

VIKTIG Bruk kun spesialolje eller klebrig olje for motorsager. Ikke bruk olje som inneholder for å unngåtilstopping av filteret i tanken og for å unngå å gjøre uopprettelig skade på oljepumpen.

Bruk av olje av god kvalitet er av største betydning for å oppnå effektiv smøring av skjære-elementene. Brukt olje eller olje

av lav kvalitet forhindrer smøringen og reduserer kjedets og sverdets levetid.

– Fyll oljetanken fullstendig opp (ved bruk av en trakt) hver gang man fyller drivstoff: gitt at oljetankens kapasitet er beregnet for at drivstoffet skal ta slutt før oljen, unngår man på denne måten at maskinen drives uten smøreolje.

7.5 RENGJ∅RING AV MASKINEN OG MOTOREN

Rengjør maskinen nøye for støv og skitt hver gang den har vært i bruk.

• For å redusere brannfaren:
• hold maskinen, spesielt motoren og området for eksospotten, fri for sagspon, greiner, løv eller overflödig fett;
• rengjør regelmessig sylinderflensene med trykkluft (Fig. 33).
• For å unngå overoppheting og skader ved motoren:
• ristene for innsuging av avkjølingsluft (Fig. 34) må alltid holdes rene og frie for sagspon og rester.
• Holde clutchhuset fritt for sagspon og rester (Fig. 35), ved å fjerne clutchdekselet (avsn. 4.2) og monter det på riktig måte ved endt operasjon. Cirka hver 30. time må man smøre det indre lageret hos din Forhandler.

7.6 RENGJ∅RING AV KJEDET

Fjern alle spor av sagflis eller oljerester fra kjedet etter hver bruk.

Demonter kjedet hvis det er veldig tilsølt eller ved harpiksdannelse. La det ligge et par timer i en beholder med spesialrensemiddel. Skyll det deretter med rent vann og behandle det med en egnet spray mot rust, innen det settes på maskinen igjen.

7.7 TAPP TIL BLOKKERING AV KJEDET

• Kontroller før hver bruk festet ved alle skruene og mutrene for å være sikre på at maskinen alltid er i sikker brukstilstand.
• Kontroller at håndtakene er festet skikkelig før hver bruk.

Før hver daglige bruk, fjern dekselet ved clutchen (avsn. 4.2), demonter sverdet og kontroller at maskinens smørehull (Fig. 36.A) og ved sverdet (Fig. 36.B) ikke er tettet til.

8.2 RENGJ∅RING AV LUFTFILTERET

VIKTIG Rengjøringen av luftfilteret er avgjørende for maskinens varighet og riktige funksjon. Ikke arbeid uten eller med skadet filter for å unngå å påføre motoren uopprettelige skader.

Rengjøring må utføres hver 8.-10. arbeidstime.

Gjør følgende for å rengjøre filteret:

1. Hekt av flensen (Fig. 37.A) og fjern lokket (Fig. 37.B).
2. Trykk på metallåsen på luftfilteret og vent til du hører klikket (Fig. 38.A).
3. Fjern luftfiltret (Fig. 38.B), slå lett på det for å fjerne skitten og rengjør det med en myk klut.
4. Hvis filteret er fullstendig tett, må man vaske det med ren bensin. Hvis man bruker trykkluft må man rette strålen innenfra og utover (Fig. 39).
5. Monter filteret på nytt (Fig. 40.B), dra i metallåsen (Fig. 40.A) helt til man hører klikket som låser filteret fast på plass.
6. Monter lokket på nytt (Fig. 41.A) mens man passer på at alle delene er korrekt plassert på plassene sine i sylinderdekket (Fig. 41.B).
7. Hekt på fliken ved å sette den nedre delen på først og deretter trykke den øvre delen helt til man hører klikket (Fig. 41.C).

8.3 CLUTCHHUSET

Hos din Forhandler må det foretas en månedelig kontroll av metallsnoren som er viklet rundt clutchhuset, Snoren må skiftes ut när den er forringet eller deformert.

8.4 KJEDEDREV

Kontroller ofte drevets tilstand hos forhandleren, og bytt det ut når slitasjen overstiger de akseptable grensene.

Tennpluggen (Fig. 31.A) er tilgjengelig ved å fjerne lokket ved luftfiltret (Fig. 37.B).

Demonter og rengjør tennpluggen jevnlig, og fjern eventuelle avsetninger med en metallbørste (fig. 42.A). Sjekk elektrodeavstanden, og gjenopprett eventuelt riktig avstand (fig. 42.B). Gjenmonter tennpluggen og skru den fast med nøkkelen som følger med. Tennpluggen må byttes ut med en med samme egenskaper dersom elektrodene er brent eller isolasjonen er slitt, og uansett hver 100. arbeidstime.

8.6 STARTSNOR

Startsnoren må skiftes ut hos Forhandleren din ved første tegn på forringelse.

Med hensyn til sikkerhet og effektivitet er det veldig viktig at kutteinnretningene er godt slipte.

Sagkjedet må slipes i følgende situasjoner:

– Sagflisen ligner støv.
– Det kreves større kraft for å kutte.
- Kuttet er ikke rettlinjet.
– Vibrasjonene øker.
- Drivstofforbruket øker.

Hvis sagkjedet ikke er godt nok slipt, øker risikoen for tilbakeslag (kickback).

VIKTIG Hvis sagkjedet slipes ved et spesialverksted, utføres det med bestemte apparater som sliper det ned så lite som mulig, og som garanterer en jevn sliping av alle eggene.

8.7.1 Sliping kjede

Sliping av kjedet på egenhånd utføres ved hjelp av egnede filer med rundt tverrsnitt, med en diameter som er tilpasset hver enkelt type kjede (se "Tabell Vedlikehold Kjede", kap. 14), og det krever godt håndlag og erfaring for å unngå å skade eggene.

For å slipe kjedet:

1. Stoppe maskinen (avsn. 6.6).

2. Koble fra kjedebremsen (avsn.5.7).

3. Blokker sverdet godt med kjedet påmontert ved hjelp av en klemme (fig. 43.A), mens man forsikrer seg at kjedet kan forflytte seg uhemmet.

4. Sett kjedet i spenning dersom det er slakt (avsn. 6.1.3).
5. Sett inn filen i skjærtannrommet, mens man holder en kontinuerlig helling som passer til eggens profil (Fig. 43.B). Bruk av en slipeplate gjør det lettere å føre filen (Fig. 43.C).
6. Gi kun noen få støt med filen, og da utelukkende forover, og gjenta operasjonene på alle eggene som er vendt i den samme retningen (høyre eller venstre).
7. Bytt om sverdets posisjon i klemmen og gjenta operasjonen ved eggene som gjenstår.
8. Kontroller at begrenserskjærtannen (Fig. 43.D) overholder de indikerte nivåene i "Vedlikeholdstabell Kjede" (Kap. 14) og begrenser eventuell overdrivelse med en flat fil, noe som avrunder profilen.
9. Etter slipingen, fjern ethvert spor av filspon og støv, og smør kjedet i oljebad.

8.7.2 Bytte av sagkjedet

• eggens lengde er 5 mm eller mindre (Fig. 43.E);
  – leddenes dødgang på naglene er overdreven,
  – kuttehastigheten er treg og gjentatt sliping ikke øker kuttehastigheten, sagkjedet er slitt.

VIKTIG Etter at sagkjedet er byttet ut må strammingen av sagkjedet kontrolleres oftere på grunn av kjedets innkjøring.

MERK Alle inngrep på sverdet krever spesifikk kompetanse og egnede redskaper. Av sikkerhetsmessige årsaker anbefales det derfor å kontakte forhandleren.

Vend om sverdet med jevne mellomrom for å unngå en ujevn slitasje.

For å holde sverdet i effektiv stand er det nødvendig å:

1. smøre vinkeldrevets lager med den bestemte sprøyten (avhengig av modell),
2. rengjøre sverdets spor med den bestemte skrapen (følger ikke med) (fig. 44.A);

3. rengjøre smørehullene (fig. 44.B);

4. bruke en flat fil (følger ikke med), fjern ujevnheter fra sidene, og utligne eventuelle nivåforskjeller mellom sporene.

8.8.1 Bytte av sverdet

– sporets dybde er mindre enn høyden på leddene (som aldri må berøre bunnen), – den indre veggen i sporet er så slitt at kjedet bøyes til siden.

8.9 REGULERING AV TOMGANGEN

Hvis klippeinnretningen beveger seg när motoren går på tomgang, er det nødvendig å kontakte forhandleren for korrekt innstilling av motoren (avsn. 8.11).

8.10 REGULERING AV FORGASSEREN

Forgasseren er innstilt på fabrikken i samsvar med gjeldende bestemmelser for maks ytelse i enhver brukssituasjon og med minimale utslipp av giftige gasser.

Ved dårlige ytelser, kontakt deretter forhandleren for kontroll av forgasseren og motoren.

Regulering av forgasseren:

T = regulering av tomgangen

L = regulering blanding lav hastighet

H = regulering blanding høy hastighet

9. LAGRING

VIKTIG Sikkerhetsbestemmelsene som skal følges under lagring er beskrevet i avsn. 2.4. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

Hvis maskinen ikke skal brukes på over 2-3 måneder, må det tas noen forholdsregler for å unngå problemer när arbeidet gjenopptas, eller varige skader på motoren.

Før maskinen settes bort til oppbevaring:

1. Skru ut de to mutterne ved clutchdekselet, demonter dekslet og fjerne kjedet og sverdet.
2. Tøm oljetanken, hell på cirka 100-120 cc spesifikk rengjøringsvæske og sett på plass korken.

3. Sett på dekslet igjen, uten å stramme mutrene helt.

4. Start maskinen og hold motoren ved høy hastighet helt til all rengjøringsvæsken er brukt opp.

5. La motoren gå på tomgang og la maskinen bruke opp alt drivstoffet som er igjen i tanken og i forgasseren.
6. Kjøl ned motoren.
7. Fjern tennpluggen.
8. Hell en teskje (ny) olje for totaktsmotorer i hullet på tennpluggen.
9. Dra flere ganger i starchåndtaket for å spre oljen i sylinderen.
10. Monter tennpluggen på nytt med stempelet ved øvre dødpunkt (synlig fra tennplugghullet när stempelet er i maksimalt løp).
11. Rengjør maskinen skikkelig.
12. Kontroller at det ikke finnes skader på maskinen. Kontakt eventuelt et autorisert servicesenter.
13. Maskinen må lagres
14. på et tørt sted,
15. beskyttet mot dårlig vær,
    – med sverdvernet riktig montert,
    – utilgjengelig for barn.
    – Pass på å fjerne nøkler eller redskaper brukt til vedlikeholdet.

Når man skal starte maskinen på nytt:

1. Fjern tennpluggen.

2. Start oppstarthåndtaket et par ganger for å fjerne overskuddsfett.

3. Kontroller tennpluggen (avsn. 8.5).

4. Forbered maskinen (avsn.4.2, kap. 6).

10. FLYTTING OG TRANSPORT

• Stoppe maskinen (avsn. 6.6).
• Vent til kjedet stopper.
  – Koble fra tennplugghetten (fig. 31.A).
• Sett på sverdvernet.
  – Hold fast i maskinen med kun håndtakene, og rett sverdet i motsatt retning av bevegelsesretningen.

Gjør følgende ved transport av maskinen på et kjøretøy:

– Plasser maskinen slik at den ikke utgjør en fare for noen.
– Fest den skikkelig til transportmidlet med tau eller kjettinger for å unngå at den kan velte og drivstoff kan lekke ut.

11. SERVICE OG REPARASJONER

Denne bruksanvisningen gir alle nødvendige indikasjoner for å kjøre maskinen, samt

informasjon om korrekt vedlikehold som kan utføres av brukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves for å utføre arbeidet riktig. På denne måten opprettholdes maskinens opprinnelige sikkerhets- og driftsnivå. Inngrep utført ved uautoriserte verksteder eller av ukvalifiserte personer fører til bortfall av garantien, foruten å frita fabrikanten for enhver forpliktelse og ethvert ansvar.

• Kun autoriserte servicesenter kan utføre reparasjoner og vedlikehold i garantitiden.
• Autoriserte serviceverksteder bruker utelukkende originale reservedeler. Originale reservedeler og tilbehør har blitt utviklet spesifikt for disse maskinene.
• Uoriginale reservedeler og tilbehør er ikke godkjent, og bruk av uoriginale deler og tilbehør gjør at garantien utgår.
• Det anbefales å levere maskinen inn til et autorisert serviceverksted for vedlikehold, assistanse og kontroll av sikkerhetsinnretningene en gang i året.

12. HVA SOM DEKKES AV GARANTIEN

Garantien dekker alle material- og fabrikasjonsfeil. Brukeren må følge alle vedlagte instruksjoner nøye. Garantien dekker ikke feil som skyldes:

• Manglende kjennskap til vedlagt dokumentasjon.
• Uforsiktighet.
• Feil eller upassende bruk og montering.
• Bruk av uoriginale reservedeler.
• Bruk av utstyr som ikke følger med, eller som ikke er godkjent av produsenten. Dessuten dekker garantien ikke:

- Normal slitasje av forbruksmaterialer som kutteinnretninger og sikkerhetsbolter.

- Normal slitasje.

Kjøperen er beskyttet av gjeldende lover. Kjøperens lovfestede rettigheter kan ikke på noen måte begrenses av denne garantien.

Inngrep Hyppighet Avsnitt
	Første gang	Deretter hver
MASKIN
Kontroll av alle fester	- Før hver bruk 7.8
Sikkerhetskontroller/kontroll av betjeningsutstyr	- Før hver bruk 6.2
Kontroll av kjedets sperrestift	- Før hver bruk 7.7
Kontroll av smørehullene på maskinen og sverdet	- Før bruk hver dag 8.1
Generell rengjøring og kontroll	- Etter hver bruk 7.5
Rengjøring av kjedet	- Etter hver bruk 7.6
Smøring indre lager clutch hus	- 30 timer 7.5 *
Kontroll av clutch huset	- En gang i måneden 8.3 *
Kontroll av kjededrevet	- En gang i måneden 8.4 *
Vedlikehold av kjedet	--	8.7, 14
Vedlikehold av sverdet	--	8.8
MOTOR
Kontroll/etterfylling av drivstoff	- Før hver bruk 7.3.
Etterfylling av kjedeolje	-	Hver gang man fyller drivstoff	7.4.
Generell rengjøring og kontroll	- Etter hver bruk 7.5
Rengjøring av luftfilteret		8-10 timer / etter hver sesong	8.2
Rengjøring av tennplugg	-	10 timer/etter hver sesong	8.5
Bytte av tennplugg	-	100 timer/etter hver sesong	8.5

* Inngrep som må utføres av forhandleren eller et spesialverksted

⚠️ I tabellen finnes informasjon om sliping av ulike typer kjeder uten at det betyr at det kan brukes andre kjeder enn de som er godkjent og oppgitt i tabell over riktig kombinasjon av sverd og kjede.

15. IDENTIFISERING AV PROBLEMER

PROBLEM MULIG	ÅRSAK L∅SNING
1. Motoren starter ikke eller stanser etter kort tid	Feil startprosedyre Følg instruksjonene (avsn. 6.3)
	Skitten tennplugg eller feil elektrodeavstand	Kontroller tennpluggen (avsn. 8.5).
	Tilstoppet luftfilter Rengjør og/eller bytt ut filteret (avsn. 8.2).
	Frostsikringsenhet ikke montert på riktig måte	Kontroller monteringsposisjonen (avsn. 6.1.4)
	Problemer med forgasseren Kontakt et autorisert servicesenter.
2. Motoren starter, men har liten effekt	Tilstoppet luftfilter Rengjør og/eller bytt ut filteret (avsn. 8.2).
	Problemer med forgasseren Kontakt et autorisert servicesenter.
3. Motoren fungerer ujevnt eller har utilstrekkelig effekt	Skitten tennplugg eller feil elektrodeavstand	Kontroller tennpluggen (avsn. 8.5).
	Problemer med sverdet og kjedet.	Kontroller at kjedet dreier fritt og at sverdets spor ikke er deformert.
	Problemer med forgasseren Kontakt et autorisert servicesenter.
4. Det kommer svært mye røyk fra motoren	Feil blandingsforhold i drivstoffet Klargjør blandingen i henhold til instruksjonene (avsn. 7.2)
	Problemer med forgasseren Kontakt et autorisert servicesenter.
5. Hvis motoren får for mye drivstoff	Starthåndtaket har blitt beveget gjentatte ganger mens chocken var på.	Demonter tennpluggen (avsn. 8.5) og dra lett i håndtaket for startsnoren (Fig. 11.D) for å fjerne overskudd av drivstoff; tørk deretter tennpluggens elektroder og monter den på motoren.
6. Oljen kommer ikke ut	Olje av dårlig kvalitet Ved kald motor, tøm tanken, skyll tanken og kanalene med rengjøringsvæske og skift ut oljen.
	Tilstoppende smørehull Rengjør (kap.8.1)
7. Kjedet beveger seg når motoren går på tomgang	Feil regulering av forgasseren	Kontakt et autorisert servicesenter.
8. Maskinen begynner å vibrere unormalt.	Deler er ødelagte eller har løsnet.	Stopp maskinen og trekk ut tennpluggledningen (fig. 31.A). Kontroller om det finnes skader. Kontroller om det finnes deler som har løsnet, og stram dem godt. Kontrollene, byttene eller reparasjonene må utføres ved et autorisert servicesenter.
9. Maskinen har kjørt på et fremmedlegeme.	Deler er ødelagte eller har løsnet.	Stopp maskinen og trekk ut tennpluggledningen (fig. 31.A). Kontroller om det finnes skader. Kontroller om det finnes deler som har løsnet, og stram dem godt. Kontrollene, byttene eller reparasjonene må utføres ved et autorisert servicesenter.

Hvis problemene fortsetter etter at du har utført disse forslagene til forbedring, må du ta kontakt med forhandleren.

16. TILBEH∅R

I "Tabell for riktig kombinasjon av sverd og kjede" står det en liste over alle mulige kombinasjoner mellom sverd og kjede, med indikasjoner for hvilke som kan brukes ved hver maskin, merket med symbolet "✓". Den samme tabellen gir i tillegg info om egenskaper ved kjedene og sverdene tilpasset for hver enkelt maskin.

For reservedeler, må man kun bruke sverd og kjeder som står oppført i tabellen. Bruk av kombinasjoner som ikke er godkjente kan forårsake alvorlige personskader og ødelegge maskinen.

Gitt at valg, påføring og bruk av sverdet og kjedet tillegges brukeren, med brukerens totale bestemmelsesfrihet, påtar brukeren seg ansvaret som følger av skader som måtte inntreffe på grunn av disse valgene. I tvilstilfeller eller liten kjennskap til hvert enkelt sverd eller kjede, må man ta kontakt med forhandler eller et spesialisert hagesenter.

SPIS TREŚCI

1. INFORMACJE OGÓLNE ...... 1
2. ZASADY BEZPIECZEŃSTWA 2
3. ZAPOZNANIE SIĘ Z MASZYNA....5

7.2.2 Egenskaper av oljan

NO • Innholdet og bildene i denne brukerveiledningen er utført på oppdrag fra STIGA S.p.A. og er beskyttet ved opphavsrett - Enhver gjengivelse eller endring, selv kun delvis, er forbudt.
