KÄYTTÖOHJE SP 386 STIGA

Sumbol tahistab ohtu. Hoiatuste eiramisega vioib kaasneda vigastuste oht iseendale voi teistele isikutele ja/voikahju.

OHT! Bensiin ja kutusesegu on kergesti suttivad!

3.1 Laitteen kuvaus ja käytötarkoitus. 4
3.2 Turvamerkinnat. 5
3.3 Tuotteen tunnistustarra. 5
3.4 Paaosat 6

4.ASENNUS 6

4.1 Asennusosat 6
4.2 Terälevyn ja teräketjun asennus 6

1. HALLINTALAITTEET 7

5.1 Moottorin käynistys-/pysäytyskytkin 7
5.2 Rikastimen vipu (Starter) 7
5.3 Ryyptytslaitteen painike (Primer) 7
5.4 Paineenalennusventtiilin ohjaus (vain malli SP 526) 7
5.5 Kaasuvipu 7
5.6 Kaasuttimen turvavipu 7
5.7 Kahva manuaalistakaynnistystavent.. 7
5.8 Ketjujarru 7

1. LAITTEEN KAYTTÖ 8

6.1 Esitoimenpiteet 8
6.2 Turvallisuustarkastukset 9
6.3 Käynistys 10
6.4 Työskentely 11
6.5 Käytövinkkejä 13
6.6 Pysaytys 13
6.7 Käytön jälkeen 13

1. SÄNNÖLLINEN HUOLTO 13

7.1 Yleistä 13
7.2 Poltoaineseoksen valmistus 14
7.3 Poltoaineen tayttö 14
7.4 Ketjuoljytankin taytto 14
7.5 Laitteen ja moottorin puhdistus 15
7.6 Ketjun puhdistus 15
7.7 Ketjunpysaytystappi 15
7.8 Mutterit ja kiinnitsruuvit 15

1. YLIMÄRARÄINEN HUOLTO 15

8.1 Laitteen ja terälevyn voiteluaukot 15
8.2 Ilmansuodattimen puhdistus 15
8.3 Kytkinkotelo 16
8.4 Ketjupyorä 16
8.5 Sytytystulpan tarkistus 16
8.6 Käynistysnaru 16
8.7 Teraketjun houlto 16
8.8 Teralevyn houlto 17
8.9 Miniminopeudenaatoo 17
8.10 Kaasuttimen saatäminen 17

1. VARASTOINTI 17

2. LIKUTTAMINEN JA KULJETUS. 17

3. HUOLTO JA KORJAUS. 18
4. TAKUUSUOJA 18
   13.HUOLTOTAULUKKO 18
5. KETJUN HUOLTOTAULUKKO 19
6. VIKOJEN PAIKANNUS. 20
7. LISAVARUSTEET 21

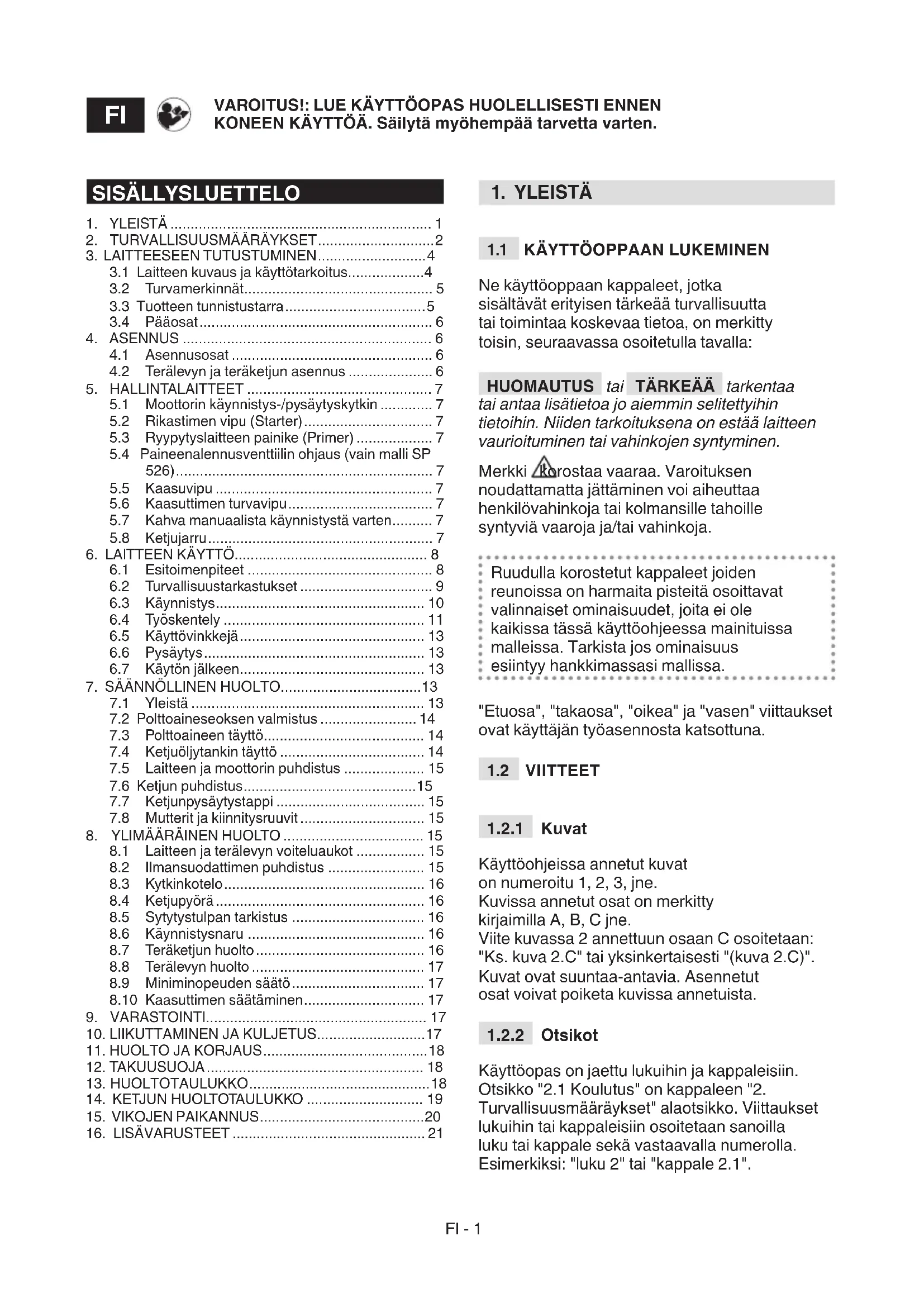

1. YLEISTÄ

1.1 KÄYTTÖOPPAAN LUKEMINEN

Ne käyttooppaan kappaleet, jotka
sisälṭavāt erityisen tärkeää turvallisuutta
tai toimintaa koskevaa tietao, on merkitty
toisin, seuraavassa osoitetulla ravalla:

HUOMAUTUS tai TÄRKEÄ tarkentaatai antaa lisātietao jo aiemmin selitetyihintietoin. Niiden tarkoituksena on estaa laiteenvauroituminen tai vahinkojen syntyminen.

Merkki torostaa vaaraa. Varoituksen noudattamatta jattaminen voi aiheuttaa henkilovahinkoja tai kolmansille tahoille syntyviä vaaroja ja/tai vahinkoja.

Ruudulla korostetut kappaleet joden reunoissa on harmaita pisteitä osoittavat valinnaiset ominaisuudet, joita ei ole kaikissa tassä kayttöhjeessa mainituissa malleissa. Tarkista jos ominaisuus esiintyy hankkimassasi mallissa.

"Etuosa", "takaosa", "oikea" ja "vasen" viittaukset ovat käytäjan työasennosta katsottuna.

1.2 VIITTEET

1.2.1 Kuvat

Käytöohjeissa annetut kuvat on numeroitu 1, 2, 3, jne.

Kuvissa annetut osat on merkitty
kirjaimilla A, B, C jne.

Viite kuvassa 2 annettuun osaan C osoitetaan: "Ks. kuva 2.C" tai yksinkertaisesti "(kuva 2.C)". Kuvat ovat suuntaa-antavia. Asennetut osat voivat poiketa kuvissa annetuista.

1.2.2 Otsikot

Käytöopas on jaettlu lukuihin ja kappaleisiin. Otsikko "2.1 Koulutus" on kappaleen "2. Turvallisuusmaäräykset" alaotsikko. Viittaukset lukuihin tai kappaleisiin osoitetaan sanoilla luku tai kappale sekä vastaavalla numerolla. Esimerkiki: "luku 2" tai "kappale 2.1".

2. TURVALLISUUSMAÄRÄYKSET

2.1 KOULUTUS

Tutustu vipuihin ja laiteen oikeaan kayttoon. Opi pysayttamän laite nopeasti. Näden varoitusten lukematta jattaminen saattaa aiheuttaa tulipalon ja/taivakavan loukkaantumisen.

• Älä anna lasten tai kokemattomien henkilöiden käytää laitetta. Paikalliset lait voivat märätä laitteen käytölle minimi-ikärajan.
• Laitetta ei koskaan saa käyttaa jos käyttajä on väsynyt tai huonovointinen tai on nauttinut läakeineita, huumeita, alkoholia tai muita käyttajan reflekseihin ja huomiokykyyn vaikuttavia aineita.
• Muista, etta käyttäja on vastuussa tapaturmista tai vahingoista, jotka hun aiheuttaa muille ihmisille tai heidän omaisuuksilleen. Käyttäjan vastuulla on arvioida maaston mahdolliset vaarat ja ryhtyä tarvittaviin varotoimenpiteisiin omansa ja muiden turvallisuuden takaamiseksi, erityisesti kun työskennelläan kaltevilla, epātasaisilla, liukkailla tai epävakailla pinnoilla.
• Jos laitetta halutaan lainata varmista, etta kayttaj tutustuu tassakasikirjassa oleviin kayttoohjeisiin.
• Laitteen käytö puiden kaatamiseen tai oksitukseen vaatii erityiskoulutuksen.

2.2 ESITOIMENPITEET

Henkilonsuojaimet

• Käytä vartalonmyötäisiä suojavaatteita, joissa on viiltosuoja, tärinänestohanskoja, kypäräa, suojalaseja, polynaamaria, kuulokkeita ja vahvistetuja, liukumattomia jalkineita.
• Älä käytä huiveja, kaulspaitoja, kaulanauhoja, rannerenkaita tai muita vaatteita joissa on liehuvia osia tai nauhoja tai solmioita tai joka tapauksessa roikkuvia tai leveitä esineita, jotka saattavat sotkeentua laitteeseen tai työpaikalla oleviin esineisiin tai materiaaleihin.
• Sido pitkät hiukset kiinni.

Polttomooottori: poltoaine

VAARA! Bensiini ja seos ovat herkästi syttyvä.

• Säilytä bensiiniä ja seosta sitä varten hyväksytyissä tarkoituksenmukaisissa säilytysastioissa, turvallissessa paikassa kaukana lammönlähteistä ja avotulesta.

• Pidä sälytysastiat ja polttoaineen varastointialue vapaana sahanpuruista, oksista, lehdistä tai liiasta rasvasta.

• Pidä sälytysastiat lasten ulottumattomissa.
• Alä tupakoi seoksen valmistuksen aikana, poltoaineen tankkauksen tai lisäämisen aikana ja joka kerta kun polttoainetta käsitellään.
• Lisää polttoainetta suppilon avulla, vain ulkoilmassa.
  Välta poltoainehöryjen hengittämsta.
• Alä lisää polttoainetta äläkä poista säiliö n korkkia silloin kun moottori on käynnissä tai se on vielä kuuma.
• Avaa polittoainetankin korkki hitaasti antaensisäpaineen purkautua vähitellen.
• Alä laita avotulta saïliön aukon lahelle sen sisällön tarkastamiseksi.
• Alä käynnistä moottoria mikäli polttoainetta valuu ulos, ja vie laite kauas alueelta jonne polttoainetta on vuotanut. Varmista, ettei alueella pääse syntymään tulipaloa niin kauan kuin polttoainetta ja polttoainehöyryä on paikalla.
• Puhdista valittomasti laitteen paalte tai maahan valunut polittoaine.
• Laita polittoainesäiliön ja polttoainetta sisälätvänan astian korkit aina takaisin paikoilleen ja kiristä ne kunnolla.
• Älä käynnistä laitetta poltoaineen tāyttopaikalla. Moottorin käynnistyksen on tapahduttava ainakin 3 metrin päässä poltoainen tāyttopaikalta.
  Välta polttoaineeen pääsemistä kosketuksiin vaatteiden kanssa tai jos niin tapahtuu, vaihda vaatteet ennen moottorin käynnistämista.

2.3 KÄYTÖN AIKANA

Työalue

• Älä käynnistä moottoria suljetuissa tiloissa joihin voi keräantyä vaarallisia hiilimonoksidihöryjä. Käynnistystoimenpiteet on suoritettava ulkoilmassa tai hyvin tuuletetussa paikassa. Muista aina, että pakokaasut ovat myrkyllisia.
• Laitteen käynistyksen aikana, alä suuntaa äenvaimenninta aläkä siis pakokaasuja kohti syttyvä materiaialeja.

• Älä käytä laitetta rajähydysalttiissa ympäristössa, sytyvien nesteiden, kaasujen tai polyn lahettyvilla. Sähkökosketukset tai mekaaniset hankaumat voivat aiheuttaakipinöitä, jotka saavat polyn tai hóryrt sytymään.
  Työskentele ainoastaan paivänvalossa tai kyllin riittävässä keinovalossa ja hyvän nakyväisyyden vallitessa.

• Pidä henkilöt, lapset ja eläimet loitlatayöalueelta. Lapsia on valvottavtoisen aikuisen henkilön toimesta.

• Varmista, etta muut henkilöt ovat ainakin 15 metrin päässä laitteen toimintasäteeltä.
  Välta mahdollisuksien mukaan marallä, liukkaalla, liian kaltevalla tai jyrkälla maaperällä työskentelemistä. Kayttäja saattaa helposti menettä tasapainon työskennellessän.
• Huomioi tarkalleen maaperässa esiintyvät epäyhdenmukaisuudet (kuopat, ojat), kaltevat paikat, piilevät vaarat ja mahdollisten esteiden paikallaolo, jotka voivat rajoittaa näkyvyyttä.
• Toimi erittäin varovaisesti kalliojyrkänteiden, kuoppien tai penkereiden laheisyydessa.
• Varo liikennettä kun laitetta käytetaän tien laheisyydessä.
• Tulipalon välttämiseksi, älä jätä laitetta moottorin ollessa kuuma lehtien tai kuivan ruohon tai muun syttyvän materiaalin sekaan.

Toiminnot

Työskentelyn aikana laitteesta on aina pidettävä tukevasti kiinni kaksin käsin (vasen käsit etukahvalla ja oikea käsit takakahvalla riippumatta siitä, onko kayttäja vasen- vai oikeakätinen) ja loitolla kehon kaikista osista.
- Ota vakaa asento ja toimi varovaisesti.
Välta tikkaiden ja epävakaiden lavojen käytämista.
Välta yksin tai eristyksissä työskentelemista, helpottaen nain avunsaantia mahdollisissa onnettouustilanteissa.
- Alä koskaan juokse vaan kävele.
- Varo ettei terälevy törmaa lujaa ulkopuolisinen esineisiin/esteisiin ja varo mahdollisia irtomateriaialeja, jotka ketjun liikkuminen on aiheuttanut. Jos terälevy kohtaa esteen, siitä voi olla seurauksena takaisku (kickback). Takaisku tapahtuu, kun ketjun pää törmaa esineeseen tai kun puu kiristää ja juniuttaa ketjun leikkauksessa. Tämä ketjun paän kosketus saattaa aiheuttaa hypähyksen vastakkaiseen suuntaan työntäen terälevyä ylöspäin ja kohti käytäjää, kuten myös siinä tapauksessa, etta ketju juniutuu terälevyn yläosaan. Molemmissa tapauksissa takaisku saattaa aiheuttaa moottorisahan kontrollin menetyksen, jonka seuraukset saattavat olla vakavat. Estääksesi takaiskun syntymistä, noudata seuraavassa osoitettuja varotoimia:

• Pidä sahaa paikoillaan niin, etta peukalot ja sormet ovat moottorisahan kahvojen ympärillä. Lisäksi asetu sellaiseen asentoon ja laita myös käsivarret niin, etta kestät mahdollisen takaiskun voiman.

• Älä pidä käsivarsia liian kaukana
  äläkä leikkaa hartioiden ylapuolella.

• Käytä ainoastaan valmistajan yksilöimiä ohjaustankoja ja ketjuja.

• Noudata valmistajan antamia ohjeita koskien moottorisahan teroittamista ja huoltoa.

• Välta altistumista ketjun leikkauksen aikana tuottamalle polylle ja sahanpuruille.

• Alä koske moottorin osiin jotka kuumenevat käytön aikana. Palovammojen vaara.
  Jos työskentelyn aikana osia menee rikkai tai tapahtuu onnettomuus, pysäytä heti moottori ja mene pois laitteen laheltä lisāvahinkojen välttämiseksi. Jos tapahtuu loukkaantuminen, ryhdy tarvittaviin ensiaputoimenpiteisiin ja ota yhteyttä sairaanhoitohenkilokuntaan. Poista huolellisesti mahdolliset jatteet, jotka saattavat vahingoittaa henkilöitä tai eläimiä, jos niità e i huomaa.
  Pitkäikainen altistuminen
  tärinöille saattaa aiheuttaa vammoja tai
  hermovaurioita (tunnetaan myös nimellä
  "Raynaudin ilmiö" tai "valkoinen kasi")
  erityisesti verenkierto-ongelmista kärsiville
  henkilöille. Oireet saattavat koska kasiä,
  ranteita ja sormia ja tyypillisiä oireita ovat
  tuntoaistin haviäminen, puutuminen,
  ihottuma, kipu, varin haviäminen tai ihon
  rakenteelliset muutokset. Nämä vaikutukset
  saattavat voimistua kylmällä ilmalla ja/tai
  puristettaessa liikaa kahvoista. Oireiden
  ilmaantuessa on lyhennettävä laitteen
  käyttoaikaa ja otettava yhteyttä laakärin.

Käytön rajoitukset

• Laitetta eivät saa käyttaa henkilöt, jotka eivät pysty pitāmaaän laitteesta tiukasti kiinni kaksin käsin ja/tai säilyttamään tasapainoa työskennellessaan seisaallaan.
• Älä koskaan käytä laitetta jos suojukset ovat vahingoittuneet, ne puuttuvat tai niitä ei ole asemoitu oikein.
• Älä käytä laitetta jos lisävarusteita/työkaluja ei ole asennettu märättyihin kohtiin.
• Älä kytke.POIs, deaktivoi, irrotatai peukaloi paikalla oleviaturvajärestelmiä/mikrokytkimia.
• Alä muuta moottorin säätöjä
  äläkä kaytä sitä ylikierroksilla. Jos moottoria kaytetaän ylikierroksilla, henkilövahinkojen vaara kasvaa.
• Alä altista laitetta liallisille rasituksille, alakä käytä pienta laitetta laajoin toihin. Sopivan laitteen käytö vähentä riskejä ja parantaa työn laatua.

2.4 HUOLTO, VARASTOINTI

Suorita sānnöllinen huolto ja oikea
varastointi laitteen turvallisuuden ja
suorituskyvyn säilyttämiseksi.

Huolto

Tulipalovaaran vahentamiseksi, tarkista saannollisesti ettei oljyn ja/ tai polittoaeneen vuotoja esinny.
- Näissä ohjeissa annetut melu- ja tärinätason arvot vastaavat laitteen käytössä syntyviä maksimiarvoja. Epävakaan leikkuuelsementin käytö, liian nopea liike ja huollon puute vaikuttavat merkittävästi melu- ja tärinapäästöarvoihin. Näin ollen on tarpeen soveltaa ennaltaehkäiseviä toimenpiteitä, joiden tarkoituksena on poistaa korkeasta melusta ja tärinastä syntyvät mahdolliset vahingot; suorita laitteen huolto, käytä kuulosuojaimia, pidä taukoja työskentelyn aikana.

Varastointi

• Älä aseta polttoainetta sisälävää laitetta tiloihin, joissa polttoaineen höyryt voivat syttyä liekista, kipinästä tai erittäin kuumasta lammönlähteestä.
  Tulipalon vaaran vahentamiseksi, ala jata jaannosmaterialiaalejasisaltaviä sailiotiä sisatiloihin.

2.5 YMPÄRISTÖNSUOJELU

Ympäristönsuojelun tulee olla keskeisellä sijalla käytettäessä laitetta.

Välta aiheuttamasta Häiriöta naapureille. Käytä laitetta vain järkevään aikaan (alä käytä sitä aikaisin aamulla tai myöhaän illalla, sillä se voi Häritä henkiloita).
- Työskentelyn aikana ympäristöön pääsee tietty märä öljä, jota tarvitaan ketjun voiteluun; tämän vuoksi käytä ainoastaan tätä tarkoitusta varten olevia biologisesti hajoavia öljylaatuja. Mineraaliöjyn tai moottoriöjyn käytto aiheuttaavakavia vahinkoja ympäristölle.
Noudata tarkasti paikallisia säädöksiä, koskien pakkausten, öljyn, polttoaineen, suodattimien, kuluneiden osien tai minkä tahansa ongelmajätteen havitystä. Naitä jätteitä ei saa heittä ravallisen sekajätteen joukkoon, vaan ne on kerättävälalteen erikseen ja vietävi niitta varten olevaan erilliseen jätteiden keräyspaikkaan, jossa niiden kierrätyksestä huolehditaan.
Noudata tarkasti paikallisia saadoksiä, koskien jatteiden havitysta.

Kun laite otetaan pois käytösta alä hylkää sitä luontoon vaan vie se kaatopaikalle paikallisia säädöksiä noudattaen.

3. LAITTEESEEN TUTUSTUMINEN

3.1 LAITTEEN KUVAUS JA KAYTTÖTARKOITUS

Tämä laite on metsäkone ja tarkemmin sanottuna polttomoottorikäyttoinen moottorisaha.

Laite koostuu oleellisesti kaksitahtimoottorista, johon syotetaan ilmajaahydtetya oljy-bensiiniseosta ja teraslevysta, joka siirtaa liikkeen moottorista teraketjuun, joka toimii todellisena sahana. Liike siirtyu moottorista ketjuun keskipakokitkalla, joka estaa ketjun liikkeen moottorin ollessa miniminopeudella.

Käytäjä kannattelee laitetta kaksin
käsin käytämälä etu- ja takakahvaa ja
käytää pääohjauksia pysytelemälä aina
turvaetäisyydellä leikkuuvälineestä.

3.1.1 Käytötarkoitus

Tämä laite on suunnitelu ja valmistetty:

• terälevyn pituuden mukaisten puiden tai ominaisuksiltaan vastaavien puisten esineiden kaatoa, halkaisua ja oksitusta varten.
• yhden ainoan käytäjän käytettäväksi.

3.1.2 Väärä käytto

Käytö mihin tahansa muuhun tarkoitukseen, joka poikkeaa edellå mainituista, saattaa olla vaarallista ja aiheuttaa vahinkoja henkilöille ja/tai esineille. Sopimattomaksi käytöksi katsotaan (esimerkiki, mutta ei ainoastaan):

-pensasaitojen tasoittaminen
- kaiverrustyöt
- puualustojen, laatikoiden ja pakkausten leikkaaminen
- huonekalujen tai muiden nastoja, ruuveja tai muita metallisia osia sisältävien esineiden sahaaminen
- teurastustyöt
- laitteen käytö muiden kuin puumaterialiaalien leikkaamiseen (muovimaterialialit, rakennusmaterialialit)
- laitteen käytto dostovipuna, esineiden siirton tai pilkkomiseen
- laitteen käytö kun se on lukittu
kiinteisiin kannattimiin

• leikkuuvälineiden käytö muihin
  kuin taulukossa "Tekniset tiedot"
  lueteltuihin käytöihin. Vakavien
  loukkaantumisien ja vammojen vaara.
• laitteen käytö samanaikaisesti yhdessä
  useamman henkilön kanssa.

TÄRKEÄ Laitteen virheellinen käytto saa takuun raukeamaan ja vapauttaa valmistajan kaikesta vastuusta siirtämällä käytäjälle kaikki omista tai kolmansille osapuolille koituvista vahingoista tai loukkaantumisista siirtyvän vastuun.

3.1.3 Käytäjätyyppi

Tämä laite on tarkoitettu kuluttajien käyttoön eli muille kuin ammattikäyttagille. Tämä laite on tarkoitettu harrastuskäyttoön.

3.2 TURVAMERKINNÄT

Laitteeseen on kiinnitety erilaisia
merkkejä (kuva 2). Niiden tehtävänä
on muistuttaa käytäjää tarvittavista
toimenpiteistä, jotta laitetta voitaisiin käytää
varovaisesti ja riittävän turvallisesti.

Merkkien merkitys:

VAROITUS! VAARA! Tämä
laite saattaa olla vaarallinen
käytäjälleen ja muille
käytettäessä virheellisesti

VAROITUS! Lue käytöopas ennen tämän laitteen käytöä.

Jatkuvan paivittäisen
normaalikäytön aikana laitteen
käytäja voi altistua melutasolle, joka on 85 dB (A) tai kovempi.
Käytä kuulosuojaimia,
suojalaseja ja turvakypärää.

Käytä suojakäsineita ja turvakenkia!

TAKAISKUN VAARA (KICKBACK)! Takaiskun aiheuttaa moottorisahan äkillisen, kontrolloimattoman liikkeen kohti käytäjä. Työskentele aina turvallisesti. Käytä turvahammastetuja ketjuja, jotka rajoittavat takaiskua.

Älä koskaan pidä kiinni laitteesta yhddella kädellä! Pidä laitteesta lijasti kiinni molemmilla käsillä, saaden nän siitä paremman kontrollin ja vahentäen takaiskun riskä.

TÄRKEÄH Huonokuntoiset tai lukukelvottomat tarrat on vaihettava. Pyydä tilalle uudet tarrat valtuutetulta laitekohtaiselta huoltokesukksetla.

3.3 TUOTTEEN TUNNISTUSTARRA

Tunnistustarrassa annetaanseuraavat tiedot (Kuva 1):

1. Aänitehon taso
2. Vaatimustenmukaisuusmerkki
3. Valmistusvuosi
4. Laitetyppi
5. Sarjanumero
6. Valmistajan nimi ja osoite
7. Tuotekoodi
8. Päastöarvo

Kirjoita laiteen tunnistustiedot tarrassa oleviin tarkoituksenmukaisiin paikkoihin, joka on kiinnitetty takakanteen.

TÄRKEÄKäytä tarrassa lukevia tunnistavia tietoja joka kerta kun valtuutettuun huoltokorjaamoon otetaan yhteyttä.

TÄRKEÄ Esimerkki vaatimuksenmukaisuusvakuutuksesta löytyy käytöoppaan viimeisiltä sivuilta.

3.4 PAAOSAT

Laite koostuu seuraavista pääosista (kuva 1):

A. Moottori: antaa liikkeen leikkuuvälineelle
B. Etukahva: moottorisahan etuosassa sijaitseva tukikahva. Siihen tartutaan vasemmalla kädellä.
C. Takakahva: moottorisahan takaosassa sijaitseva tukikahva. Sihen tartutaan oikealla kädellä. Siinä sijaitsevat kaasuttimen pääohjaukset.
D. Käden etusujoa: suojalaite, joka on asetetu etukahvan ja teräketjun vällin käden suojaamiseksi haavoittumiselta, jos luistaa pois kahvalta. Tätä suojaa käytetään ketjun jarrun aktivointilaitteena (kappale 5.7).
E. Käden takasauja: suojalaite, joka on asetetu takakahvan alaoikealle käden suojaamiseksi moottorisahalta jos terälevy rikkoutuu tai tulee ulos.
F. Terälevy: tukee ja ohjaa teräketjua.
G. Teräketju: leikkaava elementti, joka on valmistetu pienista terista eli "hampaista" koostuvista vetolenkeista ja sivulitoksista, jotka on kiinnitetty hteen niiteillä.
H. Ketjun pysäytystappi: turvalaite, joka estää ketjun kontrolloimattomat liikkeet ketjun rikkoutuessa tai likystyessä.
I. Säppi: terälevyn asennuspikan eteen asennettu laite, joka toimii tukipisteenä kun se on kosketuksissa puun tai rungon kanssa.
J. Säpin suojus: säpin suojus, jota on käytettävä kun laitetta liikutetaan, kuljetetaan tai varastoidaan. Tämä suojus tulee poistaa työston ajaksi.
K. Terälevyn suojus: moottorisahan terälevyn suojus, jota on käytettävä kun laitetta liikutetaan, kuljetetaan tai varastoidaan.

4. ASENNUS

TÄRKEÄNoudatettavat turvallisuusmaäräykset on kuvattu luvusa 2. Noudata tarkalleen kyseisiä ohjeita estaaksesivakavia riskitilanteita tai vaaroja.

Kuljetus- ja varastointiteknisista syistä jotkin laitteen osat toimitetaan purettuina ja ne tulee koota pakkauksesta purkamisen jälkeen, seuraavia ohjeita noudattaen.

Pakkauksesta purkaminen ja laitteen asentaminen on suoritettava tasaisella ja kiinteallä tasolla, jossa on riittävasti tilaa laitteen ja pakkausten liikuttamiseen, käytämällä aina tarkoituksenmukaisia valineita. Älä käytä

laitetta ennen kuin osassa "ASENNUS"
annetut ohjeet on suoritettu loppuun.

4.1 ASENNUSOSAT

Pakkaus sisältaa asennusosat, jotka on lueteltu seuraavassa taulukossa:

Kuvaus

Terälevy jossa suojus

Teräketju

Avain (sijoitettu laitteen alaosan alle) (kuva 1.M)

Viila ketjun teroitukseen

Dokumentaatio

4.1.1 Pakkauksen purkaminen

1. Avaa pakkaus huolella ja varo osien havittämista
2. Tutustu laatikossa olevaan dokumentaatioon, namä ohjeet mukaan luettuina.
3. Ota pois laatikosta kaikki irralliset osat.
4. Ota laite pois laatikosta.
5. Havitta laatikko ja pakkausmaterialialt paikallisten märäysten mukaisesti.

4.2 TERÄLEVYN JA TERÄKETJUN ASENNUS

Käytä aina paksuja käsineitä
käsitelläksesi terälevyä ja ketjua. Ole erittän huolellinen asettaessasi terälevyä ja ketjua ettet vahingossa vaaranna laitteen turvallisuutta ja tehokkuutta. Epäselvissa tapauksissa, ota yhteyttä jalleenmyyjaän.

Suorita kaikki toimenpiteet moottori sammutettuna.

Ennen terälevyn asentamista varmista,etta ketjun jarrua ei ole kytketty (kappale 5.7).

1. Ruuvaa auki mutteri (kuva 3.A) ja irrota kytkimen suojus (kuva 3.B), päästäksesi ketjupyöraan ja levyn asennuspaikkaan.
2. Poista muovinen välikappale (kuva 3.C). Välikappaletta tarvitaan ainoastaan pakatun laitteen kuljetukseen eikä sitä tulee käyttaa muihin tarkoituksiin.
3. Asenna levy (kuva 4.A) asettamalla pultit (kuva 4.B) uraan (kuva 4.C) ja työnnä niitä laitteen rungon takaosaan.
4. Asenna ketju (kuva 5.A) ketjupyörän ympärille (kuva 5.B) ja terälevyn ohjainten pituudelle (kuva 5.C), huomioimalla, että liukusuuntaa noudatetaan (kuva 5.D).

Ketjun kulkusuunta

Jos terälevyn pää on varustetu siirron käytöpyörästöllä, huolehdi, etta ketjun hammaspyörästö lomittuu oikein käytöpyörästön aukkoihin (kuva 6).

1. Tarkista, etta ketjun kiristystappi (kuva 7.A) on asetetu oikein teralevyssa olevaan tarkoituksenmukaiseen aukkoon; jos nain ei ole, ruuvaa ketjun kirstimen ruuvia ruuvimeisselillä (kuva 7.B), kunnes tappi asettuu kokonaan paikoilleen.
2. Aseta suojus paikoilleen kiristamattt muttereita kuitenkaan kokonaan.
3. Säädä ketjun kirstintä tarkoituksenmukaisesti (kuva 8.A), kunnes ketjun oikea kireys saadaan
4. Pitämällä terälevyä dostettuna, ruuvaa suojuksen ruuvit pohjaan asti mukana tulevalla avaimella (kuva 9).

4.2.1 Ketjun kireyden tarkistus

Tarkista ketjun kireys.

Kireys on oikea, kun pysaytettäessä ketjuterallevyn puoleenvälän, hammaspyörästo ei mene pois ohjaimelta (kuva 10).

5. HALLINTALAITTEET

5.1 MOOTTORIN KÄYNNISTYS-/ PYSÄYTYSKYTKIN

Sen avulla moottori voidaan kaynnistaa ja pysaytttaa (kuva 11.C).

Moottori voidaan kaynnistaa ja ottaa kayttoon.

Moottori pysahtyy.

Kun pysätysohjausta on painettu,
kytkin palautuu automaattisesti
käynnistysasentoon "I".

5.2 RIKASTIMEN VIPU (STARTER)

Sitä kaytetaaen moottorin kaynnistämiseen kylmänä. Rikastimessa on kaksi asentoa:

Asento A (kuva 11.A) - rikastin on pois päältä (normaali toiminta ja moottorin käynnistys lampimanä).

Asento B (kuva 11.B) - rikastin on päälä (moottorin kylmäkäynnistä varten).

5.3 RYYPYTYSLAITTEEN PAINIKE (PRIMER)

Painamalla primer-painikkeessa olevaa kumipainiketta ruiskutetaan polttoainetta kaasuttimen imuputkistoon edesauttamalla näin moottorin käynnistystä kylmänä (kuva 12.A).

5.4 PAINEENALENNUSVENTTIILIN OHJAUS (VAIN MALLI SP 526)

Venttiiliä painamalla (kuva 13.E) sylinterissä oleva paine vahenee ja laitteen käynnistys on helpompaa.

5.5 KAASUVIPU

Sen avulla ter'an nopeutta voidaan saataa.

Kaasuvivun käytto (kuva 12.B) on mahdollista vain jos kaasuttimen turvavipua painetaan samanaikaisesti (kuva 12.C).

Oikea työnopeus saadaan kaasuvipu (kuva 12.B) rajaliikkeessä.

5.6 KAASUTTIMEN TURVAVIPU

Kaasuttimen turvavipu (kuva 12.C) salli kaasuvivun kayton (kuva 12.B).

5.7 KAHVA MANUAALISTA KÄYNNISTYSTÄ VARTEN

Sallii moottorin manuaalisen käynnistyksen (kuva 11.D).

5.8 KETJUJARRU

On turvajarrujärestelmä, joka pysayttäk ketjun liikkeen jos työskentelyn aikana tapahtuu takaisku. Jos työskentelyn aikana tapahtuu takaisku terälevyn kärjen epätavallisen kosketuksen vuoksi, raju liike ylöspäin aiheuttaa, että kasi törmaa etusujoaan (kuva 1.D).

Ketjujarrun kytkemiseksi pois päältä,
vapauta se manuaalisesti.

Ketjujarru pois päältä. Tämä saadaan kun käden etusuoka (kuva 1.D) on vedetty kokonaan taakse etukahvan suuntaan, kunnes tunnet napsahduksen.

Ketjujarru päällä. Tämä saadaan kun käden etusujoa (kuva 1.D) on työnnetty kokonaan eteen.

Alä kayta laitetta,Jos ketjujarru ei toimi kunnolla ja ota yhteyttä jalleenmyyjaan tarkistuksia varten.

6. LAITTEEN KÄYTTÖ

TÄRKEÄNoudatettavat turvallisuusmaäräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estäksesi vakavia riskitilanteita tai vaaroja.

6.1 ESITOIMENPITEET

Ennen työskentelyn aloittamista, on suoritettava erilaisia tarkistuksia ja toimenpiteita työturvallisuuden ja työskentelytehon takaamiseksi.

TÄRKEÄ Laite toimitetaan poltoaineseos- ja voiteluöljysäiliöt tyhjina.

6.1.1 Polttoaineen lisääminen

Ennen laitteen käytöö, lisää polttoainetta. Seoksen valmistustapaa, polttoaineen tankkaamiseen liittyviä tapoja ja varotoimenpiteitä varten katso kappale 7.3.

6.1.2 Ketjun voiteluöljynTTYTO

Ennen laitteen käytöä, lisää öljä ketjun voitelua varten. Öljyn tankkaamista ja siihen liittyvä varotoimenpiteitä varten ks. kappale 7.4.

6.1.3 Ketjun kireyden tarkistus

Suorita kaikki toimenpiteet moottori smmutettuna.

Käytä paksuja työhanskoja

Tarkista ketjun kireys.
Kireys on oikea, kun pysaytettäessä ketju terälevyn puoleenvälän, hammaspyörästö ei mene.POIS ohjaimelta (kuva 10).

Ketjun kireyden saatamiseksi:

1. Iöysäu suojuksen muttereita mukana tulevalla avaimella
2. säädä ketjun kiristintä tarkoituksenmukaisesti (kuva 8.A), kunnes ketjun oikea kireys saadaan
3. pitamalla teralevya dostettuna, ruuvaa suojuksen ruuvit pohjaan asti mukana tulevalla avaimella (kuva 9).

Älä työskentele lösällä ketjulla ettei synny vaaratilanteita, joissa ketju hyppäisi pois terälevyn ohjaimilta.

TÄRKEÄ Ensimmäisen käytöjakson aikana on öljytaso tarkistettava useammin, ketjun asettumisen vuoksi.

6.1.4 Laitteen valmistaminentyöskentelyä varten

- Jäätymisenestolaite

Jos moottorisahaa käytetään alle + 5 °C lampötilassa, aseta jäätymisenestolaite ennen laitteen käynnistystä, jotta voidaan estaa jän muodosumista kaasuttimen sisälle, joka aiheittaa mootorin tehon heikkenemistä tai Häiriöitä moottorin toiminnassa.

Laite on varustettu erityisellä tuuletusluukulla, joka on sijoitettu sylinterin kannelle, kuuman ilman virtaamisen sallimiseksi moottoriin.

Normaaliosuhteissa (lampötilat yli +5 ° C) laitetta tulee käyttaa normalissatoimintatavassa, eliku-ten on saädetty tuotantohetkellä.

Normaalila toimintatavalta jaatymisenestotoiminatavalle siirtyminen (ja painvastoin):

1. pysäytä laite (kappale 6.6):
2. Irrota ilmansuodattimen kansi ja ilmansuodatin (kappale 8.2);

3.a malleissa SP 386, SP 426: - vedä jaatymiseneston korkki pois paikoiltaan sylinterin kannen oikealta puolelta (kuva 14.A);

• kännä jaatymiseneston korkkia siten, etta symboli «LUMI» suuntaa alaspäin niin, etta tuuletusluukku jää auki (kuva 14.B);

3.b malleissa SP 466, SP 526:

• ruuva auki ruuvit, jotka kiinnittavat kannen sylinteriin (kuva 15.A) (2 ruuvia kannen sisallä ja yksi kannen ulkopuolella) ja irrota sylinterin kansi (kuva 15.B);

• vedä jaatymiseneston kansi pois paikoiltaan (kuva 16.A), joka on asetetu sylinterin kannen keskelle ja taakse (kuva 16.B);

• kännä jaatymisenston korkkia siten, etta symboli «LUMI» suuntaa alaspain (kuva 17.A) niin, että tuuletsluukku jää auki (kuva 17.B); - asenna sylinterin kansi takaisin.

• asenna ilmansuodatin ja vastaava kansi takaisin paikoilleen (kappale 8.2).

HUOMAUTUS Jos laitetta käytetään
jäätymisenesto toimintatavassa yli +5 °C
lämpötiloissa, moottorin käynnistys saattaa
aiheuttaa ongelmia ja moottorin toimintanopeus
saattaa olla virheellinen. Tarkista siksi aina,
että laite on normalaillà toimintatavalla
(jäätymisenestoaineen korkki symbolin
«AURINKO» puolilla ja tuuletsluukku kiinni)
jos ei ole enäa vaaraa jän muodostumisesta.

6.2 TURVALLISUUSTARKASTUKSET

Suorita seuraavat turvallisuustarkastukset ja tarkasta, etta tulokset vastaavat taulukoissa annettuja.

Suorita turvallisuustarkastukset aina ennen käytöä.

Suorita laitteen paivittäinen tarkastus aina ennen sen kaytöä, putoamisen tai sihen kohdistuneiden iskujen jälkeen paikantaaksesi vahingot tai merkittävät viat.

6.2.1 Yleistarkastus

Kohde Tulos
Kahvat ja suojat (kuva 1.B - 1.E)	Puhtaat, kuivat, ilman öljy- tai rasvajämiä, kiinnitetty oikein ja tiukasti laitteeseen.

Laitteessa ja terälevyssä olevat ruuvit	Kiristetty kunnolla (ei lõystyneet)
Terälevy (kuva 1.F) Ase
Ketju (kuva 1.G) Teroiitettu, ei vahingoittunut tai kulunut, asennettu ja kiristetty oikein.
Ilmansuodatin (kuva 38.B)	Puhdas
Sähkökaapelit ja sytytstulpan kaapeli	Eheät jottakipinöiden syntymistä voitaisiin estaa.
Sytytstulpan kupu (kuva 31.A)	Eheä ja asennettu oikein sytytstulpan päälle

6.2.2 Laitteen toimintatesti

Toimenpide Tulos
Käynnistä laite (kappale 6.3)	Ketju (kuva 1.G) ei saa liikkua kun moottori on minimikierroksilla. Älä käytä laitetta, jos ketju liikkuu moottorin miniminopeudella. Tässä tapaukssaa ota yhteyttä jälleenmyyjään.
Käytä samanaikaisesti kaasuvipua (kuva 12.B) ja kaasuttimen turvavipua (kuva 12.C).	Vipujen tulee liikkua vapaasti, niitä ei saa pakottaa. Ketju liikkuu.
Vapauta kaasuvipu (kuva 12.B) ja kaasuttimen turvapipu (kuva 12.C)	Vipujen tulee palata automaattisesti ja nopeasti neutraliin asentoon ja moottorin palata minimikierroksille ja ketjun pysähtyä.
Käytä kaasuvipua (painamatta turvavipua) (kuva 12.B)	Kaasuvivun on pysyttagvä lukittuna.
Käytä moottorin käynnistys-/ pysätyskytkintä (kuva 11.C)	Kytkimen on siirryttävä helposti asennosta toiseen ja kun se vapautetaan, sen on palattava automaattisesti käynnistysasentoon.
KETJUJARRUN TARKISTUS 1. Käynnistä laite (kappale 6.3); 2. Tartu kahvoista tukevasti kiinni kaksin käsin. 3. Käynnistä kaasuvipu pitääksesi ketjua liikkeessä, työnnä käden etusuojusta eteenpäin käyttämällä vasemman käden rystypuolta (kappale 5.7).	3. Ketjun tulee pysähtyä välltömästi. Kun ketju on pysähtynyt, vapauta kaasuvipuvälltömästi ja kytke ketjujarru pois pääälta (kappale 5.7).

Jos mikä tahansa tuloksista poikkeaa seuraavissa taulukoissa osoitetuista arvoista, laitetta ei ole mahdollista käytää! Toimita laite huoltokesukseen laitekohtaisia tarkastuksia ja korjaustoimenpiteita varten.

6.3 KÄYNNISTYS

TÄRKEÄLaitteeseen on kiinnitetty
tarra (kuva 2), jossa annetaan yhteenveto
käynnistyksen päävalheista.
Sen tehtävana on antaa pikaohje eikä
se korvaa alla kuvattuja menetelmiä.

Ennen laitteen käynnistystà:

1. Aseta laite vakaaseen asentoon maahan.
2. Irrota terän suoja (kuva 1.K) ja sapin suojus (kuva 1.J) (jos käytössä)
3. Varmista etta tera ja ketju eivat osu maahan tai muihin esineisiin.
4. Varmista,etta ketjun jarru on kytketty (kappale 5.7).

TÄRKEÄRikkoontumisen välttämiseksi
älä vedä käynnistysnarua koko pituudelta, älä
anna sen hioutua vasten narun ohjainreian
reunoja ja vapauta kahva vähitellen välttäen
sen palautumista takaisin holtittomasti.

TÄRKEÄÄ Ålä koskaan kierrä käynnistysnarua käden ympärille.

Aä koskaan käynnistä moottorisahaa pudottamalla se riippumaan käynnistysnarusta. TämäAPA on erittäin vaarallista, sillä Iaitteen ja ketjun hallinta menetetaän tãysin.

HUOMAUTUS Kytkin on aina käynnistysasennossa (kappale 5.1).

6.3.1 Kylmäkäynnistys

"Kylmäkäynnistyksellä" tarkoitetaan käynnistystä, joka suoritetaan kun moottorin pysähtymisestä on kulunut ainakin 5 minuuttia tai poltoaineen tayton jälkeistä käynnistystä.

1. Laita rikastin pälle käantämällävipu asentoon «B» (kuva 11.B).

2. Paina ryyptytyslaitteen painiketta (kuva 12.A) 6 kertaa kaasuttimen käynnistyksen edesauttamiseksi.

3. Vain malli SP 526
   Paina paineenalennusventtiilä (kuva 13.E).

HUOMAUTUS Valittomästi moottorin
käynnistyksen jälkeen venttili palaa
automaattisesti alkuperäseen asentoon.

1. Pidä laite vakaasti massa, yksi kasi etukahvassa ja yksi jalka takakahvaan ujutettuna, niin ettet meneta tasapainoa käynnistyksen aikana (kuva 17).
   Jos laitteesta ei pidä kiinni lujasti, moottorin työntö saattaa aiheuttaa, etta käytäjä menettäa tasapainon tai että teralevy syöksyy vasten estettä tai käytäjäa.
2. Vedä käynnistyskahvaa hitaasti 10-15 cm, kunnes tunnel vastusta. Vedä sitten vielä 4 kertaa, kunnes kuulet ensimmäiset käynistysäenet. Tassā vaiheessa moottori ei käynisty.

TÄRKEÄÄ Älä vedä käynnistyskahvasta yli 4 kertaa.

1. Laita rikastin pois päältä (kuva 11.A), viemälä vipu asento «A».
2. Vedä käynistyskahvaa uudelleen, kunnes moottori käynistyy saannöllisesti.
3. Kun moottori on käynnistynyt, käytä samanaikaisesti ja lyhyesti (kuva 12.B) kaasuttimen ohjausvipua ja lukitusvipua (kuva 12.C) kytkeäksesi esikiihdyttimen pois päältä. Anna moottorin käydä minimikierroksilla 10-15 sekuntia.
4. Kytke ketjujarru pois pälä (kappale 5.7).

TÄRKEÄVälta jättämästa moottoria käymään korkeilla kierroksilla ketjujarrun ollessa pällä. Tämä saattaa aiheuttaa kytkimen ylikuumenemisen ja vaurioitumisen.

1. Anna moottorin käydä minimikierroksilla ainakin 1 minuutin ajan ennen laitteen käytöä.

TÄRKEÄ Jo s käynnistysnarun
kahvaa käytetään toistuvasti rikastimen ollessa pällä, moottori saattaa kastua ja tämä voi vaikeuttaa käynnistämista. Jos moottori jumittuu (katso kappale 15.5).

6.3.2 Käynnistys lämpimänä

Lämpimänä käynnistämiseksi (heti moottorin pysähtymisen jälkeen):

1. Paina ryyptytsaitteen painiketta (kuva 12.A) 6 kertaa kaasuttimen käynnistyksen edesauttamiseksi.

2. Vain malli SP 526

Paina paineenalnusventtiä (kuva 13.E).

HUOMAUTUS Välittömästi moottorin käynnistyksen jälkeen venttiili palaa automaattisesti alkuperäiseen asentoon.

1. Kytke rikastimen ohjaus paälle (asento «B» - kappale 5.2) ja sen jälkeen se valittömästi pois paälä (asento «A» - kappale 5.2.); nain toimimalla kytketaän paälle esikaasutuslaite.
2. Sen jälkeen seuraa edellisen toimenpiteen kohtia 4 - 7 - 8 - 9 (kappale 6.3.1).

6.4 TYÖSKENTELY

Ennen kuin ensimmäista kertaa aloitetaan puunkaato tai oksitus, kannattaa:

• suorittaa tämntyppisen varusteen käytöön liittyvä koulutus
• lukea huolellisesti turvallisuutta koskevat huomautukset ja tassä käsikirjassa olevat ohjeet
• harjoitella maassa olevilla tai sahapukissa olevilla oksilla niin, etta tottuu laitteeseen ja leikkuuteknikoihin.

Laitteen käytöä varten toimi seuraavassa kuvatulla tavalla:

• Kytkeä aina ketjujarru pois pälta ennen kuin kaasutinta käytetään.
• Pitäa laitteesta aina kiinni kaksin käsin vasen käsi etukahvalla ja oikea kasi takakahvalla riippumatta siitä, onko käytäjä vasen- vai oikeakätinen.

Pysäytä valittömästi moottori, jos ketju juniutuu työskentelyn aikana.

6.4.1 Työskentelyn aikana suoritettava tarkastukset

6.4.1.a Ketjun kireyden tarkistus

Työskentelyn aikana ketju pidentyy progressiivisesti ja siksi ketjun kireys on tarkistettava säännöllisesti (kappale 6.1.3).

6.4.1.b Öljyn virtauksen tarkistus

TÄRKEÄÄ Alä kayta laitetta ilman voiteluöljyä! Öljytankki saattaa tyhjentyä lahes tãysin poltoaineen loppuessa. Täytä oljysäiliö joka kerta tankatessasi laitetta (kappale 7.4).

Varmista,etta teralevy ja ketju ovat hyvassaa sennossa tarkastaessasi oljyn virtausta.

Käynnistä moottori (kappale 6.3), pidä se keskikierroksilla ja tarkista leviäkö ketjuöljy kuten osoitettu kuvassa (kuva 19).

Ketjun öljyvirtausta voidaan
säätää ruuvimeisseliä käytämällä
tarkoituksenmukaisessa pumpun säätöruuvissa
(kuva 20.A), joka sijaitsee laitteen alaosassa.

Tämä on symboli, joka tunnistaa oljypumpun saatimen:

Kännä
ruuvimeisseliä
suuntaan "+"
lisätäksesi
ketjuöljyn virtausta;
kännä suuntaan
"-" vähentäksesi
virtausta.

6.4.2 Työskentelytekniiikka

6.4.2.a Puun oksitus

Varmista, etta alue jolle oksat tiputetaan on vapaa.

1. Asetu vastakaiselle puolle leikattavaan oksaan nahden.
2. Aloita alimmista oksista edeten kohti korkeammalla olevia.
3. Suorita leikkaus ylhaälta alaspain välttäksesi terälevyn juniutumisen (kuva 21).
   6.4.2.b Puunkaato

TÄRKEAA

Kun useampi henkilo on

samaan aikaan karsimassa ja kaatamassa puuta, on henkilöiden suoritettava karsinta ja kaataminen erillisillä alueilla, joiden valinen etäisyys on vähintään kaksi ja puoli kertaa kaadettavan puun korkeus. Älä kaada puita jos olemassa on riski vaarantaa henkilöden turvallisuutta, iskeytyä sahkölinjaan tai aiheuttaa mikä tahansa materiaalinen vahinko. Jos puu joutuu kosketuksiin voimalinjan kanssa, on siitä ilmoitettava valittomästi sahköyhtiölle.

Ennen kaatamisen aloittamista:

• on otettava huomioon puun luonnollinen kallistus, missa osassa oksat ovat suuremmat ja tuulen suunta. Nain voidaan arvioida milla lailla puu kaatuu.
• puhdista puu liasta, kivista, kaarnanpalasista, nastoista, metalliteristä ja -langoista.
• vapauta puuta ympäröivä alue ja varmista jalkojen hyvä tuki.
• valmista pakotiet, joilla ei ole esteita.

Pakotiet on tehtävā noin 45^ vastakkaiseen suuntaan puun kaatosuunnasta (kuva 22) ja niiden on johdatettava käytäjä turvalliselle alueelle, joka vastaa vähintään kaksi ja puoli kertaa kaadettavan puun korkeutta.

• Pysyttele maahan nahden ylapuolella, johon puu pyorii tai kaatuu kaatamisen jalkeen.

Kaatolovi

1. Noudattamalla moottorisahassa olevia suuntamerkkejä (kuva 23.A), suuntaa vasten maassa olevaa kohdetta, johon puu aiotaan kaataa (kuva 23.B).
2. Asetu puun oikealle puolelle, moottorisahan taakse.
3. Tee kaatolovi, joka on noin 1/3 puun halkaisijasta, kohtisuoraan suhteessa kaatumissuuntaan (kuva 24.A).

Kaatosahaus

1. Tee takakaatosahaus ainakin 5 cm ylemmaki vaakasuoraa lovea (kuva 24.B).
2. Tee takakaatosahaus niin, etta jäljelle jätarpeeksipuuta toimimaan saranana (kuva 24.C). Tämā sarana estaa puun kiertymisen ja kaatumiseen virheelliseen suuntaan. Älä tee sahauksia saranan poikki.
3. Vetamatta teralevyu ulos, vahennä vahitellen saranan paksuutta, kunnes puu kaatuu.
4. Jos on olemassa vaara, etta puu ei kaadu haluttuun suuntaan tai etta se voi horjahtaa taaksepain ja taittaa teraketjun, pysaytä leikkuu ennen kuin olet tehnyt takakaatosahauksen loppuun ja käytä puu-, muovi- tai alumiinikiiloja (kuva 24.D)

leikkauksen akaamiseksi. Anna puun kaatua haluttuun suuntaan iskemällä kiiloja nuijalla.

1. Kun puu alkaa kaatua, irrota moottorisaha leikkuukohdasta, sommuta se (kappale 6.6), aseta se maahan ja mene sitten tarkoituksenmukaiselle pakotielle. Kayttajän on syytä varoa ylhaälta tippuvia oksia ja katsottava minne astuu.

6.4.2.c Oksien karsiminen puusta

Karsiminen tarkoittaa oksien irrottamista kaatuneesta puusta.

Huomioi oksien tukikohdat maassa, niiden mahdolliset jannitteet, suunnan johon oksa saattaa paatyä leikattaessa ja puun mahdollinen epavakaisuus sen jälkeen kun oksa on leikattu.

Karsittaessa on jatettavä paikoilleen isoimmat alaoksat, jotka tukevat runkoa maata vasten. Irrota pikkuoksat yhdellä kertaa (kuva 25.A). Jännitteessä olevien oksien irrotus Kannattaa aloittaa alhaalta ylöspäin moottorisahan taipumisen estämiseksi (kuva 25.B).

6.4.2.d Rungon halkaiseminen

Halkaisemin tarkoittaa rungon leikkaamista pituussuunnassa.

On tärkeä, etta jalkojen tuki on paikoillaan ja paino molemmilla jaloilla. Jos mahdollista, kannattaa runkoa nostalgia, oksien, runkojen tai halkojen avulla.

Rungon halkaisemista helpotta
säpin käytö (kuva 1.I):

1. aseta sappi runkoon ja tehden vivun sappiin suorita laitteella kaariliike, joka mahdollistaa teralevyn tunkeutumisen puuhun (kuva 26)
2. toista toimenpide useamman kerran, jos tarpeen, siirtaen sapin tukikohtaa.

Maahan asetetu runko

Kun runko asettuu maahan sen kokopituudella, se leikataan ylhäältakäsin (ylähalkaisu) (kuva 27.A).

• Leikkaa runkoa noin puoleenväliin sen halkaisijaa, kännä runkoa ja lopeta leikkuu vastakkaiselta puolelta.

- Runko nojaa vain yhdestä päästä

Kun runko nojaa vain yhdestä päästä:
- on leikattava 1/3 alla olevan sivun
halkaisijasta (alahalkaisu) (kuva 28.A)
- tämän jälleen on suoritettava
lopullinen sahaus, tehden ylähalkaisun

niin, etta se kohtaa ensimmäisen sahauksen (kuva 28.B).

- Runko nojaa molemmista päistä

Kun runko nojaa molemmista päistä:

-on leikattava 1/3 halkaisijasta ylhäälta aloittaen (ylahalkaisu) (kuva 29.A)
- tämän jälkeen on suoritettava lopullinen sahaus, tehdenalahalkaisun alla olevista 2/3 niin, etta se kohtaa ensimmäisen sahauksen (kuva 29.B).

- Kallistunut runko

Kun halkaistaan kallistunutta runkoa, on oltava aina ylapuolella (kuva 30).

Toimenpiteen aikana, kun sahausta ollaan lopettamassa, kontrollin säilyttämiseksi sahauksen painetta on vähennettävä ilman että irrotetaan laitteen kahvasta. Laitteen joutumista kosketuksiin maan kanssa on välttävä.

6.5 KÄYTTÖVINKKEJÄ

HUOMAUTUS Ensimmäisten 6-8 käytötunnin aikana välta käytämästä moottoria maksimikierroksilla

TÄRKEÄPysäytä laite (kappale 6.6) liikuttaessa työskentelyalueiden valillä.

6.6 PYSÄYTYS

Laitteen pysayttamiseksi:

1. Vapauta kaasuvipu (kuva 12.B) ja annamoottorin kaydämimikierroksilla mutaman sekunnin ajan.
2. Paina kytkin (kuva 11.C) asentoon «O».
3. Odota, etta ketju pysahtyy.

Vietyäsi kihdyttimen minimiin kuluu useampi sekunti ennen kuin ketju pysähtyy.

Moottori saattaa olla kuuma heti sammuttamisen jälkeen. Älä koske. On olemassa vaara saada palovammoja.

6.7 KÄYTÖN JÄLKEEN

• Irrota sytytystulpan kupu (kuva 31.A).
• Asenna terälevyn suojus.
• Anna laitteen jäahtyä.

• Löysää terälevyn kiinnitysmuttereita vähentäaksesi ketjun kireytta.

• Puhdista laite huolellisesti polystä ja jatteistä ja poista ketjusta sahanpuru-tai oljyjaamät (kappale 7.5, kappae 7.6).

• Tarkista, ettei paikalla ole likystyneita tai vahingoittuneita osia. Tarpeen vaatiessa vaihda vahingoittuneet osat ja kirsta mahdollisesti likystyneet ruuvit ja pultit.

TÄRKEÄPysäytä laite (kappale 6.6), irrota sytytystulpan kupu (kuva 31.A) ja asenna terälevyn suoja aina kun laite jätetään ilman valvontaa tai sitä ei käytetä.

7. SÄNNÖLLINEN HUOLTO

7.1 YLEISTA

TÄRKEÄNoudatettavat turvallisuusmaäräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estäksesi vakavia riskitilanteita tai vaaroja.

Ennen laitteessa suoritettavia tarkastuksia, puhdistusa tai huolto-/saatotoimenpiteita:

• Pysäytä laite
• Odota, etta ketju pysahtyy kokonaan
  Kiinnitā terälevyn suoja paitsi työskennellessäsi ko. levyn tai ketjun parissa
• Irrota sytytystulpan kupu (kuva 31.A)
• Odota,etta moottori on jäahtynyt kunnolla
• Iue vastaavat käyttoohjeet
  Käytä sopivaa vaatetusta, työkasineitä ja suojalaseja

Toimenpiteiden suoritustiheydet ja tyypit on annettu "Huoltotaulukossa" (ks. luku 12). Taulukon tarkoituksena on auttaa sailyttamän laite tehokkaana ja turvallisena. Siinä on esitetty tärkeimmät toimenpiteet sekä niiden kaikkien suoritustiheydet. Suorita vastaava toimenpide ensimmäiseksi vastaantulevan märäajan yhteydessä.
- Ei-alkuperäisten varaosien ja lisāvarusteiden kāyttö voi vaikuttaa negatiivisesti laitteen toimintaan ja turvallisuuteen. Valmistaja ei vastaa kyseisten tuotteiden aiheuttamista vahingoista tai vammoista.
- Alkuperäiset varaosat toimitetaan huoltokorjaamoiden ja valtuutettujen jälleenmyyjien toimista.
- Älä koskaan käytä laitetta, jos siinä on kuluneita tai vauroituneita osia. Vaurioituneet osat tāytyu vaihtaa, eikä koskaan korjata.

TÄRKEÄ Kaikki huolto- ja säätötoimenpiteet
joita ei ole kuvattu tassä käyttröhjeessa
on suoritettava jalleenmyyjan tai
ammittitaitoisen huoltokeskuksen toimesta.

Laite on varustetu kaksitahtisella moottorilla ja vaatii bensiinistä ja voiteluöljysta valmistetun seoksen.

TÄRKEÄ Pelkkä bensiin käytäminen vaurioittaa laitetta ja aiheuttaa takuun raukeamisen.

TÄRKEÄKäytä ainoastaan
laadukkaita poltoaineita ja voiteluaineita
suoritustason säilytämiseksi ja mekaanisten
osien kestäyyden takaamiseksi.

7.2.1 Bensiin ominaisuudet

Käytä lyijytöntä bensiiniä (vihrea), jonka oktaaniarvo on vähintään 90.

TÄRKEÄLiyjytön bensiini muodostaa helposti sakkaa säilytysastiaan, jos sitä säilytetaän yli 2 kuukautta. Käytä aina tuoretta bensiinia!

7.2.2 Öljyn ominaisuudet

Käytä ainoastaan erittäin laadukasta synteettistä oljä, joka on tarkoitettu kaksitahtimoottoreille, JASO FC:n minimimäräysten mukaan. Tämän typpisille moottorille tarkoitettuja oljä löytyy jalleenmyyjalta. Nämä oljyt pystyvät tarjoamaan korkealuokkaisen suojan. Näiden oljyen käytto mahdollistaa 2,5 % seoksen tekemisen, joka koostuu 1 osasta oljä 40 osasta bensiiniä.

7.2.3 Seoksen valmistus ja sailytys

Taulukossa annetaan bensiini- ja oljymaarat sekoituksen valmistamiseksi.

Bensiini Synteettinen öljy, kaksitahtinen
litraa litraa
1 0,025
2 0,050
3 0,075
5 0,125

10 0,250

Seoksen valmistamiseksi:

1. Laita sopivaan kanisteriin noin puolet bensiinimärästä.
2. Lissaa kaikki oljy.
3. Lisa loppu bensiinista.
4. Sulje korkki ja ravistele voimakkaasti.

TÄRKEÄ Seos vanhenee. Älä valmista liikaa seosta, jottei päse kehittymän sakkaa.

TÄRKEÄMerkitse selkeästi ja pidä erilläan bensiinä ja seosta sisälvt sälytysastiat, etteivat ne sekoitu käyttohetkella.

TÄRKEÄPuhdista sännöllisesti bensiiniä ja seosta sisälṭavāt säilytysastiat mahdollisten sakkautumien poistamiseksi.

7.3 POLTTOAINEEN TÄYTTÖ

Poltoainee näytö on suoritettava laite pysäytettnä ja sytytystulpan kupu irrotettuna.

Ennen tayttoa:

1. Ravista voimakkaasti polittoainetankkia.
2. Laita laite tasaiselle pinnalle vakaaseen asentoon polittoainenseoksen sällön korkki ylöspäin

HUOMAUTUS Polttoaineneseoksen korkissa (kuva 32.A) on tämä symboli:

Polttoaineseoksen säiliö

1. Puhdista poltoainesaillion korkki ja ymparoiv alue ettei tayton aikana paase likaa saillioen.
2. Avaa polittoainesäiliön tankki varovaisesti niin, etta paine purkautuu vähitellen.
3. Täytä suppilon avulla varoen tāytṭamastā piripintaan.

HUOMAUTUS Laitteen käytön aikana on mahdollista tarkistaa säliössä olevan polittoainee paikallaolo tarkoituksenmukaisen ikkunan kautta (kuva 32.B).

7.4 KETJUÖLJYTANKIN TÄYTTO

HUOMAUTUS Ketjuöljyn korkissa (kuva 32.C) on tämä symboli:

Ketjuoljytankki

TÄRKEÄKäytä ainoastaan erityisesti moottorisahoille tarkoitettua öljä tai moottorisahoille tarkoitettua tarttuvaa öljä. Älä käytä epapuhtauksia sisälävää öljä välttäksesi tankissa olevan suodattimen tutkeutumisen ja öljypumpun vauroitumisen korjauskelvottomaksi.

Hyvātasoisen öljyn käytö on välttamätontä leikkuuosien hyvälle voitelulle. Käytety tai huonolaatuinen öljy heikentäa voitelua ja lyhentäa ketjun ja terälevyn käyttoaikaa.

• Täytä öljysäiliö kokonaan (suppilon avulla)
  aina kun täytetaän polttoainetta. Öljysäillion
  tilavuus on laskettu niin, etta polttoaine
  loppuu ennen öjya. Näin välteään vaara,
  etta laitetta käytettäisiin ilman voiteluöjya.

7.5 LAITTEEN JA MOOTTORIN PUHDISTUS

Jokaisen työsession jälkeen puhdista laite huolellisesti polystä ja muista jätteistä.

• Tulipalon vaaran vähentämiseksi: - puhdista laite ja erityisesti moottori sekä äenvaimentimen alue sahanpuruista, oksista, lehdistä tai liallisesta rasvasta. - puhdista sylinterin rivat tiheästi paineilmalla (kuva 33).
• Moottorin ylikuumenemisen ja vahingoittumisen estämiseksi: - jäähdytysilman ritolöitä (kuva 34) tulee aina pitäa puhtaana ja vapaana sahanpurusta ja roskista.
• Pidä kytkinkotelo puhtaana sahanpuruista ja muista roskista (kuva 35), irrota kytkimen suojus (kappale 4.2) ja asenna se takaisin oikealla tavalla kun toimenpide on suoritettu loppuun. Noin joka 30. sunti tulee rasvata sisälakeri jalleenmyyjan luona.

7.6 KETJUN PUHDISTUS

Jokaisen käytökerran jälkeen, poista ketjusta sahausjätteet tai öljykaasmaat.

Jos ketju sotkeutuu tai pihkaantuu, irrota ketju ja aseta se muutamaksi tunniksi erityistä puhdistusainetta sisältablea an sailiönn. Huuhtele sitten puhtaalla vedellä ja käsittele ruosteenetosuihkeella ennen sen asentamista takaisin laitteeseen.

7.7 KETJUNPYSÄYTYSTAPPI

Tarkista ennen jokaista käytöä
ketjunpysäytystapin kunto (kuva 1.H) ja vaihda
se uuteen, mikäli se on vahingoittunut.

7.8 MUTTERIT JA KIINNITYSRUUVIT

• Tarkista ennen jokaista käytökertaa kaikkien ruuvien ja muttereiden kireys, jotta voit varmistaa, etta laite on aina turvallisessa käytötilassa.
• Tarkista ennen jokaista käyttokertaa, etta kahvat on kiinnitety tiukasti.

8. YLIMÄÄRÄINEN HUOLTO

8.1 LAITTEEN JA TERÄLEVYN VOITELUAUKOT

Ennen jokaista päävittäistä käyttoä, irrota kytkimen suojus (kappale 4.2), pura terälevy ja tarkista, ettei laitteen (kuva 36.A) ja terälevyn voiteluaukot (kuva 36.B) ole tutkeutuneet.

8.2 ILMANSUODATTIMEN PUHDISTUS

TÄRKEÄllmansuodattimen puhdistus on tärkeäa laitteen hyvälle toiminnalle jakestävydelle. Alä työskentele ilman suodatinta tai vialisella suodattimella, jotta moottori ei vahingoitu.

Puhdistus on suoritettava aina 8-10 tyotunnin valein.

Puhdistaaksesi suodattimen:

1. Vapauta kieleke (kuva 37.A) ja irrota kansi (kuva 37.B).
2. Paina ilmansuodattimen metallista lukitustappia, kunnes tunnet naksahduksen (kuva 38.A).
3. Irrota ilmansuodatin (kuva 38.B), ja koputa sitä kevyesti, kunnes saat siitä kaiken lian pois ja puhdista se pehmeälla sudilla.
4. Jos suodatin on täysin tukossa, pese se puhtaalla bensiinillä. Jos käytät paineilmaa, suuntaa suihku sisälta ulospän (kuva 39).
5. Asenna suodatin takaisin paikoilleen (kuva 40.B), vedä metallista lukitustappia (kuva 40.A), kunnes tunnet naksahduksen, joka lukitsee suodattimen paikoilleen.

6. Aseta kansi paikoilleen (kuva 41.A)
   huomioimalla, etta kaikki sihen kuuluvat
   osat asettuvat kunnolla paikoilleen sylinterin
   kannessa oleviin paikkoihin (kuva 41.B).

7. Kiinnitä kieleke asettamalla ensin alaosa ja painamalla sitten ylöosaa, kunnes se naksihtaa paikoilleen (kuva 41.C).

8.3 KYTKINKOTELO

Tarkistuta kytkinkoteloa ympäröivän metallinauhan eheys jälleenmyyjän luona kerran kuukaudessa.

Nauha on vaihrettava kun se on vahingoittunut tai siinä esiintyy muodonmuutoksia.

8.4 KETJUPYÖRÅ

Pyydä jalleenmyyjä tarkistamaansaannollisesti ketjupyörän kunto ja vaihda, kun kuluminen on yli sallittujen rajojen.

Älä asenna uutta ketjua vanhan ketjupyörän kanssa tai päinvestoin.

8.5 SYTYTYSTULPAN TARKISTUS

Sytytystulppaan (kuva 31.A) päästään irrottamalla ilmansuodattimen kansi (kuva 37.B).

Irrota ja puhdista sytytystulppa sännöllisin
väliajoin poistamalla mahdolliset
kerrostumat metalliharjalla (kuva 42.A).

Tarkista ja palauta elektrodien oikea etäisyys toisistaan (kuva 42.B).

Asenna sytytystulppa takaisin ruuvaamalla sen pohjaan saakka mukana tulevalla avaimella.

Sytytystulppa on korvattava samanlaisella, joselektrodit palavat tai eristys on vauroitunut ja joka tapauksessa 100 käytöttunnin valein.

8.6 KÄYNNISTYSNARU

Käynnistysnaru on vaihettava jalleenmyyjän toimesta, kun siinä nakyy ensimmäiset kulumisen merkit.

8.7 TERAKETJUN HUOLTO

Turvallisuuden ja tehokkuuden vuoksi on tärkeä, etta leikkuuvalineet ovat tervävat.

Ketjun teroitusta tarvitaan kun:

• Sahajauho muistuttaa polyä.
• Tarvitaan suurempaa voimaa leikattaessa.
• Leikkaus ei ole suora.
  -Tärinà lisaantyy.
• Poltoaineen kulutus kasvaa.

Jos ketju ei ole tarpeeksi terävā, takaiskun (kickback) riski kasvaa.

TÄRKEÄ On suositeltavaa antaa
teroitus tehtäväksi erityiskeskuksessa, sillä
teroitus tehdään laitteilla, jotka takaavat
minimipoiston materiaalia ja tasaisen
teroituksen kaikille leikkuusille.

8.7.1 Ketjun teroitus

"Tee se itse" - teroitus ketjulle tehdään sitä varten olevilla pyöreillä viiloilla, joiden halkaisija on erilainen ketjutyypista riippuen (katso "Ketjun huoltotaulukko", luku 14) ja vaatii kädentaitoja ja kokemusta etteivät leikkuuosat vahingoitu.

Ketjun teroittamiseksi:

1. Pysäytä laite (kappale 6.6).
2. Kytke ketjujarru pois pälä (kappale 5.7).
3. Lukitse terälevy ketjulla, joka on asennettu sopivaan ruuvipuristimeen (kuva 43.A), varmistamalla, että ketju voi liukua vapaasti.
4. Kiristä ketju, jos se on lóysa (kuva 6.1.3).
5. Laita viila hammadilaan sailyttamallavakaa kallistuskulma leikkuuprofilinmukaan (kuva 43.B). Hiontalevyn kayttoauttaa viilan ohjausta (kuva 43.C).
6. Kosketa vain parti kertaa viilalla
   ainoastaan eteenpän ja toista toimenpide
   kaikille leikkuuosille, joissa sama
   suuntaus (oikealle tai vasemmalle).
7. Kännä pihdeissä olevan terälevyn suuntaa ja toista toimenpide jäljellä olevin leikkuuosiin.
8. Tarkista, etta rajoitushammas (kuva 43.D) noudattaa "Ketjun huoltotaulukossa" (luku 14) annettuja ohjeita ja hio ylimääräinen osa tasaisella viilalla, pyöristämällä profili.
9. Teroituksen jälkeen poista kaikki viilausjäljet ja hieno poly ja voitele ketju upottamalla se öljyyn.

8.7.2 Teräketjun vaihto

Ketju on vaihdettava kun:

• leikkuuosan pituus on 5 mm tai vahemman (kuva 43.E)
• niittien hammastusväli on liian suuri.
• leikkuunopeus on hidas ja toistuvat teroitukset eivät paranna leikkuunopeutta. Ketju on kulunut.

TÄRKEÄÄ Ketjun vaihdon jälkeen sen kireytta on tarkistettava useammin, ketjun asettumisen vuoksi.

8.8 TERÄLEVYN HUOLTO

HUOMAUTUS Kaikki terälevyä koskevat toimenpiteet ovat toitä, joiden oikein suorittaminen vaatii erityistaitoja erityistyokalujen lisäksi; turvallisuussyista ota yhteyttä jalleenmyyyjään.

Terälevyn epatasaisen kulumisen välttämiseksi, suosittelemme sen kaantämista toisinpain saannöllisesti.

Terälevyn tehokkuudensäilyttämiseksi susittelemme:

1. rasvaamaan siirron ketjupyörästön laakerit (jos paikalla) sitä varten olevalla ruiskulla (ei toimitettu laitteen mukana)
2. puhdistamaan terälevyn urat sitä varten olevalla kaapimella (ei toimitettu laitteen mukana) (kuva 44.A)
3. puhdistamaan voitelluaukot (kuva 44.B)
4. tasaisella viillalla (ei kuulu varustuksiin) poistamaan sivujen sarmät ja tasoittamaan ohjainten valeissä olevat mahdolliset korkeuserot.

8.8.1 Terälevyn vaihto

Terälevy on vaihdettava kun:
- urien syvyys on alle hammaspyörästön
korkeuden (eivät saa ikinä osua pohjaan)
- ohjaimen sisäseinä on kulunut niin paljon,
että ketju kallistuu sivusuunnassa.

8.9 MINIMINOPEUDEN SÄÄTÖ

Jos leikkuuvaline liikkuu moottorin miniminopeudella, ota yhteyttä jalleenmyyjän moottorin saatöa varten (kappale 8.11)

8.10 KAASUTTIMEN SÄTÄMINEN

Kaasutin on sāädetty tehtaalla niin, etta käytäjaa saa maksimisuorituksen jokaisessa tilanteessa mahdollisimman pienillā myrkyllisillä päastöillä, voimassa olevia sāädöksiä noudattaen.

Jos laiteen suorituskyki ei ole tyydyttäva, ota yhteyttä jälleenmyyjän kaasutuksen ja moottorin tarkistusta varten.

T = miniminopeudensaatt
L=poltoaineseoksen saatomatalilla nopeuksilla
H=poltoaineseoksen saatokorkeilla nopeuksilla

9. VARASTOINTI

TÄRKEÄNoudatettavat turvallisuusmaäräykset varastoinnin aikana on kuvattu kappaleessa 2.4. Noudata tarkalleen kyseisiä ohjeita estaaksiyakavia riskitilanteita tai vaaroja.

Kun laitetta on varastoitava yli 2-3 kuukautta, suorita muutamia toimenpiteita estaaksesi ongelmien syntymista kun laite otetaan uudelleen kayttoon tai pysvià vahinkoja moottorille.

Ennen laitteen paikoilleen asettamista:

1. Avaa kaksi kytkimen suojuksen mutteria, pura suojus ja irrota ketju sekä terälevy.
2. Tyhjennä öljysäillö, laita noin 100-120 cc erityispesuainetta ja aseta korkki paikoilleen.
3. Aseta suojus paikoilleen ilman muttereiden kiristämista.
4. Käynnistä laite ja pidä moottori kihydytettynä kunnes pesuaine loppuu kokonaan.
5. Laita moottori miniminopeudelle ja jäta se käyntiin niin, etta saillössä ja kaasuttimessa oleva poltoaine kuluu kokonaan.
6. Anna moottorin jäahtyä.
7. Ota sytytystulppa pais.
8. Kaada sytytystulpan aukkoon teelusikallinen oljya (uusi), joka on tarkoitetu kaksitahtisille moottoreille.
9. Vedä useita kertoa käynistyskahvasta saadaksesi öljyn leviämään syllinterissä.
10. Asenna sytytystulppa niin, etta manta on ylakuolokohdassa (nakyyy sytytystulpan aukosta kun manta maksimilikkeessaan).
11. Puhdista laite huolella.
12. Tarkista, ettei laitteessa esiinny vahinkoja. Ota tarvittaessa yhteyttä valtuutettuun huoltokesukkseen.
13. Varastoi laite: -kuivaan ympäristöön -sääolosuhteilta suojaan -terän suojus oikein asennettuna -paikkaan, johon lapset eivat päase. -varmista, että avaimet tai huollossa käytetyt tyokalut on pointetty.

Kun laite otetaan kayttoen:

1. Irrota sytytystulppa.
2. Käytä muutaman kerran käynnistyskahvaa poistaaksesi lialliset öljyt.
3. Tarkista sytytystulppa (kappale 8.5).
4. Valmistele laite (kappale 4.2, luku 6).

10. LIIKUTTAMINEN JA KULJETUS

Kun Iaitetta liikutetaan tai sitä kuljetetaan:

• Pysäytä laite (kappale 6.6).
• Odota, etta ketju pysahtyy.
• Irrota sytytystulpan kupu (kuva 31.A).
• Aseta terälevyn suojus.
• Ota kiinnyksinomaan laitteen kahvoista ja kohdista teralevy kulkusuuntaan nahden vastakkaiseen suuntaan.

Kun Iaitetta kuljetetaan ajoneuvolla:

• asemoi se siten, ettei siitta aiheudu vaaraa
• lukitse se kunnolla kuljetusajoneuvoon köysiä tai ketjuja käyttramällä, jotta se kaatumista ja nain ollen mahdollista vahingoittumista ja poltoaineen valumista voitaisiin体系建设。

11. HUOLTO JA KORJAUS

Käytöopas sisältaa kaikki laitteen
käytöön ja käytäjän suorittamaan oikeaan
perushuoltoon tarvittavat ohjeet. Kaikki säätö- ja
huoltotoimenpiteet, joita ei ole kuvattu tassä
ohjekirjassa tulee suorittaa jälleenmyyjan
tai jonkin muun huoltokeskuksen toimesta,
joka suntee laitteen ja jolla on erityistyökalut
niin, etta työ suoritetaan oikein ja säilytetään
laitteen alkuperäinen turvallisuustaso.
Epäsopivissa paikoissa tai epapätevien
henkilöden suorittamat toimenpiteet saavat
takuun ja valmistajan vastuun raukeamaan.

• Vain valtuutetut huoltokorjaamot suorittavat korjaus- ja huoltotöitä takuun puiteissa.

• Valtuutetut huoltokorjaamot käytävät vain alkuperäisiä varaosia. Alkuperäiset varaosat ja varusteet on kehitetty tarkoituksenmukaisesti laitteille.

• Muita kuin alkuperäisiä varaosia ja varusteita ei hyväksytä. Muiden kuin alkuperäisten varaosien ja lisävarusteiden käytö saa takuun raukeamaan.

• On hyvä jättälaite kerran vuodessa valtuutettuun huoltokesukkseen turvalaitteiden huoltoa, apua ja tarkastusta varten.

12. TAKUUSUOJA

Takuu kattaa kaikki materiaali- ja
valmistusviat. Käytäjan on
noudatettava huolellisesti kaikkia liitteenä
annetussa dokumentaatiossa olevia ohjeita.
Takuu ei koske vahinkoja, jotka
syntyvät seuraavista seikoista:

• Liitteena annettuun dokumentaion ei ole tutustuttu.
• Huolimattomuus.
• Käytö ja asennus on suoritettu värin tai niitta ei ole salitttu.
• Alkuperäisia varaosia ei ole käytetty.
• Jos on käytetty varaosia, joita valmistaja ei ole toimittanut tai hyväksynyt.

Lisäksi täm takuu ei kata:

• Kulutusmaterialiaalin normaliaia kulumista, kuten leikkuuvalineet, turvamutterit.
• Normaalia kulumista.

Hankkijaa suojaa omassa maassa voimassa olevat lait. Omassa maassa voimassa olevia oikeuksia ei millaan tavoin rajoiteta talla takuulla.

13. HUOLTOTAULUKKO

Toimenpide Tiheys Kappale
	Ensimmäinen kerta	Seuraavat kerrat
LAITE
Kaikkien kiinnitysten tarkastus	- Ennen jokaista käytöä 7.8
Turvallisuustarkastukset / Ohjainten tarkastus	- Ennen jokaista käytöä 6.2
Ketjun pysäytystapin tarkastus	- Ennen jokaista käytöä 7.7
Laitteen ja terälevyn voiteluaukkojen tarkastus	- Ennen jokaista päävittäistä käytöä		8.1
Yleinen puhdistus ja tarkastus	- Jokaisen käytön jälleen 7.5
Ketjun puhdistus	- Jokaisen käytön jälleen 7.6
Laakerin rasvaus kytkinkotelon sisällä	- 30 tuntia 7.5*
Kytkinkotelon tarkastus	- Kerran kuukaudessa 8.3*
Ketjupyörän tarkastus	- Kerran kuukaudessa 8.4 *
Ketjun huolto	- - 8.7, 14
Terälevyn huolto	- - 8.8
MOOTTORI
Poltoaineen tason tarkastus/lisäys	- Ennen jokaista käytöä 7.3.
Ketjuöljyn lisäys	- Jokaisen polttoaineen tankkauksen yhteydessä		7.4.
Yleinen puhdistus ja tarkastus	- Jokaisen käytön jälkeen 7.5
Illmansuodattimen puhdistus		8-10 tuntia / jokaisen kauden lopussa	8.2
Sytytystulpan puhdistus	- 10 tuntia / jokaisen kauden lopussa		8.5
Sytytystulpan vaihto	- 100 tuntia / jokaisen kauden lopussa		8.5

• Toimenpide, jonka saa suorittaa joko jalleenmyyjä tai huoltokeskus

14. KETJUN HUOLTOTAULUKKO

Ketjunkulku		Rajoitinhampaan taso (a)		Viilan halkaisija (d)
		a		d
tuumat	mm	tuumat	mm	tuumat	mm
3/8 Mini	9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

Taulukoissa annetaan erityppisten ketjuen teroitustiedot. Se ei kuitenkaan merkitse sitä, etta hyväskytystä ja "Terälevyn ja ketjun oikea yhdistelmä taulukossa" osoitetuista poikkeavia ketjuja voitaisin käytää".

15. VIKOJEN PAIKANNUS

VIKA MAHDOL	LINEN SYY KORJAUSTOIMENPIDE
1. Moottori ei käynnysty tai ei ppsy käynissä	Käynnystysmenetelly on värärä Noudata ohjeita (kappale 6.3)
	Sytytystulppa likainen tai elektrodien välinen etäisyyss värärä	Tarkista sytytystulppa (kappale 8.5).
	Ilmansuodatin sukossa Puhdista ja/tai vaihda suodatin (kappale 8.2).
	Jäätymisenestolaitetta eile asennetttu oikein	Tarkista asennusasento (kappale 6.1.4)
	Kaasutus ei toimi oikein Ota yhteyttä valtuutettuun huoltokesukkseen.
2. Moottori käynnystyy, mutta teho puuttuu.	Ilmansuodatin sukossa Puhdista ja/tai vaihda suodatin (kappale 8.2).
	Kaasutus ei toimi oikein Ota yhteyttä valtuutettuun huoltokesukkseen.
3. Moottori toimipääsännöllisetsti taita moottorissa eile tehoa kuormituksen alaisena.	Sytytystulppa likainen tai elektrodien välinen etäisyyss värärä	Tarkista sytytystulppa (kappale 8.5).
	Ongelmia terälevyssä ja ketjussa Tarkista, että ketju kulkee vapaasti eikä terälevyn ohjaimissa esinny muodonmuutoksia.
	Kaasutus ei toimi oikein Ota yhteyttä valtuutettuun huoltokesukkseen.
4. Moottori tuottaa liikaa savua.	Seoksen kokoonpano värärä Valmista seos ohjeiden mukaan (kappale 7.2)
	Kaasutus ei toimi oikein Ota yhteyttä valtuutettuun huoltokesukkseen.
5. Moottori on jumittunut	Käynnystysnuppia on painettu useaan kertaan rikastin kytketlynä,	Irrota sytytystulppa (kappale 8.5) ja vedä käynnystysnarun kahvasta kevyesti (kuva 11.D) poistaaksesi liialisen poltoaineen; kuivaa sitten sytytstulpan elektrodit ja asenna se takaisin moottoriin.
6. Öljy ei tule ulos	Huonolaatuista öljä Moottori jäähtyneenä tyhjennä säliö, puhdista säiliö ja kanavat nestemäisellä pesuaineella ja vaihda öljy.
	Voiteluaukot sukossa Puhdista (luku 8.1)
7. Terä liikkuu moottorin ollessa minimikierroksilla	Väärä kaasutuksen säätö	Ota yhteyttä valtuutettuun huoltokesukkseen.
8. Jos laite alkaa täristä odosti	Vahingoittunut tai lõystyneitä osia Pysäytä laite ja irrota sytytystulpan johto (kuva 31.A). Tarkista mahdoliset vauriot Tarkista onko laitteessa lõystyneitä osia ja kirstä ne Tarkistuta laite, suorita osien vaihdot tai korjaustoimenpiteet valtuutetussa huoltokesukkessa.

VIKA MAHDOL	LINEN SYY KORJAUSTOIMENPIDE
9. Laite on osunut vieraaseen esineeseen	Vahingoittunut tai lõystyneitä osia Pysäytä laite ja irrota sytytystulpan johto (kuva 30.A). Tarkista mahdolliset vauriot Tarkista onko laitteessa lõystyneitä osia ja kiristä ne Tarkistuta laite, suorita osien vaihdot tai korjaustoimenpiteet valtuutetussa huoltokeskuksessa.

Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämaitut toimenpiteet, ota yhteyttä jalleenmyyjään.

16. LISÄVARUSTEET

"Terälevyn ja ketjun oikea yhdistelmä taulukko" sisältaa luettelon kaikista mahdollisista terälevyn ja ketjun yhdistelmistä osoituksella missa laitteissa osaa voidaan käyttaa. Merkkinä käytetän "✓". Samassa taulukossa annetaan lisäksi ketjua ja hyväksyttyja terälevyja koskevat ominaisuudet jokaiselle laitteelle.
Lisāvarusteita varten käytä vain taulukossa annettuja terälevyjä ja ketjuja. Hyväksymättöman yhdistelmän käytäminen voi aiheuttaa vakavia loukkaantumisia ja vahingoittaa laitetta.
Koska terälevyn ja ketjun valinta, sovellus ja käytto ovat tãysin käyttajän itse tekemiä valintoja, käyttajä ottaa myös vastuun mahdollisista seuraufsista. Jos terälevyn tai ketjun käyttoön liitty epäilyksiä tai käyttajä ei tunne lisävarustetta, suosittelemme ottamaan yhteytta jälleenmyyjään tai puutarha-alan erikoisliikkeeseen.

SOMMAIRE

1. GÉNÉRALITÉS 1
2. NORMES DE SECURITE 2
3. CONNAITRE LA MACHINE 5

3a da ja ncknyte MaunHaTa:

Fl - Taman kayttooppaan sisalto ja kuvat on valmisttu STIGA S.p.A. -yhtion toimesta ja niitta suoaa tekijanoikeuslaki. - Asiakiran kaiken-lainen kopoiminen tai muuttaminen, osittainkin, on kielletty ilman erityistupaau.
