40B330X - Baterie HUSQVARNA - Bezplatný návod k obsluze

Typ produktu	Lithium-iontová dobíjecí baterie
Značka	Husqvarna
Model	40B330X
Jmenovité napětí	36 V
Hmotnost	Přibližně 1,4 kg
Provozní teplota	-10 °C až 40 °C
Teplota nabíjení	5 °C až 40 °C
LED indikátory	Stav nabití (4 LED), chyba, teplota
Bezdrátová konektivita	Integrované Bluetooth® (podle modelu)
Mobilní aplikace	Husqvarna Connect, Husqvarna Fleet Services
Aktualizace firmwaru	Automatická přes Bluetooth®
Schválené nabíječky	QC330, QC500, 40-C500X, 40-C750X, 40-C1000X4
Ochrana	Odolná proti stříkající vodě, elektronická ochrana
Dlouhodobé skladování	5-25 °C, nabito na 30 % až 50 %
Opravitelnost	Opravy pouze autorizovaným prodejcem
Normy	CE, UKCA
Údržba	Čistěte kontakty suchým hadříkem
Symboly na produktu	Nevyhazujte do domovního odpadu, recyklace DEEE

Často kladené otázky - 40B330X HUSQVARNA

Jak nabít baterii poprvé?

Vložte baterii do schválené nabíječky Husqvarna. Nová baterie je nabita na 30 %. Když svítí všechny indikátory nabití na baterii, je plně nabitá. Poté ji odpojte od nabíječky.

Co dělat, když bliká indikátor chyby baterie?

Pokud indikátor chyby bliká, může to znamenat, že baterie je vybitá nebo že velké pracovní zatížení v kombinaci s nízkou teplotou způsobuje chybu. Nabijte baterii nebo ji zahřejte umístěním dovnitř nebo použitím produktu při nízké rychlosti.

Mohu používat baterii v chladném počasí?

Ano, baterii lze používat mezi -10 °C a 40 °C. Nicméně velké pracovní zatížení při velmi nízké teplotě může vyvolat dočasnou chybu. V případě potřeby baterii zahřejte.

Jak baterii dlouhodobě skladovat?

Skladujte baterii na suchém, čistém místě chráněném před mrazem při teplotě 5 °C až 25 °C. Před delším skladováním ji nabijte na 30 % až 50 % a očistěte.

Jak aktualizovat firmware baterie?

Baterie s integrovaným Bluetooth® automaticky stahují a instalují nový firmware. Stahování začne, když je baterie připojena k Husqvarna Connect nebo Husqvarna Fleet Services™. Instalace trvá 10–15 sekund, když baterie není používána ani nabíjena.

Co znamená trvale svítící indikátor teploty?

Pokud indikátor teploty svítí, baterie je příliš studená nebo horká pro použití. Počkejte, až dosáhne okolní teploty mezi -10 °C a 40 °C. Pokud indikátor svítí v nabíječce, baterii nelze nabíjet, dokud nebude mít správnou teplotu.

Mohu použít nabíječku jiné značky než Husqvarna?

Ne, používejte pouze schválené nabíječky baterií Husqvarna (např. QC330, QC500, 40-C500X atd.). Baterie jsou softwarově kódované a neschválená nabíječka může baterii poškodit nebo způsobit požár.

Jak čistit baterii?

Udržujte baterii čistou a suchou. Pokud jsou kontakty znečištěné, očistěte je čistým suchým hadříkem. Nepoužívejte vodu ani rozpouštědla.

Je baterie vodotěsná?

Baterie je chráněna proti stříkající vodě (symbol těsnosti). Nikdy ji však neponořujte do vody.

Kam mohu odevzdat baterii na konci životnosti k recyklaci?

Nevyhazujte baterii do domovního odpadu. Recyklujte ji prostřednictvím místního systému sběru elektrických a elektronických zařízení. Kontaktujte svou obec, prodejce nebo navštivte www.quefairemesdechets.fr pro sběrná místa.

NÁVOD K OBSLUZE 40B330X HUSQVARNA

SK Návod na obsluhu 223-231

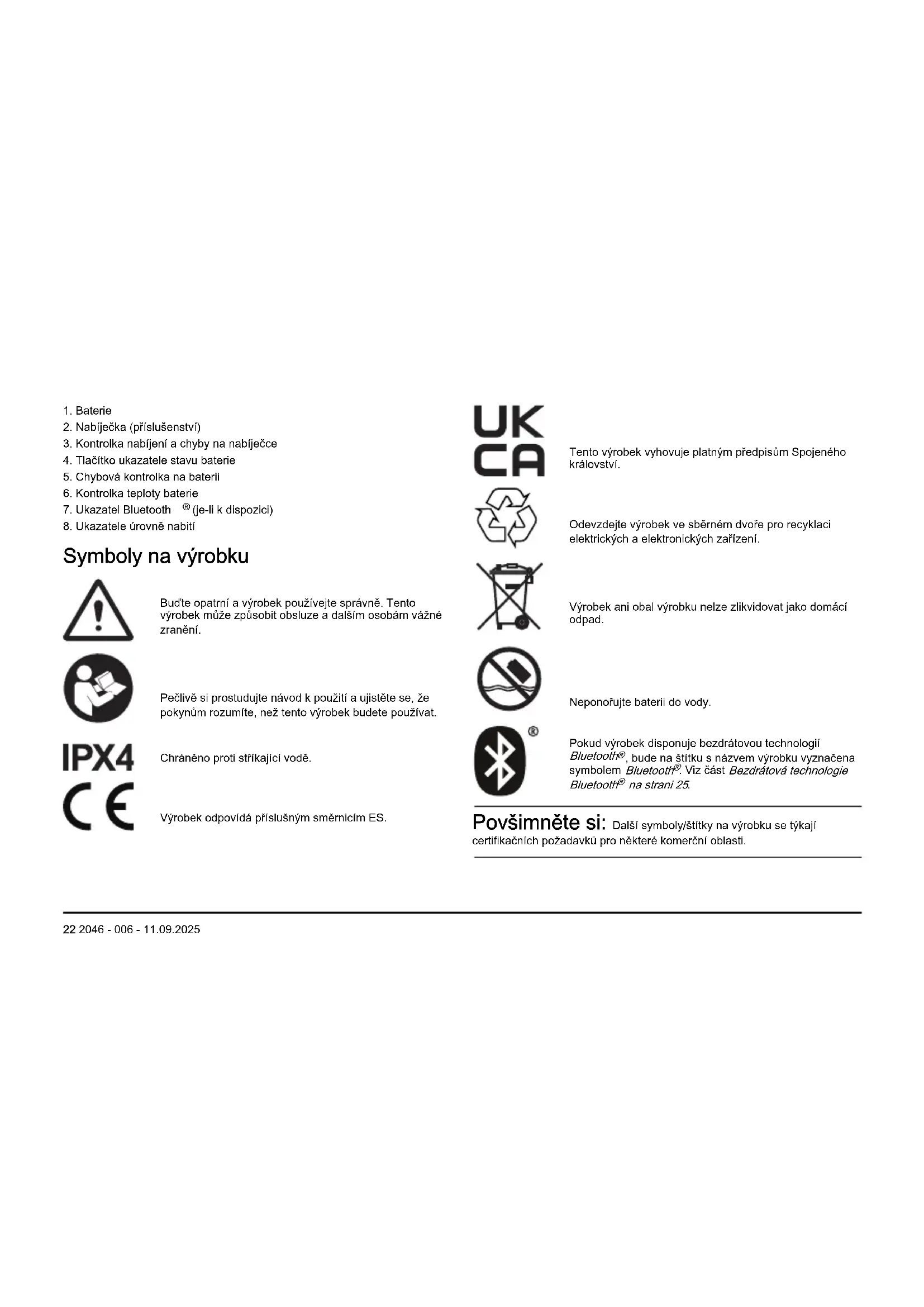

Buďte opatrní a výrobek používejte správně. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění.

Pečlivě si prostudujte návod k použití a ujistěte se, že pokynům rozumíte, než tento výrobek budete používat.

Chráněno proti stříkající vodě.

Výrobek odpovídá příslušným směrnicím ES.

Pokud výrobek disponuje bezdrátovou technologií Bluetooth, bude na štítku s názvem výrobku vyznačen symbolem Bluetooth. Viz část Bezdrátová technologie Bluetooth na straně 25.

Povšimněte si: Další symboly/štítky na výrobku se týkají certifikačních požadavků pro některé komerční oblasti.

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů a škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Důležité bezpečnostní pokyny

VÝSTRAHA: Pozorně si přečtěte všechna bezpečnostní upozornění a pokyny. Při nedodržení varování a pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému zranění.

Povšimněte si: Uložte si veškerá upozornění a pokyny.

K nabíjení originálních baterií Husqvarna používejte výhradně schválené nabíječky Husqvarna. Baterie jsou softwarově zašifrovány. - Používejte pouze schválené baterie Husqvarna, které jsou dobíjecí a vhodné jako zdroj napájení pro související výrobky Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení. Baterii nerozebírejte ani neopravujte. Všechny opravy smí provádět pouze schválený prodejce. - Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může způsobit popáleniny nebo chemické popáleniny. Nepoužívejte vadnou nebo poškozenou baterii ani nabíječku baterií. - Nevystavujte baterii mechanickým nárazům. Uchovávejte baterie mimo dosah dětí. Udržujte baterii čistou a suchou. - Pokud se kontakty baterie zašpiní, očistěte je čistým suchým hadříkem. - Je-li baterie plně nabitá, vyjměte ji z nabíječky. Vyjměte baterii z výrobku, pokud jej nepoužíváte nebo během přepravy. Baterie uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, šrouby nebo šperky.

Provoz

• Před použitím baterie ji zapněte stisknutím tlačítka ukazatele stavu baterie. Baterii je nutné před prvním použitím nabít. Vždy používejte schválenou nabíječku Husqvarna. Viz část Schválené nabíječky na straně 28. Baterii používejte pouze při okolních teplotách v rozsahu -10 až 40 °C.
• Pokud bliká kontrolka teploty baterie, snižte pracovní zatížení a/nebo rychlost.

Povšimněte si: Vysoká pracovní zátěž, když je teplota baterie nižší než 0 °C, může způsobit dočasnou chybu baterie.

Nabíječku používejte pouze při okolních teplotách v rozsahu 5 až 40 °C. Baterie se nebude nabíjet, pokud je teplota baterie vyšší než 50 °C. - Stisknutím tlačítka ukazatele stavu baterie získáte informace o stavu nabití baterie.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce.

- Rozšířené informace o výrobku. - Informace o dílech a servisu a nápověda pro tyto položky.

Více informací o aplikaci Husqvarna Connect naleznete na adrese www.husqvarna.com.

Povšimněte si: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Další informace získáte u svého prodejce poskytujícího servis.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.
2. V aplikaci Husqvarna Connect se zaregistrujte.
3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Poznámka: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Další informace získáte u svého prodejce poskytujícího servis.

Husqvarna Fleet Services

Husqvarna Fleet Services™ je cloudové řešení, které poskytuje správci komerčního strojového parku přehled o všech výrobcích. Husqvarna Fleet Services™ je k dispozici jako webová služba a jako aplikace. Více informací o aplikaci Husqvarna Fleet Services™ naleznete na adrese www.husqvarna.com.

Poznámka: Cloudové řešení Husqvarna Fleet Services™ není k dispozici na všech trzích.

Připojení k výrobku pomocí aplikace Husqvarna Fleet Services™

1. Stáhněte si aplikaci Husqvarna Fleet Services™ do svého mobilního zařízení.
2. Přihlaste se do aplikace Husqvarna Fleet Services™
3. Postupujte podle pokynů pro spárování výrobku s aplikací Husqvarna Fleet Services™.

Bezdrátová technologie Bluetooth®

Výrobky s vestavěnou bezdrátovou technologií Bluetooth® se mohou připojit k mobilním zařízením a mohou využívat další funkce.

Symbol bezdrátové technologie Bluetooth® se rozsvítí, když je vaše mobilní zařízení připojeno k výrobku.

Bezdrátová aktualizace firmwaru vzduchem (pro baterie s vestavěnou funkcí Bluetooth®)

Baterie s funkcí Bluetooth® stahuje a instaluje nový firmware automaticky.

• Stahování se spustí, když je k dispozici nový firmware a baterie je připojena k aplikaci Husqvarna Connect nebo Husqvarna Fleet Services™.
• Ukazatel Bluetooth se rozsvítí, když je baterie připojena a displej baterie je aktivní.
• Stažení firmwaru trvá 10-15 minut. Pokud se stahování zastaví nebo selže, baterie se pokusí firmware stáhnout znovu.
• Instalace firmwaru se spustí po dokončení stahování, když se baterie nepoužívá nebo nenabíjí.
• Kontrolky LED stavu nabití během instalace firmwaru pulzují. Instalace firmwaru trvá 10-15 sekund.

Nabíjení baterie

Před prvním použitím baterii nabijte. Nová baterie je nabitá na 30%. Stisknutím tlačítka ukazatele stavu baterie získáte informace o stavu nabití baterie.

VAROVÁNÍ: Baterii nabíjejte pouze, pokud je okolní teplota v rozsahu 5 až 40 °C.

VAROVÁNÍ: Baterii používejte pouze při okolních teplotách v rozsahu -10 až 40 °C.

Poznámka: Baterie se nebude nabíjet, pokud je teplota baterie vyšší než 50 °C.

1. Vložte baterii do nabíječky baterií. Pokud se rozsvítí ukazatel nabíjení na nabíječce, baterie je správně připojena k nabíječce.
2. Baterie je plně nabitá, když na baterii svítí všechny ukazatele úrovně nabití.
3. Vyjměte baterii z nabíječky.

Stav nabíjení baterie

Lithium-iontové baterie Husqvarna lze nabíjet i používat bez ohledu na jejich úroveň nabití.

Ukazatele ćrovně nabití Stav baterie	(stav nabití)
Svítí 4 ukazatele nabití Baterie je nabitá na 76–100 %.
Svítí 3 ukazatele nabití Baterie je nabitá na 51–75 %.
Svítí 2 ukazatele nabití Baterie je nabitá na 26–50 %.
Ukazatele ćurolné nabití Stav baterie	stav nabití)
Svití 1 ukazatel nabití Baterie je nabitá na 11-25 %.

Ukazatele ćurolné nabití Stav baterie (stav nabití)

Bliká 1 ukalatel nabití Baterie je nabité na 0-10 %.

Odstraňování problémů

Příznaky Příčina Akce
Bliká chybová kontrolka na baterii. Baterie je vybitá.	Nabijte baterii.
	Vysoké zatíženi v kombinaci s velmi nizkou teplo-tou baterie.	Zahřejte baterii. Například ji prěsuťne dovnitř nebo používejte vyrobek pri nizké rychlosti, dokud se baterie nezahřeje.
	Baterie nefunguje. Bylo dosaženo limitu provoznich rozsahu baterie.	Vyjměte baterii z vyrobku. Počejte 5 minut. Stis-kné tlačítko ukazatele stavu baterie.
Svití kontrolka teploty baterie. Baterie je prěilíš stude	á nebo prěilíš horká pro pou-žití.	Baterii ochovávejte pri okolních teplotách -10 až 40 °C. Když má baterie správnou teplotu, lze ji znovu použít.
Bliká kontrolka teploty baterie.	Baterie se blíží ke svým teplotním limitúm.	Snižte rychlost /nebo zatíženi. Pro optimálné výkon udržujte baterii v požadované teplotě v Roz-mezí 10 až 30 °C.
Během nabijeni svítí kontrolka teploty baterie. Teplotní odchylka, baterie je prěilíš studená nebo prěilíš horká pro nabijeni.		Nechte baterii vychladnout nebo ji prěsuťne do interiéru, aby se zahrála. Když má baterie správnou teplotu, lze ji znovu nabit. Nabíječku používej-te pouze pri okolních teplotách v rozsahu 5 až 40 °C. Uchovávejte nabíječku mimo dosah sluneč-ních paprskù. Pokud problém prětrévá,kontaktuj-te svěho prodejce.
Příznaky Přićina Akce
Rozsvítí se chybová kontrolka baterie. U baterie došlo ke kritické chybě. Obrat'te se na autorizovaný servis Husqvarna.

• Dodané Li-ion baterie podléhají požadavkům legislativy o nebezpečném zboží.
• Dodržujte zvláštní požadavky uvedené na obalu a označení pro komerční přepravu a také ty od třetích stran a dopravců.
• Než odešlete výrobek, promluvte si s osobou speciálně vyškolenou ohledně manipulace s nebezpečnými materiály. Dodržujte platné celostátní předpisy.
• Před vložením baterie do obalu zalepte kontakty páskou. Vložte baterii do obalu a zajistěte ji proti poškození a nehodám.
• Neskladujte baterii v místech, kde může docházet k výbojům statické elektřiny. Neskladujte baterii v kovovém obalu.
• Uchovávejte baterii na suchém a čistém místě chráněném před mrazem s vhodnou teplotou.
• Uložte baterii na místo, kde je teplota v rozsahu 5 až 25 °C. Uchovávejte baterii mimo dosah slunečních paprsků.
• Před dlouhodobým uskladněním se ujistěte, že je baterie nabitá na 30 až 50 %.
• Před uskladněním baterii vyčistěte.

Likvidace

Symbol znamená, že výrobek nelze zlikvidovat jako domovní odpad. Odevzdejte jej v místním sběrném místě pro recyklaci elektrických

a elektronických zařízení. To přispívá k řádné likvidaci po dosažení konce životnosti. Informace vám poskytnou místní úřady, služby zajišťující zpracování domovního odpadu nebo prodejce. Nesprávná likvidace může mít negativní vliv na životní prostředí a lidské zdraví v důsledku potenciální přítomnosti nebezpečných látek.

Povšimněte si: Tento symbol je znázorněn na výrobku nebo obalu výrobku.

Registrované ochranné známky

Slovo a loga Bluetooth® jsou registrované ochranné známky vlastněné společností. Použití těchto známek společností Husqvarna podléhá licenci.

Technické údaje

Technické údaje jsou uvedeny na typovém štítku na baterii.

Schválené nabíječky

Tabulka

Nabiječka QC330 QC	C500 40-C500X 40-C750X	40-C1000X4
Výstupné napěti, V 36 36	36 36 36
Vystupné napěti, V 100-2	40 100-240 100-240 100	-240 100-240
Frekvence, Hz 50-60 50	50-60 50-60 50-60 50-60
Výkon, W 330 500 500	750 1000				5

Tabulka

Nabiječka bateri 40-C500X 40-C750X 40-C1000X4
Výstupné napětí, V	36	36	36
Vystupné napětí, V	100-240	100-240	100-240
Frekvence, Hz	50-60	50-60	50-60

Maximální výkon při nabíjení pouze jedné baterie je 600 W.

Nabiječka baterii 40-C500X 40-C750X 40-C1000X4
Výkon, W 500 750 1000			6

Maximální výkon při nabíjení pouze jedné baterie je 600 W.

Přehled produktu

Před používáním tohoto výrobku si přečtěte návod k obsluze a ujistěte se, že rozumíte uvedeným pokynům.

S ochranou proti stříkající vodě.

Tento výrobek je v souladu s příslušnými směrnicemi ES.

Důležité bezpečnostní pokyny

VÝSTRAHA: Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržení těchto upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Poznámka: Uschovejte si všechna upozornění a pokyny.

• K nabíjení originálních akumulátorů Husqvarna používejte pouze nabíječku schválenou společností Husqvarna. Akumulátory jsou softwarově kódované.
• Na napájanie príslušných výrobkov značky Husqvarna používajte iba nabíjateľné batérie schválené spoločnosťou Husqvarna. V prípade iných zariadení nepoužívajte akumulátor ako zdroj napájania, aby ste zabránili riziku zranenia.
• Akumulátor sa nepokúšajte rozoberať ani opravovať. Všetky opravy musí vykonať výlučne autorizovaný predajca.
• Akumulátor nevystavujte priamemu slnečnému žiareniu, teplu ani otvorenému ohňu. Akumulátor môže spôsobiť popálenie alebo poleptanie. Nepoužívajte chybnú ani poškodenú batériu alebo nabíjačku batérií.
• Akumulátor chráňte pred mechanickým nárazom.
• Akumulátor uchovávajte mimo dosahu detí. Udržiavajte akumulátor v čistote a suchu.
• Ak sa svorky akumulátora znečistia, očistite ich čistou suchou handričkou.
• Keď sa akumulátor úplne nabije, nenechávajte ho v nabíjačke.
• Počas prepravy alebo v čase, keď výrobok nepoužívate, vyberte akumulátor z výrobku.
• Akumulátory uchovávajte v bezpečnej vzdialenosti od kovových predmetov, ako sú napr. klince, skrutky alebo šperky.

Prevádzka

• Ak chcete pred použitím spustiť akumulátor, stlačte tlačidlo indikátora akumulátora. Pred prvým použitím musíte akumulátor nabiť. Vždy používajte nabíjačku schválenú spoločnosťou Husqvarna. Pozrite si časť Schválené nabíjačky na strane 230
• Akumulátor používajte iba vtedy, keď je teplota okolitého prostredia v rozsahu -10 °C (14 °F) až 40 °C (104 °F).
• Keď bliká indikátor teploty akumulátora, znížte pracovné zaťaženie alebo otáčky.

Poznámka: Vysoké pracovné zaťaženie pri teplote akumulátora nižšej ako 0 °C (32 °F) môže zapríčiniť dočasnú chybu akumulátora.

Nabíjačku používajte iba vtedy, keď je teplota okolitého prostredia v rozsahu 5 °C (41 °F) až 40 °C (104 °F). Akumulátor sa nenabije, pokiaľ je jeho teplota vyššia než 50 °C (122 °F). Stlačením tlačidla indikátora akumulátora získate informáciu o stave nabitia akumulátora.

Husqvarna Connect

Poznámka: Cloudové riešenie Husqvarna Fleet Services™ nie je dostupné na všetkých trhoch.

Pripojenie výrobku k Husqvarna Fleet Services™

Registrované ochranné známky

Technické údaje nájdete na výkonovom štítku batérie.

Schválené nabíjačky

Tabuľka

Nabljačka QC330 QC500 40-C500X 40-C750X 40-C1000X4
Vystupné napătie, V 36 36	36 36 36
Vystupné napătie, V 100-240 100-240 100-240 100-240
Frekvencia, Hz 50-60 50-60 50-60 50-60 50-60
Vykon, W 330 500 500 750 1000
