Toote tüüp	Laetav liitiumioonaku
Kaubamärk	Husqvarna
Mudel	40B330X
Nimipinge	36 V
Kaal	Umbes 1,4 kg
Kasutustemperatuur	-10 °C kuni 40 °C
Laadimistemperatuur	5 °C kuni 40 °C
LED-indikaatorid	Laetuse tase (4 LED-i), viga, temperatuur
Juhtmevaba ühenduvus	Sisseehitatud Bluetooth® (olenevalt mudelist)
Mobiilirakendus	Husqvarna Connect, Husqvarna Fleet Services
Püsivara uuendamine	Automaatne Bluetooth® kaudu
Heakskiidetud laadijad	QC330, QC500, 40-C500X, 40-C750X, 40-C1000X4
Kaitse	Pritsmete kindel, elektrooniline kaitse
Pikaajaline ladustamine	5-25 °C, laetuse tase 30% kuni 50%
Parandatavus	Remont ainult volitatud edasimüüja poolt
Standardid	CE, UKCA
Hooldus	Puhastage kontakte kuiva lapiga
Toote sümbolid	Mitte visata olmejäätmetesse, WEEE ringlussevõtt

Korduma kippuvad küsimused - 40B330X HUSQVARNA

Kuidas akut esimest korda laadida?

Asetage aku Husqvarna heakskiidetud laadijasse. Uus aku on laetud 30%. Kui kõik aku laetuse indikaatorid põlevad, on see täielikult laetud. Seejärel ühendage see laadijast lahti.

Mida teha, kui aku veatuli vilgub?

Kui veatuli vilgub, võib see viidata sellele, et aku on tühi või et suur töökoormus koos madala temperatuuriga põhjustab vea. Laadige aku uuesti või soojendage seda, asetades selle siseruumi või kasutades toodet madalal kiirusel.

Kas ma saan akut kasutada külma ilmaga?

Jah, akut saab kasutada vahemikus -10 °C kuni 40 °C. Kuid suur koormus väga madalal temperatuuril võib põhjustada ajutise vea. Soojendage akut vajadusel.

Kuidas akut pikaajaliselt hoida?

Hoidke akut kuivas, puhtas, külmavabas kohas temperatuuril 5 °C kuni 25 °C. Enne pikaajalist hoiustamist laadige see 30% kuni 50% ja puhastage.

Kuidas aku püsivara uuendada?

Sisseehitatud Bluetooth®-iga akud laadivad ja installivad uued püsivarad automaatselt. Allalaadimine algab, kui aku on ühendatud Husqvarna Connecti või Husqvarna Fleet Services™-iga. Installatsioon kestab 10-15 sekundit, kui akut ei kasutata ega laadita.

Mida tähendab püsivalt põlev temperatuuri indikaator?

Kui temperatuuri indikaator põleb, on aku liiga külm või liiga kuum, et seda kasutada. Oodake, kuni see jõuab toatemperatuurini vahemikus -10 °C kuni 40 °C. Kui indikaator põleb laadijas, ei saa akut laadida enne, kui selle temperatuur on õige.

Kas ma saan kasutada mitte-Husqvarna laadijat?

Ei, kasutage ainult Husqvarna heakskiidetud akulaadijaid (nt QC330, QC500, 40-C500X jne). Akud on tarkvara poolt kodeeritud ja mitteheakskiidetud laadija võib akut kahjustada või põhjustada tulekahju.

Kuidas akut puhastada?

Hoidke aku puhas ja kuiv. Puhastage aku kontaktid puhta ja kuiva lapiga, kui need on määrdunud. Ärge kasutage vett ega lahusteid.

Kas aku on veekindel?

Aku on kaitstud pritsmete eest (veekindluse sümbol). Kuid ärge kunagi uputage seda vette.

Kuhu ma saan aku eluea lõppedes taaskasutusse anda?

Ärge visake akut olmejäätmetesse. Viige see taaskasutusse kohaliku elektri- ja elektroonikaseadmete kogumissüsteemi kaudu. Võtke ühendust oma kohaliku omavalitsuse, müüja või külastage saidi www.quefairemesdechets.fr kogumispunktide kohta.

KASUTUSJUHEND 40B330X HUSQVARNA

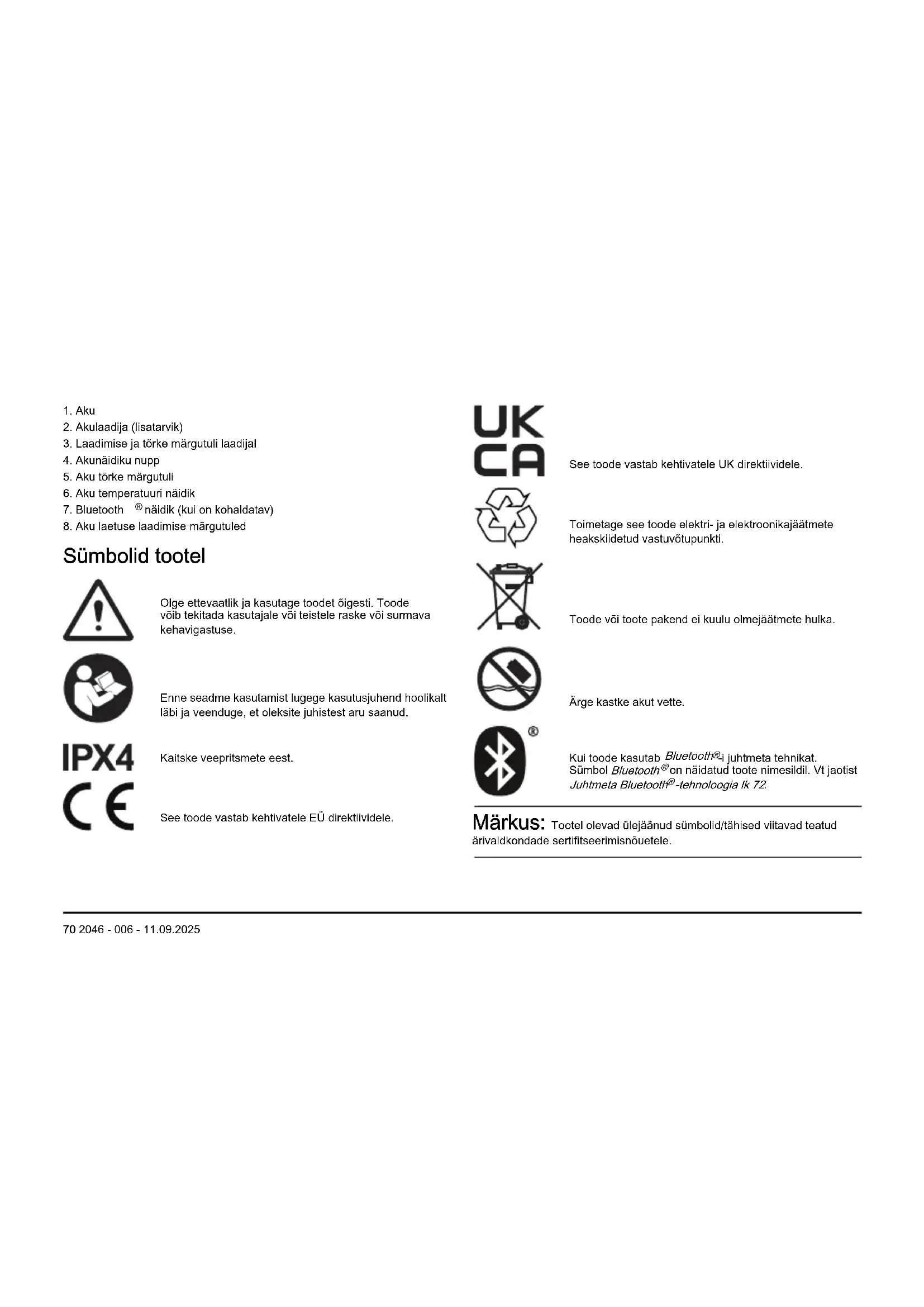

1. Aku 2. Akulaadija (lisatarvik) 3. Laadimise ja tõrke märgutuli laadijal 4. Aku näidiku nupp 5. Aku tõrke märgutuli 6. Aku temperatuuri näidik 7. Bluetooth® näidik (kui on kohaldatav) 8. Aku laetuse laadimise märgutuled

Sümbolid tootel

Olge ettevaatlik ja kasutage toodet õigesti. Toode võib tekitada kasutajale või teistele raske või surmava kehavigastuse.

Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et oleksite juhistest aru saanud.

Kaitske veepritsmete eest.

See toode vastab kehtivatele EL direktiividele.

See toode vastab kehtivatele UK direktiividele.

Toimetage see toode elektri- ja elektroonikajäätmete heakskiidetud vastuvõtupunkti.

Kui toode kasutab Bluetooth®-juhtmevaba tehnikat. Sümbol Bluetooth® on näidatud toote nimesildil. Vt jaotist Juhtmevaba Bluetooth®-tehnoloogia lk 72

Märkus: Tootel olevad ülejäänud sümbolid/tähised viitavad teatud ärivaldkondade sertifitseerimisnõuetele.

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Tähtsad ohutuseeskirjad

HOIATUS: Lugege läbi kõik ohutushoiatused ja kõik juhised. Hoiatuste ja juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Märkus: Hoidke kõik hoiatused ja juhendid alles.

• Husqvarna originaalakude laadimiseks kasutage ainult Husqvarna heakskiidetud akulaadijaid. Akud on kodeeritud.
• Kasutage ettevõtte Husqvarna toodete vooluallikana üksnes taaslaetavaid ettevõtte Husqvarna heakskiidetud akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.
• Ärge püüdke akut lahti võtta ega parandada. Remonditöid tohib teostada vaid volitatud edasimüüja. Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib põhjustada põletusi ja/või keemilisi põletusi.
• Ärge kunagi kasutage defektset või kahjustunud akut ega akulaadijat. Vältige aku põrutamist.
• Hoidke aku eemal lastest.
• Aku tuleb hoida puhta ja kuivana. Kui akuklemmid määrduvad, puhastage need kuiva puhta lapiga. Kui aku on täis laetud, eemaldage aku akulaadijast. Kui te toodet ei kasuta või transpordite toodet teise kohta, ühendage aku lahti.
• Hoidke akusid eemal metallesemetest (nt naelad, kruvid, ehted).

Töö

• Enne kasutamist aku käivitamiseks vajutage aku märgutule nuppu.
• Aku tuleb enne esimest kasutamist laadida. Kasutage alati ettevõtte Husqvarna heakskiidetud akulaadijat. Vt jaotist Heakskiidetud akulaadijad lk 76.
• Kasutage akut üksnes juhul, kui õhutemperatuur on vahemikus -10 °C kuni 40 °C. Kui aku temperatuuri märgutuli vilgub, vähendage koormust ja/või kiirust.

Märkus: Suur koormus, kui aku temperatuur on alla 0 °C, võib põhjustada ajutise tõrke.

• Kasutage akulaadijat üksnes juhul, kui ümbritsev temperatuur on vahemikus 5...40 °C.
• Akut ei laeta, kui aku temperatuur on üle 50 °C.
• Aku laetustaseme nägemiseks vajutage aku indikaatori nuppu.

Husqvarna Connect

Husqvarna Connect on mobiilseadmetele mõeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsust. Täiendav teave: - Toote osade ja hoolduse alane teave ja abi.

Lisateavet Husqvarna Connect kohta vt jaotisest www.husqvarna.com.

Märkus: Kõigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võtke ühendust hooldusesindusega.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige rakendus Husqvarna Connect oma mobiilseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Märkus: Kõigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võtke ühendust hooldusesindajaga.

Husqvarna Fleet Services™

Husqvarna Fleet Services on pilveteenus, mis annab äriotstarbelisele seadmepargihaldurile ülevaate kõigist masinatest. Husqvarna Fleet

Services on saadaval nii veebiteenuse kui ka rakendusena. Lisateavet Husqvarna Fleet Services kohta vt www.husqvarna.com.

Märkus: Husqvarna Fleet Services™ pilvelahendus pole kõikidel turgudel saadaval.

Ühenduse loomine tootega Husqvarna Fleet Services™ kaudu

1. Laadige rakendus Husqvarna Fleet Services alla oma mobiilseadmesse.
2. Logige rakendusse Husqvarna Fleet Services™ sisse.
3. Järgige toote ja Husqvarna Fleet Services™ sidumise juhiseid.

Juhtmeta Bluetooth®-tehnoloogia

Sisseehitatud Bluetooth® juhtmevaba tehnoloogiaga seadmeid saab ühendada mobiilseadmetega ja lubada lisafunktsioone.

Kui mobiilseade on tootega ühendatud, süttib Bluetooth®-tehnoloogia sümbol.

Püsivara värskendamine õhu kaudu (sisseehitatud funktsiooniga Bluetooth® akude puhul)

Funktsiooniga Bluetooth® akude puhul toimub uue püsivara allalaadimine ja installimine automaatselt.

• Allalaadimine käivitub siis, kui uus püsivara on saadaval ja aku on ühendatud järgmisega: Husqvarna Connect või Husqvarna Fleet Services™.
• Näidik Bluetooth kuvatakse siis, kui aku on ühendatud ja akunäidik on aktiivne.
• Püsivara allalaadimiseks kulub 10-15 minutit. Kui allalaadimine peatub või nurjub, proovib aku püsivara uuesti alla laadida.
• Püsivara installimine algab siis, kui allalaadimine on lõpetatud ning akut ei kasutata ega laadita.
• Püsivara installimise ajal laadimisimpulsi oleku LED-näidikud. Püsivara installimine kestab 10-15 sekundit.

Aku laadimine

Enne esimest kasutuskorda laadige aku täis. Uus aku on laetud 30% . Aku laetustaseme nägemiseks vajutage aku indikaatori nuppu.

ETTEVAATUST: Laadige akut ainult keskkonnas, mille temperatuur jääb vahemikku 5...40°C (41...114°F).

ETTEVAATUST: Kasutage akut üksnes juhul, kui ohutemperatuur on vahemikus -10°C kuni 40°C .

Märkus: Akut ei laeta, kui aku temperatuur on üle 50°C .

1. Asetage aku akulaadjasse. Kui akul süttib laadimise märgutuli, on aku õigesti akulaadjasse ühendatud.
2. Aku on täielikult laetud siis, kui akul põlevad kõik laadimise märgutuled.
3. Eemaldage aku laadjast.

Aku laadimisolek

Husqvarna liitium-ioonakut saab laadida ja kasutada kõikidel laadimistasemetel.

Laadimise mängutuled Aku olok (laetustase)

Neli laadimise mängutuld põlevad Aku on 76-100% ulatuses laetud.

Kolm laadimise mängutuld põlevad Aku on 51-75% ulatuses laetud.

Kaks laadimise mängutuld põlevad Aku on 26-50% ulatuses laetud.

Üks laadimise mängutuli põleb Aku on 11-25% ulatuses laetud.

Üks laadimise mängutuli vilgub Aku on 0-10% ulatuses laetud.

Tõrkeotsing

Sümptomid Pöhjus Toiming
Aku törke mängutuli vilgub. Aku on tuhi. Laadige akut.
	Suur tökoormus koos väga madala aku tempera-turiga.	Laske akul soojeneda. Näiteks teisaldage see si-seruumidesse vöi tõötage madalal kiiruset, kuni aku on soe.
	Aku ei tööta. Aku töülatus on saavutanud omalimiidi.	Eemaldage aku seadmest. Oodake 5 minutit. Va-jutage akunäidiku nuppu.
Aku temperatuuri mängutuli põleb.	Aku on kasutamiseks liiga külm vöi liiga kuum.	Hoidke akut keskkonnas, mille temperatuur jäabbahemikku -10...40 °C. Kui aku on saavutanud öige temperatuuri, saab seda uesti kasutada.
Aku temperatuuri mängutuli vilgub.	Aku temperatuuripirang on peagi saavutatud.	Vähendage kiirust ja/vöi tõkoormust. Optimaalsejõulduse tagamiseks hoidke akut eelistatud tem-peratuuril +10 °C kuni +30 °C.
Aku temperatuuri mängutuli põleb, kui aku on laadijas.	Vale temperatuur, aku on laadimiseks liiga külm vöi liiga kuum.	Laske akul jahtuda vöi pange see siseruumi soo-jenema. Kui aku on saavutanud öige temperatuuri,saab seda uesti laadida. Veenduge, et kasutate laadjatkeskonnas, kus öhutemperatuur jäabbahemikku 5-40 °C. Hoidke laadija eemal päikese-valgusest. Kui probleem ei lahene, pörrduge eda-simuüja poole.
Süttib aku törke mängutuli. Akus esineb kritiline tõrge.	Pöörduge ettevõtte Husqvarna hooldusesinduse	poole.

Transport ja hoiustamine

Tarnitud liitium-ioonakud vastavad ohtlike ainete eeskirjade nõuetele. - Täitke kaubanduslikule transpordile kehtestatud pakendamise ja märgistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades). - Enne seadme lähetamist konsulteerige isikuga, kes on läbinud ohtlike ainete käitlemise alase erikoolituse. Järgige kõiki kehtivaid riiklikke eeskirju. - Enne aku pakendisse asetamist katke kontaktid isoleerteibiga. Kahjustuste ja õnnetuste vältimiseks asetage aku pakendisse tihedalt. - Ärge hoidke akut kohas, kus võib tekkida staatiline elekter. Ärge hoidke akut metallkastis. - Pange aku kuiva, külmumiskindlasse, puhtasse ja sobiva temperatuuriga kohta. - Hoia akut ladustuskohas, mille temperatuur on vahemikus 5...25 °C. Hoidke aku eemal päikesevalgusest. - Laadige enne aku pikemaajalist hoiustamist see 30 - 50% ulatuses täis. - Puhastage aku enne hoiustamist.

Kasutamine

See sümbol tähendab, et seade ei kuulu olmejäätmete hulka.

Taaskäidelge see elektri- ja elektroonikaseadmete kogumissüsteemi

kaudu. See aitab tagada kasutusea lõppu jõudnud seadmete nõuetekohase jäätmekäitluse. Lisateabe saamiseks võtke ühendust kohalike ametiasutuste, olmejäätmeteenuste, edasimüüja või jaemüüjaga. Vale kõrvaldamine võib potentsiaalselt ohtlike ainete sisalduse tõttu kahjustada keskkonda ja inimeste tervist.

Märkus: Sümbol asub tootel või toote pakendil.

Registreeritud kaubamärgid

Bluetooth®-i sõnamärk ja logod on ettevõtte registreeritud kaubamärgid ja ettevõte Husqvarna kasutab neid litsentsi alusel.

Tehnilised andmed

Tehnilised andmed leiate aku andmesildilt.

Heakskiidetud akulaadijad

Tabel

Akulaadija QC330 QC	C500 40-C500X 40-C750X	40-C1000X4
Väljundpinge, V 36 36	36 36 36
Sisendpinge, V 100-240	100-240 100-240 100-240	40 100-240
Sagedus, Hz 50-60 50	60 50-60 50-60 50-60
Vöimsus, W 330 500	500 750 1000				15

Tabel

Akulaadija 40-C500X 40-C750X 40-C1000X4
Väljundpinge, V	36	36	36
Sisendpinge, V	100-240	100-240	100-240
Sagedus, Hz	50-60	50-60	50-60

Maksimaalne võimsus ainult ühe aku laadimisel on 600 W.

Akulaadija 40-C500X 40-C75	50X 40-C1000X4
Voïmsus, W 500 750 1000			16

Maksimaalne võimsus ainult ühe aku laadimisel on 600 W.
