NAUDOJIMO INSTRUKCIJA 40B330X HUSQVARNA

2. Akumuliatoriaus įkroviklis (priedas)

3. Įkroviklio įkrovimo ir klaidų indikatorius

6. Akumuliatoriaus temperatūros indikatorius

8. Įkrovos būsenos įkrovos indikatoriai

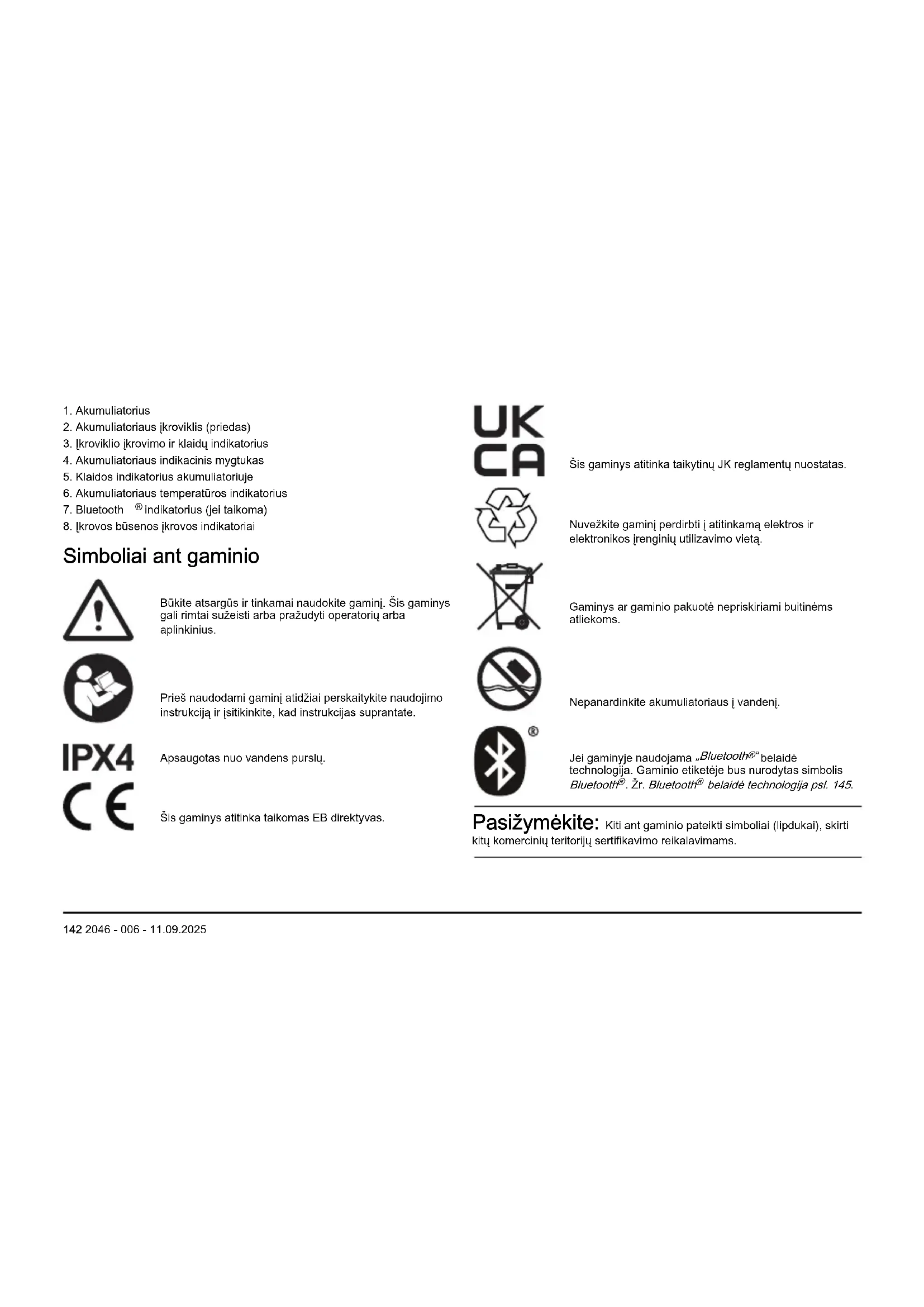

Simboliai ant gaminio Būkite atsargūs ir tinkamai naudokite gaminį. Šis gaminys gali rimtai sužeisti arba pražudyti operatorių arba aplinkinius. Prieš naudodami gaminį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad instrukcijas suprantate. Apsaugotas nuo vandens purslų. Šis gaminys atitinka taikomas EB direktyvas. Šis gaminys atitinka taikytinų JK reglamentų nuostatas. Nuvežkite gaminį perdirbti į atitinkamą elektros ir elektronikos įrenginių utilizavimo vietą. Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nepanardinkite akumuliatoriaus į vandenį. Jei gaminyje naudojama „Bluetooth

belaidė technologija. Gaminio etiketėje bus nurodytas simbolis Bluetooth

belaidė technologija psl. 145

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams. 142 2046 - 006 - 11.09.2025Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų. Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti. Svarbūs saugos nurodymai PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus ir instrukcijas. Nesilaikydami įspėjimų ir instrukcijų galite patirti elektros smūgį, sukelti gaisrą ir (arba) rimtai susižeisti. Pasižymėkite: Išsaugokite visus įspėjimus ir instrukcijas.

• Naudokite tik Husqvarna patvirtintus akumuliatorių įkroviklius, kad įkrautumėte Husqvarna originalius akumuliatorius. Akumuliatoriai turi koduotą programinę įrangą.

• Susijusiems Husqvarna gaminiams kaip maitinimo šaltinį naudokite tik Husqvarna patvirtintus įkraunamus akumuliatorius. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.

• Nebandykite akumuliatoriaus išmontuoti ar taisyti. Visus remonto darbus turi atlikti tik patvirtintas prekybos atstovas.

• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sukelti terminius ir (arba) cheminius nudegimus.

• Nenaudokite sugadinto ar pažeisto akumuliatoriaus ar akumuliatoriaus įkroviklio.

• Saugokite akumuliatorių nuo mechaninių smūgių.

• Saugokite akumuliatorių nuo vaikų.

• Akumuliatorių laikykite švarioje ir sausoje vietoje.

• Jeigu akumuliatorių gnybtai susitepa, nuvalykite juos švaria ir sausa šluoste.

• Visiškai įkrauto akumuliatoriaus nelaikykite įkroviklyje.

• Nenaudodami akumuliatoriaus ar jį gabendami, išimkite akumuliatorių iš įrenginio.

• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, varžtų, juvelyrinių dirbinių. Naudojimas

• Prieš pradėdami naudoti paspauskite akumuliatoriaus indikatoriaus mygtuką ir įjunkite akumuliatorių.

• Akumuliatorius turi būti įkrautas prieš pirmąjį naudojimą. Visada naudokite Husqvarna patvirtintą akumuliatorių įkroviklį. Žr. Patvirtinti akumuliatorių įkrovikliai psl. 148

2046 - 006 - 11.09.2025 143• Akumuliatoriaus įkroviklį naudokite, tik kai aplinkos temperatūra yra nuo -10°C (14°F) iki 40°C (104°F).

• Kai ima mirksėti akumuliatoriaus temperatūros indikatorius, sumažinkite apkrovą ir (arba) greitį. Pasižymėkite: Didelė apkrova, kai akumuliatoriaus temperatūra žemesnė nei 0 °C (32 °F), gali sukelti laikiną akumuliatoriaus klaidą.

• Akumuliatoriaus įkroviklį naudokite, tik kai aplinkos temperatūra yra nuo 5 °C (41 °F) iki 40 °C (104 °F).

• Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C (122 °F), jo nepavyks įkrauti.

• Paspauskite akumuliatoriaus indikatoriaus mygtuką, kad peržiūrėtumėte akumuliatoriaus įkrovos būseną. Husqvarna Connect Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas.

• Papildoma informacija apie gaminį.

• Informacija ir patarimai apie gaminio dalis ir priežiūrą. Daugiau informacijos apie Husqvarna Connect žr. www.husqvarna.com. Pasižymėkite: Programėlė Husqvarna Connect nėra prieinama visose programėlių parduotuvėse. Dėl išsamesnės informacijos kreipkitės į įgaliotąjį techninės priežiūros atstovą. Norėdami pradėti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę į mobilųjį įrenginį.

2. Užsiregistruokite „Husqvarna Connect“ programėlėje.

3. Norėdami prisijungti ir užregistruoti gaminį, vadovaukitės programėlėje

Husqvarna Connect pateiktomis instrukcijomis. Pasižymėkite: Programėlė Husqvarna Connect nėra prieinama visose programėlių parduotuvėse. Dėl išsamesnės informacijos kreipkitės į savo techninės priežiūros atstovą. Husqvarna Fleet Services

yra debesijos sprendimas, teikiantis komercinio parko valdytojui galimybę peržiūrėti visus gaminius. „Husqvarna Fleet Services

“ pasiekiama kaip interneto paslauga ir kaip programėlė. Daugiau informacijos apie Husqvarna Fleet Services

1. Įdiekite į savo mobilųjį įrenginį programėlę „Husqvarna Fleet

2. Prisijunkite prie programėlės Husqvarna Fleet Services

3. Vykdykite instrukcijas, kuriose paaiškinta, kaip susieti gaminį su

belaidė technologija Gaminius su įdiegta „Bluetooth

“ belaide technologija galima prijungti prie mobiliųjų įrenginių ir pasiekti papildomas funkcijas. Bluetooth

belaidės technologijos simbolis įsižiebia, kai jūsų mobilusis įrenginys yra prijungtas prie gaminio. Nuotoliniu būdu įdiegiama programinė aparatinė įranga (angl. „Firmware Over The Air“) (akumuliatoriams su integruotu Bluetooth

naudojantys akumuliatoriai atsisiunčia ir įdiegia naują programinę aparatinę įrangą automatiškai.

• Atsisiuntimas pradedamas, kai yra pasiekiama nauja programinė aparatinė įranga, o akumuliatorius yra prijungtas prie Husqvarna Connect arba Husqvarna Fleet Services

indikatorius rodomas, kai akumuliatorius prijungtas ir akumuliatoriaus ekranas yra aktyvus.

• Programinės aparatinės įrangos atsisiuntimas trunka 10–15 min. Jei atsisiuntimas sustabdomas arba nutraukiamas, akumuliatorius bandys atsisiųsti programinę aparatinę įrangą dar kartą.

• Programinės aparatinės įrangos diegimas pradedamas pasibaigus atsisiuntimui, kai akumuliatorius nenaudojamas arba nekraunamas.

• Diegiant programinę aparatinę įrangą įkrovos būsenos LED indikatoriai pulsuoja. Programinės aparatinės įrangos diegimas trunka 10–15 sek. Akumuliatoriaus įkrovimas Prieš naudodami pirmą kartą, akumuliatorių įkraukite. Naujas akumuliatorius įkrautas 30 %. Paspauskite akumuliatoriaus indikatoriaus mygtuką, kad peržiūrėtumėte akumuliatoriaus įkrovos būseną. PASTABA: Akumuliatorių įkraukite tik nuo 5°C (41°F) iki 40°C (114°F) aplinkos temperatūroje. PASTABA: Akumuliatoriaus įkroviklį naudokite, tik kai aplinkos temperatūra yra nuo -10°C (14°F) iki 40°C (104°F). Pasižymėkite: Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C (122 °F), jo nepavyks įkrauti.

1. Akumuliatorių įstatykite į įkroviklį. Kai įsižiebia akumuliatoriaus įkroviklio

įkrovos indikatorius, akumuliatorius yra tinkamai prijungtas prie įkroviklio.

2. Kai akumuliatorius visiškai įkrautas, šviečia visi akumuliatoriaus įkrovos

3. Iš įkroviklio išimkite akumuliatorių.

Akumuliatoriaus įkrovimo būsena „Husqvarna“ ličio jonų akumuliatorius galima įkrauti ir naudoti nepaisant jų įkrovimo lygio. 2046 - 006 - 11.09.2025 145Įkrovos indikatoriai Akumuliatoriaus būsena (įkrovos būsena) Šviečia 4 įkrovos indikatoriai Akumuliatoriaus įkrova 76–100 %. Šviečia 3 įkrovos indikatoriai Akumuliatoriaus įkrova 51–75 %. Šviečia 2 įkrovos indikatoriai Akumuliatoriaus įkrova 26–50 %. Įkrovos indikatoriai Akumuliatoriaus būsena (įkrovos būsena) Šviečia 1 įkrovos indikatorius Akumuliatoriaus įkrova 11–25 %. Mirksi 1 įkrovos indikatorius Akumuliatoriaus įkrova 0–10 %. Trikčių šalinimas Požymiai Priežastis Veiksmas Mirksi akumuliatoriaus klaidos indikatorius. Akumuliatorius išsekęs. Įkraukite akumuliatorių. Didelė apkrova ir labai žema akumuliatoriaus tem- peratūra. Sušildykite akumuliatorių. Pavyzdžiui, perkelkite į patalpas arba dirbkite mažu greičiu, kol akumulia- torius sušils. Akumuliatorius neveikia. Pasiekta akumuliatoriaus veikimo diapazono riba. Išimkite iš įrenginio akumuliatorių. Palaukite 5 mi- nutes. Paspauskite akumuliatoriaus indikatoriaus mygtuką. Šviečia akumuliatoriaus temperatūros indikatorius. Akumuliatorius yra per šaltas arba per karštas, todėl jo negalima naudoti. Akumuliatoriaus įkroviklį laikykite nuo -10 °C / 14 °F iki 40 °C / 104 °F temperatūroje. Kai akumu- liatorius yra tinkamos temperatūros, jį galima vėl naudoti. Mirksi akumuliatoriaus temperatūros indikatorius. Akumuliatoriaus beveik pasiekė temperatūros ap- ribojimus. Sumažinkite greitį ir (arba) apkrovą. Siekiant už- tikrinti optimalų veikimą, akumuliatorių laikykite aplinkoje, kurios temperatūra +10–30 °C (50–86 °F). 146 2046 - 006 - 11.09.2025Požymiai Priežastis Veiksmas Akumuliatoriaus temperatūros indikatorius šviečia, kai akumuliatorius yra įkroviklyje. Temperatūros svyravimai, akumuliatorius yra per šaltas arba per karštas, kad galima būtų jį įkrauti. Leiskite akumuliatoriui atvėsti arba nuneškite jį į patalpą, kad įšiltų. Kai akumuliatorius yra tinka- mos temperatūros, jį galima vėl įkrauti. Akumulia- torių įkroviklį galima naudoti tik nuo 5 °C (41 °F) iki 40 °C (104 °F) temperatūroje. Laikykite įkroviklį atokiau nuo saulės šviesos. Jei problema kartoja- si, kreipkitės į savo prekybos atstovą. Įsižiebia akumuliatoriaus klaidos indikatorius. Įvyko kritinė akumuliatoriaus klaida. Kreipkitės į Husqvarna techninės priežiūros atsto- vą. Pervežimas ir laikymas

• Pateikiamam ličio jonų akumuliatoriui taikomos pavojingų krovinių gabenimo taisyklės.

• Laikykitės specialių komercinių krovinių gabenimui, įskaitant trečiųjų šalių ar tarpininko transporto priemonėmis, taikomų reikalavimų dėl pakavimo ir žymėjimo.

• Pasitarkite su pavojingų medžiagų gabenimo specialistu prieš siųsdami įrenginį. Laikykitės visų taikomų nacionalinių reikalavimų.

• Pakuodami akumuliatorių uždėkite juostą ant kontaktų. Tvirtai supakuokite akumuliatorių, kad išvengtumėte pažeidimų ir nelaimingų atsitikimų.

• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statiniai krūviai. Nelaikykite akumuliatoriaus metalinėje dėžutėje.

• Laikykite akumuliatorių sausoje, neužšąlančioje ir švarioje vietoje, kurioje yra tinkama temperatūra.

• Akumuliatorių laikykite temperatūroje nuo 5 °C (41 °F) iki 25 °C (77 °F). Laikykite akumuliatorių atokiau nuo saulės šviesos.

• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.

• Prieš saugodami, išvalykite akumuliatorių. Šalinimas Šis simbolis nurodo, kad įrenginys nepriskiriamas buitinėms atliekoms. Atiduokite jį perdirbti pasinaudodami vietine elektros ir elektronikos įrenginių surinkimo sistema. Taip prisidėsite prie tinkamo atliekų tvarkymo. Jei reikia daugiau informacijos, kreipkitės į vietines institucijas, buitinių atliekų tvarkymo tarnybas, prekybos atstovą arba mažmenininką. Netinkamas išmetimas gali daryti neigiamą poveikį aplinkai ir žmogaus sveikatai, nes gaminyje gali būti pavojingų medžiagų. 2046 - 006 - 11.09.2025 147Pasižymėkite: Simbolis, rodomas ant įrenginio arba įrenginio pakuotės. Registruotieji prekiniai ženklai Bluetooth

pavadinimas ir logotipai yra registruotieji prekės ženklai, priklausantys , ir Husqvarna juos naudoja pagal licenciją. Techniniai duomenys Techninių duomenų ieškokite akumuliatoriaus vardinių duomenų plokštelėje. Patvirtinti akumuliatorių įkrovikliai Lentelė Akumuliatoriaus įkroviklis QC330 QC500 40-C500X 40-C750X 40-C1000X4 Išėjimo įtampa, V 36 36 36 36 36 Įvado įtampa, V 100–240 100–240 100–240 100–240 100–240 Dažnis, Hz 50–60 50–60 50–60 50–60 50–60 Galia, W 330 500 500 750 1000

Didžiausia galia įkraunant tik vieną akumuliatorių yra 600 W. 148 2046 - 006 - 11.09.2025Lentelė Akumuliatoriaus įkroviklis 40-C500X 40-C750X 40-C1000X4 Išėjimo įtampa, V 36 36 36 Įvado įtampa, V 100–240 100–240 100–240 Dažnis, Hz 50–60 50–60 50–60 Galia, W 500 750 1000

Didžiausia galia įkraunant tik vieną akumuliatorių yra 600 W. 2046 - 006 - 11.09.2025 149Izstrādājuma pārskats
