BEDIENUNGSANLEITUNG 40B330X HUSQVARNA

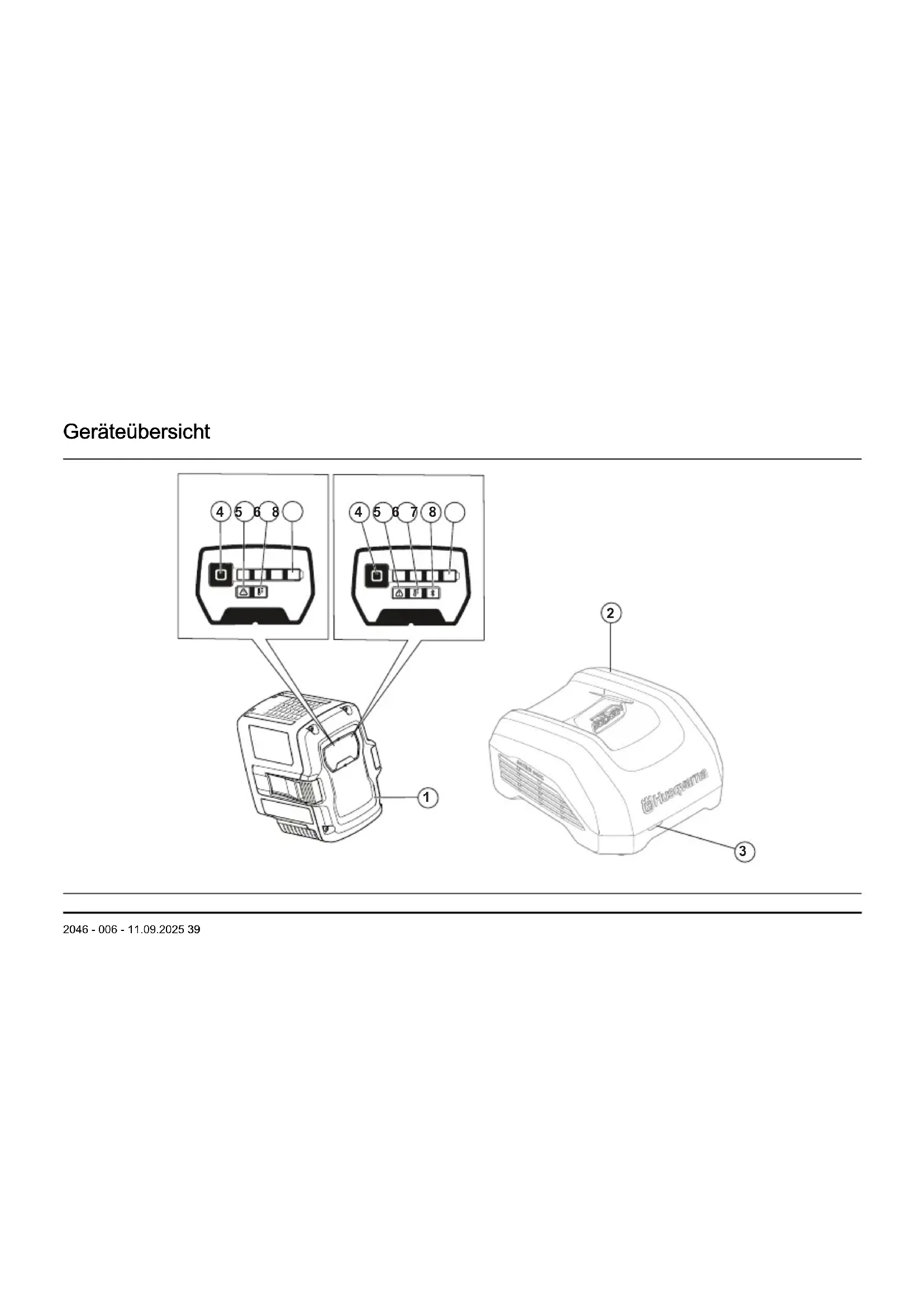

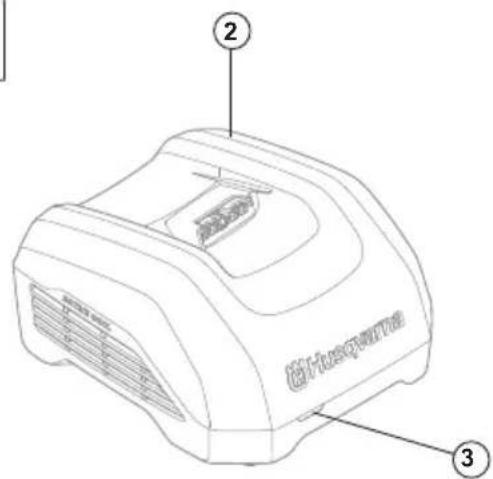

2. Akkuladegerät (Zubehör)

3. Lade- und Fehleranzeige am Ladegerät

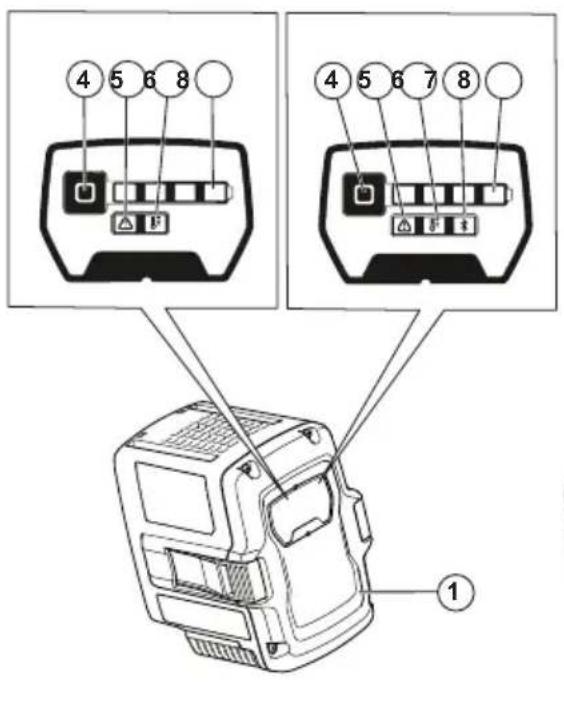

5. Fehleranzeige am Akku

6. Akkutemperaturanzeige

-Anzeige (falls zutreffend)

8. LED-Anzeigen für Ladestatus

Symbole auf dem Gerät Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Dieses Gerät kann schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen. Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen. Spritzwassergeschützt. Dieses Gerät entspricht den geltenden EG-Richtlinien. Dieses Gerät entspricht den geltenden UK-Richtlinien. Recyceln Sie das Gerät an einer entsprechenden Recyclingstation für elektrische und elektronische Geräte. Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden. Tauchen Sie den Akku nicht in Wasser. Wenn das Gerät mit Bluetooth

-Drahtlostechnologie ausgestattet ist, Das Symbol Bluetooth

wird auf dem Etikett mit dem Gerätenamen angegeben. Siehe Bluetooth

Drahtlostechnologie auf Seite 43

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für einige gewerbliche Bereiche. 40 2046 - 006 - 11.09.2025Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Wichtige Sicherheitshinweise WARNUNG: Lesen Sie alle Warn- und Sicherheitshinweise. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen. Hinweis: Bewahren Sie alle Warn- und Sicherheitshinweise auf.

• Verwenden Sie nur von Husqvarna zugelassene Akkuladegeräte zum Aufladen von Husqvarna Originalakkus. Die Akkus verfügen über eine Softwareverschlüsselung.

• Verwenden Sie als Stromversorgung für die zugehörigen Husqvarna Geräte nur wiederaufladbare Husqvarna Akkus. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.

• Versuchen Sie nicht, den Akku zu reparieren oder zu zerlegen. Sämtliche Reparaturen dürfen nur von einem autorisierten Händler durchgeführt werden.

• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann Verbrennungen und/oder chemische Verätzungen verursachen.

• Verwenden Sie keine fehlerhaften oder beschädigten Akkus oder Ladegeräte.

• Setzen Sie den Akku keinen mechanischen Stößen aus.

• Halten Sie den Akku fern von Kindern.

• Halten Sie den Akku sauber und trocken.

• Reinigen Sie bei Verschmutzungen die Akkuklemmen mit einem sauberen, trockenen Tuch.

• Entfernen Sie den Akku aus dem Ladegerät, wenn er vollständig aufgeladen ist.

• Entfernen Sie den Akku aus dem Gerät, wenn Sie ihn nicht verwenden, sowie während des Transports.

• Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Schrauben oder Schmuck. Betreiben

• Drücken Sie auf die Akkuanzeigetaste, um den Akku vor dem Gebrauch zu starten. 2046 - 006 - 11.09.2025 41• Vor der erstmaligen Verwendung muss der Akku aufgeladen werden. Verwenden Sie immer ein von Husqvarna zugelassenes Ladegerät. Siehe Zugelassene Ladegeräte auf Seite 48

• Der Akku darf nur verwendet werden, wenn die Umgebungstemperatur zwischen -10°C (14°F) und 40°C (104°F) liegt.

• Verringern Sie die Arbeitslast und/oder Geschwindigkeit, wenn die Akkutemperaturanzeige blinkt. Hinweis: Eine hohe Arbeitslast bei einer Akkutemperatur von weniger als 0°C (32°F) kann zu einem vorübergehenden Akkufehler führen.

• Das Ladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5°C (41°F) und 40°C (104°F) liegt.

• Der Akku wird nicht aufgeladen, wenn die Akkutemperatur mehr als 50°C (122°F) beträgt.

• Drücken Sie die Akkuanzeigetaste, um Informationen zum Ladezustand des Akkus zu erhalten. Husqvarna Connect Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect-App bietet erweiterte Funktionen für Ihr Husqvarna Gerät.

• Erweiterte Produktinformationen.

• Informationen über Geräteteile und -wartung sowie entsprechende Hilfe dazu. Weitere Informationen zu Husqvarna Connect finden Sie unter www.husqvarna.com. Hinweis: Die Husqvarna Connect-App ist nicht überall zum Download erhältlich. Ihr Servicehändler steht Ihnen gerne für weitere Informationen zur Verfügung. Erste Verwendung von Husqvarna Connect

1. Laden Sie die Husqvarna Connect-App auf Ihr Mobiltelefon.

2. Anmeldung bei der Husqvarna Connect-App.

3. Befolgen Sie die Anweisungen in der Husqvarna Connect-App, um sich

zu verbinden und das Gerät zu registrieren. Hinweis: Die Husqvarna Connect-App ist nicht überall zum Download erhältlich. Ihr Servicehändler steht Ihnen gerne für weitere Informationen zur Verfügung. Husqvarna Fleet Services

ist eine Cloud-Lösung, durch die der Flottenmanager bei kommerzieller Anwendung eine Übersicht über alle Geräte erhält. Husqvarna Fleet Services

ist als Webdienst und als App verfügbar. Weitere Informationen zu Husqvarna Fleet Services

finden Sie unter www.husqvarna.com. Hinweis: Die Husqvarna Fleet Services

Cloudlösung ist nicht überall erhältlich. 42 2046 - 006 - 11.09.2025So stellen Sie mit Husqvarna Fleet Services

eine Verbindung zum Gerät her

1. Laden Sie die Husqvarna Fleet Services

-App auf Ihr Mobilgerät herunter.

2. Melden Sie sich bei der Husqvarna Fleet Services

3. Befolgen Sie die Anweisungen, wie das Gerät mit Husqvarna Fleet

zu verbinden ist. Bluetooth

Drahtlostechnologie Geräte mit eingebauter Bluetooth

Drahtlostechnologie können mit mobilen Geräten verbunden werden und haben Zugriff auf zusätzliche Funktionen. Das Symbol für Bluetooth

Drahtlostechnologie leuchtet auf, wenn Ihr Mobiltelefon mit dem Gerät verbunden ist. Firmware über Funk aktualisieren (für Akkus mit integriertem Bluetooth

laden neue Firmware automatisch herunter und installieren diese.

• Der Download beginnt, wenn neue Firmware verfügbar ist und der Akku mit Husqvarna Connect oder Husqvarna Fleet Services

-Anzeige zeigt an, dass der Akku angeschlossen ist, während die Akkuanzeige aktiv ist.

• Das Herunterladen der Firmware dauert 10 bis 15Minuten. Wenn der Download abgebrochen wird oder fehlschlägt, versucht der Akku erneut, die Firmware herunterzuladen.

• Die Firmware-Installation beginnt, wenn der Download abgeschlossen ist und der Akku nicht verwendet oder aufgeladen wird.

• Die LED-Anzeigen für den Ladezustand blinken während der Firmware- Installation. Die Firmware-Installation dauert 10 bis 15Sekunden. So laden Sie den Akku Laden Sie den Akku vor der erstmaligen Verwendung. Ein neuer Akku ist zu 30% geladen. Drücken Sie die Akkuanzeigetaste, um Informationen zum Ladezustand des Akkus zu erhalten. ACHTUNG: Laden Sie den Akku nur bei Umgebungstemperaturen zwischen 5°C (41°F) und 40°C (104°F). ACHTUNG: Der Akku darf nur verwendet werden, wenn die Umgebungstemperatur zwischen -10°C (14°F) und 40°C (104°F) liegt. Hinweis: Der Akku wird nicht aufgeladen, wenn die Akkutemperatur mehr als 50°C (122°F) beträgt.

1. Legen Sie den Akku in das Ladegerät. Wenn die Ladeanzeige am

Ladegerät aufleuchtet, dann ist der Akku richtig an das Ladegerät angeschlossen.

2. Der Akku ist vollständig aufgeladen, wenn alle Ladeanzeigen am Akku

leuchten. 2046 - 006 - 11.09.2025

433. Nehmen Sie den Akku aus dem Ladegerät.

Akku-Ladestatus Ein Husqvarna Li-Ionen-Akku kann in jedem Ladezustand aufgeladen oder genutzt werden. Ladeanzeigen Akkustatus (Ladezustand) 4 Ladeanzeigen leuchten Der Akku ist zu 76% bis 100% geladen. 3 Ladeanzeigen leuchten Der Akku ist zu 51% bis 75% gela- den. Ladeanzeigen Akkustatus (Ladezustand) 2 Ladeanzeigen leuchten Der Akku ist zu 26% bis 50% gela- den. 1 Ladeanzeige leuchtet Der Akku ist zu 11% bis 25% gela- den. 1 Ladeanzeige blinkt Der Akku ist zu 0% bis 10% gela- den. Störungen beseitigen Symptome Ursache Aktion Die Akkufehleranzeige blinkt. Der Akku ist leer. Den Akku aufladen. Hohe Arbeitslast in Verbindung mit sehr niedriger Akkutemperatur. Lassen Sie den Akku aufwärmen. Bringen Sie ihn beispielsweise in einen Innenraum oder betreiben Sie ihn bei niedriger Geschwindigkeit, bis er sich aufgewärmt hat. Der Akku funktioniert nicht. Der maximale Be- triebsbereich des Akkus ist erreicht. Entfernen Sie den Akku aus dem Gerät. Warten Sie fünf Minuten. Drücken Sie die Taste für den Akku-Ladezustand. 44 2046 - 006 - 11.09.2025Symptome Ursache Aktion Die Akkutemperaturanzeige leuchtet. Der Akku ist für die Verwendung zu kalt oder zu warm. Bewahren Sie den Akku in einer Umgebungs- temperatur zwischen -10°C (14°F) und 40°C (104°F) auf. Wenn der Akku die richtige Tempe- ratur hat, kann er wieder verwendet werden. Die Akkutemperaturanzeige blinkt. Der Akku befindet sich nahe des Temperaturgren- zwerts. Verringern Sie die Geschwindigkeit und/oder die Arbeitslast. Bewahren Sie den Akku für optimale Leistung idealerweise bei einer Temperatur zwi- schen +10°C (50°F) und +30°C (86°F) auf. Die Akkutemperaturanzeige leuchtet, während sich der Akku im Ladegerät befindet. Temperaturabweichung: Der Akku ist zu kalt oder zu warm zum Laden. Den Akku abkühlen lassen oder in den Innenbe- reich verlagern, um ihn zu erwärmen. Wenn der Akku die richtige Temperatur hat, kann er wieder aufgeladen werden. Nutzen Sie das Ladegerät nur bei Umgebungstemperaturen zwischen 5°C (41°F) und 40°C (104°F). Setzen Sie das La- degerät keiner direkten Sonneneinstrahlung aus. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an Ihren Händler. Die Akkufehleranzeige leuchtet auf. Der Akku weist einen kritischen Fehler auf. Wenden Sie sich an Ihren Husqvarna Service- händler. Transport und Aufbewahrung

• Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrgutrechts.

• Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.

• Sprechen Sie sich vor dem Versand des Geräts mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie sämtliche geltenden nationalen Vorschriften.

• Bedecken Sie die Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie sicher, dass der Akku eng in der Verpackung liegt, um Schäden und Unfälle zu vermeiden.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf. 2046 - 006 - 11.09.2025 45• Legen Sie den Akku an einem trockenen, frostfreien und sauberen Ort mit der korrekten Temperatur ab.

• Lagern Sie den Akku an einem Ort, an dem die Temperatur zwischen 5°C (41°F) und 25°C (77°F) liegt. Halten Sie den Akku von direkter Sonneneinstrahlung fern.

• Laden Sie den Akku auf 30bis 50%, bevor Sie ihn über längere Zeit einlagern.

• Reinigen Sie den Akku, bevor Sie ihn einlagern. Entsorgen Das Symbol bedeutet, dass das Gerät nicht über den Hausmüll entsorgt werden darf. Recyceln Sie es über Ihre örtliche Entsorgungsstelle für elektrische und elektronische Geräte. Damit tragen Sie zu einem ordnungsgemäßen Abfallmanagement bei. Wenden Sie sich an die örtlichen Behörden, Abfallentsorgungsdienste, Ihren Händler oder Verkäufer, um weitere Informationen zu erhalten. Eine unsachgemäße Entsorgung kann sich negativ auf die Umwelt und die Gesundheit des Menschen auswirken, da potenziell Gefahrstoffe vorhanden sein können. Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden. Entsorgen von Elektro- und Elektronik- Altgeräten Gilt nur für Deutschland Die durchgestrichene Abfalltonne weist darauf hin, dass Sie gesetzlich verpflichtet sind, dieses Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthält, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts entfernt und separat als Batterien bzw. Akkus entsorgt werden. Entfernen von Batterien, Akkus und Leuchtmitteln: Batterien, Akkus oder Leuchtmittel, die aus dem Produkt entfernt werden können, ohne es zu beschädigen, müssen vor der Entsorgung entfernt und separat als Batterien, Akkus oder Leuchtmittel entsorgt werden. Die folgenden Batterien oder Akkus sind in diesem Produkt enthalten:

• Chemie: Litium Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte: Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen. Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 m² und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im

2046 - 006 - 11.09.2025Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder Elektronikgeräts muss der

Vertreiber ein Altgerät desselben Gerätetyps kostenlos zurücknehmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Nähe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin geliefert wird: In diesem Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.

2. Der Vertreiber muss Altgeräte mit einem Durchmesser von weniger

als 25 cm auf Wunsch des Endbenutzers an der Verkaufsstelle oder in unmittelbarer Nähe zurücknehmen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder Elektronikgeräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätetyp beschränkt. Bei Abschluss des Kaufvertrags für ein neues Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugeben oder kostenlos abholen zu lassen, und den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugeben. Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400 m² beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m² beträgt, wobei die kostenlose Abholung von Elektro- oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

• 2 (Geräte mit Displays) und

• 4 (große Geräte mit mindestens einer äußeren Abmessung von mehr als 50 cm) Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in angemessener Nähe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neues Gerät zu erwerben. Datenschutz Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind dafür verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik-Altgeräten zu löschen. WEEE-Registrierungsnummer Husqvarna 10168717 Sammlungs- und Verwertungsraten Gemäß der WEEE-Richtlinie sind die EU-Mitgliedstaaten verpflichtet, Daten über Elektro- und Elektronik-Altgeräte zu sammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie auf der BMUV-Website: https://www.bmuv.de/themen/wasser-ressourcen-abfall/ kreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeraete Eingetragene Marken Die Bluetooth

-Wortmarke und die Logos sind eingetragene Marken von und die Verwendung dieser Marken durch Husqvarna erfolgt unter Lizenz. Technische Daten Die technischen Daten finden Sie auf dem Typenschild auf dem Akku. 2046 - 006 - 11.09.2025 47Zugelassene Ladegeräte Tabelle Ladegerät QC330 QC500 40-C500X 40-C750X 40-C1000X4 Ausgangsspannung, V 36 36 36 36 36 Eingangsspannung, V 100–240 100–240 100–240 100–240 100–240 Frequenz, Hz 50–60 50–60 50–60 50–60 50–60 Leistung, W 330 500 500 750 1000

Tabelle Ladegerät 40-C500X 40-C750X 40-C1000X4 Ausgangsspannung, V 36 36 36 Eingangsspannung, V 100–240 100–240 100–240 Frequenz, Hz 50–60 50–60 50–60

Die maximale Leistung beim Laden von nur einem Akku beträgt 600W. 48 2046 - 006 - 11.09.2025Ladegerät 40-C500X 40-C750X 40-C1000X4 Leistung, W 500 750 1000

Die maximale Leistung beim Laden von nur einem Akku beträgt 600W. 2046 - 006 - 11.09.2025 49Επισκόπηση προϊόντος
