BEDIENUNGSANLEITUNG 40-B220X HUSQVARNA

DE Bedienungsanweisung 39-49

EL Odyicxpnans 50-59

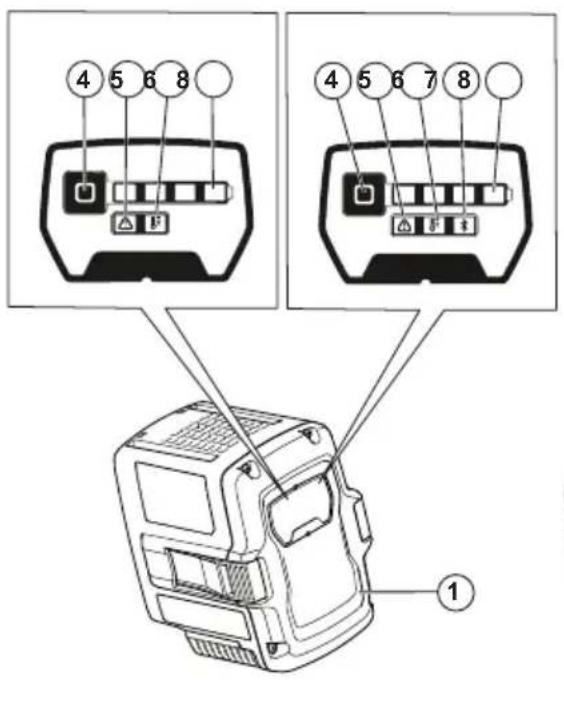

1.Akku

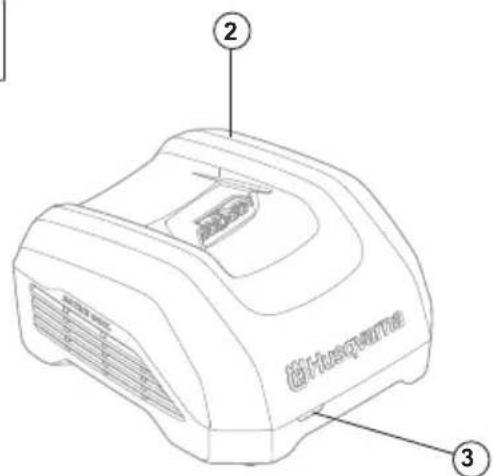

2. Akkuladegerat (Zubehor)
3. Lade- und Fehleranzeige am Ladegerät
4. Akkuanzeigetaste
5. Fehleranzeige am Akku
6. Akkutemperaturanzeige
7. Bluetooth®-Anzeige (falls zutreffend)
8. LED-Anzeigen für Ladestatus

Symbole auf dem Gerät

Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Dieses Gerät kann schwere oder tõdliche Verletzungen des Bedieners oder anderer Personen verursachen.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen.

Spritzwassergeschützt.

Dieses Gerät entspricht den geltenden EG-Richtlinien.

Dieses Gerät entspricht den geltenden UK-Richtlinien.

Recyclelin Sie das Gerät an einer entsprechenden Recyclingstation für elektrische und elektronische Geräte.

Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden.

Tauchen Sie den Akku nicht in Wasser.

Wenn das Gerät mit Bluetooth® Drahtlostechnologie ausgestattet ist. Das Symbol Bluetooth® wird auf dem Etikett mit dem Gerätenamen angegeben. Siehe Bluetooth® Drahtlostechnologie auf Seite 43.

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsforderungen für eine gewerbliche Bereiche.

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besondere wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNING: Wird verwendet, wenn bei

Nichtbeachtung der Anweisungen in thism Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei

Nichtbeachtung der Anweisungen in thism Handbuch die Gefahr von Schaden am Gerat, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nicht sind.

Wichtige Sicherheitshinweise

WARNING: Lesen Sie alle Warn- und

Sicherheitshinweise. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

Hinweis: Bewahren Sie alle Warn- und Sicherheitshinweise auf.

• Verwenden Sie nur von Husqvarna zugelassene Akkuladegerate zum Aufladen von Husqvarna Originalakkus. Die Akkus verfügen über eine Softwareverschlussung.
• Verwenden Sie als Stromversorgung für die zugehörigen Husqvarna Geräte nur wiederaufladbare Husqvarna Akkus. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.
• Versuchen Sie nicht, den Akku zu reparieren oder zu zerlegen. Sümmtliche Reparaturen dürfen nur von einem autorisierten Handler durchgeführt werden.
• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann Verbrennungen und/oder chemische Verzürgungen verursachen.
• Verwenden Sie keine fehlerhaften oder beschädigten Akkus oder Ladegeräte.
• Setzen Sie den Akku keinen mechanischen Stößen aus.
• Halten Sie den Akku fern von Kindern.
• Halten Sie den Akku sauber und trocken.
• Reinigen Sie bei Verschmutzungen die Akkuklemmen mit einem sauberen, trockenen Tuch.
• Entfernen Sie den Akku aus dem Ladegerät, wenn er vollständig aufgeladen ist.
• Entfernen Sie den Akku aus dem Gerät, wenn Sieihn nicht verwenden, sowie während des Transports.
  Lagern Sie Akkus getrennt von Metallgegenständen wie Nageln, Schrauben oder Schmuck.

Betreiben

• Drücken Sie auf die Akkuanzeigetaste, um den Akku vor dem Gebrauch zu starten.

• Vor der erstmaligen Verwendung muss der Akku aufgeladen werden.
  Verwenden Sie immer ein von Husqvarna zugelassenes Ladegerät.
  Siehe Zugelassene Ladegeräte auf Seite 48.

• Der Akku darf nur verwendet werden, wenn die Umgebungstemperatur zwischen -10°C (14°F) und 40°C (104°F) liegt.
  Verringern Sie die Arbeitslast und/oder Geschwindigkeit, wenn die Akkutemperaturanzeige blinkt.

Hinweis: Eine hohe Arbeitslast bei einer Akkuttemperatur von weniger als 0^ (32^) kann zu einem vorübergehenden Akkufehler führen.

• Das Ladegerätarf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5^ (41^) und 40^ (104^) liegt.
• Der Akku wird nicht aufgeladen, wenn die Akkutemperatur mehr als 50^ ( 122^ ) beträgt.
• Drücken Sie die Akkuanzeigetaste, um Informationen zum Ladezustand des Akkus zu erhalten.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect-App bietet erweiterte Funktionen für Ihr Husqvarna Gerät.

• Erweiterte Produktinformationen.
• Informationen über Geräteile und -wartung sowie entsprechende Hilfe dazu.

Weitere Informationen zu Husqvarna Connect finden Sie unter www.husqvarna.com.

Hinweis: Die Husqvarna Connect-App ist nicht überall zum Download erhaltlich. Ihr Servicehändler steht ihrenigeria fur weitere Informationen zur Verfugung.

Erste Verwendung von Husqvarna Connect

1. Laden Sie die Husqvarna Connect-App auf Ihr Mobiltelefon.
2. Anmeldung bei der Husqvarna Connect-App.
3. Befolgen Sie die Anweisungen in der Husqvarna Connect-App, um sich zu verbinden und das Gerät zu registrieren.

Hinweis: Die Husqvarna Connect-App ist nicht überall zum Download erhältlich. Ihr Servicehändler steht Ihnen kein für weitere Informationen zur Verfugung.

Husqvarna Fleet Services

Husqvarna Fleet Services™ ist eine Cloud-Lösung, durch die der Flottenmanager bei=kommerzieller Anwendung eine Übersicht über alle Geräte erhält. Husqvarna Fleet Services™ ist als Webdienst und als App verfügbar. Weitere Informationen zu Husqvarna Fleet Services™finden Sie unter www.husqvarna.com.

Hinweis: Die Husqvarna Fleet Services™ Cloudösung ist nicht überall erhältlich.

So stellen Sie mit Husqvarna Fleet Services™ eine Verbindung zum Gerät her

1. Laden Sie die Husqvarna Fleet Services ^TM -App auf Ihr Mobilgerät herunter.
2. Melden Sie sich bei der Husqvarna Fleet Services ^TM -App an.
3. Befolgen Sie die Anweisungen, wie das Gerät mit Husqvarna Fleet Services™ zu verbinden ist.

Bluetooth® Drahtlostechnologie

Geräte mit eingebauter Bluetooth® Drahtlostechnologie konnen mit mobilen Geräten verbunden werden und haben Zugriff auf zusätzliche Funktionen.

Das Symbol für Bluetooth® Drahtlostechnologie leuchtet auf, wenn Ihr Mobiletelefon mit dem Gerät verbunden ist.

Firmware über Funk aktualisieren (für Akkus mit integriertem Bluetooth®)

Akkus mit Bluetooth® laden neue Firmware automatisch herunter und installieren diese.

• Der Download beginnnt, wenn neue Firmware verfügbar ist und der Akku mit Husqvarna Connect oder Husqvarna Fleet Services™ verbunden ist.
  Die Bluetooth -Anzeige zeigt an, dass der Akku angeschlossen ist, während die Akkuanzeige aktiv ist.

• Das Herunterlagen der Firmware tauert 10 bis 15 Minuten. Wenn der Download abgebrochen wird oder fehlschlägt, versucht der Akkuarneut, die Firmware herunterzuladen.
  Die Firmware-Installation beginnt, wenn der Download abgeschlossen ist und der Akku nicht verwendet oder aufgeladen wird.
  Die LED-Anzeigen für den Ladezustand blinken während der Firmware-Installation. Die Firmware-Installation tauert 10 bis 15 Sekunden.

So laden Sie den Akku

Laden Sie den Akku vor der erstmaligen Verwendung. Ein neuer Akku ist zu 30% geladen. Drücken Sie die Akkuanzeigetaste, um Informationen zum Ladezustand des Akkus zu erhalten.

ACHTUNG: Laden Sie den Akku nur bei

Umgebungstemperaturen zwischen 5^ (41^) und 40^ (104 F).

ACKTUNG: Der Akku darf nur verwendet werden, wenn die Umgebungstemperatur zwischen -10^ (14°F) und 40^ (104°F) liegt.

Hinweis: Der Akku wird nicht aufgeladen, wenn die Akkutemperatur mehr als 50^ ( 122^ ) beträgt.

1. Legen Sie den Akku in das Ladegerät. Wenn die Ladeanzeige am Ladegerät aufleuchtet, dann ist der Akku richtig an das Ladegerät angeschlossen.

2. Der Akku ist vollständig aufgeladen, wenn alle Ladeanzeigen am Akku leuchten.

3. Nehmen Sie den Akku aus dem Ladgerat.

Akku-Ladestateus

Ein Husqvarna Li-Ionen-Akku kann in jedem Ladezustand aufgeladen oder genutzt werden.

Ladeanzeigen Akkustatus (Ladezustand)

4 Ladeanzeigen leuchten Der Akku ist zu 76 % bis 100 % geladen.

3 Ladeanzeigen leuchten Der Akku ist zu 51 % bis 75 % gela-den.

Ladeanzeigen Akkustatus (Ladezustand)
2 Ladeanzeigen leuchten Der Akku ist	zu 26 % bis 50 % gela-den.
1 Ladeanzeige leuchtet Der Akku ist	zu 11 % bis 25 % gela-den.
1 Ladeanzeige blinkt Der Akku ist zu	0% bis 10% gela-den.

Störungen beseitigen

Symptome Ursache Aktion
Die Akkufehleranzeige blinkt. Der Akku ist leer. Den	Akku aufladen.
	Hohe Arbeitslast in Verbindung mit sehr niedriger Akkutemperatur.	Lassen Sie den Akku aufwärmen. Bringen Sieihn beispisseweise in einen Innenraum oder betreiben Sieihn bei niedriger Geschwindigkeit, bis er sich aufgewärmt hat.
	Der Akku funktioniert nicht. Der maximale Betriebsbereich des Akkus ist erreicht.	Entfern den Sie den Akku aus dem Gerät. Warten Sie fünf Minutes. Drücken Sie die Taste für den Akku-Ladezustand.
Die Akkutemperaturanzeige leuchtet. Der Akku ist für die Verwendung zu kalt oder zu warm.	Bewahren Sie den Akku in einer Umgebungs-temperatur zwischen -10 °C (14 °F) und 40 °C (104 °F) auf. Wenn der Akku die richtige Tempe-ratur hat, kann er wieder verwendent werden.
Die Akkutemperaturanzeige blinkt. Der Akku befindet sich nahe des Temperaturgren-zwerts.	Verringern Sie die Geschwindigkeit und/oder die Arbeitslast. Bewahren Sie den Akku für optimale Leistung idealerweise bei einer Temperatur zwi-schen +10 °C (50 °F) und +30 °C (86 °F) auf.
Die Akkutemperaturanzeige leuchtet, während sich der Akku im Ladegerät befindet.	Temperaturabweichung: Der Akku ist zu kalt oder zu warm zum Laden.	Den Akku abkühlen setzen oder in den Innense-rich verlagern, umihn zu erwämen. Wenn der Akku die richtige Temperatur hat, kann er wieder aufgeladen werden. Nutzen Sie das Ladegerät nur bei Umgebungstemperaturen zwischen 5 °C (41 °F) und 40 °C (104 °F). Setzen Sie das La-degerät keiner direkten Sonneneinstrahlung aus. Wenn das Problem weiterhin besteht, wenden Sie sichitte an ihren Handler.
Die Akkufehleranzeige leuchtet auf.	Der Akku weist einen kritischen Fehler auf.	Wenden Sie sich an ihren Husqvarna Service-händler.

Transport und Aufbewährung

• Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrungsrechts.

• Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.

• Sprechen Sie sich vor dem Versand des Geräts mit einer Person ab, die speziell im Gefahr gutversand geschult ist. Beachten Sie samsliche geltenden nationalen Vorschriften.

• Bedecken Sie die Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie safer, dass der Akku eng in der Verpackung liegt, um Schäden und Unfälle zu vermeiden.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommt kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.

• Legen Sie den Akku an einem trockenen, frostfrei und sauberen Ort mit der korrekten Temperatur ab.

• Lagern Sie den Akku an einem Ort, an dem die Temperatur zwischen 5^ (41^) und 25^ (77^) liegt. Halten Sie den Akku von direkter Sonneneinstrahlung fern.
• Laden Sie den Akku auf 30 bis 50% , bevor Sieihn über langere Zeit einlagern.
• Reinigen Sie den Akku, bevor Sie ihn einlagern.

Entsorgen

Das Symbol bedeutet, dass das Gerät nicht über den Hausmüll entsorgt werdenarf. Recyclen Sie es uber ihre ortliche Entsorgungsstelle fur elektrische und elektronische Geräte. Damit tragen Sie zu einem ordnungsgemäß Abfallmanagement bei. Wenden Sie sich an die ortlichen Behörden, Abfallentsorgungsdienste, ihren Handler oder Verkäufen, um weitere Informationen zu erhalten. Eine unsachgemäß Entsorgung kann sich negativ auf die Umwelt und die Gesundheit des Menschen auswirken, da potenziell Gefahrstoffe vorhanden sein konnen.

Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Gerats zu finden.

Entsorgen von Elektro- und Elektronik-Altgeräten

Gilt nur für Deutschland

Die durchgestrichene Abfalltonne weist daraufhin, dass Sie gesetzlich verpflichtet sind,这点es Gerät getrennt vom unsortingen Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüller oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthalt, die nicht dauerhaft installiert sind, müssen dieser vor der Entsorgung des Produkts entfern und separat als Batterien bzw. Akkus entsorgt werden.

Entferen von Batterien, Akkus und Leuchtmittel:

Batterien, Akkus oder Leuchtmittel, die aus dem Produkt entfern werden können, ohne es zu beschädigen, müssen vor der Entsorgung entfern und separat als Batterien, Akkus oder Leuchtmittel entsorgt werden. Die folgenden Batterien oder Akkus sind in thisem Produkt enthalten:

• Akkutyp: Li-ion
  Chemie: Lithium

Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte:

Wie im Folgenden bisher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen.

Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400m^2 und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im

Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder Elektronikgeräts muss der Vertreiber ein Altgerät desselben Geräteypes kostenlos zurücknehmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Höhe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin gefleiert wird: In thisem Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.
2. Der Vertreiber muss Altgeräte mit einem Durchmesser von weniger als 25 cm auf Wunsch des Endbenutzters an der Verkaufsstelle oder in unmittelbarer Höhe zurücknemen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder Elektronikgerten in Verbindung stehen und ist auf drei Altgeräte pro Geräte typ beschrankt.

Bei Abschluss des Kaufvertrags für ein neuen Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugegeben oder kostenlos abholen zu halten, und den Endbenutzer Fragen, aber er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugegeben.

Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lagerund Versandfläche für Elektro- und Elektronikgeräte mindestens 400m^2 betragt oder wenn die gesamte Lager- und Versandfläche mindestens 800m^2 betragt, wobei die kostenlose Abholung von Elektro- oder Elektronikgeräten auf die folgenden Kategorien beschrankt ist:

• 1 (Wärmeüberträger)
• 2 (Geräte mit Displays) und
• 4 (große Geräte mit mindestens einer äußerten Abmessung von mehr als 50 cm)

Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entspruchende Rücknahmestellen in angemessener Höhe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine außere Abmessung 25 cm überschreitet, die der Endbenutzer zusückgeben möchte, ohne ein neues Gerät zu erwerben.

Datenschutz

Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind dafür verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik-Altgeräten zu Löschen.

WEEE-Registrierungsnummer

Husqvarna 10168717

Sammlungs- und Verwertungsraten

Gemäß der WEEE-Richtlinie sind die EU-Mitgliedstaaten verpflichtet, Daten über Elektro- und Elektronik-Altgeräte zuSAMeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie aufder BMUV-Website: https://www.bmuv.de/themen/wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeraete

Eingetragene Marken

Die Bluetooth®-Wortmarke und die Logos sind eingetragene Marken von und die Verwendung dieser Marken durch Husqvarna erfolgt unter Lizenz.

Technische Daten

Die technischen Daten finden Sie auf dem Typenschild auf dem Akku.

Zugelassene Ladegeräte

Tabelle

Ladegerät QC330 QC500 40-C500X 40-C750X 40-C1000X4
Ausgangsspannung, V 36	36 36 36 36
Eingangsspannung, V 100	-240 100-240 100-240 100-240
Frequenz, Hz 50-60 50-60 50-60 50-60 50-60
Leistung, W 330 500	500 750 1000				9

Tabelle

Ladegerät 40-C500X 40-C750X 40-C1000X4
Ausgangsspannung, V	36	36	36
Eingangsspannung, V	100-240	100-240	100-240
Frequenz, Hz	50-60	50-60	50-60

Die maximale Leistung beim Laden von nur einem Akku beträgt 600 W.

Ladegerät 40-C500X 40-C75	0X 40-C1000X4
Leistung, W 500 750 1000			10

Die maximale Leistung beim Laden von nur einem Akku beträgt 600 W.
