40-B220X - Batería HUSQVARNA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Batería de iones de litio
Marca	Husqvarna
Modelo	40-B220X
Tensión nominal	36 V
Capacidad energética	220 Wh
Peso (estimado)	1,5 kg
Rango de temperatura de uso	-10 °C a 40 °C
Rango de temperatura de carga	5 °C a 40 °C
Indicador de nivel de carga	4 indicadores LED (0-100%)
Indicador de error	Sí (intermitente o fijo)
Indicador de temperatura	Sí (encendido o intermitente)
Tecnología inalámbrica Bluetooth	Disponible en algunos modelos (símbolo Bluetooth)
Cargadores compatibles	QC330, QC500, 40-C500X, 40-C750X, 40-C1000X4
Protección contra salpicaduras	Sí (IPX? no especificado)
Seguridad	No desmontar, no exponer al calor, no cortocircuitar
Mantenimiento y limpieza	Limpiar con un paño seco, mantener limpio y seco
Almacenamiento	Temperatura 5 °C a 25 °C, cargar entre 30% y 50% antes de almacenamiento prolongado
Transporte	Respetar la legislación sobre mercancías peligrosas, proteger los contactos
Reciclaje	No tirar a la basura doméstica, reciclar en un punto de recogida
Vida útil estimada	Varios cientos de ciclos de carga

Preguntas frecuentes - 40-B220X HUSQVARNA

¿Cómo cargar la batería por primera vez?

Cargue la batería antes del primer uso. Colóquela en un cargador Husqvarna homologado (QC330, QC500, 40-C500X, 40-C750X o 40-C1000X4) hasta que los 4 indicadores LED estén encendidos. La batería nueva está cargada al 30%.

¿Qué cargadores son compatibles con la batería 40-B220X?

Los cargadores homologados son: QC330, QC500, 40-C500X, 40-C750X y 40-C1000X4. Utilice únicamente cargadores Husqvarna originales.

¿Qué hacer si el indicador de error de la batería parpadea?

Esto puede indicar una batería descargada (recárguela) o una carga de trabajo importante a temperatura muy baja (caliente la batería). Si el problema persiste, contacte a un taller de mantenimiento Husqvarna.

¿Se puede usar la batería en clima frío?

Sí, la batería se puede usar entre -10 °C y 40 °C. Sin embargo, una carga de trabajo importante a temperatura inferior a 0 °C puede provocar un error temporal. Caliente la batería si es necesario.

¿Cómo almacenar la batería a largo plazo?

Almacene la batería en un lugar seco, limpio y protegido de heladas, a una temperatura entre 5 °C y 25 °C. Cárguela entre el 30% y el 50% antes de un almacenamiento prolongado. Límpiela antes de guardarla.

¿Cómo limpiar la batería?

Limpie los terminales con un paño limpio y seco si están sucios. Mantenga la batería limpia y seca. No sumerja la batería en agua.

¿La batería es hermética?

La batería está protegida contra salpicaduras de agua, pero no debe sumergirse en agua. El símbolo de protección contra salpicaduras aparece en el producto.

¿Cómo conocer el nivel de carga de la batería?

Presione el botón del indicador de batería. Los 4 indicadores LED indican el estado de carga: 1 intermitente = 0-10%, 1 encendido = 11-25%, 2 = 26-50%, 3 = 51-75%, 4 = 76-100%.

¿Qué hacer si la batería no funciona?

Retire la batería del producto, espere 5 minutos y luego presione el botón del indicador. Si el problema persiste, verifique la temperatura (debe estar entre -10 °C y 40 °C). Si el indicador de error está fijo, contacte a un taller de mantenimiento.

¿Cómo actualizar el firmware a través de Bluetooth?

Las baterías con Bluetooth integrado descargan e instalan automáticamente los nuevos firmware a través de la aplicación Husqvarna Connect o Husqvarna Fleet Services. La descarga dura 10-15 minutos, la instalación 10-15 segundos. Los LED parpadean durante la instalación.

MANUAL DE USUARIO 40-B220X HUSQVARNA

ES Manual de usuario 60-68

ET Kasutusjuhend 69-77

FI Kayttoohje 78-86

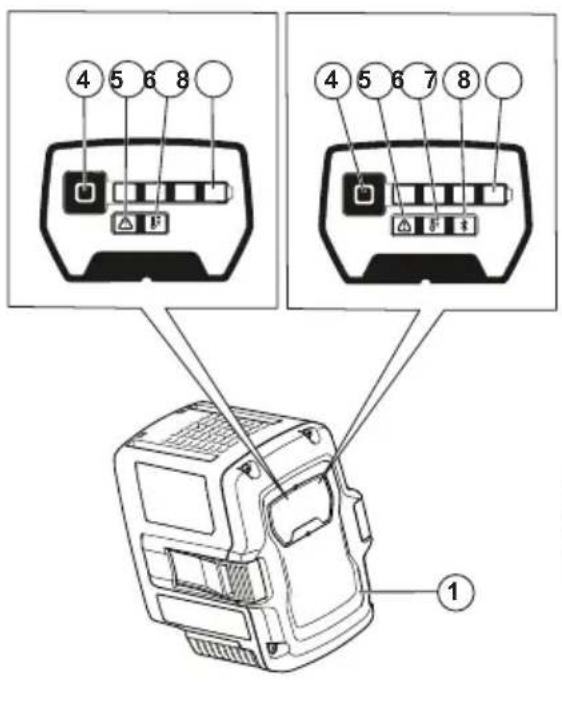

Descripción del producto

1. Bateria
2. Cargador de bateria (accesorio)
3. Indicador de energia y de error del cargador
4. Botón del indicator de la bateria
5. Indicador de error de la batería
6. Indicador de temperatura de la bateria
7. Indicador Bluetooth (si proceeds)
8. Indicadores del estado de energia

Simbolos que aparecen en el producto

Tenga cuidado y utilise el producto correctamente. Este producto pueda occasionar lesiones graves o mortales tanto al usuario como arialquier other persona.

Lea atentamente el manual de usuario y asegürese de que entiende las instrucciones antes de utilizar este producto.

Protegido contra salpicaduras de agua.

El producto cumple con las directivas CE vigentes.

Este producto cumple con las directivas del Reino Unido vigentes.

Recycle el producto en un lugar apto para el desecho de equipos electricos y electronicos.

Ni el producto ni su embalaje son residuos domesticos.

Nosumerja la bateria en agua.

Si el producto cuenta con Tecnología inalámbrica Bluetooth® El simbolo Bluetooth® aparecerá en la etiqueta del nombre del producto. Consulta Tecnología inalámbrica Bluetooth® en la página 64.

Nota: Los demás@simbolos y etiquetas que aparecen en el producto corresponden a requisitos de homologaciónspecificos deoraszonas commerciales.

Definiciones de seguridad

Las advertencias, precauiones y notas se utilizen para destacar informacion especialmente importante del manual.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCION: Indica un riesgo de daños en el producto,otiros materiales o el和地区 adyacente si no se respetan las instrucciones del manual.

Note: Se usa para proportionsar más información necesaria en una situación determinada.

Instrucciones de seguridad importantes

ADVERTENCIA: Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones decurity puede occasionar descargas electricas, incendios o lesiones graves.

Nota: Guarde todas las advertencias e instrucciones.

• Utilice únicamente cargadores de bateria Husqvarna aprobados para cargas las baterias originales de Husqvarna. Las baterías estan encryptadas mediante software.
• Utilice las baterias recargables aprobadas por Husqvarna como fuente de alimentacion solo para los productos Husqvarna relacionados. Para evaporar lesiones, no utilise la bateria como fuente de alimentacion deculospositivos.
• No intente desmontar ni reparar la bateria. Las reparaciones deben ser realizadas exclusivamente por un distribuidor autorizzato.
• Mantenga la bateria lejos de la luz directa del sol, de fuentes de calor o de las llamas. La bateria puede provocar quemaduras o quemaduras químicas.
• No utilise una bateria o un cargador de bateria defectuoso o danado.
• Evite que la bateria reciba golpes.
• Mantenga la bateria alejada de los niños.
• Mantenga la batería limpia y seca.
• Si los terminales de la baterfa se ensucian, limpielos con un trapo secó y limpio.
• Retire la bateria del cargador cuando está Completely cargada.
• Extraiga la bateria del producto cuando no lo usa y durante el transporte.
• Guarde la bateria alejada de objetos metálicos, como clavos, tornillos o joyas.

Funcionamento

• Pulse el botón del indicator de la bateria para activarla antes de utilizeslra.

• La bateria debecargarse antedevilizarse porprimera vez. Utilice sempre un cargador de bateria aprobado por Husqvarna.Consulte Cargadores de bateria homologados en la pagina 67.

• Utilice la bateria solo cuando la temperatura ambiente oscile entre -10 °C y 40 °C (14 °F y 104 °F).

• Reduzca la energia de workable o la velocidad cuando el indicator de temperatura de la bateria está parpadeando.

Note: Unaarga de trabajo elevada cuando la temperatura de la bateria es inferior a 0^ (32°F)uede provocar un error temporal de la bateria.

• Utilice el cargador de bateria solo cuando la temperatura ambiente oscile entre 5^ y 40^ (41°F y 104°F).
• La bateria no se cargará si su temperatura es superior a 50^ (122°F).
• Pulse el botón del indicator de la bateria para Obtener información sobre su estado de carga.

Husqvarna Connect

Husqvarna Connect es una aplicacion gratuite para su dispositivo movable. La aplicacion Husqvarna Connect proportiona más functions para su producto Husqvarna.

• Información ampliada sobre el producto.
• Información y asistencia sobre piezas y mantenimiento de produits.

Para Obtener más información sobre Husqvarna Connect, consulte www.husqvarna.com.

Note: La aplicación Husqvarna Connect no se pueda descargar en todos losmercados. Póngase encontacto con su distribuidor para Obtener más información.

Uso de Husqvarna Connect

1. Descargue la aplicacion Husqvarna Connect en su dispositivo móvil.

2. Registre una cuenta en la aplicacion Husqvarna Connect.

3. Siga las instrucciones de la aplicacion Husqvarna Connect para conectarse y registrar el producto.

Note: La aplicación Husqvarna Connect no se pueda descargar en todos losmercados. Pongase encontacto con su distribuidor para Obtener mas informacion.

Husqvarna Fleet Services

Husqvarna Fleet Services™ es una solución en la nube que proportionsc al administrador de flotas commerciales una visión general de todos los productos. Husqvarna Fleet Services™ está disponible como servicios web y como aplicación. Para Obtener más informacion sobre Husqvarna Fleet Services™, consulte www.husqvarna.com.

Nota: La solución en la nube Husqvarna Fleet Services™ no está disponible en todos losmercados.

Conexión del producto con Husqvama Fleet Services™

1. Descargue la aplicacion Husqvarna Fleet Services en su dispositivo movil.
2. Inicia sesión en la aplicación Husqvarna Fleet Services TM.
3. Siga las instrucciones sobre como emparejar el producto con Husqvarna Fleet ServicesTM.

Tecnología inalámbrica Bluetooth®

Los productos con Tecnología inalámbrica Bluetooth® integrada se pueda conectar a dispositivos móvil, lo que activa funciona adiciones.

Cuando el dispositivo móvil está conectado al producto, el símbolo de la Tecnología inalámbrica Bluetooth se enciende.

Actualización inalámbrica del firmware (para baterías con Bluetooth® integrado)

Las baterias con Bluetooth® descargan e instalan automatistically el nuevo firmware.

• La descarga se inicia cuando hay nuevo firmware disponible y la bateria está conectada a Husqvarna Connect o Husqvarna Fleet Services™.
• El indicator Bluetooth se enciende cuando la bateria está conectada y su pantalla está activa.
• La descarga del firmware tarda entre 10 y 15关键时刻. Si la descarga se interrupme o falla, la bateria intentará descargar el firmware de nuevo.
• La instalación del firmware se inicia cuando se complete la descarga y la bateria no está en uso o no se está cargando.
• LosindicadoresLED del estado de carga parpadean durante la instalacion del firmware. La instalacion del firmware tarda entre 10 y 15segundos.

Carga de la batería

Cargue la bateria晕 antes de su primer uso. Una bateria nuevo está cargada al 30% . Pulse el boton del indicator de la bateria para Obtener informacion sobre su estado dearga.

PRECAUCION: Cargue la bateria solamente a una temperatura ambiente de entre 5^ y 40^ (41°F y 114°F).

PRECAUCION: Utilice la bateria solo cuando la temperatura ambiente oscile entre -10 °C y 40 °C (14 °F y 104 °F).

Nota: La batería no se cargará si su temperatura es superior a 50^ (122^) .

1. Coloque la bateria en el cargador. Si el indicator de carga del cargador se enciende, la bateria está conectada correctamente al cargador.
2. La bateria está Completely cargada cuando todos losindicadores de carga de la bateria estan encendidos.
3. Retire la batería del cargador.

Estado de la carga de la bateria

Una batería de ion-litio Husqvarna se puedaregar outilizar seaequal sea su nivel de carga.

Indicadores de energia (estados de la batería (estados de carga)

4indicadores de energia encendidos La batería tiene una energia del 76% al 100%.

3indicadores de energia encendidos La batería tiene una energia del 51% al 75%.

2indicadores de energia encendidos La batería tiene una energia del 26% al 50%.

Indicadores de energia (estados de la batería (estados de carga)

1 indicator de energia encendido La batería tiene una energia del 11% al 25%.

1 indicator de energia parpadaea La batería tiene una energia del 0% al 10%.

Resolución de problemas

Síntomas Causa Acción
El indicator de error de la batería parpadea. La batería está descargada. Cargue la batería.
	Carga de trabajo elevada y temperatura de la batería muy baja.	Haga que la batería se caliente. Por exemple, co-loquela en un lugar resguardado o工作的a baja velocidad hasta que la batería está caliente.
	La batería no funciona. El rango de functionamien-to de la batería está en su limite.	Extralga la batería del producto. Espere 5 minu-tos. Pulse el botón del indicator de la batería.
El indicator de temperature de la batería está en-cendido.	La batería está demasiado fria o demasiado ca-liente para utiliserla.	Mantenga la batería a una temperatura ambienteentre -10 °C y 40 °C (14 °F y 104 °F). Cuando la batería alcance la temperatura adecuada,oulda usarse de nuevo.
El indicator de temperatura de la batería parpa-dea.	La batería está cerca del limite de temperatura. Re-	Uzca la velocidad o la carga de trabajo. Man-tenga la batería a la temperatura recomendada de entre +10 °C y +30 °C (50 °F y 86 °F) para un rendimiento optimo.
El indicator de temperatura de la batería está en-cendiado cuando la batería está en el cargador.	Desviación de la temperatura; la batería está de-masiado fria o demasiado caliente para cargarla.	Deje que la batería se enfrie o llevela a un lugar resguardado para que se caliente. Cuando la batería alcance la temperatura adecuada,ouldar car-garse de nuevo. Asegürese de usar el cargador con una temperatura ambiente de entre 5 °C y 40 °C (41 °F y 104 °F). Proteja el cargador de batería de la luz del sol. Si el problema persististe, póngase en contacto con su distribuidor.
El indicator de error de la batería se enciende.	La batería tiene un error critico.	Acuda a un taller de servicios Husqvarna.

Transporte y almacenimiento

• Las baterias de iones de litio incluidas cumplen los requisitos de la normativa sobre mercancias peligrosas.
• Es obligatorio cumplir el requisito especial indicado en el paquete y en las etiquetas para los transporte commerciales, incluidos los realizados por terceros y agencies de transporte.
• Hable con algunos con formación especial en materiales peligrosos antes de enviar el producto. Respete todas las normativas naciasas aplicables.
• Cubra con cinta los contactos cuando ponga la bateria en un paquete. Embale la bateria en un paquete bien ajustado para estar daños y accidentes.

• No almacene la bateria en Lugares donde pueda generatese electricidad estatica. No guarde la batería en una caja metálica.

• Guarde la bateria en un lugar seco, resguardado de las heladas, limpio y queonga una temperatura adecuada.

• Guarde la bateria en un lugar cuya temperatura oscile entre 5^ y 25^ (41°F y 77°F). Proteja la bateria de la luz del sol.
• Cargue la batería entre el 30% y el 50% antes de guardarla durante periodos de tiempo prolongados.
• Limpie la batería antes de guardarla.

Eliminación

El significo significa que el producto no pueda desecharse con los residuos domesticos. Recicleto a工程技术 del systemat local de recogida de equipos electricos y electronicos. Esto contribuye a una gestion adecadura de los residuos al final de la vidautilde los productos. Pongase en contacto con las autoridades locales,los servicios de recogida de residuos domesticos

o su distribuidor Husqvarna para Obtener más información. La eliminación incorrecta pueda tener efectos negativos en el medioambiente y la salute humana, debido a la possible presencia de sustancias peligrosas.

Nota: El的概率 aparece en el producto o el paquete del producto.

Cargadores de bateria homologados

Marcas commerciales registrasas

Los logotipos y las denominaciones Bluetooth® son MARCAS commerciales registradas propiedad de y su uso por parte de Husqvarna está suseto a una licencia.

Datasétécnicos

Para conocer los datos技术和icos, consulte la placac decharacteristicas de la bateria.

Tabla

Cargador de batería QC330 QC500 40-C500X 40-C750X 40-C1000X4
Tensión de salute, V 36 36 36 36 36 36
Tensión de entrada, V 100-240 100-240 100-240 100-240 100-240
Frecuencia, Hz 50-60 50-60 50-60 50-60 50-60
Potencia, W 330 500 500 750 1000				13

La potencia Tmaxima cuando searga solo una bateria es de 600 W.

Tabla

Cargador de batería 40-C500X 40-C750X 40-C1000X4
Tensión de salute, V 36 36 36
Tensión de entrada, V 100-240 100-240 100-240 100-240
Frecuencia, Hz 50-60 50-60 50-60
Potencia, W 500 750 1000			14

La potencia Tmaxima cuando searga solo una bateria es de 600 W.

Toote tutvustus

Protegido contra salpicos de agua.

Bluetooth® bezdrótrová technología

Vyrobyk so vstavanou bezdrótvov technologiou Bluetooth® sa dokazu tripojit k mobilnym zariadeniam a toto tripojenie umoznju peuzivanie dalsich funkciil.

Symbol pre bezdrótvu technologiu Bluetooth® sa rozsvieti, ked je vase mobilné zariadenie pripojené k vyrobku.

Instrucciones originales

Originaaljuhend

Alkuperäiset ojheet
