Tipo de producto	Batería de iones de litio recargable
Marca	Husqvarna
Modelo	40B330X
Tensión nominal	36 V
Peso	Aprox. 1,4 kg
Temperatura de uso	-10 °C a 40 °C
Temperatura de carga	5 °C a 40 °C
Indicadores LED	Nivel de carga (4 LED), error, temperatura
Conectividad inalámbrica	Bluetooth® integrado (según modelo)
Aplicación móvil	Husqvarna Connect, Husqvarna Fleet Services
Actualización de firmware	Automática vía Bluetooth®
Cargadores homologados	QC330, QC500, 40-C500X, 40-C750X, 40-C1000X4
Protección	Resistente a salpicaduras, protección electrónica
Almacenamiento prolongado	5-25 °C, carga entre 30 % y 50 %
Reparabilidad	Reparaciones exclusivamente por un concesionario autorizado
Normas	CE, UKCA
Mantenimiento	Limpiar los bornes con un paño seco
Símbolos del producto	No tirar a la basura doméstica, reciclaje RAEE

Preguntas frecuentes - 40B330X HUSQVARNA

¿Cómo cargar la batería por primera vez?

Coloque la batería en un cargador homologado Husqvarna. La batería nueva está cargada al 30 %. Cuando todos los indicadores de carga de la batería estén encendidos, está completamente cargada. Desconéctela luego del cargador.

¿Qué hacer si el indicador de error de la batería parpadea?

Si el indicador de error parpadea, puede indicar que la batería está vacía o que una carga de trabajo importante combinada con una temperatura baja provoca un error. Recargue la batería o caliéntela colocándola en el interior o usando el producto a baja velocidad.

¿Puedo usar la batería en climas fríos?

Sí, la batería se puede usar entre -10 °C y 40 °C. Sin embargo, una carga de trabajo importante a temperatura muy baja puede provocar un error temporal. Caliente la batería si es necesario.

¿Cómo almacenar la batería a largo plazo?

Almacene la batería en un lugar seco, limpio, protegido de las heladas, entre 5 °C y 25 °C. Antes de un almacenamiento prolongado, cárguela entre el 30 % y el 50 % y límpiela.

¿Cómo actualizar el firmware de la batería?

Las baterías con Bluetooth® integrado descargan e instalan automáticamente los nuevos firmwares. La descarga comienza cuando la batería está conectada a Husqvarna Connect o Husqvarna Fleet Services™. La instalación dura 10-15 segundos cuando la batería no está en uso ni en carga.

¿Qué significa el indicador de temperatura encendido permanentemente?

Si el indicador de temperatura está encendido, la batería está demasiado fría o demasiado caliente para usarse. Espere hasta que alcance una temperatura ambiente entre -10 °C y 40 °C. Si el indicador está encendido en el cargador, la batería no se puede cargar hasta que su temperatura sea correcta.

¿Puedo usar un cargador que no sea Husqvarna?

No, use únicamente cargadores de batería Husqvarna homologados (por ejemplo QC330, QC500, 40-C500X, etc.). Las baterías están codificadas por software y un cargador no homologado puede dañar la batería o causar un incendio.

¿Cómo limpiar la batería?

Mantenga la batería limpia y seca. Limpie los bornes de la batería con un paño limpio y seco si están sucios. No use agua ni disolventes.

¿La batería es resistente al agua?

La batería está protegida contra salpicaduras de agua (símbolo de estanqueidad). Sin embargo, nunca la sumerja en agua.

¿Dónde puedo reciclar la batería al final de su vida útil?

No tire la batería a la basura doméstica. Recíclela a través del sistema de recogida local para equipos eléctricos y electrónicos. Contacte a su municipio, su distribuidor o consulte www.quefairemesdechets.fr para los puntos de recogida.

MANUAL DE USUARIO 40B330X HUSQVARNA

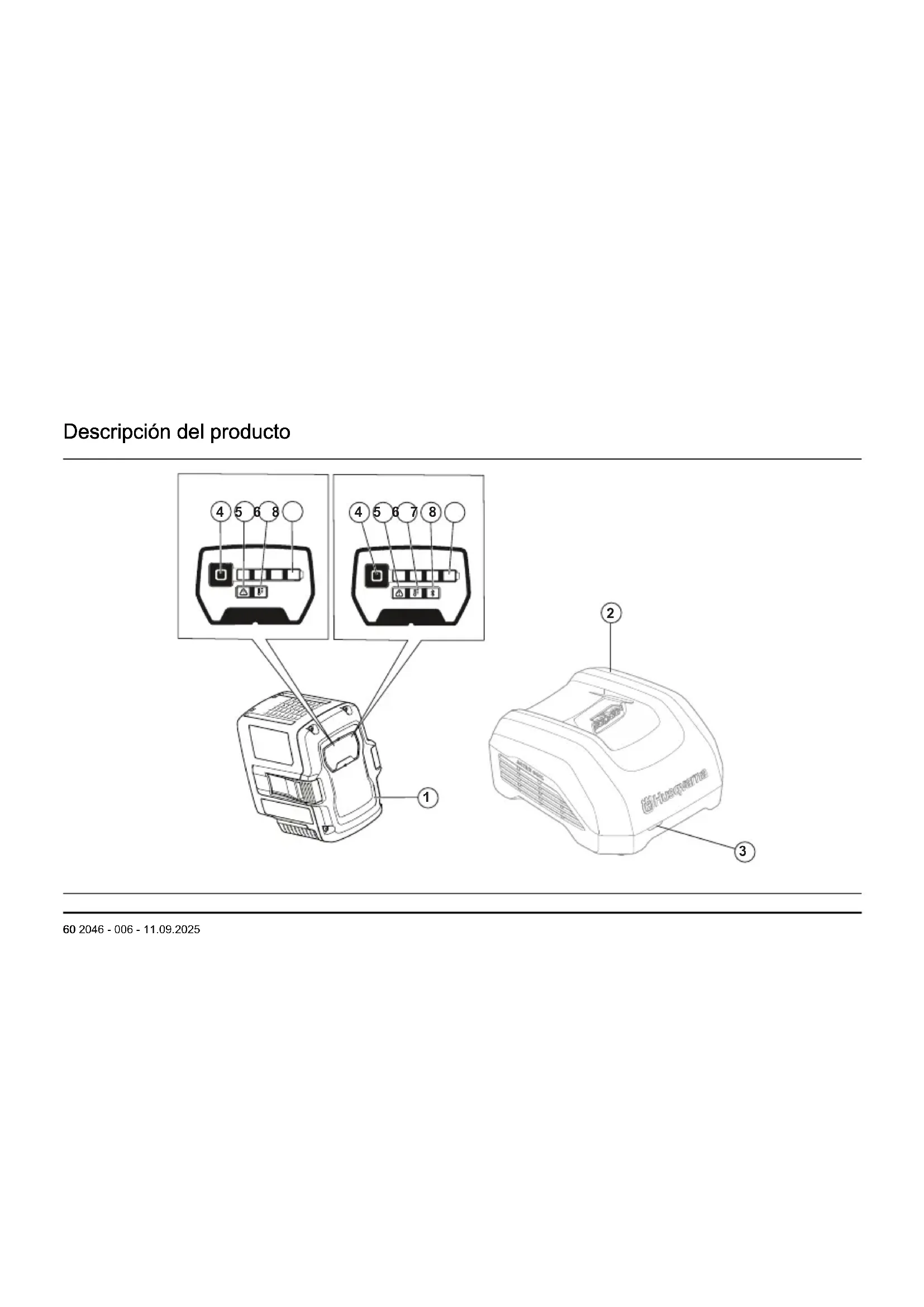

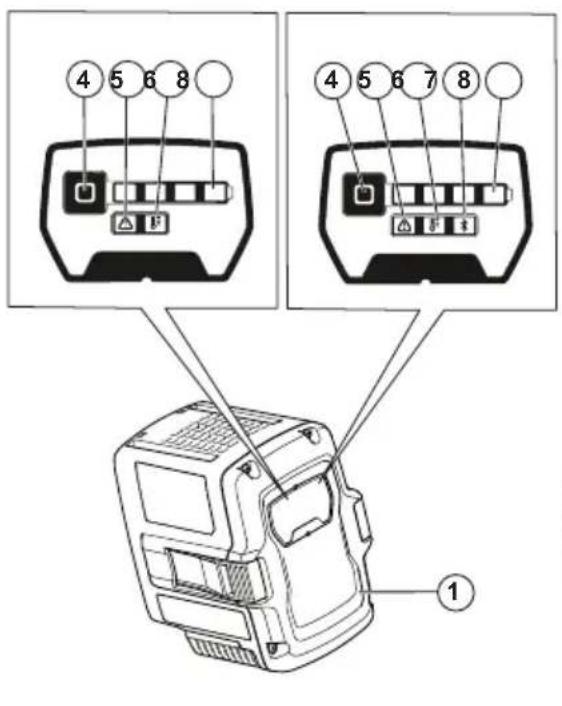

Descripción del producto

1. Batería
2. Cargador de batería (accesorio)
3. Indicador de energía y de error del cargador
4. Botón del indicador de la batería
5. Indicador de error de la batería
6. Indicador de temperatura de la batería
7. Indicador Bluetooth (si procede)
8. Indicadores del estado de energía

Símbolos que aparecen en el producto

Tenga cuidado y utilice el producto correctamente. Este producto puede ocasionar lesiones graves o mortales tanto al usuario como a cualquier otra persona.

Lea atentamente el manual de usuario y asegúrese de que entiende las instrucciones antes de utilizar este producto.

Protegido contra salpicaduras de agua.

El producto cumple con las directivas CE vigentes.

Este producto cumple con las directivas del Reino Unido vigentes.

Recicle el producto en un lugar apto para el desecho de equipos eléctricos y electrónicos.

Ni el producto ni su embalaje son residuos domésticos.

No sumerja la batería en agua.

Si el producto cuenta con Tecnología inalámbrica Bluetooth® El símbolo Bluetooth® aparecerá en la etiqueta del nombre del producto. Consulta Tecnología inalámbrica Bluetooth® en la página 64.

Nota: Los demás símbolos y etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos de otras zonas comerciales.

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proporcionar más información necesaria en una situación determinada.

Instrucciones de seguridad importantes

ADVERTENCIA: Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones de seguridad puede ocasionar descargas eléctricas, incendios o lesiones graves.

Nota: Guarde todas las advertencias e instrucciones.

• Utilice únicamente cargadores de batería Husqvarna aprobados para cargar las baterías originales de Husqvarna. Las baterías están cifradas mediante software.
• Utilice las baterías recargables aprobadas por Husqvarna como fuente de alimentación solo para los productos Husqvarna relacionados. Para evitar lesiones, no utilice la batería como fuente de alimentación de otros dispositivos.
• No intente desmontar ni reparar la batería. Las reparaciones deben ser realizadas exclusivamente por un distribuidor autorizado.
• Mantenga la batería lejos de la luz directa del sol, de fuentes de calor o de las llamas. La batería puede provocar quemaduras o quemaduras químicas.
• No utilice una batería o un cargador de batería defectuoso o dañado.
• Evite que la batería reciba golpes.
• Mantenga la batería alejada de los niños.
• Mantenga la batería limpia y seca.
• Si los terminales de la batería se ensucian, límpielos con un trapo seco y limpio.
• Retire la batería del cargador cuando esté completamente cargada.
• Extraiga la batería del producto cuando no lo use y durante el transporte.
• Guarde la batería alejada de objetos metálicos, como clavos, tornillos o joyas.

Funcionamiento

• Pulse el botón del indicador de la batería para activarla antes de utilizarla.
• La batería debe cargarse antes de utilizarse por primera vez. Utilice siempre un cargador de batería aprobado por Husqvarna. Consulte Cargadores de batería homologados en la página 67.
• Utilice la batería solo cuando la temperatura ambiente oscile entre -10 °C y 40 °C (14 °F y 104 °F).
• Reduzca la energía de trabajo o la velocidad cuando el indicador de temperatura de la batería esté parpadeando.

Nota: Una carga de trabajo elevada cuando la temperatura de la batería es inferior a 0 °C (32 °F) puede provocar un error temporal de la batería.

• Utilice el cargador de batería solo cuando la temperatura ambiente oscile entre 5 °C y 40 °C (41 °F y 104 °F).
• La batería no se cargará si su temperatura es superior a 50 °C (122 °F).
• Pulse el botón del indicador de la batería para obtener información sobre su estado de carga.

Husqvarna Connect

Husqvarna Connect es una aplicación gratuita para su dispositivo móvil. La aplicación Husqvarna Connect proporciona más funciones para su producto Husqvarna.

• Información ampliada sobre el producto.
• Información y asistencia sobre piezas y mantenimiento de productos.

Para obtener más información sobre Husqvarna Connect, consulte www.husqvarna.com.

Nota: La aplicación Husqvarna Connect no se puede descargar en todos los mercados. Póngase en contacto con su distribuidor para obtener más información.

Uso de Husqvarna Connect

1. Descargue la aplicación Husqvarna Connect en su dispositivo móvil.
2. Registre una cuenta en la aplicación Husqvarna Connect.
3. Siga las instrucciones de la aplicación Husqvarna Connect para conectarse y registrar el producto.

Nota: La aplicación Husqvarna Connect no se puede descargar en todos los mercados. Póngase en contacto con su distribuidor para obtener más información.

Husqvarna Fleet Services

Husqvarna Fleet Services™ es una solución en la nube que proporciona al administrador de flotas comerciales una visión general de todos los productos. Husqvarna Fleet Services™ está disponible como servicios web y como aplicación. Para obtener más información sobre Husqvarna Fleet Services™, consulte www.husqvarna.com.

Nota: La solución en la nube Husqvarna Fleet Services™ no está disponible en todos los mercados.

Conexión del producto con Husqvarna Fleet Services™

1. Descargue la aplicación Husqvarna Fleet Services en su dispositivo móvil.
2. Inicie sesión en la aplicación Husqvarna Fleet Services™.
3. Siga las instrucciones sobre cómo emparejar el producto con Husqvarna Fleet Services™.

Tecnología inalámbrica Bluetooth®

Los productos con tecnología inalámbrica Bluetooth® integrada se pueden conectar a dispositivos móviles, lo que activa funciones adicionales.

Cuando el dispositivo móvil está conectado al producto, el símbolo de la tecnología inalámbrica Bluetooth se enciende.

Actualización inalámbrica del firmware (para baterías con Bluetooth® integrado)

Las baterías con Bluetooth® descargan e instalan automáticamente el nuevo firmware.

• La descarga se inicia cuando hay nuevo firmware disponible y la batería está conectada a Husqvarna Connect o Husqvarna Fleet Services™.
• El indicador Bluetooth se enciende cuando la batería está conectada y su pantalla está activa.
• La descarga del firmware tarda entre 10 y 15 minutos. Si la descarga se interrumpe o falla, la batería intentará descargar el firmware de nuevo.
• La instalación del firmware se inicia cuando se completa la descarga y la batería no está en uso o no se está cargando.
• Los indicadores LED del estado de carga parpadean durante la instalación del firmware. La instalación del firmware tarda entre 10 y 15 segundos.

Carga de la batería

Cargue la batería antes de su primer uso. Una batería nueva está cargada al 30%. Pulse el botón del indicador de la batería para obtener información sobre su estado de carga.

PRECAUCIÓN: Cargue la batería solamente a una temperatura ambiente de entre 5 °C y 40 °C (41 °F y 114 °F).

PRECAUCIÓN: Utilice la batería solo cuando la temperatura ambiente oscile entre -10 °C y 40 °C (14 °F y 104 °F).

Nota: La batería no se cargará si su temperatura es superior a 50 °C (122 °F).

1. Coloque la batería en el cargador. Si el indicador de carga del cargador se enciende, la batería está conectada correctamente al cargador.
2. La batería está completamente cargada cuando todos los indicadores de carga de la batería están encendidos.
3. Retire la batería del cargador.

Estado de la carga de la batería

Una batería de ion-litio Husqvarna se puede recargar o utilizarse sea cual sea su nivel de carga.

Indicadores de energia (estados de la batería (estados de carga)

4indicadores de energia encendidos La batería tiene una energia del 76% al 100%.

3indicadores de energia encendidos La batería tiene una energia del 51% al 75%.

2indicadores de energia encendidos La batería tiene una energia del 26% al 50%.

Indicadores de energia (estados de la batería (estados de carga)

1 indicator de energia encendido La batería tiene una energia del 11% al 25%.

1 indicator de energia parpadaea La batería tiene una energia del 0% al 10%.

Resolución de problemas

Síntomas Causa Acción
El indicator de error de la batería parpadea. La batería está descargada. Cargue la batería.
	Carga de trabajo elevada y temperatura de la batería muy baja.	Haga que la batería se caliente. Por exemple, co-loquela en un lugar resguardado o工作的a baja velocidad hasta que la batería está caliente.
	La batería no funciona. El rango de functionamien-to de la batería está en su limite.	Extralga la batería del producto. Espere 5 minu-tos. Pulse el botón del indicator de la batería.
El indicator de temperature de la batería está en-cendido.	La batería está demasiado fria o demasiado ca-liente para utiliserla.	Mantenga la batería a una temperatura ambienteentre -10 °C y 40 °C (14 °F y 104 °F). Cuando la batería alcance la temperatura adecuada,oulda usarse de nuevo.
El indicator de temperatura de la bateriaía parpa-dea.	La batería está cerca del limite de temperature. Reduzca la velocidad o la energia de trabajo. Mantenga la batería a la temperature recomendada de entre +10 °C y +30 °C (50 °F y 86 °F) para un rendimiento óptimo.
El indicator de temperatura de la bateriaía está en-cendido cuando la bateria está en el cargador.	Desviación de la temperature; la batería está de-masiado fría o demasiado caliente para cargasla.	Deje que la batería se enfrie o llevela a un lugar resguardado para que se caliente. Cuando la batería alcance la temperature adecuada,ouldar car-garse de nuevo. Asegúrese de usar el cargador con una temperature ambiente de entre 5 °C y 40 °C (41 °F y 104 °F). Proteja el cargador de bateriaía de la luz del sol. Si el problema persististe, póngase en contacto con su distribuidor.
El indicator de error de la bateria se enciende.	La batería tiene un error critico.	Acuda a un taller de servicios Husqvarna.

Transporte y almacenamiento

• Las baterías de iones de litio incluidas cumplen los requisitos de la normativa sobre mercancías peligrosas.
• Es obligatorio cumplir el requisito especial indicado en el paquete y en las etiquetas para los transportes comerciales, incluidos los realizados por terceros y agencias de transporte.
• Hable con una persona con formación especial en materiales peligrosos antes de enviar el producto. Respete todas las normativas nacionales aplicables.
• Cubra con cinta los contactos cuando ponga la batería en un paquete. Embale la batería en un paquete bien ajustado para evitar daños y accidentes.
• No almacene la batería en lugares donde pueda generarse electricidad estática. No guarde la batería en una caja metálica.
• Guarde la batería en un lugar seco, resguardado de las heladas, limpio y que tenga una temperatura adecuada.
• Guarde la batería en un lugar cuya temperatura oscile entre 5°C y 25°C (41°F y 77°F). Proteja la batería de la luz del sol.
• Cargue la batería entre el 30% y el 50% antes de guardarla durante periodos de tiempo prolongados.
• Limpie la batería antes de guardarla.

Eliminación

El símbolo significa que el producto no puede desecharse con los residuos domésticos. Recíclelo a través del sistema local de recogida de equipos eléctricos y electrónicos. Esto contribuye a una gestión adecuada de los residuos al final de la vida útil de los productos. Póngase en contacto con las autoridades locales, los servicios de recogida de residuos domésticos

o su distribuidor Husqvarna para obtener más información. La eliminación incorrecta puede tener efectos negativos en el medio ambiente y la salud humana, debido a la posible presencia de sustancias peligrosas.

Nota: El símbolo aparece en el producto o el paquete del producto.

Cargadores de batería homologados

Marcas comerciales registradas

Los logotipos y las denominaciones Bluetooth® son marcas comerciales registradas propiedad de y su uso por parte de Husqvarna está sujeto a una licencia.

Datos técnicos

Para conocer los datos técnicos, consulte la placa de características de la batería.

Tabla

Cargador de batería QC330 QC500 40-C500X 40-C750X 40-C1000X4
Tensión de salute, V 36 36	36 36 36
Tensión de entrada, V 100-240 100-240 100-240 100-240
Frecuencia, Hz 50-60	50-60 50-60 50-60 50-60 50-60
Potencia, W 330 500	500 750 1000				13

La potencia máxima cuando se carga solo una batería es de 600 W.

Tabla

Cargador de batería 40-C500X 40-C750X 40-C1000X4
Tensión de salute, V 36 36 36
Tensión de entrada, V 100-240 100-240 100-240 100-240
Frecuencia, Hz 50-60 50-60 50-60
Potencia, W 500 750 1000			14

La potencia máxima cuando se carga solo una batería es de 600 W.

Protegido contra salpicaduras de agua.

Tecnología inalámbrica Bluetooth®

El producto con tecnología inalámbrica Bluetooth® integrada puede conectarse a dispositivos móviles y esta conexión permite el uso de funciones adicionales.

El símbolo de la tecnología inalámbrica Bluetooth® se ilumina cuando su dispositivo móvil está conectado al producto.
