РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GPB 12V Professional BOSCH

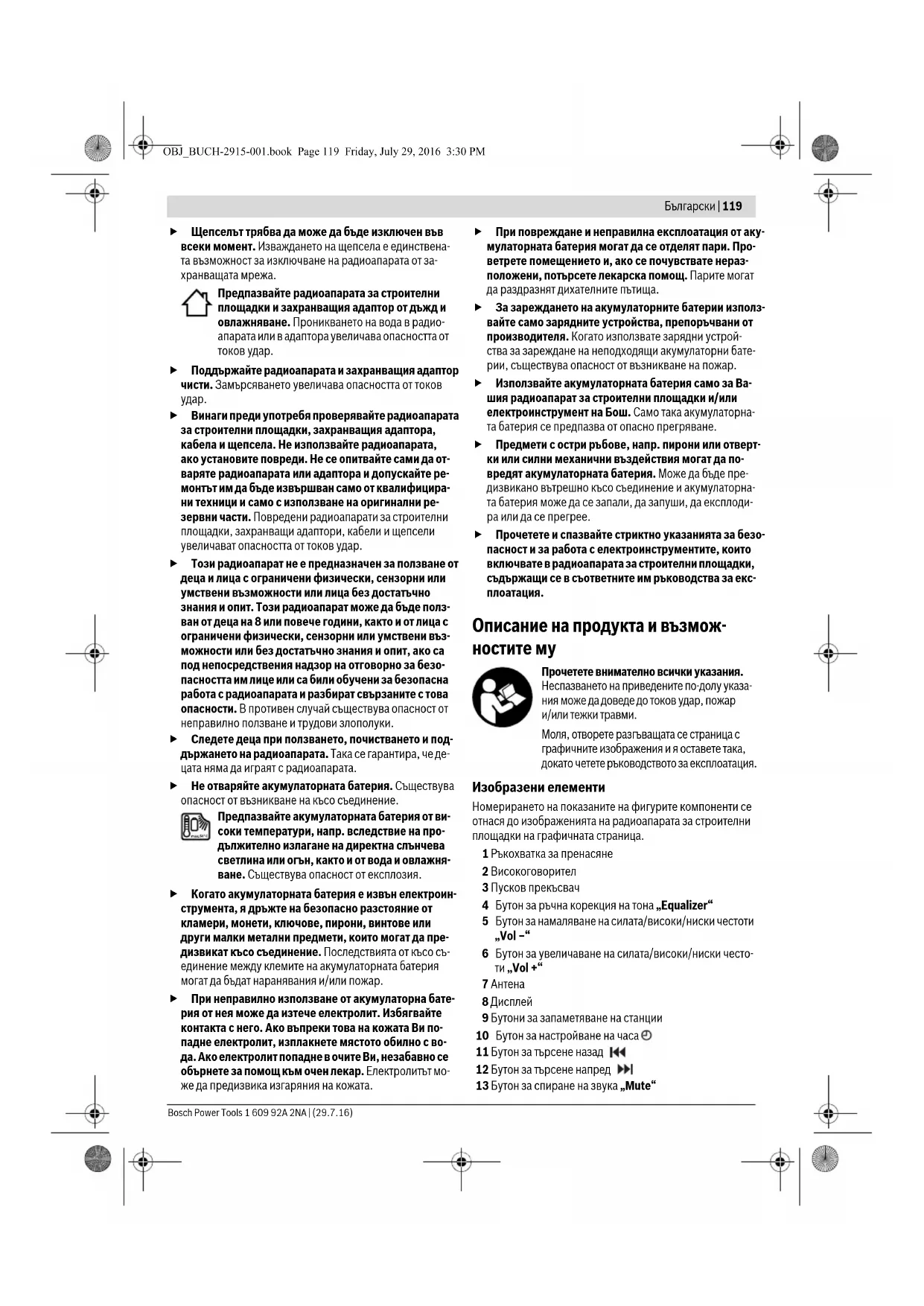

Указания за безопасна работа Прочетете указанията за безопас- на работа и за работа с електроуре- да, а също и информацията на гърба на радиоапарата за строителни площадки. Пропуски при спазването на указанията за безопасност и за работа с електроуреда мо- гат да предизвикат токов удар, пожар и/или тежки травми. Съхранявайте всички указания за безопасна работа и за работа с електроуреда за ползване в бъдеще. Използваният в указанията за безопасна работа термин „Радиоапарат за строителни площадки“ се отнася до за- хранвани от мрежата радиоапарати (със захранващ адап- тор) и до акумулаторни радиоапарати (без захранващ

Поддържайте работното си място чисто и добре ос- ветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злопо-

Щепселът на захранващия адаптер трябва да е под- ходящ за контакта на електрическата мрежа. Не се допуска изменение на щепсела. За захранване на радиоапарата за строителни площадки не използвайте преходни адаптери. Изрядни и подходя- щи за контакта щепсели ограничават опасността от то-

Не използвайте кабела на захранващия адаптор не по предназначение, напр. за да пренасяте радио- апарата, да го окачвате или да издърпвате щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до движещи се звена на машини. Повредени или усукани захран- ващи кабели увеличават опасността от токов удар. Когато захранвате радиоапарата от електрическата мрежа, развивайте кабела на адаптора докрай. В про- тивен случай захранващият кабел може да се нагрее. OBJ_BUCH-2915-001.book Page 118 Friday, July 29, 2016 3:30 PMБългарски | 119 Bosch Power Tools 1 609 92A 2NA | (29.7.16) Щепселът трябва да може да бъде изключен във всеки момент. Изваждането на щепсела е единствена- та възможност за изключване на радиоапарата от за- хранващата мрежа. Предпазвайте радиоапарата за строителни площадки и захранващия адаптор от дъжд и овлажняване. Проникването на вода в радио- апарата или в адаптора увеличава опасността от токов удар. Поддържайте радиоапарата и захранващия адаптор чисти. Замърсяването увеличава опасността от токов

Винаги преди употребя проверявайте радиоапарата за строителни площадки, захранващия адаптора, кабела и щепсела. Не използвайте радиоапарата, ако установите повреди. Не се опитвайте сами да от- варяте радиоапарата или адаптора и допускайте ре- монтът им да бъде извършван само от квалифицира- ни техници и само с използване на оригинални ре- зервни части. Повредени радиоапарати за строителни площадки, захранващи адаптори, кабели и щепсели увеличават опасността от токов удар. Този радиоапарат не е предназначен за ползване от деца и лица с ограничени физически, сензорни или умствени възможности или лица без достатъчно знания и опит. Този радиоапарат може да бъде полз- ван от деца на 8 или повече години, както и от лица с ограничени физически, сензорни или умствени въз- можности или без достатъчно знания и опит, ако са под непосредствения надзор на отговорно за безо- пасността им лице или са били обучени за безопасна работа с радиоапарата и разбират свързаните с това опасности. В противен случай съществува опасност от неправилно ползване и трудови злополуки. Следете деца при ползването, почистването и под- държането на радиоапарата. Така се гарантира, че де- цата няма да играят с радиоапарата. Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторната батерия от ви- соки температури, напр. вследствие на про- дължително излагане на директна слънчева светлина или огън, както и от вода и овлажня- ване. Съществува опасност от експлозия. Когато акумулаторната батерия е извън електроин- струмента, я дръжте на безопасно разстояние от кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да пре- дизвикат късо съединение. Последствията от късо съ- единение между клемите на акумулаторната батерия могат да бъдат наранявания и/или пожар. При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът мо- же да предизвика изгаряния на кожата. При повреждане и неправилна експлоатация от аку- мулаторната батерия могат да се отделят пари. Про- ветрете помещението и, ако се почувствате нераз- положени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища. За зареждането на акумулаторните батерии използ- вайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устрой- ства за зареждане на неподходящи акумулаторни бате- рии, съществува опасност от възникване на пожар. Използвайте акумулаторната батерия само за Ва- шия радиоапарат за строителни площадки и/или електроинструмент на Бош. Само така акумулаторна- та батерия се предпазва от опасно прегряване. Предмети с остри ръбове, напр. пирони или отверт- ки или силни механични въздействия могат да по- вредят акумулаторната батерия. Може да бъде пре- дизвикано вътрешно късо съединение и акумулаторна- та батерия може да се запали, да запуши, да експлоди- ра или да се прегрее. Прочетете и спазвайте стриктно указанията за безо- пасност и за работа с електроинструментите, които включвате в радиоапарата за строителни площадки, съдържащи се в съответните им ръководства за екс-

Описание на продукта и възмож-

Прочетете внимателно всички указания. Неспазването на приведените по-долу указа- ния може да доведе до токов удар, пожар и/или тежки травми. Моля, отворете разгъващата се страница с графичните изображения и я оставете така, докато четете ръководството за експлоатация. Изобразени елементи Номерирането на показаните на фигурите компоненти се отнася до изображенията на радиоапарата за строителни площадки на графичната страница. 1 Ръкохватка за пренасяне 2 Високоговорител 3 Пусков прекъсвач 4 Бутон за ръчна корекция на тона „Equalizer“ 5 Бутон за намаляване на силата/високи/ниски честоти „Vol –“ 6 Бутон за увеличаване на силата/високи/ниски често- ти „Vol +“ 7 Антена 8 Дисплей 9 Бутони за запаметяване на станции 10 Бутон за настройване на часа 11 Бутон за търсене назад 12 Бутон за търсене напред 13 Бутон за спиране на звука „Mute“ OBJ_BUCH-2915-001.book Page 119 Friday, July 29, 2016 3:30 PM120 | Български 1 609 92A 2NA | (29.7.16) Bosch Power Tools 14 Бутон за избор на източника на звук „Source“ 15 Акумулаторна батерия* 16 Освобождаващи бутони за акумулаторната батерия 17 Гнездо за акумулаторната батерия 18 Винт за капака на гнездото за батерии 19 Капак на гнездото за батерии 20 Капак на кутията за съхраняване 21 Език за затваряне на капака на кутията 22 Куплунг за външен източник на звук „AUX IN“ 23 Куплунг за външно захранване 12 V 24 Захранващ адаптор 25 Щепсел за включване в уреда 26 Кабел за външен източник на звук *Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. Елементи на дисплея a Поле за приеманата честота b Индикатор за състоянието на акумулаторната батерия c Указател за стерео-приемане d Индикатор за изключен звук e Мулти-функционално поле f Указател за избрания източник на звук Технически данни

Захранване на радиоапарата за строителни

Радиоапаратът за строителни площадки може да се за- хранва чрез адаптор 24 или от литиево-йонна акумулатор- на батерия 15. Работа с акумулаторна батерия Упътване: Използването на акумулаторни батерии, които не са подходящи за радиоапарата за строителни площад- ки, може да предизвика неправилното му функциониране или повредата му. Упътване: Акумулаторната батерия се доставя частично заредена. За да постигнете пълната производителност на акумулаторната батерия, преди да започнете да я ползва- те, я заредете докрай. Използвайте само посочените в раздела Технически данни зарядни устройства. Само тези зарядни устрой- ства са с параметри, оптимизирани за ползваните във Ва- шия радиоапарат литиево-йонни акумулаторни батерии. Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вреди. Поставете акумулаторната батерия в гнездото 17, така, че контактите на батерията да допират контактите на гнездото 17, и вкарайте акумулаторната батерия, докато усетите прещракване. Индикаторът за състоянието на акумулаторната батерия b на дисплея угасва, когато бъде поставена акумулаторна Радиоапарат за строи- телни площадки GPB 12V-10 Каталожен номер 3 601 D29 2.. Батерии за часовника 2 x 1,5 V (LR03/AAA) Акумулаторна батерия V12 Маса съгласно EPTA-Procedure 01:2014 kg 1,6–1,9

Допустима температура на околната среда –при зареждане – по време на работа

0...+45 –10...+40 –20...+50 препоръчителни акумула- торни батерии GBA 10,8V... GBA 12V... препоръчителни зарядни

– при работа със захран- ващ адаптор – при работа на акумула- торна батерия

1) в зависимост от използваната акумулаторна батерия

2) ограничена производителност при температури <0 °C

Техническите параметри са определени с акумулаторната батерия, включена в окомплектовката. Номинална мощност на усилвателя (при работа със захранващ адаптор) 2x5W Обхват на приемане

mA 500 Изходящо напрежение V= 12 Изходящ ток mA 1500 Маса съгласно EPTA-Procedure 01:2014 kg 0,20 Клас на защита /II Радиоапарат за строи- телни площадки GPB 12V-10

1) в зависимост от използваната акумулаторна батерия

2) ограничена производителност при температури <0 °C

Техническите параметри са определени с акумулаторната батерия, включена в окомплектовката. OBJ_BUCH-2915-001.book Page 120 Friday, July 29, 2016 3:30 PMБългарски | 121 Bosch Power Tools 1 609 92A 2NA | (29.7.16) батерия с достатъчно напрежение и радиоапаратът не е включен към захранващата мрежа чрез адаптора 24. Индикаторът b показва текущото състояние на акумула- торната батерия. Ако индикаторът мига, акумулаторната батерия трябва да бъде заменена. За изваждане на акумулаторната батерия 15 натиснете ос- вобождаващите бутони 16 на акумулаторната батерия и я издърпайте от гнездото 17. Работа със захранващ адаптор Внимавайте за напрежението на мрежата! Напреже- нието на захранващата мрежа трябва да съответства на данните, изписани на табелката на адаптора. Отворете предпазната капачка на куплунга за 12 V 23. Вкарайте щекера 25 на захранващия адаптор в куплунга

23. Включете адаптора към захранващата мрежа.

Използвайте само оригиналния захранващ адаптор, предназначен за Вашия радиоапарат за строителни площадки. Само така е възможно безпроблемното функциониране на радиоапарата. След като извадите щекера на захранващия адаптор, за предпазване от замърсяване отново поставете капачката на куплунга за 12 V 23. Когато не се използва, захранващият адаптор 24 може да бъде съхраняван в кутията в радиоапарата за строителни площадки. За целта отворете езичето 21 и завъртете на- вън капака 20 на кутията. Поставяне/замяна на батериите за часовника За да се запазват настройките на часовника на радиоапа- рата за строителни площадки, трябва да бъдат поставени батерии. За целта се препоръчва използването на алкал- но-манганови батерии. За отваряне на гнездото за батерии развийте винта 18 и извадете капака 19. Поставете батерии. При това внима- вайте за правилната им полярност, изобразена от външна- та страна на капака на гнездото за батерии. Отново поставете капака на гнездото за батерии 19 и го захванете с винта 18. Когато символът e отслабне и часът не се запаметява, за- меняйте поддържащите батерии. Винаги заменяйте всички батерии едновременно. Използ- вайте само батерии от един и същ производител и с една- къв капацитет. Когато не използвате радиоапарата за строителни площадки продължително време, изваждайте бате- риите на часовника. При продължително престояване батериите могат да кородират и да се саморазредят. Работа с уреда Предпазвайте радиоапарата за строителни площад- ки от овлажняване и директна слънчева светлина. Радиоапаратът за строителни площадки е подходящ за ползване само в сухи закрити помещения.

Включване и изключване За включване на радиоапарата натиснете пусковия пре- късвач 3. Дисплеят 8 се включва и се активира източни- кът, използван при последното изключване на радиоапа-

Упътване: При първото включване при работа на акумула- торна батерия или след като радиоапаратът не е бил из- ползван продължително време може да се наложи некол- кократно или продължително натискане на пусковия пре- късвач 3. При всяко натискане на бутон дисплеят 8 се осветява за няколко секунди. За изключване на радиоапарата за строителни площадки натиснете отново пусковия прекъсвач 3. Текущото състоя- ние на радиоапарата се запаметява. За да пестите енергия, включвайте радио-зарядното ус- тройство само когато го ползвате. Регулиране на силата на звука След включване на радиоапарата за строителни площадки винаги се установява средна стойност на усилването на звука (стойност 10). За увеличаване на силата на звука натиснете бутона „Vol +“ 6, за намаляване – бутона „Vol –“ 5. Индикаторът „VL“ и текущата стойност на усилването между 0 и 20 се появяват за няколко секунди в полето e на дисплея. Преди настройване или смяна към радиостанция изберете ниска степен на силата на звука, преди включване на вън- шен източник на звук – средна степен на силата на звука. За спиране на звука можете да натиснете бутона „Mute“

13. За да включите звука отново, или натиснете отново бу-

тона „Mute“ 13 или някой от бутоните за регулиране на звука „Vol +“ 6, респ. „Vol –“ 5. Настройване на тона За оптимално възпроизвеждане на звука радиоапаратът за строителни площадки разполага с еквилайзър. За да промените силата на ниските честоти, натиснете ед- нократно бутона „Equalizer“ 4. Индикаторът „BA“, както и текущата стойност на ниските честоти се появяват за ня- колко секунди в полето e на дисплея. За регулиране на ви- соките честоти натиснете повторно бутона „Equalizer“ 4; на дисплея се появяват индикаторът e erscheinen „TR“, както и текущата стойност на високите честоти. Нивото на ниските и високите честоти може да се регулира в интервала от –5 до +5. За увеличаване натискайте буто- на „Vol +“ 6, за намаляване – бутона „Vol –“ 5. Новите на- стройки се запаметяват автоматично, когато няколко се- кунди след последното натискане на бутон индикаторът в полето e се смени отново на текущия час. Светодиод Капацитет 2/3 1/3 <1/3

Акумулаторната батерия е изтощена OBJ_BUCH-2915-001.book Page 121 Friday, July 29, 2016 3:30 PM122 | Български 1 609 92A 2NA | (29.7.16) Bosch Power Tools Избор на източник на звук За избор на източник на звук натискайте бутона „Source“ 14, докато в полето f на дисплея се появи индикаторът за желания вътрешен източни на звук (вижте „Настройка/за- паметяване на радиостанции“, страница 122), респ. за външен източник на звук (вижте „Включване на външни източници на звук“, страница 122): – „FM“: радио на УКВ, – „AM“: радио на СВ, – „AUX“: външен източник на звук (напр. CD-плейър), включен в куплунга 3,5 mm 22. Насочване на антената Радиоапаратът за строителни площадки се доставя с мон- тирана антена 7. Когато ползвате радиоприемника, накло- нете антената в посоката, в която се получава най-качест- вено приемане. Ако качеството на приемането не е задоволително, поста- вете радиоапарата за строителни площадки на място, къ- дето сигналът е по-силен. Упътване: При работа на радиоапарата в непосредствена близост до предаватели, излъчващи антени или други електронни апарати е възможно да има смущения в прие- мането на радиосигнала. Настройка/запаметяване на радиостанции Натиснете неколкократно бутона за избор на източника на звук „Source“ 14, докато в полето f на дисплея се появи символът „FM“ за приемане в диапазона на ултракъси въл- ни (УКВ), респ. „AM“ за приемане в диапазона на средни вълни (СВ). За настройване на определена честота на приемане на- тиснете бутона за търсене напред 12 за увеличаване на честотата, респ. бутона за търсене назад 11 за нама- ляване на честотата. Текущата честота се изобразява в по- лето a на дисплея. За търсене на радиостанции със силен сигнал натиснете и задръжте кратко бутона за търсене напред 12, респ. бутона за търсене назад 11. Честотата на намерената радиостанция се изобразява в полето a на дисплея. При достатъчно силен сигнал на приемане радиоапаратът за строителни площадки се превключва автоматично на стереоприемане, ако излъчването е такова. На дисплея се появява символът за стереоприемане c. За запаметяване на текущо избраната радиостанция натиснете и задръжте за 3 s един от бутоните 9. Когато в полето e на дисплея се появят индикаторът „PR“ и номе- рът избрания бутон за запаметяване на радиостанции, съ- ответната честота е записана. Можете да запаметите 5 УКВ радиостанции и 5 СВ радио- станции. Моля, об ърнете внимание, че при запаметяване на нова станция на бутон, на който вече има запаметена станция, старата се изтрива. За избор на запаметена станция натиснете краткотрайно съответния бутон 9. В полето e на дисплея за няколко се- кунди се появяват индикаторът „PR“ и номера на избрана- та станция. Включване на външни източници на звук Освен вградения радиоприемник могат да бъдат използ- вани и външни източници на звук. Извадете предпазната капачка на куплунга „AUX IN“ 22. Вкарайте щекера 3,5 mm на аудиокабела AUX 26 в куплун- га (вижте фигурата на графичната страница). Включете другия щекер на аудиокабела AUX в подходящ източник. За избор на включения външен източник натискайте буто- на „Source“ 14, докато в полето f на дисплея се появи ин- дикаторът „AUX“. За предпазване от замърсяване след като извадите щеке- ра на аудиокабела AUX от куплунга „AUX IN“ 22, отново поставяйте капачката на куплунга.

Радиоапаратът за строителни площадки разполага с вгра- ден часовник с отделно захранване. Когато в гнездото са поставени батерии с достатъчен капацитет (вижте „Поста- вяне/замяна на батериите за часовника“, страница 121), може да бъде запазено текущото време, също и ако ради- оапаратът за строителни площадки е без акумулаторна ба- терия и без захранване от мрежата. Настройване на часа – За настройване на часа натиснете и задръжте бутона 10, докато в полето e на дисплея започнат да мигат ци- фрите за час. – Натискайте неколкократно бутона за търсене напред 12, респ. бутона за търсене назад 11, докато бъде изобразен правилният час. – Натиснете отново бутона 10, така че да започнат да мигат цифрите на минутите e. – Натискайте неколкократно бутона за търсене напред 12, респ. бутона за търсене назад 11, докато бъдат изобразени правилните минути. – Натиснете за трети път б утона 10, за да съхраните та- ка настроените час и минути. Указания за работа Указания за оптимална работа с акумулаторната бате-

Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слън-

Нова или продължително време неизползвана акумула- торна батерия достига пълния си капацитет едва след при- бл. 5 цикъла на зареждане и разреждане. Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. OBJ_BUCH-2915-001.book Page 122 Friday, July 29, 2016 3:30 PMБългарски | 123 Bosch Power Tools 1 609 92A 2NA | (29.7.16) Грешки – причини за възникване и начини за отстраняването им Ако посочените мерки не могат да отстранят дефекта, мо- ля, обърнете се към оторизиран сервиз за електроинстру- менти на Бош. Поддържане и сервиз Поддържане и почистване За да работите добре и безопасно, поддържайте радио- апарата за строителни площадки чист. Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтво-

Сервиз и технически съвети Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Моля, при въпроси и при поръчване на резервни части ви- наги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg Транспортиране Включените в окомплектовката литиево-йонни акумулута- рони батерии са в обхвата на изискванията на норматив- ните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни раз-

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната област. Причина Отстраняване Радиоапаратът за строителни площадки не работи Няма захранващо напреже-

Радиоапаратът за строи- телни площадки е твърде нагорещен или твърде сту-

Изчакайте, докато темпера- турата на радиоапарата за строителни площадки дос- тигне допустимия темпе- ратурен интервал При захранване от мрежата радиоапаратът за строи- телни площадки не работи Захранващият адаптер или кабелът са повредени Проверете и при необходи- мост заменете захранващия адаптер и кабела Използва се неподходящ захранващ адаптор Използвайте само оригина- лен захранващ адаптер от Бош (може да се поръча ка- то резервна част) При захранване от акумулаторна батерия радиоапа- ратът за строителни площадки не работи Контактите на акумулатор- ната батерия са замърсени Почистете контактите на акумулаторната батерия, напр. чрез неколкократното й изваждане и вкарване в гнездото, респ. заменете акумулаторната батерия Акумулаторната батерия е

Заменете акумулаторната

Акумулаторната батерия е твърде гореща или твърде

Изчакайте, докато темпера- турата на акумулаторната батерия достигне допусти- мия температурен интервал Радиоапаратът за строителни площадки се изключва

Захранващият адаптор, респ. акумулаторната бате- рия не са включени правил-

Вкарайте правилно докрай захранващия адаптор, респ. акумулаторната бате-

Лошо приемане на радиостанцията Смущения от други електрически уреди или неподходящо място, на кое- то е поставен радиоапара-

Поставете радиоапарата за строителни площадки на друго място, където приемането е по-добро, респ. на по-голямо разстоя- ние от други електронни

Показанията на часовника са неверни Батериите за часовника са

Заменете батериите Батериите за часовника са поставени по неправилен

Поставете батериите пра-

Причина Отстраняване OBJ_BUCH-2915-001.book Page 123 Friday, July 29, 2016 3:30 PM124 | Македонски 1 609 92A 2NA | (29.7.16) Bosch Power Tools Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални пред-

С оглед опазване на околната реда радиоапарати- те, захранващите адаптори, акумулаторните бате- рии, допълнителните принадлежности и опаковки- те трябва да се предават за оползотворяване на съ- държащите се в тях суровини. Не изхвърляйте радиоапарати, захранващи адаптори и акумулаторни или обикновени батерии при битовите отпа-

Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC електрически уреди, а съ- гласно Европейска директива 2006/66/ЕО акумулаторни или обикнове- ни батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотво- ряване на съдържащите се в тях суровини. Акумулаторни или обикновени батерии: Li-Ion: Моля, спазвайте указанията в раз- дел „Транспортиране“, страница 123. Правата за изменения запазени.
