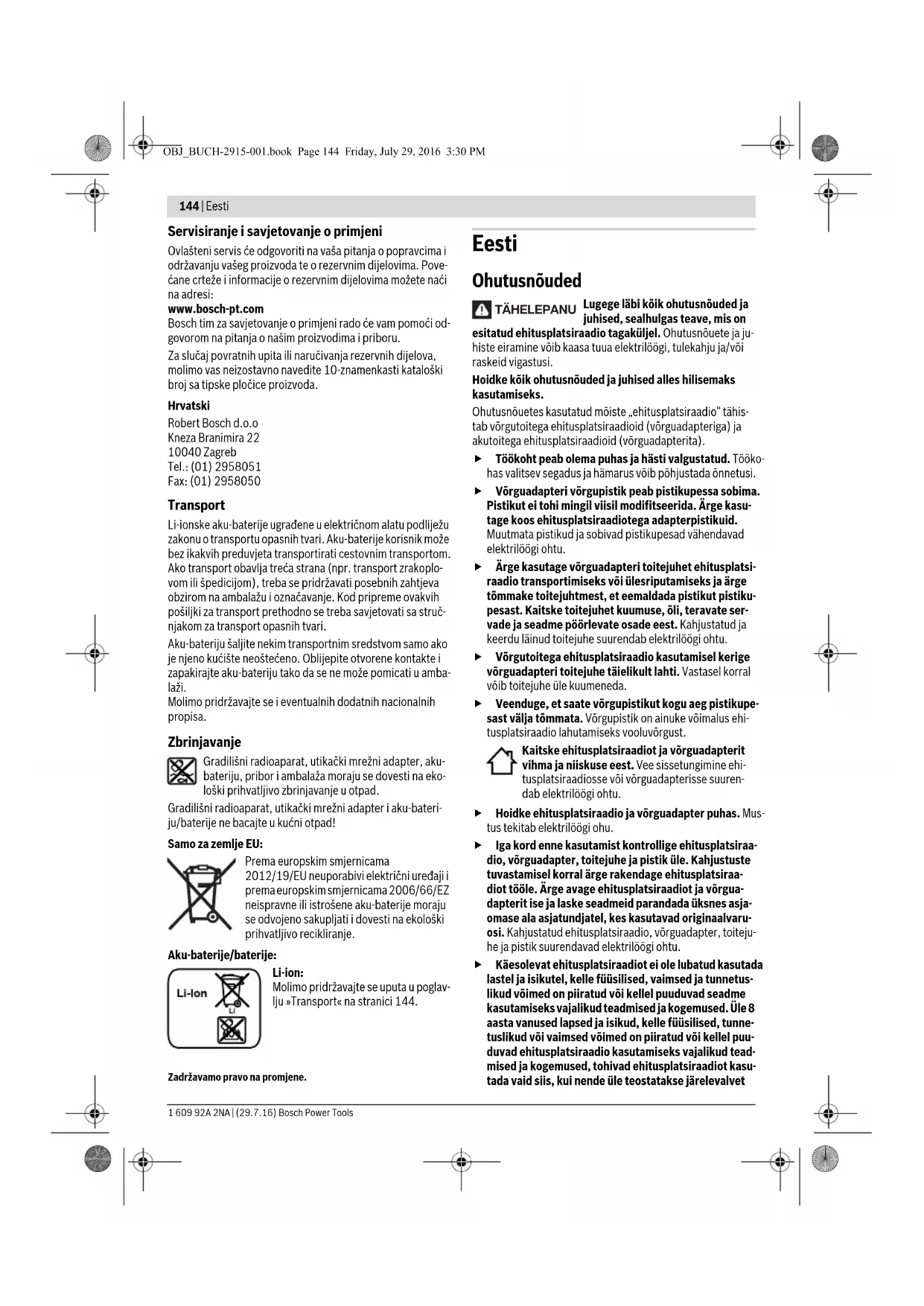

KASUTUSJUHEND GPB 12V Professional BOSCH

Lubatud õhutemperatuur –laadimisel –töötamisel

0...+45 –10...+40 –20...+50 Soovituslikud akud GBA 10,8V... GBA 12V... Soovituslikud laadimissead- med AL 11.. CV GAL 12.. CV 1) sõltuvalt kasutatud akust2) piiratud jõudlus temperatuuril <0 °CTehnilised andmed tehtud kindlaks tarnekomplekti kuuluvat akut kasu-tades. OBJ_BUCH-2915-001.book Page 145 Friday, July 29, 2016 3:30 PM146 | Eesti 1 609 92A 2NA | (29.7.16) Bosch Power Tools Montaaž Ehitusplatsiraadio toide Ehitusplatsiraadio võib töötada võrgutoitel võrguadapteriga 24 või akutoitel liitium-ioon-akuga 15. Akuga kasutamine Märkus: Ehitusplatsiraadioga mittesobivate akude kasutami- ne võib põhjustada häireid raadio töös või raadiot kahjustada. Märkus: Aku on tarnimisel osaliselt laetud. Et tagada aku täit mahtuvust, laadige aku enne esmakordset kasutamist akulaa- dimisseadmes täiesti täis. Kasutage üksnes tehnilistes andmetes loetletud laadi- misseadmeid. Vaid need laadimisseadmed sobivad ehi- tusplatsiraadios kasutada lubatud liitium-ioonakude laadi- miseks. Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut. Asetage aku akupessa 17 nii, et aku ühendused on akupesas 17 olevate ühendustega kohakuti ja laske akul kohale fiksee- ruda. Aku täituvusastme indikaator b ilmub ekraanile niipea, kui paigaldatud on piisavalt laetud aku ja ehitusplatsiraadio ei ole vooluvõrguga ühendatud võrguadapteri 24 kaudu. Aku täituvusastme indikaator b näitab aku laetuse astet. Kui aku täituvusastme indikaator vilgub, tuleb akut laadida. Aku 15 väljavõtmiseks vajutage aku vabastusklahvidele 16 ja eemaldage aku akupesast 17. Võrguadapteri kasutamine Pöörake tähelepanu nimipingele! Võrguadapteri voolu- allika pinge peab vastama võrguadapteri andmesildil too- dud andmetele. Avage kaitsekate 12-V-ühenduspesal 23. Ühendage 12-V- ühenduspesa pistik 25 ühenduspessa 23. Ühendage võrgua- dapter vooluvõrguga. Kasutage ainult Boschi originaalvõrguadapterit, mis on ette nähtud ehitusplatsiraadio jaoks. Vaid sel juhul on tagatud ehitusplatsiraadio veatu töö. Seadme pistiku eemaldamise korral asetage kaitseks mustu- se eest tagasi kohale 12-V-ühenduspesa 23 kaitsekate. Võrguadapterit 24 saab kasutusvälisel ajal hoida ehitusplatsi- raadio hoidikus. Selleks avage lukustushoob 21 ja tehke lahti hoidiku kate 20. Puhverpatareide paigaldamine/vahetamine Selleks et ehitusplatsiraadios oleks võimalik salvestada kella- aega, tuleb paigaldada puhverpatareid. Soovitav on leelis- mangaan-patareide kasutamine. Patareikorpuse avamiseks keerake lahti kruvi 18 ja võtke pa- tareikorpuse kaas 19 maha. Paigaldage puhverpatareid. Jäl- gige seejuures patareide õiget polaarsust vastavalt patarei- korpuse kaane välisküljel toodud sümbolitele. Asetage patareikorpuse kaas 19 tagasi kohale ja keerake kru- viga 18 kinni. Vahetage puhverpatareid välja, kui näit e muutub tuhmimaks ja ehitusplatsiraadios ei saa enam salvestada kellaaega. Vahetage alati välja kõik patareid ühekorraga. Kasutage üks- nes ühe tootja ja ühesuguse mahtuvusega patareisid. Võtke puhverpatareid ehitusplatsiraadiost välja, kui Te ei kasuta raadiot pikemat aega. Puhverpatareid võivad pikemal seismisel korrodeeruda ja iseeneslikult tühjeneda. Kasutamine Kaitske ehitusplatsiraadiot niiskuse ja otsese päikese- kiirguse eest. Ehitusplatsiraadio on ette nähtud kasutami- seks üksnes kuivades siseruumides. Audiorežiim Sisse-/väljalülitus Ehitusplatsiraadio sisselülitamiseks vajutage lülitile (sis- se/välja) 3. Ekraan 8 muutub aktiivseks ja raadio lülitub ehitus- platsiraadio viimasel väljalülitamisel seadistatud heliallikale. Audiorežiim/raadio Pinge –võrgutoite puhul –akutoite puhul

Võimendi nimivõimsus (võr- gutoite puhul) 2x5W Vastuvõtuala –UKW –MW MHz kHz 87,5–108 531–1602 Võrguadapter Tootenumber 1 600 A00 0.. Sisendpinge V~ 100–240 Sagedus Hz 50/60 Sisendvool mA 500 Väljundpinge V= 12 Väljundvool mA 1500 Kaal EPTA-Procedure 01:2014 järgi kg 0,20 Kaitseaste /II Ehitusplatsiraadio GPB 12V-10

1) sõltuvalt kasutatud akust

2) piiratud jõudlus temperatuuril <0 °C

Tehnilised andmed tehtud kindlaks tarnekomplekti kuuluvat akut kasu- tades. Näit Mahtuvus 2/3 1/3 <1/3 Reserv Aku on tühi OBJ_BUCH-2915-001.book Page 146 Friday, July 29, 2016 3:30 PMEesti | 147 Bosch Power Tools 1 609 92A 2NA | (29.7.16) Märkus: Kui ehitusplatsiraadiot kasutatakse esmakordselt akutoitega või kui ehitusplatsiraadio ei ole pikemat aega töö- tanud, võib sisselülitamisel osutuda vajalikuks vajutada lülitile (sisse/välja) 3 mitu korda või pikemat aega. Iga kord, kui vajutate nupule, süttib mõneks sekundiks ekraa- ni 8 valgustus. Ehitusplatsiraadio väljalülitamiseks vajutage uuesti lülitile (sisse/välja) 3. Heliallika seadistus salvestatakse. Energia säästmiseks lülitage ehitusplatsiraadio sisse vaid siis, kui seda kasutate. Helitugevuse reguleerimine Pärast ehitusplatsiraadio sisselülitamist on alati seadistatud keskmine helitugevus (tase 10). Helitugevuse suurendamiseks vajutage nupule „Vol +“ 6, he- litugevuse vähendamiseks nupule „Vol –“ 5. Helitugevuse seadistus „VL“ ilmub vahemikus 0 kuni 20 mõneks sekundiks näidikule e ekraanil. Enne raadiojaama valimist või vahetamist reguleerige helitu- gevus madalaks, enne välise heliallika käivitamist reguleerige helitugevus keskmiseks. Heli väljalülitamiseks võite vajutada nupule „Mute“ 13. Heli tagasitoomiseks vajutage uuesti nupule „Mute“ 13 või ühele helitugevuse nuppudest „Vol +“ 6 või „Vol –“ 5. Kõla häälestamine Optimaalse kõla tagamiseks on ehitusplatsiraadiosse integ- reeritud ekvalaiser. Madalate toonide käsitsi muutmiseks vajutage nupule „Equa- lizer“ 4 üks kord. Ekraanile ilmub „BA“ ning madalate toonide salvestatud taset kuvatakse näidikul e. Kõrgete toonide tase- me muutmiseks vajutage nupule „Equalizer“ 4 uuesti, näidi- kule e ilmub „TR“ ja kõrgete toonide salvestatud tase. Kõrgete ja madalate toonide taset saab muuta vahemikus –5 kuni +5. Kuvatud taseme suurendamiseks vajutage vastavalt nupule „Vol +“ 6, vähendamiseks nupule „Vol –“ 5. Muuda- tused salvestatakse automaatselt, kui näit e lülitub mõni se- kund pärast viimast nupulevajutamist uuesti kellaaja näidule. Heliallika valimine Heliallika valimiseks vajutage nupule „Source“ 14 seni, kuni ekraanile ilmub näit f, mis tähistab soovitud sisemist helialli- kat (vt „Raadiojaama seadistamine/salvestamine“, lk 147) või välist heliallikat (vt „Väliste heliallikate ühendamine“, lk 147): – „FM“: ultralühilaineala, – „AM“: kesklaineala, – „AUX“: välised heliallikad (nt CD-mängija), kasutades 3,5 mm sisendit 22. Antenni reguleerimine Ehitusplatsiraadio tarnitakse koos külgemonteeritud antenni- ga 7. Raadiovastuvõtu puhul keerake antenni suunas, mis ta- gab kõige parema vastuvõtu. Kui vastuvõtt ei ole hea, asetage ehitusplatsiraadio parema vastuvõtuga kohta. Märkus: Ehitusplatsi raadio kasutamisel raadiosideseadmete jm elektroonikaseadmete vahetus läheduses võib raadiovas- tuvõtt olla häiritud. Raadiojaama seadistamine/salvestamine Vajutage heliallika valiku nupule „Source“ 14 seni, kuni näidi- kule ilmub f „FM“ ultraühilaineala (UKW) tähisena või „AM“ kesklaineala (MW) tähisena. Selleks et reguleerida välja teatavat raadiosagedust, vaju- tage otsingu nupule 12, et sagedust suurendada, või ot- singu nupule 11, et sagedust vähendada. Väljareguleeri- tud sagedust kuvatakse ekraanil näiduna a. Selleks et otsida suure signaalitugevusega raadiojaamu, vajutage otsingu nupule 12 või otsingu nupule 11 ja hoidke seda veidi aega sissevajutatuna. Leitud raadiojaama sagedus ilmub näidikule a ekraanil. Sobiva signaali piisavalt hea vastuvõtu puhul lülitub ehitus- platsiraadio automaatselt stereovastuvõtule. Ekraanile ilmub stereovastuvõtu näit c. Selleks et väljareguleeritud jaama salvestada, hoidke ühte programmi salvestamise nuppu 9 3 sekundit all. Kui näidikule e „PR“ ning valitud programmi salvestamise nupu number il- muvad, on jaam salvestatud. Salvestada on võimalik 5 ultralühilainejaama ja 5 kesklaine- jaama. Pidage meeles, et uue jaama väljavalimise korral kirju- tatakse salvestuskoha salvestus üle. Selleks et salvestatud jaama edastada, vajutage korraks vas- tavale programmi salvestamise nupule 9. Näidikule e ilmuvad mõneks sekundiks „PR“ ja programmi salvestamise number. Väliste heliallikate ühendamine Lisaks integreeritud raadiole saab edastada erinevaid väliseid heliallikaid. Võtke maha „AUX IN“-sisendi 22 kaitsekate. Ühendage AUX- kaabli 26 3,5-mm-pistik sisendisse (vt jooniste leheküljel ole- vat joonist). Ühendage AUX-kaabli teine pistik sobiva helialli- kaga. Ühendatud heliallika edastamiseks vajutage heliallika otsingu nupule „Source“ 14 seni, kuni näidikule f ekraanil ilmub „AUX“. Kaitseks mustuse eest asetage „AUX IN“-sisendi 22 kaitseka- te tagasi oma kohale, kui eemaldate AUX-kaabli pistiku. Kellaaja näit Ehitusplatsiraadio on varustatud kellaaja näidikuga, millel on eraldi toide. Kui patareipessa on paigaldatud piisava võimsu- sega puhverpatareid (vt „Puhverpatareide paigaldamine/va- hetamine“, lk 146), saab kellaaega salvestada ka siis, kui ehi- tusplatsiraadio on vooluvõrgust lahutatud või kui ehitusplatsi- raadiost on aku eemaldatud. Kellaaja seadmine – Kellaaja seadmiseks vajutage kellaaja seadmise nupule 10 seni, kuni tunninumber näidikul e vilkuma hakkab. – Vajutage otsingu nupule 12 või otsingu nupule 11 seni, kuni näidikul kuvatakse õiget tunniaega. –Vajutage nupule 10 uuesti, nii et näidikul e hakkab vilku- ma minutinumber. – Vajutage otsingu nupule 12 või otsingu nupule 11 seni, kuni näidikul kuvatakse õiget minutiaega. –Vajutage nupule 10 kolmandat korda, et kellaaega sal- vestada. OBJ_BUCH-2915-001.book Page 147 Friday, July 29, 2016 3:30 PM148 | Eesti 1 609 92A 2NA | (29.7.16) Bosch Power Tools Tööjuhised Juhised aku käsitsemiseks Kaitske akut niiskuse ja vee eest. Hoidke akut temperatuuril –20 °C kuni 50 °C. Ärge jätke akut suvel autosse. Uus või pikemat aega kasutamata aku saavutab täisvõimsuse alles umbes 5 laadimis- ja tühjenemistsükli järel. Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada. Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid. Vead – põhjused ja kõrvaldamine Kui nimetatud abinõudega ei õnnestu viga kõrvaldada, võtke ühendust Boschi elektriliste tööriistade volitatud remondi- töökojaga. Hooldus ja teenindus Hooldus ja puhastus Veatu ja ohut töö tagamiseks hoidke ehitusplatsiraadio pu- has. Pühkige seade puhtaks niiske, pehme lapiga. Ärge kasutage puhastusvahendeid ega lahusteid. Klienditeenindus ja müügijärgne nõustamine Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus- tes meeleldi abi. Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: [phone] Faks: 679 1129 Transport Komplektis sisalduvate liitium-ioon-akude suhtes kohaldatak- se ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu. Kolmandate isikute teostatava veo korral (nt õhuvedu või eks- pedeerimine) tuleb järgida pakendi ja tähistuse osas kehti- vaid erinõudeid. Sellisel juhul peab pakendi ettevalmistami- sel alati osalema ohtlike ainete veo ekspert. Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pa- kendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid. Kasutuskõlbmatuks muutunud seadmete käitlus Ehitusplatsiraadiod, võrguadapterid, akud, lisatarvi- kud ja pakend tuleb keskkonnasäästlikult utiliseerida. Ärge visake ehitusplatsiraadioid, võrguadapterid ja aku- sid/patareisid olmejäätmete hulka! Üksnes EL liikmesriikidele: Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikasead- mete jäätmete kohta ja vastavalt direktiivile 2006/66/EÜ tuleb defektsed või kasutus- ressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult kor- duskasutada. Põhjus Vea kõrvaldamine Ehitusplatsiraadio ei tööta Puudub toide Ühendage võrguadapter voo- luvõrguga ja pistik seadmega või paigaldage laetud aku Ehitusplatsiraadio on liiga soe või liiga külm Oodake, kuni ehitusplatsiraa- dio on saavutanud töötempe- ratuuri Ehitusplatsiraadio ei tööta võrgutoite korral Võrguadapter või toitejuhe on defektne Kontrollige võrguadapter ja toitejuhe üle ja laske vajaduse korral välja vahetada Kasutatud on vale võrguadap- terit Kasutage Boschi originaalvõr- guadapterit (saadaval ka va- ruosana) Ehitusplatsiraadio ei tööta akutoite korral Aku kontaktid on määrdunud Puhastage aku kontakte, akut näiteks mitu korda laadimis- alusele asetades ja sealt ee- maldades, vajadusel vaheta- ge aku välja Aku on defektne Vahetage aku välja Aku on liiga soe või liiga külm Oodake, kuni aku jõuab töötemperatuurile Ehitusplatsiraadio töö katkeb äkitselt Võrguadapter või aku ei ole paigaldatud õigesti või on pai- galdatud mittetäielikult Paigaldage võrguadapter või aku õigesti ja täielikult Halb raadiovastuvõtt Teistest seadmetest põhjus- tatud häired või ebasoodne koht Asetage ehitusplatsiraadio teise kohta, kus vastuvõtt on parem, või muudest elektroo- nikaseadmetest kaugemale Kellaaja näit puudub või ei ole õige Kella puhverpatareid on tüh- jad Vahetage puhverpatareid väl-
