用户手册 TSS Handbrake Sparco Mod THRUSTMASTER

在安装本产品之前、以任何方式使用本产品之前以及对其执行任何维护之前，请仔细阅读本手册提供的说明。请务必遵守安全说明。不遵守这些说明可能导致事故和/或损坏。请保留本手册，以便您日后查阅说明。

目录

1. 包装清单....5
2. 技术特性....6
3. 警告.....8
4. 安装可拆卸式变速杆.....11
5. 安装到 PC 上.....12

控制面板....13

兼容性....14

1. 安装在 PLAYSTATION®4 / PLAYSTATION®5

1. 基于所使用平台的连接方法汇总 ..... 20
2. 配置手刹模式 ..... 21
3. 配置序列式变速器模式 ..... 23
4. 安装到支架上 ..... 25
5. 高级校准软件 ..... 28
6. 生态系统....29
7. 常见问题解答和技术支持.....30

借助二合一产品 TSS Handbrake，您可以在变速器 (+/-) 挡位与渐增式手刹挡位之间来回切换，从而玩转漂移技术。

本手册将帮助您安装 TSS Handbrake 并让其运行在最佳条件下。在开始赛车之前，请仔细阅读说明和警告：它们将帮助您尽情享受您的产品。

更新固件

为确保 TSS Handbrake 能在视频游戏中正确运行，更新固件非常重要。

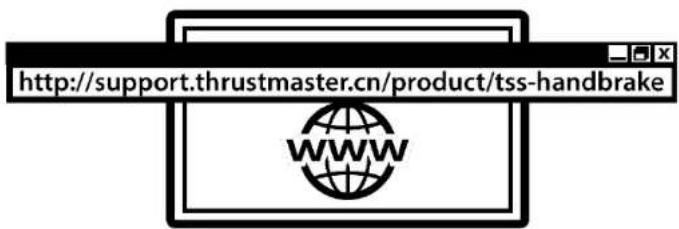

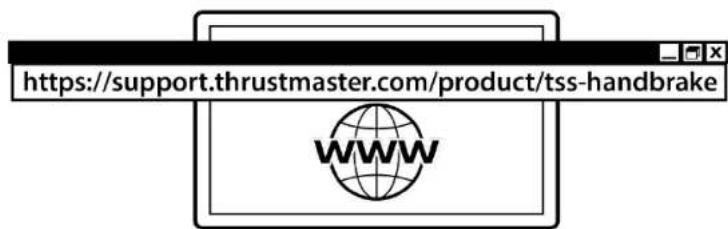

要执行更新，请访问

http://support.thrustmaster.cn/product/tss-handbrake。

选择固件，按照说明（包括下载和安装程序）进行操作。

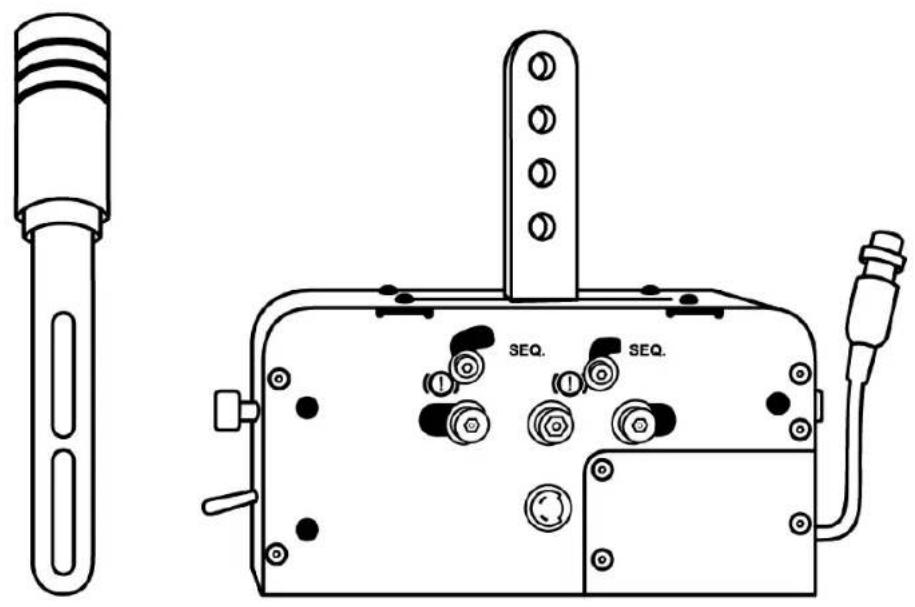

1. 包装清单

1. 可拆卸式变速杆（默认不安装）

2. 变速杆连接臂

3. 手刹 / 序列式变速器选择器

4. 机械切换系统（用于在手刹和序列式变速器模式之间进行切换）

5. DIN 电缆和母接头

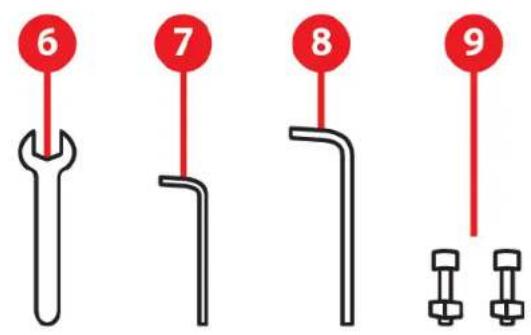

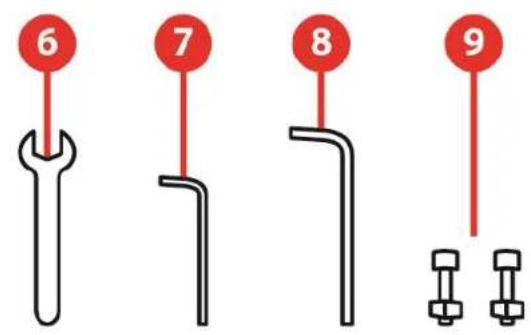

1. 13 ~mm 扳手

2. 3 mm 内六角扳手

3. 6 mm 内六角扳手

4. 2 个 BTR M8 螺丝 + 2 个 M8 螺母

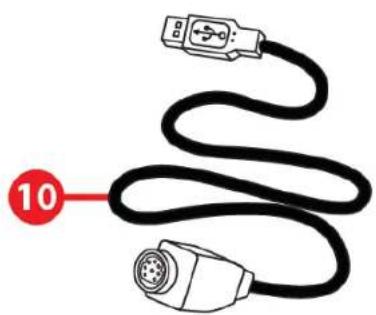

5. 可拆卸式 DIN / USB 公接头电缆

6. 可拆卸式 mini-DIN / DIN 公接头电缆

3. 警告

使用本产品之前，请务必仔细通读本手册。请妥善保留本手册，以供日后参考。

触电

• 请将本产品置于干燥的地方，切勿将其暴露在灰尘或阳光中。
• 按照插入方向插入接头。
• 切勿扭曲或拉扯接头和电缆。
• 切勿让液体溅到本产品或其接头上。
• 切勿造成本产品短路。
• 切勿拆解本产品（本手册所述的可能调节除外），切勿燃烧本产品，亦勿将其暴露在高温环境中。

因重复运动造成的伤害

使用变速器或手刹可能导致肌肉和关节疼痛。为避免这些问题：

• 避免长时间玩游戏。
• 每玩一小时后休息 10 到 15 分钟。
• 如果手、手腕或手臂有疲劳或疼痛的感觉，应停止玩游戏，休息几个小时后再玩。
• 如果再玩时仍然存在上述症状或疼痛感，应停止玩游戏并咨询医生。
• 确保按照本手册中提供的操作说明，正确安装 TSS Handbrake 的底座。

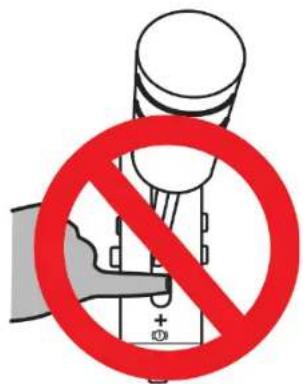

变速盘开口处可能会有夹伤风险

- 切勿让小孩接触本产品。

- 玩游戏时，切勿将手指（或身体的其他部分）置于TSS Handbrake变速盘的开口处。

1. 在连接臂之间滑动可拆卸式变速杆。将变速杆调节至所需的高度。

1. 将两个 BTR M8 螺丝插入变速杆的螺孔中并安装两个 M8 螺母。

1. 使用扳手和 6 ~mm 内六角扳手紧固螺丝和螺母。

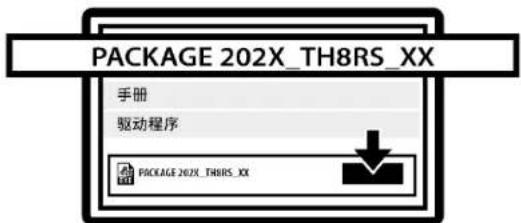

1. 在连接 TSS Handbrake 之前，请访问：

http://support.thrustmaster.cn/product/tss-handbrake。

1. 下载并安装 PC 驱动程序。

1. 重新启动 PC。

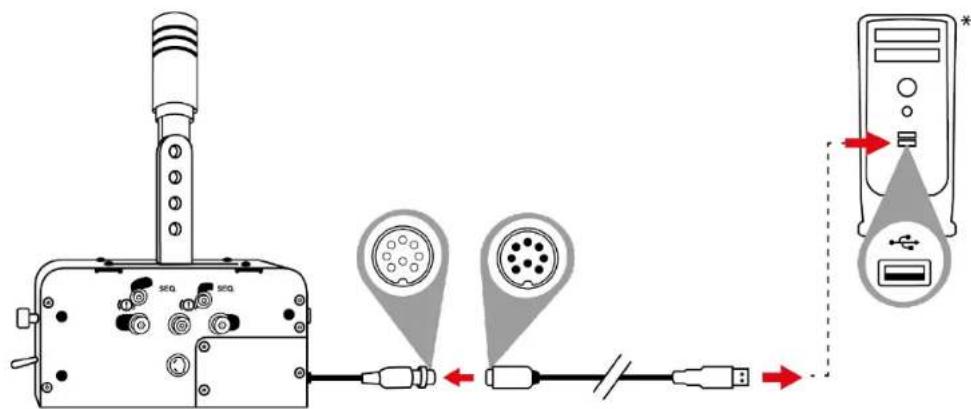

1. 使用可拆卸式 DIN / USB 公接头电缆将 TSS Handbrake 连接到 PC 上的某个 USB 端口。

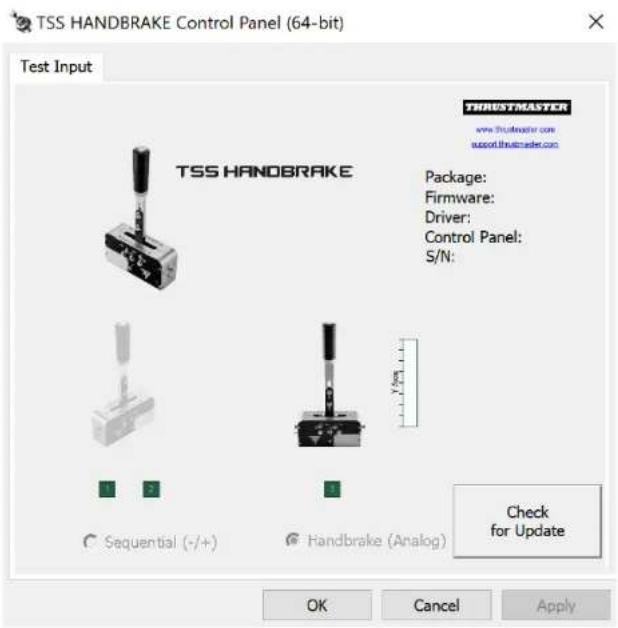

1. 要访问控制面板，请选择开始 / 所有应用 / Thrustmaster / 控制面板（在 Windows®10/11 中）。

2. 此时将显示游戏控制器对话框。该附件将出现在屏幕上，其名称显示为 TSS HANDBRAKE，状态为 OK。

3. 在游戏控制器对话框中，点击属性可测试和查看所有功能。

当使用可拆卸式 DIN / USB 公接头电缆将 TSS Handbrake 连接到某个 USB 端口时，TSS Handbrake 兼容：

- 手刹模式 [渐增式] 和序列式变速器模式 [+/-];

- 在所有支持多 USB 的游戏中，兼容独立的手刹和变速器；

- 所有市售方向盘。

当使用可拆卸式 mini-DIN / DIN 公接头电缆将 TSS Handbrake 连接到兼容 Thrustmaster （图马思特）方向盘底座的背部时，TSS Handbrake 兼容：

- 仅序列式变速器模式 [+/-] ;

- 在所有游戏中（搭配方向盘的向上和向下换挡拨片使用 TSS Handbrake 时；）

- 仅兼容的 Thrustmaster （图马思特）方向盘底座（TS-PC Racer、T-GT、T-GT II、T300、TS-XW 和 TX）。

为了确保优化 TSS Handbrake 在 PC 上的性能，您必须将方向盘底座（TS-PC Racer、T-GT、T-GT II、T300、TS-XW 或 TX）的固件升级为最新版本，下载网址为：http://support.thrustmaster.cn/。

一般说明

• 切记：在启动您的游戏之前，请务必通过点击确定，完全关闭游戏控制器窗口。
• TSS Handbrake 的固件版本将显示在控制面板选项卡的右上角。
• 如果您选择使用 USB 连接，我们建议将方向盘和 TSS Handbrake 直接连接到 PC 的 USB 2.0（而不是 USB 3.0）端口上，而不是通过集线器连接。
• 某些游戏允许您同时使用 2 个 TSS Handbrake 设备:

○ 1 个 TSS Handbrake 配置为手刹模式;

○ 1 个 TSS Handbrake 配置为序列式变速器模式。

6. 安装在 PlayStation®4 /

PlayStation®5 和 Xbox One®/

Xbox Series X|S 上

在 PlayStation®4 / PlayStation®5 和 Xbox One® / Xbox Series X|S 上，TSS Handbrake 兼容以下方向盘底座：

- Thrustmaster T-GT、T-GT II 和 T300（在 PlayStation®4 / PlayStation®5 上）；

- Thrustmaster TS-XW 和 TX （在 Xbox One® / Xbox Series X|S 上）。

为了确保优化 TSS Handbrake 在 PlayStation®4 /

PlayStation®5 和 Xbox One® / Xbox Series X|S 上的性

能，您必须将方向盘底座（T-GT、T-GT II、T300、

TS-XW 或 TX）的固件升级为最新版本，下载网址为：

http://support.thrustmaster.cn/

1. 使用可拆卸式 mini-DIN / DIN 公接头电缆，将 TSS Handbrake 直接连接到方向盘底座背部的 mini-DIN 母接口。

- 切勿使用和连接 PlayStation®4 / PlayStation®5 和 Xbox One® / Xbox Series X|S 上的可拆卸式 DIN / USB 公接头电缆。TSS Handbrake 必须始终连接到兼容的 Thrustmaster（图马思特）方向盘底座，而不是连接到游戏主机。

- 将 TSS Handbrake 连接到兼容的 Thrustmaster（图马思特）方向盘底座时：

○ 在搭配方向盘的向上和向下换挡拨片使用时，序列式变速器模式 [+/-] 在所有游戏中均可正常运行。
○ 手刹模式 [渐增式] 在支持手刹功能的游戏中可以正常运行*。

7. 基于所使用平台的连接方法汇总

平台	模式	连接
PC	(1)SEQ.	连接到 PC,使用 DIN/USB 公接头电缆。兼容所有市售方向盘。
PC	SEQ.	在兼容的 Thrustmaster(图马思特)方向盘底座的背部,使用 mini-DIN/DIN 公接头电缆。
PlayStation®4 PlayStation®5	(1)SEQ.	在兼容的 Thrustmaster(图马思特)方向盘底座的背部,使用 mini-DIN/DIN 公接头电缆。
Xbox One® Xbox Series X|S	(1)SEQ.	在兼容的 Thrustmaster(图马思特)方向盘底座的背部,使用 mini-DIN/DIN 公接头电缆。

8. 配置手刹模式

默认情况下，拆开设备包装时，TSS Handbrake 配置为手刹模式：

1. 将手刹 / 变速器选择器降低至 ⏻ 挡位。

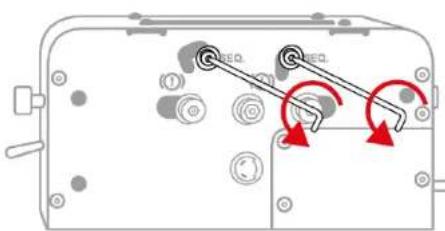

1. 使用 3 mm 内六角扳手稍稍拧松机械系统的螺丝（底座左右两侧各 2 个螺丝）。

左侧

右侧

1. 将这 4 个螺丝（底座左右两侧各 2 个螺丝）移至(①)挡位。

1. 确保这 4 个螺丝（底座左右两侧各 2 个）完美换位，然后使用 3 ~mm 内六角扳手拧紧这些螺丝。

9. 配置序列式变速器模式

1. 将手刹 / 变速器选择器升高至 SEQ. 挡位。

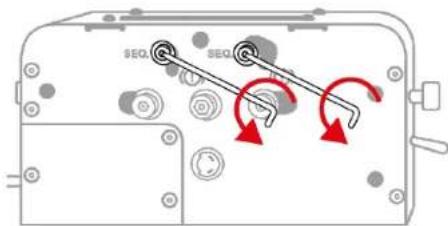

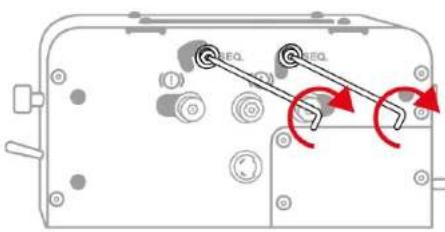

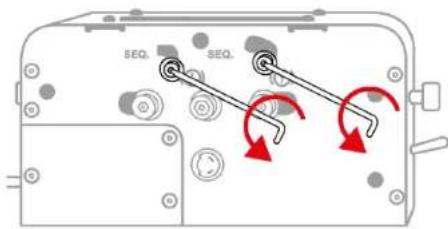

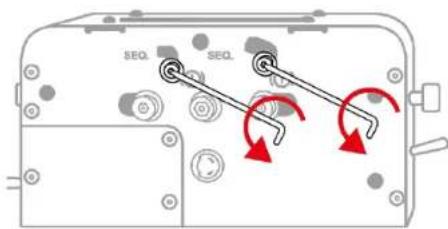

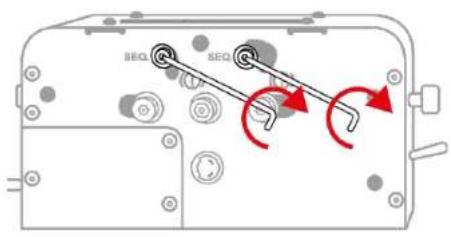

1. 使用 3 mm 内六角扳手稍稍拧松机械系统的螺丝（底座左右两侧各 2 个螺丝）。

左侧

右侧

1. 将这 4 个螺丝（底座左右两侧各 2 个螺丝）移至 SEQ. 挡位。

左侧

右侧

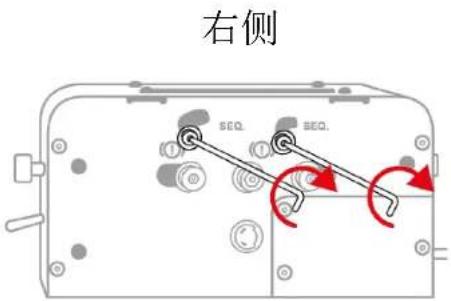

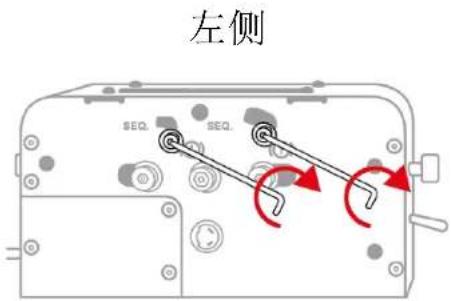

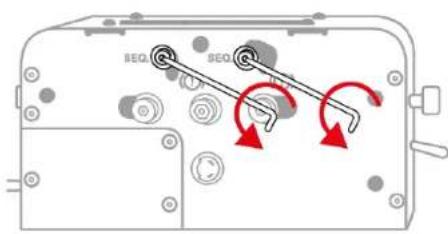

1. 确保这 4 个螺丝（底座左右两侧各 2 个）完美换位，然后使用 3 ~mm 内六角扳手拧紧这些螺丝。

左侧

右侧

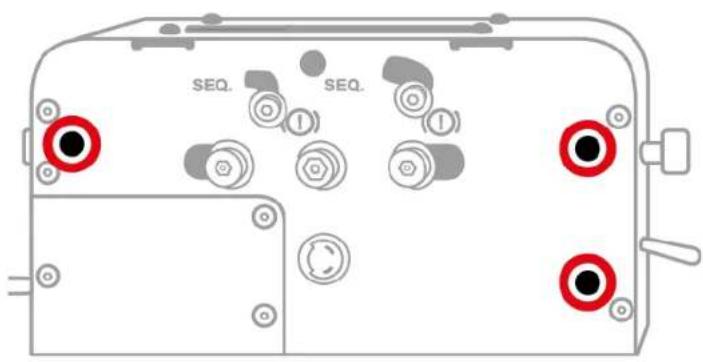

TSS Handbrake 可以通过设备两侧以及底座下方的 M6 螺纹孔连接到各种兼容的支架（另售）上：

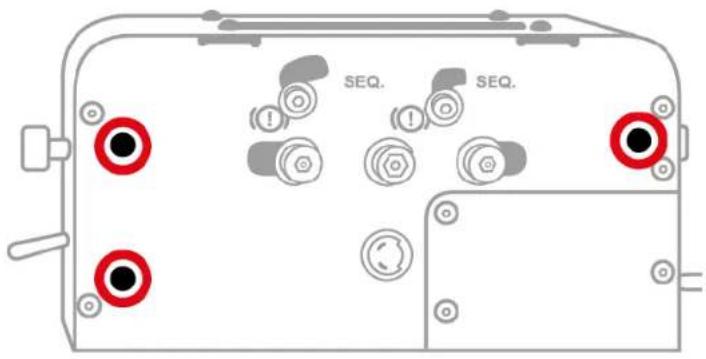

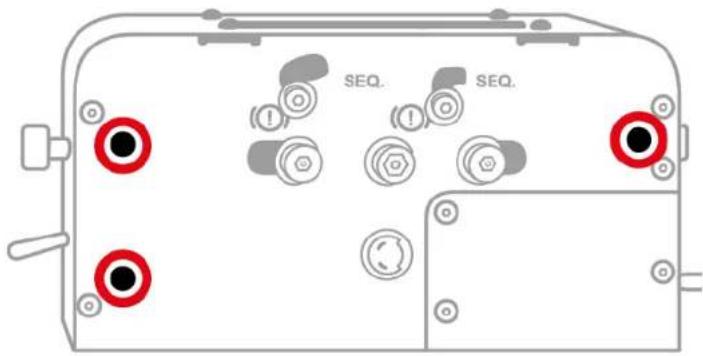

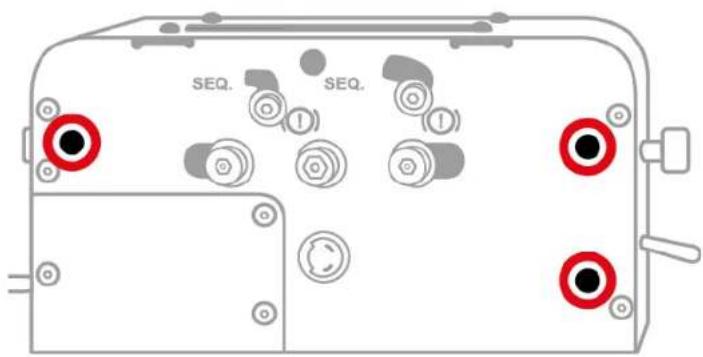

底座左侧有 3 个螺纹孔:

底座右侧有 3 个螺纹孔:

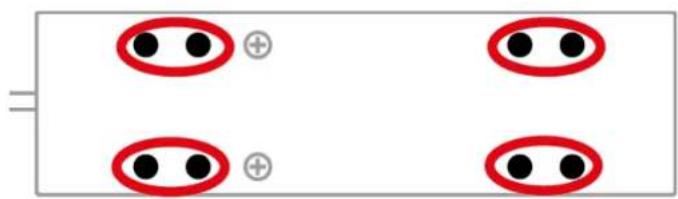

底座下方有 8 个螺纹孔:

TSS Handbrake 驾驶舱安装模板可从手册部分下载，网址为：

http://support.thrustmaster.cn/product/tss-handbrake。

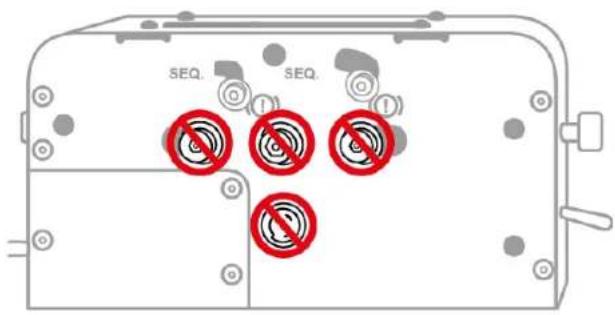

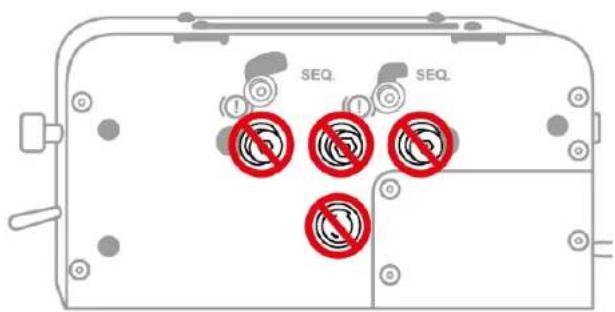

切勿拧紧或拧松这些螺丝

除与用于从手刹模式切换至序列式变速器模式的机械系统相关的螺丝之外，切勿拧紧或拧松 TSS Handbrake 底座上的任何螺丝。

左侧

右侧

前面板和后面板

TSS Handbrake 的校准程序是自动的。

为方便调整手刹模式下的模拟行程和序列式变速器模式下的模拟行程，以下网页的软件部分还提供了一款适用于PC的高级校准软件应用程序，网址为：

http://support.thrustmaster.cn/product/tss-handbrake。

设置调整完毕后，系统会立即将设置保存到 TSS Handbrake 的内部存储器中，因此，将在您所有的游戏中（无论是在 PC 上，还是在 PlayStation®4 / PlayStation®5 或 Xbox One® / Xbox Series X|S 上）生效。

12. 生态系统

TSS Handbrake 也兼容其他另售的附件:

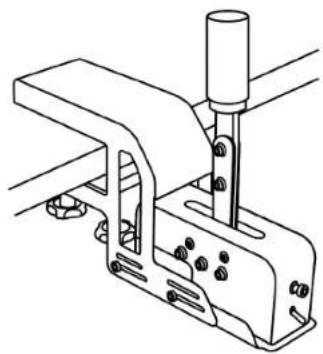

- TM RACING CLAMP: 一款支架, 让用户可以将其 TSS Handbrake 直接可靠地固定在台面或桌面上, 而无需使用驾驶舱。

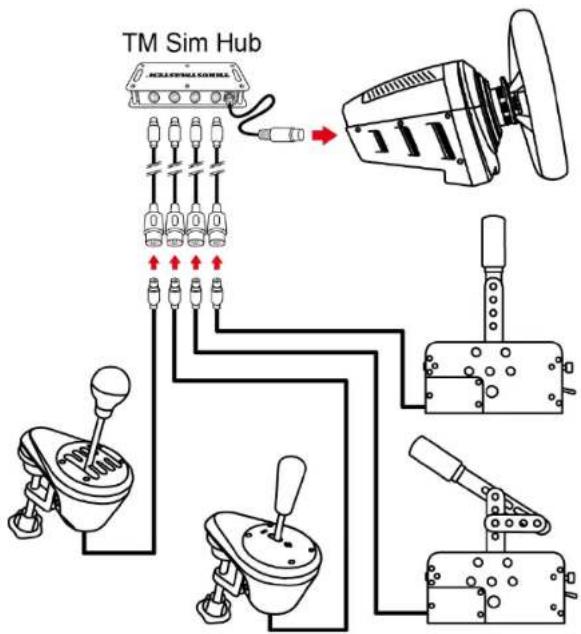

- TM SIM HUB: 一种集线器, 允许您至多同时将四个附件直接连接到兼容的 Thrustmaster（图马思特）方向盘底座背部的 mini-DIN 接头。

13. 常见问题解答和技术支持

您对 TSS Handbrake 是否有任何疑问，或者您是否遇到任何技术问题？若有的话，请访问 Thrustmaster（图马思特）技术支持网站：

http://support.thrustmaster.cn/product/tss-handbrake。

在安裝本產品之前、以任何方式使用本產品之前以及對其執行任何維護之前，請仔細閱讀本手冊提供的說明。請務必遵守安全說明。不遵守這些說明可能導致事故和/或損壞。請保留本手冊，以便您日後查閱說明。

目錄

1. 包裝清單....5

2. 技術特性....6

3. 警告......8

4. 安装可拆卸式變速桿....11

5. 安装到 PC 上....12

控制台....13

相容性....14

1. 安装在 PLAYSTATION®4 / PLAYSTATION®5

1. 基於所使用平台的連接方法匯總……20

2. 設定手煞模式....21

3. 設定序列式變速器模式.....23

4. 安装到支架上.....25

5. 進階校準軟體....28

6. 生態鏈....29

7. 常見問題解答和技術支援....30

借助二合一產品 TSS Handbrake，您可以在變速器 (+/-) 擋位與漸增式手煞擋位之間來回切換，從而玩轉漂移技術。

本手冊將輔助您安裝 TSS Handbrake 並讓其運作在最佳條件下。在開始賽車之前，請仔細閱讀說明和警告：它們將有助於您盡情享受您的產品。

更新韌體

為確保 TSS Handbrake 能在視訊遊戲中正確運作，更新韌體非常重要。

要執行更新，請瀏覽

https://support.thrustmaster.com/product/tss-handbrake。

選取韌體，按照說明（包括下載和安裝程式）進行操作。

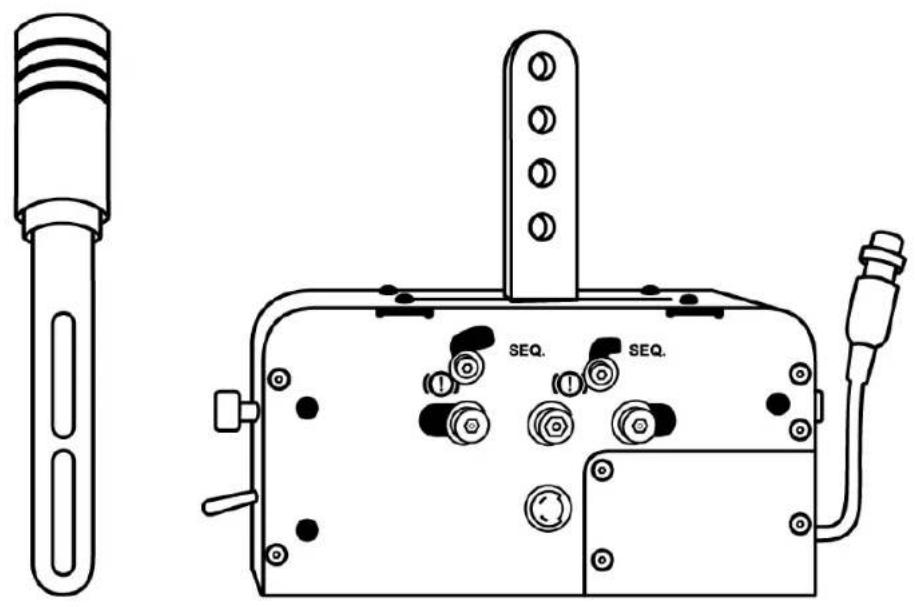

1. 包裝清單

1. 可拆卸式變速桿（預設情況下未安裝）
2. 變速桿連接臂
3. 手煞 / 序列式變速器選取器
4. 機械切換系統（用於在手煞和序列式變速器模式之間進行切換）
5. DIN 連接線和母接頭

1. 13 ~mm 扳手

2. 3 ~mm 内六角扳手

3. 6 ~mm 内六角扳手

4. 2 個 BTR M8 螺絲 + 2 個 M8 螺母

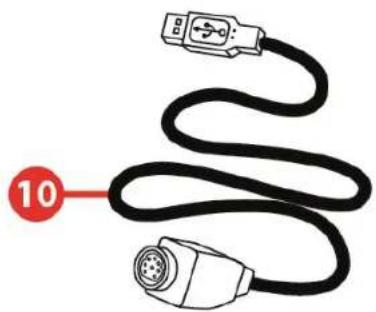

5. 可拆卸式 DIN / USB 公接頭連接線

6. 可拆卸式 mini-DIN / DIN 公接頭連接線

3. 警告

使用本產品之前，請務必仔細通讀本手冊。請妥善保留本手冊，以供日後參考。

觸電

• 請將本產品置於乾燥的地方，切勿將其暴露在灰塵或陽光中。
• 按照插入方向插入接頭。
• 切勿扭曲或拉扯接頭和連接線。
• 切勿讓液體濺到本產品或其接頭上。
• 切勿造成本產品短路。
• 切勿拆解本產品（本手冊所述的可能調節除外），切勿燃燒本產品，亦勿將其暴露在高溫環境中。

因重複運動造成的傷害

使用變速器或手煞可能導致肌肉和關節疼痛。為避免這些問題：

• 避免長時間玩遊戲。
• 每玩一小時後休息 10 到 15 分鐘。
• 如果手、手腕或手臂有疲勞或疼痛的感覺，應停止玩遊戲，休息幾個小時後再玩。
• 如果再玩時仍然存在上述症狀或疼痛感，應停止玩遊戲並諮詢醫生。
• 確保按照本手冊中提供的操作說明，正確安裝 TSS Handbrake 的底座。

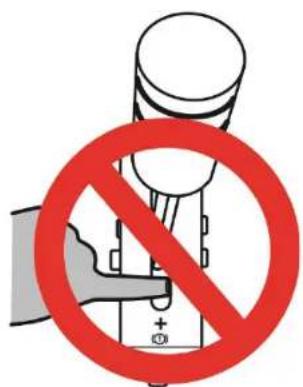

變速盤開口處可能會有夾傷風險

- 切勿讓小孩接觸本產品。

- 玩遊戲時，切勿將手指（或身體的其他部分）置於TSS Handbrake變速盤的開口處。

1. 在連接臂之間滑動可拆卸式變速桿。將變速桿調節至所需的高度。

1. 將兩個 BTR M8 螺絲插入變速桿的螺孔中並安裝兩個 M8 螺母。

1. 使用扳手和 6 mm 内六角扳手緊固螺絲和螺母。

1. 在連接 TSS Handbrake 之前，請瀏覽：

https://support.thrustmaster.com/product/tss-handbrake。

1. 下載並安裝 PC 驅動程式。

1. 重新啟動 PC。

1. 使用可拆卸式 DIN / USB 公接頭連接線將 TSS Handbrake 連接到 PC 上的某個 USB 埠。

1. 要存取控制台，請選取開始 / 所有應用 / Thrustmaster / 控制台（在 Windows® 10/11 中）。

2. 此時將顯示遊戲控制器對話方塊。該附件將出現在螢幕上，其名稱顯示為 TSS HANDBRAKE，狀態為 OK。

3. 在遊戲控制器對話方塊中，按一下內容可測試和檢視所有功能。

當使用可拆卸式 DIN / USB 公接頭Handbrake 連接到某個 USB 埠時，TSS Handbrake 相容於：

- 手煞模式 [漸增式] 和序列式變速器模式 [+/-]；

- 在所有支援多 USB 的遊戲中，相容於獨立的手煞和變速器；

- 所有市售方向盤。

當使用可拆卸式 mini-DIN / DIN 公接頭連接線將 TSSHandbrake 連接到相容的 Thrustmaster （圖馬思特）方向盤底座的背部時，TSS Handbrake 相容於：

- 僅序列式變速器模式 [+/-]；

- 在所有遊戲中（搭配方向盤的向上和向下換擋撥片使用 TSS Handbrake 時；）

- 僅相容的 Thrustmaster （圖馬思特）方向盤底座（TS-PC Racer、T-GT、T-GT II、T300、TS-XW 和 TX）。

為了確保最佳化 TSS Handbrake 在 PC 上的效能，您必須將方向盤底座（TS-PC Racer、T-GT、T-GT II、T300、TS-XW 或 TX）的韌體升級為最新版本，下載網址為：

- 切記：在啟動您的遊戲之前，請務必透過按一下確定，完全關閉遊戲控制器視窗。

- TSS Handbrake 的韌體版本將顯示在控制台索引標籤的右上角。

- 如果您選取使用 USB 連接，我們建議將方向盤和 TSS Handbrake 直接連接到 PC 的 USB 2.0（而不是 USB 3.0）埠上，而不是透過集線器連接。

- 某些遊戲允許您同時使用 2 個 TSS Handbrake 裝置：

○ 1 個 TSS Handbrake 設定為手煞模式；
○ 1 個 TSS Handbrake 設定為序列式變速器模式。

6. 安装在 PlayStation®4 /

PlayStation®5 和 Xbox One® /

Xbox Series X|S 上

在 PlayStation®4 / PlayStation®5 和 Xbox One® / Xbox Series X|S 上，TSS Handbrake 相容於以下方向盤底座：

- Thrustmaster T-GT、T-GT II 和 T300（在 PlayStation®4 / PlayStation®5 上）；

- Thrustmaster TS-XW 和 TX（在 Xbox One ^® / Xbox Series X|S 上）。

為了確保最佳化 TSS Handbrake 在 PlayStation®4 /

PlayStation®5 和 Xbox One® / Xbox Series X|S 上的效

能，您必須將方向盤底座（T-GT、T-GT II、T300、

TS-XW 或 TX）的韌體升級為最新版本，下載網址為：

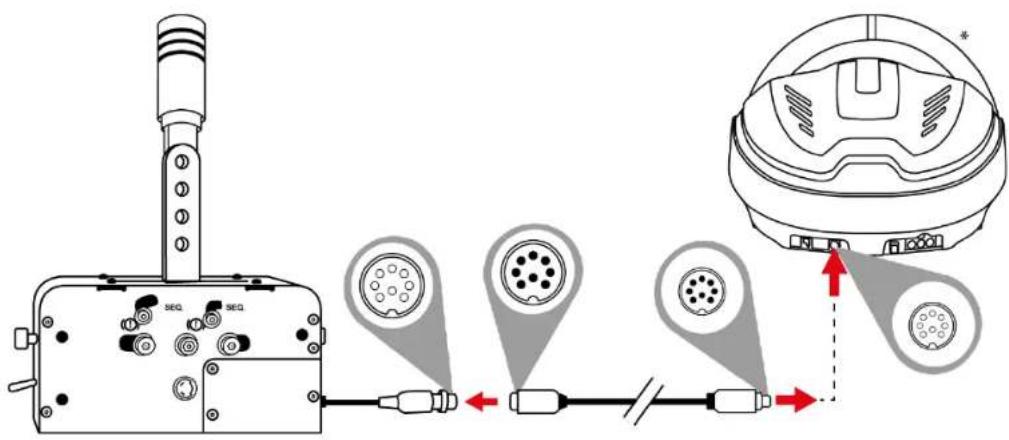

1. 使用可拆卸式 mini-DIN / DIN 公接頭連接線，將

TSS Handbrake 直接連接到方向盤 mini-DIN 母連接埠。

- 切勿使用和連接 PlayStation®4 / PlayStation®5 和 Xbox One® / Xbox Series X|S 上的可拆卸式 DIN / USB 公接頭連接線。TSS Handbrake 必須始終連接到相容的 Thrustmaster（圖馬思特）方向盤底座，而不是連接到遊戲主機。

- 將 TSS Handbrake 連接到相容的 Thrustmaster（圖馬思特）方向盤底座時：

○ 在搭配方向盤的向上和向下換擋撥片使用時，序列式變速器模式 [+/-] 在所有遊戲中均可正常運作。
○ 手煞模式 [漸增式] 在支援手煞功能的遊戲中可以正常運作*。

* 相容於 TSS Handbrake 的 PlayStation®4 /

PlayStation®5 和 Xbox One® / Xbox Series X|S 遊戲列表 詳見：

https://support.thrustmaster.com/product/tss-handbrake。

7. 基於所使用平台的連接方法匯總

平台	模式	連接
PC	(1)SEQ.	連接到 PC,使用 DIN/USB 公接頭連接線。相容於所有市售方向盤。
PC	SEQ.	在相容的 Thrustmaster(圖馬思特)方向盤部,使用 mini-DIN/DIN公接頭連接線。
PlayStation®4 PlayStation®5	(1)SEQ.	在相容的 Thrustmaster(圖馬思特)方向盤部,使用 mini-DIN/DIN公接頭連接線。
Xbox One® Xbox Series X|S	(1)SEQ.	在相容的 Thrustmaster(圖馬思特)方向盤部,使用 mini-DIN/DIN公接頭連接線。

8. 設定手煞模式

預設情況下，拆開裝置包裝時，TSS Handbrake 設定為手煞模式：

- 手煞 / 變速器選取器處於 (①) 擋位。

- 機械系統處於(①)擋位。

1. 將手煞 / 變速器選取器降低至 Ⓑ️ 擋位。

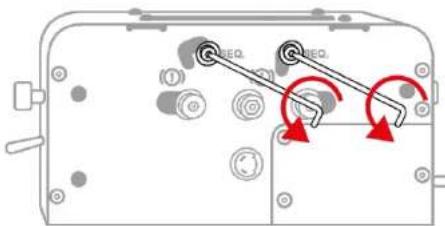

1. 使用 3 mm 内六角扳手稍稍擰松機械系統的螺絲（底座左右兩側各 2 個螺絲）。

左側

右側

1. 將這 4 個螺絲（底座左右兩側各 2 個螺絲）移至 (!) 擋位。

1. 確保這 4 個螺絲（底座左右兩側各 2 個）完美換位，然後使用 3 mm 內六角扳手擰緊這些螺絲。

9. 設定序列式變速器模式

1. 將手煞 / 變速器選取器升高至 SEQ. 撋位。

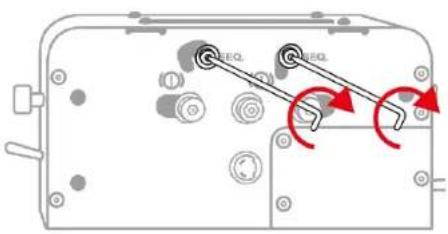

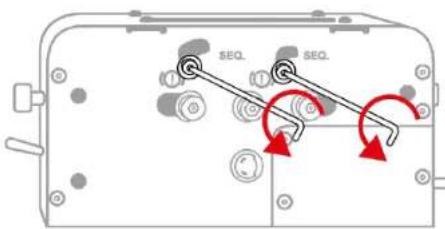

1. 使用 3 mm 内六角扳手稍稍擰松機械系統的螺絲（底座左右兩側各 2 個螺絲）。

左側

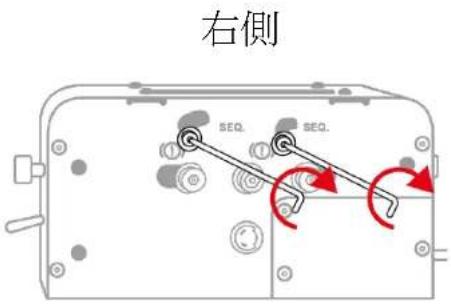

右側

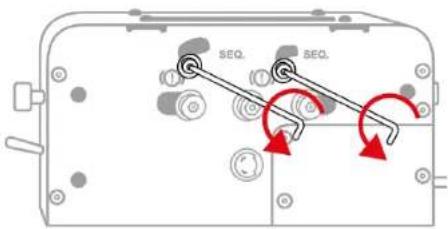

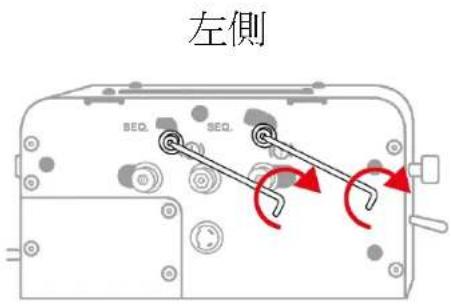

1. 將這 4 個螺絲（底座左右兩側各 2 個螺絲）移至 SEQ. 擋位。

左側

右側

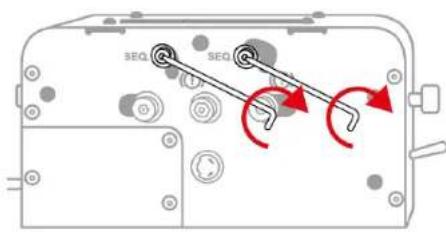

1. 確保這 4 個螺絲（底座左右兩側各 2 個）完美換位，然後使用 3 mm 內六角扳手擰緊這些螺絲。

左側

右側

TSS Handbrake 可以透過裝置兩側以及底座下方的 M6 螺紋孔連接到各種相容的支架（另售）上：

底座左側有 3 個螺紋孔：

底座右側有 3 個螺紋孔：

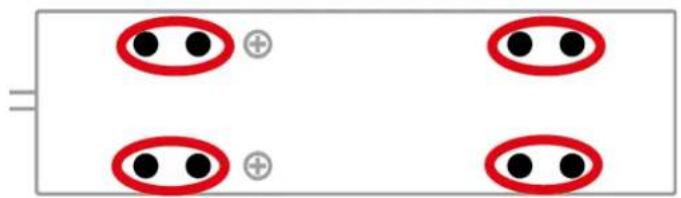

底座下方有 8 個螺紋孔：

TSS Handbrake 駕駛艙安裝範本可從手冊部分下載， 網址為：

https://support.thrustmaster.com/product/tss-handbrake。

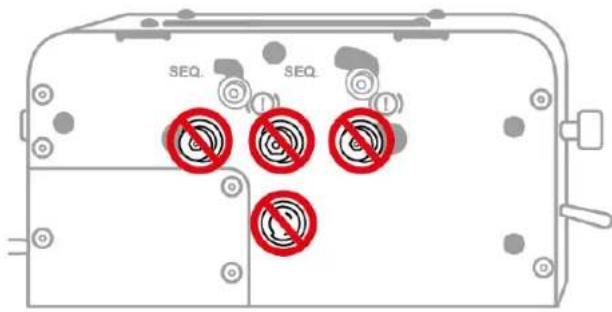

切勿擰緊或擰松這些螺絲

除與用於從手煞模式切換至序列式變速器模式的機械系統相關的螺絲之外，切勿擰緊或擰松 TSS Handbrake 底座上的任何螺絲。

左侧

TSS Handbrake 的校準程式是自動的。

為方便調整手煞模式下的模擬行程和序列式變速器模式下的類比行程，以下網頁的軟體部分還提供了一款適用於PC的進階校準軟體應用程式，網址為：

https://support.thrustmaster.com/product/tss-handbrake。

設定調整完畢後，系統會立即將設定儲存到 TSS Handbrake 的內部記憶體中，因此，將在您所有的遊戲中（無論是在 PC 上，還是在 PlayStation®4 / PlayStation®5 或 Xbox One® / Xbox Series X|S 上）生效。

12. 生態鏈

TSS Handbrake 也相容於其他另售的附件：

- TM RACING CLAMP：一款支架，讓使用者可以將其TSS Handbrake直接可靠地固定在檯面或桌面上，而無需使用駕駛艙。

- TM SIM HUB：一種集線器，允許您至多同時將四個附件直接連接到相容的 Thrustmaster（圖馬思特）方向盤底座背部的 mini-DIN 接頭。

13. 常見問題解答和技術支援

您對 TSS Handbrake 是否有任何疑問，或者您是否遇到任何技術問題？若有的話，請瀏覽 Thrustmaster（圖馬思特）技術支援網站：

https://support.thrustmaster.com/product/tss-handbrake。
