本製品を取り付ける前、使用する前、およびメンテナンスする前に、このマニュアルに記載されている指示をよくお読みください。安全に関する注意事項を必ず守ってください。これらの指示に従わない場合、事故や破損の原因となります。このマニュアルは、後で参照できるように保管しておいてください。

目次

1. パッケージ内容......5
2. 技術仕様....6
3. 警告.....8
4. 脱着式レバーの取り付け.....11
5. PC で使用する ..... 12

コントロールパネル 13

互換性....14

1. PLAYSTATION®4 / PLAYSTATION®5 および
   XBOX ONE® / XBOX SERIES X|S への取り付け......17
2. プラットフォームごとの接続方法 ......20
3. ハンドブレーキモードの設定......21
4. シーケンシャルシフターモードの設定 .....23
5. サポートへの取り付け .....25
6. 高度な調整ソフトウェア ..... 28
7. 製品エコシステム ..... 29
8. FAQ とテクニカルサポート....30

シフター（+/-）からプログレッシブハンドブレーキのポジションに、またはその逆に変更できる2イン1のTSS Handbrakeでドリフトテクニックをマスターしましょう。

このマニュアルは、TSS Handbrake ベースを最適な条件で設置および使用するのに役立ちます。レースを始める前に、説明書と警告をよく読んでください。これらの情報は、製品の楽しさを最大限に引き出すために役立ちます。

ファームウェアのアップデート

TSS Handbrake ベースがビデオゲームで正常に機能するためには、ファームウェアをアップデートする必要があります。

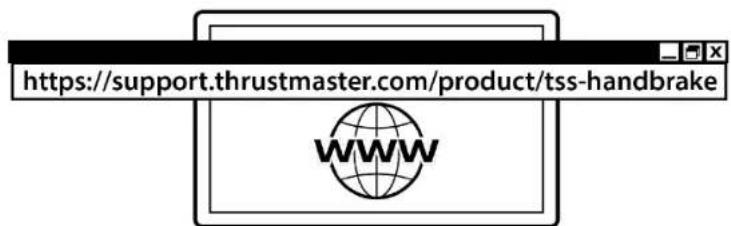

アップデートを実行するには、以下のサイトにアクセスしてください:

https://support.thrustmaster.com/product/tss-handbrake

[ファームウェア] を選択し、ダウンロードおよびセットアップ手順にしたがってください。

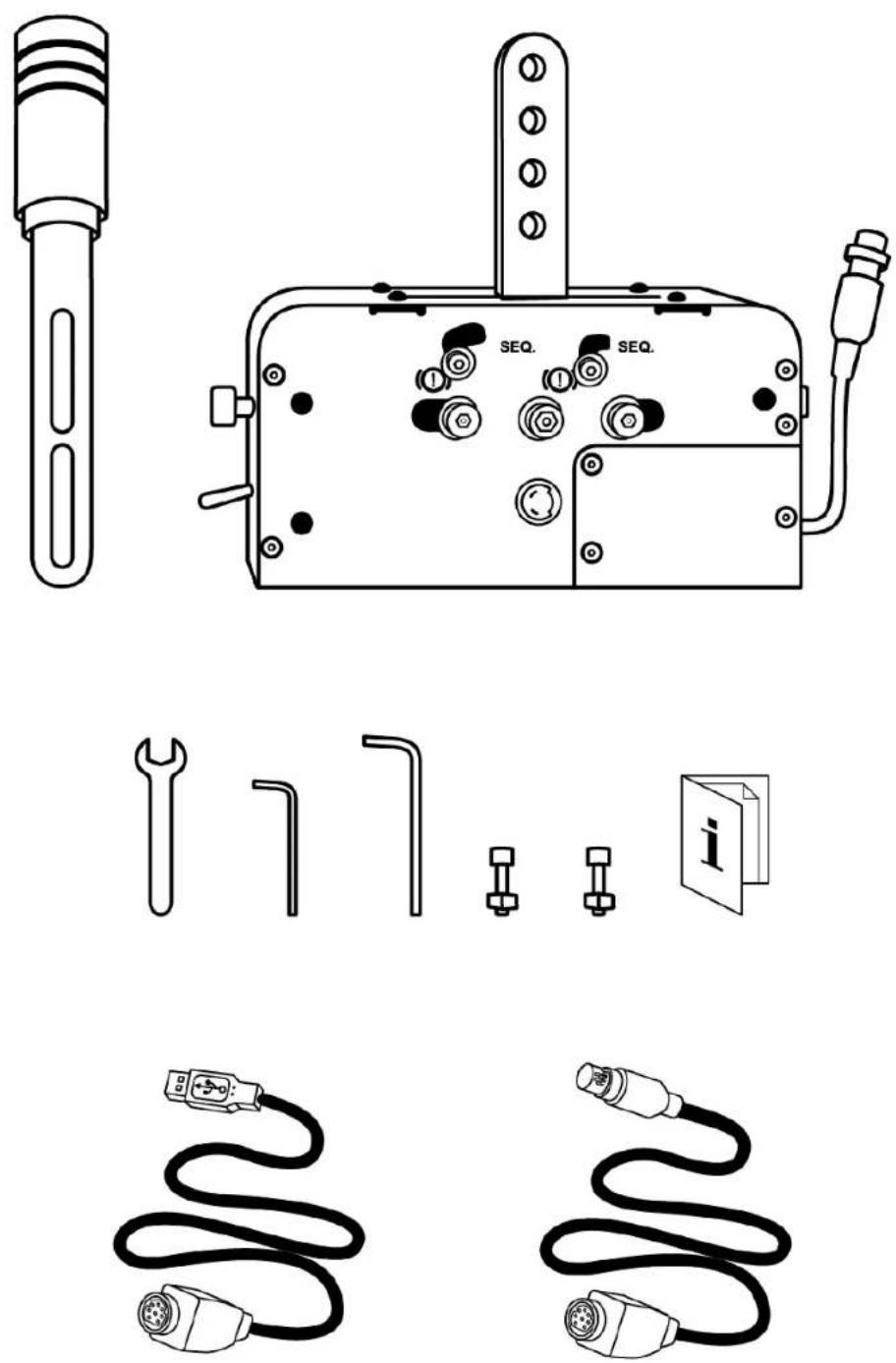

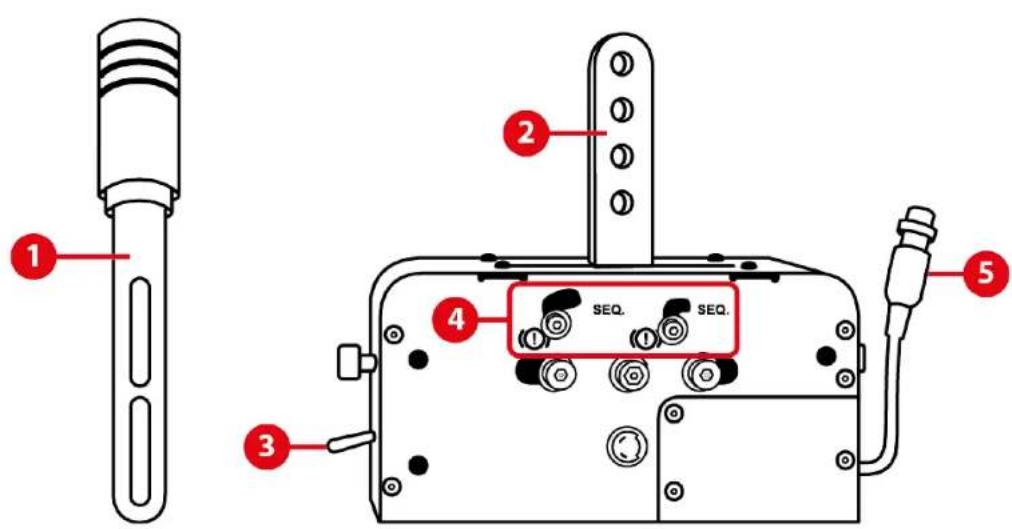

1. パッケージ内容

2. 技術仕様

1. 脱着式レバー（デフォルトの状態では取り付けられていません）
2. レバー取り付けアーム
3. ハンドブレーキ/シーケンシャルシフター モードセレクター
4. メカニカルスイッチングシステム（ハンドブレーキモードとシーケンシャルシフターモードの切り替え用）
5. DIN ケーブルおよびメスコネクター

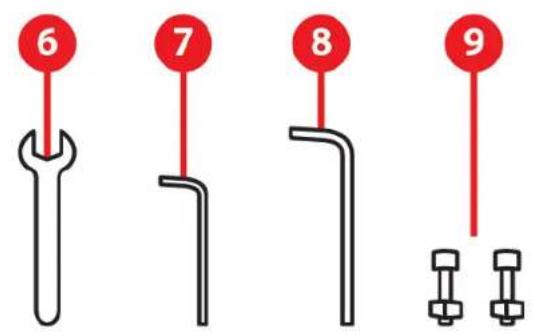

1. 13 mm 六角レンチ
2. 3 mm 六角レンチ
3. 6 mm 六角レンチ
4. BTR M8 ねじ 2 本 + M8 ナット 2 個

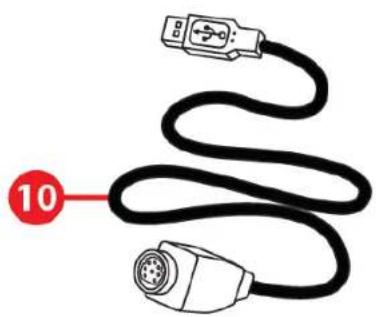

5. 着脱式オス DIN / USB ケーブル
6. 着脱式 ミニ DIN/オス DIN ケーブル

3. 警告

本製品をお使いになる前に、このマニュアルをしっかりとお読みください。また、必要な時に読めるように大切に保管してください。

感電

• 本製品は湿気・ホコリの多い場所や、直射日光のあたる場所で保管しないでください。
• 取り付けの際は、コネクターの向きをよく確認してください。
• コネクターやケーブルを、ねじったり引っ張ったりしないでください。
• 本製品やコネクターをぬらさないでください。
• 本製品をショートさせないでください。
• 本製品の分解や改造は絶対にしないでください(このマニュアルの指示に沿った調整は除く)。また、本製品を火の中に投棄したり、高温にさらしたりしないでください。

繰り返しの動きによる負傷の可能性

シフトレバーやハンドブレーキの使用は、筋肉や関節の痛みを引き起こす可能性があります。トラブルを避けるため、必ず以下を実施してください:

- 長時間連続のプレイは避けてください。

- 1 時間ごとに 10～15 分の休憩をとるようにしてください。

- 手、手首、腕、足を始めとする身体の部位に疲れや痛みを感じたときはプレイをただちに中止し、再開する前に数時間の休憩をとるようにしてください。

- 休憩後にプレイを再開しても、上記の症状や痛みがとれない場合は、プレイを中止して医師に相談してください。

- TSS Handbrake のベース部が、本ユーザーマニュアルの記載どおりに正しく設置されていることを確認してください。

シフトプレートのすき間に注意

• お子様の手の届かない場所で使用してください。

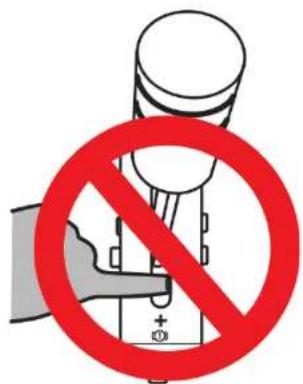

• ゲームのプレイ中は、TSS HANDBRAKE のシフトプレートのすき間に指などを絶対に近づけないでください。はさまれてケガをする危険があります。

1. 着脱式レバーをアタッチメントアーム間でスライドします。レバーを任意の高さに調整します。

1. BTR M8 ねじ 2 本をレバーの穴に差し込み、M8 ナット 2 個をはめ込みます。

1. レンチキーと 6 mm 六角レンチを使ってねじとナットを締めます。

1. TSS Handbrake を接続する前に、こちらをご覧ください:

https://support.thrustmaster.com/product/tss-handbrake

1. PC 用ドライバをダウンロードしてインストールします。

1. PC を再起動します。

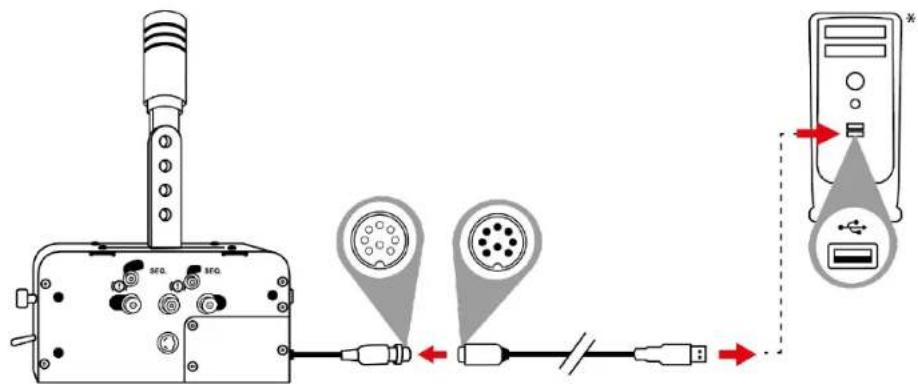

1. 着脱式オス DIN/USB ケーブルを使用して、TSS Handbrake を PC の USB ポートに接続します。

1. コントロールパネルにアクセスするには、[スタート] / [すべてのアプリ] / [Thrustmaster] / [コントロールパネル] をクリックします (Windows® 10/11 の場合)。
2. 「ゲーム コントローラー」ダイアログボックスが表示されます。デバイスは画面上に TSS HANDBRAKE という名前で「OK」ステータスとともに表示されます。
3. 「ゲーム コントローラー」ダイアログボックスで「プロパティ」をクリックして、すべての機能を表示・テストします。

PC では、脱着式オス DIN / USB ケーブルを使って TSS Handbrake を互換性のある Thrustmaster ステアリングコントローラーベースに接続します。TSS Handbrake は以下と互換性があります:

- ハンドブレーキ [プログレッシブ] およびシーケンシャル シフター モード [+/-]、

- マルチ USB、外付けハンドブレーキおよびシフターに対応しているすべてのゲーム

- 市販されているすべてのステアリングコントローラー。

PC では、脱着式ミニ DIN / オス DIN ケーブルを使って TSS Handbrake を互換性のある Thrustmaster ステアリングコントローラーのベース部に接続します。TSS Handbrake は以下と互換性があります:

- シーケンシャルシフター モード [+/-] のみ、

- すべてのゲーム (TSS HANDBRAKE は、ステアリングコントローラーの UP/DOWN パドルシフターと連動します)。

- 互換性のある Thrustmaster ステアリングコントローラーのベース部のみ（TS-PC Racer、T-GT、T-GT II、T300、TS-XW、および TX）。

重要: TSS Handbrake が PC で最適に動作するためには、お使いのステアリングコントローラーのベース部（TS-PC Racer、T-GT、T-GT II、T300、TS-XW、および TX）のファームウェアを、以下の場所からダウンロードしてインストールする必要があります:

- ゲームを開始する前に、[OK]をクリックして必ず「ゲーム コントローラー」のウィンドウを完全に閉じてください。

- TSS HANDBRAKE のファームウェアのバージョンが、「コントロールパネル」タブの右上隅に表示されます。

- USB で接続する場合は、ステアリングコントローラーや TSS Handbrake は、PC の USB 2.0 ポート (USB 3.0 でなく) に直接接続することをお奨めします。

- 一部のゲームでは 2 台の TSS Handbrake デバイスを 以下のように同時に使用できます:

○ ハンドブレーキモードに設定された TSS Handbrake 1 個。

○ シーケンシャルシフターモードに設定された TSS Handbrake 1 個。

6. PlayStation®4 / PlayStation®5 および Xbox One® / Xbox Series X|S への取り付け

TSS Handbrake は、PlayStation® 4/PlayStation®5 および Xbox One®/Xbox Series X|S の以下のステアリングコントローラーベースと互換性があります:

• Thrustmaster T-GT、T-GT II、T300 (PlayStation®4 / PlayStation®5)、
• Thrustmaster TS-XW および TX (Xbox One® / Xbox Series X|S)

TSS Handbrake が PlayStation®4 / PlayStation®5 および Xbox One® / Xbox Series X|S で最適に動作するためには、お使いのステアリングコントローラーベース（T-GT、T-GT II、T300、TS-XW、および TX）のファームウェアのアップデートを以下の場所からダウンロードしてインストールする必要があります: https://support.thrustmaster.com/

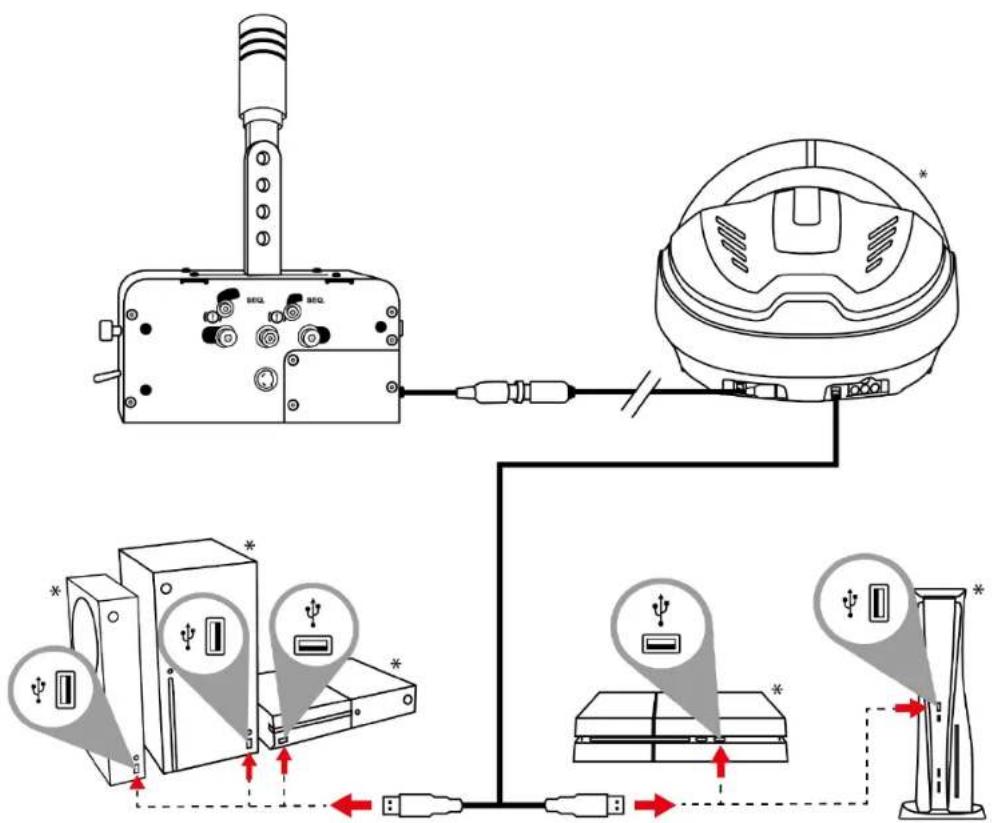

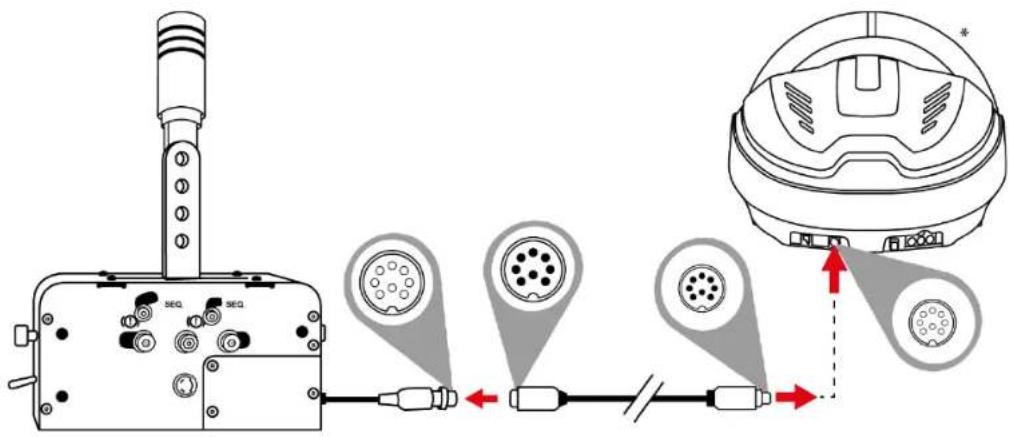

1. 脱着式ミニ DIN / DIN ケーブルを使って、TSS Handbrake をステアリングコントローラーベースの背面にあるメスミニ DIN ポートに直接接続します。

1. ステアリングコントローラーをゲーム機本体に接続したままにします。

- PlayStation®4 / PlayStation®5 および Xbox One®/Xbox Series X|S では、着脱式オス DIN / USB ケーブルは絶対に使用・接続しないでください。TSS Handbrake は、ゲーム機本体でなく、必ず互換性のある Thrustmaster ステアリングコントローラーベースに接続してください。

- TSS Handbrake を、互換性のある Thrustmaster ステアリングコントローラーベースに接続した場合:

○ シーケンシャルシフター モード [+/-] は、ステアリングコントローラーの UP/DOWN パドルシフターと連動しているため、すべてのゲームで使用できます。

○ ハンドブレーキモード [プログレッシブ] は、ハンドブレーキ機能*に対応しているゲームで動作します。

7. プラットフォームごとの接続方法

プラットフォーム	モード	接続
PC	(1)SEQ.	PCには、脱着式オス DIN/USBケーブルを使って接続します。市販されているすべてのステアリングコントローラーと互換性があります。
PC	SEQ.	互換性のある Thrustmaster ステアリングコントローラーのベース部の背面に、脱着式ミニ DIN / オス DIN ケーブルを使って接続します。
PlayStation®4 PlayStation®5	(1)SEQ.	互換性のある Thrustmaster ステアリングコントローラーのベース部の背面に、脱着式ミニ DIN / オス DIN ケーブルを使って接続します。
Xbox One®Xbox Series X|S	(1)SEQ.	互換性のある Thrustmaster ステアリングコントローラーのベース部の背面に、脱着式ミニ DIN / オス DIN ケーブルを使って接続します。

8. ハンドブレーキモードの設定

デフォルトの状態（箱から取り出した状態）では、TSS Handbrake はハンドブレーキモードに設定されています。

- ハンドブレーキ/シフターセレクターは (①) の位置にあります。

- メカニカルシステムは (①) の位置にセットされています。

1. ハンドブレーキ/シフターセレクターを (①) の位置に下げます。

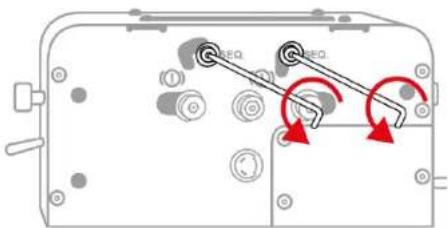

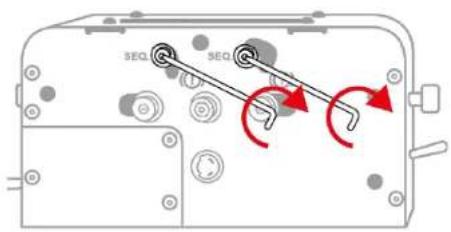

1. 3mm の六角レンチを使い、メカニカルシステムのねじ（ベースの両側にある 2 本のねじ）を外します。

左側 右側

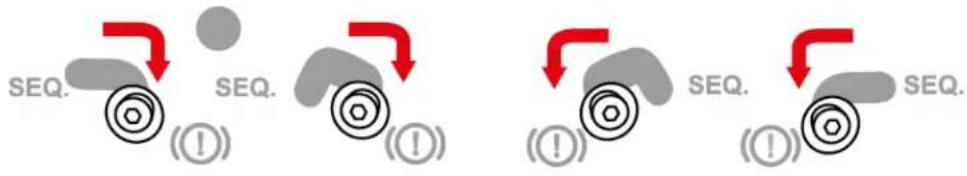

1. これら 4 本のねじ (ベースの両側にある 2 本のねじ)を (⑥)位置に移動します。

左側 右側

1. 4 本のねじ (ベース部の両側に 2 本ずつ) が完璧にセットされていることを確認の上、3mm 六角レンチを使って締めてください。

左側 右側

9. シーケンシャルシフターモードの設定

1. ハンドブレーキ/シフターセレクターを SEQ. の位置に上げます。

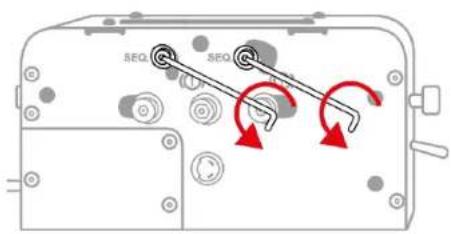

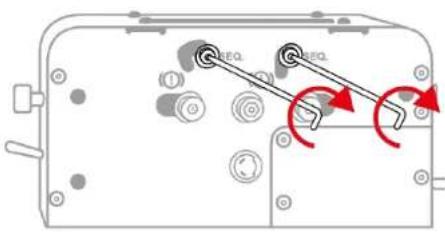

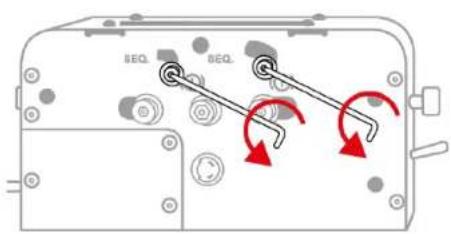

1. 3mm の六角レンチを使い、メカニカルシステムのねじ（ベースの両側にある 2 本のねじ）を外します。

左側 右側

1. これら 4 本のねじ（ベース部の両側に 2 本ずつ）を SEQ. のポジションに移動します。

左側 右側

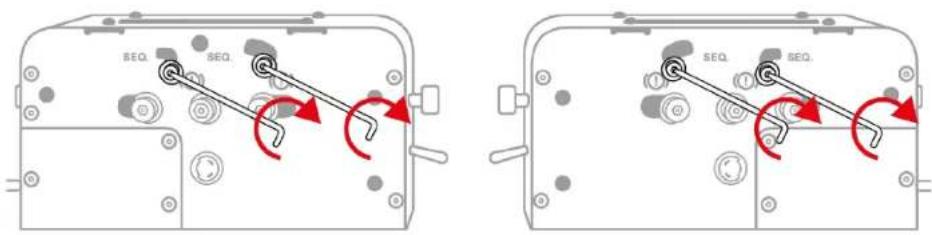

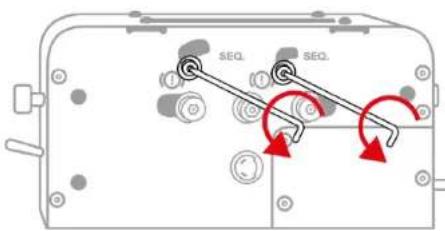

1. 4 本のねじ (ベース部の両側に 2 本ずつ) が完璧にセットされていることを確認の上、3mm 六角レンチを使って締めてください。

左側 右側

TSS Handbrake は、互換性のあるさまざまな製品（別売）と、両サイドとベース部の底に設けられた M6 ねじ穴を使って取り付けることができます。

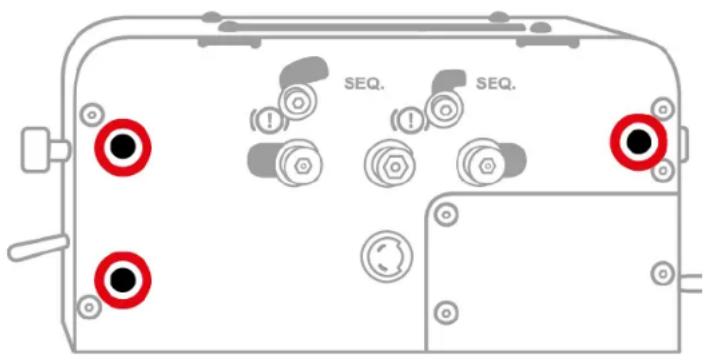

ベース部の左側には3個のねじ穴が開いています:

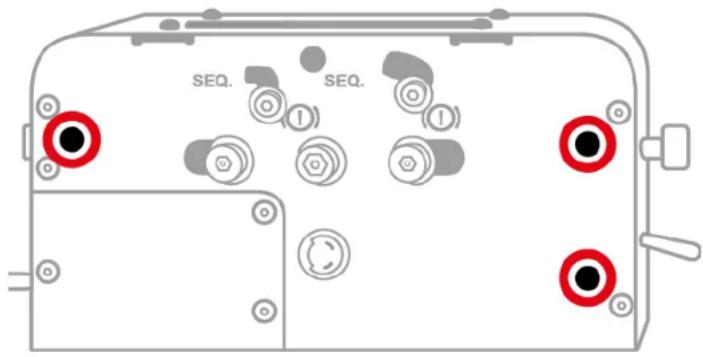

ベース部の右側には 3 個のねじ穴が開いています:

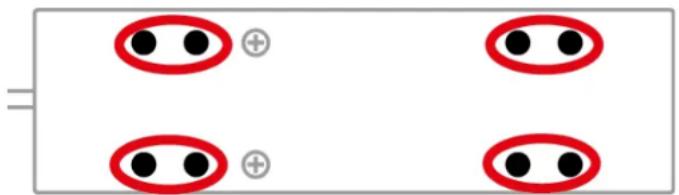

ベース部の底には8個のねじ穴が開いています:

TSS Handbrake のコックピット取り付け用テンプレートは、以下のウェブサイトの「マニュアル」セクションで入手できます:

https://support.thrustmaster.com/product/tss-handbrake

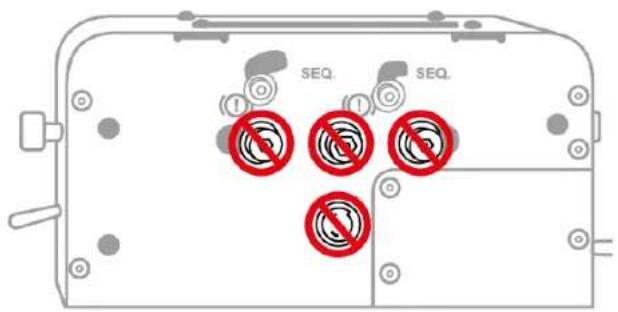

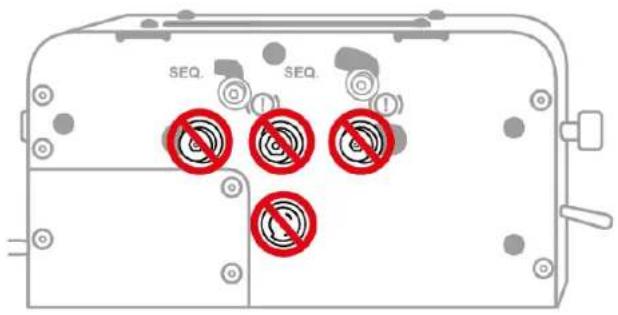

これらのねじを締めたり緩めたりしないでください

ハンドブレーキモードをシーケンシャルシフターモードに切り替えるために使用するメカニカルシステム関連のねじを除いては、TSS Handbrake ベースのねじは絶対に緩めたり、締めたりしないでください。

左側

右側

フロントとリアサイド

TSS Handbrake のキャリブレーションは自動で行われます。

ハンドブレーキモードでのアナログ可動域とシーケンシャル シフターモードでのアナログ可動域を調整できる、PC 用の高 度なキャリブレーションソフトウェアは以下の「ソフトウェア」 からも入手できます:

https://support.thrustmaster.com/product/tss-handbrake

設定を調整すると、すぐに TSS Handbrake の内蔵メモリに保存されるため、PC、PlayStation ® 4/PlayStation ® 5、Xbox One ®/Xbox Series X|S を問わず、すべてのゲームで有効になります。

12. 製品エコシステム

TSS Handbrake は、以下の別売アクセサリーと互換性があります:

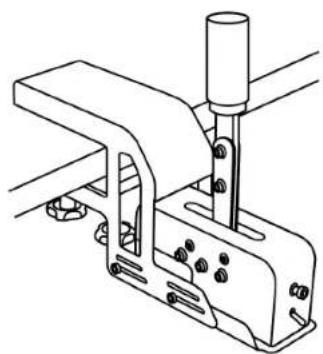

- TM RACING CLAMP: TSS Handbrake を、コックピットなしでテーブルや机に直接マウントできる頑丈なサポートブラケット。

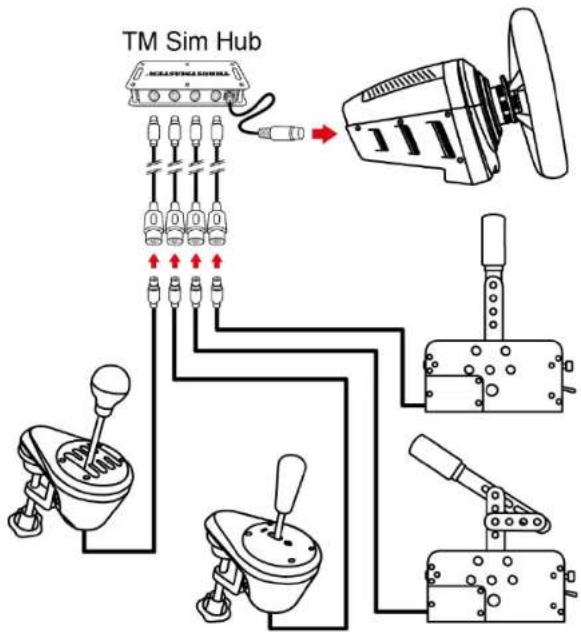

- TM SIM HUB: 互換性のある Thrustmaster ステアリングコントローラーベースの背面にある、ミニ DIN コネクターに最大 4 台のアクセサリーを同時に接続できるハブ。

13. FAQ とテクニカルサポート

TSS Handbrake についてご質問がおありますか、それとも技術的な問題が発生していますか？そのような場合は、Thrustmaster テクニカルサポートのウェブサイトにアクセスしてください: https://support.thrustmaster.com/product/tss-handbrake
