HASZNÁLATI ÚTMUTATÓ TSS Handbrake Sparco Mod THRUSTMASTER

A termék telepítése előtt, használata előtt és karbantartása előtt figyelmesen olvassa el a jelen útmutatóban található utasításokat. Feltétlenül tartsa be a biztonsági utasításokat. Az utasítások figyelmen kívül hagyása baleseteket és/vagy károkat okozhat. Örizze meg ezt a használati útmutatót, hogy a jövőben hivatkozhasson az utasításokra.

TARTALOMJEGYZÉK

1. DOBOZ TARTALMA....5
2. TECHNIKAI JELLEMZÖK ......6
3. FIGYELMEZTETÉS......8
4. A LEVEHETŐ KAR FELSZERELÉSE......11
5. TELEPÍTÉS PC-RE 12

Vezérlópult 13
Kompatibilitás....14
6. TELEPÍTÉS PLAYSTATION®4 /
PLAYSTATION®5-RE ÉS XBOX ONE® / XBOX
SERIES X|S-RE 17
7. ÁTTEKINTÉS A CSATLAKOZÁSRÓL A
HASZNÁLT PLATFORMNAK MEGFELELŐEN..20
8. A KÉZIFÉK MÓD BEÁLLÍTÁSA......21
9. A SZEKVENCIÁLIS VÁLTÓ MÓD
BEÁLLÍTÁSA....23
10. RÖGZÍTÉS TARTÓRA......25
11. KORSZERÜ KALIBRÁCIÓS SZOFTVER ....28
12. TERMÉKCSALÁD......29
13. GYIK ÉS TECHNIKAI TÁMOGATÁS......30

Tökéletesítsd a driftelési technikádat a 2 az 1-ben TSS Handbrake-kel, amely lehetővé teszi, hogy váltó (+/-) állásból progresszív kézifék állásba válts, és fordítva.

Ez az útmutató segít a TSS Handbrake telepítésében és használatában a legjobb feltételek mellett. Használat előtt, olvassa el figyelmesen az összes utasítást és figyelmeztetést: ezek segítenek abban, hogy a lehető legtöbbet hozza ki a termékből.

A firmware frissítése

Ahhoz, hogy a TSS Handbrake megfelelően működjön a videój átékokkal, elengedhetetlen a firmware frissítése.

A frissítéshez látogasson el a következő weboldalra:

Válassza a Firmware-t és kövesse az utasításokat, beleértve a letöltési és telepítési folyamatot.

1. Doboz tartalma

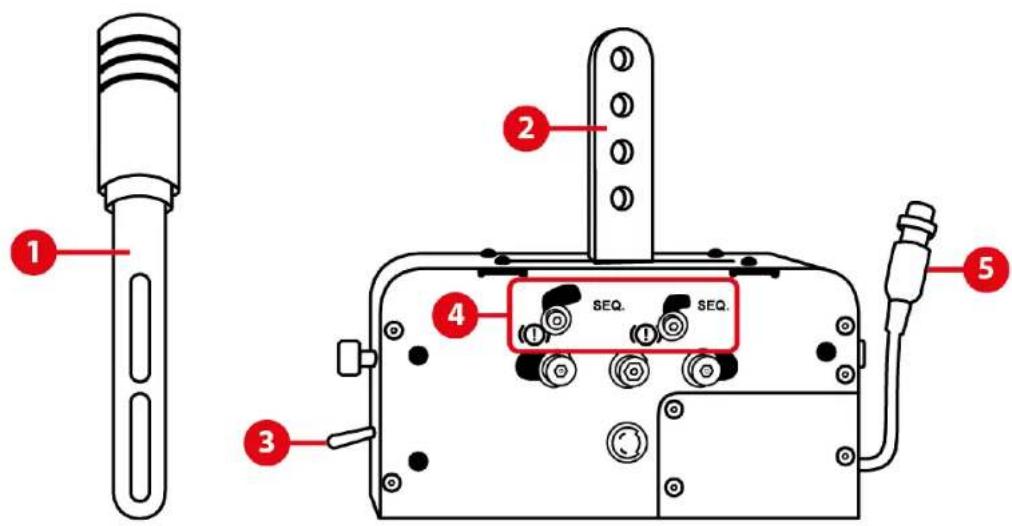

2. Technikai jellemzők

1. Levehető kar (nincs beszerelve alapértelmezettként)

2. Rögzítő a karhoz

3. KÉZIFÉK / SZEKVENCIÁLIS VÁLTÓ kiválasztó

4. Mechanikus kapcsolórendszer a Kézifék és a Szekvenciális Váltó módok közötti váltáshoz

5. DIN kábel és csatlakozó aljzat

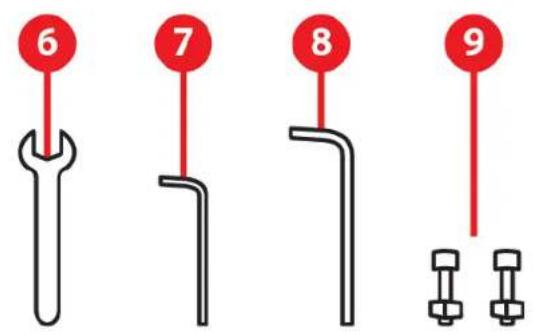

1. 13 mm-es csavarkulcs

2. 3 mm-es imbuszkulcs

3. 6 mm-es imbuszkulcs

4. Kettő BTR M8 csavar + kettő M8 csavaranya

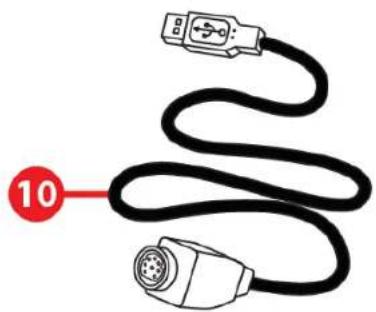

5. Levehető dugós DIN / USB kábel

6. Levehető mini-DIN / dugós DIN kábel

3. Figyelmeztetés

A termék használata előtt feltétlenül olvassa el figyelmesen ezt a használati útmutatót. Órizze meg a használati útmutatót későbbi használatra.

Elektromos áramütés

• Tartsa a terméket száraz helyen és ne tegye ki pornak vagy napfénynek.
• Tartsa be a csatlakoztatási utasításokat.
  – Ne csavarja vagy húzza meg a csatlakozót és kábelt.
• A termék vagy a csatlakozója ne érintkezzen folyadékkal.
  – Ne zárja rövidre a terméket.
• Ne szedje szét a terméket (a jelen útmutatóban leírt esetleges beállítások kivételével), ne tegyen kísérletet a termék elégetésére, és ne tegye ki a terméket magas hőmérsékletnek.

Ismétlődő mozgásokból eredő sérülések

A váltó vagy a kézifék használata izom- és ízületi fájdalmakat okozhat. A problémák elkerülése érdekében:

• Kerülje a hosszabb ideig tartó játékot.
• Tartson 10-15 perces szünetet minden egyes óra játék után.
• Ha fáradtságot vagy fájdalmat észlel a kezében, csuklójában vagy karjában, hagyja abba a játékot, és pihenjen néhány órát, mielőtt újra elkezdene játszani.
• Ha a fent leírt tünetek vagy fájdalmak a játék folytatásakor is fennállnak, hagyja abba a játékot, és forduljon orvosához.
• Ellenőrizze, hogy a TSS Handbrake alapja megfelelően van-e felszerelve a jelen útmutatóban található utasításoknak megfelelően.

Becsípődés veszély a váltólap nyílásaiban

– Gyermekek elöl elzárva tartandó.

– Játék közben soha ne helyezze ujjait (vagy testének bármely más részét) a TSS Handbrake sebességváltó lemezeinek nyílásaiba.

4. A levehető kar felszerelése

1. Csúsztassa a levehető kart a rögzítőkarok közé. Állítsa a kart a kívánt magasságba.

1. Helyezze be a két BTR M8 csavart a kar furataiba, és rögzítse a két M8 anyát.

1. Húzza meg a csavarokat és az anyákat a csavarkulccsal és a 6 mm-es imbuszkulccsal.

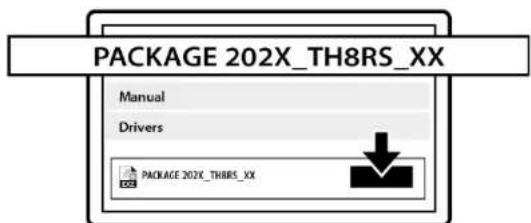

1. A TSS Handbrake csatlakoztatása előtt, látogasson el a következő weboldalra: https://support.thrustmaster.com/product/tss-handbrake.

1. Töltse le, telepítse az illesztőprogramokat PC-hez.

1. Indítsa újra a számítógépet.

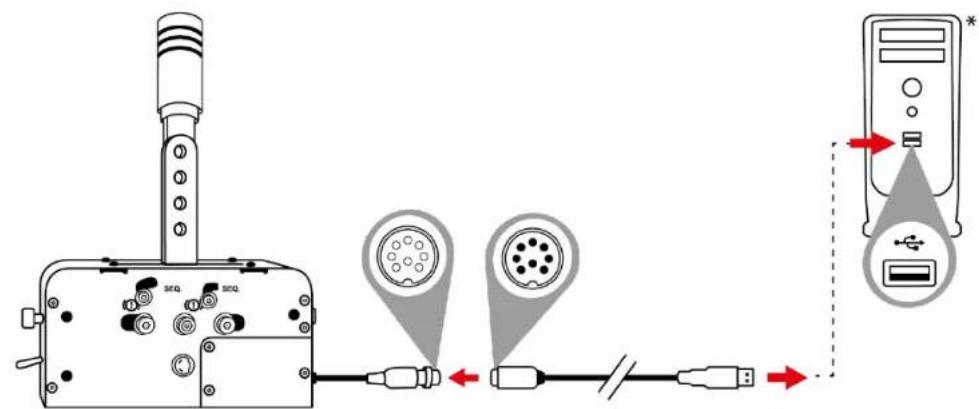

1. Csatlakoztassa a TSS Handbrake-et a számítógépe egyik USB portjához a levehető DIN / USB kábel segítségével.

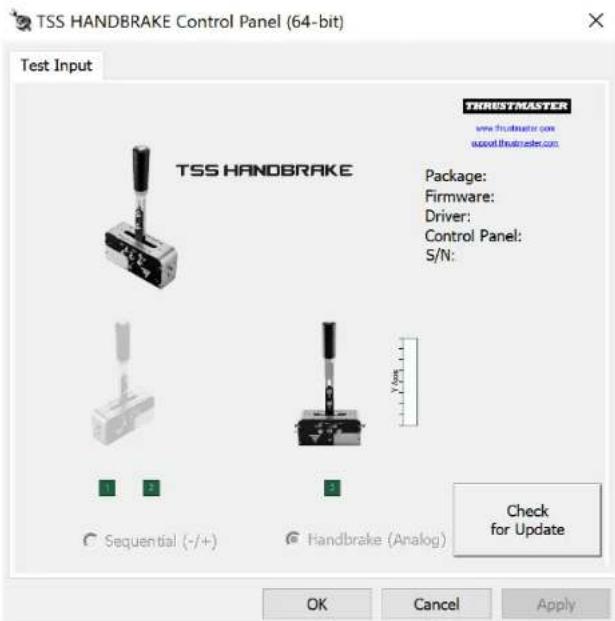

1. A Vezérlőpult eléréséhez, válassza ki a Start / Minden alkalmazás / Thrustmaster / Vezérlőpult (Windows® 10/11-ben).

2. Megjelenik a Játékvezérlők párbeszédpanel. A kiegészítő a képernyőn TSS HANDBRAKE néven jelenik meg OK státusszal.

3. A Játékvezérlők párbeszédpanelen kattintson a Tulajdonságokra a funkciók megtekintéséhez és teszteléséhez.

Ha a TSS Handbrake egy USB porthoz csatlakozik a levehető DIN / USB kábel segítségével, a TSS Handbrake kompatibilis:

– Kézifék móddal [Progresszív] és Szekvenciális Váltó móddal [+/-];
- minden játékban, amely támogatja a több USB-t, külön kéziféket és váltót;
- a piacon fellelhető összes versenykormánnyal.

Ha a TSS Handbrake-et kompatibilis Thrustmaster versenykormány hátsó részéhez csatlakoztatjuk a levehető mini-DIN / dugós DIN kábel segítségével, akkor a TSS Handbrake kompatibilis:

– csak a [+/-] Szekvenciális Váltó móddal;
- minden játékban (mivel a TSS Handbrake kombinálva van a versenykormány FEL és LE kormányváltóival);
– csak kompatibilis Thrustmaster versenykormányokkal. (TS-PC Racer, T-GT, T-GT II, T300, TS-XW és TX).

Annak érdekében, hogy a TSS Handbrake optimális teljesítményt nyújtson PC-n, frissítenie kell a versenykormány alapjának (TS-PC Racer, T-GT, T-GT II, T300, TS-XW vagy TX) firmware-ét a legújabb verzióval, amely a következő weboldalon érhető el:

Általános megjegyzések

- Ne feledje, hogy a játék indítása előtt mindig zárja be a Játékvezérlők ablakot az OK gombra kattintva.

- A TSS Handbrake firmware verziója a Vezérlőpul fülek jobb felső részén látható.

- Ha USB kapcsolat használata mellett dönt, javasoljuk, hogy a versenykormányt és a TSS Handbrake-et közvetlenül a számítógép USB 2.0 (nem USB 3.0) portjaihoz csatlakoztassa, elosztó használata nélkül.

- Egyes játékok lehetővé teszik két TSS Handbrake eszköz egyidejű használatát:

• egyik Kézifék módba állított TSS Handbrake;
• másik Szekvenciális Váltó módba állított TSS Handbrake.

6. Telepítés PlayStation®4 /

PlayStation®5-re és Xbox One® / Xbox Series X|S-re

A TSS Handbrake kompatibilis a PlayStation®4 / PlayStation®5 és Xbox One ® / Xbox Series X|S rendszereken a következő versenykormányokkal:

• Thrustmaster T-GT, T-GT II és T300 PlayStation®4 / PlayStation®5-ön;
• Thrustmaster TS-XW és TX Xbox One® / Xbox Series X|S-en.

Annak érdekében, hogy a TSS Handbrake optimális teljesítményt nyújtson PlayStation®4 / PlayStation®5 és Xbox One® / Xbox Series X|S rendszereken, frissítenie kell a versenykormány alapjának (T-GT, T-GT II, T300, TS-XW vagy TX) firmware-jét a legújabb verzióval, amely a következő weboldalon érhető el:

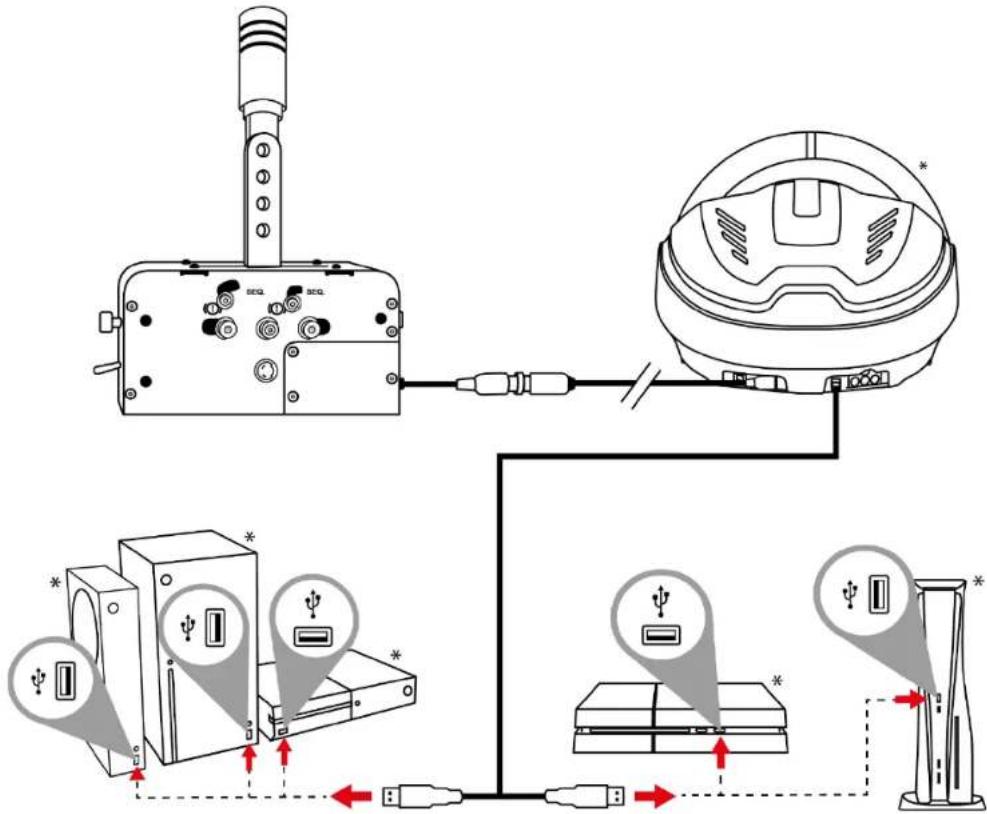

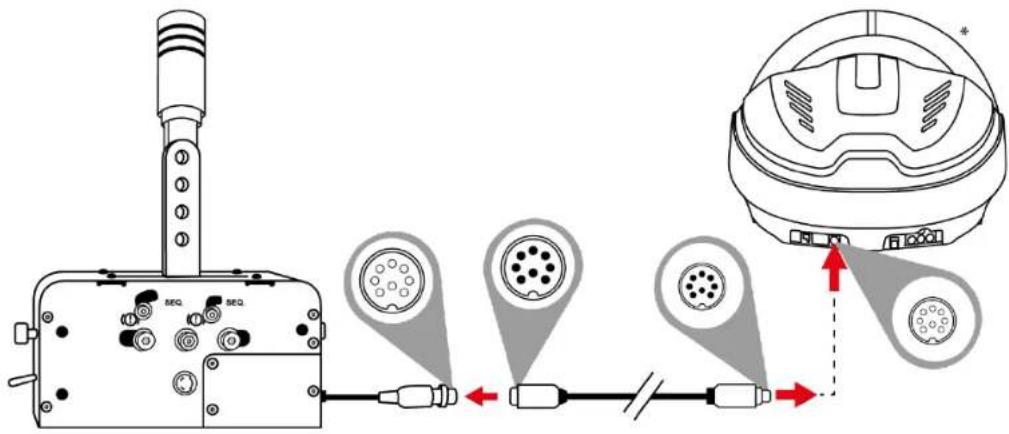

1. Csatlakoztassa a TSS Handbrake-et közvetlenül a versenykormány alapjának hátsó részén található mini-DIN csatlakozóhoz a levehető mini-DIN / dugós DIN kábel segítségével.

1. Csatlakoztassa a versenykormányt a konzolhoz.

Általános megjegyzések

- Soha ne használja és ne csatlakoztassa a levehető DIN / USB kábelcsatlakozót PlayStation®4 / PlayStation®5 és Xbox One® / Xbox Series X|S rendszerekhez. A TSS Handbrake- et mindig egy kompatibilis Thrustmaster versenykormány alaphoz kell csatlakoztatni, nem pedig a konzolhoz.

- Ha a TSS Handbrake egy kompatibilis Thrustmaster versenykormány alaphoz van csatlakoztatva:

○ A Szekvenciális Váltó mód [+/-] minden játékban működik, mivel a versenykormány FEL és LE kormányváltóival van kombinálva.
○ A Kézifék mód [Progresszív] olyan játékokban működik, melyek támogatják a kézifék funkciót*.

* A PlayStation®4 / PlayStation®5 és Xbox One® / Xbox Series X|S TSS Handbrake-kel kompatibilis játékok listája itt érhető el:

7. Áttekintés a csatlakozásról a használt platformnak megfelelően

Platform	Mód	Csatlakozás
PC		A számítógéphez a DIN / USB kábel segítségével. Kompatibilis a piacon kapható összes versenykormánnyal.
PC		A kompatibilis Thrustmaster versenykormány alap hátsó részén, a mini-DIN / dugós DIN kábel használatával.
PlayStation®4 PlayStation®5		A kompatibilis Thrustmaster versenykormány alap hátsó részén, a mini-DIN / dugós DIN kábel használatával.
Xbox One® Xbox Series X|S		A kompatibilis Thrustmaster versenykormány alap hátsó részén, a mini-DIN / dugós DIN kábel használatával.

8. A Kézifék mód beállítása

A készülék kicsomagolásakor a TSS Handbrake alapértelmezetten Kézifék módban van beállítva:

- A KÉZIFÉK / VÁLTÓ kiválasztó a (!) pozícióban áll.

- A mechanikai rendszer ebben (!) a pozícióban áll.

1. Kapcsolja le a KÉZIFÉK / VÁLTÓ kiválasztót a (pozícióba.

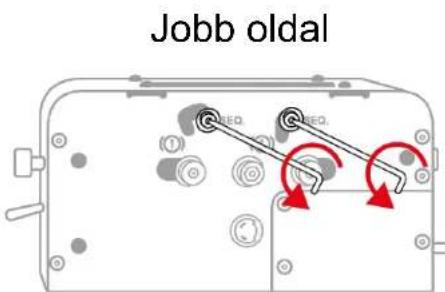

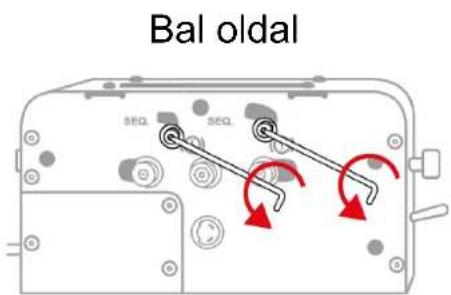

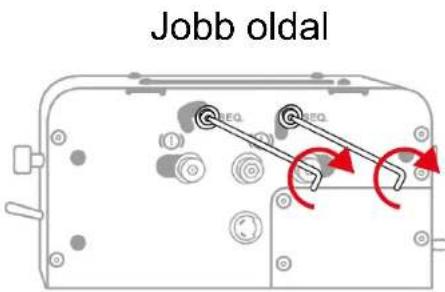

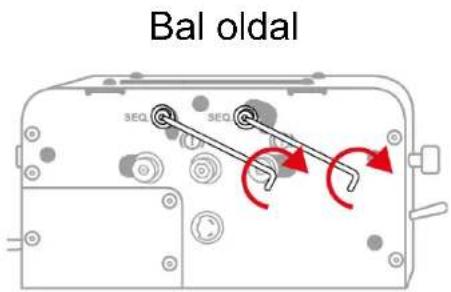

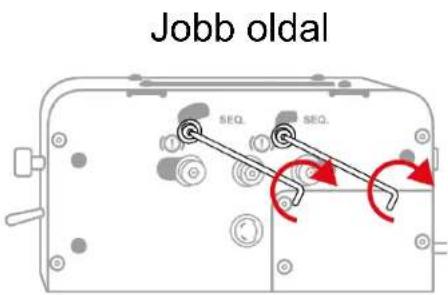

1. A 3 mm-es imbuszkulccsal enyhén csavarja ki a a mechanikus rendszer csavarjait (két csavar, amelyek az alap két oldalán találhatók).

1. Mozgassa a négy csavart (két csavar az alap két oldalán található) a (pozícióba.

1. Ellenőrizze, hogy ez a négy csavar (kettő az alap két oldalán) tökéletesen a helyén van-e, majd húzza meg őket a 3 mm-es imbuszkulccsal.

9. A Szekvenciális Váltó mód beállítása

1. Kapcsolja fel a KÉZIFÉK / VÁLTÓ kiválasztót SEQ. pozícióba.

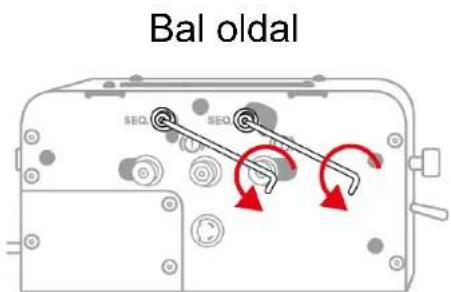

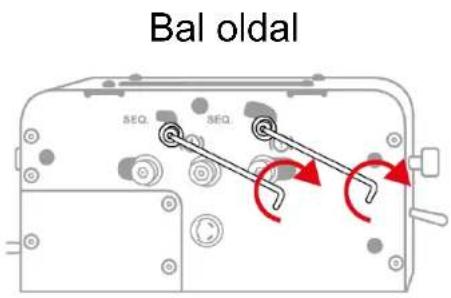

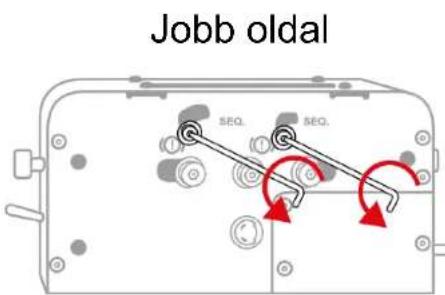

1. A 3 mm-es imbuszkulccsal enyhén csavarja ki a mechanikus rendszer csavarjait (két csavar az alap két oldalán található).

1. Mozgassa ezt a négy csavart (két csavar az alap két oldalán található) a SEGÍcióba.

1. Ellenőrizze, hogy ez a négy csavar (kettő az alap két oldalán) tökéletesen a helyén van-e, majd húzza meg őket a 3 mm-es imbuszkulccsal.

10. Rögzítés tartóra

A TSS Handbrake számos kompatibilis tartóra (külön megvásárolható) rögzíthető a készülék mindkét oldalán és az alap alatt található M6-os menetes furatok segítségével:

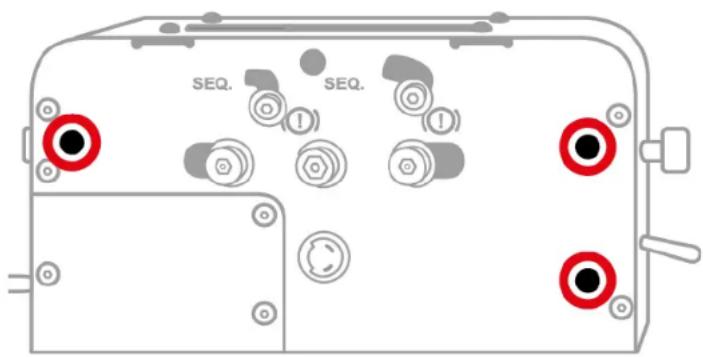

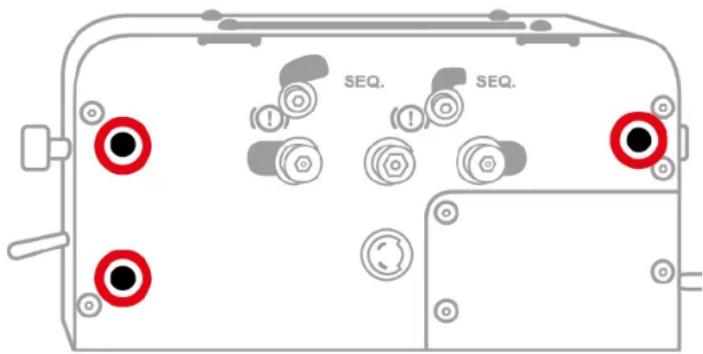

Az alap bal oldalán három menetes furat található:

Az alap jobb oldalán három menetes furat található:

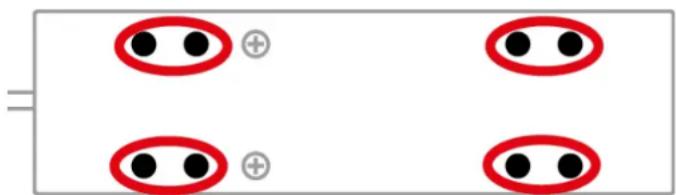

Nyolc menetes furat található az alap alján:

A TSS Handbrake pilótafülke telepítési modellje a Manual (Használati útmutató) részben érhető el, a következő weboldalon:

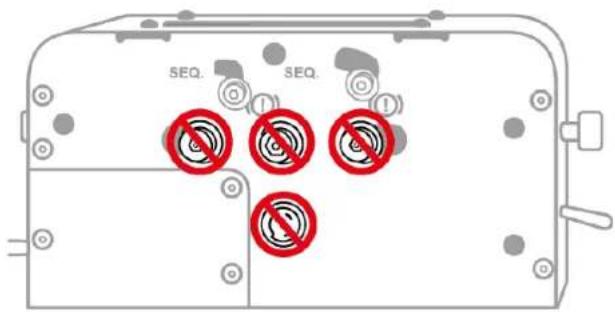

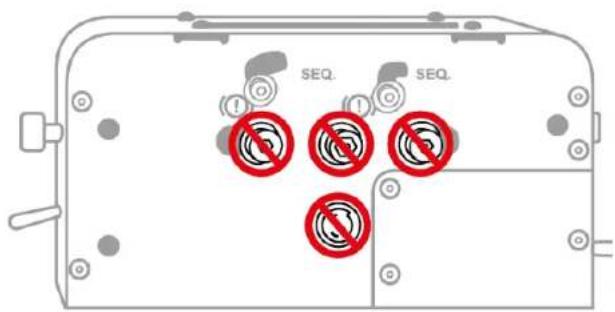

Ne húzza meg vagy lazítsa meg ezeket a csavarokat

A Kézifék módból a Szekvenciális Váltó módba történő átváltáshoz használt mechanikus rendszerhez tartozó csavarok kivételével, soha ne húzza meg és ne lazítsa meg a TSS Handbrake alapján található csavarokat.

Bal oldal

Jobb oldal

Első és hátsó oldal

11. Korszerű kalibrációs szoftver

A TSS Handbrake kalibrációs folyamata automatikus.

Az analóg mozgás beállításához Kézifék módban és az analóg mozgás beállításához Szekvenciális Váltó módban egy korszerű kalibrációs szoftveralkalmazás PC-re is elérhető a Software (Szoftver) részben a következő weboldalon:

Miután a beállítások megtörténtek, azonnal elmentésre kerülnek a TSS Handbrake belső memóriájába, és így minden játékban érvényesek lesznek, akár PC-n, PlayStation®4 / PlayStation®5 vagy Xbox One® / Xbox Series X|S rendszereken.

12. Termékcsalád

A TSS Handbrake kompatibilis más, külön megvásárolható tartozékokkal:

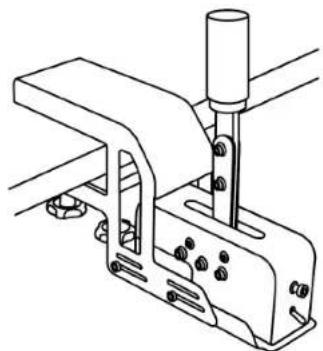

- A TM RACING CLAMP: egy tartókonzol, amely lehetővé teszi a felhasználók számára a TSS Handbrake biztonságos rögzítését közvetlenül asztalra vagy íróasztalra, pilótafülke nélkül.

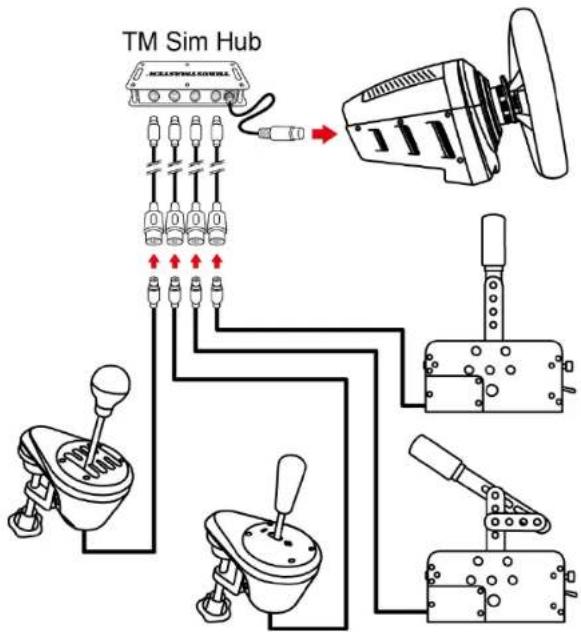

- A TM SIM HUB: egy elosztó, amely lehetővé teszi, hogy a felhasználók egyszerre akár négy tartozékot is csatlakoztathassanak közvetlenül a kompatibilis Thrustmaster versenykormányok hátulján található mini-DIN csatlakozóhoz.

13. GYIK és technikai támogatás

Kérdése van a TSS Handbrake-kel kapcsolatban, vagy technikai problémái vannak? Ha igen, látogasson el a Thrustmaster műszaki támogatás weboldalára:
