KÄYTTÖOHJE TSS Handbrake Sparco Mod THRUSTMASTER

Lue huolella tästä käyttöohjeesta löytyvät ohjeet, ennen kuin asennat tuotteen, ennen kuin käytät tuotetta ja ennen kuin suoritat mitään huoltoa. Muista noudattaa turvallisuusohjeita. Näiden ohjeiden noudattamattomuus voi johtaa onnettomuuksiin ja/tai vahinkoihin. Pidä tämä käyttöohje tallessa, jotta voit tarkistaa ohjeita myöhemmin.

SISÄLLYSLUETTELO

1. LAATIKON SISÄLTÖ....5
2. TEKNISET OMINAISUUDET......6
3. VAROITUS......8
4. IRROTETTAVAN VIVUN ASENNUS .....11
5. ASENNUS PC-TIETOKONEELLE .....12

Ohjauspaneeli....13

Yhteensopivuus....14

1. ASENNUS:

PLAYSTATION®4/PLAYSTATION®5 JA XBOX

ONE® / XBOX SERIES X|S ....17

1. YHTEENVETO KÄYTETTÄVÄSTÄ
   YHTEYDESTÄ LAITEALUSTAN MUKAAN......20
2. KÄSIJARRU-TILAN SÄÄTÖ....21
3. SEKVENTAALIVAIHDE-TILAN SÄÄTÖ .....23
4. TUKIASENNUS....25
5. EDISTYNYT KALIBROINTISOVELLUS .....28
6. EKOSYSTEEMI....29
7. UKK JA TEKNINEN TUKI 30

Hallitse driftaustekniikka kaksi tuotetta sisältävällä TSS Handbrakella, jonka avulla voi vaihtaa vaihdekeppiasennosta (+/-) progressiiviseen käsijarruasentoon ja takaisin.

Tämä käyttöohje auttaa asentamaan TSS Handbraken ja käyttämään sitä parhaissa olosuhteissa. Ennen kuin ryhdyt kisaamaan, lue ohjeet ja varoitukset huolella: ne auttavat ottamaan kaiken nautinnon irti tuotteesta.

Laiteohjelmiston päivittäminen

Laiteohjelmiston päivittäminen on erittäin tärkeää, jotta TSS Handbrake toimii videopeleissä oikein.

Suorita päivitys käymällä osoitteessa

Valitse Firmware (Laiteohjelmisto) ja seuraa ohjeita, mukaan lukien lataus- ja asennustoimenpiteitä.

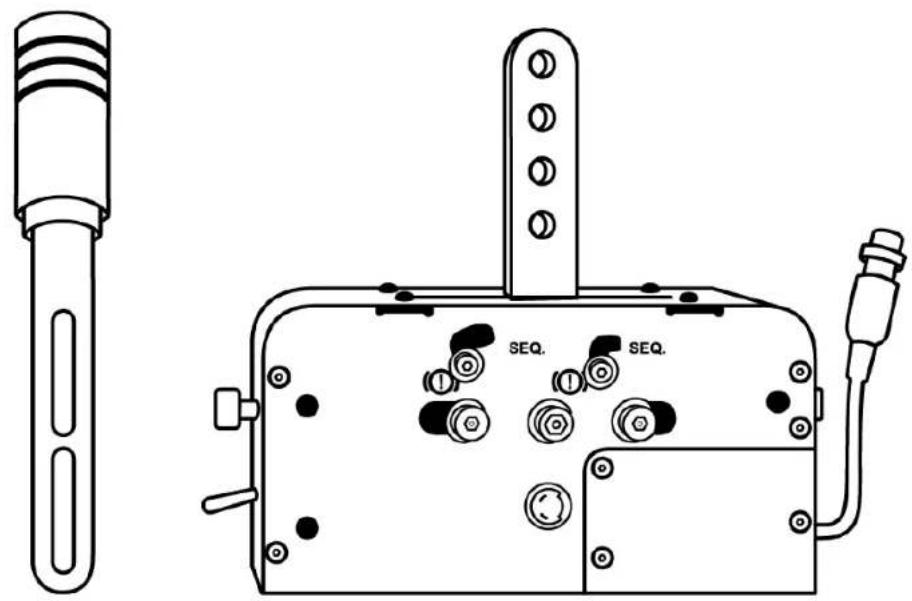

1. Laatikon sisältö

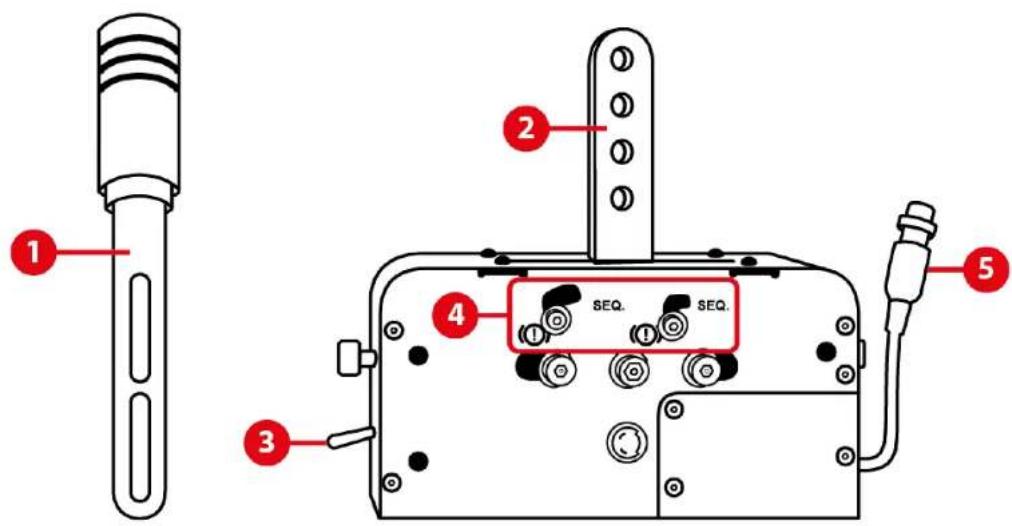

2. Tekniset ominaisuudet

1. Irrotettava vipu (ei valmiiksi asennettu)

2. Vivun liitinvarret

3. KÄSIJARRU/SEKVENTAALIVAIHDE-valitsin

4. Mekaaninen kytkinjärjestelmä käsijarru- ja sekventaalivaihde-tilojen välillä vaihtamista varten

5. DIN-kaapeli ja naarasliitin

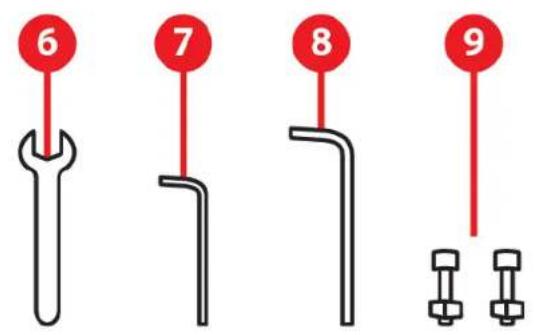

1. 13 mm kiintoavain
2. 3 mm kuusiokoloavain
3. 6 mm kuusiokoloavain
4. Kaksi BTR M8 -ruuvia + kaksi M8-mutteria

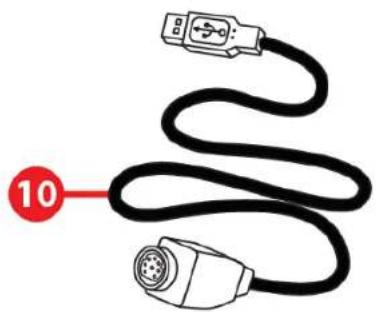

5. Irrotettava uros-DIN/USB-kaapeli
6. Irrotettava mini-DIN/uros-DIN-kaapeli

3. Varoitus

Ennen kuin käytät tätä tuotetta, lue tämä käyttöohje.

Säästä tämä käyttöohje myöhempää tarvetta varten.

Sähköisku

– Pidä tämä tuote kuivassa paikassa, älä altista sitä pöylle tai auringonvalolle.
– Noudata liitinten kiinnittämisohjeita.
- Älä väännä tai vedä liittimiä tai kaapeleita.
- Älä kaada nestettä tuotteen tai sen liittimen päälle.
- Älä aiheuta tuotteelle oikosulkua.
- Älä pura tätä tuotetta (pois lukien tässä käyttöohjeessa esitetyt mahdolliset säätötoimet), älä yritä polttaa tuotetta ja älä altista tuotetta korkeille lämpötiloille.

Toistuvan liikkeen aiheuttamat vammat

Vaihteiston käyttäminen voi johtaa lihas- ja nivelkipuihin. Välttääksesi mahdolliset ongelmat:

– Vältä pitkäkestoista pelaamista.
- Vietä 10–15 minuutin tauko jokaisen pelitunnin jälkeen.
- Mikäli kätesi, ranteesi tai käsivartesi tuntuu väsyneeltä tai kipeältä, lopeta pelaaminen ja lepää muutaman tunnin ajan ennen uudelleen aloittamista.
- Mikäli oireet tai kivut jatkuvat peliä jatkaessasi, lopeta pelaaminen ja kysy neuvoa lääkäriltä.
- Varmista, että TSS Handbrake -jalusta on kiinnitetty oikein tässä käyttöohjeessa kuvailulla tavalla.

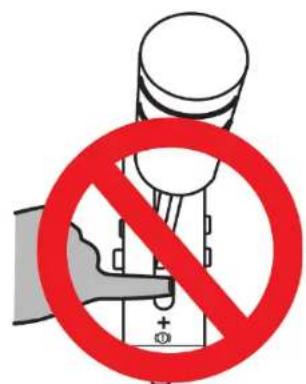

Puristusvaara vaihdelevyn aukoissa

– Pidä lasten ulottumattomissa.

- Älä aseta pelatessasi ikinä sormia (tai muita ruumiinosia) TSS Handbrake -vaihdelevyn aukkoihin.

4. Irrotettavan vivun asennus

1. Liuta irrotettava vipu liitinvarsien väliin. Säädä vipu halutulle korkeudelle.

1. Aseta kaksi BTR M8 -ruuvia vivun koloihin ja aseta kaksi M8-mutteria.

1. Kiinnitä ruuvit ja mutterit käyttämällä kiintoavainta ja 6 mm kuusiokoloavainta.

5. Asennus PC-tietokoneelle

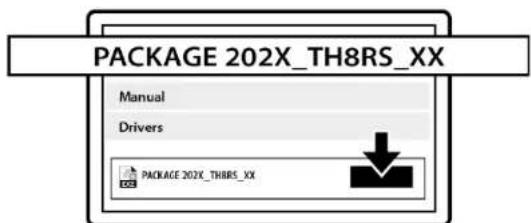

1. Ennen kuin yhdistät TSS Handbraken, käy osoitteessa:

1. Lataa ja asenna PC-ajurit.

1. Käynnistä PC uudelleen.

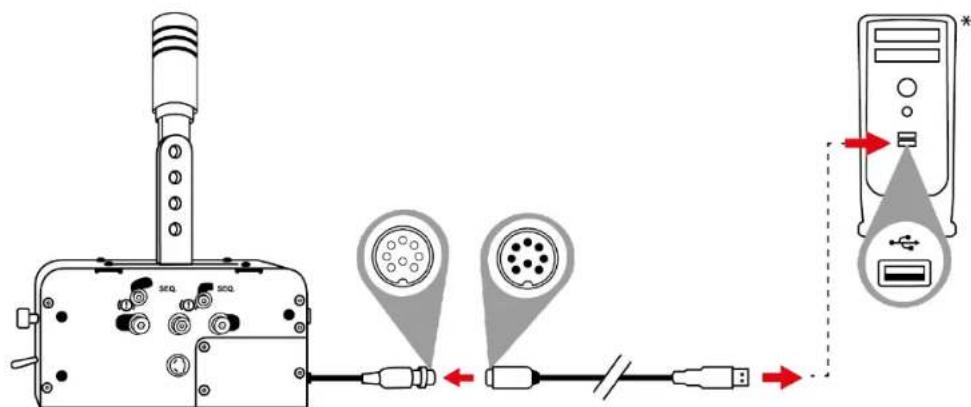

1. Yhdistä TSS Handbrake irrotettavalla uros-DIN/USB-kaapelilla yhteen tietokoneen USB-porteista.

1. Avaa ohjauspaneeli, valitse Aloita / Kaikki sovellukset / Thrustmaster / Ohjauspaneeli (Windows® 10/11).

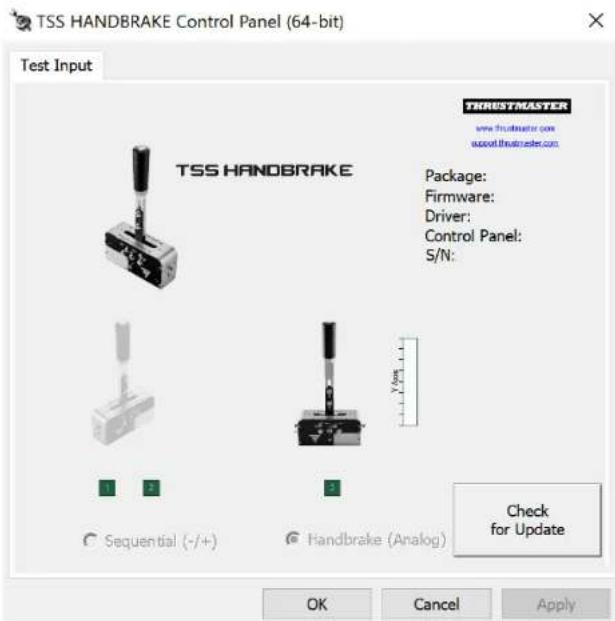

2. Peliohjaimet-ikkuna ilmestyy ruudulle. Lisälaite näkyy ruudulla nimellä TSS HANDBRAKE ja sen status on OK.

3. Napsauta Peliohjaimet-ikkunassa kohtaa Ominaisuudet testataksesi ja nähdäksesi kaikki toiminnot.

Kun TSS Handbrake on yhdistetty USB-porttiin irrotettavaa uros-DIN/USB-kaapelia käyttämällä, TSS Handbrake on yhteensopiva:

– Käsijarru-tilan [Progressiivinen] ja Sekventaalivaihde-tilan [+/-] kanssa;

- kaikkien MULTI-USB-yhteyttä sekä erillisiä käsijarruja ja vaihteistoja tukevien pelien kanssa;

- kaikkien markkinoilla olevien rattiohjainten kanssa.

Kun TSS Handbrake on yhdistetty yhteensopivan Thrustmaster-rattiohjaimen jalustaan irrotettavaa mini-DIN/uros-DIN-kaapelia käyttämällä, TSS Handbrake on yhteensopiva:

• vain Sekventaalivaihde-tilan [+/-] kanssa;
• kaikkien pelien kanssa (koska TSS Handbrake on yhdistetty rattiohjaimen YLÖS- ja ALAS-vaihdevipuihin);
• vain yhteensopivien Thrustmaster-rattiohjainjalustojen kanssa (TS-PC Racer, T-GT, T-GT II, T300, TS-XW ja TX).

Jotta TSS Handbrake toimii optimaalisesti PC-tietokoneella, sinun on päivitettävä rattiohjaimesi jalustan (TS-PC Racer, T-GT, T-GT II, T300, TS-XW tai TX) laiteohjelmisto viimeisimpään versioon, jonka saa osoitteesta https://support.thrustmaster.com/.

Yleistä

• Muista aina sulkea Peliohjaimet-ikkuna kokonaan napsauttamalla OK ennen pelin käynnistämistä.
• TSS Handbraken laiteohjelmiston versio esitetään ohjauspaneelin välilehtien oikeassa yläkulmassa.
• Jos päätät käyttää USB-yhteyttä, suosittelemme, että yhdistät rattiohjaimen ja TSS Handbraken suoraan PC:n USB 2.0 -porttiin (ei USB 3.0) USB-hubia käyttämättä.
• Jotkut pelit sallivat kahden TSS Handbrake -laitteen yhtäaikaisen käytön:

○ yksi TSS Handbrake Käsijarru-tilassa;

o yksi TSS Handbrake Sekventaalivaihde-tilassa.

6. Asennus:

PlayStation®4/PlayStation®5 ja Xbox One® / Xbox Series X|S

TSS Handbrake on yhteensopiva

PlayStation®4-/PlayStation®5-konsolilla sekä Xbox

One ^® - / Xbox Series X|S -konsolilla seuraavien

rattiohjainjalustojen kanssa:

- Thrustmaster T-GT, T-GT II ja T300

PlayStation®4-/PlayStation®5-konsolilla;

- Thrustmaster TS-XW ja TX Xbox One®- / Xbox

Series X|S -konsolilla.

Jotta TSS Handbrake toimii optimaalisesti

PlayStation®4-/PlayStation®5-konsolilla ja Xbox

One ^® - / Xbox Series X|S - konsolilla, sinun on

päivitettävä rattiohjaimesi jalustan (T-GT, T-GT II,

T300, TS-XW tai TX) laiteohjelmisto viimeisimpään

versioon, jonka saa osoitteesta

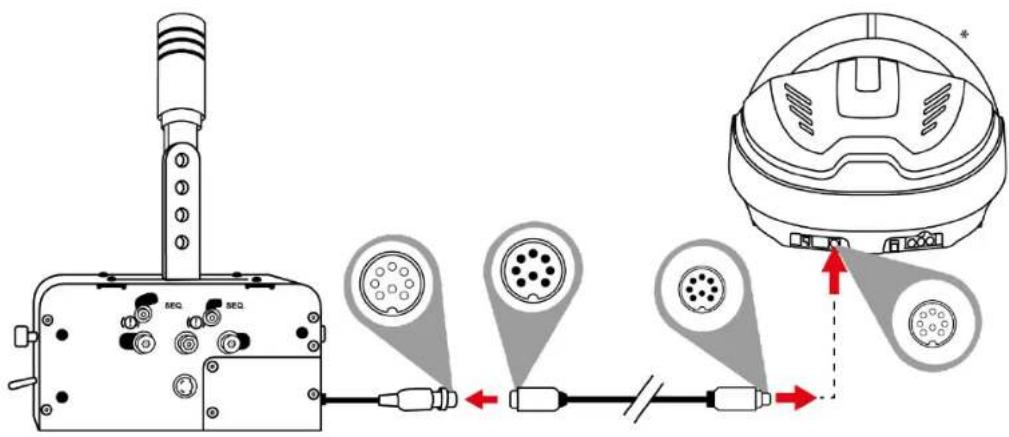

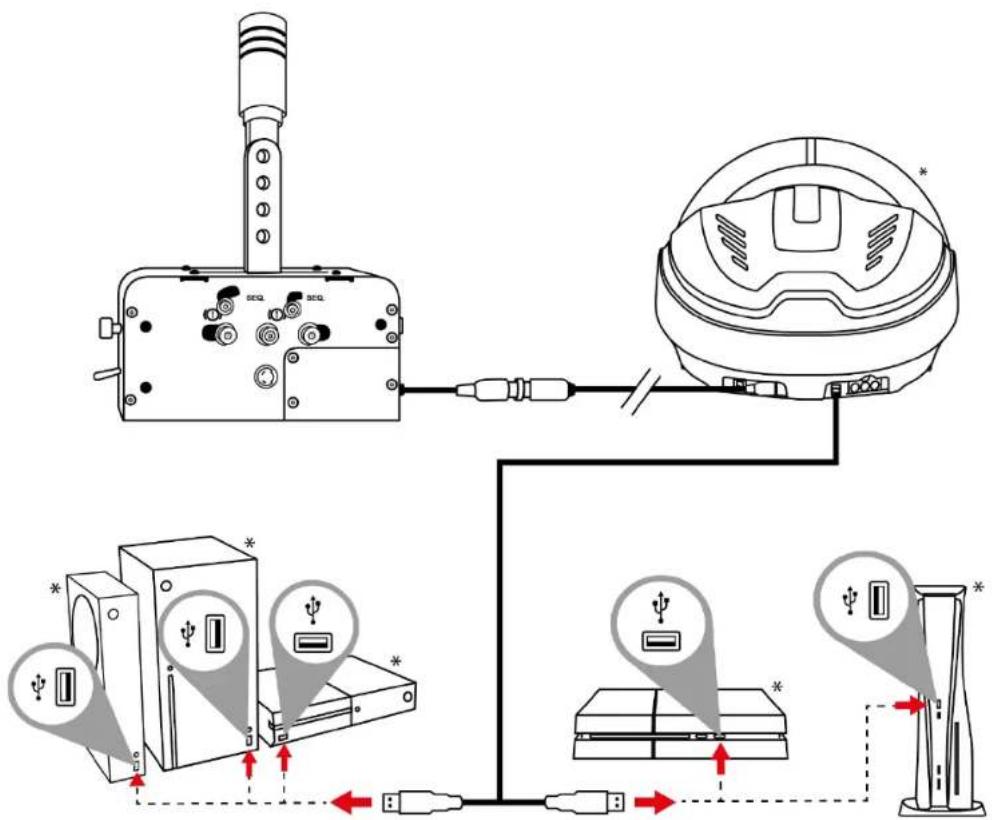

1. Yhdistä TSS Handbrake suoraan rattiohjaimesi jalustan takana olevaan mini-DIN-naarasporttiin käyttämällä irrotettavaa mini-DIN/uros-DIN-kaapelia.

1. Yhdistä rattiohjain konsoliin.

- Älä ikinä käytä tai yhdistä irrotettavaa uros-DIN/USB-kaapelia PlayStation®4-/PlayStation®5-konsolilla ja Xbox One®- / Xbox Series X|S - konsolilla. TSS Handbraken täytyy olla aina yhdistetty yhteensopivaan Thrustmaster-rattiohjainjalustaan eikä konsoliin.

- Kun TSS Handbrake on yhdistetty yhteensopivaan Thrustmaster-rattiohjainjalustaan:

- Sekventaalivaihde-tila [+/-] toimii kaikissa peleissä, sillä se on yhdistetty rattiohjaimen YLÖS- ja ALAS-vaihdevipuihin.

○ Käsijarru-tila [Progressiivinen] toimii kaikissa käsijarrutoimintoa tukevissa peleissä*.

* Lista TSS Handbraken kanssa yhteensopivista PlayStation®4-/PlayStation®5-peleistä ja Xbox One®- / Xbox Series X|S -peleistä löytyy osoitteesta:

yhteydestä laitealustan mukaan

Laitealusta	Tila	Yhteys
PC		PC ja uros-DIN/USB-kaapeli.
		Yhteensopiva kaikkien markkinoilla olevien rattiohjainten kanssa.
PC	SEQ.	Yhteensopivan Thrustmaster-rattiohjainjalustan taakse mini-DIN/uros-DIN-kaapelilla.
PlayStation®4 PlayStation®5		Yhteensopivan Thrustmaster-rattiohjainjalustan taakse mini-DIN/uros-DIN-kaapelilla.
Xbox One® Xbox Series X|S		Yhteensopivan Thrustmaster-rattiohjainjalustan taakse mini-DIN/uros-DIN-kaapelilla.

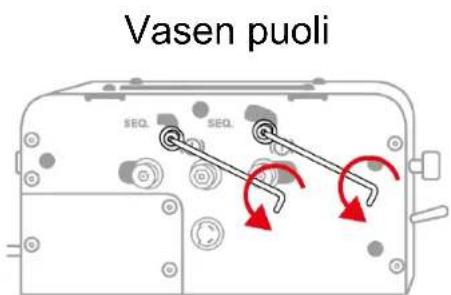

8. Käsijarru-tilan säätö

Kun laite otetaan paketista, TSS Handbrake on oletusarvoisesti asetettu Käsijarru-tilaan.

- KÄSIJARRU/VAIHDE-valitsin on (!) asennossa.

- Mekaaninen järjestelmä on (!) asennossa.

1. Laske KÄSIJARRU/VAIHDE-valitsin (!) asentoon.

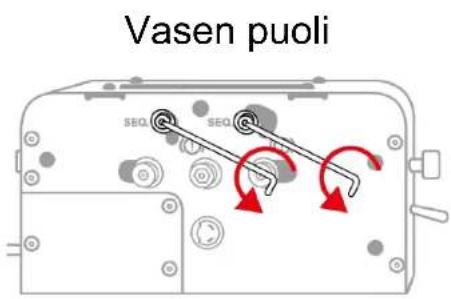

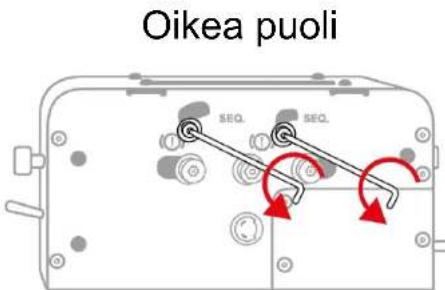

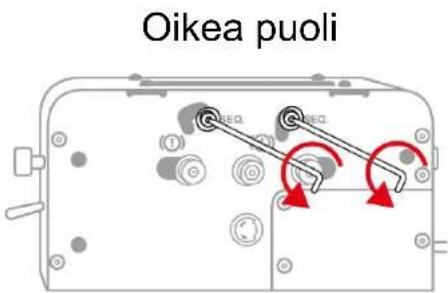

1. Käytä 3 mm kuusiokoloavainta avataksesi hieman mekaanisen järjestelmän ruuveja (kaksi ruuvia jalustan molemmin puolin).

1. Siirrä nämä neljä ruuvia (kaksi ruuvia jalustan molemmin puolin) (asentoon.

1. Tarkista, että neljä ruuvia (kaksi jalustan molemmin puolin) ovat täysin kohdallaan ja kiristä ne sitten 3 mm kuusiokoloavainta käyttämällä.

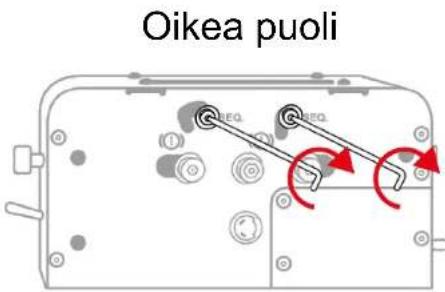

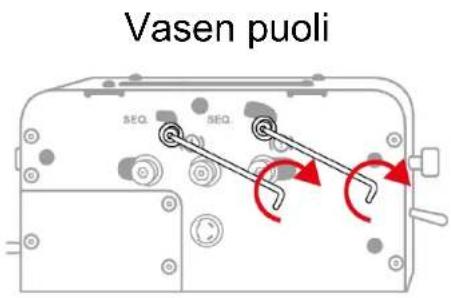

9. Sekventaalivaihde-tilan säätö

1. Nosta KÄSIJARRU/VAIHDE-valitsin SEQ. asentoon.

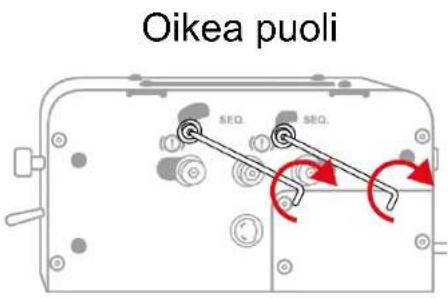

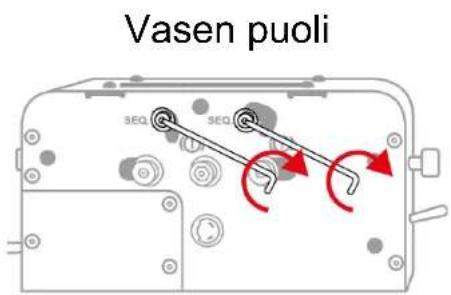

1. Käytä 3 mm kuusiokoloavainta avataksesi hieman mekaanisen järjestelmän ruuveja (kaksi ruuvia jalustan molemmin puolin).

1. Siirrä nämä neljä ruuvia (kaksi ruuvia jalustan molemmin puolin) SEOntoon.

1. Tarkista, että neljä ruuvia (kaksi jalustan molemmin puolin) ovat täysin kohdallaan ja kiristä ne sitten 3 mm kuusiokoloavainta käyttämällä.

10. Tukiasennus

TSS Handbrake voidaan liittää useisiin yhteensopiviin tukiin (myydään erikseen) M6-kierteitä käyttämällä. Kierteiden kolot löytyvät laitteen molemmilta puolilta ja sen jalustan alta:

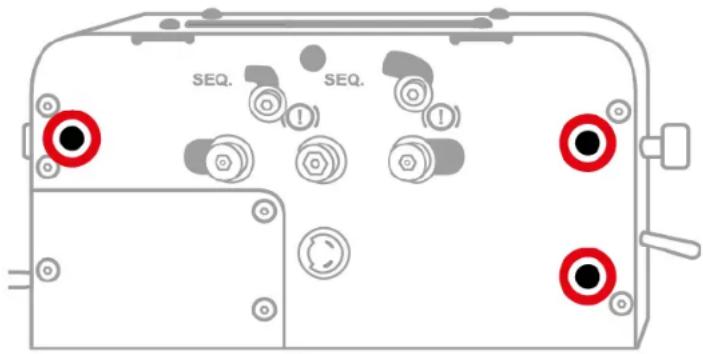

Jalustan vasemmalta puolelta löytyy kolme koloa kierteillä.

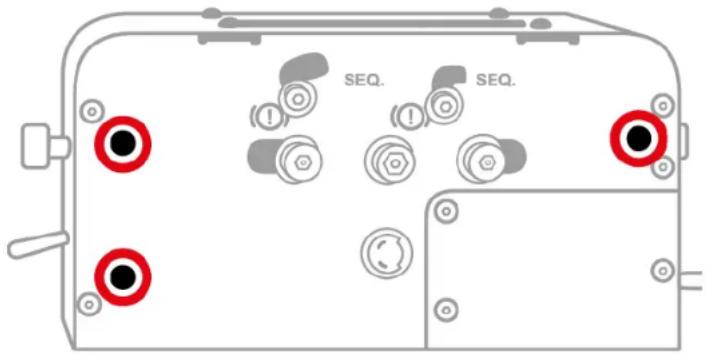

Jalustan oikealta puolelta löytyy kolme koloa kierteillä.

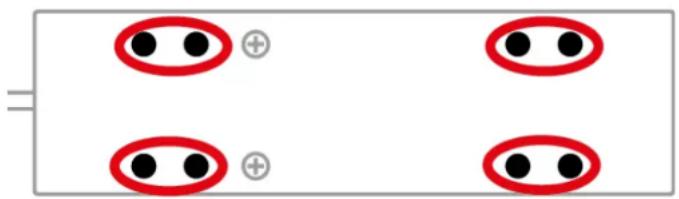

Jalustan alta löytyy kahdeksan koloa kierteillä.

TSS Handbraken asennusmalli ohjaamoa varten löytyy Manual (Ohje) -osiosta osoitteessa:

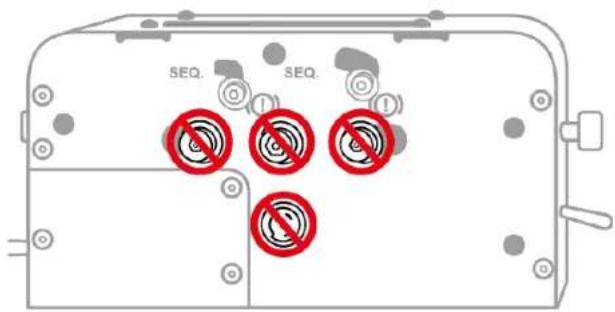

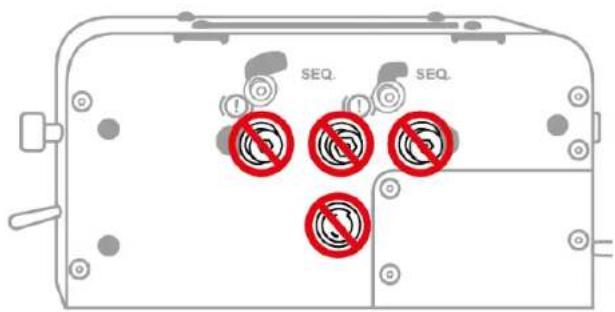

Älä kiristä tai löysää näitä ruuveja

Pois lukien mekaanisen järjestelmän ruuvit, joita

käytetään

vaihtamaan

Käsijarru-tilasta

Sekventaalivaihde-tilaan, älä kiristä tai löysää mitään

TSS Handbrake -jalustasta löytyviä ruuveja.

Vasen puoli

Oikea puoli

Etu- ja takaosa

11. Edistynyt kalibrointisovellus

TSS Handbraken kalibrointitoimet ovat automaattisia.

Jotta voit säätää Käsijarru-tilan ja Sekventaalivaihde-tilan analogisen liikeradan pituutta, PC-tietokoneilla käytettävän edistyneen kalibrointisovelluksen saa

Software (Ohjelmisto) -osiosta osoitteessa:

Kun asetukset on säädetty, ne tallennetaan välittömästi TSS Handbraken sisäiseen muistiin ja ovat täten käytössä kaikissa peleissäsi, oli kyseessä sitten PC, PlayStation®4/PlayStation®5 tai Xbox One® / Xbox Series X|S.

12. Ekosysteemi

TSS Handbrake on yhteensopiva muiden erikseen myytävien lisälaitteiden kanssa:

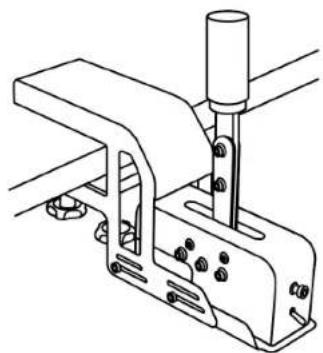

- TM RACING CLAMP: Käyttäjät voivat kiinnikkeen avulla kiinnittää TSS Handbraken tukevasti suoraan pöytään ilman ohjaamon tarvetta.

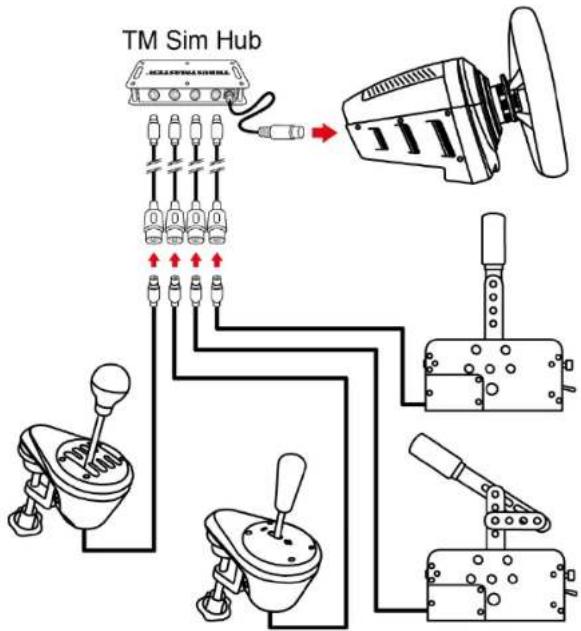

- TM SIM HUB: Hubi sallii käyttäjien yhdistää yhtäaikaisesti jopa neljä lisälaitetta suoraan yhteensopivien Thrustmaster-rattiohjainjalustojen takana olevaan mini-DIN-liittimeen.

13. UKK ja tekninen tuki

Onko sinulla kysymyksiä TSS Handbrake -ohjaimesta tai kärsitkö teknisistä ongelmista? Mikäli näin on, vieraile Thrustmasterin teknisen tuen sivustolla: https://support.thrustmaster.com/product/tss-handbrake.
