사용 설명서 TSS Handbrake Sparco Mod THRUSTMASTER

제품을 설치하기 전, 제품을 사용하기 전, 그리고 유지보수 하기 전에 본 설명서에 제공된 지침을 주의 깊게 읽으십시오. 안전 지침을 따르십시오. 이 지침을 따르지 않으면 사고가 나거나 제품이 손상될 수 있습니다. 나중에 지침을 참조할 수 있도록 본 설명서를 보관하십시오.목차

/XBOX SERIES X|S 에 설치 ............. 17

7. 사용하는 플랫폼에 따른 연결 방법 요약 ........ 20

8. 핸드브레이크 모드 설정.................................. 21

9. 시퀀셜 시프터 모드 설정 ................................ 23

10. 지지대에 설치 .................................................. 25

11. 고급 교정 소프트웨어 ..................................... 28

12. 에코시스템 ...................................................... 29

13. 자주 묻는 질문 및 기술 지원 ........................... 303

시프터(+/-)에서 프로그레시브 핸드브레이크로, 또는 그 반대로 위치 변경이 가능한 2-in-1 TSS Handbrake 로 드리프팅 기술을 마스터하세요. 이 설명서는 TSS Handbrake 를 최상의 조건에서 설치하고 사용하는 데 도움이 될 것입니다. 레이싱을 시작하기 전에 지침과 경고를 주의 깊게 읽으십시오. 제품을 최대한 즐길 수 있도록 도와줄 것입니다.4

TSS Handbrake 가 비디오 게임에서 제대로 작동하려면 펌웨어를 업데이트해야 합니다. 업데이트를 실행하려면 다음 사이트를 방문하십시오. https://support.thrustmaster.com/product/tss- handbrake. 펌웨어를 선택하고 다운로드 및 설치 절차를 포함한 지침을 따르십시오.5

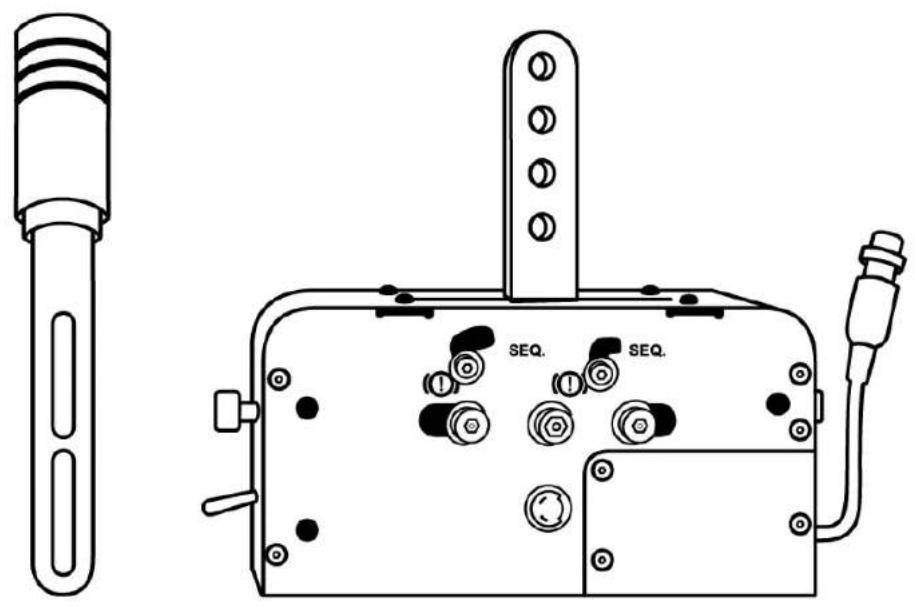

3. 핸드브레이크/시퀀셜 시프터 셀렉터

4. 핸드브레이크와 시퀀셜 시프터 모드 사이를

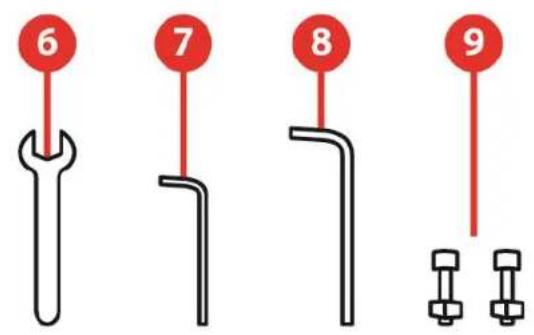

9. BTR M8 나사 2 개 + M8 너트 2 개

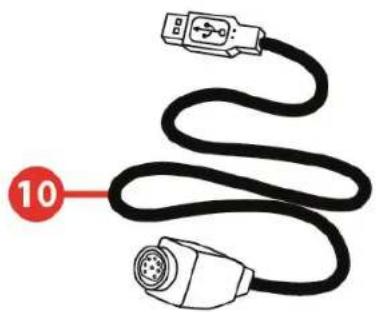

10. 탈착식 수 DIN/USB 케이블

11. 탈착식 미니 DIN/수 DIN 케이블8

사용설명서를 주의 깊게 읽은 후 본 제품을 사용하시기 바랍니다. 나중에 참조할 수 있도록 이 설명서를 잘

− 본 제품은 건조한 장소에 보관해야 하며, 먼지나 태양광선에 노출시키지 마십시오. − 올바른 방향으로 커넥터에 삽입하십시오. − 커넥터 및 케이블을 비틀거나 잡아 당기지 마십시오. − 본 제품이나 제품의 커넥터에 액체를 흘리지

− 제품을 단락(합선)시키지 마십시오. − 본 제품을 분해하거나(본 설명서에서 기술하는 조절 가능한 사항 제외), 제품을 불에 태우거나, 또는 제품을 고온에 노출시키지 마십시오.9

반복적인 움직임으로 인한 부상 시프터 또는 핸드브레이크 사용 시 근육 및 관절 통증을 야기할 수 있습니다. 이러한 문제를 예방하려면 다음 사항을 준수하십시오: − 장시간 게임하지 마십시오. − 게임 중 한 시간당 10~15 분 정도 휴식을

− 손, 손목 또는 팔에 피로감이나 통증이 느껴지는 경우에는 게임을 중단한 후 두 세 시간 정도 휴식을 취한 다음, 다시 게임을 진행하십시오. − 게임을 다시 시작할 때 위에 설명한 증상이나 통증이 계속되는 경우에는 게임을 중단한 후 의사와

− 본 매뉴얼의 지시사항에 따라 TSS Handbrake 가 제자리에 장착되었는지 확인하십시오.10

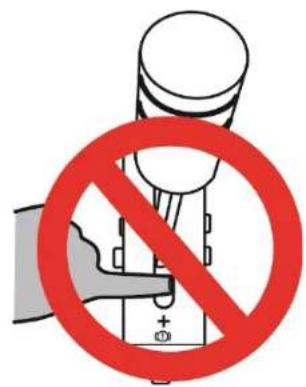

시프트 플레이트 구멍 끼임 사고 위험 − 어린이의 손이 닿지 않는 곳에 보관하십시오. − 게임 중에는 TSS Handbrake 의 시프트 플레이트에 있는 구멍에 절대로 손가락 (또는 기타 다른 신체 일부)을 넣지 마십시오.11

1. 탈착식 레버를 부착 암 사이로 밀어 넣습니다.

2. 레버에 있는 구멍에 BTR M8 나사 두 개를 끼우고

3. 렌치 키와 6mm 앨런 렌치를 이용하여 나사와

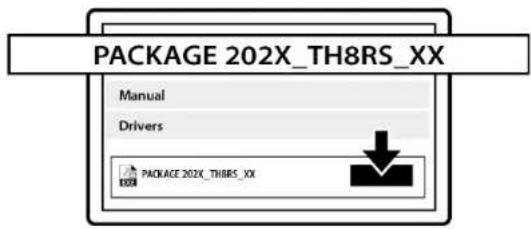

1. TSS Handbrake 를 연결하기 전에 다음 사이트를

방문하시기 바랍니다. https://support.thrustmaster.com/product/tss- handbrake.

2. PC 용 드라이버를 다운로드한 후 설치하십시오.

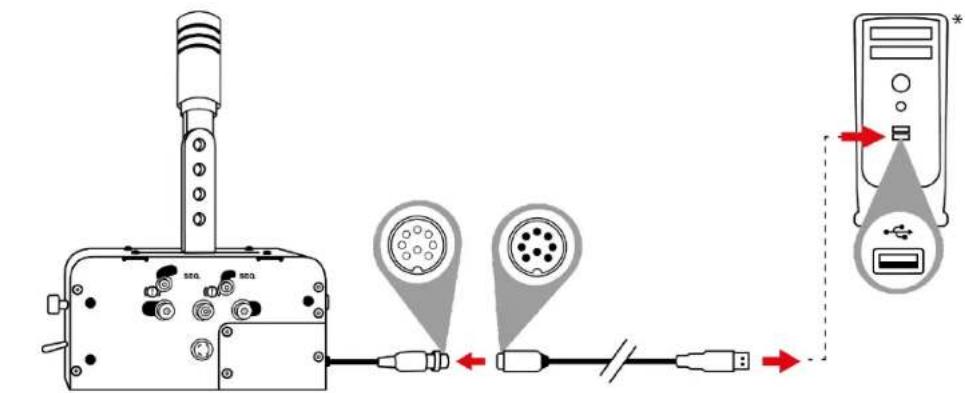

4. 탈착식 수 DIN/USB 케이블을 이용하여 PC 의 USB

포트 중 하나에 TSS Handbrake 를 연결합니다.

1. 제어판으로 이동하기 위해, 시작 / 모든 앱 /

2. 게임 컨트롤러 대화 상자가 표시됩니다. TSS

HANDBRAKE 라는 액세서리 이름이 OK 상태로

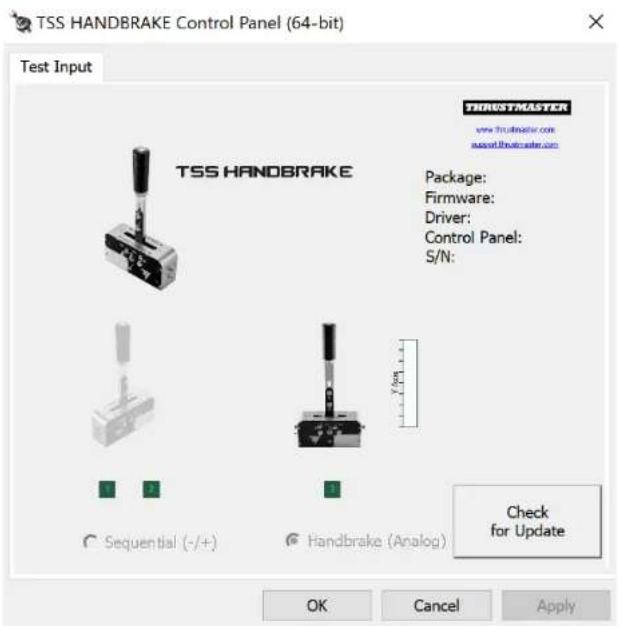

3. 게임 컨트롤러 대화 상자에서 속성을 클릭하여

모든 기능을 테스트하고 확인합니다.14

탈착식 수 DIN/USB 케이블을 이용하여 USB 에 TSS

Handbrake 를 연결할 경우, TSS Handbrake 가 다음과

− 핸드브레이크 모드[프로그레시브] 및 시퀀셜 시프터 모드[+/-]와 호환 − 멀티 USB, 별도의 핸드브레이크 및 시프터를

− 시중에 판매 중인 모든 레이싱 핸들.

탈착식 미니 DIN/수 DIN 케이블을 이용하여 TSS

Handbrake 를 호환 Thrustmaster 레이싱 핸들 베이스의 뒷면에 연결할 경우, TSS Handbrake 가 다음과 같이

− 시퀀셜 시프터 모드[+/-]에만 호환 − 모든 게임에서 호환(TSS Handbrake 가 레이싱 핸들의 UP 및 DOWN 패들 시프터와 결합됨) − 호환되는 Thrustmaster 레이싱 핸들 베이스에만 호환(TS-PC Racer, T-GT, T-GT II, T300, TS-XW 및 TX).15

TSS Handbrake 가 PC 에서 최적의 성능을 발휘하려면 레이싱 핸들 베이스(TS-PC Racer, T-GT, T-GT II, T300, TS-XW 또는 TX)의 펌웨어를 최신 버전으로 업데이트해야 합니다. https://support.thrustmaster.com/.16

− 게임을 시작하기 전에는 반드시 확인 버튼을 눌러 게임 컨트롤러 창을 완전히 닫으십시오. − TSS Handbrake 의 펌웨어 버전은 제어판 탭 우측 상단 섹션에 표시되어 있습니다. − USB 연결을 선택하는 경우, 레이싱 핸들과 TSS Handbrake 를 허브를 사용하지 않고 PC 에 있는 (USB 3.0 이 아닌) USB 2.0 포트에 직접 연결할 것을

− 일부 게임에서는 TSS Handbrake 기기 2 개를 동시에 사용할 수 있습니다. o 핸드브레이크 모드로 설정한 TSS Handbrake 1 개 o 시퀀셜 시프터 모드로 설정한 TSS Handbrake 1 개.17

TSS Handbrake 는 다음 레이싱 핸들 베이스를 통해 PlayStation®4/PlayStation®5 및 Xbox One

/Xbox Series X|S 와 호환됩니다. − PlayStation®4/PlayStation®5 의 경우 Thrustmaster T-GT, T-GT II 및 T300 − Xbox One

/Xbox Series X|S 의 경우 Thrustmaster TS-XW 및 TX.

/Xbox Series X|S 에서 TSS Handbrake 가 최적의 성능을 발휘하려면 다음 사이트에서 레이싱 핸들 베이스(T-GT, T-GT II, T300, TS-XW 또는 TX)의 펌웨어를 최신 버전으로 업데이트해야 합니다. https://support.thrustmaster.com/18

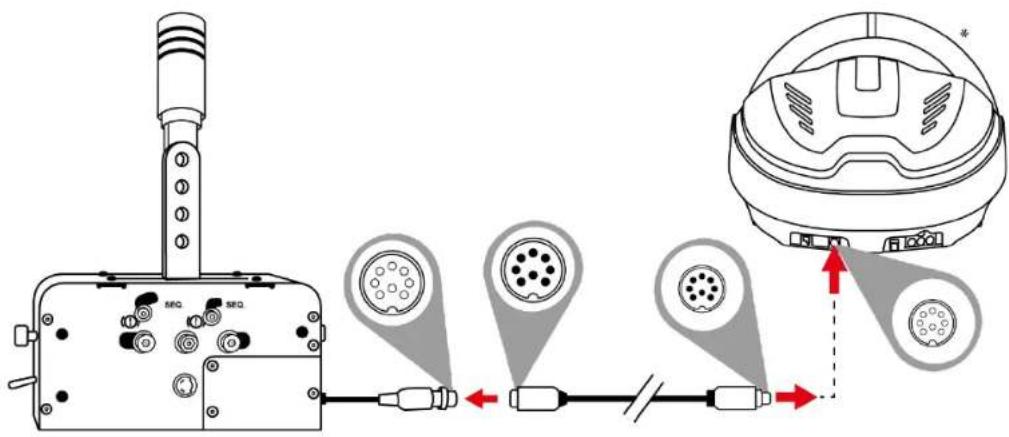

1. 탈착식 미니 DIN/수 DIN 케이블을 이용해서 레이싱

핸들 베이스의 뒷면에 위치한 암 미니 DIN 포트에 바로 TSS Handbrake 를 연결하세요.

2. 레이싱 핸들을 콘솔과 연결하세요.

/Xbox Series X|S 에는 절대 탈착식 수 DIN/USB 케이블을 사용하여 연결하지 마십시오. TSS Handbrake 는 콘솔이 아니라 반드시 호환 Thrustmaster 레이싱 핸들 베이스에 연결해야만 합니다. − TSS Handbrake 를 호환 Thrustmaster 레이싱 핸들 베이스에 연결한 경우: o 시퀀셜 시프터 모드[+/-]는 핸들의 UP 및 DOWN 패들 시프터와 결합되어 있으므로 모든 게임에서 작동합니다. o 핸드브레이크 모드[프로그레시브]는 핸드브레이크 기능을 지원하는 게임에서

7. 사용하는 플랫폼에 따른 연결 방법

DIN/USB 케이블을 이용하여 PC 에. 시중에 판매 중인 모든 레이싱

Thrustmaster 레이싱 핸들 베이스의 뒷면에.21

상자에서 기기를 꺼냈을 때 TSS Handbrake 는 핸드브레이크 모드로 기본 설정되어 있습니다. − 핸드브레이크/시프터 셀렉터는 위치에 있습니다. − 기계식 시스템은 위치에 있습니다.

1. 핸드브레이크/시프터 셀렉터를 위치로

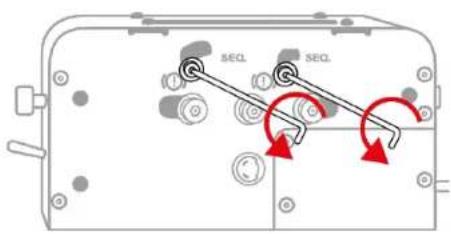

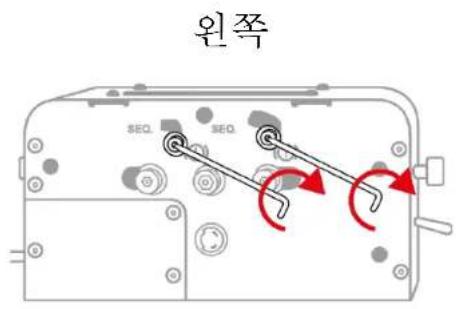

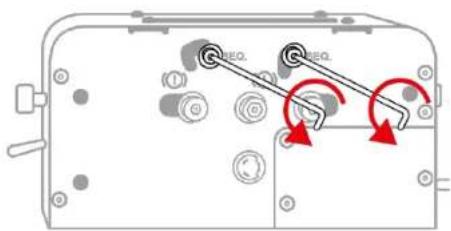

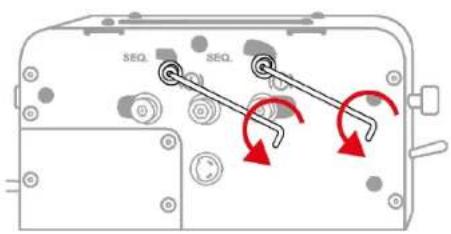

2. 3mm 앨런 렌치를 이용하여 기계식 시스템의

나사들을 조금 풉니다(베이스의 양쪽에 각각 2 개씩 위치함).

3. 이 나사 4 개(베이스의 양쪽에 각각 2 개씩

4. 이 나사 4 개(베이스의 양쪽에 각각 2 개씩

위치함)가 제대로 자리를 잡았는지 확인한 다음, 3mm 앨런 렌치로 조여줍니다.

1. 핸드브레이크/시프터 셀렉터를 위치로

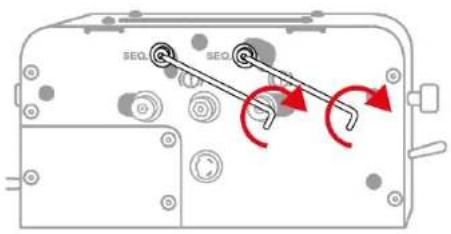

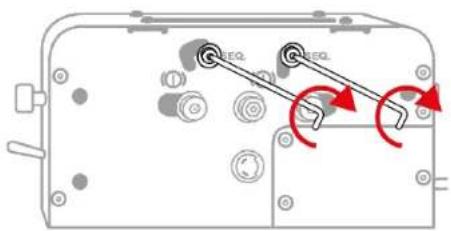

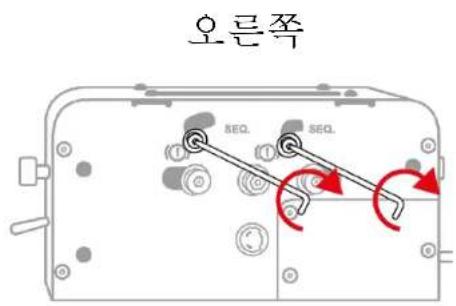

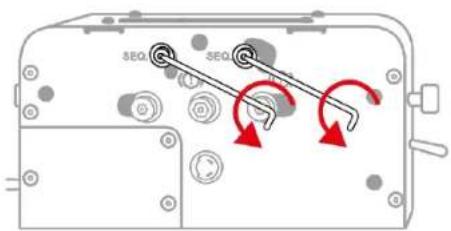

2. 3mm 앨런 렌치를 이용하여 기계식 시스템의

나사들을 조금 풉니다(베이스의 양쪽에 각각 2 개씩 위치함).

3. 이 나사 4 개(베이스의 양쪽에 각각 2 개씩

4. 이 나사 4 개(베이스의 양쪽에 각각 2 개씩

위치함)가 제대로 자리를 잡았는지 확인한 다음, 3mm 앨런 렌치로 조여줍니다.

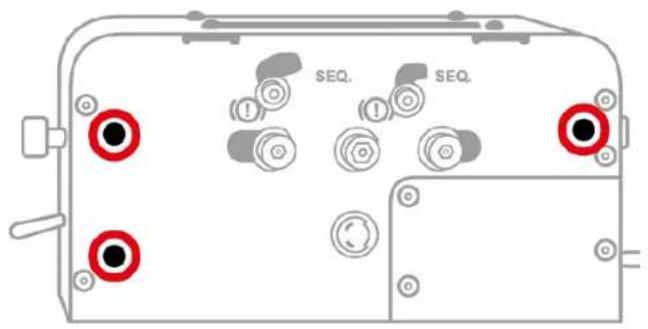

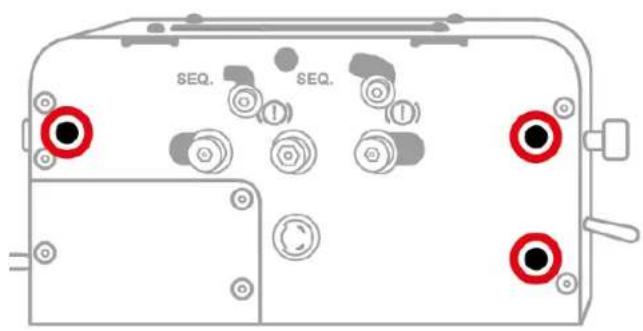

TSS Handbrake 는 기기의 양 측면과 베이스 밑에 위치한 M6 나사형 구멍을 이용해 여러 가지 호환 가능한 지지대(별도 판매)에 부착시킬 수 있습니다. 다음과 같이 베이스의 왼쪽에 나사형 구멍 3 개가

다음과 같이 베이스의 오른쪽에 나사형 구멍 3 개가

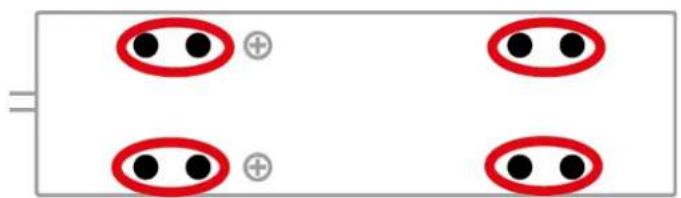

베이스 아래에는 다음과 같이 나사형 구멍 8 개가 있습니다.26

TSS Handbrake 조종석 설치 템플릿은 다음 사이트의 매뉴얼 섹션에서 확인할 수 있습니다. https://support.thrustmaster.com/product/tss- handbrake.27

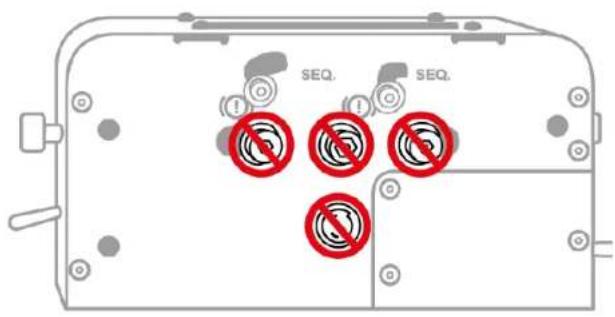

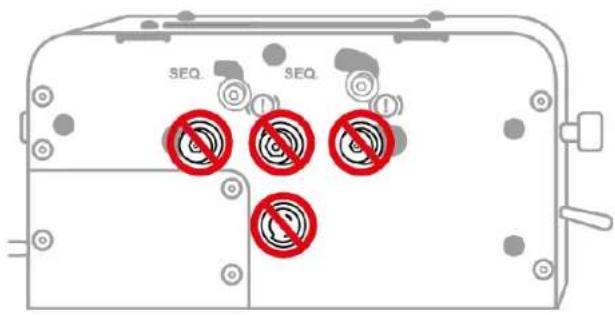

다음 나사는 풀거나 조이지 마십시오. 핸드브레이크 모드에서 시퀀셜 시프터 모드로 토글하는 데 사용되는 기계식 시스템 관련 나사 외에는 TSS Handbrake 베이스에 있는 그 어떤 나사도 절대 풀거나 조이지 마십시오.

TSS Handbrake 의 교정 절차는 자동으로 이루어집니다. 핸드브레이크 모드에서 아날로그 움직임을 조정하거나 시퀀셜 시프터 모드에서 아날로그 움직임을 조정할 수 있도록 다음 사이트의 소프트웨어 섹션에서 PC 용 고급 교정 소프트웨어 애플리케이션도 제공하고 있습니다. https://support.thrustmaster.com/product/tss- handbrake. 설정을 조정하면 그 즉시 TSS Handbrake 의 내부 메모리에 해당 사항이 저장되며 PC, PlayStation®4/PlayStation®5 또는 Xbox One

/Xbox Series X|S 의 모든 게임에 적용됩니다.29

TSS Handbrake 는 기타 별도 판매되는 액세서리와도

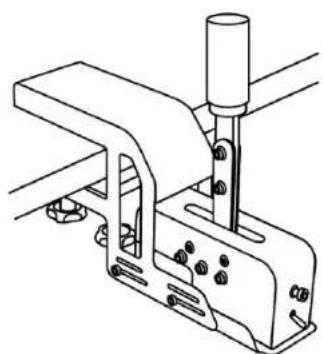

− TM RACING CLAMP: 사용자가 조종석 없이 TSS

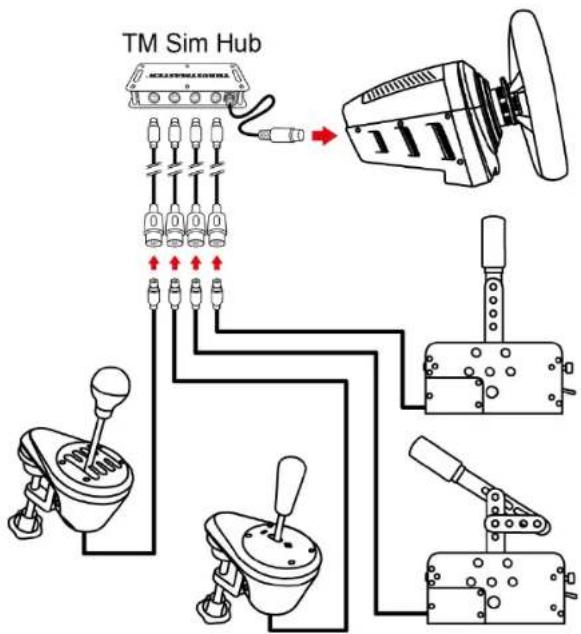

Handbrake 를 테이블 또는 책상에 튼튼하게 장착할 수 있게 해주는 견고한 지지 브래킷. − TM SIM HUB: 사용자가 호환되는 Thrustmaster 레이싱 핸들 베이스의 뒷면에 위치한 미니 DIN 커넥터와 액세서리를 최대 4 개까지 직접 동시에 연결할 수 있게 해주는 허브.30

13. 자주 묻는 질문 및 기술 지원

TSS Handbrake 와 관련하여 질문이 있거나 기술적인 문제가 있으신가요? 그렇다면 Thrustmaster 기술 지원 웹사이트를 방문하십시오. https://support.thrustmaster.com/product/tss- handbrake.
