cn 正本使用说明书 tw 正本使用說明書 ko 사용 설명서 원본

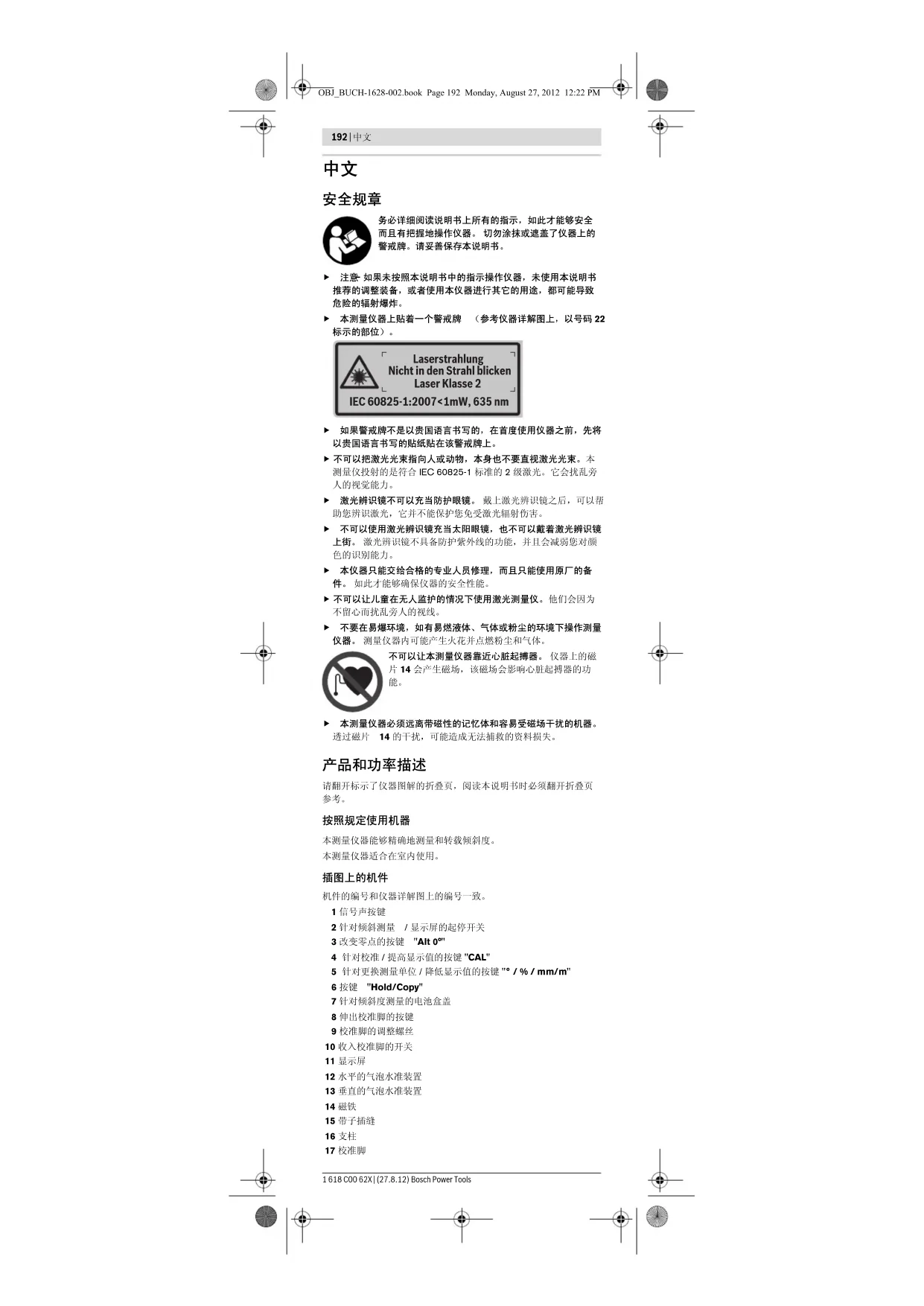

务必详细阅读说明书上所有的指示，如此才能够安全而且有把握地操作仪器。 切勿涂抹或遮盖了仪器上的警戒牌。请妥善保存本说明书。f 注意 – 如果未按照本说明书中的指示操作仪器，未使用本说明书 推荐的调整装备，或者使用本仪器进行其它的用途，都可能导致危险的辐射爆炸。 f 本测量仪器上贴着一个警戒牌 （参考仪器详解图上，以号码 22 标示的部位）。f 如果警戒牌不是以贵国语言书写的，在首度使用仪器之前，先将以贵国语言书写的贴纸贴在该警戒牌上。 f 不可以把激光光束指向人或动物，本身也不要直视激光光束。 本 测量仪投射的是符合 IEC 60825-1 标准的 2 级激光。 它会扰乱旁 人的视觉能力。f 激光辨识镜不可以充当防护眼镜。 戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。f 不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。 激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。f 本仪器只能交给合格的专业人员修理，而且只能使用原厂的备件。 如此才能够确保仪器的安全性能。 f 不可以让儿童在无人监护的情况下使用激光测量仪。 他们会因为 不留心而扰乱旁人的视线。f 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作测量仪器。 测量仪器内可能产生火花并点燃粉尘和气体。不可以让本测量仪器靠近心脏起搏器。 仪器上的磁 片 14 会产生磁场， 该磁场会影响心脏起搏器的功 能。 f 本测量仪器必须远离带磁性的记忆体和容易受磁场干扰的机器。 透过磁片 14 的干扰，可能造成无法捕救的资料损失。 请翻开标示了仪器图解的折叠页，阅读本说明书时必须翻开折叠页

本测量仪器能够精确地测量和转载倾斜度。本测量仪器适合在室内使用。 机件的编号和仪器详解图上的编号一致。1 信号声按键2 针对倾斜测量 / 显示屏的起停开关3 改变零点的按键 "Alt 0°" 4 针对校准 / 提高显示值的按键 "CAL" 5 针对更换测量单位 / 降低显示值的按键 "° / % / mm/m" 6 按键 "Hold/Copy"7 针对倾斜度测量的电池盒盖8 伸出校准脚的按键9 校准脚的调整螺丝10 收入校准脚的开关11 显示屏12 水平的气泡水准装置13 垂直的气泡水准装置14 磁铁15 带子插缝16 支柱17 校准脚 IEC 60825-1:2007<1mW, 635 nm Laserstrahlung Nicht in den Strahl blicken Laser Klasse 2 OBJ_BUCH-1628-002.book Page 192 Monday, August 27, 2012 12:22 PM中文 | 193 Bosch Power Tools 1 618 C00 62X | (27.8.12) 18 1/4" 的三脚架接头 19 激光的起停开关 20 针对激光的电池盒盖 21 激光放射口 22 激光警戒牌 23 序列号码 24 保护套 25 支撑带 26 三脚架 * *图表或说明上提到的附件，並非包含在供货范围中。

a 校准的辅助功能 b 测量值 c 信号声的指标 d 电池电量警告标志 e 新零点的标志 f 测量单位

在测量仪器中有两个独立的电路：不同于操作激光时使用的电源， 倾斜度测量包括显示屏是由其他的电池供电。 操作本测量仪时最好使用碱性锰电池。 f 不使用测量仪时，必须从仪器中取出电池。 长期搁置之后，电池

安装 / 更换针对倾斜测量的电池 小心地从测量仪器中取出电池盒盖 7 和电池支撑。此时要注意，既 不可以损坏电池的连接电线也不可以毁损电池盒盖。电池盒盖 7 的 支撑面如果受损严重，可能会影响测量结果的准确度。 把电池以正确的电极方向安装在电池支撑上。然后将电池盒盖连同 电池支撑装回测量仪器中，安装时切勿夹住连接电线。 更换电池后首度启动斜度测量时，显示屏上的所有标志会显现约 1 秒钟，并且仪器会发出一道信号声。所有被储存的设定 （测量功 能，设定好的测量单位）会在更换电池时被删除。 如果电池电量警告标志 d 亮起，便需要更换电池了。 数字式水平仪 GIM 60 L

±0,5 毫米 / 米 距离，激光出口 – 测量仪器的下缘 24 毫米

635 纳诺米 , <1 毫瓦 激光束直径 （在摄氏 25 度）约 – 在 5 米远处 – 在 10 米远处 3,5 毫米 6 毫米

1x9伏特 6LR61 2x1,5伏特 LR03 (AAA)

300 小时 20 小时 重量符合 EPTA-Procedure 01/2003 0,9 公斤 尺寸 （长 x 宽 x 高） 600 x 27 x 59 毫米

1) 不良的测量环境 （例如直接的日照）会缩小测量的范围。

仪器铭牌上的序列号码 ( 仪器详解上标示著 23 的位置 ) 便是仪器的识别码。 OBJ_BUCH-1628-002.book Page 193 Monday, August 27, 2012 12:22 PM194 | 中文 1 618 C00 62X | (27.8.12) Bosch Power Tools 安装 / 更换针对激光的电池 掀开电池盒盖 20 并装入电池。安装时请注意电池极性的正确安装方 向，电池盒盖的内侧有正确的安装参考图。 如果无法发射激光则要更换电池。 指示： 显示屏上的电池电量警告标志 d 并非针对激光所使用的电池。 f 更换电池之前务必关闭激光。 不小心启动激光可能会让旁人眼

务必同时更换所有针对激光的电池。请使用同一制造厂商所生产的

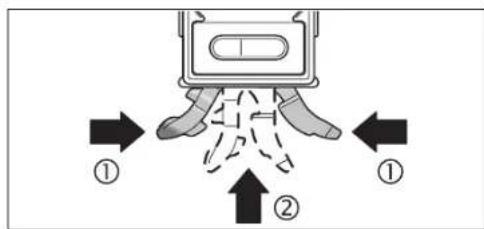

f 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。 f 仪器不可以曝露在极端的气候下，也不可以把仪器放在温差相当 大的环境中。 仪器不可以长期放置在汽车中。如果仪器先后曝露 在温差相当大的环境中， 必须先等待仪器温度恢复正常后再使用 仪器。 如果仪器曝露在极端的气候下或温差相当大的环境中，会 影响仪器的测量准确度。 f 避免测量仪器遭受强烈的撞击或让它倾覆。 如果测量仪器遭受 强烈的外来冲撞，在继续使用仪器之前必须先检查它的精度。 （参考 " 检查测量准确度和校准测量仪器 "，页数 196）。 f 测量仪器的放置位置必须保持清洁，避免让仪器遭受冲、撞。 污垢或变形可能导致测量结果错误。 架设 / 固定测量仪器 在测量或转载倾斜度时，不仅可以竖立或靠放测量仪器，还可以使 用许多其它的方式架设或固定仪器。 使用机械式找平的方法架设仪器 （例如在不平的地面） （参考插图 B） : – 轻轻地顶一下支柱 16 以便放出支柱。接着按下按键 8 来伸出校准 脚 17。透过拧转调整螺丝 9 改变校准脚的高度，必须调整至激光 能够沿着待测量表面投射，或您需要的倾斜度出现在测量值显示 标志 b 上为止。 – 如果不使用机械式找平的方法架设仪器得先收回支柱 16 和校准脚 17。此时得将支柱的两翼按在一起 () 接着再将支柱 16 推入测量 仪器中 () 至能够听见它卡牢的声响为止。要收回校准脚 17 则要 将开关 10 推移到侧面。

1/4"- 三脚架接头 18 安装在三脚架 26 的快速更换盘 或市面上的一般照相机三脚架上。拧紧快速更换盘上的固定螺丝

– 把测量仪器上的磁铁 14 放置在能够让磁铁吸附的表面上。 f 检查是否已经正确地固定好测量仪器。 未固定好的测量仪器可能 会掉落并且砸伤您或旁人。掉落之后，测量仪器可能损坏或造成

使用支撑带固定 （参考插图 C） : – 将支撑带 25 穿过带子插缝 15 并且用两条带子将测量仪器固定在 管子或其它类似的物件上。注意，必须将带子末端的魔鬼毛毡压 贴在支撑带上。把仪器固定在细的管子上时，必须让支撑带的平 滑面朝外，然后再将带子穿过带子插缝，接着则参照插图的指 示，把带子再绕住测量仪器，如果是固定在粗的管子上，必须让 支撑带的平滑面朝内，然后再将带子穿过带子插缝。 OBJ_BUCH-1628-002.book Page 194 Monday, August 27, 2012 12:22 PM中文 | 195 Bosch Power Tools 1 618 C00 62X | (27.8.12) f 务必使用两条支撑带固定测量仪器，并检查是否已经牢牢地固定 好支撑带。 支撑带 25 的支撑力会受固定面的材质影响。未固定好 的测量仪器可能会因为滑落而受损或造成其它的伤害。 f 不可以让儿童在无人监督的情况下使用支撑带 25。 他们可能因为 操作支撑带不当而受伤。 开动 / 关闭斜度测量和显示屏 开动 倾斜度测量功能以及显示屏时要按下起停开关 2。此时测量仪 器的设定是标准零点的斜度测量功能。 关闭 倾斜度测量功能以及显示屏时要再度按下起停开关 2。 如果约 30 分钟未按下测量仪器上的任何按键，而且测量仪器的倾斜 度改变未超过 1,5°， 仪器便会自动关闭倾斜度测量功能以及显示屏 来保护电池。此时激光则不受影响。

开动激光，把起停开关 19 调整到 "I" 的位置。 f 不可以把激光指向人或动物。您本人也不可以直视激光。就算您 与激光之间尚有一段距离，也不可忽视激光的伤害力。 关闭激光，把起停开关 19 调整到 "0" 的位置。 f 不可以置已经启动激光的测量仪器于不顾，使用完毕后要关闭激 光。 激光可能会让旁人眼花。 变换测量单位 （参考插图 A） 您可以随时变换测量单位 "°", "%" 和 "mm/m"。此时要连续按下更换 测量单位的按键 5 至需要的测量单位出现在标志 f 上为止。仪器会自

在关机和重新开机时，测量单位的设定会被储存起来。

使用信号声按键 1 可以开动和关闭信号声。开动信号声后显示屏上 会出现标志 c。 声响功能的设定会被储存起来，不受开机，关机的影响。 测量值的显示图和校准辅助功能的显示图 只要一移动测量仪，测量值便会自动更新。所以搬移测量仪后，必 须等待测量值停止改变后，再记录测量值。 测量值和测量单位在显示屏上的显示位置会配合测量仪的位置而改 变，必要时测量结果会显示在旋转 180 度后的位置上。如此一来， 即使在仰头工作时，也能够读取测量结果。 测量仪器显示屏上针对校准辅助功能的显示图 a，会指示要朝哪个方 向倾斜才能够达到目标值。进行基本测量时的目标值是水平值或垂 直值，使用 "Copy" 功能时的目标值是被储存的测量值，如果改变了 零点，目标值则是那个被储存的零点。 达到目标值后校准辅助功能显示图 a 上的箭头便会消失，如果开动 了信号声功能，仪器则会发出一道连续的信号声。

保留 / 转载测量值 （参考插图 D） 使用按键 "Hold/Copy" 6 可以操控两个功能： – 保持 ("Hold") 测量值，即便稍后测量仪器被移动了 （例如测量仪 器目前的位置，无法清楚辨识显示屏上的指示） ; – 转载 ("Copy") 测量值。 "Hold" 功能： – 按下按键 "Hold/Copy" 6。目前的测量值 b 会被保存在显示屏 上，此时除了测量值之外，显示屏上其他的标志都会开始闪烁。 – 如果要转换为 "Copy" 的功能，得按下信号声按键 1 以便重新测 量，按键 "Hold/Copy" 6。 功能 "Copy": – 开启信号声 （参考 " 开动 / 关闭信号声 "，页数 195）。 – 按下按键 "Hold/Copy" 6。目前的测量值会被储存起来。仪器会 发出短暂的信号声，而且针对测量单位的显示图 f 和信号声的显 示图 c 会开始闪烁。 – 您可以在转载之前更正粗略的测量值 : 按下提高显示值的按键 4， 可以提高被储存的测量值，按下降低显示值的按键 5，可以降低

– 把测量仪器放置在即将转载测量值的位置。正如图中所示，测量 仪器的放置方向是无关紧要的。校准辅助功能的显示图 a 会提示 您应该朝哪个方向移动测量仪器，才能够达到待转载的角度。在 到达了被储存的角度后，仪器会发出一道信号声，而校准辅助功 能的显示图 a 则会消失。 – 重新按下按键 "Hold/Copy" 6 则可以进行另一个测量。 OBJ_BUCH-1628-002.book Page 195 Monday, August 27, 2012 12:22 PM196 | 中文 1 618 C00 62X | (27.8.12) Bosch Power Tools

为了方便检查斜角 （例如 45°角），您可以改变测量时的零点。 调整测量仪器 （例如将它靠在一块参考工件上调整）让需要的新零 点成为可以被显示的测量值 （例如 45,1°）。按下按键 "Alt 0°" 3。 接着测量值的显示图 b 和新零点的标志 e 会开始闪烁。 只要测量值的显示图 b 还继续闪烁，则可以更正粗略的测量值 : 按下 提高显示值的按键 4，可以提高被储存的测量值，按下降低显示值的 按键 5，可以降低测量值 （例如从 45,1°降为 45,0°）。按下最后一 次按键后再经过 3 秒钟，被显示的斜度值则会被当成新的参考值被

完成储存的动作后，仪器上闪烁的显示图 e 是在提示操作者零点已 经被更改。在测量值的显示图 b 上则会出现目前的测量值和新零点 的差距，连校准辅助功能和信号声功能，也都会以新的零点做为衡 量依据。例如，当水平方向的倾斜度为 43,8° 而被储存的零点是 45° 时，那么显现的显示值则为 1,2°。 要还原标准 - 零点 0°，得按下按键 "Alt 0°" 3， "Hold/Copy" 6 或 "CAL" 4。此时新零点的标志 e 会消失。 无触式地测量 / 转载倾斜度 借助激光，仪器不必碰触测量地点便可以测量或转载倾斜度，此外 也可以进行远距离的测量。 f 不可以把激光指向人或动物。您本人也不可以直视激光。就算您 与激光之间尚有一段距离，也不可忽视激光的伤害力。 f 记号只能打在激光的中心点上。 激光点的大小会随著距离的远近

测量 倾斜度， 调整好测量仪器，让激光能够沿着待测量表面投射。 转载 倾斜度，调整好测量仪器，让需要的倾斜度出现在测量值的显 示标志 b 上，并借助激光点将这个倾斜度转载到目标表面。 指示： 使用激光转载倾斜度时必须注意，激光必须在测量仪器下缘 往上 24 毫米处投射出来。 检查测量准确度和校准测量仪器

在进行关键性测量之前，在极端的温度变化之后以及在仪器遭受强 烈冲撞后，都要检查测量仪器的测量准确度。 测量 <45 度的角度时，必须先在平坦的水平平面上检查仪器。 测量 >45 度的角度时，必须先在平坦的垂直平面上检查仪器。 开动仪器，把仪器放在水平或垂直的平面上。 选择测量单位 "°" （参考 " 变换测量单位 "，页数 195）。 约过 10 秒钟后即可记录下测量值。 绕着垂直轴将测量仪器旋转 180°。再度等待 10 秒钟并记下第二个

f 如果两个测量值的差距超过 0,1° 才必须校准测量仪器。 在测量值出现差距的位置 （垂直或水平位置）校准测量仪。 校准仪器的水平接触面 （参考插图 E） 放置测量仪的水平平面的倾斜度，不可以超过 5 度。 如果平面的倾 斜度大过这个值，校准过程会中断，显示屏上会出现 "---" 信号。 开动测量仪器，把它放置在水平的平面上，放置时气泡水准装 置 12 必须位在上端，并且显示屏 11 要朝向操作者。静候 10 秒钟。 按下校准按键 "CAL" 4 约 2 秒钟，待显示屏上出现 "CAL1" 再放 开按键。此时测量值会在显示屏上闪烁。 绕著纵向轴把测量仪旋转 180 度，此时水准器还是位在仪器的上 端，但显示屏 11 却是背向操作者。静候 10 秒钟。 重新按下校准按键 "CAL" 4。显示屏上会短暂地出现 "CAL2"。 紧接着显示屏上会出现测量值 （不再闪烁）。此时测量仪器已 完成在这个接触面的校准工作。 接着得再校准测量仪器的另一个接触面。此时必须绕着水平轴翻 转测量仪器，让气泡水准装置 12 位在下端，并且显示屏 11

向操作者。把测量仪放在水平的平面上，静候 10 秒钟。 按下校准按键 "CAL" 4 约 2 秒钟，待显示屏上出现 "CAL1" 再放 开按键。此时测量值会在显示屏上闪烁。 绕著纵向轴把测量仪旋转 180 度，此时水准器还是位在仪器的下 端，但显示屏 11 却是背向操作者。静候 10 秒钟。 重新按下校准按键 "CAL" 4。显示屏上会短暂地出现 "CAL2"。 紧接着显示屏上会出现测量值 （不再闪烁）。此时测量仪器已 完成两个水平接触面的校准工作。 指示 : 如果在第 个和第 个步骤未正确地旋转测量仪，便无法完 成校准工作 （显示屏上不会出现 "CAL2" ）。 OBJ_BUCH-1628-002.book Page 196 Monday, August 27, 2012 12:22 PM中文 | 197 Bosch Power Tools 1 618 C00 62X | (27.8.12) 校准仪器的垂直接触面 （参考插图 F） 放置测量仪的垂直平面的倾斜度， 不可以超过 5 度。 如果平面的倾 斜度大过这个值，校准过程会中断，显示屏上会出现 "---" 信号。 开动测量仪器，把它放置在垂直的平面上，放置时气泡水准装置 13 必须位在上端，并且显示屏 11 要朝向操作者。静候 10 秒钟。 按下校准按键 "CAL" 4 约 2 秒钟，待显示屏上出现 "CAL1" 再放 开按键。此时测量值会在显示屏上闪烁。 绕著纵向轴把测量仪旋转 180 度，此时水准器还是位在仪器的上 端，但显示屏 11 却是背向操作者。静候 10 秒钟。 重新按下校准按键 "CAL" 4。显示屏上会短暂地出现 "CAL2"。 紧接着显示屏上会出现测量值 （不再闪烁）。此时测量仪器已 完成在这个接触面的校准工作。 接着得再校准测量仪器的另一个接触面。此时必须绕着水平轴翻 转测量仪器，让气泡水准装置 13 位在下端，并且显示屏 11 朝 向操作者。把测量仪放在垂直的平面上，静候 10 秒钟。 按下校准按键 "CAL" 4 约 2 秒钟，待显示屏上出现 "CAL1" 再放 开按键。此时测量值会在显示屏上闪烁。 绕著纵向轴把测量仪旋转 180 度，此时水准器还是位在仪器的下 端，但显示屏 11 却是背向操作者。静候 10 秒钟。 重新按下校准按键 "CAL" 4。显示屏上会短暂地出现 "CAL2"。 紧接着显示屏上会出现测量值 （不再闪烁）。此时测量仪器已 完成两个垂直接触面的校准工作。

: 如果在第 个和第 个步骤未正确地旋转测量仪，便无法完 成校准工作 （显示屏上不会出现 "CAL2" ）。

使用附带的保护套储存和携带仪器。 测量仪器必须随时保持清洁。 不可以把仪器放入水或其它的液体中。 使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗涤剂或溶剂

务必定期清洁激光出口，清洁时不可以在出口残留绒毛。 虽然本公司生产的仪器在出厂之前都经过严格的品质检验， 如果仍 然发生故障，请将仪器 交给博世电动工具公司授权的客户服务处修 理。 不可以擅自打开测量仪器。 查询和订购备件时，务必提供仪器铭牌上标示的 10 位数物品代码。 将仪器送修之前，必须先把仪器放入防护套 24 中。 顾客服务处和顾客咨询中心 本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的 问题。以下的网页中有爆炸图和备件的资料： www.bosch-pt.com 博世顾客咨询团队非常乐意为您解答有关购买，使用和设定本公司

有关保证，维修或更换零件事宜，请向合格的经销商查询。

滨江区滨康路 567 号 邮政编码：310052 免费服务热线： 400 826 8484 传真：+86 571 8777 4502 电邮：contact.ptcn@cn.bosch.com www.bosch-pt.com.cn

香港北角英皇道 625 號 21 樓 客戶服務熱線：+852 2101 0235 傳真：+852 2590 9762 電郵：info@hk.bosch.com 網站：www.bosch-pt.com.hk

邮箱号码 100156 70745 Leinfelden-Echterdingen （莱菲登 - 艾希德登） Deutschland （德国）

必须以符合环保要求的方式回收再利用损坏的仪器，附件和包装材

不可以把损坏的探测仪和蓄电池 / 电池丢弃在一般的家庭垃圾中！ OBJ_BUCH-1628-002.book Page 197 Monday, August 27, 2012 12:22 PM198 | 中文 1 618 C00 62X | (27.8.12) Bosch Power Tools

務必詳細閱讀說明書上所有的指示，如此才能夠安全而且有把握地操作儀器。 切勿涂抹或遮蓋了儀器上的警戒牌。請妥善保存本說明書。 f 注意 – 如果未按照本說明書中的指示操作儀器，未使用本說明書 推薦的調整裝備，或者使用本儀器進行其它的用途，都可能導致危險的輻射爆炸。 f 本測量儀器上貼著一個警戒牌（參考儀器詳解圖上，以號碼 22 標示的部位）。f 如果警戒牌不是以貴國語言書寫的，在首度使用機器之前，先將以貴國語言書寫的貼紙貼在該警戒牌上。 f 不可以把激光光束指向人或動物，本身也不要直視激光光束。 本 測量儀投射的是符合 IEC 60825-1 標準的 2 級激光。它會擾亂旁 人的視覺能力。f 激光辨識鏡不可以充電防護眼鏡。 戴上激光辨識鏡之后，可以幫助您辨識激光，它並不能保護您免受激光輻射傷害。f 不可以使用激光辨識鏡充當太陽眼鏡，也不可以戴著激光辨識鏡上街。 激光辨識鏡不具備防止紫外線功能，而且會減弱您對顏色的辨識能力。f 本測量儀只能交給合格的專業人員修理，而且只能使用原廠的備件。 如此才能夠確保儀器的安全性能。 f 不可以讓兒童在無人監護的情況下使用激光測量儀。 他們可能會 因為輕心而擾亂旁人的視線。f 不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作測量儀器。 測量儀器內可能產生火花並點燃粉塵和氣體。不可以讓本測量儀器靠近心髒起搏器。. 儀器上的磁 片 14 會產生磁場， 該磁場會影響心髒起搏器的功能 f 本測量儀器必須遠離帶磁性的記憶體和容易受磁場干擾的機器。 透過磁片 14 的干擾，可能造成無法捕救的資料損失。 請翻開標示了儀器圖解的折疊頁，閱讀本說明書時必須翻開折疊頁

本測量儀器能夠精確地測量和轉載傾斜度。本測量儀器適合在室內使用。 機件的編號和儀器詳解圖上的編號一致。1 信號聲按鍵2 針對傾斜測量 / 顯示屏的起停開關 3 改變零點的按鍵 "Alt 0°" 4 針對校准 / 提高顯示值的按鍵 "CAL" 5 針對更換測量單位 / 降低顯示值的按鍵 "° / % / mm/m" 6 按鍵 "Hold/Copy"7 電池盒蓋 傾斜度測量8 伸出校准腳的按鍵9 校准腳的調整螺絲10 收入校准腳的開關11 顯示屏12 水平的氣泡水准裝置13 垂直的氣泡水准裝置14 磁鐵15 帶子插縫16 支柱17 校准腳 IEC 60825-1:2007<1mW, 635 nm Laserstrahlung Nicht in den Strahl blicken Laser Klasse 2 OBJ_BUCH-1628-002.book Page 198 Monday, August 27, 2012 12:22 PM中文 | 199 Bosch Power Tools 1 618 C00 62X | (27.8.12) 18 1/4" 的三腳架接頭 19 激光的起停開關 20 電池盒蓋 激光 21 激光放射口 22 激光警戒牌 23 序列號碼 24 保護套 25 支撐帶 26 三腳架 * *插圖中或說明書中提到的附件，并不包含在正常的供貨範圍中。

a 校准的輔助功能 b 測量值 c 信號聲的指標 d 電池電量警告標志 e 新零點的標志 f 測量單位

在測量儀器中有兩個獨立的電路：不同於操作激光時使用的電源， 傾斜度測量包括顯示屏是由其他的電池供電。 操作本測量儀時最好使用鹼性錳電池。 f 如果長期不使用測量儀，必須從測量儀器中取出電池。 經過長期 擱置，電池會腐蝕或自行放電。 安裝 / 更換針對傾斜測量的電池 小心地從測量儀器中取出電池盒蓋 7 和電池支撐。此時要注意，既 不可以損壞電池的連接電線也不可以毀損電池盒蓋。電池盒蓋 7 的 支撐面如果受損嚴重，可能會影響測量結果的准確度。 把電池以正確的電極方向安裝在電池支撐上。然後將電池盒蓋連同 電池支撐裝回測量儀器中，安裝時切勿夾住連接電線。 更換電池後首度啟動斜度測量時，顯示屏上的所有標志會顯現約 1 秒鐘，並且儀器會發出一道信號聲。所有被儲存的設定 （測量功 能，設定好的測量單位）會在更換電池時被刪除。 如果電池電量警告標志 d 亮起，便需要更換電池了。 數字式水平儀 GIM 60 L

±0,5 毫米 / 米 距離，激光出口 – 測量儀器的下緣 24 毫米

635 納米 , <1 豪瓦 激光束直徑 （在攝氏 25 度）約 – 在 5 米遠處 – 在 10 米遠處 3,5 毫米 6 毫米

1x9伏特 6LR61 2x1,5伏特 LR03 (AAA)

300 小時 20 小時 重量符合 EPTA-Procedure 01/2003 0,9 公斤 尺寸 （長 x 寬 x 高） 600 x 27 x 59 毫米

1) 不良的測量環境 ( 例如直接的日照 ) 會縮小測量的範圍。

儀器銘牌上的序列號碼 （儀器詳解圖上標示 23 的位置）便是儀器的識別碼。 OBJ_BUCH-1628-002.book Page 199 Monday, August 27, 2012 12:22 PM200 | 中文 1 618 C00 62X | (27.8.12) Bosch Power Tools 安裝 / 更換針對激光的電池 掀開電池盒蓋 20 並裝入電池。安裝時請注意電池極性的正確安裝方 向，電池盒蓋的內側有正確的安裝參考圖。 如果無法發射激光則要更換電池。 指示﹕ 顯示屏上的電池電量警告標志 d 並非針對激光所使用的電池。 f 更換電池之前務必關閉激光。 不小心啟動激光可能會讓旁人眼

務必同時更換所有針對激光的電池。請使用同一製造廠商所生產的

f 不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。 f 儀器不可以曝露在極端的氣候下，也不可以把儀器放在溫差相當 大的環境中。 例如儀器不可以長期放置在汽車中。如果儀器先后 曝露在溫差相當大的環境中，必須先等待儀器的溫度恢復正常後 再使用儀器。如果儀器曝露在極端的氣候下或溫差相當大的環境 中，會影響儀器的測量準確度。 f 避免測量儀器遭受強烈的撞擊或讓它傾覆。 如果測量儀器遭受 強烈的外來衝撞，在繼續使用儀器之前必須先檢查它的精度。 （參考 " 檢查測量准確度和校准測量儀器 "，頁數 202）。 f 測量儀器的放置位置必須保持清潔，避免讓儀器遭受衝、撞。 污垢或變形可能導致測量結果錯誤。 架設 / 固定測量儀器 在測量或轉載傾斜度時，不僅可以豎立或靠放測量儀器，還可以使 用許多其它的方式架設或固定儀器。 使用機械式找平的方法架設儀器 （例如在不平的地面） （參考插圖 B） : – 輕輕地頂一下支柱 16 以便放出支柱。接著按下按鍵 8 來伸出校准 腳 17。透過擰轉調整螺絲 9 改變校准腳的高度，必須調整至激光 能夠沿著待測量表面投射，或您需要的傾斜度出現在測量值顯示 標志 b 上為止。 – 如果不使用機械式找平的方法架設儀器得先收回支柱 16 和校准腳 17。此時得將支柱的兩翼按在一起 () 接著再將支柱 16 推入測量 儀器中 () 至能夠聽見它卡牢的聲響為止。要收回校准腳 17 則要 將開關 10 推移到側面。

– 將測量儀器的 1/4"- 三腳架接頭 18 安裝在三腳架 26

或市面上的一般照相機三腳架上。擰緊快速更換盤上的固定螺絲

– 把測量儀器上的磁鐵 14 放置在能夠讓磁鐵吸附的表面上。 f 檢查是否已經正確地固定好測量儀器。 未固定好的測量儀器可能 會掉落並且砸傷您或旁人。掉落之後，測量儀器可能損壞或造成

使用支撐帶固定 （參考插圖 C） : – 將支撐帶 25 穿過帶子插縫 15 並且用兩條帶子將測量儀器固定在 管子或其它類似的物件上。注意，必須將帶子末端的魔鬼毛氈壓 貼在支撐帶上。把儀器固定在細的管子上時，必須讓支撐帶的平 滑面朝外，然後再將帶子穿過帶子插縫，接著則參照插圖的指 示，把帶子再繞住測量儀器，如果是固定在粗的管子上，必須讓 支撐帶的平滑面朝內，然後再將帶子穿過帶子插縫。 OBJ_BUCH-1628-002.book Page 200 Monday, August 27, 2012 12:22 PM中文 | 201 Bosch Power Tools 1 618 C00 62X | (27.8.12) f 務必使用兩條支撐帶固定測量儀器，並檢查是否已經牢牢地固定 好支撐帶。 支撐帶 25 的支撐力會受固定面的材質影響。未固定好 的測量儀器可能會因為滑落而受損或造成其它的傷害。 f 不可以讓兒童在無人監督的情況下使用支撐帶 25。 他們可能因為 操作支撐帶不當而受傷。 開動 / 關閉斜度測量和顯示屏 開動傾斜度測量功能以及顯示屏時要按下起停開關 2。此時測量儀器 的設定是標准零點的斜度測量功能。 關閉傾斜度測量功能以及顯示屏時要再度按下起停開關 2。 如果約 30 分鐘未按下測量儀器上的任何按鍵，而且測量儀器的傾斜 度改變未超過 1,5°， 儀器便會自動關閉傾斜度測量功能以及顯示屏來 保護電池。此時激光則不受影響。

開動激光，把起停開關 19 調整到 "I" 的位置。 f 不可以把激光指向人或動物，您本人也不可以直視激光。就算您 與激光之間尚有一段距離，也不可以忽視激光的傷害力。 關閉激光，把起停開關 19 調整到 "0" 的位置。 f 不可以置已經啟動激光的測量儀器於不顧，使用完畢後要關閉激 光。 激光可能會讓旁人眼花。 選擇測量單位 （參考插圖 A） 您可以隨時變換測量單位 "°", "%" 和 "mm/m"。此時要連續按下更換 測量單位的按鍵 5 至需要的測量單位出現在標志 f 上為止。儀器會自

在關閉和開動測量儀器時，設定好的計量單位會被儲存起來。

使用信號聲按鍵 1 可以開動和關閉信號聲。開動信號聲後顯示屏上 會出現標志 c。 信號聲功能的設定會被儲存起來，不受開機，關機的影響。 測量值的顯示圖和校准輔助功能的顯示圖 只要一移動測量儀，測量值便會自動更新。所以搬移測量儀後，必 須等待測量值停止改變後，再記錄測量值。 測量值和測量單位在顯示屏上的顯示位置會配合測量儀的位置而改 變，必要時測量結果會顯示在旋轉 180° 度後的位置上。如此一來， 即使在仰頭工作時，也能夠讀取測量結果。 測量儀器顯示屏上針對校准輔助功能的顯示圖 a， 會指示要朝哪個方 向傾斜才能夠達到目標值。進行基本測量時的目標值是水平值或垂 直值，使用 "Copy" 功能時的目標值是被儲存的測量值，如果改變了 零點，目標值則是那個被儲存的零點。 達到目標值後校准輔助功能顯示圖 a 上的箭頭便會消失，如果開動 了信號聲功能，儀器則會發出一道連續的信號聲。

保留 / 轉載測量值 （參考插圖 D） 使用按鍵 "Hold/Copy" 6 可以操控兩個功能 : – 保持 ("Hold") 測量值，即便稍後測量儀器被移動了 （例如測量儀 器目前的位置，無法清楚辨識顯示屏上的指示） ; – 僉鉊 ¸ ("Copy") 測量值。 功能 "Hold": – 按下按鍵 "Hold/Copy" 6。目前的測量值 b 會被保存在顯示屏 上，此時除了測量值之外，顯示屏上其他的標志都會開始閃爍。 – 如果要轉換為 "Copy" 的功能，得按下信號聲按鍵 1 以便重新測 量，按鍵 "Hold/Copy" 6。 功能 "Copy": – 開啟信號聲 （參考 " 開動 / 關閉信號聲 "，頁數 201）。 – 按下按鍵 "Hold/Copy" 6。目前的測量值會被儲存起來。儀器會 發出短暫的信號聲，而且針對測量單位的顯示圖 f 和信號聲的顯 示圖 c 會開始閃爍。 – 您可以在轉載之前更正粗略的測量值 : 按下提高顯示值的按鍵 4， 可以提高被儲存的測量值，按下降低顯示值的按鍵 5，可以降低

– 把測量儀器放置在即將轉載測量值的位置。正如圖中所示，測量 儀器的放置方向是無關緊要的。校准輔助功能的顯示圖 a 會提示 您應該朝哪個方向移動測量儀器，才能夠達到待轉載的角度。在 到達了被儲存的角度後，儀器會發出一道信號聲，而校准輔助功 能的顯示圖 a

為了方便檢查斜角 （例如 45° 角），您可以改變測量時的零點。 調整測量儀器 （例如將它靠在一塊參考工件上調整）讓需要的新零 點成為可以被顯示的測量值 （例如 45,1°）。按下按鍵 "Alt 0°" 3。 接著測量值的顯示圖 b 和新零點的標志 e 會開始閃爍。 只要測量值的顯示圖 b 還繼續閃爍，則可以更正粗略的測量值 : 按下 提高顯示值的按鍵 4，可以提高被儲存的測量值，按下降低顯示值的 按鍵 5，可以降低測量值 （例如從 45,1° 降為 45,0°）。按下最後一 次按鍵後再經過 3 秒鐘，被顯示的斜度值則會被當成新的參考值被

完成儲存的動作後，儀器上閃爍的顯示圖 e 是在提示操作者零點已 經被更改。在測量值的顯示圖 b 上則會出現目前的測量值和新零點 的差距，連校准輔助功能和信號聲功能，也都會以新的零點做為衡 量依據。例如，當水平方向的傾斜度為 43,8° 而被儲存的零點是 45° 時，那麼顯現的顯示值則為 1,2°。 要還原標准 - 零點 0°， 得按下按鍵 "Alt 0°" 3，"Hold/Copy" 6 或 "CAL" 4。此時新零點的標志 e 會消失。 無觸式地測量 / 轉載傾斜度 借助激光，儀器不必碰觸測量地點便可以測量或轉載傾斜度，此外 也可以進行遠距離的測量。 f 不可以把激光指向人或動物，您本人也不可以直視激光。就算您 與激光之間尚有一段距離，也不可以忽視激光的傷害力。 f 記號只能打在激光的中心點上。 激光點的大小會隨著距離的遠近

測量傾斜度， 調整好測量儀器，讓激光能夠沿著待測量表面投射。 轉載傾斜度，調整好測量儀器，讓需要的傾斜度出現在測量值的顯 示標志 b 上，並借助激光點將這個傾斜度轉載到目標表面。 指示﹕ 使用激光轉載傾斜度時必須注意，激光必須在測量儀器下緣 往上 24 毫米處投射出來。 檢查測量准確度和校准測量儀器

在進行關鍵性測量之前，在極端的溫度變化之後以及在儀器遭受強 烈衝撞後，都要檢查測量儀器的測量准確度。 測量 <45° 的角度時，必須先在平坦的水平平面上檢查儀器。 測量 >45° 的角度時，必須先在平坦的垂直平面上檢查儀器。 開動儀器，把儀器放在水平或垂直的平面上。 選擇測量單位 "°" （參考 " 選擇測量單位 "，頁數 201）。 約過 10 秒鐘後即可記錄下測量值。 繞著垂直軸將測量儀器旋轉 180°。再度等待 10 秒鐘並記下第二個測

f 如果兩個測量值的差距超過 0,1° 才必須校准測量儀器。 在測量值出現差距的位置 （垂直或水平位置）校准測量儀。 校准儀器的水平接觸面 （參考插圖 E） 放置測量儀的水平平面的傾斜度，不可以超過 5°。 如果平面的傾斜 度大過這個值，校准過程會中斷，顯示屏上會出現 "---" 信號。 開動測量儀器，把它放置在水平的平面上，放置時氣泡水准裝 置 12 必須位在上端，並且顯示屏 11 要朝向操作者。靜候 10 秒

按下校准按鍵 "CAL" 4 約 2 秒鐘，待顯示屏上出現 "CAL1" 再放 開按鍵。此時測量值會在顯示屏上閃爍。 繞著縱向軸把測量儀旋轉 180° ，此時氣泡水准裝置還是位在儀 器的上端，但顯示屏 11 卻是背向操作者。靜候 10 秒鐘。 重新按下校准按鍵 "CAL" 4。顯示屏上會短暫地出現 "CAL2"。 緊接著顯示屏上會出現測量值 （不再閃爍）。此時測量儀器已 完成在這個接觸面的校准工作。 接著得再校准測量儀器的另一個接觸面。此時必須繞著水平軸 翻轉測量儀器，讓氣泡水准裝置 12 位在下端，並且顯示屏

朝向操作者。把測量儀放在水平的平面上，靜候 10 秒鐘。 按下校准按鍵 "CAL" 4 約 2 秒鐘，待顯示屏上出現 "CAL1" 再放 開按鍵。此時測量值會在顯示屏上閃爍。 繞著縱向軸把測量儀旋轉 180°，此時水准器還是位在儀器的下 端，但顯示屏 11 卻是背向操作者。靜候 10 秒鐘。 重新按下校准按鍵 "CAL" 4。顯示屏上會短暫地出現 "CAL2"。 緊接著顯示屏上會出現測量值 （不再閃爍）。此時測量儀器已 完成兩個水平接觸面的校准工作。 指示 : 如果在第 個和第 個步驟未正確地旋轉測量儀，便無法完 成校准 工作 （顯示屏上不會出現 "CAL2"）。 OBJ_BUCH-1628-002.book Page 202 Monday, August 27, 2012 12:22 PM中文 | 203 Bosch Power Tools 1 618 C00 62X | (27.8.12) 校准儀器的垂直接觸面 （參考插圖 F） 放置測量儀的垂直平面的傾斜度， 不可以超過 5°。 如果平面的傾斜 度大過這個值，校准過程會中斷，顯示屏上會出現 "---" 信號。 開動測量儀器，把它放置在垂直的平面上，放置時氣泡水准裝 置 13 必須位在上端，並且顯示屏 11 要朝向操作者。靜候 10 秒

按下校准按鍵 "CAL" 4 約 2 秒鐘，待顯示屏上出現 "CAL1" 再放 開按鍵。此時測量值會在顯示屏上閃爍。 繞著縱向軸把測量儀旋轉 180° ，此時氣泡水准裝置還是位在儀 器的上端，但顯示屏 11 卻是背向操作者。靜候 10 秒鐘。 重新按下校准按鍵 "CAL" 4。顯示屏上會短暫地出現 "CAL2"。 緊接著顯示屏上會出現測量值 （不再閃爍）。此時測量儀器已 完成在這個接觸面的校准工作。 接著得再校准測量儀器的另一個接觸面。此時必須繞著水平軸 翻轉測量儀器，讓氣泡水准裝置 13 位在下端，並且顯示屏 11 朝向操作者。把測量儀放在垂直的平面上，靜候 10 秒鐘。 按下校准按鍵 "CAL" 4 約 2 秒鐘，待顯示屏上出現 "CAL1" 再放 開按鍵。此時測量值會在顯示屏上閃爍。 繞著縱向軸把測量儀旋轉 180°，此時水准器還是位在儀器的下 端，但顯示屏 11 卻是背向操作者。靜候 10 秒鐘。 重新按下校准按鍵 "CAL" 4 。顯示屏上會短暫地出現 "CAL2"。 緊接著顯示屏上會出現測量值 （不再閃爍）。此時測量儀器已 完成兩個垂直接觸面的校准工作。 指示 : 如果在第 個和第 個步驟未正確地旋轉測量儀，便無法完 成校准 工作 （顯示屏上不會出現 "CAL2"）。

使用附帶的保護套儲存和攜帶儀器。 測量儀器必須隨時保持清潔。 不可以把儀器放入水或其它的液體中。 使用潮濕、柔軟的布擦除儀器上的污垢。不可以使用洗滌劑或溶劑

務必定期清潔激光出口，清潔時不可以在出口殘留絨毛。 雖然本公司生產的儀器在出廠之前都經過嚴格的品質檢驗， 如果仍 然發生故障，請將儀器 交給博世電動工具公司授權的客戶服務處修 理。 不可以擅自打開測量儀器。 查詢和定購備件時，務必提供儀器銘牌上標示的 10 位數物品代碼。 將儀器送修之前，必須先把儀器放入防護套 24 中。 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的 問題。以下的網頁中有爆炸圖和備件的資料 : www.bosch-pt.com 博世顧客咨詢團隊非常樂意為您解答有關購買，使用和設定本公司

台灣羅伯特博世股份有限公司 建國北路一段 90 號 6 樓 台北市 10491 電話 : +886 (2) 2515 5388 傳真 : +886 (2) 2516 1176 www.bosch-pt.com.tw

郵箱號碼 100156 70745 Leinfelden-Echterdingen （萊菲登 - 艾希德登） Deutschland （德國）

必須以符合環保要求的方式回收再利用損壞的儀器、附件和包裝材
