KASUTUSJUHEND GIM 60L BOSCH

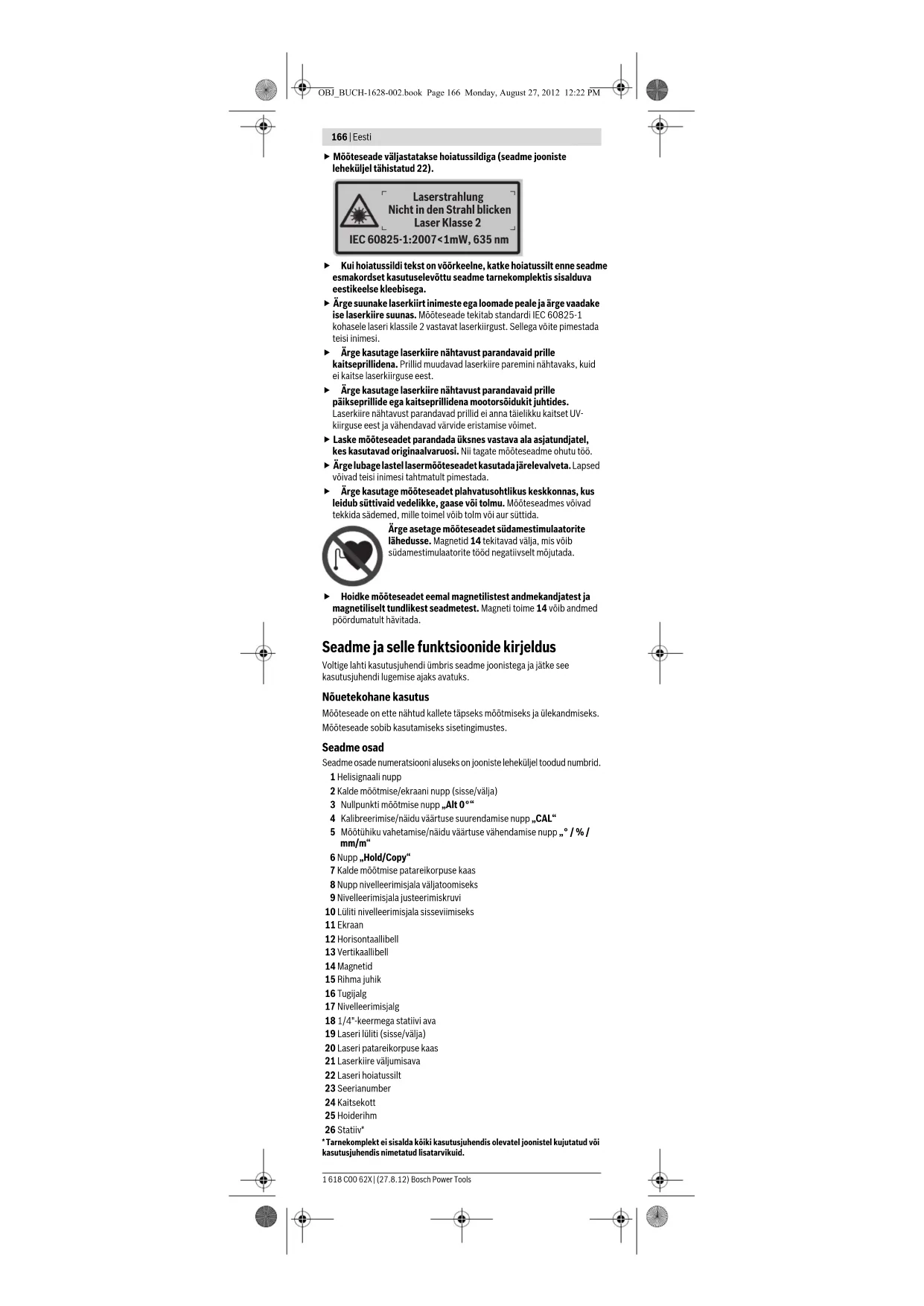

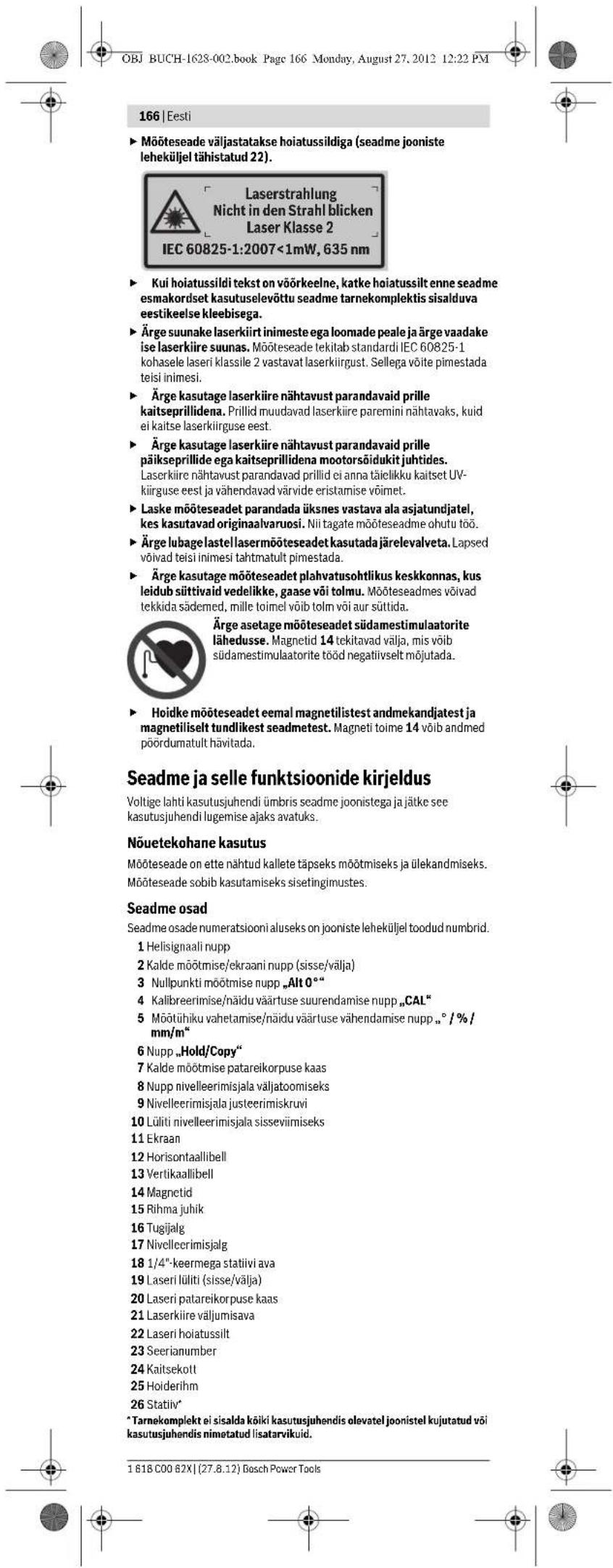

• Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. IEC 60825-1:2007<1mW, 635 nm Laserstrahlung Nicht in den Strahl blicken Laser Klasse 2 OBJ_BUCH-1628-002.book Page 166 Monday, August 27, 2012 12:22 PMEesti | 167 Bosch Power Tools 1 618 C00 62X | (27.8.12) Ekraani näidud a Justeerimist abistavad sümbolid b Mõõtetulemuse sümbol c Helisignaali näit d Patarei madala pinge indikaatortuli e Muudetud nullpunkti näit f Mõõtühik Tehnilised andmed Montaaž Patareide paigaldamine/vahetamine Mõõteseadmes on kaks teineteisest lahutatud vooluringi: Kalde mõõtmise režiim koos ekraaniga saab toite teiselt patareilt kui laser. Mõõteseadmes on soovitav kasutada leelis-mangaan-patareisid. f Kui Te mõõteseadet pikemat aega ei kasuta, võtke patareid seadmest välja. Patareid võivad pikemal seismisel korrodeeruda või iseeneslikult tühjeneda. Kalde mõõtmise režiimi patarei paigaldamine/vahetamine Eemaldage patareikorpuse kaas 7 koos patareihoidikuga ettevaatlikult mõõteseadmest. Veenduge, et patarei ühendusjuhe ega patareikorpuse kaas ei saa seejuures kahjustada. Patareikorpuse kaane 7 tugipinna märki- misväärsed vigastused võivad põhjustada mõõtetulemuste ebatäpsust. Patarei ühendamisel patareihoidikusse jälgige õiget polaarsust. Asetage patareikorpuse kaas koos patareihoidikuga mõõteseadmesse nii, et ühendusjuhe ei kiiluks kinni. Kui lülitate kalde mõõtmise režiimi pärast patarei vahetamist esimest korda sisse, süttivad kõik ekraaninäidud 1 sekundiks ja kõlab helisignaal. Patarei vahetamisel kustuvad kõik salvestatud seadistused (mõõtefunktsioon, seatud mõõtühik). Kui patarei madala pinge indikaatortuli d süttib, tuleb patarei välja vahetada. Laseri patarei paigaldamine/vahetamine Avage patareikorpuse kaas 20 ja pange patareid sisse. Jälgige seejuures patareide õiget polaarsust vastavalt patareikorpuse kaane siseküljel toodud sümbolitele. Kui laser enam ei põle, tuleb patareid välja vahetada. Digitaalne lood GIM 60 L Tootenumber 3 601 K76 300 Mõõteulatus 0–360° (4 x 90°) Mõõtetäpsus – 0°/90° – 1°–89° ± 0,05° ± 0,2° Laseri tööpiirkond

30 m Laseri nivelleerimistäpsus ± 0,5 mm/m Vahemaa laserkiire väljumisava–mõõteseadme alumise serva vahel 24 mm Laseri klass

Laseri tüüp 635 nm, <1 mW Laserkiire läbimõõt (temperatuuril 25 °C) ca – 5 m vahemaa korral – 10 m vahemaa korral 3,5 mm 6mm Töötemperatuur –10 °C...+50 °C Hoiutemperatuur –20 °C...+70 °C Suhteline õhuniiskus max. 90 % Statiivi keere 1/4" Patareid – Kalde mõõtmine – Laseriga töö 1x9V6LR61 2x1,5VLR03 (AAA) Tööaeg ca – Kalde mõõtmine – Laseriga töö 300 h 20 h Kaal EPTA-Procedure 01/2003 järgi 0,9 kg Mõõtmed (pikkusx laiusx kõrgus) 600 x 27 x 59 mm

1) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad tööpiirkonda

kitsendada. Oma mõõteseadet saate identifitseerida andmesildil oleva seerianumbri 23 järgi. OBJ_BUCH-1628-002.book Page 167 Monday, August 27, 2012 12:22 PM168 | Eesti 1 618 C00 62X | (27.8.12) Bosch Power Tools Märkus: Ekraanil olev patarei madala pinge indikaatortuli d ei käi laseri patareide kohta. f Lülitage laser tingimata välja enne patareide vahetamist. Juhuslikult sisse lülitatud laser võib inimesi pimestada. Vahetage kõik laseri jaoks mõeldud patareid välja ühekorraga. Kasutage üksnes ühe tootja ja ühesuguse mahtuvusega patareisid. Kasutamine Kasutuselevõtt f Kaitske mõõteseadet niiskuse ja otsese päikesekiirguse eest. f Ärge hoidke mõõteseadet väga kõrgetel ja väga madalatel tempera- tuuridel, samuti vältige temperatuurikõikumisi. Ärge jätke seadet näiteks pikemaks ajaks autosse. Suuremate temperatuurikõikumiste korral laske mõõteseadmel enne kasutuselevõttu keskkonna tempera- tuuriga kohaneda. Äärmuslikel temperatuuridel ja temperatuurikõiku- miste korral võib seadme mõõtetäpsus väheneda. f Kaitske mõõteseadet tugevate löökide ja kukkumiste eest. Kui mõõteseadmele on avaldunud tugev väline mehaaniline toime, tuleb enne töö jätkamist alati kontrollida seadme täpsust (vt „Mõõteseadme täpsuse kontrollimine ja kalibreerimine“, lk 170). f Hoidke mõõteseadme tugipinnad puhtad ja kaitske neid löökide eest. Mustuseosakesed ja deformatsioonid võivad muuta mõõtetulemused ebatäpseks. Mõõteseadme ülesseadmine ja kinnitamine Kallete mõõtmiseks või ülekandmiseks võite mõõteseadme pinnale asetada, kuid seadme ülesseadmiseks või kinnitamiseks on ka teisi võimalusi. Ülesseadmine nivelleerimismehaanikat kasutades (nt ebatasase pinna puhul) (vtjoonistB): – Vajutakse korraks tugijalale 16, et tuua seda välja. Vajutage nupule 8, et tuua välja nivelleerimisjalga 17. Justeerige välja nivelleerimisjalg, keerates justeerimiskruvi 9 nii kõrgele, et laserkiir kulgeb piki mõõdetavat pinda või et soovitud kallet kuvatakse mõõtetulemusena b. – Töötamisel ilma nivelleerimismehaanikata viige tugijalg 16 ja nivelleeri- misjalg 17 uuesti sisse. Selleks suruge tugijala mõlemad osad kokku () ja lükake tugijalg 16 mõõteseadmesse (), nii et see fikseerub kuulda- valt kohale. Nivelleerimisjala 17 sisseviimiseks lükake lüliti 10 kõrvale. Kinnitamine statiivile: – Asetage mõõteseade 1/4"-keermega statiivi avaga 18 statiivi 26 või standardse fotoaparaadistatiivi kiirvahetusplaadile. Kinnitage mõõteseade kiirvahetusplaadi lukustuskruviga statiivi külge. Kinnitamine magnetitega: – Asetage mõõteseade magnetitega 14 piisavalt magnetilise detaili peale. f Kontrollige mõõteseadme kindlat kinnitumist. Mõõteseadmed, mis ei ole tugevasti kinnitatud, võivad alla kukkuda ja vigastada seadme kasutajat või teisi inimesi. Kukkudes võib mõõteseade kahjustada saada või kahjustusi tekitada. Kinnitamine hoiderihmadega (vt joonist C): – Tõmmake hoiderihm 25 läbi rihmajuhikute 15 ja kinnitage mõõteseade mõlema rihmaga torude vm esemete külge. Veenduge, et rihma otstes olev takjakinnitus surutakse kinni. Väikese läbimõõduga torude puhul torgake hoiderihm läbi rihmajuhikute nii, et sile pool jääb välja, ja keerake rihm joonisel näidatud viisil veelkord ümber mõõteseadme, suure läbimõõduga torude puhul torgake hoiderihm läbi rihmajuhikute nii, et sile pool jääb sissepoole. f Kinnitage mõõteseade alati mõlema hoiderihmaga ja kontrollige, kas hoiderihmad on kindlalt kinni. Rihmade 25 kandejõud sõltub selle materjali omadustest, mille külge rihmad kinnitatakse. Lõdvalt kinnitunud mõõteseadmed võivad allapoole nihkuda ja kahjustada saada või ise kahjustusi tekitada. f Ärge lubage lastel kasutada hoiderihmasid 25 ilma järelevalveta. Hoiderihmad võivad lapsi vigastada. Kalde mõõtmise režiimi ja ekraani sisse-/väljalülitamine Kalde mõõtmise režiimi ja ekraani sisselülitamiseks vajutage nupule (sisse/ välja) 2. Mõõteseade on standardse nullpunktiga kalde mõõtmise režiimis. Kalde mõõtmise režiimi ja ekraani väljalülitamiseks vajutage uuesti nupule (sisse/välja) 2. Kui umbes 30 minuti jooksul ei vajutata mõõteseadme ühelegi nupule ja mõõteseadme kalle ei muutu rohkem kui 1,5°, siis lülituvad kalde mõõtmise režiim ja ekraan patarei säästmiseks automaatselt välja. See ei puuduta laserit. OBJ_BUCH-1628-002.book Page 168 Monday, August 27, 2012 12:22 PMEesti | 169 Bosch Power Tools 1 618 C00 62X | (27.8.12) Laseri sisse-/väljalülitamine Laseri sisselülitamiseks vajutage nupp (sisse/välja) 19 asendisse „I“. f Ärge suunake laserkiirt inimeste ega loomade peale ning ärge vaadake laserkiire poole ka mitte suurema vahemaa tagant. Laseri väljalülitamiseks vajutage nupp (sisse/välja) 19 asendisse „0“. f Ärge jätke sisselülitatud laseriga mõõteseadet järelevalveta ja lülitage laser pärast kasutamist välja. Laserkiir võib teisi inimesi pimestada. Energia säästmiseks lülitage laser välja, kui Te seda ei kasuta. Mõõtühiku valik (vt joonist A) Mõõtühikuid „°“, „%“ ja „mm/m“ võite vahetada igal ajal. Selleks vajutage mõõtühikute vahetamise nupule 5 seni, kuni soovitud mõõtühik ilmub näidikule f. Asjaomane mõõtetulemus arvutatakse automaatselt ümber. Seadistatud mõõtühik seadme sisse- ja väljalülitamisel ei muutu. Helisignaali sisse-/väljalülitamine Helisignaali saate sisse ja välja lülitada helisignaali nupuga 1. Kui helisignaal on sisse lülitatud, ilmub ekraanile näit c. Helisignaali seadistus jääb seadme välja- ja sisselülitamisel samaks. Mõõtetulemuse näit ja justeerimist abistavad sümbolid Ekraanile ilmub aktuaalne mõõtetulemus iga kord, kui seadet liigutatakse. Pärast seadme liigutamist oodake mõõtetulemuse lugemisega seni, kuni mõõtetulemus enam ei muutu. Sõltuvalt mõõtesedme asendist saab mõõtetulemust ja mõõtühikut ekraanil 180° võrra pöörata. Tänu sellele on näit loetav ka pea kohal töötades. Justeerimist abistavad sümbolid a ekraanil näitavad, millisesse suunda tuleb mõõteseadet sihtväärtuseni jõudmiseks kallutada. Standardmõõt- miste puhul on sihtväärtuseks horisontaal või vertikaal, „Copy“ režiimi puhul salvestatud mõõteväätus ja muudetud nullpunkti puhul salvestatud nullpunkt. Kui sihtväärtus on käes, kustuvad justeerimist abistavate sümbolite a nooled ja sisselülitatud helisignaali puhul kõlab pidev helisignaal. Mõõterežiimid Mõõtetulemuse fikseerimine/ülekandmine (vt joonist D) Nupuga „Hold/Copy“ 6 saab juhtida kahte funktsiooni: – mõõtetulemuse fikseerimine („Hold“), isegi kui mõõteseadet tagantjärele liigutatakse (nt kuna mõõteseade on asendis, milles on ekraani lugemit halb võtta); – mõõtetulemuse ülekandmine („Copy“). Funktsioon „Hold“: – Vajutage nupule „Hold/Copy“ 6. Mõõtetulemus b fikseeritakse ekraanile, kõik ekraani näidud peale mõõtetulemuse vilguvad. – Seadme ümberlülitamiseks „Copy“ funktsioonile vajutage helisignaali nupule 1, uue mõõtmise käivitamiseks vajutage nupule „Hold/Copy“ 6. Funktsioon „Copy“: – Lülitage sisse helisignaal (vt „Helisignaali sisse-/väljalülitamine“, lk 169). – Vajutage nupule „Hold/Copy“ 6. Mõõtetulemus salvestatakse. Kõlab lühike helisignaal, mõõtühiku näit f ja helisignaali näit c vilguvad. – Ligikaudselt mõõdetud mõõtetulemusi saate enne ülekandmist korrigeerida: Salvestatud mõõtetulemuse suurendamiseks vajutage näidu väärtuse suurendamise nupule 4, salvestatud mõõtetulemuse vähendamiseks vajutage näidu väärtuse vähendamise nupule 5. – Asetage mõõteseade kohta, kuhu soovite mõõtetulemust üle kanda. Nagu joonisel näidatud, on mõõteseadme suund seejuures ebaoluline. Justeerimist abistavad sümbolid a näitavad suunda, kuhupoole tuleb mõõteseade viia, et jõuda kopeeritava nurgani. Salvestatud nurgani jõudmisel kõlab helisignaal, justeerimist abistavad sümbolid a kustuvad. – Uue mõõtmise käivitamiseks vajutage nupule „Hold/Copy“ 6 uuesti. Nullpunkti muutmine Diagonaalide (nt 45°) hõlpsamaks kontrollimiseks võite muuta mõõtmise nullpunkti. Justeerige mõõteseade nt võrdlusdetailile asetamisega välja nii, et soovitud uut nullpunkti kuvatakse mõõtetulemusena (nt 45,1°). Vajutage nupule „Alt 0°“3. Mõõtetulemus b ja muudetud nullpunkti näit e vilguvad. Ligikaudselt mõõdetud väärtusi saate korrigeerida seni, kuni mõõtetulemuse sümbol b vilgub: Salvestatud mõõtetulemuse suurendamiseks vajutage näidu väärtuse suurendamise nupule 4, salvestatud mõõtetulemuse vähendamiseks vajutage näidu väärtuse vähendamise nupule 5 (nt väärtuselt 45,1° väärtusele 45,0°). 3 s pärast viimast nupulevajutamist salvestatakse kuvatud kalle uue võrdlusväärtusena. Pärast salvestamist viitab vilkuv näit e muudetud nullpunktile. Mõõtetulemuse näidikul b kuvatakse mõõtetulemust uue nullpunkti suhtes, ka justeerimist abistavad sümbolid ja helisignaalid on seotud uue nullpunktiga. Näide: Kui kalle on horisontaali suhtes 43,8° ja salvestatud nullpunkt on 45°, kuvatakse mõõtetulemuseks 1,2°. Selleks et pöörduda tagasi standard-nullpunkti 0°, vajutage nupule „Alt 0°“3, „Hold/Copy“ 6 või „CAL“ 4. Muudetud nullpunkti näit e kustub. OBJ_BUCH-1628-002.book Page 169 Monday, August 27, 2012 12:22 PM170 | Eesti 1 618 C00 62X | (27.8.12) Bosch Power Tools Kallete puutevaba mõõtmine/ülekandmine Laseri abil saab kaldeid puutevabalt mõõta ja üle kanda, seda ka suurte vahemaade korral. f Ärge suunake laserkiirt inimeste ega loomade peale ning ärge vaadake laserkiire poole ka mitte suurema vahemaa tagant. f Märkimiseks kasutage alati laserpunkti keskkohta. Laserpunkti suurus muutub kauguse muutudes. Kallete mõõtmiseks rihtige mõõteseade välja nii, et laserkiir kulgeb piki mõõdetavat pinda. Kallete ülekandmiseks rihtige mõõteseade välja nii, et soovitud kallet kuvatakse mõõtetulemusena b, ja kandke kalle laserpunkti abil sihtpinnale. Märkus: Kalde ülekandmisel laseri abil arvestage seda, et laseri väljumisava on mõõteseadme alumisest servast 24 mm kõrgemal. Mõõteseadme täpsuse kontrollimine ja kalibreerimine Mõõtetäpsuse kontroll Kontrollige mõõteseadme täpsust iga kord enne oluliste mõõtmiste alustamist, pärast suuri temperatuurimuutusi ja pärast tugevaid lööke. Enne nurkade <45° mõõtmist tuleb kontroll läbi viia võimalikult siledal horisontaalsel pinnal, enne nurkade >45° mõõtmist võimalikult siledal vertikaalsel pinnal. Lülitage mõõteseade sisse ja asetage see horisontaalsele või vertikaalsele pinnale. Valige mõõtühik „°“ (vt „Mõõtühiku valik“, lk 169). Oodake 10 sekundit ja fikseerige siis mõõtetulemus. Pöörake mõõteseadet 180° ümber vertikaaltelje. Oodake veel 10 sekundit ja fikseerige seejärel teine mõõtetulemus. f Kalibreerige mõõteseadet vaid siis, kui kahe mõõtetulemuse vahe on suurem kui 0,1°. Kalibreerige mõõteseadet selles asendis (vertikaalselt või horisontaalselt), milles tuvastasite mõõtetulemuste vahelise erinevuse. Horisontaalsete pindade kalibreerimine (vt joonist E) Pind, millele mõõteseadme asetate, ei tohi rohkem kui 5° horisontaalist kõrvale kalduda. Kui kõrvalekalle on suurem, katkeb kalibreerimine näiduga
